cad 0回车是啥命令
cad 的 三种偏移，第一个定距偏移，我们输入快捷键 o， 点击空格，输入一个偏移的距离，比如是五零零，然后点击空格，这样依次的给它进行一个点击，这样呢每条线之间的间距就都是五零零。 第二个等分偏移，我们知道一个总的等分为四个等分，我们呢输入偏移的快捷键 o， 点击空格， 再输入他的一个总长二九九九，然后再输入一个斜杠，再输入一个数字四，点击回车，然后呢依次的给他进行点击， 这样呢就保证他是平均分成了四个等分。第三个参照偏移， 我们来偏移这条直线，首先输入偏移快捷键 o， 点击空格，再输入一个二级命令 t， 点击空格，然后我们点击想要进行偏移的这条线点击， 然后再一次输入二级命令 m， 点击空格，之后依次点击需要进行参照的这些个节点，这样参照偏移就做出来了。
粉丝2.6万获赞10.2万
相关视频
00:55查看AI文稿AI文稿拿到施工图纸，发现 y 坐标有八位数，该怎么去去掉三十九这个代号呢？一个视频教会你在命令栏里面输入 m 平移命令框，选整幅图纸， 这个时候让我们指定基点，那我们就利用坐标原点零到零为基点来进行平移，指定第二个点，我们直接输入负的三十九，后面跟上六个零 豆零回车，双击鼠标中键，再输入 zbbz， 再次查询一下我们的这个点， 现在三十九这个代号就已经去掉了，你学会了吗？点赞点关注，后面给大家分享更多的测量小技巧。
766测绘鑫(测量培训)
02:45查看AI文稿AI文稿cd 其实没有你想象中的那么难画，记住这九个快捷键命令，完全可以应付你平常画一些简单的图形绝对没有问题。是哪九个快捷命令？今天我就教大家一下。 x l 空格 h 横向射线，这个横的是个横向射线，从整个 cd 你 看，从这一直到头，然后 x l 价位， x l 空格 位空格是竖向射线，就是上下的这个 cad， 然后这个 o 是 偏移命令，比如说我们选中这个线，然后输入 o 空格哈，输入数字五百空格，好，他偏移偏移的同时还会复制这条线， ok， 好， 然后这个 tr， tr 是 修剪命令，很常用哈，我讲的这些线都是五颗星 tr， 比如说我们选中这两条线，输入 t r 空格，然后点一下这个，它就修剪了，点一个，这个就修剪点一个，这就行了。 然后 ex 是 延伸命令，比如说我们这条线跟这条线还有一定的距离，然后咱们就用延伸，选中这条线，然后输入 ex 空格，然后选这条线，好，通过来了。 然后就是这个 copy 是 复制命令，这个复制也是很常用的，选中这条线，然后输入 c o 空格，好，复制，复制，复制，复制，复制，这样，然后 e 是 删除，特别常用哈，选中这条线，输入 e 空格，选这条线 一空格， ok， r e c 是 矩形长方形，输入 r e c 空格，好，然后点一下，输入 d 空格，输入五十空格，输入一米空格，好，我们就画了一个五十一米的这个眉，相当于 平面眉，然后 c 是 圆，输入 c 空格，然后点圆心，给它输入一个五百，好，这我们就画了一个 半径五百的圆， ok， 这九个快键命令已经讲完了，如果这九个快键命令你记不住，看这边，我 我在网上选了一款 cad 常用快捷键命令鼠标垫。我看了一下，啊，这些快键确实挺常用的。呃，我亲自选的，跟我本子上记的这些差不多。那个， 而且啊，他他不但有快捷命令，而且还可以当个鼠标垫在这看。比如说我们在前面看着画图，然后我们，哎扭头往右一看 就能看见快捷键，挺好的。如果喜欢的话呢，可以去我的那个小黄车去看一看那个。下一期我们接着讲怎么用这九个快捷命令画图。我是猴哥，拜拜。
1568侯哥爱画图
02:14查看AI文稿AI文稿项目上拿到的图纸一般都会有坐标代号，比如我这份图纸就有三八开头的就是代号，现在我需要把外轴的三十八两位数字去掉，而且还要保持后面的坐标数据不改变， 我们就来操作一遍，在命令栏输入 m 移动命令，按照提示选择对象，这个对象就是这份图纸，直接框选图形， 选中图纸后会提示你指定基点，这里我们输入零零，也就是坐标原点位置。注意这里的逗号是英文逗号，输完后回车输入要去掉的数字代号，所以是减号三八零零零零零， 我们可以来看一下三八后面有几位数，三八后面有六位，数据要保留，所以输入六个零，接着再输入一个英文逗号，再输入一个 零零，表示 x， 坐标数据不需要改变。输完以后回车输入 c， 回车再输入一回车，滚动，鼠标滚轮找亮点，也就是图纸位置 看到一个亮点，继续滚动，鼠标滚轮放大查看。我们来随机找几个坐标点检查一下，输入 c， b， b， c， 标注一下这个点位坐标，看到外轴代号三十八已经没有了， 再找几个点检查一下，这个也是对的， 这个位置也标注看一下， 这里也看一下 坐标代号也没有了，其他数据不受影响， 这就是坐标去掉代号的一个基本操作流程，感谢大家的观看，再见！
242专业团队测量测绘陈工

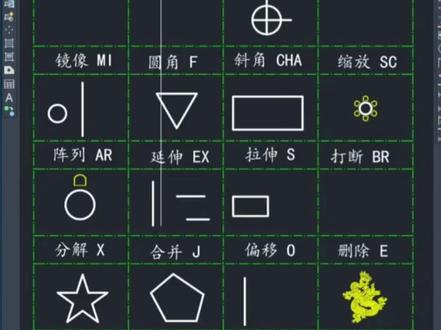

02:15查看AI文稿AI文稿学会这二十个快捷键，基本玩转 c、 e、 d。 第一个直线 l 空格，点击第一点，点击第二点，或者出直线圆 c 空格，点击一点，点击第二点矩形 r， e、 c 空格，点击第一个角点，点击第二个角点 圆弧 a 空格，点击第一点，第二点，第三点，复制出圆弧。移动 m 空格，选择移动对象，然后空格确认，点击移动基点，点击移动的位置，完成移动。旋转 ro 空格，点击旋转的线条空格确认，点击旋转基点。旋转角度，假如说三十度按回车 完成修剪 t r 空格两次，点击咱们要修剪的部分，完成修剪。复制基点，点击要复制的位置，完成复制 镜像 m i 空格，选择镜像对象空格确认，点击镜像轴的两个端点，完成镜像圆角 f 空格， r 空格，圆角半径二空格，点击倒圆角的两条边，完成圆角斜角 c、 h、 a 空格，然后呢输入下方的 d 空格，第一个斜角距离，假如说三按空格，第二个也输入三，然后分别点击 角的两条边，完成斜角的会制缩放 s、 c 空格，选择缩放对象空格确认，点击缩放击点，输入缩放的比例，比如说二倍，按空格，可以把它放大二倍 阵列， a r 空格，选择阵列的对象空格确认，点击几轴，点击阵列的中心点，输入 i 空格，阵列的数目，假如说八个数八空格，空格结束延伸 e、 x 空格两次，点击要延伸的线条，完成延伸 拉伸 s 空格，框选要延伸的一侧空格确认，点击一点向要拉伸的位置，点击一点，完成拉伸打断。我们这里呢，可以画一个线条，比如说画一条直线，然后输入打断 b r 空格，选择打断对象，输入 f 空格，点击打断第一点，点击打断第二点，完成打断 分解，它是一个完整的线条，是一个连续的，我们输入 x 空格，选择分解对象空格，确认，可以把它分解成单个的线条合并呢？就是可以把这种单个的线条输入合并。勾空格框，选所有的线条，空格确认，可以把它合并成一个线条。 偏移，输入 o 空格偏移距离，假如说二空格点叫偏移的，对象点叫偏移的位置，可以完成偏移删除， e 空格，选择删除对象空格，确认完成删除，你学会了吗？
276芳💞

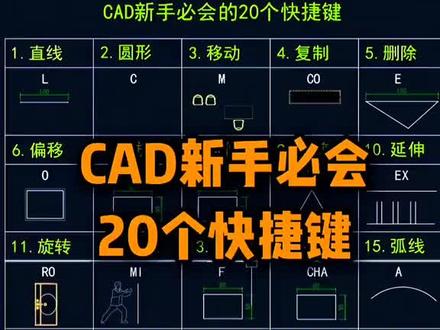

03:32查看AI文稿AI文稿c a、 d 新手学会这二十个快捷键，基本可以玩转。 c a、 d。 第一个直线快捷键为 l， 输入 l 空格，指定第一点，选择方向，输入距离为一百空格，完成直线的会制。第二个圆形快捷键为 c， 输入 c 空格，指定圆心，再向外拖动，输入距离为三十空格，完成圆形的会制。第三个移动快捷键为 m， 我们将这两把椅子移动过来，输入移动快捷键 m 空格，选择椅子空格指定基点，再指定第二个点，完成移动。第四个复制快捷键为 c o， 输入 c o 空格，选择柜子空格指定的基点，再指定第二点，完成复制。第五个删除快捷键为宜，我们选择不需要的线段，输 入 e 空格，完成删除。六个偏移，我们将这个矩形向外偏移时的距离，输入 o 空格，选择矩形向外拖动， 点击鼠标左键，完成偏移。第七个缩放快捷键为 s c， 输入 s c 空格，选择矩形空格指定基点，再输入比例因子为零点。五空格，完成缩放。 第八个拉伸快捷键为 s， 我 们将这个矩形向右拉伸二十的距离，输入 s 空格，选择这两个角点空格，指定一个基点，输入距离为二十，空格，完成拉伸。第九个修剪快捷键为 tr， 输入 tr 分 两次，哪里不需要点哪里。 第十个延伸快捷键为 e x， 输入 e x 空格两次，点击需要延伸的时间段，输入 f 空格，点击第一点，点击第二点，完成快速延伸。第十一个旋转快捷键为 r o， 输入 r o 空格，选择这个物体空格，指定一个基点，输入旋转角度为负的九十度空格，完成旋转。第十二个镜像快捷键为 m i， 输入 m i 空格，选择物体空格，指定第一点，再指定第二点，完成镜像。十三个圆角快捷键为 f， 我们导一个半径为二十的圆角，输入 f 空格 r 空格，圆角半径为二十空格，选择第一条边，再选择第二条边，完成圆角。第十四个倒角快捷键为 c h a， 输入 c h a 空格，输入 d 空格。第一个到角距离为十空格，第二个到角距离为二十空格，选择第一条边，再选择第二条边，完成到角。 b。 十五个弧线快捷键为 a， 输入 a 空格，选择第一点，选择第二点，选择第三点，完成弧线的会制。 第十六个成块快捷键为 b， 我 们将下方的图案合成一个整体框，选所有的对象，输入 b 空格，选择一个名称，幺二三四五，点击确定，完成成块。 十七个分解，我们将下方的图案分解成一条条的线段，选择这个对象，输入 x 空格，完成分解。第十八个多边形快捷键为 p o l， 我 们会制一个六边形，输入 p o l 空格，输入侧面数为六空格，点击中心点，选择外切余圆， 指定以点盘成多边形的会制。第十九个填充快捷键为 h， 输入 h 空格， 我们点击五角星的内部，在上方选择实体，在颜色上选择黄色，完成填充。二十个文字快捷键为 t， 输入 t 空格，输入 t 空格，点击第一个角点，点击第二个角点，输入文字。点赞、关注、收藏， 选择文字，然后修改文字的高度为十八，按回车键确定，再点击一下，完成文字的会制。
1447CAD绘图

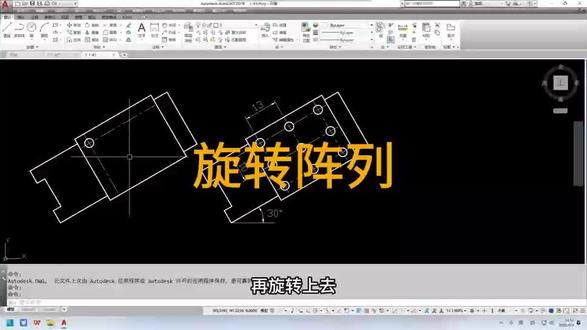

02:34查看AI文稿AI文稿这个话我们最好是把它建立完了之后再旋转上去，你把这个图形看成水平方向建立好了之后再给它旋转上去，懂了吧？ 对，旋转旋旋就不会写了，不能旋转，是先整理好水平，整理好了之后水平整理好了之后再旋转上去的，懂了吧？你就 a r 之内选择这个圆啊， 矩形，对吧？ 然后我们就可以填几行几列那个 首先我们填一下列数列数几列啊，一列两列就谁的看嘛，是不是谁的看就三列嘛，间隔距离多少三是不是已经给间隔距离给你了？三你就填十三嘛，介介于嘛？十三回车正的哈， 列是不是也是三列？没，不用改间隔呢？正的负的 负的吧，负十啊，回车哈，是不是整理好了关闭啊？呃，让它整体，整体的话就好好旋转了，等一下对吧？好显等一下整体，反正这里不用收剪的， 关联嘛就整体嘛，关闭正类，然后你就整体的，你看它整体就好。选对线，等一下看你就 r o 旋转，对吧，选择正列。呃，旋转对线啊，旋转的对线，确定指定旋转记点是不是这个圆心 是不是可以旋转上来了？你要是水平啊你就往上旋转啊，三十度啊，他不给角度了吗？对不对？对，旋转三十度上来啊，旋转角度。 现在这条直线辅助线你就复制下来嘛。 c o 复制嘛，复制。 哎，没选到 g 点放了 g 点啊，放第二点，放第二点指定它就放好了 这个一样的复制哈，选择这个为 g 点到这里。哎， g 点没选好， g 点连心是不是建立好了？

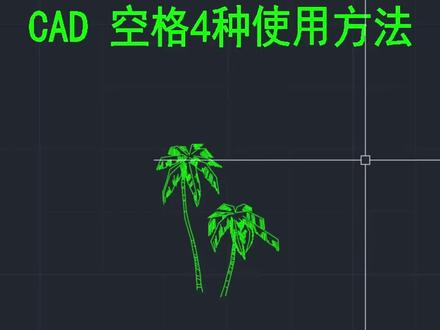

00:34查看AI文稿AI文稿cad 空格的使用方法？选择图形点击加点空格，一次是移动空格，两次是旋转空格，三次是缩放空格，四次是镜像。 看傻了吗？这其实就是设计思维和手速的一个结合，以前我们的老设计师说脑子要比手快三倍，我的那套系统课程里面练的就是这手脑合一的过程，感兴趣的话可以到我的橱窗里详细来了解一下，让你也能体验一把操作拉满的快乐。
134CAD林子老师
00:28查看AI文稿AI文稿cad 的 小技巧？我要偏移这个图形的这些线段，输入快键 o 空格，如果偏移二十，输入二十空格，点击线段进行偏移啊，这个时候我们发现线段都是段的，要一段一段的进行偏移 啊，这样的话就太麻烦了，我们来把所有的线段进行一个合并，全选所有线段，输入这空格，合并命令啊，先合并成一个整体的图形，再输入 o 空格，偏移二十空格啊，一键可以将所有图形进行偏移，你学会了吗？
810CAD教学鑫哥
06:56查看AI文稿AI文稿每天三分钟零基础学会 cad 第二十三天，今天我们来学习图层啊，图层快捷键是 l a 啊，图层呢是用于什么呢啊，图层工具呢，是用于我们啊，不同的线段啊，不同的线型，不同的颜色，不同的线宽啊， 来区别于线型线宽和线的颜色的。那我们点击 l a， 打开图层之后呢，默认的话，一般 c d 当中我们都有一个零图层，当然我们后期画呢，可能是有辅助线啊， 墙体线啊，实线啊，虚线点划线等等啊，很多线型，那么画图之前呢，肯定是需要把这个图层给它先设置出来，我们现在呢 啊，设置两个啊，点击啊，新建啊，新建图层啊， alt 加 n 或者是直接点击啊，直接点击就可以，这个快捷键不用记啊，用的很少啊，直接点击就可以。第一，我们啊辅助线， 辅助线呢，一般呢我们用的是红色啊，你点击颜色，这里面有个颜色，点击红色啊，线型呢，这里面点开之后它只有一条直线，直线之后我们点击加载，加载之后呢，第一个二 w 一 百的，这个就可以作为啊， 辅助线虚线。确定之后呢，你不要马上再次确定，因为呢加载出来之后你还得选择上啊，必须选择上再确定啊。这个第一个辅助线做完了，我们再新建一个墙体啊，墙体呢一般呢是白色的 啊，线型呢，一般是直线，线宽呢，我们给它设置成零点三啊，默认的一般零点一五，默认的宽度啊，就不用改了，但是墙体它实线用零点三， 我们再看啊，下节课要做的一个练习，这有三种啊，三种线的颜色，第一个呢是这个是正五边形，是黑色的颜色，第一个呢是正五边形，是黑色圆圈，它是红色的 啊，还有中间的五角星，是啊，玫红色的，所以说我对他啊来进行设置这个三个图层，他们都是实线。 第一个图层啊，我们用的是啊白色，但是线宽的，我们改成常用的零点一三或者零点一五都可以 啊。第一个图层一设置完了，我们再设置一个图层二啊，他是玫红色的，你选择玫红色的，其他现行我们就不用管了啊，默认就可以了。再设置个图层啊，我们这个呢是红色的，用于那个圆圈啊圆的。绘制 好了，这几个图层就全部设置完了，设置完之后呢，正常我们这里面呢会有一个啊图层，如果没有的话，也可以把它打开啊。 l a， 打开之后呢，我们来看这里图层，图层上面有一个状态，点击对号呢，就表示它是当前图层，当前图层只能有一个，就是谁是当前图层画画，画图的时候呢，就是用哪条线来绘制，现在我们用辅助线双击一下啊，双击辅助线前面这个对号 啊，然后辅助线就置为当前了，点击 l， 我 们画一条线，辅助线之后呢，我们可以啊再选择其他图层啊，都可以来绘制，选择不同的图层啊，都可以来进行绘制。那我们这里面想到了 啊，辅助线红色呢，它是虚线，但是在这里面呢，它没有显示 这里的红色，它是辅助线没有显示啊，这是我们同学经常会遇到问题，它没有显示的原因呢，一个是过于密集， 一个呢是过于稀疏了啊，你可以 di 测量一下它，它的长度，你看它的长度才四毫米多，那肯定是过于稀疏了，它只是虚线的 一个线段的一部分啊，太小了。那我们就可以到格式啊，格式里面有一个线型，对它来进行修改，默认那个比例因子呢？是一 啊，是一，一般呢都需要把它调大，但是我们这个线太短了，我们可以给它，比如改成个零点一确定看一下啊，零点一还是啊还是不符合要求。格式线型我们给改成零点零三 确定啊，这样看，哎，这个比较符合啊，这个辅助线啊，这个呢就设置完了，如果说呢，他太过于密集了，我们经常画的图啊，密集的会比较多一些，那我们叫格式 啊，线型就要把这个值调大于一，比如三五甚至呢啊，做这个图纸比较大，可能调到一百或者是更多啊，对它来进行调节，这个是图层的一个整个设置。 那么有的啊，不显示这个线宽啊，我们看看刚才的墙体啊，墙体如果说不显示的话，我们用刚才的墙体围这一条线， 它正常零点三会比它们粗一倍啊，那么它不显示，我们就需要一个输入一个啊快捷键，这个快捷键也不用记住啊，不经常用 lwd， 当你输入 lwd 之后呢，后边就自动出来了 啊，你看第一个就是你直接啊空格键确认它就这里面它会输啊， 关 off 或者是开，我们点一就是点开，点零就是点关，我们点个一确认，你看他这个速度就出来了，同样你点成零，他就关闭了，如果说不显示限宽，就在这里面打开 这个是图层，那么图层最后一个呢，就是我们前面这个灯泡啊，这个灯泡呢是开关图层，就是你把它关闭了之后呢，代表这个图层还有，但是呢他给他隐藏了而已啊，所以说我们现在隐藏这个辅助线，你把辅助线这个啊灯泡关闭了 啊，它就没有了。或者你点开 l a 在 这里也可以设置啊，当前图层啊，这个墙体它是不能隐藏的啊，当前图层不能隐藏，例如呢，我们来看这里面呢还有个洋红色的，我把这洋红色的 啊图层关闭了，那么洋红色这个也没有了，它不是说这个图形不见了，而是隐藏了啊，这是整个一个图层的一个学习，本节课呢就讲到这里，记得点赞关注哦。
03:03查看AI文稿AI文稿好，这节呢，我们看一下 cad 中文字的输入，在 cad 中文字的输入呢，有两种方式，一种呢是单行文字，一种是多行文字，那我们可以点开绘图菜单， 在文字中呢就可以看到多行文字和单行文字。这一节我们重点看一下单行文字，我们选择单行文字，在界面上点击一点，然后拖拽，拖拽出一个虚线，然后点击另一点，那么我们这个虚线代表的是文字的高度。好，我们点击一点， 下面呢让我们指定文字的旋转角度，如果说在这里面我不想旋转的话，我们可以输入零回车，那我们现在可以输入文字， 刚才我们选的是单行文字，但是在输入的时候，我们可以通过回车让它出现多行的效果。 输入完成之后呢，我们可以点 ctrl 键加回车键，确定。好，我们再看一次，选择绘图，选择文字，选择单行文字， 点击一点，点击另一点，指定文字的高度，然后角度，我们可以输入零，不让它旋转角度，那么如果说命令行中是零的话，我们可以直接回车。好，输入我们想要的文字， 输入完成之后， ctrl 加回车表示确认，如果说我们点击 esc 的 话，那么就是取消输入。好，我们继续向下看， 我们选择绘图，选择文字，选择单行文字，在这里面我们去拖拽文字的高度的，这条虚线可以是竖的，也可以是横的，当然他也可以是斜的，他仅代表了文字的高度，而不代表文字的方向，所以说在这里边我们这条线的长短是决定文字的高度。 好，我们可以了忽略他的角度，我们随便点一下。好，我们先来输入角度的话，还是零回车。好，我们输入一下。 好，输入完成之后，我们点 ctrl 减加回车键，这样的话他的文字还是横向。好，我们继续先来看选择绘图，选择文字，选择单行， 好，我们点击一点，然后呢指定另一点，确定他的高度。如果说我想让文字出现旋转效果的话，比如说四十五度，我们可以在指定角度的时候指定四十五度回测。好，那么这样我们再输入文字的时候了， 好，确定啊，那么这样我们再输入文字的时候，他的效果就是出现旋转之后的效果，这就是旋转四十五度的效果。好，我们把它删掉。 刚才呢，我们是用的单行文字，然后在输入的时候，我们通过回车键输入了翻行，那么我们依次输入了翻行。确定之后，当你选择文字的时候，它是一行一个的个体，一行一个个体，而不是翻行是一个整体， 所以说这就是单行文字的一个特点。好，下节课呢，我们去讲单行文字如何编辑。
02:49查看AI文稿AI文稿好，零基础小白学 cad 啊，然后我们今天看一下，呃，这张图纸啊，然后难度不是特别大啊，简单给大家去讲一下这个操作， 首先外围的中间的这个大圆啊，直径三十五，那我们输入 c 空格，好，单机，然后输入三十五除以二，就是它的半径，对吧？然后中间呢，它有一个 二十二的这个多边形啊，它是一共是八边形，那我们可以画一个直径二十二的圆，那就是半径十一 c 空格半径十一啊，然后再输入 pl 啊，确定它的这个多边形的命令，然后输入八，确定好，找到它的中心， 点击中心，然后这里呢我们就要找到哪一种啊，就是内接圆还是外切圆啊？这个大家自己去判断一下啊，那我这里选择第一种内接圆，找到最上面的这个象限点，然后这个圆三六。 好，再下一步呢，我们就找这两个小圆的圆心啊，那我们就输入 c 空格，鼠标放到这个中心，然后往下拖啊，输入四十三，确定，然后它的半径是九， 然后它的直径是十八，半斤九十九，对吧，然后里面的小圆半径五，然后这个也是同样的操作啊，那这里呢我们就要讲到一个追踪命令啊，那就还是输入 c 空格，然后找到这个追踪命令，输入 t k 空格。好，然后我们从这个点开始啊，往右走是三十四，然后再往上走是二十六空格，然后空格结束追踪，然后半径是多少八， 大圆的半径是八啊，然后小圆的半径是四点五啊，缺点，然后斜线画出来 l 空格，这里的话，我们配合这个 shift 键按住，然后再配合鼠标右键，然后找到这个缺点啊，第一点 同样的，第二个也是一样啊。缺点，那底下还是同样的操作啊。缺点 对应到切点好，最后一个这个大弧形啊，这个大弧形呢，我们就要用到这个绘图面板里面的圆命令，然后找到相切相切相切最后一个，然后把这三个圆的切切边 点上啊。最后一步，利用修剪啊 t r 两次空格删除这个部分，这个图形就完成了。然后看懂可以帮我点个赞，然后想零基础一起跟我学 cd 的 可以关注我。

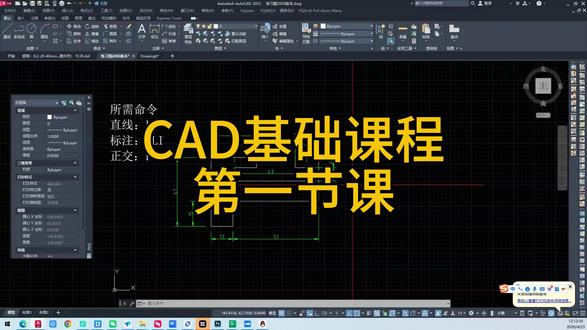

01:53查看AI文稿AI文稿来，在 c d 当中，就比如说我们这种图需要怎么去进行一个绘画？首先第一个我们一定要先切换成 look 啊，直线命令，回车 指定第一个点，鼠标在空白地方点一个点，移动出去。正交键盘上 f 八按一下。为什么要按正交？因为我们拉的是直线， 鼠标往哪动线就往哪走，输入我们的长度，十三回车，再往上十五回车，再过去五十一回车。往上的高度多少我们知道吗？不知道对不对？那我们是不是可以直接按键盘的 esc 退出，结束命令 再回车。我们以十三的左边端点，点一个点往上四十一回车，再过去二十七回车，往下六回车，再过去十三回车，往下八回车，再过去四十三回车， 往上八回车，再过去七回车，往上六回车，再过去十四回车。连接到哪里？连接到下方端点鼠标左键点一下，然后按键盘的 esc 退出，结束命令。 完成之后，我们上方再来切换到标注的图层，输入 d l i 回车 指定第一个点。一定操作的时候一定要看一下下方命令栏在执行什么命令。第一点，第二点，移动出去，鼠标左键点一下再回车。第一点，移动出去，鼠标左键点一下再回车，第一点，第二点， 移动出去。在 cad 当中呢，回车等于空格，空格等于回车，我们可以直接按回车重复上一个命令，那这样呢？就可以把所有的一个标注都去拉出来。
10圣
04:51查看AI文稿AI文稿学 c a d， 今天我们一起来绘制这个图形，这个图我们先把这个矩形绘制出来， 长度一百二十，宽度十五，输入矩形的快捷键， rack 空格，随机指定一个点，然后呢打上艾特符号， 输入长度一百二十，再输入逗号，然后呢再输入宽度十五空格，再点击空格键， 那么这个矩形我们就给他画好了，画好以后呢，我们再来绘制这两个同心圆，直径二五和直径四十五的，我们看他的定位，从这个矩形的左下方端点开始，往右走八十， 往上走六十八就是它的圆心点，输入 c 空格，按 shift 键加鼠标右键，找到自点击这个端点，开始定位，然后呢打上艾特符号，输入八十逗号，六八空格， 这样圆心我们就定位好了，然后呢再按鼠标右键，找到直径，输入二十五空格，敲空格，再捕捉圆心，点击鼠标确认圆心，再会制直径四十五的圆， 下面我们再会制这段半径四十的圆，它经过这个点，我们就在这个端点会制半径四十的圆， 这个同心圆呢又和它有相切点，跟它相切，通过这个圆去偏移四十，输入 o， 点击空格键， 输入四十，然后鼠标点击要偏移的圆点，确定这两个圆所产生的焦点就是它的圆心点，最后输入 c 空格，点击这个焦点，绘至半径四十的圆， 这两个辅助圆我们删掉就可以了。 t 二，修剪一下， 接下来我们再设置这条切线，角度呢是三十八，我们输入 l 空格， 输入 time 空格，点击切点，我们输入艾特符号，打上一个长度， 这个长度呢任意，但是我们要给负的长度给一百多，给一点没关系。然后呢，角度小于三十八度，空格 长度为什么要给负的呢？如果我们给正的，它是往上面走的，然后再绘制这个圆弧，经过这个点跟这条线相切。 c。 空格，在这个端点上绘制半径十的圆， 然后再通过偏移这条线往下偏移十， 然后呢，这个焦点就是它的一个圆心点，以这个点为中心，会制一个半径为十的圆，把辅助线删掉。 t 二，修剪一下， ok， 这个图我们就给它绘制出来了。接下来我们做标注，输入限性标注 d， 鼠标点击直线两端， 输入 d， 点击弧线，标注圆的直径， 输入 draw， 标注圆弧半径， 输入单标注角度， 标记圆的中心点， 向下向右各标注一条直线， 输入 delete， 标注两点直线数据， 这样我们的图就算做好了。大家有哪里不明白的，欢迎讨论哦！
53CAD课堂

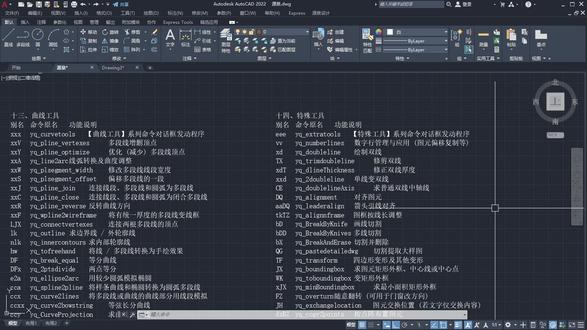

18:52查看AI文稿AI文稿cad 源泉插件实操教程这节课我们继续讲一下关于特殊工具它的一个使用。 上节课咱们讲到了关于 v v 它的一个数字行管理与应用，那么数字行管理与应用它的一个呃原文件是在哪里呢？我们输入 k u 加上数字五敲空格，打开我们源泉目录， 打开我们自己的文件夹，有一个 number txt 的 双击， 然后咱们就可以看到它上面写着呃数字行管理它的一个自定义文件，当然我们也可以通过这个地方来给它进行一个数字的编辑，但是绝大多数情况下的话，我们呢尽量还是咱们使用自己的这个 就是微微小空格，这尽量咱们还是使用这这里面的一个方法进行一个设定，因为如果说要是在这个笔记本里面来进行设定的话，很容易给这个系统造成一些个不必要的一些个错论。我们继续往下看 x d 绘制双线，这个绘 x d 绘制的一个双线，它从外表上看的话是和咱们就是 w w 画墙体是没有任何区别的，但它的一个实际上的区别是什么呀？我们这个 绘制双线 f d 它是生产，它是生产在就是咱们这个当前一个图层的，而如果说咱们要是 w w 双线的话，你看它是 他是存在于，你看他是存在于单独的一个土，一个墙体土层里面的，这是他们的一个区别。 然后他的一个绘制方法其实和墙体也是差不太多的，你看同样也是可以改变前后节点模式，中轴对齐，左对齐还是右对齐都是可以进行一个设置的， 再往下修剪双线的一个功能 x w， 咱们再做出这样一条双线来，之后我们使用修剪双线命令 t x 敲空格， 然后直接给他选定一个范围，哎，你看直接就完成了一次修剪工具的一个命令的一个完成，然后再往下他就是一个单线变双线的一个命令 x x d， 这个功能的话相对来说也是比较简单的，你看咱们事先绘制一条单线，然后直接输入 x x d 敲空格，然后设定一个双线的厚度，比如说一百八，然后敲已经确定，然后点 选咱们想要进行单线变成双线的这个对象，点一次敲空格，你看直接它就变成这种双线的了。我们再看一下下一个功能， 求普通双线的一个中轴线，这个功能是做什么用的呀？它是你看咱们把这会议这一个矩形给它打散，打散之后咱们直接使用快捷键 c e c e 敲空格， 选择这两条线之后敲击一次空格，你看它就是相类似于咱们 c e d 自带的那一个，就是求中轴线或者是两线之间的一个直线，一个直线的一个功能， 它们的一个不同点在哪啊？就是它求出来的是中轴线，输入 c e 敲空格，假如说你看咱们选择的如果是这两条线的话，哎敲进一次空格，那么它生成的就是这这边这条中轴线。 接下来咱们看一下就是 c a d 里面相对来说源泉插件，咱们用的比较多的一个插件就是对齐命令， 快捷键也很简单，叫做得位对齐，一齐大写手写字母小空格，我们可以看到对齐命令它有很多的一些个子命令的一个选择， 其实里面主要的还是只分为这几个，一个是边线对齐，一个是中心对齐，还有一个拉线对齐，以及一个作为整体对齐，作为这个批量参考，对齐的话这个用到的相对来说比较少一些， 这里面用的相对多的话，就是边线对齐，再加上拉线对齐这两个， 我们来试一下上边线对齐，也就是咱们可以从这他的这一个缩略图上可以看出来，就是他可以让所有对象的上边沿成一个对齐的状态。好，咱们来试一下上边沿对齐 选择，然后敲击一次空格，点击一个点，这个点就是他的一个上边缘的一个 x 轴的一个点，点击一次，你看所有的线都以上边缘为对齐了。好，咱们退出来， 你看当我们在使用完一次以后，如果要是再使用的话，你看输入对齐对齐，哎，敲空格，我们会发现刚刚的那个对话框不见了， 如果说咱们这次再一次进行选择，然后点击空格再选的话，它还是以上边沿对齐，但是这次的话咱们不想用上边沿了，那么怎么办呢？同样输入对齐快捷键敲空格，咱们可以看到二级命令栏里面 这个地方一个设定，对吧？好，我们点击这个 s 敲空格，你看这个对话框，它就又回来了。 同样你看还有一个左对齐，右对齐，下边也很大对齐，他的一个使用方法其实是和咱们刚才那个类似的，比如说这个左左对齐，然后调点击一次 选择图片，这次咱们只选择这一二三四五这五个就行了，然后点击一次空格，哎，给他一个点，你看一瞬间围绕着左边他就对齐了， 再就是还有一个拉线对齐，拉线对齐的话，你看输入 d， s， d， q 对 齐 的手写字母之后，然后再按一下 s 小 空格，给他把所有的调出来之后，咱们给他一个拉线垂直轴对齐，或者是还有一个拉线均分对齐。拉线垂直对齐呢？你看咱们试一下 点击一次小空格点一次，这个时候咱们给他第一个点之后再点一下第二个点，你看他就围绕着咱们这个这条线来进行一个垂直对齐。如果说咱们要是选择均分对齐的话， 他呢将会把所有刚才咱们选择的对象都 均分一下，然后给他进行一次这种斜线的一个对齐。当然就是不单单是图形啊，一般情况下咱们用它来就是对齐一些个块或者是文字用的相对来说多一些，然后再往下是一个 a a 一 a a d q， 也就是箭头引线对齐，那么它的一个功能是怎么使用啊？它的一个功能也是相对来说很实用的一个小功能， a a， d， q， 输入快捷键之后敲空格，选择对象敲空格，你看这个时候咱们可以任意的将它这个 所做出来的这些个箭头标注进行一个对齐，你看它最初始的情况下是这样的，它是 a b， a， a c 或者是 cl c， 它都是不整齐的，咱们输入 a a， d， q 小 空格，你看选择之后点击一次就可以给它进行一个完整的一次修改，当然它不单单是可以这样对齐啊，还有 选择完成对象之后点击一次，你看这是一个水，目前来说的话是水平，咱们呢也可以给它做成这种数值的这种对齐方式，或者是上下均分的一种对置方式，都可以进行一些设置， 然后再往下就是一个图框对齐，图框对齐的话，咱们先做出一个图框来，图框敲空格 做出来了，这个功能呢，相对来说有点鸡肋啊，就是假如说咱们想要让这个 图框，比如说我们所 r e c， 咱们所绘制的这个图形，它大概就这么大，就是也就是我这个矩形所画的这么大，咱们直接输入快捷键，图框为其小空格。啊，不好意思啊，是图框， 是图框调整啊，敲空格，图框调整敲空格，然后选择想要进行缩放的图像，然后再点击一次空格， 然后我们按照二级命令来选择图框的一个左下角的这个点，点击一次 再点一次，你看它这个功能就相对来说，不如咱们直接使用 s c 敲空格，直接咱们进行一个缩放来的比较，嗯，说顺畅一些。然后接下来这个功能就是图形变形功能了， 快捷键呢是 t f， 然后敲空格，你看当我们输入完命令之后，它会出现很多的。 呃，一些个选框，就是让我们选择一下，希望把之前的一个图形，比如说把之前的个矩形变形成为一个无框无方向的这样一个图形等等等等，这些都是可以变成的一些个图例， 给它改一个颜色。这里需要说明的一点是什么呀？如果说咱们想要进行变形的一个对象，它是块的话，那么它将会无法完成这一次命令，所以如果说咱们想要让它变形的话，或者说是想要这个呃变形命令的话， 有一个前提就是它必须是一个被炸开的一个对象，或者说是多个对象。 假如说打算让它变形到这样大的一个这样大小的一个图框里面，那么咱们输入 t f， 然后直接选择一二三，这前四根格都可以，然后点击确定，选择想要进行变形的对象敲空格，然后再点击一下，之后就分别选择 希望变形的这四个点的一个顶点，点一次之后，然后再点一个叫做自动判断点击，点击完成之后 再给他点击一次看整个的这个图形，他就可以通过变形的方式来到咱们这个刚刚绘制的这一个不规则的多边形里面来。 或者是你看，比如说咱们不用这样的，咱们使用这样一个曲线 也可以进行一个完成。 这次咱们选择平面变曲线的点击，然后选择对象敲空格，然后选取第一条曲线，再选取第二条曲线之后给他一个精度，然后咱们让他自动判断就可以，然后给他一个方向。哎， 这样一来依旧是沿着刚才这个曲线进行了一个这种延展， 咱们再继续绘制一个对象， 绘制完成之后咱们通过这命令让它成为一个整体，成为整体之后，这次比如说咱们 一条直线要不好？好，我们同样输入 tf 小 空格，然后这次咱们选择选图圆沿曲线变形，哎，点击一次啊，沿曲线还得必须得是曲线，咱们用这个吧。 好，我们输入 tf 敲空格 a， 点击一次，再点击确定，然后选择想要进行一个，呃，对象选择完成之后敲空格，然后选择路径或者是选择曲线， 他要我们分解你的一个精度，咱们让他自动判断敲空格，然后算得的复制次数，咱们也是使用它默认的就可以，然后再敲一次空格，你看这样一来我们就相当于是把刚刚咱们创建出来的这个图形进行了一个这样的一个复制， 再往下它就是一些关于矩形外框的一些个功能，使用这里咱们就需要一些例子，比如说咱们用这个汽车的话，两个不够啊。 好，咱们先这样， 我们输入快捷键矩形，或者是直接选择咱们这里边特殊工具里面的一个求矩形外框，哎，点击一次，你看我们这里面会发现有很多的一个选项，首先中心线的图层，然后图层所在的一个颜色， 这里我们目前先不用管它，然后点击一个确定，点击完确定之后选择对象敲空格，你看它的一个外部轮廓也就被咱们这这个矩形给创造出来了。当然呢，咱们假如先把它进行一个分解，分解完成之后咱们再给它 b、 b、 n 进行一个快速的成块点击一次，那这次咱们再使用这个矩形，然后敲空格 点确定，然后再点击一次，再调一次，你看他就包裹的更加严实了，他们两个的区别在哪啊？就是上面这个，他的这个 基点在汽车的外部，所以说他将会以汽车最外部的这个点来回制原形，这个呢咱们是在汽车的一个内部，所以他就不再考虑这个基点了，他只考虑这个对象，这个物体他自己的一个本身， 它的一个外部轮廓所占的一个矩形的点。好，咱们看下一个 变矩形外框，也就是说刚才是球的矩形外框，假如说你看现在咱们把它变成矩形外框，什么意思啊？就是直接它就成了一个，哎，敲空转，它就成了一个矩形外框了，它就也就是说把之前的这个对象进行了一个删除这样一个功能， 然后我们看一下下一个命令， 有一个随意翻转，这个随意翻转类似于咱们之前这个平面门窗里面有一个翻转，翻转门窗和它的一个功能，其实是就是一个翻转门窗的一个延伸。 然后咱们再看一下图圆位置交换，这个也更加好理解了，你看直接点击，然后就是先点第一个，然后再点点击第二个，哎，你看 直接就是将两个图圆进行了一个位置上的交换，这个其他的功能就没有，其他的一些个 外在表现就是单纯的给他们交换。再往下是一个点阵布置，点阵布置他的一个快捷键叫做就是单纯的点阵布置他的一个 首字母，哎，点一次之后我们主点选曲，然后点点点点点点点点点点，点完点之后 点击空格，然后选择咱们想要布置的对象，比如说是这个，然后敲击一次空格，你看刚才我们点点的地方全部都布置上我们刚刚做出来的这个图源，刚刚选择的这个图源了。 再一个就是快速辅助线，快速辅助线的话一般是针对于咱们的一个角线用的比较多一些，咱们选择之后，哎，你看可以直接点击一次，画的有点多啊， 咱们只用这四个吧， 辅助线，快速辅助线选择，折完折成之后，直接他们的一个辅助线就被我们又做出来了。这里面就是用这个角线的时候用的来说相对比较多一些。呃，再比如说吊顶或者是一些门框，用这个用的相对比较多一些， 然后他呢会有很多的角度，你看比如说再次咱们选这三个，输入辅助线小空格选择，哎，你看他可以确定很多很多的一个角度。 好了，以上呢就是咱们关于源泉，源泉插件里面这个特殊工具的所有内容了，同学们，咱们下节课再见。
