自动侧铣头的使用方法
前两天呢，有粉丝朋友私信问我，这种自动侧起头怎么样？来正宗对刀。好，今天就出一期视频给大家详细讲解一下。好，我们来看一下我们现在加工的一个弓箭，首先我们要确定他的一个坐标的位置， 好，我们这里呢， x 我们是分钟的，然后 y 我们是单边嘛，好， j 的话，我们是在弓箭底部的。 好，我们到机床上去看一下怎么操作。好，我们来看一下我们的机五四坐标啊，这里我们 sy 是已经分。好的，我就不讲了，他分钟是和三轴是一模一样的， 然后我这里主要是讲一下这个 j 轴，我们 j 轴是也是要对刀的 好，我们来看一下啊，因为我们的一个中间坐标是放在底部的嘛，然后我这个座子 是跟我们的工装座子是一样高的，所以我们就对刀是对这里的好，我们这一轴要对的话，我们就是用我们的主轴端面来对我们的这个对刀座子好，我们这样对的话不好，对，我们就可以装把刀上去 啊，我们借助我们这把刀来对我们的一个 j 值，这里我装的是一把喜刀，然后这边是平头的，这样的话就好对一点啊，我们把它装上去。 好，我们把主轴摇下来。 好，我们注意看表的数值。好，是在二十这里啊，我们这里找到我们的一个相对坐标啊，相对位置坐标，把它清零。 好，我们把煮粥摇上来， 然后测这个刀具的端面。好表，这里我们也是摇到二十， 好，可以了，好，现在我们的一个相对坐标的 j 值，我们只要看这个 j 值就可以了，幺八七点八九嘛，我们要把这个数记住，好，现在我们这个 煮着端面到这个刀柄这个端面我们已经测出来了，好，我们现在可以来对刀了，大家这把基准刀可以留着备用，就是说不用拆它，我们用一个实力的刀棒。 好，可以了，我们对好了，好，我们现在把 j 字也对好了，我们来把竖抄进去， 我们找到我们的一个绝对坐标值啊，让我们直接设置零添，我们直接把 z 值这个数直接抄进去。好，大家还要注意一点啊， 还注意点，就是我们的一个刀具刀补，这里刀具清单，这里，好，这里我们的刀号部 有数的，大家一定要记住，这里不能有数，如果你这里有数的话，他就会用机械坐标减去这个数， 那我们这里的位置这个数就是不对的啊，大家一定要注意。好，我们直接设置我们的 j 坐标，好，我们按 j 零。 好，我们看一下。好，可以看到我们的 j 值已经抄进去了。好，但是我们还要加上一个我们基准刀的长度，还有一个刀棒的长度。 好，我们加一个十，然后再加一个刀棒值幺八七点八九，好，这样子 我们把这个数就已经算好了，然后我们输入进去，那我们已经输进去了，然后面这个的话是我们之前对的。好，我们现在 s、 y、 z 都已经对好了，我们把侧起头调出来， 好，我们车洗头已经掉出来了，我们现在要做的就是测量他的一个刀长， 他的刀长是怎么算的呢？啊？他是从我们这个车子头的主轴端面，然后到我们这个刀具的端面这个长度，他就是我们的一个刀长，好，我们来操作一下，好，我们用这个表来对刀啊，这个表方便一点。好，我们 吸在这里。好，大家一定要注意，这里一定要是飞过的平面啊，你不要吸到这个毛胚这里来，吸到毛胚这里，他是因为他不垂直吗？他不平的啊，如果说你没有你那个面不平的话，你就用飞刀 给他摇一点点，摇见光，好，摇见光，然后我们就吸上这个磁铁，后面一定要平啊，后面一定要平。 好，可以了，我们来对一下，我们也是先对我们的这个侧洗头组织挂面。 好，我们把那个数值给他，记住，好，我们到二十这里，同样的，我们找到相对坐标，我们把这个数给他清零。 how， 我们把刀装上去，好，我们来对一下，刀调到我们刚刚的二十那里。 好，现在我们已经对好了。好，我们看一下，我们的刀具方向是跟我们的 y 轴是平行的。好，我们只要看我们的这个 y 值就行了。 幺九二点七九，这一个就是我们刀具的一个刀长，我们把它抄到刀骨里面去 啊，超到我们的长度补偿里面，这里是证书啊，不要超负的。 好，我们直接输正数啊，这些刀长都是正数，大家不要输。 good， 好，我们直接考这条程序，上机走店，看他的一个位置对不对， 好，我们程序已经考进去了。 好，他位置是没错的，程序是没问题的，像我们对刀长不用去纠结对哪个面啊，哪个面都可以，你放桌子的地方一定要飞过的才行啊， 你们也可以像我一样把这些刀长都写在后面啊，然后如果我们下次有用的到的话，我们就不用去对刀了，直接抄这个刀长进去。但是前提是你这些刀不 不能去拆掉啊，如果拆掉的话，他后面这些刀长就要重新对过，都不准了。好，我们的侧洗头操作就已经讲完了，也是非常简单的，大家学会了记得点个关注。
粉丝2.1万获赞8.0万
相关视频
03:07查看AI文稿AI文稿兄弟们，今天来讲一下我们自动侧洗头在使用过程中会用到的一些代码，比如说取头环头、转角度，还有取消坐标转换等等 啊，这些代码在我们的机床说明书上都有的，大家也不用说去刻意的去记住啊，因为厂家和系统的不同，他的代码都会不一样的， 我们的机床是纽威的，系统是西门子八二八 d 的，然后我们可以看到他一个梳头就是取头是 m 幺零幺，收头的话是一个 m 幺零零， 好，然后有一个转角度是 c p o s， 然后一个括号里面就是你要输的角度，这个就是一个 c 口八百，下一个括号就是取消坐标， 我们输代码呢，我们就打到 m t i 啊， m t i 这里好，然后我们这里输一个取头代码 m 幺零幺，我们就这样启动 好，我们诅咒上面有刀也没有关系的，他会回到刀库里面去换把空刀 啊，他会换把空刀，然后再回来掉头的， 这里的话是我们的一个侧起头库， 好，现在我们已经把这个 这几头掉出来了，然后我们来看一下它的一个转角度的代码，好，我们也是在这个 mdi 模式下直接输入一个 cpo s， 记得加上括号啊，我们这里输个零度给他，好，我们也是直接按启动 他这个方向都是这样子，顺时针这样子转的，从上面看是顺时针转的好，这个是一个换头代码， 同样的如果我们要环头的话，我们也是直接出弹了，我们按启动 他这个角度，他会自动转到一个环头的位置， 我们在执行完这些代码以后，他这里都会出现一个中断，我们直接按下复位就可以了。好，按复位他这里就没有了，已经取消了。这样我们就可以去修改我们的一些代码 啊，我们经常用的都是这几个代码，然后也是很简单的，我们在走程序的时候，我们只要把这些代码套进去，就可以实现他的一个多个面自动转角。
591龙门阿锋
13:05查看AI文稿AI文稿今天来分享一下龙门自动侧洗头的编程。好，我这里准备了一个图档， 首先我们要找到他的一个加工坐标啊，我们加工坐标是这样放在这个位置的，我们二十四分钟。然后 y 的话是单边拿竖，这个是 g 方向，这是 y 方向，这是 s 方向。好，我们放的坐标是和三轴是一模一样的。 好，首先我们来看一下他现在是加工四个面的道路。 好，在加工前我们要了解他的一个加工角度，就是加工每个面的他的一个度数啊，我们加工这个面的话，他 他是这个方向啊，我箭头方向就是，比如说就是刀具加工的方向吧。然后他这里的话就是一个九十度 啊，我们加工这个方向的话，他就是零度啊，我们加工这个方向他就是两百七十度啊，我们加工这个方向他就是一百八十度啊，首先我们要了解清楚他的一个旋转过后的一个加工角度 啊，为了更方便的清楚了解，我这里准备了几个视频，大家可以看一下。 好，首先我们看一下他的一个刀库的位置。好， 这个就是我们的一个头库位置啊，他现在在环头，他的一个取头和环头都是用代码控制的 往前看。好，首先我们要看到 这里的一个加工加工图，我们以这个主折方向为中心，我们来讲一下他的一个加工角度。好，首先我们这个面， 这个面啊，就是我们说我们的头，我们的头一取出来以后，他的一个 刀具方向就是朝这个面的啊，这个面就是我们九十度啊，我们现在加工的这个面呢，这个面他就是一个 零度方向。好，如果说我要头，我要转到这边来，对不对？那他就是变成两百七十度方向了，好，又比如说我头做完了，做这个面了，对不对？转过来以后我们就是这里是一百八十度方向。 好，这些方向大家也了解清楚，然后我们再回去看一下。好，那我们现在是这个头取出来以后，他的一个角度啊，就是我们这个装刀这个头这里侧起头，他就是朝着我们的一个刀库的， 就说朝前面嘛，就朝九十度方向，九十度啊，他的一个方向就是朝这个刀库的啊，我们再看一下这个，这里的话，我们是加工加工这个面嘛， 这个面是一百八十度方向啊，一百八十度方向。好了，我们再往前看。 好，我们可以看到他已经加工完零度方向了，然后 j 回零再进行角度旋转。 好，大家这里要注意的是啊，他的一个旋转方向只能是顺时针旋转啊，只能是顺时针旋转，如果是逆时针旋转的话，他就错了，大家一定要记住， 好，他旋转过后，他就来到一百八十度方向来加工了。 好了，我们再看前面。 好，大家看一下这个图，这个图的话我们是刀是朝这边的，就是朝我们的一个面板这边啊，这边是刀库吗？这边就是面板这边啊，这个方向的话，他就是一个两百七十度方向啊，两百七十度方向 啊，还有一个刀长的问题啊，就是说我们侧洗头的刀长，我们刀长是从这里算起来的 啊，这个是我们的一个主轴侧起头，主轴端面嘛，对不对？然后我们的刀长就是从这一节到这个侧起头主轴端面这一节我们就叫他一个刀， 刀长。好，刀长我们是把它抄到我们的 h 值里面的啊， h 值这里我就简单的介绍一下，后面我到时候录几个视频，然后详细讲解一下它的一个对刀问题。 好，大家先了解一下。好，我们回到程序这里来啊，首先看一下我们的一个程序啊，这个是我们的一个光刀程序啊，我们来看一下。 好，我们看一下它的一个部件选择好，我们平面它是从这个面这个面的这个面上来， 然后边界的话我们这里选的是点，两个点就是在它中间嘛。好，然后我们再看一下它 的底面，底面的话也是选择这个面的加工区域这个面啊，然后我们其他设置都是和三轴是一样的啊，主要是这里一个刀轴 好，我们刀轴的话我们这里是指定使量，指定使量啊，我们可以选择，这里可以选择自动判断，或者说我们直接选这个面他就出来了，大家注意我们的箭头一定要是朝外的，而且我们的箭头一定要垂直于我们的加工平面， 这样才对的好。然后再一个要改的就是我们的一个安全设置选项，这里我们把它改成平面， 我们直接从这个面上来就行了，从这个面上来一百好，生成。 好，我们确定啊，这个刀路就编好了，然后我们这这条也是一样的，那我们看一下这个底必须 好。 dbc 的话我们这里看一下，去下区域底面啊，他选的是这一个面啊，我们的加工区域嘛。好，然后其他设置也是一样，和三轴是一样的。 好了，我们看一下刀轴，这里刀轴的话我们可以选择这个垂直于第一个面，或者说我们指定使量 好，然后我们还有一个要改的，就是一个转移快速，这里我们安全设置，这里改成平面嘛，从这个面上来一百。好，这样子就可以了。 好，我们生成好同样的，我们加工这个方向这个面也是一样的，我们切削区域是指定这个面嘛？指定这个面。好，其他的我们就改一下刀轴啊，刀轴也是垂直于第一个面 啊，就是垂直于垂直于这个切下区域吗？好，然后我们再改一下这个安全设置，这里这个面上了一百就可以了，我们生成 好其他后面这两条也是一样的，就改一下刀轴，还有一个退刀平面就可以了。我们来看一下我们的钻孔钻孔程序， 我们的孔它是 选择了这个孔这个孔，然后顶面是选择这个面 确定，然后底面底面从这个面下去的，从这面下去确定好，我们这里刀轴也是指定使量的，看一下 刀子，我们可以改自动判断，从这个面上来啊，记住他是朝外就可以了。确定 好，然后的话， b 档这里我们要改一下安全平面，我们点进去，我们找到倒数第三个这个点一下，我们指定从这个面上来一百， 好，我们确定，确定，确定好，这个我们就编好，就这样子的。好，我们 刀路编好以后，我们就要排一下他的一个顺序啊，因为我们的一个头啊，比如说我们这个是头库吗？这个是头库，这边是一个刀库方向，刀库 包括我们自动头抓出来以后就调出来以后，我们的一个这里头主轴是朝着我们的一个刀库方向的。就是说我们如果说我们四个面都要加工，对不对？那我们肯定是先加工这个面，对不对？ 要用这个面的话，我们就少转一次头吗？对，直接掉出来，然后对好刀以后，我们就直接装刀就开干 啊。所以说我们这个面的程序是要排在第一的，就排在前面啊，我们看一下 第一条、第二条、第三条、第四条。好，第四条我们这四条是在前面，对不对？ 好，我们加工完这个面以后，我们的一个设计头他是这样旋转的，对不对？他是顺时针旋转啊。加工完这个面以后，我们就要加工这个面啊，我们是这个是第二个，这个是第一个。 好，加工完这个第二个面以后，我们又要再转一次，转到这里来啊，这个的话就是我们第三个，第三个加工面。好，加工完以后我们就再转到这个面来，这个就是我们的第四个加工面。好，我们来排一下他的一个顺序， 我们先加工完这个面以后，我们就加工这个面啊，加工这个面好，加工完这个面以后，我们 再加工这个面，就是两百七十度这个面。好，最后我们就加工这个面，这个是零度面。 好，程序编好以后我们就后处理了，当然后处理我们也是用我们的自动头后处理啊，他是跟三折后处理要分开的，不一样的。好，我们后处理。 那我们是西门子的吗？我们用八二八 d 的后处理，这个是自动头的后处理，侧洗头的，那我们确定 啊，我们程序已经出来了，这个 m 幺零幺就是我们的一个抓头，取头。 好，然后的话这里是追回零，这边是他的一个换刀，然后第一的话就是一个刀补 好 cpos 九十，它这里的话就是我们的一个加工角度，就是九十度嘛，九十度，好，我们前面几条程序是加工九十度的，好，然后我们再接着找 好，这里是一个退套了，好，他这有一个 lago 八百啊，它这个就是一个取消坐标转换的。好，取消以后我们接回到零嘛？接回到零以后，然后再转角度，这，这里我们加工一百八十度方向。 好，然后我们就再看好，到这里我们也有个 say go， 八百，取消坐标。 好，然后我们再转角度，转角度以后我们转到两百七，那我们接着看， 好，到这里了，到这里是结束，然后 j 回零，好，我们最后是加工零度方向，这个面啊，这样子是跟我们的程序是对的，上的， 就是大家后处理出来以后，一定要看一下它的一个旋转角度，对不对？
946龙门阿锋

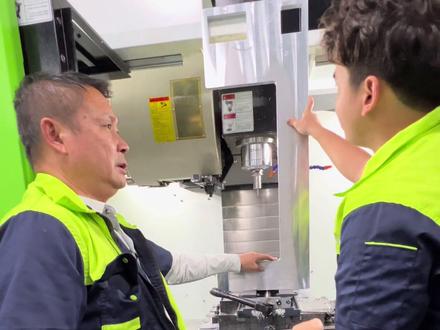

03:03查看AI文稿AI文稿董事长，你在干嘛？董事长，这上面有两个腰肌孔啊，要打。有两个腰肌孔要打啊？对啊，他功率都比主轴高了，你怎么打？哦，是哦， 那客户催促要货怎么办？那起头又打不了，哪怕像这么高的腰肌孔啊，他已经超过主轴高了，是打不了的，只能用侧起头，你会不会用？我不会用。哦，你不会用啊，那要不要教你吗？啊？想不想要教你？可以可以可以，要啊。哎， 行吧，那我教你一招吧。好好好，我告诉你怎么做啊，我们用这台大头的幺六零啊来加工，现在教你怎么加工。 董事长，这个就是车洗头啊。哦，车洗头啊，他能就他装在上面，然后用这个侧面的洗刀给他洗，现在我给你演示一下这个设计头到底怎么用，像我们现在啊，把车洗头已经给它吸上去了啊，然后这里他是有一个定位销的，这个一般是买车洗头厂家会做的啊，然后锁在这个主头上面就好了。然后接下来我们把弓箭装上去， 那我们现在先把铝板，用那个锁压板的方式把它锁住，把它固定住啊，然后等下这侧起头从这边打，接下来教你们如何调这个侧起头的最高以及分钟。接下来就是教你们侧起头地球如何打高度。 首先我们把它摇到中间平面对刀，对完之后我们直接把坐标啊给它输在 g 五四的 地图里面啊，地图里面现在已经输进去了。然后我们再填个负十三啊，因为我们刀棒跟这个刀棒是十的，然后我们刀的直径是六的， 然后半径就是三，所以是负十三。负十三相当于这把刀他的那个中心点已经对齐了我们平面，这样的话我们高度就找好了，然后我们再找坐标了，现在我们开始找 x 方向的坐标， x 方向的坐标就要用我们的侧起头的刀，然后对齐一个弓箭和侧面 也是一样的，用对刀的方式给它对好就行了。之后我们把坐标输在 x 上面，填进去之后啊，还要把坐标给它偏个十毫米，填个正十啊，这样，这样我们 x 方向就找好了， 我们另外一个方向就要拿分针棒来分啊，还有一个外方向，像我们找好了外方向也是一样的，把坐标输进去就行了，这个是跟山竹的操作是一样的，那么坐标也找好了，然后高度也打好了， 接下来我们就是烤程序，然后直接加工，现在 我们现在啊就三个胶桶，已经加工完了。 团长看到没有？ c v 打好了啊， 两个游戏可以打好了。对啊，学会了没有？学会了，学会了是吧，那下次让你来操作了啊。啊，好。
5836数控小刘
01:25查看AI文稿AI文稿有老铁不知道自己的如何分钟最多，今天我就录制一个视频，操作那些不会用的来如何操作，首先分钟要把毛刺去一下，保证分钟的精度啊，用砂纸揉一下就差不多了。 现在准备分歪折，歪折我们根据我们的做表细来，可以两边分钟，也可以单边喷速，然后进我们的一个刀半件以后啊，就把这个数据啊输入到歪呃测量， 测量进去以后这个歪轴就分完了，然后开始分基轴的坐标系，基轴是单边喷树，然后喷完树以后这轴相对坐标轻零，偏于一个道具半径，然后把基轴的机械坐标超到我们的数值里面， 我们机轴它始终是垂直我们的刀轴，所以这个轴还是不不变的。然后准备对刀，对刀可以用 分钟报对，你可以这样碰啊， x 轴， x 轴对刀，然后把这个机械坐标抄到 x 轴里面，这样就三个坐标的数据都已经超好了。 造完以后我们也可以下一把刀用对刀棒对，对完以后一像一样的道理，然后对刀棒一定要记得加十个的补偿，不然到时候会撞刀啊， 开始干了啊。大家对侧洗头变成不了解的，可以查看我的第一个支点视频，我也希望在做机加工的同时分享一些机加工知识，希望大家学到了能帮我点点赞，谢谢大家。
3747湖南高达机械马
05:26查看AI文稿AI文稿大家好，我是阿峰，今天来分享一下海天龙门自动侧洗头如何来编程。好，首先我们要来了解一下我们侧洗头朝向的一个角度情况啊， 首先我们如果说是加工这个面的话，我们这里机床上就是零度啊，如果说加工这个面啊，我们机床上就是九十度啊，我们刀库是在这里后面的，然后如果加工这个面的话就是一百八十度， 加工这个面呢就是两百七十度，跟我们之前讲的纽威的是有点区别啊，我们纽威的话这边是零 度啊，这边也是一百八十度啊，到这边的话就是九十度了，这边呢就是两百七十度，他们两个方向是相反的，这两个度数方向相反 啊，我们的一个头库的话是在这个位置的，我们那个侧洗头，他的头库是在这个位置吗？然后刀库的话就是在这里面。好，我们再看一下如何来编程 啊，我们之前讲过的不管是自动头还是车洗手动车洗头啊， 他的一个坐标摆放都是都是贼朝上贼朝上的，然后这边是 x 轴，这边是 y 轴吗？ 好，我们海天的话它是不一样的，海天的话它是 j 轴，是指向零度的，这个这个地方一定要注意，我们 j 轴始终是朝着我们零度方向的， 它跟我们沃加坐标是一样的啊，啊，我们沃加，我们沃加也是 j 轴朝向零度方向嘛，然后 y 轴朝上面，它俩的坐标是一样的 啊，大家一定要注意区分啊，因为我们是把它的一个自动头调出来以后，然后我们用那个立沃转换的后处理，然后直接转换成沃加坐标。 好，我们看一下我们的一个程序，看怎么编啊？我们这边是零度嘛，这边是九十度，这边是一百八， 这边是两百七，他编程都是和我们手动册写的那些是一样的啊，只不过是坐标，他的方向有点不一样，然后的话我们看一下他的一个程序格式， 我们先看零度方向吧。 啊，我们海天的话是用 g 幺幺七还有 g 幺幺八来实现滤沃转换的啊， 好，这边是 b 零度嘛， b 零度方向，那我们看下九十度方向。 好，我们同样的这里是 b 九十度 啊，这个 c 五四，就是就是 g 五四的意思啊，就是五四坐标，他用 g 幺幺七， 那我们再看一百八十度方向 啊，我们这里是 b 一百八十度，我们这个 g 幺幺七和 g 幺幺八，如果我们机床没有开通这个例外转换功能，它是用不了的啊，一定要开通了才能用这个 g 幺幺七和 g 幺幺八。 好，我们再看两百七十度。 好，同样的这里也有一个 b 两百七十度啊， 它的编程那些都是区别不大的，主要是它的一个坐标还有后处理 啊，我们在对刀的时候也是和我之前讲的对刀方式是一样的啊，大家如果说 不懂对刀或者分钟的，可以到我的主页去看一下。还有我们加工这个非正焦角度的时候啊，我们对刀的时候，就在我们这个正焦角度里面。对，好啊，对，好刀，对，好刀，以后我们 我们侧起头转到这个方向来，我们就不用去对刀了，我们用用我们的后处理，处理出来我们就直接可以加 功能，我们看一下它的一个程序。 好，可以看到我们的度数是三十四度啊？ g 幺幺七， g 幺幺八。
536龙门阿锋
08:16查看AI文稿AI文稿兄弟们，今天来讲一下西门子 c 口八百回转功能，以及它在机床上的运用。我们 c 口八百是一个非常强大而且非常灵活的一个功能， 他主要运用于我们侧洗头、角度头换像头，还有加工斜面、三加二、五轴等方面，主要是通过刀具和零点转换偏移来实现加工。今天主要讲一下他在我们侧洗头方面的一些运用。 下面我们来看一下 c 口八百的一些功能特点 啊，他也支持坐标平移、坐标旋转，还有刀架运动啊，他支持我们各种结构的五轴机床， 双摆头、双摆工作台，它也支持我们多种形式的回转，大家有兴趣的也可以去研究一下。这个是它的一个洗刀定位，还有回转平面。 好，这个是我们的一个洗刀定位功能，我们来简单的看一下他的 pl 是一个加工平面， tc 是一个回转数据记录啊，这个是一个回退模式，这个轴顺序就是他的一个刀轴回转的顺序， 它这里 x y 的话就是先回转 x， 然后再回转 y 啊，我们 x 回转多少度呢？我们就输在这里啊，我们同样的 y 要回转的话，我们也是输在这个位置的。这个是一个回转平面功能啊，我们 p l 就是加工平面， c 就是数据记录，然后这个是回退模式啊，这个回转运动还有回转平面，这个是一个回转平面的功能啊，这个 pl 是加工平面，然后 tc 的话是数据记录， 然后这里是回退模式了，然后回转这个回转运动，他这个回转平面。回转平面的方式是新建还是附加，然后的话这个 xyj 这里啊，就是我们偏移过后的一个坐标值 啊，比如说 x 则往这个方向偏移了一百，对不对？那我们就把 x 把输在这里。 好，然后这有一个回转模式吗？是沿轴还是直接好？他这有一个轴序列啊，就是回转的一个顺序， 它这里 j、 x、 y 对应的就是这个 j x y 啊，就是它的一个顺序。比如说你是先绕着 j 旋转，然后再倒 x， 然后再倒一个 y， 对不对？我们这里的角度，它就是 就是你绕绕哪个轴旋转了他的一个角度，比如这一次我们绕这轴旋转的一个角度 好，这里也是一样的，就是回转，回转之后弓箭远点的平移好，后面这里就是一个刀具的选择， 这个是一个力沃转换功能，就是把我们的力加转换成沃加啊，我们在做力洗的时候，把坐标设置好，装上直角头，然后通过转换功能转换成沃加， 就不用考虑 g 幺八 g 幺九平面了，就用 g 幺七平面，这个是它的一个操作说明，它的 x、 y、 z 分钟，还有侧洗头对刀都是一样的。 就是我们这里后面就要运用到一个坐标回转功能啊，这就是他的一些操作步骤嘛， 这个是这个面的啊，这个是这个方向的啊，后面的话是其他三个方向的偏移以及旋转，这些是他的一个设置的参数啊，这个是这个面的吗？这个是这个面的 一百八十度，就是后面这个面好，这里的话是这个面的一个设置参数，这个是一个程序格式啊，看到没有？ 它这里就有一个 c 口八百了，回转了，然后的话这个的话是取消坐标回转嘛？ 好，我们讲一下 c 口八百在侧洗头当中的运用，这个是我们 s、 y 的一个数，我们按三轴那样分就可以了。然后的话这里是侧洗头的啊，侧洗头的一个数啊，我们这个是我们设好的一个 g 五四坐标嘛，这个是坐标 好，这个是我们的一些刀长啊，这个是我们的一个刀长好，这个是我们的一个最开始的一个坐标 啊，比如说我现在要加工这个区域，对不对？我们的这轴就要朝这个方向，而我们的刀具方向这里，那我们只要把这个坐标旋转一个九十度过来就可以了。 旋转九十度啊，我们是要绕着我们的 x 轴旋转的，我们 x 轴是不动的啊，我们只不过是动了我们的一个 a 轴，还有 y 轴， 所以我们这里 x 轴只要旋转九十度，还有这里 x、 y、 z， 因为我们只是旋转嘛，没有偏移嘛，所以它这里都是零，还有它的一个轴序列一定要搞清楚。 我们这里的话是绕着 x 轴旋转的嘛？啊？是绕着 x 轴旋转的， 所以 s 轴是九十嘛？我们是绕的先绕 s 轴旋转啊，然后再是 y 的，然后再是 j， 这个顺序一定不要搞错了。 好，比如说我接着要加工这个区域，对不对？我们上一 个坐标，我们贼是朝这个方向的啊，贼朝这个方向，然后的话，我们这个坐标的话，贼是朝这个方向，对不对？所以我们这个贼又要旋转一个九十度， 好，旋转一个九十度，好，旋转过来以后，我们 s 轴朝这个方向了，我们我们的坐标是绕着我们的一个歪轴旋转的 啊，所以我们歪轴这里是输一个九十，我们绕着歪轴旋转，我们加工这个面也是同样的，我们根据上一个坐标来，我们上一个坐标这是朝这个方向， c 朝这个方向，好，我们现在的话是朝这个方向的，对不对？我们的 j 他又旋转了一个九十度的啊，他还是绕着我们的歪轴旋转的， 所以我们这里再加一个九十度，歪轴这里就是一百八十度了啊，我们加工这个面也是一样的，我们上一个坐标是朝这个方向， j 朝这个方向，好，我们现在要把 j 变成这里来， 变到这里来，我们就给他旋转一个角度九十度就可以了，我们也是绕着我们的歪折旋转的，那所以我们这里歪折再加一个九十度，就是两百七十度吧， 啊，这个就是他的一些设置啊，这个是我们坐标旋转后的一个程序啊，就是一个三轴的程序幺七，然后的话他这里是 用了 c 口八百吗？旋转的这后面是一些数据的，然后最后我们这里程序这里啊要加一个 c 口八百， 带一个括号，取消坐标旋转。好，我们上集来看一下，加了这个八百以后，看它的一个运动方向，对不对？ 今天主要是通过侧洗头加工来讲解一下 ziko 八百立卧转换的一个功能，大家有空也可以研究一下，反正也是挺好玩的。 我们的程序是用三折后处理，处理出来，然后添加 c 口八百利沃转换就可以实现车洗头加工了。
688龙门阿锋
03:38查看AI文稿AI文稿哈喽，兄弟们，有兄弟问海天龙门自动侧洗头七幺幺七七幺八指令该如何使用？今天我们来讲解一下，我们以这样一个长宽高都为一百的一个正方体，在他的正中心 啊，上顶面正中心，然后设零点九四，坐标系零点，钻一个十毫米的孔啊，然后 x 的正方向侧面正中心钻一个十毫米的孔，歪负方向啊，正中心钻一个十毫米的孔，这样一个程序来做说明。 首先我们来看啊，正常的程序系为啊， x 零 y 零，然后 c 两百五， p 八三， x 零 y 零 c 负十五，安全高度二三，然后 q 三 l 八十。这个程序 很容易理解，在 g 幺七平面类正中心的位置啊，钻一个孔，然后我们再来看呃，这个 g 幺幺七 g 幺幺八指令的含义， g 幺幺七 g 幺幺八指令相当于使用这两个啊基代码去调用相应的坐标转换红程序， 达到转换坐标的效果。我们之前也讲过，在没有自动侧起头的情况下，我们是如何通过手写工程序去全程的操作啊，达到一个坐标转换的效果。然后啊， g 幺七 c 五四机制啊，我们调用的是 g 五四的坐标器进行坐标转换啊， g 幺八 b 零 b 零机制特洗头的旋转角度啊，也就是零度，我们来看 他的角度的定义是与 x 轴的夹角， x 轴正方向的夹角，所以刚才说过了， x 正方向夹角为零度啊， y 正方 y 正方向为九十度， x 负方向为一百八十度， y 负方向为两百七十度， 所以我们先加工还是正方向，这个孔是 b 零零度，然后后面的 xyz 啊，坐标值是指相对于 g 五四坐标系旋转后新的坐标点原点到 g 五四坐标系的绝对坐标值啊， 所以我们刚才这个点， x 往正方向移五十啊， y 不动， c 往负方向移动五十，正好到达这个新的孔的位位置中心。 然后我们编的后面的程序和前面在 g 幺七平面内的程序是一模一样的啊，也就是说，我们可以不改程序的情况下，直接通过 g 幺幺七 g 幺八程序 去调用坐标转换，然后在侧面去加工一个同样的孔，同样我们看第三个孔，第三个孔是歪负方向啊，他的旋转角度呢，是二百七十度，所以同样 g 幺幺七 c 五四， g 五四进行坐标转换， g 幺幺八 b 两百七十度， 也就是侧与头旋转角度两百七十度，同样也指旋转后的新的坐标原点到九四坐标系的。呃，原点的绝对坐标值，我们看到啊，他可在 x 方向没有移动， y 方向负移动负五十， z 方向移动负五十。得到一个新的坐标点之后，我们同样和第一个在计算器平面类的程序一模一样，我们即可在侧面加工出一个同样的啊，一个孔。
02:34查看AI文稿AI文稿兄弟们，我们今天来讲一下龙门用侧洗头需要改的两个重要的参数，像我们加工这些侧面的话，必须要用到 侧起头，他这个侧面和我们普通三轴加工的平面是不一样的，所以他要改变一个加工平面，我们到机床上来看一下，好，我们打到手动输入，我们把参数开关打开，这里我们输一 好，现在已经打开了，然后我们找到参数界面这里的话，我们输入一个五零零幺。好，然后我们搜索号码 好了这个五零零幺，然后的话我们移动光标找到一个倒数第二行这个 t l b 这里啊，这里之前默认的话是零，我们把它改成一 好，我们把它改成以后。好，他这个 p l b 的话，他是控制我们的一个钻孔循环长度补偿的参数。好，这个设好以后，我们再找一个，这里找五幺零幺。好，然后我们再搜索号码。 好，同样我们找到五幺零幺，我们移动光标到最后一个参数这里，这个 fxy 这个的话是一个改变他那个加工平面的参数， 我们之前默认是零吗？零的话他就是只能是七幺七里面，然后把这个改成一，他就会自动 识别你是你是七幺七还是七幺八还是七幺九。加工里面好，改完这两个参数就可以了，我们的参数就改完了，我们回到这里把参数开关关掉。 好，现在就已经可以了，然后我们找到我们的程序 啊，这一条的话，就是我们一个侧洗头用的一个程序啊，他这加工的是七幺九平面吧，因为我们把参数开关打开了，所以他这个 h 长度补上，他是可以识别的，那这个是钻孔循环，他也可以 可以识别长度补偿。我们编程的话就用一个侧起头的后处理来处理程序，改完这两个参数以后，你就可以大胆放心的干了。
2200龙门阿锋
08:05查看AI文稿AI文稿大家好，我是阿峰，今天给大家看一下我们纽威龙门自动侧洗头在加工的时候，我们怎么样来放置他的一个坐标，还有就是编程的时候我们需要注意哪些事项啊？最后再给大家看一下我们的一个程序格式。 好，首先我们来讲他的一个加工坐标啊，我们的加工坐标我们是跟三轴是共用一个坐标的啊，这个是我们的这个是三轴用的程序，然后后面这个就是侧洗头的程序。 呃，我这里的话是坐标放在这个位置的，当然你们也可以放在这个角落里，或者说我们的这个角落都可以的。那我们对刀以后，比如说我们对刀是在这 侧面对刀的，对不对啊？然后如果我们在加工这个侧面的时候，我们就不需要去对刀了啊，大家如果对对刀还有不明白的，可以看一下我之前的一些视频啊， 也很详细的讲解了自动侧洗头怎么样来对刀的。好。我们在编程的时候，我们看一下我们那些参数该怎么设置 啊？我们这些啊，我们这些参数其实都是跟三轴是一样的，最主要的就是两个地方，一个就是我们的刀轴啊，还有一个就是我们的一个退刀平面。 好，我们一起看一下刀轴，这里的话我们就要选择啊，我们可以选择垂直于第一个面或者 是指定食量，这里的话我们最好是指定食量啊啊，我们选自动判断，我们选的话，我们可以选他的一个箭头，或者选这个加工平面都可以啊，我们这里选加工平面， 大家一定要注意，我们的一个箭头一定要朝外面啊，不能朝里面啊，朝里面他就不对了，这是不对的。 好，这里选择好刀轴以后，我们再改一个退刀平面啊，转移快速，这里 啊就是这个位置，这位置我们之前默认的话都是用使用继承的嘛，这里的话我们改成平面，平面的话我们这里选自动判断，我们也是从这个加工面好退上来， 退多少呢？退到我们的一个安全距离就可以了，比如说我们退个一百五，好，确定好，我们这里生成一下，好，这样子就可以了， 好，这个是一条飞面的程序，然后我们再看一下我们的一个钻孔程序，他要改一些哪些参数 啊？首先我们这里选孔还有指定面，这些刀号都是跟三轴一样的，我们也是改一下这个刀轴啊，这个刀轴我们改成指定使量， 这里的话我们使量也是一样的，自动判断也是这个平面，箭头朝朝外面啊，我们确定好。还有一个地方就是 我们改这个避浪这里啊，避浪这里很多啊，很多兄弟都不会改这个地方啊， 这是他的一个退到平面，我们点进去。好，我们数到倒数第三个一二三，这里我们指定直接选择平面，就是选择我们要钻孔的平面。 好，然后我们也是抬到一个安全平面百五，好，给他抬到一个安全高度就可以了，好，我们确定确定，再确定再生成好，这样子就可以了 啊。有些兄弟就会问我们这个线为什么这么短？该改哪里？这个线的话我们也是一样，点进去，我们改这个循环，这里这个小扳手，这里，好，我们确定好，可以看到我们这里 有一个九。好，可以看到我们这里有一个五十啊，搂起来，这里有个五十，我们点进去给他改一下距离 啊，如果说我们要改高点的话，我们就给大一点的给个一百五确定，确定好，我们现在生成啊，现在的话他就抬到高度就抬上来了啊，钻孔的话就是改这两个地方。好，我们确定 啊，最后给大家再看一下我们的一个程序格式啊，我们选择后处理， 找到我们的一个自动头的后处理啊，这个是我们法兰克的，我们先看一下法兰克的程序格式。好，我们确定 好，可以看到我们这里是 m 幺零幺，是调取自动头啊，然后我们这有个 g 幺五零啊， c 零度，说明我们加工的是零度面嘛。啊？零度面， g 幺五零就是啊，我们 这洗头转角度的啊，还有一个 g 二零四 c 零度， g 二零四就是我们的一个利沃转换的代码 g 二零四法兰克系统的，这个是 好，我们往后面看到这里的话，我们这里有个转角度的啊， g 幺五零 c 一百八十度的，就转到一百八十度方向来做的啊，我们接着往后面看啊，还有一个这边又是加工零度 方向呢， 那我们后面这里还有一点， 嗯，这里还有一部分啊，这里有一个细节要给大家讲一下，就是我们的一个侧洗头啊，比如说我们加工完这一个面以后啊，我们这里抬到 抬到我们的一个高度吗？退出来以后，这里的话我们要有一个回零的，要有一个回零的，这回回零以后，然后我们再侧洗头再转角度，但是有些后处理呢，他就会是 啊，他就直接就追不回零的，追不回零，追不回零他直接就退出来以后，他就直接就转头了， 这种的话就比较危险，你们就要多注意一下。 好，再给大家看一下我们西门子的啊，西门子的一个程序格式 啊，同样的我们这里也有一个 m 幺零幺啊，这个也是我们的一个抓头的一个代码，这有个 c p o s 就是我们的一个转角度的代码，转角度 好，然后我们这有个 l 一百二十，这个就是我们的一个立沃转换的一个 一个程序啊，调取啊，我们这也是啊，加工到后面，我们这里有一个 取消坐标旋转，然后的话这里是 j 回零码，回零以后我们在侧洗头才转角度的啊，然后再调一次立沃转换代码 啊，我们这里每次转角度之前这个 j 轴都会回零的啊，这样的话就比较安全一点。
372龙门阿锋
11:55查看AI文稿AI文稿兄弟们，今天来分享一下法兰克系统用 g 七六弹孔的时候怎么样来设置配套方向。 之前呢也有很多老铁啊，在问车洗头使用机器六的时候怎么样来设置推到方向。今天这个视频呢，就把三轴和车洗头的设置方法分享给大家，如果不会的记得点个关注加收藏，以免视频找不到。 好，我们在装刀之前呢，我们要让主轴先定向啊，就是我们 m 幺九主轴定向，我们机槽面板这里也有一个主轴定向啊，我们打到快速。好，然后我们看一下主轴。 好，现在我们方向已经定好了，就是这个方向，我们把刀装上去， 这款呢是我们的一个躺刀啊， 好，我们刀装好了，但是现在呢，我们也不知道我们的一个推刀方向是怎么样的，对不对？好，既然我们的刀尖是朝外面的 啊，这是朝我们操作圆的，那我们肯定是在弹孔完以后，我们的刀尖要往我们歪正方向走，对不对？就是刀往里面走，这样才不会刮伤我们的一个弓箭。 好，这个时候我们就要看一下我们的一个参数啊，机场里面的五幺四八这个参数啊，我们这里搜我们的五幺四八 啊，我们搜索号码我们看一下五幺四八这个 x、 y、 j， 它分别代表什么意思啊？就是当我们钻孔轴是 x 轴的时候啊，我们就在这里面输数值 啊， y 和 j 就是零，如果我们钻孔轴是 y 轴的话，我们就在 y 轴这里面输数， x 跟 j 就是零的啊，如果说我们钻孔轴是 j 轴的话，那我们就在 j 轴这里输数啊，这个 x y、 j 都是按照机床 机械坐标来的啊，大家要注意一下，就相当于说我们 x y 就是用在侧洗头上面的，然后这一轴的话就是用在我们三轴上面的啊，那我们这里面这个数值怎么输呢啊？输多少呢啊？我们 来讲一下，就是当我们做三轴的时候啊，钻孔轴为 j 轴的时候，然后我们这里如果说给一的话，我们退到方向就是 x 轴的正方向，如果说你是负一，那我们就 回退方向就是 x 轴的负方向啊，如果说这里输二，那我们回退方向就是歪轴正向，如果说负二就是歪轴的负方向啊，我们机床这里是输的是二吗？好，那我们他的一个退刀方向就是往 就是往机床里面走啊，就是往倒库方向走，如果是负二的话，我们就是要往外面退啊，如果往外面退的话，按照我们这个诅咒定向这个道具，那肯定是不对的啊， 百分百会撞刀的，如果说你是一的话，那我们就往机床的正方向走啊，如果说输的是负一，我们就是往机床的负方向走啊，好，我们看一下我们的程序。 好，这个是我们的一个弹孔程序啊， g 七六，然后的话我把这里扣值给他改大了，扣三十，我们正常弹孔的话，我们就给个扣零点二到零点五就可以了，我们先试一下程序。 好，我们刀已经下来了，我们主要是看一下我们歪轴的移动 啊，我们做一下我们 y 轴移动量就行了啊，看一下他往哪个方向移动。 好，我们 y 轴有移动啊， 好，可以看到我们躺孔的时候啊，我们是躺到底以后，然后我们歪轴是往里面退了啊，退了三十，然后再抬起来，再回来远点，然后再回零的啊， 所以说我们的一个推刀方向他没有错啊，他就是这个方向，当然如果说你这个参数这里啊，如果说是负二的话啊， 是负二，那我们这个躺刀我们装的时候，我们就要定向，以后，我们要把那个刀尖朝里面去啊，因为 我们我们 y 轴要往外面，要往负方向退啊，所以说我们刀尖方向不能装反的，我们也来试一下。好，这里我们把它改成负二。试一下啊，我们把参数开关给它打开 啊，这里我们要打到手动模式的啊， 好，我们把它改成负二。好，现在是负二，我们再来看一下，我们先把我们的一个刀具方向给他调一下。 好，我们把道具方向给他反过来装上去。 好，现在我们的一个刀尖是朝 y， 就是朝刀库里面啊，所以说如果我们要退刀的话，我们就往 y 的副方向退啊，这样才不会刮弓箭。好，我们也来试一下。 好，我们这里改回来啊，打到手动方式， 我们把参数给它关掉， 我们这里也试一下。 好，可以看到我们的退到方向也没有错啊，是这个样子的。 好，如果说我这里改成啊，给他改成一或者负一，我们再看一下， 那我们改成一。 好，这个时候我们再去看一下，我们把这个参数开关给它关掉。 好，我们再看一下，看一下他退刀方向往哪个方向退。 好，很明显可以看到他是往我们的一个正方向这样退上去的啊， 啊，我们这里是一嘛，然后我们再改成负一看一下啊， 好，我们这里改负一， 我们把参数开关关掉， 好，这个时候我们再走程序，然后我们再试一下， 好，可以看到我们配套方向跟刚刚的方向是相反的啊，然后这里我们还是把它改回来啊， 我们改回来是二啊，改回来，好， 这是我们三轴的一个设置推倒方向的方法啊，然后的话我们测试 也是一样的，我们就只要改这两个数字就行了。如果说你的钻孔轴啊，就是说当我们车洗头的时候啊，我们加工的时候 好，当我们做侧洗头的时候啊，如果说我们 x 轴是弹孔轴的话，那我们也要区分它的一个方向啊，如果说我们的一个刀尖 啊，我们是主轴定向以后啊，我们装好躺刀，如果我们刀尖是朝 z 的正方向， 那我们退刀的时候，我们肯定是要往这个负方向这样退，退下来，然后再这样退回来，对不对啊？如果说我们是刀尖朝歪轴的正方向啊，那我们退刀的时候，我们就要往歪轴的负方向退啊，然后我们再移动 x 轴 啊，就是我们这里啊，这里钻孔轴为 x 轴的时候啊，我们这里输二，我们回退方向就是 y 轴正方向啊，如果输负二的话，我们就是往 y 轴负方向回退 啊，如果输三的话，我们回退方向就是 g 的正方向啊，负三就是往 g 的负方向退啊， 好，如果说我们弹孔轴是 y 轴的话啊，那我们也要注意它的一个刀尖定位方向， 同样的也是如果刀尖朝上的话，朝 z 的正方向啊，我们退的时候我们要往 z 的负方向这样退下来，然后再退出来啊，如果说刀尖朝向 x 正方向啊，我们躺好，躺 好以后，我们要往负方向这样移动，然后再退出来。 好，我们 g 幺八弹孔轴为 y 轴的时候啊，我们回退方向，如果输一的话，就是往 x 轴的正方向移动，如果是负一的话，回退方向就是 x 负方向， 如果输三的话啊，我们回退方向就是为 z 的正向，如果是负三，我们回退方向就是 z 的负方向。 最后要跟大家讲一下，如果说我们这里五幺四八，这里 x、 y、 j 全部是零的话啊，那我们程序这里的扣值它是不会识别的啊，它 x y 是不会有任何动作的，不会识别的，就我们弹孔的时候，它躺下 去以后啊，他直接退出来，动作就跟我们 g 八六是一样的啊，大家一定要注意一下。 好，我们确定好弹孔方向以后，一定要把这个扣子给他改回来啊，一定要记住。
1637龙门阿锋
00:17查看AI文稿AI文稿我们这个侧洗，对一些长板啊，一些侧面啊，呃，他够不着的地方啊，九十度转换的时候啊，是非常友好的，这个也可以装刀盘，那比如说我们的侧面是不用翻转的情况下，就洗到了九十度出来。
242宏杰数控
02:32查看AI文稿AI文稿在之前这个视频当中呢，我们就讲了这种可变角度侧翼头在对刀的时候该怎么去搞，今天我们来讲一下关于这种可变角度侧翼头的编程的处理方式。那一般呢，我们是有两种处理方式，第一种呢是通过后处理弹窗设定摆长， 你在处理程序的时候呢，会弹窗直接写入白长直客户处理的话，他会给你一个结果，但这个问题就在于你换了刀之后，你还得再处理一次程序，还得再写一次白长， 对现场操作人员很不友好。第二种方式的话，是通过红成血丝的白长成语当中会有一个红变量， 那如果你刀具磨损了之后，我们再重新装上去之后，板上跟之前不一样，直接把新的板上纸写入到程序当中就可以了。那我们来看一下具体该怎么去设置，在程序当中的话，你会看到有一个变量，变量后面的话是一百，这一百的话就是当前板上纸 来爬下重去看看吧。而刚才一百呢，其实呢是从心到刀尖的这样一个距离，这个距离呢是一百， 当第一个角度在我完成之后的话，他会停到啊你所设定的一个位置，让操作沿着去手动去转角度。 那如果说我们现在呢，这个刀船有八十呢，我们重新装了之后，这个刀船有八十呢？第一步先把这个这个八十，然后把程序给保存一下， 好的程序还是那个程序，我们再重序跑一下， 好的，那基本上也就如此了啊，通过本视频的话，相信呢会给你这样的一个概念，然后呢等你遇到这样的一种情况的话，你就知道该怎么去处理了，但后处理的话你得想办法去定制啊。
