pads中的drc如何开启
画完板子准备发给板厂打样，千万别急！怎么确认所有的飞线都已经连上，没有遗漏的开路隐患呢？连接性 d r c。 检查就是你的排雷神器，今天手把手教你在 pad 中规范排查开路风险，建议点赞收藏！发板前必看具体操作步骤，检查前必做准备。 在执行连接性检查前，必须先将板子上的附铜处理好，进行一次全面的重新贯通，因为连接性 d r c。 默认会基于你当前的扑铜状态去检查整板的连通性能。 执行检查命令，在顶部菜单栏执行命令工具 tools 验证设计 verify design 此时会弹出验证设计对话框，选择连接性选项，在对话框左侧的检查分栏中选中连接性 connectivity 选项， 一键开始排查。直接单机下方的开始 start 按钮，软件就会自动对 pcb 内的所有信号连通信进行规则 d r c。 检查定位与消除报错如果存在未联通的网络或开路情况，系统会弹出错误数量的提示框，单机确定。 接着在下方的位置列表框内会列出所有报错坐标，点击即可在板子上精准高亮显示。右侧的解释框内则会写明产生原因， 如未布线的网络，根据这些提示把遗漏的飞线连上，就能彻底消除隐患了。小贴士，安全间距检查防短路和连接性检查防开路是出图前必做的两项核心工作，缺一不 可，学会了吗？觉得有用记得点个赞！关注繁艺教育，带你系统掌握 pcb 设计硬核防错技巧！
粉丝1.2万获赞4.5万
相关视频

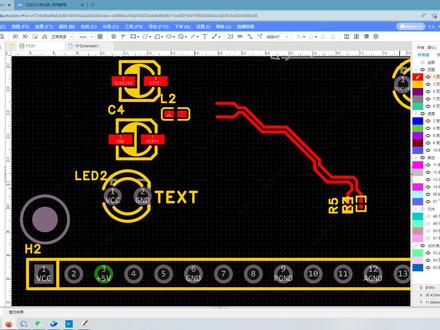

04:26查看AI文稿AI文稿大家好，这一个环节的话给大家讲解一下 pgb 的一个设计规则的一个使用和检查。 我们打开一个 bcb 之后，我们在顶部的一个生菜单可以看到这些规则，然后检查低压息，实时清除错误，还有实时低压息， 当你是，比如说我们先讲这一个是压吸，当你这个是压吸，他不开启的时候，当你移动这一些不同网络的汗盘相交的时候，他是不会爆错误的，如果你把它开启之后， 在移动就会看到他这有个黄色的一个错误警告，然后一般都是间距错误，间距错误，如果是想知道是 什么样的一个错误的话，我们可以在检查低压期进行一个检查，这里的话我们就可以看底部可以看到这些一个错误类型，然后这里是间距错误，刚才这一个间距错误，然后加班对错误，他不符合下班这点规则， 然后这里还有连接性错误，他这里应该是要连线的，但是他没有连到 这里啊，我把飞线隐藏了，把飞线开出来，就可以看到他这里应该是有连线的，他这里是属于连接性错误。如果焊盘到焊盘间距错误的话， 我们可以把它拖开，把它拖开，然后不要让他短路，然后这个时候的话，他这一个焊板大焊板的一个间距错误，他就会消失了， 以此类推。然后像这一个插分队错误的话，这里的话就要去补传他的一个插分队的一个长度。还有就是说我们可以点击这里进行一个设置我们第二期规则， 然后设计他的一个单位，调整他一些对的一个误差值点应用，然后的话我们在这里清除。在修改 pcp 之后，我们再检查 tic， 就可以看得到我们一些相关的一些修改，他看是否和一个设计需要， 这个是我们设计规则的一个功能，使用具体的一个设计规则的话， 里面我们会有分有安全规则，然后其他一些间距规则，原件到原件导线、网络拆分队盲买孔、过孔，然后内电层不同 主安专扩展，这些是我们的一个规则，根据自己的一个需要进行一个设置，然后检查第二期的时候，他就会根据你设置的规则进行一个检查，然后当然后再切到网络规则，这边是以网络为主要的一个 关键属性，并且去给网络去分配他所对应的一些规则，比如说这一个导致网络他放分配了一个圈外的一个默认网默认规则，我们可以这里还可以在心中一个规则，比如 说去外问，然后我这里最大是二十，把它说成二十，然后点一下应用，我们回到这一边这个网络我就可以切到他使用这个去外问的这一个新的一个规则。这时候应用的话我们再回到这边进行一个 网络第二次检查，他就会根据他的一个网络使用他对应的那个规则进行一个设置规则检查，这里的话就根据自己的一个需要进行一个设置规则，新建规则，然后给网络进行一个设置他的一个规则， 给他设置一个对应的规则就可以了。然后的话如果是呃网络与网络之间的规则，就可以在这边去给他设一些他所对应的一些网络，还是说网络类 答对了一个网络名，然后两个网络名之间要使用哪一个规则进行一个检测？这里可以进行一个相关的一个设置，这里可以根据自己的一个需要进行一个调整。好，谢谢大家。
06:14查看AI文稿AI文稿好，那么接下来我们来看一下这些错误他代表什么意思。好，我们来重新做一次实际验证。 好，这里就不用设置了，因为刚刚我们确认过没有问题，这里哈，所以大家第一次做设计验证的时候，要单击这一个设置框，来看一下这里选项是不是有勾选，有时候没有勾选知道没有，没有勾选就没有检查嘛，这个一定要注意了。好， 所以一定要确认一下，确认好的时候，当地开始看到没有三十二错误，我们来看一下三十二错误是什么意思。首先看第一个安全间隙错误。好，下面是他的描述，我们可以把这个界面放大一点， 右下角这里可以把它拉大啊，拉大你才能看得出来。你这个信息嘛，看嘛，这里。好， 我们来看一下这个信息，这个信息讲的是什么呢？焊盘与夫同线之间的距离过小， 焊盘跟服从线之间距离过小，他代表就是走线，跟焊盘距离太近了，看没，这里焊盘代表什么啊？过孔也是属于焊盘，焊盘也是属于焊盘，在这个安全距离里面，所以他这里有，下面有详细的描述。过孔看到没？过孔 跟你这个人走线，你的距离是五点三，一看到没有，你应该要大于等于十米啊，所以他就爆错了， 就是你的桂红跟你的相距离才五点三米，没有达到十米，所以他会爆错。 好，再看下一个，看吧，下一个也是汉盘和芙蓉线之间的距离过小，他讲的是什么呢？接二的十五角啊，跟导线跟走线，他的距离才二点八米，应该要大于等于七点五米， 看吧，这个是你的规则，因为我们规则是没有设置对不对？所以你的规则言外规则是什么样子？他就是按你原来规则来检查好，继续往下看，我再再抽多两个，下面这里 这一个呢，你可以看到这一个是钻孔剑气违规啊，钻孔剑气违规，就是说你这个导线重叠了，看到没？他就重叠了。好，那么这个错误在哪里呢？ 好，我先把这个界面放小一点，这个界面也放小一点。好，这里指的是他的这个 焊盘上的 s 三八点三已，这个导线重叠了啊，焊盘跟走线重叠了，然后我点一下，你看他这里会不是有个紫色的这个标识出来吗？ 这个紫色的标识就是高亮，把它亮显出来，亮显出来的颜色就是我们之前设置的那里有个亮显。好，那你可以放大一下啊，你这个界面把它 放小一点啊，或者把它移到旁边，然后来放大这个地方。看吧，它简单，就这里看吧，这里就说明这根线 越过了这个，汗跑了，你看他两个网络不是不一样吗？对不对？所以这里是错的，这根线不应该从这里绕过来，所以你看一下这根线，这个线接这里是本身就不对了，你接错了这根线根本就跟他没关系吗？ 然后跟这个螺丝孔也没关系吗？看吧，所以这根线是连错了，所以要把它删掉了。看没，这根线也是一样。看没，这根线确实是要压着，但是你跟螺丝孔短路了，看到没有？他有这个标标识在这里吧，所以说你这里就要拐弯，从这里拐过来，好好避开这个螺丝孔。 ok， 刚刚有三十二个错误，对不对？我正好修了差不多有六个错误了，所以我重新再来练。这一次看没只剩下十五个， 刚刚三十二个，现在剩十五个，减掉了十十七个了，看到没有？所以就这一个地方减掉了十七个。他报了很多错误，一个是这根线跟这个汉马有错，这根线跟这根线有错误，这根线跟这个 孔扔在螺丝孔跟这个螺丝孔，这个汉牌有错误，跟这个汉牌有错误，跟他也有错误，所以他这里啊就有十几个错误在这里。好，现在有十五个。 那你再看一下最后一个，这是什么过孔，看到没？过孔，焊盘之间的距离过小，你看叉五的一角，这里又写了叉五的一角 跟这个过红的距离太小了，看到没有？这里。好，我们看一下在哪个地方看吧，在这里看吧，我把这个界面放小一点，就在这个地方，就说明你这个孔离螺丝孔太近了，他的意思就这样了，太近了， 所以你要把它这个改大一点，所以我们要把这个孔啊移上去。怎么移呢？上面不是没空间了吗？所以我这根线可能要改一下，我要把这根走线 重新往上走一点，那么这空间就出来了。然后呢再把这个孔啊打这个，打这里好，打这里之后他跟旁边的线也有点近，看到没有？所以我再把它往下移，把这个孔啊往下移，那么这一个错误就可以提提前给解决了。然后这里报错看到没有？ 这里报错。看这个图形能看的出来吧？这根线跟这个汉牌的边缘太近了吗？所以说这里要改一下啊，我们把这个线稍微在这里拐一下， 不要让他那么近这里好，所以把他推一下，记得加 s 推一下。想用它，想用这根走线 啊，你的选择是绿色了，我们这一下，我现在把它改一个颜色啊，换一个颜色啊，这里因为因为你的走向也是绿色，错误也是绿色，你就不好认了啊，所以我现在把它改一下，所以把这个，把这个线啊从中间走下来，看到没有？从正中间走， 所以他刚好走下来，就是在两个汉旁的正中间看嘛这里，所以他这里就不会有错哈，我是要解决两个错误，对不对？所以我在检查的时候应该只有十十二到十三个吧，我再检查一次，开始 看没只有十二个，你看这里，这个地方他就不会爆错了啊，然后这个地方也是一样，都是因为你走向没有走在正中间这里， 你把线走到正中间，他就不会爆错，这个也是一样啊，所以说这里这一节要把它删掉，这一节也是一样啊，我又修改了几个，这个也是一样，都没有走到正 中间啊，因为你这里的线刚好从两个号码中间穿过来，最好是在他正中间的位置，所以你再看一下，看没？我们把界面刷最小 看没？只有九个了啊，所以说你就继续去解决这个有错误的地方，直到没有任何错误零啊，或者是没有发现错误，那这个版的错误就解决了啊，就搞定。

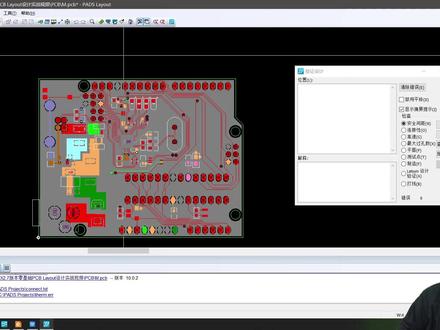

16:40查看AI文稿AI文稿大家好，这里是防疫教育，我们这一讲的话给大家介绍，您记住学习拍子软件高速 p s p l 的设计的第四十五讲，第四十五讲呢是给大家讲解拍子雷 out 这个组建，对吧？ 进行联通信息安全兼具 dsp 检查和怎么去消除啊？我们之前的话就是将这个 pcb 联通了，对吧？啊？我们是在路特组建里面处理的， 我们那个进行 dic 消除的话是在哪呢？一般会在内奥特里面啊，因为内奥的里面的话处理起来方便啊，这是一，这是一些习惯问题，我们如特组建也可以进行 dic 处理啊，也可以进行 dic 检 和处理，一般会到雷耀的里面啊，切换到雷耀的组件里面去，我们打开的时候可能就是有点慢，然后我们怎么办？还是一样 传个版本，对吧？然后呢就是我我们要进行那个处理，先怎么办？先把这个副桶平面管理器运行点一下，然后呢把这个所有层的桶给它敷上，敷上以后怎么办？就是所有层打开啊， 我们就是去处理，在工具里面点击有这个验证设计，验证设计，大家看一下，我们一般会先有这么多项，对吧？啊？ 我们一般会先，我们一般验证两两个啊，这些一般不验证，一般是验证安全间距和连接性，我们一般会 先处理连接性的这个第二次检查，然后呢就可以看一下我们的设置里面啊，一般这个不需要选啊，一般不连接性不需要选，然后呢我们点开始，对吧？然后呢发现有四个错误，四个错误大家看一下，这里呢在位置这里有， 他会告诉你哪个地方有报错，对吧？他会告诉你经低网络没联通，正五福这个网络联通性没处理好，然后呢？是具体是怎么没处理好？大家看一下是哪个角呢？这边有优三的三十三角啊，这边呢是 你看这个其实有很多啊，有很多其实没啥用，但是呢我们看这个信息，优三的三十三角我们找到。呃，优三应该是这个啊，你看也有这个地方啊，这个地方报错，然后 三十三角大，大家可以看到啊，一般有这种 dic 的这个圈圈在啊，然后呢我们所有层打开， 然后呢我们飘一下，把这个头消一下，然后底下有线吗？没线，没线怎么办？我们选择这个网络，点击这个汉旁，然后，然后，然后呢你就添加过孔，对吧？因为这个旁没有东西，这个旁的话我们可以放上去，是吧？ 先取消一下，一般我们就是先设置一下隔点，还是啊把那个为什么呢？就是因为想把我们那个锅孔放的整齐一点，添加锅孔，对吧？把它添加上去， 然后呢对齐啊，一般像这种大的焊房上面我们会远远的打六个、九个或者四个啊，根据你的这个焊房的尺寸大小去打，对吧？ 看一下，看，现在看到看上去没打一样啊大家，哦一下可以看得到啊，上面有过孔，然后呢这是这个啊，这个报出我们就处理了，给他加了过孔，他就联通了，为什么联通呢？因为我们第二层是一个地层，是一个地平面，对吧？所以他联通了， 然后呢我们看这个错啊，这个错，这有一堆啊，然后呢你可以看这一条啊，这也有一堆，然后去看填充边框这些，这些，这些，对吧？ 应该就是有一些广角是没联通的，没联通对吧？ 是哪个呢？我们看一下这里应该是联通的啊，就是就按你说有可能是这啊，我们看一下第三层，是我们切换一下第三层，敷一下， 看下第一层， 看一下这里提示报错。这提示报错是为什么？按理说第三层是联通的，因为他是一个平面啊，我们来看一下还有哪，这里也提示了啊，这也提示了，这按理说已经导通了，那就靠我们有的时候是这样的，这个软件， 有的时候你看上去这联通了，但是呢他还是报错了，怎么办？我们去撸他里面重新给他拉一下， 这个没关系，就是说我们怎么样重新拉呢？就是把这一节有可能他是假联通。什么是假联通呢？就是说你看上去是联通的，但是实际上是没有联通的，对吧？那我们重新给他拉一下，点上去，对吧？ 重新连过来，看一下情况， 我们把那个隔点开一下，太大了，现在是十的隔点，对吧？然后呢？就是比较大，然后呢不利于拉线啊， 然后去脸上啊，脸上以后我们再切换到料子里面去查看一下，查看一下联通的一个情况，是否已经联通了， 这可以修一下，我们再去看一下， 可以这样，就是 先把这个删了，我修修好一点，对吧？不太好看，因为那个是个直角， 你们可以这样。就是啊，里面不能连啊，里面的话太近了，因为连的话容易短路。 我也可以敷个桶啊，算了，连连连线算了，因为这太细了，敷个桶也不好。然后我们再去看一下，再去看一眼， 再去看一眼，他是否连通了，对吧？然后呢检查开点一下，开始还是没连， 奇怪不啊？奇怪，那有可能是这个脚没连上，我们要回去啊， 这边删了，他没连上。那我把这边删了，对吧？他有可能是这边没连上啊，再去试一下啊，就是说我们有的时候软件就这样，对吧？你没有 办法，对吧？然后呢我们再看啊，帮你说联通的啊，再去看一下，就是这个拍子，软件有有一些 bug 啊，有一些 bug， 他就是这样，有的时候 就是莫名其妙的啊，报这种错啊，还是有，到底是哪没联通呢？能把这一点上？ 这里加根线啊，加根线领上去看一下啊， 应该所有地方都要打过孔啊， 重新来吧，这再再上一下，再连啊， 我想 直接连上啊，这么联通。 然后呢，我们再去试一下， 我们可以服，同意可以不服，去医院行一下，还是有，对吧？到底哪个地方没连上？现在要报这里面连上，对吧？看一下，这里肯定连上了。 c r 啊，这里没有过孔啊，这里没有打孔。对，我们在这里进行上出啊，这里添加过孔啊，因为这里没孔， 选择网络。然后呢在这里添加几个过孔啊？添加过孔的时候设置十的格点，放的整齐一点，对吧？ 放的距离呢？保持一定距离啊，然后呢我们右击随行的点击他，然后呢把他拉伸一下啊，应该这样就连通了。我们再去试一下， 因为这边这边是电源厂商的地方。然后呢连到这边呢？没有打孔，所以呢他报了这个开路 再回去看一下，就是说我们一般软件啊，软件他报错不是无缘无故的，肯定是有问题他才会报错，大家看一下啊，现在就没有了， 好，这个联通系没有了，然后我们检查这个安全间距，安全间距是检查什么东西呢？就是检查我们这里大家设计的规则，这个地方的 是否满足要求，对吧？这些这些只就是说检查这些距离是否满足要求，然后呢检查安全安全间距的时候，我们可以在这设置一下。设置什么东西呢？你检查哪些对象啊？哪哪些对象要检查线框要不要检查，对吧？一般要检查，然后呢这 啊布局到边框这些要不要检查？统一网络啊？要不要检查，对吧？我这里就检查这个先框，然后呢检查他的时候要把这个复同管理器复上，然后呢检查这一项的时候我们要注意一个内容，就是要把所有厂打开啊， 这个操作很重要，要把所有层打开，然后呢点一下这个 啊，点一下这个 就是把所有的内容显示到我的界面内啊，然后呢你自己去开始检查的，这里有又有报错，对吧？这个是哪个地方报错呢？是因为我们在这打打了这个 这个钻孔到钻孔的安全距离错误，我们看一下啊， 对吧？钻孔是不是我们打两个孔在这第四层去啊？第四层去 啊，看一下，这里有可能是打两个孔啊，打碟的啊？确实是，然后呢存一下，然后呢我们再去验证一下，然后呢在工具里面再去运行一下。这个 设计啊，还是一样把所有都显示，然后呢我们可以先把之前遗留的这个嘛，这个报错的提示啊去掉，点击这个清除，然后呢点这个开始 啊，好，现在呢就是没有安全间距错误了，就是说我们所有的设计都是满足我们设置的这个规则内容啊，设置的这个规则，然后呢我们都是满足的啊，满足以后就证明我们 这个板子上那个不会存在开短路的问题啊，不会存在开短路的问题，他的那个联通情况是没有问题的啊，这个呢就是我们去 去处理这个 d r c 的啊，去检查 d r c 的操作啊，我们一般就是用使用拍子软件，就是这么去检查 d r c 的， 然后我们这些 drc 报错啊， drc 就是这些报错的内容，一般就是去看那个报错提示啊，去找到对应的 对应的提示的位置，他是有一个圈圈啊，有个提示点，有个报错点啊，这个圈圈大家要注意啊，就是说我们之前是有一个那个黄色圈圈啊，这黄色圈圈是 有的人是没显示的，为什么呢？因为他的颜色没没点开，大家在这个显示颜色里面把这个错误这一栏， 对吧？勾上一定，然后呢把这个颜色显示出来，一般我们会显示成什么颜色呢？黄色一般都变成黄色啊， 这样就一眼一眼就能看得出来，哪里有问题啊？这个是这个，然后呢我们来回顾一下啊，回顾一下就是我们要做 d r c， 对吧？ d r c 我们只要做两种， d r c 两种对吧？一个是联通性，一个是的安全间距，对吧？去那个检查，然后呢第二个我们去检查的时候他会报错，对吧？报错的话我们可以根据报错提示啊，大家一定要去看报错提示， 因为我们我们有的人就是他不会看啊，他不去看那个报仇提示，是不是不会啊？其实那个字都是中文字多， 大家都认识，然后呢对应的就是某个器件的某个广角没联通，对吧？或者某个某个器件的某个广角某个网络距离太近了，大家看那个提示，然后根据提示去找， 根据提示和他那个错误的一个圈圈的位置去找啊，去排除这些错误，足够的排除就好了啊，这个一定就是要有耐心去处理 啊，然后呢第三点啊，第三点呢就是我们检查那个间距错误的时候，就是那个就是我们看一下， 就是我们检查这个错误的时候啊，验证这个安全间距的时候啊，一定要注意什么呢？一定要注意把所有层打开啊， 安全间距错误，打开所有层，对吧？然后呢怎么办呢？打开所有层，然后呢把所有的元素显示到我们的那个显示界面以内啊？所有元素 我们那个安全间距他只会检测啊，比如说我这个，我这个设计啊，假如说我这个设计，他比如说我这样啊，我这么放，那他就会只会检测啊， 他只会检测这个区域的内容啊，他只会检测到我看到的内容，他在我这个区域啊，看不到的内容呢，他是检测不到的，所以呢我们去处理的时候一定要把这个所有层打开，然后呢 把这个所有元素都显示在我们要检测的界面内啊，是这样的。好，这个是我们这一讲需要了解的内容，如果大家对本讲的内容有疑问的话，去进入到我们的 那个技术群啊，怎么样去记，怎么样去技术群呢？大家扫码加我们助教小姐姐的微信，然后呢让他拉你到相应的技术群，好吧？好，我们本讲内容就到这，谢谢大家，再见。
18凡亿电子星期天

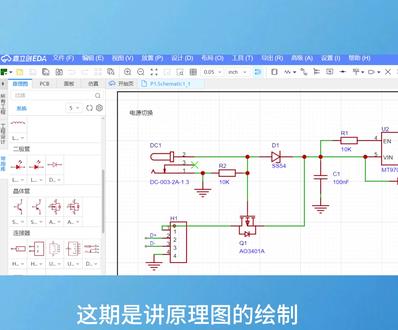

02:04查看AI文稿AI文稿这期是讲原理图的绘制，分为两部分，原件的选举和原件的连接。如果你知道原件的名称，可以通过搜索找到，接着放置就行，也可以在原件属性里查看封装使用。查看尺寸可以得到 s m a 的 引角尺寸， 拿个真实的原件测量对比一下。第二种则是知道是啥，搜索出来的多，则可以通过分类进行筛选，查看详情页图片，进行判断细节是否符合，接着检查尺寸，进行二次验证。 一般来说，对于通用的外观一致则焊盘一致，当然也有引角间距不一样的，尤其是贴片。对于芯片， 同一种芯片有时候会有多种封装尺寸，可以从购买渠道得到封装信息，也可以通过手册里的规格尺寸图，通过对比实物得出封装尺寸。通过检查尺寸的关键信息对比，得出是否可用 原件的连接，这里学会使用网络标签，打上了一样的网络标签，表示已连接，按照电源的流向进行绘制，然后设计各功能单元。 外界供电可以使用 dc 或者 c 口 usb， 这里可以选择直接焊线或者连接端子，使用 c 口 micro b 或者四针端子。后面是切换电路，然后切换的输出到限流保护电路里，一般不建议省略 限流保护的输出给芯片供电，同时给下游 usb 供电，一般限制在 e a 以内。你可能会说怎么没有过压保护， 一般来你用的充电头都有这个保护的，可以不加。接着是稳压电路，采用多电容，有啥电容用啥电容就行，大于十如 yes 网络标签一般使用自己看明白的就行了。使用佳立创专业版设计 可以看到这里使用网络标签比较多，电源合地也可看成是网络标签。接着画指示灯和下游四个 usb 要不要开关取决于你的外壳，不想要可以不画，也可以使用零欧电阻或者自恢复保险，不用整太复杂。
17零点哲学

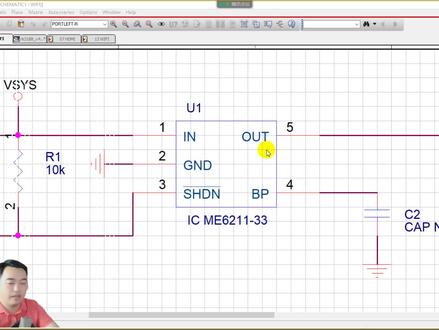

09:41查看AI文稿AI文稿好，那你眼里图全部画好了哈，我这里只是做了一个小啊，一个小模块。那你全部画好了之后啊，你要首先要确保这个眼里图是没有没有错误，没有问题的，你才能够正确的输出腕表。所以一般有哪些错误呢？比如说你的器件 气气降位号错了，眼里图上面有两个阿姨，两个优一，你肯定是生成眼里图，生成那个玩表是生成不了的，因为有错误，所以说你要去检查你的错误 啊，检查错误的话，我们在这个列表里面啊，我，我现在把这个嫦娥版关掉吧，哈，现在不需要他了啊，那在这里面我想保存一下，然后呢？有一个想弄，他想弄这个工程文件，然后呢？这里有个 drcdrc 设计规则。检查，检查什么呢？检查电器规则，检查物理规则，然后这个是亚西的错误指示，这按默认就可以了。然后这是检查什么规则呢？对啊，你按照这个默认的就可以了。然后你要检查什么？检查电器规则，检查物理规则， 两岸规则都要检查。然后电器规则。检查什么？上面呢？都全是英文，还有物理规则。对呗，那我给大家发一个中文，这是电器规则，这检查什么呢？检查涨点网络， 单点网络肯定需要。检查，就是你我们的网络啊，你只有两个点，两个点以上才形成一个网络吗？如果是单点的话，他就没有网络吗？你打完表也没用了。然后检查 启动接收广角类型的特征，检查重复的网络名称啊，检查城市图啊，拿这一个是检查跨越连接的正确性啊。然后呢？哪些需要检查呢？这里也不需要全部检查，单点网络肯定是要检查， 然后检查七栋接收管角类型的特征，这个不用检查，因为你在做洋气将封装的时候呢，有些管角可能是接收， 有些是启动啊，所以说这个时候你需要去检查，但是我们在画图的时候都没有这些东西吗？所以说你就不需要检查了，只需要检查当年网络啊，其实对我们来说，我们是去做批评设计的，知道没有你其他那些东西都是意见的事情，是意见去检查的， 我们不用去做检查，我们去检查是吗？我这个眼里图能不能正常的输出我的网络表就可以了，所以当天网络要检查，重复的网络名称要检查，然后没有连接的管角不需要检查啊？不需要检查，这个是硬件去检查的， 然后没有连接的总线网络要检查，然后跨越连接的正确性要检查好，所以这四线是我们必须要去检查的呀，一个当年网络 啊，我在这里截个图给你吧。 单点网络我们要检查没有连接的总线网络我们要检查。没有连接的管角我们不需要检查，我们 先保证能够输出网表啊，然后这个没有连接广角，我们在画眼图的时候呢，有发现了再告诉硬件就可以了啊，这个是硬件，他在画好图纸，他本身就应该要检查的，然后检查重复的网络名称， 好检查跨页连接的正确性。陈醋图啊，你没有的话就不需要检查，所以检查这四线 重复的网络名称什么意思呢？比如你有画一条线啊，这条线，这条线呢？他叫啥名字啊？阳，来这里，比如说叫低龄。好 在这里呢，又有一个叫 sd 零，同一条线上面有两个网络，那这里就是起的书有问题的，知道没有？这种问题什么产生呢？就是有时候硬件 他从另外一个地方扣 p 的那个图纸过来，那他不想去改，对，他就直接把他接上去。那这那条线上面就有两个网络啊，这种啊是有问题的，打完表的时候，有时候导过去叫 sd 零，有时候导过去叫 d 零。哈，所以这个 这叫酝酿改，有时候酝酿不愿意改，那就是你生人玩表的时候，就每一次的话，他网络名可能都不一样啊。好了，然后下面是报告啊，报告你就全部想就行了。他报告什么东西啊？导出网络名称，导出分支啊，你全部想就可以了啊，这不用纠结了。 好，接下来我们看一下物理的规则， 然后这个是物理规则。物理规则什么？电源广角的可视性啊，比如说一些应放电路，他把电源广角隐藏起来了，然后有没有丢失的广角七号电， 天地有没有短路啊？名称属性有没有一致啊？然后这里呢，你就全选就可以了。全部选啊，然后呢啊，这里的输出报告也是全选就可以了啊，这样就简单很多了。 这里呢，我们要做一下报告啊，这个啊，这个启动不用检查了，这个没有连接的广角也不用检查了。好，夜间连接服，我们这一个就只有一页，根本就不用检查吧。啊，好，打开报告全部打开， 然后这一个啊，电源的网络这时候都不用检查了，所以呢，我在检查的时候呢，我这个物理规则不检查，只检查电气规则，你要全部检查也可以，然后检查之后有错误你要不要看？要看的话就选择这个勾选他 real 检查后我马上看，然后串， 这样第二次错误在你的那个眼里图上面。好， ok， 确定检查了？好， 因为他这里打开之后，你看他，他这里用 ad 给他打开，没关系的，他打开文本看到没有？这文本错误啊，你不在这里看也可以啊，其实没必要用他 ad 打开了， 因为他这里是自动自动把我打开了。那，那这个怎么打开呢？哈，我们输出了报告，报告之后啊，在这个输出这里面看到没？就有一个后置叫 drc 的，你在这里双击就可以了，双击就打开了，看到没他就会提示。嗯，这就是提示。 嗯，这题是什么呢？检查电器规则没报告啊，单点网络没有报告。然后呢？报告了，是这个夜间 连接服看没有？你用了一件连接服，那就跟其他业有连接的吗？对不对？他这里没有连接，警告你。然后呢？这个是全集的连接啊，这也没问题啊，这都这都报告了啊， ok 啊，没有其他问题啊，如果有问题他他会报告的，那我在这里故意给他搞一个问题出来， 比如说我这个 c 二，我两个都叫 c 二啊，那他肯定会报个报告吗？对不对？这里肯定会报告了。 好，我保存一下。那重新再来跑一次的啊，西，跑第二西的时候一定要在这个工程列表里面来跑啊，功绩第二西。好，七夕让他跑一遍。 跑跑。哎，又跑到这里来，等会我们不看这个，从 阿西里面看啊，你看这里面他没报错，对不对？没报错，那我们就在这里检查的时候呢，一定要勾选相对应的这个选项，第二期的时候呢，两个一起跑这边跑，到这边跑 啊，勾上他，然后报告，然后确定再跑一下，看到没有，已经发现了两个错误 来了。哎呀，又弹出这个对话，看好不管他，我们用这个来看，看到没？往下看，往下看，往下看，往下看。看没有，这里已经给你报告了。 报告什么呢？重复的参考编号，然后 c 二呢？是重 重复的。看吧，希尔宠物了，所以说你回到眼里图里面看看吧，他有两个错误的指示点在这里啊，这是错误的啊，所以说你要去改，假如你的图纸太多了，你就没办法很快定到这里来，是吧？他提示希尔 提示七二重复了，那么你在这里搜索，搜索，这里输入七二，我们搜索是要搜索器件，所以说在过滤器这里啊，可以选一下 过滤器。我只选择器件一，如果他全部都勾了的话，你就选择这个取消所有的，然后再来单独勾向呸， pass， 然后在这里输入 c 二回车，他这里就会弹出来。看嘛，这里弹出来这个是 c 二，看嘛，两个 c 二的位置双击他，他就会跳转， 跳转啊，这种针对很多业的时候在这里找就可以快速定位到这里来，因为我这里现在只有一页啊，所以说定不定位的无所谓了。嗯，好，那需要，需要把其中一个改成西山，好，保存一下。好，你再再再次再检查一次，那就应该没有错误了， 在确保没有错误的团前提下，你才能够输出网表、泵表这些东西啊？泵表没关系，错不错他都能输出，但是网表就不行。
01:06查看AI文稿AI文稿为什么新手学 altium designer 总画不出合格的 pcb 版？不是软件按钮不会点，不是功能菜单找不到，而是没吃透完整 pcb 设计实战逻辑。为什么层叠规划不能随便设？不同层数的规则差异到底在哪？为什么同样的 pcb 布局，别人的能依次通过生产，你的却总报 d r c 错误？那些普通教程里一句话带过，让新手越学越懵的核心。 这本 o t m designer 二十四电子设计速成实战宝典，全用实战与拆解，讲的明明白白，怕你学不会实操，还直接配套三个阶梯式实战项目，从两层最小系统版到四层智能车主版，再到 r k 三二八八平板复杂 p c b 跟着做就能上手。更难得的是，它从基础操作到高阶技巧 全覆盖，不仅拆解 o t m designer 核心功能，更包含原件库开发、原理图设计、 p c b 布局布线、高速信号优化等全流程要点，连层叠规划、阻抗匹配这些难啃的知识点都讲的明明白白， 让你直接拥有专业级 p c d。 设计能力，不管是竞赛、出版还是职场项目，都能高效落地，怕你遇问题卡壳还附赠配套教学 ppt 和高清实战视频，扫码即可领取全套资料。每一个操作步骤都经过反复验证，数据流程直接套用，不用自己瞎摸索，趁现在有优惠推荐来一本！
12数理学霸书单

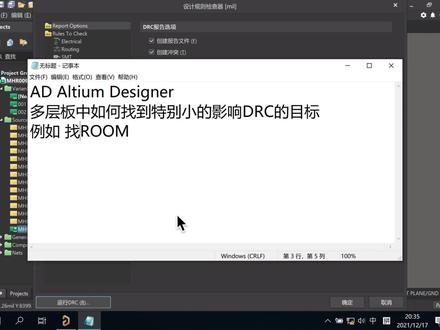

05:56查看AI文稿AI文稿视频分享一个小技巧，就是在 ad 里面我们要找一个小目标，怎么去找？就通常多层板，比如说八层、十层、二十层的里面肯定要比较谨慎一些，那么做那个 d r c 分析是必须的啊， d r c 分析的时候，有时候会有一些我们 不愿意看到的不好的一个结果，那中间会有些提示告诉你可能有些东西影响， 那么你就需要去找到那个影响的那个那个目标，然后怎么去找呢？尤其是在多层板里面，这个其实是有点稍微麻烦的。我们来讲一下怎么来找，举个例子啊？比如说我们来找一个，找一个入门， 好，我们来看一下这边我随便找一个一个板子，这板子也是大概是十二层板吧。好，我们直接，嗯，这刚才已经运行过了， 我就不运行了，在这里面，然后 先把它放大，我们要看一下这个错误啊，有五百多个错误，然后我们找一个刚才说的例子，是找入母的。好来看啊，这边入母， 这边这边有这样的一个一个例子啊，点到这里面来就是入内审的这个例子，这个你们可以去查一下他这个这个错误，通常就说你的那个入目 没有包裹住你入木，应该包含了那些元器件，就会产生一个问题，所以核心就是你得把这个入木要找到， 那这个入门，然后怎么找？我们下来来说 打开这个，打开这个之后呢，我们先把这边的这个层先打开，这这边的层层先打开，就是因为你要找嘛，所以你最好的方式就是把这些层全部都打开，全部都打开之后呢，这底下就就很多了，就非常多了，你看 就是这个非常多了。然后呢，有时候不好找的话，你还是要有点耐心啊，这得一点一点找，因为有时候确实不好说他可能是在哪个层，尤其是你拿别人的那个电路图在上面去改的时候，那个因为不是你自己画的，你确实分不清楚 这个影响到的在哪里，所以你就是全部都打开，全部都打开之后呢下来这个这是个，这是一个就是笨办法，但这个笨办法里面其实还有个巧，那个有一个技巧，就是在这 vops 里面，这是 vops 里面，我们我们现在要找那个入目，对吧？找入目的话呢？你在这个里面，其实你是这是没法找到的，我们就是还回到前面那几层，比如说你第八层，这个你要这么找，你看第七层 啊，这是个八层吧？第四层你要找这个肉吗？这样这样是找不到的。第一层 好，我们怎么来找呢？我们就是在这边把这个 v oppo 肾打开，把这个 v oppo 肾打开，然后这里面会有所有的你拍的，然后沃尔阿克斯，然后 trex， 就这些东西怎么办呢？把他所有的这些东西先给他关掉， 关掉之后呢，你整个整个这块板就什么都看不见了，然后你就一个一个开始把它放出来，找你想要的那个东西， 比如我们现在知道我们是要找的是入木，对吧？就在这，哎，你就会发现这里就有一个入木，对吧？这我们可以把板子稍微放，你看这整个这里面就这一个入木， 就是一个入木，然后你其他的地方，你比如你还可以把这入木打开，你可以在其他的仓里面再去看一下，但一般不会放到那个其他仓，也就顶层和底层，你看底层也没有，那那就说明整个这里面就只有这一个入木， 就这一个入门。好，我们把这个入门给他干掉， 一 完成英文一滴，然后删掉。好，删掉以后呢？我们重新再来， 哎，把这个然后全都放出来，看不见。好，然后这时候我们重新再再做一次这个规则检查，就是 d r c 的规则检查，这个会稍微有点慢啊， 好，不，再检查完成了，我们再来看一下刚才的那个那个问题， 那看就是这个 ugh 应该是已经是零了，然后好像找不到那个跟入没有关的 这个已经找不到那个跟什么有关的了， 就说明刚才的这个问题通过我们删除，我们实验已经解决了。好，我们再总结一下，就是你要在这里面找一个小东西，那首先是把所有的层都打开，因为你不确定你是在哪个城里面，然后在一个城里面，在这里一个城里面， 然后再到 vo 里面去把所有的 object 都给他关闭，然后打开你所感兴趣的那个， 打开你感兴趣的那个，然后查看，这样就更容易找到我们的那些小的目标。好，视频就到这里，大家如果喜欢的话就关注一下。
11北京辰测
01:03查看AI文稿AI文稿刚做完布局的新手是不是一步线就懵？走线绕来绕去，线宽呼粗呼细，最后 d r c 红一片感到崩溃。今天手把手教你，是因为基础交付十步线核心技巧，零基础也能走出工厂认可的标准走线！ 先为沿用派值经典操作逻辑，老用户无缝上手，新用户一学就会。第一步，先锁规则，再锁线点开设计特性，定好线宽安全间距、过孔尺寸。第二步，以连增交互式布线，高效走线， 按 f 三快速启动布线功能，软件自动避让障碍物，实时显示安全间距，走线顺畅不卡顿。 第三步，手动微调收尾更规范，用单根推剪和拖带功能整理弯扭走线，删掉多余过孔和悬空短线，板面整洁又符合生产要求。 就这三步， crc 包座直接少一半！关注我，下期带你学会这样为工装裤快速创建与调用，解决画图缺工装的头号难题！

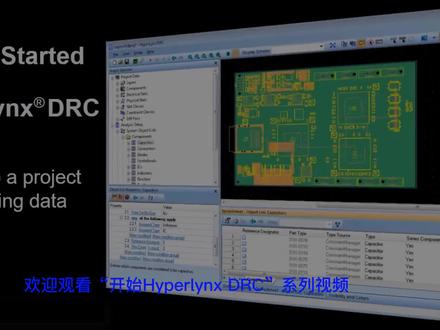

03:31查看AI文稿AI文稿欢迎观看开始 hyperlinx d r c 系列视频设置项目并验证数据是该系列的第二个视频。本视频系列基于软件安装中包含的设计。 调用 hyper links d r c 后，从窗口开始菜单。您可以导航到项目的文件夹，查找 expensive 文件。 hyper links d r c 加载含电路板布局信息的设计文件包。 软件处理此设计信息并创建一个项目文件。它包含包刮对象列表的其他数据。对象列表表示特定设计对象的组，如电容器或 物理网络。设计处理后分析过程中使用的规则。 hyperlinx d r c 打开项目设置向导，帮助您以多种方式配置项目包刮设置绘画，确定软件如何识别设计对象。 设置规则参数，并选择要运行的规则。您还可以以树状结构的形式访问向导功能。看项目资源管理器允许您随机访问任何向导页面。 使用向导看项目资源管理器展开数，然后单级分支，例如设置项目单位，这将显示一个窗口，允许您添加其属性。在这种情况下，软件是使用音质还是公制单位？向导中的所有项目 都具有默认值，除非您编辑属性，否则将保持默认值有效。通过单集完成按钮，您可以随时关闭向导。通过单集启动项目设置向导按钮，您可以随时打开向导。 对验证很重要的一个事项是，第一次加载设计后，软件是否正确识别了元器件。 此视力显示 hyperlinks dlc 正确识别 c 一式电容器。 如果元器件处理有问题，可能是因为您的设计文件包含具有命名约定的参考位号，这与软件的预期不同。 对于浏览者，改变 hyperlinks d r c 识别电容器的方式，查看电容器对象列表的筛选器。通过查看电容器对象列表的属性，您可以看到该软件齐旺电容器有参考指示问号。 让我们从一个字母 c 开始，且有二个引脚。如果设计文件使用不同的命名约定，你可以在这里改变他对象列表过滤器允许您指定单个元器件类型的多个前缀。对于验证另一个重要事项是第一次加载设计后 叠层数据是否正确。通过打开叠层编辑器访问叠层数据，堆叠编辑器对错误进行基本检查。您可以查看或编辑叠层中每个层的属性。 快速使用 hyperlinx d 二 c 系列视频第二部分设置项目并验证数据到此结束。

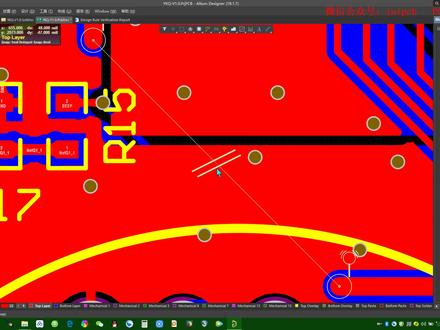

06:48查看AI文稿AI文稿今天呢我们来说一下，就是说如何查看 pdb 当前违反的是哪些规则，一般呢我们查看呢有两种方式， 第一种方式呢就是我们最常见的就是说在工具里面有个设计规则检查，让我们运行 dic 啊， yes， 然后这样的运行检查呢会比较麻烦，另外也不方便查找。你比如说我现在啊，这是我铜皮隐藏了，然后，嗯，我把铜皮打开 都没打开，打开完之后呢， 这时候我要故意做做一根就说，哎，我把这一根线断开，断开的话他会报错，我们来 drc 一下， 这时候呢可以看到有三个违反规则，这个地方呢有一个未连接的线，看到没有， 然后这地方有两根天线，这时候呢我们要回到 pdb 里边，然后找来了一个消息，如果说没有这个消息的话，可以在右下角把这一个消息给勾上，那我们要定位错误的话，就点一下这个错误点，看到没有，他自动就把这一个错误啊给你放大展现在你的屏幕上，这时候他会出 出现一个符号为连接，看到没有断开的，这时候就有了这样，然后还有天线，看到没有这个符号呢就是天线，就是半截线，所以说呢他目前这三个规则呢都是指向了 这一个地方。好，那我们有时候你假如说 这种是第一种，查找这个违反规则就比较麻烦些，还有一种就是说比较方便一些的，你假如说，哎，我把这一个跟着几个气垫 离的非常近，看到没有他就绿了吧，绿了以后你想说我用这个设计柜的检查也能检查出来，如果说你能直接看明白也可以，还有一种方法，就是说我选中这个器件，单机右键 有一个冲突，这种人他会给你展现出来好几个违反规则，看到没有？这是什么呢？这是圆一件，距离看见没有？小于八面都没点其中一个，这时候呢，他会出来七件 间距，看到没有？在这上面呢，他就有这个贴片信息，还有坐标，还有原件名称。你如果说觉得这个规则没有问题，哎，你可以把这个钩打上， 然后写上作者名或者什么原因，哎，我这个规则可以避免，可以忽略，对吧？你也可以考量高量，什么跳转这些呢？我们都不用管他，我们只需要点击这一个， 点击这一个，如果说你知道这个规则是正确的，就是故意而为之，那你就把这个修改一下就行了，就是原件和原件之前的水平高度，还有这 这个最小垂直间距，你看他违反了哪一个规则，进行修改一下，这是这一个，这是这样的最方便的一个检查规则，你看这边的一个也是我们单机邮件冲突，你看对吧？也是这一个水平高度的，假如说我们还有其他的， 你假如说，哎，我们我重新给他再拉一个， 这个铜皮我先删掉了， 哎，这时候我短路，这根线短这根线以后呢？我单击右键，这也有一个冲突，然后他就有两个，一个是间距，一个是短路，看到没有， 这时候才会就是出现了这个短路问题，如果说我们这个短路是正常的，那我们直接就把这个忽略掉就行了， 现在已经连上了，看到没有？好，我们检查规则呢，就是这些，还有一点就说我们在设计规则。第二谁检查里面的这个规则的时候，我们需要注意的重点检查哪几种，哪几个呢？我们需要重点检查的是这几个。第一个安全间距， 就是呃，所有的气垫的间距啊，线的间距啊，线与边的线与气垫的过孔的这个间距，这一个地方一定要重点检查，可能有些地方这个安全间距我们可以忽略，但是 大家一定要重点检查。还有就是个短路，这个短路是一定要检查的，这个短路就是说我们走线一般电路里面是不允许短路出现的，这要重点检查。还有这个未廉洁， 这个也就是说有线网络没有连接，所以说这个也是重点检查对象，这个就是铜皮，这个铜皮呢我们可能隐藏了，或者我们修改了，其他地方没有，就是重新复铜，这个也要检查， 这是多层板的，然后这一个孔的大小啊，还有孔与孔之间的距离啊，这些就可以大体检查，不太重要。 还有就是这个这个天线，还有这个天线，这个天线也要重点检查，然后这是原件的高度，我们重点检查的就是间距、短路、网络位 连接铜皮，还有这个天线，哎，这几个重点检查，当然还有就是适应，就是说我们适应，你看我在这个位置， 今天这些私印啊，我都没有让他批量检查，看见没有？要是我把这些勾上，把私印也勾上啊，我再运行一下 dsc， 这时候会有好多规则看没有，又加了几个，就是说私印和私印的间距，私印到焊盘的间去，还有在这个私印和焊盘之间的间距， 这些，对吧？这些我们都可以忽略的，看到没有？主要就是说我们在做封装的时候，你看在做封装的时候这个私信啊和焊盘离得太近，所以呢就会违反，但这个我们，嗯无关紧要，可以直接忽略。还有这个标号 和这个器件比较近，还有这个适应和这个器件适应比较近，虽然这些都是无关紧要的，大家直接忽略就行。重点呢我们就检查这一个距离短路为连接红皮和天线，就是几个好，直接看就到这里。
25PcB爱好者

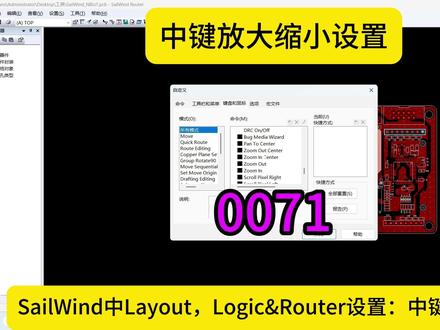

01:23查看AI文稿AI文稿设置中键放大和缩小的功能，设为中已经可以实现了， logic， layout root 都可以，我们来学习一下。第一步，选择工具， 自定义键盘与鼠标，命令这里拉到最下面，双击 k bot， 找到入门的森特，这里点击添加，点击选择光标事件下拉选择第三个，点击确定，点击四，选中入门的森特，点击添加还是同样的选择， 点击第四个，点击确定关闭，我们来试一下，往前滚就是放大，往后滚就是缩小。第二步，选择工具，自定义键盘与鼠标，拉到最下面，双击选择入民伸特，添加选择第三个确定。入民 out 伸特选择 第四个确定关闭，我们再来推动滚轮就可以放大缩影。第三步，工具，自定义键盘与鼠标， 双击找到右面 insert， 选择添加，选择第三个确定。默认 alt， 选择第四个确定，我们再来滚动中键就可以进行放大和缩小了， 这样 layout root， logic 里面都可以设置成中键放大和缩小功能了。第四步，软件版本，一是 c o v 三点零二零二及以上版本。关注我，发你安装包，一起学习 p c p。
