暴力风扇电烙铁排烟机制作教程
在废品站捡了两个无刷寒道风扇，上手质感不错，感觉风力应该不会差到那里了。 找个无刷电机控制器测试一下吧， 接上十二伏电源， 这风力还不错，可以做个暴力风扇玩玩， 搞错了再来！这么好的吸力，应该可以做个焊锡排烟器吧。 先用电烙铁和松香制造点烟雾试试， 这么远也能吸走烟雾。用这个无刷电机来做排烟系统，效果肯定不会差的。 用七十的 pvc 管做个排风管道，因为刚好卡紧。这个无刷含道风扇用扎带固定，无刷驱动板 连接 pvc 管道就大功告成了。 加了个电味器，可以调节吸力大小。 有了这个，终于可以把焊接的有害烟雾排到室外了。 diy 爱好者或维修佬真的很有必要给自己弄套排烟系统，毕竟健康是最重要的。剩下的那个再做个暴力风扇吧！
粉丝2.7万获赞23.7万
相关视频

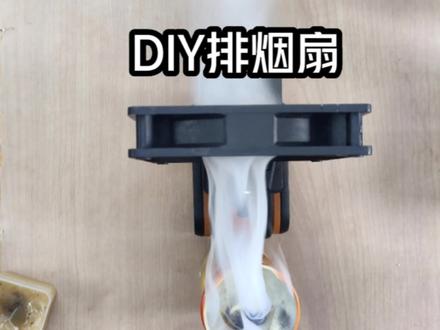

04:35查看AI文稿AI文稿咳咳咳， 我们今天用这些材料做一个排烟机， wp 调速开关，升压小板，十二厘米的电源机枪，风扇，威克式的插脚， 取下这个挡板 孔达好了， 在画红点的地方钻个孔， 在风扇的这个标签位置也钻过孔， 把插头剪掉， 螺丝螺丝穿过这个孔，和外壳这个孔对齐穿过去， 穿过去以后拧紧螺丝， 这样就固定好了。然后我们把风扇的导线分别装在 m 正和 m 负， 这样我们的导线就接好了， 螺丝锁紧以后装上帽子。 然后我们调试升压小板，把升压小板调到十二伏， 我们在 usb 上取一个五伏的电源，我们打上热熔胶绝缘， 焊接好了，万用表测试输出，十二伏焊接电路没问题。把调速器的正负极给焊上， 全部焊接好了，我们把电源板装回去，安装上螺丝，所有的线路我们就组装好了，安上外壳， 这样我们的又做好了， 还是挺静音的。我们看一下它的吸烟效果，我们先用松香试一下， 效果还是 很好的，都被吸走了，我们再试下焊油， 这样大部分的烟雾都可以排走，这个烟雾是有毒的，我们再用烟雾鄙视一下， 我们看到烟雾柄还是威力还是很大的， 我们看到效果还是很好的， 这样是不是更安全了？大家觉得我们做的这款排风扇怎么样？如果觉得可以的话，麻烦点个关注，我们这期视频就到这里了，下期见。
262再康康吧

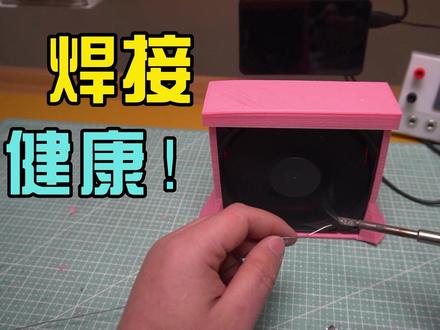

03:48查看AI文稿AI文稿全部吸进去了，哈喽，大家好，今天做一个排烟的，排烟的风扇啊，首先三 d 打印这些这两个东西啊，我会分享我的文件，其余的话就需要一个过滤棉，还有一个风扇珊瑚了就可以。 现在我们开始焊接啊，把这个线先给焊上，因为我们要用 d c 口， d c 口插着比较方便，主要是好，我们首先第一步呢，先把这个线皮给剥好，看，有没有测试一下这个啊？好，继续啊，线皮剥好之后，我们把我们所需要的这个 东西给固定好，就可以把它穿到这里面吧。首先我们开始剥线皮啊，其中一个我们剥线皮很快就剥好了啊，我们开始焊接，找一个支架算了，不要这样太麻烦了。打开电老铁按着焊接两边条线，这个是正极，焊接之前我们先把我们热缩管给穿好，先把正极给焊接一下啊， 你看好了，你再给腹肌上一点细啊，腹肌上好，细了好，接着给你腹肌焊接。拿个夹子吧，因为这个线他会老动，主要是夹着的话他好焊接一点，先给他粘一点线上面吧，焊的好像也不咋地，好看就可以了。两边的主管分别给他套一下 打火机给烧一下就可以了，把这边热缩感给赶过来，稍微放大一下，把这边热缩感给拿过来，这样吧，就这样吧。啊， 那就开始烧一下，这边好看就可以了，我们现在第二步呢就开始， 呃，组装这个风扇就可以了，首先我们看一下这个风扇的排风是哪一边，测试一下这个风，这个是出口，这边已经选好了出口，出口应该往往那，所以就往这吸，我们这边吹到这边开一个小孔，应该在这边开一个大的孔啊，再等回来啊， 这边需要打一个孔啊，太丑了，这没办法，当初设计魔音的时候没考虑到这个线穿过去啊，而我恰好用的又是 dc 口，我们把这个给穿过去就可以了。我这边选的是超强力的那种风扇啊，因为你焊接的话出现的那些油烟的话，软的那些没有用啊，风扇 这样就插进来了，可以了，马上没有搞定啊，这样就可以了，非常简单就安装， 接下来过来装装这个过滤棉就可以，过滤棉把它插在这里面，开始请开始了啊啊，插上美颜之后呢，可以看到这边有松动啊，所以这边后面有打印的这个东西，防止你扣不上的这种情况， 用力卡一下。好，这样就可以了，我们插上我们的那个供电，我这边用的是一个可调电源，我们这边给他插上一个简单的供电，插上供电 就这个电压，这边现在是十三就十三吧，插上这个我们插上的话他直接就会运转，风力还是特别大的啊， 然后呢就关掉了，就是这种配置没有，是没有那个可调电源的，你这边插插一个十二伏的那个供电也行。我这边用的是 dc 供电，这边如果说改用这种 dc 五座的话好看一点，其实 下次设计模型可以改改进一下，然后接下来我们测试一下这个排烟效果吧，我这边调整一下方向拍摄有可能不太好，我现在焊接随便焊个什么东西吧，我先打开我的电脑铁，再打开我们这个风扇，把它刮一下吧， 全部吸进啊。可以的，我这边如果不用的话，我就会把我的可调电影给他，他就完完成了。比如说就其他工作的话，这个可能不需要的话，可能就是从这 拔掉就可以，很轻松就能拔掉啊。就来说这种配置，如果说你来用这种风扇的话，我个人建议你可以做到更简洁一点，因为大部分人的话就直接是这个插头，直接插模供电网。我的意思是你可以这边直接搞一个的，像这种 dc 母座，直接按到这电源过来线，直接插在这个母座里面就可以， 这样的我还是很方便。好，视频就到这，欢迎大家收看，再见。
68沈大炮

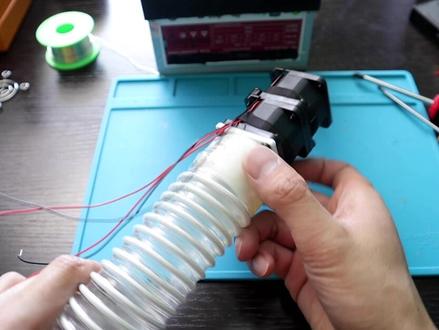

02:56查看AI文稿AI文稿大家好，这里是爆款车间，我们平常做东西经常需要电烙，这样冒很多很多的烟，所以今天我决定做一个排风扇。首先啊很便宜，从网上买了两个暴力小风扇，先来试试这个风力怎么样，这大家还记得吧，前两天自制的这个可调电源，三一打印了一个壳子，非常的完整了，就我们来把这个风扇直接接在这个，十二伏 力还是非常猛，看都放不住，能把自己吹起，哇，这样来四个是不是可以做个飞行器， 风力是非常好，我想做一个又细又长的管子，然后通到窗外，我觉得风力还要再大一点。开机这个是 管子，因为我看那个能买到的排风扇都是这么粗的一个管子，所以专门买了一点细管，用起来收纳起来都方便一些。这个呢是三个打印的，一个转接口，一个风扇的转接口，可以这样的哎，这样套上，我们先用螺丝把它固定上， 超猛风扇已经组装完成，你再开个店试试， 但是我想把它装在哎这头，然后把它放在窗外，这样的话呢，屋里噪音小一点，但是这样的话呢，就需要把电源线一直引回来，因为我又不想去那么远的地方去控制电源，但是这么长的电源线，不知道电油的损耗会有多大， 试一下啊，费了好大劲啊，终于把这个线从这边穿过来， 这这边也好，这是另一边，一个甄姬，一个哎腹肌通电视。 我把这面放到窗外，然后来试一下入口在这面，然后出口呢，已经放到了窗外，这次呢我们就可以健康无害的来焊我们电路板了，我们首先来试一下，现在是没有风扇的状态，看这个烟是往上飘，然后我们打开风扇，然后我们离车近一点 看看这烟呢都从这个风扇出去了， 这个如果再做一个支架，你让他来立起来这个方向来吸的话就会更好一点。然后我们台风扇做好了，那我们就好好测试一下，我们来焊一块电路板。 好嘞，我们的简易小型台风扇就算完成了，我们这就到这里，我们下期再见。
1.4万爆改车间主任

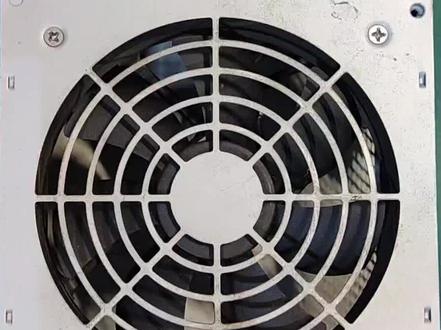

03:36查看AI文稿AI文稿大家好，平时 diy 时经常需要用到烙铁，免不了西几口焊接产生的烟雾，今天就用一个坏的电脑电源 diy 一个焊接排烟风扇，这是之前买的小店默送的十二伏电源，刚好电脑电源风扇也是十二伏。 把电源拆开，把里面电路板拿出来，把电脑电源的输入零火线焊接在十二伏电路板上面， 现在已经焊接好了。这是一个风扇调速版，想加的可以加一个 调速板和风扇电源都接好了，现在试一下这种方式是可行的，但是感觉有点不方便，每次都需要插电源，移动也麻烦，还是做一个便捷式的吧。用电池供电， 想 diy 的可以根据自己的实际情况选择一种方案。便捷式的配件有开关， d c 电源插座、充放一体模块、幺八六五零电池和电池座。 把之前焊好的十二伏电源板和电脑电源插座取下来， 这块充放一体模块六根线分别是电池正负极、风扇供电正负极、电池充电正负极只需要开一个 d c 电源插座的孔，旁边那个自带的孔刚好放圆形开关 到这里基本上已经完成了所有接线， 测试下没问题就可以装配了。 充放电保护板用热缩膜包一下，防止碰到外壳短路。电池作用硅胶固定在外壳上面， 已经装好了，现在测试下排烟效果， 效果还不错，以后可以少吸点烟了，有条件的可以接根管子把烟排远一点。 今天的视频就分享到这里，帮忙点赞关注下，谢谢大家！
38码叔杂记
00:20

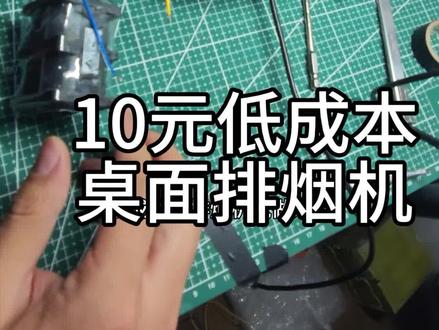

03:45查看AI文稿AI文稿今天打算用这个台达服务器高速风扇做一个吸烟器，这个台达的这个服务器是风扇是八块钱包邮， 十二伏标一点八三，实际能跑到零点九安，看一下 风速仪，看一下能达到九米。 主要用到打算用到的材料就一个，这个太大的服务器风扇，两个矿泉水瓶的，再加一个洗衣机的排水管这些的加一个延长的电线好开始做。 初步打算是把它放到窗外，因为噪音比较大， 如果放在室内的话，我感觉不如放在窗外更好一些吧。先试一下吧，如果不行的话就放在室内。 这个线为什么放在里边呢？我就打算从这个洗衣机软管里边让它穿过来， 其实可以走外面，但是我感觉走外面的话不如走里边方便，走里边管线不是很好穿， 没办法，只能想重新想个办法了。你叠热缩管套这个上面吧， 这样应该也可以， 是吧，一个很沉的东西处理吧， 这样的话再把这个口放在这个洗衣机管这个里面，刚好刚刚好非常紧，基本上连密封都不需要， 我们现在把它俩连接起来就可以了。这个电工胶带缠一下吧， 然后这边这个口就做好了，这边放在窗户外面上一下电看看效果， 嗯，还是比较不错的， 这样我们这个简易的低成本的排烟机就做好了，这个可以接个 dc 头或者用夹子，最好接个 dc 头，可以快速插电十二伏的， 这样我们一头放在窗外，一头放在我们工作台上就可以了。这几个简易的排烟器就做好了。
12真哥户外

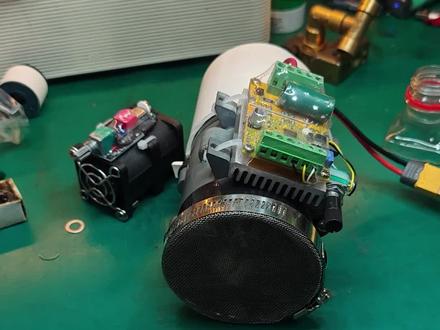

00:45查看AI文稿AI文稿上次用无刷含导风扇做了个大功率的排烟机， 今天用服务器拆机暴力风扇重新做了个小尺寸的 材料，用到一个拆机风扇 p w m 调速器 p d 诱片器，制作成本就十来块，搭配磁吸线快速供电使用。 捡个饮料瓶做转接口，去五金店花两块钱买了一根洗衣机排水管，连接好就是简单的排烟系统。
109得闲路一路亚

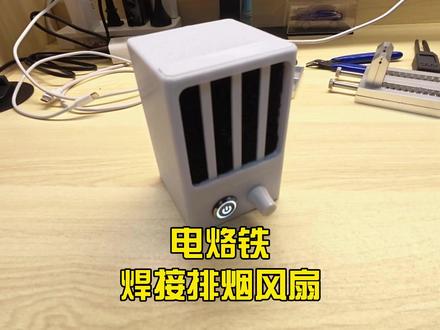

02:38查看AI文稿AI文稿今天给大家分享一下这个排烟风扇的制作过程，这是在小玉哥哥开源的基础上，自己内置了电池和声压电路，把它改成了既可以电池供电，又可以 dc 十二伏供电，这些就是全部的材料了， 材料清单我也会放在视频的最后。首先就是用加热台焊接排烟风扇主板上的贴片原件，焊接完冷却的过程就先把电池的充放电板和升压板焊好，焊接完成后用充电器测试下是否正常， 正常情况应该是红灯常亮充电，蓝灯常亮表示充满这里一定不能用快充来给充放电板充电，大电流会直接烧掉。充放电板测试正常后，用螺丝刀调节升压板电位器 万用表测量升压板输出端电压调节到十二伏，同时还要给十二伏输出端接一个按键开关，控制电池输出通断。等贴片原件冷却后就可以焊接 dc 十二伏接口， type c 接口调速旋钮。焊接完这些就可以把风扇开关和风扇的四根线焊接起来。然后就是把电池升压后的十二伏电源焊接在主板上，具体的焊接位置我放最后的图片里了， 焊接完成后还要把后面图片中红色位置的扑通切断，防止 dc 十二伏供电时反向电压烧坏充电板。充电板的五伏输入口是焊接在 type c 输入口的， 这样改造完成后， type c 口只能用来给电池充电，电池升压后输出的十二伏也需要接一个开关控制封断，这样在 dc 十二伏输入给风扇供电时， 就可以关掉电池供电，防止反向电流烧坏升压板。整个焊接组装完成后，测试没有问题，就可以装外壳了。我用了两块锂电池串联，所以在主板上下各放了一块锂电池， 壳子的空间基本刚好，能放得下电池。充放电板和升压板这些就直接用热熔胶固定在壳子内部就可以了。固定充放电板时注意要把 led 灯朝向外壳外面，方便充电时观察指示灯状态。 整个组装完以后就是这样了，使用时不用一直插着线，可以随意挪动位置。后面就是电池供电焊接图和原机件清单了。
