华测t10air的Cad画图功能
粉丝430获赞323
相关视频
00:40查看AI文稿AI文稿华测 r t k 测量仪在 cad 放样时，我们发现 y 坐标有时候会多了两位数，并且是固定的，那这个时候我们应该怎么去操作？现在 y 坐标多了一个三五，我们点击返回 找到项目，点击坐标系参数，点击投影找到东向加长数。啊，我们在东向加长数前面加一个三五。 好，那么这个时候我们来放样的话，就不会偏差很远了。以上就是滑车 r t k 测量仪 c a d 放样时， y 坐标前面多了固定两位数的处理方法。
00:45查看AI文稿AI文稿测 r t k 测量仪在 cad 放样时如何切换 cad 坐标系？点击测量进入 cad 放样，我们来放点的时候发现偏差了十万八千米，那么我们首先确认了单位，没问题的话，那就看一下坐标系是否正确， 点击设置，进入显示设置，然后找到 cad 坐标系，选择底图校正用户坐标系，好点击返回，这个时候我们点开全图，再来放一个点看一下， 这个时候就是正确的一个 cad 图纸。以上就是滑测 r t k 测量仪 cad 放样时如何切换 cad 坐标系的整体操作流程。
01:38查看AI文稿AI文稿咱们很多时候在现场用 cad 图纸去放样的时候，会遇到房建工程里面一些内部的小道路，这个道路呢，你不只是从头到尾有坡度，两边还要去放坡。 遇到这种两边都有坡的情况下，很多同行咱都是先去放一个坡度，然后再去放两边的坡度，这样的话比较麻烦。华斯 r、 d、 k 可以 直接同时放两个坡度，在 cad 方向里面去打开这张图纸，打开这张图纸之后，找到我们的 cad 画图界面， 选择一下我们这条道路的一个中线，点击一下编辑，点击一下高层，选择一下按点设置，高层点击确定， 那我们的高层从开始设置的话，就是从头上开始设置，从起点位置三角号框选的这个点的话是咱的起点 高层，比如说现在是六十八米，那整体的坡度我们要做一个向下的坡，所以说一个负的百分之零点五的坡度，点击一下确定，这样的话我们就可以把这整条道路的一个坡度去给它做出来了。如果说两边还有坡的情况下，那我们就点击一下中线，点击下边界，点击一下距离和偏移， 整个道路的中桩到左边或者是右边，他的一个平行距离是多少？比如说我们这整个路宽的话是四米，点击一下四，点击下一步左偏还是右偏，先放左偏，点击一下左边， 点击确定，点名的话，我们给它选成左边桩，点击确定。同样的我们也可以去放一个右边的一条线，按照同样的方式去操作就可以了。这样的话我们再去放一个右边的一条线，按照同样的方式去操作就可以了，这样的话我们再去放一个右边的一条线，按照同样的方式去操作就可以了，这样的话我们再去放一个右边的时候，选择 cad 方向， 选择我们的中桩线，再去放上整个道路的时候，他不只是可以带着我们去找这个整条道路从头到尾的高差，也可以去放出来两边的一个排水坡度。收藏，点赞加关注，跟着曹工学习更多测量小知识！

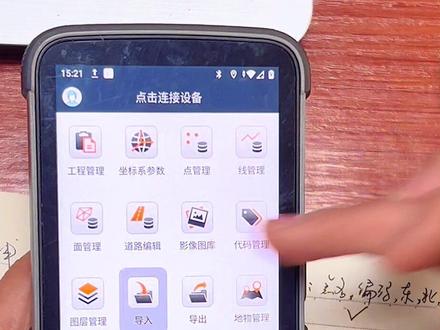

05:44查看AI文稿AI文稿就是现在把电脑上的两个文件，这个文件， dvd 文件跟这个什么跟这个 excel 文件，我都给它导进来，好吧？导到手里面数据线已经接好了，对吧？这数据线接好了，我们先查看一下格式，嗯，接着打开 好。这个格式其实就是什么 case 格式啊？嗯， case 格式就是我们这个嘛，这上面写的点名点码都不要给它搞成它这个没有列出来，它列出来就好了。好，这个是 d a t 格式啊。另外的话，这个这个我们看一下 excel。 嗯，我们来打开一下，看这个 excel 是 什么格式，看 好，这个，这个我就，呃设置了，跟我们这个即将要导入的就是一样的，对不对？好，我就把这两个呢，哦，不是这个，这个对吧？是这个别选错了啊。好，我把这我把 excel 变成名称。 这个东坐标啊，北坐标东坐标高层。北坐标东坐标高层。好吧，文件是这个，好吧。嗯，两个呢？什么复制一下，放到哪里呢？放到这个 id 三守护里面，就这个是守护。嗯， 然后呢来点进去，我们可以选一个，比如说我就放了新文件夹里面，当然你说我可不可以自己。嗯， 在这建一个文件夹呢？也是可以的，你自己也可以单独建一个文件夹。好，建个文件夹放进去，放这里面，然后点它什么？点右键粘贴， 是不是？你看这个文件和这个文件也考进来了，对不对？那我还可以考什么呢？我是不是还可以考 cad 文件呢？比方说我要搞一个 cad 文件，嗯，这个哈，这个我们随便找一个，找一个总图吧。哎，我把它复制一下。 cad 文件是 dwg 格式啊。 好，然后呢？我放到这个 id 三嘛？嗯，还是放到这个里面，然后放到这个新建文件夹二里面， 点右键粘贴啊， cd 图都粘贴过来，你看我把这个，呃文件， d t 文件， excel 文件，还有什么 d w g 文件，就 cd 文件，我都给它考过来了，关闭。那这个考过来了是这个意思，它现在已经在我们这个手部里面了，对不对？已经在手部里面了。 好，先放到手部里面了。好，先放到手部里面了，是吧？ 来，放到手部里面了，然后我现在可以导进来。对，我导到。导到哪文件里面呢？就是比如说我放在幺幺二九里面，幺二九打开了，我在这导入，然后呢？我选这个，我不是有一个第一贴文件吗？我选第一贴，确定好，下一步 在这里找到这个文件夹，根目录就是我们这个，哎，根目录就是文件夹吗？点进去，我刚才放在哪里啊？ 是不是新建文件夹二里面？你看幺幺二九是不是在这？我选选中了之后打开，你看它上面说的，成功导入了二十个点，导进来了，导进来，我们在这看一下，点关里面，看一下。 放在了这个方向点里面了。啊，放到方向点里面了，导进来了，啊，啊，我们再导一个，再导个什么呢？是不是还有个 excel 文件呢？应该是这个 x l s x 啊，我是按照这个去编的，不能选错了。好，下一步 你看它自动出来了，你看，嗯，就这个啊，这个文件夹，哎，打开好，然后它的因为它里面的点名有些是相同的。嗯，它重新建了个点名，看到没有？五杠一，五六杠一，七杠一。 好，导入了，看到没有？导入了，九十六个点在哪里呢？点管理里面，同样它还是放到这个方案里面了。方案里面了， 为什么他放到这个方向点里面了呢？并没有窗户出来。嗯，也不是，就是因为我我，我这里这个地方点类型选的方向点，你也可以放到输入点里面嘛？你，你输入点放到另外一边了， 那比如说我这里选输入点，然后 excel 键，我把这个再倒一次呢？把这道道再倒一次， 然后他建了新的名称，在点管理里面，在坐标库里面，你看他导到这个位置了，他不是放在方向里面，而是放在什么输入点里面。嗯，看到没？ 这个没关系哈，反正你只要是只要是在这里面就可以。嗯，在这也可以放呀，在这个里面也可以放呀。 导进来了，那么我们再导一个 cd 好 不好？好， cd 不是 已经放在这里面了吗？放里面，我们在这来点导入， 我们在这里不选文本文件了，而是选其他格式，其他格式的话可以选这个 dwg。 dwg 就是 cd 文件吗？点下一步，好，选根目录。我刚才不是放在这个文件里面吗？对，这个总图对不对？点打开 好，导进来了，导进来之后我们在放样的时候。哦，你选这个，这个 cd 放样嘛？测量里面写这个 cd 放样 这个地方呀，对，它就会加载进来，把这个 c d 图加载进来。看这个图，你看到没？ c d 图啊，这里不是有些注白点吗？看到吗？嗯，哎，这些注白点的话，呃，如果说你这个图啊， 你这个图周边是对的，我们就可以放样了。嗯，你可以加上捕捉一下。哎，捕捉了之后，哎，发现它这个图啊周围是对的，你可以放样啊，看到没有？你捕捉的跟这个对的上啊，可以用的啊，好吧？
106聚才工程测量
00:56查看AI文稿AI文稿c d 图是小坐标，那 r、 t p 画样呢？需要大坐标，那怎么套图呢？很简单，只需要两个点就可以直接在手机上进行套了，当然了，这些点呢，图纸上都会给，跟着视频学完，回答一个问题，看看自己学会了没有。点击底图校正， 点击添加，首先点同选，使用这个捕捉小箭头呢，在 c d 图上选择第一个点的大坐标进行输入，输入完以后点确认币，继续 继续点图选，使用这个捕捉小箭头，在 c 地图上选择第二个点的小坐标。已知点呢，根据图纸上给的这个第二个点的大坐标进行输入，点击确定，就可以自动计算出套图参数了，再点个确定就能套图成功了。 套图完事以后呢，就可以用咱们的 r、 k k 进行 c 就 换样了。那问题来了啊，如果你的 c 地图外坐标前面有两位数字三九，那么你会用底图校正把这个三九这个代号给去掉吗？
322宿州皖南测绘仪器

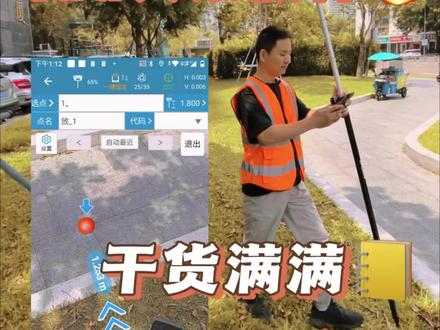

04:30查看AI文稿AI文稿r、 t、 k 常用的三种放样方式，点放样，线放样， cad 放样，今天一个视频教会你。首先是点放样，仪器上点击测量点放样， 点击左上角选点，这里我们需要添加我们图纸上的坐标，点击 添加输入点名，北坐标，东坐标，如果我们需要放高程就可以输高程，不需要，可以不输，只输平面就可以，这里我已经提前输好了。好，我们选中我们输好的坐标，点击确定，点击视觉， 我们只需要根据仪器的指引去找到我们的点位即可。好，你看到一个小红点，把杆尖放到小红点上。 好，没问题，这个点位就找到了，这就是点放样。然后是线放样，我们点击测量线放样，点击左上角选线，这里我们添加一条直线，里面有很多线型，我们以直线为例， 输入线段的名称，自定义输入线段的起点坐标和终点坐标即可。起点坐标，我们点击库选终点坐标， 点击保存，这里可以显示我们线段的总长，我们选中，点击下一步，然后点击放样，点击视觉， 根据仪器的指引，我们可以很直观的看到这条线在现场的影像。如果说这条线比较长，比如说一百米，一公里甚至十公里的线，我们都可以来放，这时候我们就需要添加装备，我们点击返回线放样， 选线，我们点击左上角放桩，桩间距可以自定义，二十米，五十米，一百米都可以，这里我们的线比较短，我们以五米为例，点击放样， 点击视觉，仪器会指引我们先到线段的起点。好，我们找到线段的起点。好，这里我们做好标记之后，我们点击加装，仪器会指引我们找到下一个装备，就是五米间距的另外一个装 好第二个装放完之后，我们再次点击加装，就可以继续放以后后面的装备了。 好，然后是最简单的 cad 放样，我们点击测量 cad 放样，这个时候我们需要先把图纸导入到手部，我教大家一个最简单导入方法，我们点击云， 点击分享码下载好，这个时候我们需要打开手机在微，我们微信里面搜索滑测云小程序， 然后选择分享微信文件，选择我们的图纸，它会生成一个四位数的分享码，我们把这个分享码输入到手部上就 ok。 好， 我们输入分享码，点击获取， 点击使用，我们就打开了手机上的图纸。好，打开图纸之后，我们可以在图纸上选点，比如我要放这个点，点击右下角捕捉，用这个箭头对准我们要放样的点， 它会出现坐标和高程，我们根据仪器的指引去找到这个点位即可。 好，我们找到目标点位之后，我们直接做标记就可以了， 如果要放线，我们只需选中图纸上的线段即可，比如我们这里有一个污水井，我们选中这个污水井，好，点击视觉，仪器就会自动指引我们去找到这个井位， 这里我们可以非常直观的看到这个污水井在现场的位置，实时影像非常直观。好，以上就是我们仪器的三种放样方式，你学会了吗？记得点赞关注哦。
118福田宝佳达测绘好货店
05:09查看AI文稿AI文稿你还在把坐标导出到电脑里面画图吗？今天一个视频教会你如何边测边绘图，测完就下班。好，首先我们打开软件仪器固定解之后点击测量，测量绘图 好，首先我们点击右上角点，我们选择线，我们现在要把这一片区域的地貌测成地形图，好，我们先从起点开始， 好，这里为起点，我们就选择测线，然后选择折线好。测第一个点，我们仪器已经开了，灌倒就气泡，不需要居中了，我们直接放到这就能测 好第一个点。测完之后我们往下走，这条线是一条直线，所以我们只需要测两个端点就可以， 我们走到直线的另一个端点 好，测完之后我们看一下这边有个轻微的曲线，我们点一下折线，选择圆弧好， 我们测圆弧的中点好，圆弧的第三点好，我们放大看一下， 这三个点就成形成了一个圆弧。好，下一个特征线是一条直线，直线的话我们就只需要取起点和终点。好，我们现在直接测终点 好，到达直线终点之后，我们放到直线终点上，然后点击隔线 好，下一段接的又是一条轻微的曲线，我们再再次选择圆弧 好，前面又是一条直线，我们再次选择折线，直接走到拐角的地方 好，我们直接测量，然后这边又是一条直线，我们直接走到拐角地方， 侧点好，前面还是直线，我们直接走到拐角地方 侧点，然后再侧这边还是直线，好，我们侧到这边之后，这边是一个大一点的圆弧，这个圆弧的话，我们为了保持它的特征性，点一下折线，我们选择多点，圆弧好， 侧点 好，我们到达圆弧的终点。 好，我们可以看到这条圆弧好，下面一条又是一条直线了，直线应该是到我们的踩点的起点的位置，这边整个都是一条直线，我们就不用再跑到起点位置了，我们就直接点击闭合 是，好，这一段的地形地貌我们就已经测完了，图纸也已经绘出绘绘制出来了，然后我们地形上还有很多像这种污水井，还有这些树，这些我们都可以测出来， 那比如说我们现在要把这个污水井测出来。好，我们选择 三点圆，三点圆，我们只需要测井盖的外围的任意三个点，他就可以生成一个圆弧。好，第一点，第二点，第三点。好，我们现在这个圆已经生成了。 好，如果我们要测树的话，同样的方法，我们直接后后期可以算出来树的直径。好，第一点，第二点， 第三点。好，现在我们现场地貌已经采集完了，天也开始下雨了，我们赶快把图纸导出来，我们点击返回， 点击测量里面的 cad 画图。好，我们可以直接点击数据，点击导出 d 叉 f， 点击下一步， 然后点击生成微信二维码，我们用微信扫码这个图纸就直接到我们手手机上了，就是这么简单，快点来上哦，记得关注再走哦。
2022福田宝佳达测绘好货店
