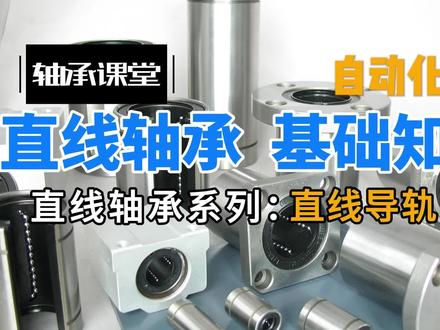

讲一下这种箱式直线轴承滑块。大家好,我是马先生,继续讲直线轴承系列。 直线轴承系列他为了方便安装,就设计了系列的这种总成化的相似直线轴承画块。这种相似直线轴承画块呢,他是用铝合金加工的外壳内装标准的。这种 lm 系列的直线轴承就配这种 常规的标准的这种直线光轴使用就可以了。像这种 直线轴承滑块他是单元化的,安装起来非常方便,就只需要在需要连接的面板上面加工几个孔,然后通过螺栓把这个滑块与那个面板连接就 可以了。这种箱式直线轴承滑块一般都是配合这种铝合金加工的支撑座使用,这种铝合金的支撑座也都是标准件,配这种标准的直线光轴使用,它的成本都是比较实惠,比较经济的。 这种相似直线轴成黄块呢,它主要是有两种标准的常用的长度,一种 是这种里面装有一个标准的 l m 直线轴承的这种标准长度的,还有一种是这个 里面装有两个标准的长度的直线的轴承的,这种加长型的,只有这两种长度是最便宜最容易获得的。他的这个轴的支撑座也主要是有两种最长 常用的标准键,一种是这种叫 s k 型,也叫 s h 型,这种是立式的支撑座,这种支撑座呢一般都是装在这个平面上面, 装在下面一层的这个固定的这个平面上面上面这个这个滑块上面再装另外一层面板, 也有一些应用呢,他是需要装在这个机械的侧面板或者是侧立柱上面就又设计了一系列的这种卧室的支撑座, 这种卧室的支撑座呢,它的代号系列是 s h f 系列,就是法兰式的装在侧面板的,它是可以装在这个面板的内侧,也可以装在面板的这个外侧,都是很容易设计的, 这种也是都是标准件,系列化的标准件,像这一个铝合金材料呢,是比较容易获得,也是比较容易加工的,所以说 市场上像这种这种镶饰滑块也好,还是这种支撑座也好,都存在非常多种的这种飞镖型的设计。比如说像这个支撑座,这种法兰型的支撑座呢, 本来是有这一种 s h f 型的就足够用了,偏偏有些 人呢,他就设计出来一些这种看着是感官上更扎实,然后更厚实的这些这些飞镖的特殊的设计,这些成本就非常贵了,价格就非常高了。也有一些这种为了 简化结构的,这种十字轴的,这种连接件的,这种支撑嘴的设计,这些都是一些非标件专门设计的,相对而言他比这种常规的这种 sk 型的,还有这种 shf 型的,它都是价格贵了很多。所以说呢,一般情况下有这种 sk 型和 shf 型,配上这个 sc 和这种加长型的这种 scl 型的系列的这个直线画块就足够用了。 像他这种都是有系列化的,像这个 sc 系列的这些,他好像最小的从内径六个毫米到最大的内径六十毫米,全部都有这些规格,我就先讲这么多,谢谢大家。


这是个弹弓标准横卧中拉示意图,透视角度可以看到眼睛到城头到目标形成一条直线,这条直线就是瞄准线,然而弹弓没有 a k 上准星,弹道也没有 a k 稳定,所以事实上用弹弓射击并没有那么简单。接下来我们分析一下具体怎么做才能打好弹弓。 这是一个打的过高的示意图,上图可以明显看出弹道线和瞄准线交叉的过早了,就像 a k 缺口过高了, 如果目标足够远且恰到好处,也会打中。透视图里眼圈里的点是你的瞳孔,此时你的眼睛瞳孔就是 a k 的 缺口中心。玩过真家伙的都应该明白, 这个是打中了,我们细细观察看有什么特点呢?对的,你说对了,瞳孔到撑头到目标三点一线, 皮豆到工头正中间到目标形成一条弹道线,与瞄准线交叉于目标中心。这里假设打低了呢,就将 a k 的 瞄准缺口调整过低, 那么自然就会出现瞄准线与弹道线永不相交的情况,自然也就打不中目标了。前面说了打高打低的问题,现在讨论偏左偏右的问题,如这个画面弹道偏左了,这里思考一下是什么原因造成的呢?来,我们接着看 停,就是这里。这个透视图可以看明白了吧?图上是不是看得出来了,但道线与瞄准线根本没有重合。彭,我秒答有个要求,就是上下皮筋重合,用皮筋延长线对准目标。这个要求还记得吗? 我们接着看一下正确的横握秒打的俯视效果,这是第一视觉看到的情况。上下皮筋重合,其实就是要求你用弹道线瞄准目标,没有比用弹道线瞄准目标更精确的了,就像 a k 的 瞄准系统一样,缺口照门到准星到目标物 一条直线。如果忽略风向等因素,理论上弹道是没有左右偏移的。中拉、横握、秒打的技巧和要领请认真听。第一, 上下皮筋重合,用弹道瞄准解决左右偏移问题。第二,固定拉锯。固定拉锯是用来固定弹道抛物线的弧度的,这是解决高低问题。前面这两点是核心要点,后面是技巧。第三, 后手先自然拉到位再推弓,可以解决拉距不固定问题。第四,上下皮筋与弓门形成一个等腰三角形,也就是说上下皮筋拉开同样的长度,保持上下皮筋拉力一致,否则容易出现爆弓门、抽手等。第五,配置合理, 不要盲目追求出速弹,弓不是 a k, 没有糖,没糖线不存在陀螺效应,所以高出速容易发飘。后手固定,高低用前手调整,如果被撑头阻挡,可以用小夹角打,还是用弹道瞄准,小夹角的弹道在弓门中间。第六,后手捏都要正确。 细节看本视频,记住,如果捏都撒放都正确,持弓正确,但道永远都是在宫门中间向前延伸的。到这里,大多数的问题都解决了吧?

大家好,本次分享将深入探讨直线轴承的核心原理与直线导轨的对比、分类、选型以及实际应用场景,直在帮助大家更好的理解和选择合适的转动部件。首先我们将了解降低摩擦力的基本原理,接着重点对比直线轴承和直线导轨的差异。 然后我们会详细介绍直线轴承的分类,之后讨论选型时需要考虑的公差配合和材质。最后我们会拓展到衬套等其他相关部件。首先我们来看第一部分核心原理, 降低轴与轴套之间摩擦力主要有两种方式,第一种是改向滑动摩擦本身,比如通过润滑或者使用像石墨这样的自润滑材料,这是我们比较熟悉的方式。第二种也是更高效。在精密机械中更常用的方式 是通过引入滚珠等滚动体,将滑动摩擦转化为滚动摩擦,这也是我们今天介绍的滚珠型直线轴承的核心工作原理。这张图直观的展示了两种摩擦的区别,左边是滑动摩擦,物体 直接在表面滑动,阻力大。右边是滚动摩擦,通过滚珠的介入大大减小了阻力。我们今天讨论的直线轴承就是利用滚动摩擦原理工作的典型代表。 接下来进入第二部分,我们来详细对比直线轴承和直线导轨,从外观上看,它们就有明显区别。直线轴承结构更简单, 通常由一个轴承和一根光轴组成,而直线导轨则是导轨和滑块的组合,它们的特性和适用场景也因此截然不同。在安装结构上两者各有优势,直线导轨因其高刚性,非常适合像这样的旋臂式结构,能够承受较大的偏载,常见于对运动精度有高要求的场景。 而直线轴承配合导向轴更适合构建多点支撑的框架式结构,这种结构通常安装空间更紧凑, 且对安装精准的要求较低,在大负荷或常规检测设备中应用广泛。在性能方面,直线轴承的优势在于阻力小,适合中小负荷和中高速的应用。它的另一个特点是允许一定角度的旋转, 这在某些场合是优势。而直线导轨则在精度、刚性和负荷能力上更胜一筹,当然价格也更高,选择时需要综合考虑这些因素。第三部分,我们来看看直线轴承的具体分类,最常见的是法兰型和植柱型,法兰型带有安装法兰固定方便,植柱型则更为紧凑。 此外还有各种加宽、加高、加长型等,可以根据具体的安装空间和附加要求进行选择。第四部分,我们谈谈选型要素。直线轴承系统由轴成本体和导向轴两部分组成。导向轴的材质直观重要,直接影响整个系统的寿命和精度。 我们推荐使用四十五号钢度硬各轴承钢或不锈钢材质应避免使用普通碳钢。公差配合是选型的另一个关键。直线轴承和导向轴的配合通常选择间隙配合,如计六或 h 七。 同时,导向轴的表面粗糙度必须足够低,推荐在 a r e 一 点六微米以下,以保证运行的顺畅和精度。最后我们拓展一下看看衬套。衬套属于滑动摩擦,与直线轴承的滚动摩擦不同,它的优点是结构简单,负荷能力强,特别适合低速重载的场景,并且成本更低。 在垂直机构中选择时,一个重要原则是导向轴的直径不能小于驱动端的直径。对于衬套,其公差配合的选择更为多样。 g 六和 f 八用于中精度场合,区别在于运行方式是间隙还是连续。而 d 八和 e 七则用于 精度要求不高的中低附在场景,正确选择公差才能保证机构的稳定运行。最后我们来总结一下, 所有直线运动部件本质上都可以归为两大类,滚动摩擦和滑动摩擦。左边的滚动摩擦以直线轴承导轨为代表,核心特点是通过滚动体来隔开两个接触面,因此摩擦系数非常小, 最大的优势就是追求高效率、低阻力和高速度。右边的滑动摩擦则是以衬套硬轨为代表,它的特点是接触面直接接触,这让它天生具备更强的承载能力,更好的抗冲击性,而且结构往往更简单,成本也更有优势。 理解这两大类的区别,以及它们各自的优缺点和典型应用,是我们在设计中正确选型的基础。下级学习滚动轴承。


瑞士 sneeburger 世耐博格成立于一九二三年,是全球精密直线运动技术标杆品牌,以高刚性、高精度、长寿命著称。其直线轴承覆盖交叉滚子、滚柱、滚珠等类型, 核心产品含二二 n 交叉滚子导轨、 monnerio 重在滚柱导轨、 minnerio 微型导轨等。产品采用精密研磨滚道复合保持架与全脆硬轴承,钢硬度五十八到六十二 a 叉二 c, 实现低摩擦、无爬行、高承载与强抗侵蚀率。 四列滚柱、交叉滚子等结构,适配高速重载、真空级洁净室等严苛工况,广泛用于精密机床、半导体设备、医疗器械、光学仪器、自动化产线,可提供亚微米级定位精度定制化方案。 凭借瑞士精工与百年技术沉淀,十一堡格直线轴承成为高端精密转动领域首选助力设备,实现稳定、高效、精准的直线运动。 抖音 抖音。
