泰和安消防蓄电池怎么供电接线图
大家好，我们在直播讲解的时候呢，经常有朋友问，在接四线制的消防设备的时候，我们在哪里去二十四伏电源，那一般呢这种消防电源呢，我们把它叫做消防专用的联动电源盘， 主要是为了接我们的消防联动设备，比如四线制风机或者四线制模块，接水泵的时候我们可以用到，这是泰汉的 t e d 零八零八的消防专用电源盘，跟普通电源相比，他有主电源和备电源，主电源呢就是接我们的消防电源， 而备电源呢是接我们的控制柜，里边会有专用的备用电池。后边呢看他的接线方法。第一组线呢为二百二十伏的电源线，用于接消防专用电源。第二组线呢为 bat 正负极为 备电池的接入电源，二十四正，二十四负为输出控制端，用于接到现场四限制的消防设备。拉一组 b v 线，最后呢我们还有对应的一组 a b， 这是跟我们的消防报警主机进行通讯的通讯线端子，如果电源有故障的时候，可以抱送到我们的机动型火灾报警控制器。
粉丝4.8万获赞12.4万
相关视频
01:11查看AI文稿AI文稿大家好，我们在消防线路接线当中呢，经常会应用到二十四伏电源，它主要是给我们现场的四线制模块或者四线制声光来进行单独供电。 那我在实操应用当中，有很多朋友经常问到二十四伏电源到底需不需要区分正负极，如果现场没有标识，怎么进行查看它的正负极的接线？万用表有两只表笔，一只红色表笔，外加一组黑色表笔，把它的档位打到二百伏的直流档位 打到二十四伏的两组端子如果显示为正数，那么红色标比为正极，黑色标比为负极。如果实测为负数， 那么黑色标比为正极，红色标比为负极。说明在二十四伏电源输出的时候是区分正负极。 而在现场设备的接线应用当中呢，我们需要查看它背后的接线端的说明。第一第二为二十四伏电源输入接到主机的输出端，它标注的是无极性，因此我们可以判断 主机的输出一般是区分即兴，而现场设备要根据它的设备的端子说明来判断是否要区分即兴。我们很多现在四线的设备都是无极性的连接，方便现场去接线应用。
70泰和安

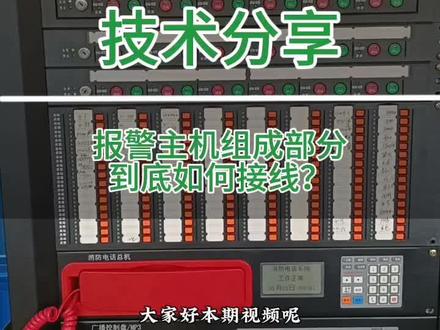

01:08查看AI文稿AI文稿大家好，本期视频呢，给大家介绍一期泰韩的三零幺六 n l 星国标主机都需要布置哪些消防线，在现场安装使用时，我们首先要布置一组二百二十伏电源线， 其必须采用消防专用电源。一组灵活地线用于给主机来进行供电，接至主机电源盘之后转为两组输出，其中一组输出给到我们的电源板，主板 第二路输出用于给四线制模块升光进行二十四伏供电。消防广播系统布线分为广播控制盘外加功率放大器，广播控制盘供电为内部并列一组 dc 二十四伏功率放大器供电，用 ac 交流的二百二十伏来进行供电， 倍电可以根据现场情况接入，同时可以设置屏蔽消防电话线供电 dc 二十四伏直流电源，此时广播盘和消防电话可以共用一组二十四伏，而总线盘和多线盘的供电同样取自主机内部输出的一组二十四伏正负在内部进行并连。 以上就是通过二百二十伏的转换到内部，监视我们不同的消防联动设备它的内部供电接线。
46泰和安
00:41查看AI文稿AI文稿今天我们介绍一下这个泰和安的输入输出模块啊，这是一个输入输出模块，三二零六的。 好，我们可以看一下这个接一接二呢，是它的一个总线， r e t r 就是 它的反馈线，欧正欧负呢，就是它的一个输出线啊，然后这个是有缘的有缘模块，这个总线自带二字符的，这个 o e o 二呢就直接接我们的线圈就可以了， 设备就可以直接动作，他是一个电瓶输出的，适合接那些需要持续动作的设备啊，比如像风机啊，还有那个水泵之类的。如果想学习更多内容，可以评论区留言，或者右上角点击头像。
19杜门消防徐老师

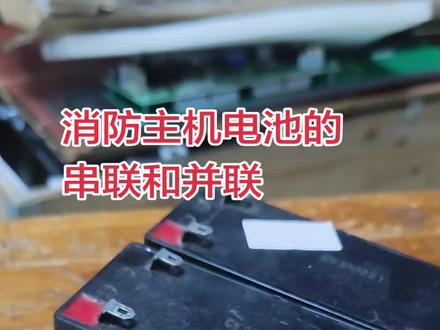

02:19查看AI文稿AI文稿这两节小的蓄电池，每一节呢有一十二伏容量，一点二安时， 这个电池已经坏了，这么量的话呢，是量不到一十二伏的了啊，它是直流的电池呢，是有一个正负极之分，就跟我们的干电池一样的，有一个是凸的头啊，就是正极，这里有红色表示， 有一个是平的屁股那么腹肌啊，我们就用黑色的油漆表示，嗯，那么电池的话，两个电池，我们消防上一般要求的是二十四伏，所以需要两个一十二伏串联起来， 那么我们讲一下串联和并连电池的啊，那么电池的头是在我们给他侧方，这个侧方的角，这是头啊，那么这是十二伏，这个是零伏，另外一个也这么放啊， 那也是零伏跟十二伏，那么用电线把这个头和头连起来，当电池的正极， 那么这两个负极连起来，当电池的负极，那么我们那两根悬空的那两个线呢，就是一十二伏了啊，那个叫并连啊，他们并排的，那么如果说我把这个电池踩在他头上啊，呃， 从这个地方引一根正极出去啊，那么这个脚呢，要跟他的头连起来啊， 跟另外一个的电池的头不能跟自己的头，否则短路了啊，他的脚跟他踩在那个电池的头上连线，那再从这个下面这个电池拉一根线出去，那么等于这里一根短接线，那一根长线又一根长线，那么这个高度呢，就是 二十四伏了，这两个电池呢就叫串联了啊，呃，一般消防上报警主机用的呢，就是串联二十四伏 作为备用电源啊，所以的话一根线来跨接连接的短接线在下面一根，当然电池不要这么摆放，要给他竖着摆放就好了啊。
48消防入门
02:04查看AI文稿AI文稿像那种只需要动作一下的执行器脱扣器，就用我们的脉冲的输入输出模块。我们来看一下三二零六的这个输入输出模块啊， 这个是 g 开头的就是我们的通讯线， o 开头的就是我们两个输出线， r 开头的就是反馈线，我们接一下这个输出呢，我们就接了一个灯泡反馈，等下我们短接一下就行了。好，首先看一下信息，查询本机信息，回路信息。 嗯，这是一个七号地址啊，我们看一下七号在不在线登录。在是。好，那我们就可以去启动它，它这个类型也登记了。启动方式呢，有两种，一种是给它定义到总线盘去启动，一种就是 手动启动，那我们手动启动它启停设备地址操作，或者按编码操作，按编码就是它的二次码，二次码操作都可以，按地址操作也可以，它是一个七号地址，就是一回路的零零七，点击 f 一 启动。 好，我们看那边灯泡呢就点亮了，那我们短接一下这个反馈线呢，看它会不会亮。 好，这样反馈线也会亮。那这个模块呢？你看它是一个持续动作的，那就是一个电瓶输出的一个输出模块， 这个一般就用到我们需要持续输出的一个设备啊，像我们的风机啊，水泵，他那种持续输出的，像那种只需要动作一下的执行器 脱扣器，就用我们的脉冲的输出出模块。如果你想成体系的学习，想动手落地的，可以来到我们消防实操训练营，担心学不会，不知道合不合适的，可以点我头像咨询领取课程，让你先体验再决定。 我们主打拆解式教学，气体灭火、消防积水报警主机全覆盖，从构造拆解到接线调试、编程，线上学理论，线下练实操，专治 有证无经验，没人教没人带的难题，学完后还有持续保障。我们的核心优势之一，复证一年的八对一专属答疑，报班就配专属答疑群，八位专业老师随时在线现场难题学习卡壳实时远程指导，买课就送整支进入团队，做你的坚实后盾。感兴趣的话欢迎大家随时咨询！
11杜门消防徐老师
05:21查看AI文稿AI文稿我们通过这个输入模块去做门禁项目啊，来实现门禁断电，那么我们可以看到这个呢是一个生产日期比较新的输入模块了，这是良心商，良心商家呀，我上次买的输入模块，这都包浆了，而且我买的是全新的，不是二手，它的生产日期是二一年，这个真行， 那么我们来说门禁这个事，那么我这个工作室呢，正好有一个门禁，我们可以看到这个门禁电源呢，是我们康字的门禁电源，那么这个呢就要涉及到消防和 安防两个领域了，不过呢我正好这两个领域我都懂，我都熟，那么我们可以看到门禁电源中有一个消防联动装置啊，就是具备了两个，这两个就联动正联动负，那么我们在这个正负里去输入一个啊，十二呢到四十八伏以内的，我们用消防总线电压二十四伏，那这个时候磁力锁呢就会断电，门禁强行打开， 懂了，接线原理就非常简单了，那么我们这款这个门禁的接线呢，跟我们去做消防墙漆的接线是一样的，我们只需要使用二十四伏的这个电去去控制就可以了，所以这个项目呢也是非常的简单。那么 有些杂牌的门禁电源，他是没有我们的这个消防的正负输入端子的，这里我就不说了，因为一般我们项目呢用的是像华子啊，或者是康康这种大牌门禁电源。 那么输入输出模块的原理呢，就不用多做一个描述了，输入输出模块呢，它的接线呢就是我们 z 一 z 二总线，第一第二二十四伏电源线，第三第四是辅助电源输出，这个不管，那么我们去怎么接呢呢？我就跟那个我们平时一样，我们先把这个模块的这个 第四呢要和 com 去短接，用一根短接线呢，我们要把第四和 com 去短接，然后我们用 n o 为正，第三为负，这样去输出，那么模块呢，需要第一第二的二十四伏和 z 一 z 二的总线， 那么本人呢是名副其实的不爱偷懒大王，所以呢我直接从火药报警控制器的 s g 加 s g 减，也就是这两个端子呢，我直接引出了二十四伏，那么这两个端子呢，我们正常是火警时输出，但是我们可以去修改成电源输出，让它时刻输出二十四伏电源， 这就是从 s g 加 s g 减端子引出的两根线，我们去对接我们的输入输出模块，模块编码这一步没什么划算， 好，写录成功， 下面对模块进行接线，我们先接二十四伏的电源线， 好，我们拉过来了一组总线，再接上模块的总线， 好，接上了电源线和总线，接着我们把背空设备呢，启动你的二十四伏的这个线，我们再给他接上，这是我们的门禁， 那这个时候我们就要注意不要让这两根线的直接接，我们要先把第四和 com 去短接，准备一根短接线，短接第四和 com。 好， 然后我们再去把我们这个门禁再接，这个正极呢，我们给他接到 n o 负极呢，我们给他接到第三。 好，最后呢我们只需要在我们的，因为门禁呢这个门禁电源呢是不支持反馈的，我们在他的反馈端子上呢，直接并上一个终端电阻就可以，就是你买模块送的这种终端电阻 啊，阻值一般是四点七 ko 的， 我们给他并上好，我们接好线的模块呢，就是这个样子，我们将模块扣上， 可以看到我们模块正常巡检，火灾报警，控制器端主菜单信息，查询本机信息。好，老规矩，我们先注册一下设备，整一下设备，注册 好系统自动重启，我们信息查询，在登记下确定了，我们登记的是十九， ok， 然后我们再编上相应的启动程序，这里就不拍了，那么我们还要再对设备进行定义，我们点击控制器设置回入设备定义啊，我们去给他定义好，这个时候我们就进行定义 好，就是我们的地址啊，填写十九二次码，根据你自己自己编填写十九，我们设备类型呢，因为他这个是切这个门禁，没有这种设备，我们就填幺二三输入模块就行，然后呢他的设备呢就是做反馈，我们也可以在安装位置里改一下，改成切断门禁也可以。 好，这里我就写完了，然后呢我们点击选择返回好，然后我们点击确认，然后我们试着去启停， 按地址操作好，我们这里把地址号写成十九，按启动 好，这时候我们输出模块就动作了，对了，我们还要在系统设置，然后我们在工作模式这里呢，把这个输出类型呢，我们给它切换成电源输出，这样的话它就有电切给他。好，这个时候我们就会发现门店成功断电，记得点赞关注哦。
01:21查看AI文稿AI文稿今天呢我们给大家分享一下泰韩的三零零八 n l 系列火灾报警控制器如何进行联网接线，那么联网呢，是一般我们如果有分机，有集中机的时候，我们需要通过主机之间进行联网， 联网之后呢，主机可以显示分机的信息，通常是有一组 h l 对 应的接线端子，此时对应的下边呢，会有一组联网卡去布置一组双角线。第一台我们需要设置成一号机，零零一，第二台呢我们需要设置成零二号机， 网络地址输入零零二。接线时需要注意 h 红线跟上。一台呢需要对应 l e 为对应的黑色线，代表负极线。首末端呢，我们务必要加上一个一百二十欧的终端电阻，来提升它的通讯的稳定性。 接线以及设置完成，我们通过二联网信息，此时会有对应的网络注册，点击 f 一 直接将一号机二号机直接联网成功，那现在显示联网数量零零二代表联网成功。分机有信息的时候，可以在主机端进行显示， 或者我们如果通过主机可以操作全局复位，这个全局复位呢，就是对应我们的联网操作，对应的分机的复位操作，分机主机同步复位完成，代表联网成功。
106泰和安

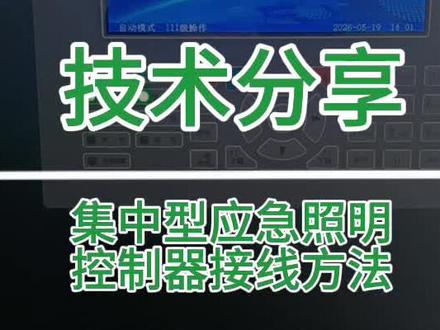

01:08查看AI文稿AI文稿本期视频呢，咱们给大家介绍一下泰汉的应急照明控制器如何进行接线以及它的应用方法。应急照明控制器呢，我们主要是用在集中型的应急照明系统，主要用于配接集中电源或者是应急照明配电箱。我们是通过 h 一 l 一 这组看联网端子连接 第二组， h l 是 与应急照明控制器之间进行联网，在点位多的时候，我们需要多台控制器连接。 ab 端子同样为通讯线与火灾报警控制器来进行联网，当火灾报警主机接收火灾信号之后，直接通过 ab 联网线给到应急照明控制器来实现远程抢起。 如果火灾报警主机无法跟应急照明控制器直接联网通讯，那我们可以通过第二种的降级方式干接输入，就是我们给他一组无源干接点的开闭点的信号，只要这两个段子进行断接，那么我们的应急照明控制器直接进入到强行状态， 在模块选型时，可以选择三二零七的二线制无源模块来进行触发。当现场灯具有应急有故障的时候呢，我们可以通过消防控制室进行集中显示。
51泰和安

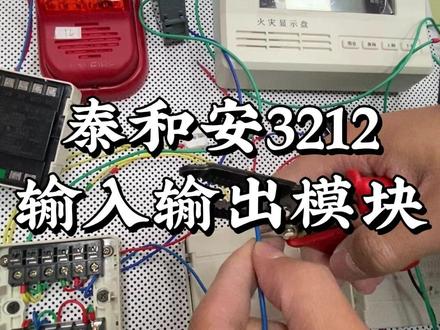

02:48查看AI文稿AI文稿大家好，我是小徐挑战每天带大家掌握一个消防知识，今天我们讲一下三二幺二的一个输入输出模块，它可以当做有源，可以当无源。我们先讲一下有源怎么接，我们打开看一下它这个 第一呢总线 n c 长臂，第二呢是电源线，第二和第三第四呢也是电源线，第一第二呢电源会传到我们的第三第四 com 是 一个开关量， r 一 呢是我们反快线。好，看完这些端子之后呢，我们去接一下。 好，这个是我们的总线，我们都刚刚已经并过去了，并到我们主机那里了，并到主机的总线端子，这个是电源线，我们接接到电源上找一个二十部电源过来给他。联通 现在第三第四呢也获得了一个二十部电，我们在这边第三第四在这边。那我们看下怎么接的任意一个二十部电呢？给到我们的这个要接的一个设备的线圈的任意一个端子。 好，那这边还有一个即兴没有给，那这个即兴先不给，那我们任意一个看下任意一个 com 和 o 找一下 com。 哦， 在这里等一下，我看下这个线要怎么剪，这个线还要穿过去这样剪，我们拿个拨线钳给它拨一下。好，我们把这个剪一下， 这个时候我们另一个机械给它扭紧，有点松。好，我们有一个电源已经给到这个线圈了，那这个另一个机械呢？就穿过去给到我们这个开关样的任意一个端子穿过去。好，给到任意一个端子啊，我看啊，给到这个 给他这个 com 吧啊 com 好， 给他 com 之后呢，剩下的任意一个一个线，再给到我们的这个线圈就接好了，都是任意啊，任意一根线，先是电源的任意，我们先把它接好，接好再说啊，接在这， 那就是这个电源里面任意一根，第三第四任意一个线给到我们线圈，然后这剩下的任意一个呢，给到我们这边， com 这个开关量任意一个端子，因为这两个是通的，然后剩下的一个任意一个开关量呢，再回到我们这边的 这个线圈就接好了。那我们去起一下，看能不能启动它，看看有没有闪 好，可以再闪，我们就去启一下，点击用户设置启停设备，按地址操作，零零九 启动，我可以看到那边，然后那边就启动了。反馈线没有接反馈线呢，它是这样加了个电阻啊， 如果你想接的话，就接他一个公共常开上就可以动作啊，这不好接，这个电阻加在你就不好接了，那我们就不接了。这个模块呢就给大家讲完了，本期视频就讲到这里啊，感谢大家观看。
04:04查看AI文稿AI文稿扣上模块，风机立马运行了起来，风机运行指示灯也亮起。大家好，我是小刘，今天这期视频给大家介绍一下太和安的输入输出模块如何接线。消防风机控制柜，这是一个排烟风机房，这是他的风机控制柜， 上面呢是一个吊装的柜式的消防排烟风机。打开控制柜看一下里面的接线，因为它里面没有接线图，那我们就直接看它的接线端子排的标识，前面这两个端子呢，是去二百八十度防滑的接线端子，这个呢是二十四伏消防模块接线端子， 这两个端子给他个二十四伏电压就会启动风机，他呢接了个红白线，到了我们的输入输出模块后面，这个呢是信号消防模块接线端子，也就是风机的运行反馈信号， 这根红蓝线呢就是接到了输入模块的反馈端子上，所以这四个接线端子呢，就是需要到我们输入输出模块的接线端子。我们再看一下这个输入输出模块， 这款呢是泰和安的三二幺二输入输出模块，编码是九十三号，这是一个四线制的二十四伏有源输出模块。用螺丝刀拆下它的模块头，看一下内部的接线， z 一 z 二是回路信号线，不分正负极，就是左下角这个红蓝线， 就是到报警主机的回路信号线。第一第二是模块的二十四伏电源线，不分正负极，就是右上角这个红白线，他是从报警主机或者电源盘过来的二十四伏电源线。第三第四是输出二十四伏电源线，就是到了我们风机控制柜继电器的电源线， 这个 c u m 和 a o 是 一组无缘常开点，就是分别压着红线的这两个端子，模块动作后，这两个端子就会导通闭合。 这个 r e t 一 和 r e t 二是模块的反馈端子，就是左上角这个带电阻的红蓝线，这根红蓝反馈线就是连到了这边风机配电柜刚才说的反馈端子上， 这两个端子呢，它接到了这边保护开关的常开点上，当保护开关动作，风机就会启动，这两个常开点就会导通闭合，反馈给我们的输输出模块。再看一下输出二十四伏的接线，第三端子连接了一根短接线，连到了这边的常开点的 n o 的 接线端子上。 常开点的另一个 c o m 端子和第四端子，也就是这个红和白线，直接压到了这边配电柜的二十四伏的接线端子上， 这个端子呢接到了这边二十四伏中间继电器的十三十四角上，也就是说这两根线可以启动二十四伏接电器，从而启动排烟风机。 我们用小螺丝刀把这两根线接在一起，模拟一下模块动作，这两根线导通闭合，然后把模块头安装在底座上，看看风机能否启动。 扣上模块，风机立马运行了起来，风机运行指示灯也亮起，此时模块也收到了反馈信号，我给大家讲一下它的工作原理。当模块动作后，它的常开点就会导通闭合， 就会输出一个二十四伏的电压给到我们的继电器，继电器动作后就会启动这个控制与保护开关，就会导通三相电到我们现场的风机，从而启动排烟风机，同时保护开关，常开点闭合。 反馈给我们的输输出模块。兄弟们，这报警系统手稿纸必须人手一份，里面全是硬核干货， 系统接线图一目了然，工作原理讲的透透的，关键是不懂的地方直接扫码看视频，手把手教你上手，不管你是纯小白还是想进阶大师傅，有他在手，少走很多弯路，赶紧冲吧！ 好的，这就是我们的太和安输入输出模块如何接线风机控制柜。今天的视频就到这里，感谢大家的观看，再见！
98消防小刘呀
01:02查看AI文稿AI文稿大家好，本期视频呢，咱们给大家介绍一下台涵的二线子模块 tx 三幺幺模块在消防系统当中的应用，那这款模块呢，我们主要是二线子的一个应用，可以直接将它的信号总线接入到我们的声光首报的总线回路当中， 那么二线子和四线子我们可以通过它的接线端子说明来进行识别。 z 一 z 二为信号总线输入输出端呢，我们可以识别它的欧正欧负为有源脉冲输出。 通常我们在接切电的时候可以用有源脉冲模块，当模块接收总线命令之后， o 正 o 负会直接启动输出，这样的二十四伏芬利托扣器启动切电之后可以 回来一组叫反馈命令。 i e t r t 二接收的是一组信号输入无源节点。我们来分享一组天线图 分离脱扣器，输出端对应 o 正 o 负，区分正负极反馈端， r e t r t 二对应了我们一组反馈无源节点。最后呢，我们需要在末端并连一个十前 o 的 终端电阻用于剪线功能。
57泰和安

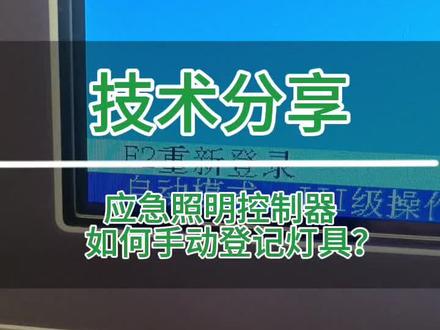

01:14查看AI文稿AI文稿重新登录，我们在上一期视频当中呢分享的是应急照明控制器如何进行接线，那么有粉丝在后台留言问主机跟现场的集中电源还有灯具之间配件之后，没有办法进行手动登记，我们如何确认 其应急照明控制器是需要跟应急照明集中电源之间进行联网，通过 h i l 端子进行接线是来到应急照明集中电源。而灯具想要在应急照明控制器登录，需要接入到集中电源的回路当中， 检查现场线路。接入完好之后，我们就可以操作应急照明控制器来实现手动登记注册菜单按键本机信息，可以查看所连接的集中电源以及配电箱，如果是自带电源系统，我们连接的是配电箱，我们需要手动登记。点击 f 二，点击确认按键， 主机呢会直接显示到登录中。登记注册的过程，我们先需要确认集中电源有无登记电源，连接完好登记注册，再去排查对应的灯具有无正常登录，以及设备类型是否一致。要依次排查应急照明控制器 和集中电源有无联网卡，以及接线正负极是否保持一致，手末端有没有一百二十 o 的 电阻，如果现场集中电源有充卡，也可能影响现场设备的登记注册。
45泰和安
03:14查看AI文稿AI文稿哈喽，大家好，今天呢给大家讲一下我们低压压力开关的一个接线，用我们继电器去控制水泵的一个接线方式啊，那么昨天的视频呢，我们讲了我们最基础的一个接线，但这样的话呢，如果我们接了水泵，会有电压流过来烧坏我们的设备和你， 所以今天呢，我就给大家讲另外一种继电器的接法，也是我们目前最符合规范啊的一个接法，那么我们首先呢先使用一根 线，那么我们这根线呢是从我们继电器的啊，十三为正，十四为负的这个我们给他一个二十伏电压，让我们的二十伏继电器吸合的角引过来的线，引过来的线之后呢，我们给他把这根线的这个 正极呢，就是个红色的这个线呢，我们给他接到这边啊，又把这个输出线的一个压线钳压线这个器这块啊，然后呢另一端呢，我们去和我们二十四伏正极直接进行短接，然后蓝线我们给他压到我们的二十四伏电源负极，这样的话呢，只要我们压力开关动作， 因为大气没有压力，我现在按下启动点模拟在这个动作，那么我们的输入模块会报这个，这个是输入模块的事了，输入模块的配件是看上期视频啊，他就会报给我们的火灾报警器一个监管啊，那么这个另一个呢，就是我们直接通过我们的继电器，让我们继电器吸合来，我再重新来一下，大家听下这声音啊， 看这个时候继电器就吸合了，吸合之后呢九和五呢就是我们的常开触点，常开触点只要导通了啊， 那么我们就可以在常开触点里啊去进行接线，直接接到我们水泵控制柜，当然我这块没有真的水泵，我这边用个继电器控制我们的小灯替代，直接去接到我们的水泵控制柜，可以直接给一个短接信号，所以我们现在指示灯已经点亮， 那我们要输入模块接哪呢？那分情况，如果你用的是十四角，十二角这种角数比较多的继电器呢，我们是可以直接接到下一组常开触点的，那如果说你用的是我这种八角继电器呢，那没有关系，其实呢有一个很好的办法， 我们可以找到一组我们的长臂触点，就是说我们在我们的压力开关没有动作的时候，我们的压力开关没有动作，我们去使用万用表找一组现在通的触点，那么我们可以看到现在呢是我们的九和四去导层，那么我们只要启动我们的低压压力开关， 好，我们启动了这个低压压力开关，九和四呢就不倒通了，那这就是一组常闭触点，那很多人会问啊，我们的输入模块他只任常开触点，怎么办呢？那这样一步就好办了， 那像太和安的这种模块呢，它的用途是非常广泛的，我们可以直接使用太和安的高级无敌能玩和平精英的编码器。我们点击三写地址啊，然后呢我们先写完一个地址啊， 然后我们再点击参数设置好读取中，这个时候呢失败的话呢，我们就要多试几次，直到它能够成功读取。好，这个时候我们看就可以看到一个信号选项， 那么默认呢？泰和安模块的信号呢？它是一个开，意思就是说我们输入常开信号，然后他能识别并且报给我们回来望远控制器，但是如果我们选择了 b， 那 就是输入就是他那个信号要一直有，要断了还不行呢。这就是我们接长 b 模块，不是长 b 的 这个触点的时候的一个方法，我们给他改成 b 就 可以了， 这个时候呢，他的继电器接法就完成了，我们打开低压压力开关啊，这个时候我们既书中模块爆了，同时我们的指示灯也得以成功点亮。行了，我承认你和我长得一样帅，记得点赞关注哦！
131滨滨小学生弱电技术

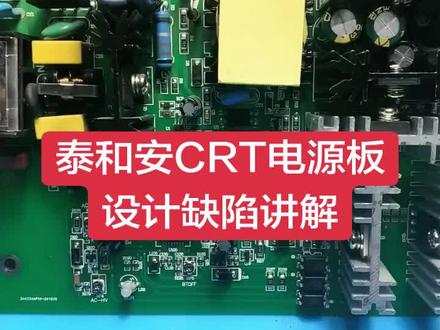

01:10查看AI文稿AI文稿这是台湾 c r t 的 供电的电路板，呃，这边是背电，这边是他的有有两路输出，一个五伏，一个十二伏，今天我们来讲解一下他这个板有个设计缺陷，呃，就是这个地方， 这个地方用久了是必烧的，这个地方一定会烧，无论是你怎么使用，这个地方肯定会烧的。他的设计失误在哪里？就在这个二极管， 他这个二极管我们本来是用来吸收那个尖峰电，尖峰电压的，来释放这个尖峰电压，还有那个多余的电流， 而他这里是安装反了，他出厂的时候就安装反了，他就导致什么呢？导致我们工作的时候他就一直在释放这个电路，这里就形成了一个通路，所以这里电阻包括二极管就全部一直在工作， 就是只要你通了电，他就在工作，所以这个地方就会发烫，最终就容易把它给烧焦掉。所以懂修的人一定要把这个给调换过来，千万不要按照他出厂的设置的时候这样，这样安装，一定要把它调过来。
55消防主机维修
01:10查看AI文稿AI文稿大家好，咱们本期视频呢，给大家介绍一下，在消防应急广播系统当中，我们经常会遇到两个端子叫定压输出一百二十伏，他如何进行接线以及他的应用， 那这组定压输出一百二十伏呢？我们主要是用在消防广播的功率放大器当中，目前功率放大器是通过集连线来到我们的消防广播的广播控制盘。广播功率放大器一般分为三种型号，一百五十瓦，三百瓦的广播控制盘。广播功率放大器一般分为现场扬声器的数量来进行配接， 我们在接线时呢，也可以用双脚线来进行接入，一旦广播应急之后，广播功率放大器就会进行应急启动，此时直流电压会转换为交流，一百二十伏 用于输出应急广播音频，来到现场广播模块来实现应急广播的播放，就是我们对应的一组音频输出控制线，随着他的一百二十伏的电压波动值来实现我们广播大小的声音。 最后呢，我们来附一组电压输出广播接线图，从主机布置一组信号线和一组电压输出一百二十伏姻缘线，输出模块启动之后就可以输出广播音频，由直流变交流。
287泰和安
