光伏防逆流互感线圈的接线方法

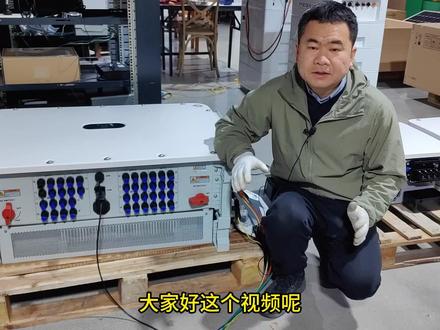

大家好，这个视频呢将介绍一下我们这套华为五百五十加满三项光伏逆流系统，怎么去接线这边呢是它的这个光伏输入，它一共呢有六路 n b、 b、 t 啊，每路 n b、 b、 t 上面大家看一下，它要有三串的这个交流输入， 三六十八，一共是十八串的这个记录输入啊，现在这个光伏记录端子呢，它是能够测温度的，现场很多的情况呢，可能这个连接器接触不好会导致这个烧毁， 但是有了这个温度的测试呢，一旦发生温度过高，它是能够关断的，保护整个连接器啊，这个地方呢是我们的通讯口，那个线呢，大家接好以后呢就往这边一插就好了，我们在接光伏线的时候，大家一定要注意啊，把这个开关处于关闭的状态，那个我们才能接光伏线， 接完以后呢我们再把这个开关去打开啊，这个呢是它的这个 usb 接口，这个是插数据棒的，我们这套系统呢这个数据棒呢是不用插的，会有一个主控设备呢，把数据统一的放到这个云平台之上。 另外呢我们是有两个屋顶，一个屋顶呢是有两台滤变器，另外屋顶呢是三台滤变器，每个屋顶呢我们这个四八五呢都是串联的，这个呢是交流接线啊， 黄绿红蓝是 a、 b、 c， n 啊，就分解在这里，这里面呢有很多的注意事项啊，大家详细去看一下 华为，这里呢是介绍的很不错的，华为这个设计的很好啊，可以根据我们不同电缆的线径呢也进行调节的，这个防水的这个做的很好，这里呢是接地线的啊，大家一定要注意，逆变器的地呢，一定要接，这里有个地线，这是即可接地， 还有呢这个是电源基地，这条呢是我们五十千瓦的这个三线并网机，它一共呢有四路 n， p p t 啊，每路 n p p t 上面呢它又有两组这个输入，这个呢是它的四八五通讯接口， 跟这个幺五零的稍微有点不一样啊，因为呢都是通过统一的数据采集，这点的数据棒就不用插了，这个呢就是我们那个交流的这个接口口啊， a， b， c， n 还有一个地线啊，这个地线呢是电源地，我们机壳呢也要哎进行接地，这个线接好以后呢，我们打开这个光伏开关啊，往下面一开， 我们这个机器呢其实就是能够进行这个工作的。这期视频呢先介绍一下逆变器怎么去接线。

朋友们，咱们今天来介绍一下防逆流电表的接线，咱们就以这个电表为举例，咱们首先来看底下有八根线，对吧？有一些小区别，白黑白黑，其他电表可能有一些区别，哎，这这六根代表的什么呢？这六根咱们捋一下，他到了，他代表的是这个 ct 卡环， 那这个线上面的一二三就代表着你 ct 卡环的黄绿红，不要卡错了。然后这个 t 叉减 t 叉正 a b， 它代表的是你防逆流电表的一个采集线，是要和你的逆变器通讯，那它接好了之后要接到，呃，另一端一般是一个网线接头，你要接到你的逆变器的 master 口上，哎，它会有一个插口。然后咱们上边呢也是有几根线， l 一 二三，对吧？它就代表的是黄绿红，它从你的 试电总闸的三项电下来的黄绿红负极不要接错了。这边呢， l a， l n， a 呢，它代表的是你的一个电表取电， 你就要和任意一根火线并连起来， n 呢就要和你的零线并连起来，到此你的防内流电表就接线完成了。如果大家还有什么不懂，或者说还有什么新的疑问，可以在评论区留言或者点个关注，我这边呢会给大家分享更多的安装知识。

这个视频呢，我先介绍一下我们五百五千瓦华为三三防逆流这个逆变器的四八五线怎么去接？我们这套系统呢？会接入五台的华为逆变器，有一个屋顶呢，是由一台一百五的和一台五十的组成， 另外一个屋顶呢，是由两台一百五的跟一台五十千瓦的这个逆变器组成。这个呢是华为五十千瓦的这个通讯接口是这样子的，这个呢是华为一百五十千瓦的接口是这样子的。 好了，我们把这个打开以后，我们看一下这个怎么接啊？这个呢是这么去打开的，这个按住把它拉起来，这是两种， 我们这么去看一二三四五六七八，我们怎么接呢？这个是我们一百五十千瓦的这个说明书，一是 a， 三是 b 或者是二是 a， 四是 b， 所以 说我们这个四八五呢，就是 a 是 接一 或者是二， b 呢是接三或者四都可以啊。比如说我们这个是串联的，这边的一三呢是接到了我们那个 smart log 的 那个 com 口， 这个二跟四呢，那就并机。并机呢就跟我们下台那边去接，比如说是跟我们这个五十千瓦的这个并机五十千瓦，这个说明书上面也写，一三 是接 smart log 的， 二四呢是做并机用的。如果说想并机的话啊，你看我这边的二接到这个一四，接到这个三，这是并机了。 如果说我们是通过幺五零接到 smart log 的 com 考的话，就一接到 smart log 的 a com 考，比如说 com 一 com 二都可以啊，三呢是接的 b 啊， 如果说我们串三台呢，就是二跟四去接到下面一台机器的一跟三，这个就是我们接的，看完这个视频以后呢，相信呢大家已经能够正确的去连接华为的这个四八五线了。大家留言点赞加关注，我是默默跟你讲述身边的故事。

给大家看看，这是我们的防逆流冰网箱啊，一个一百千瓦二合一的，里边结合了断路器，开关，漏油保护器以及各类空开，还有两个防逆流保护核心。 他的接线呢非常的简单，首先呢试电穿进来之后呢，绕过互感器，像一百千瓦的冰网箱呢，他的互感器是外置的，需要从外边接入。然后呢连接我们的刀闸，刀闸是这个位置， 然后刀闸再连接副载，这样呢由我们的刚性来控制并网开关，一旦达到某个定值的时候呢，他就会跳开光伏的并网开关，提前预判，阻止多余的电逆流到电网。然后柔性的呢直接接四百五通讯接到我们的并网逆变器上面去， 然后他可以调节并网逆变器的输出功率，始终和副载保持一个平衡状态，让多余的电不反松。

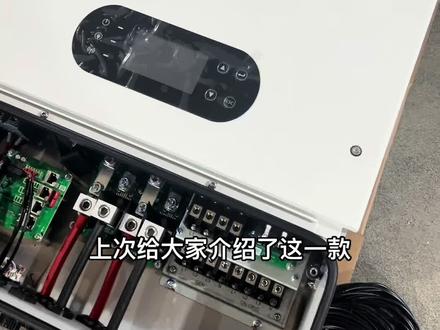

上次给大家介绍了这一款固德威三项十五千瓦的恒温逆变器，然后有一些顾客聊在购买了之后呢， 现在问到了一个关于 ct 弹力流射装置的一个接法，现在来给大家讲一下这个 ct 呢，它这里是会有一个端子，买到之后拿到手之后会有这么一个端子，首先你要需要把这个端子先接上去，先插在这最上面，然后他这上面， 他这上面呢分别标了 ct 一、 ct 二、 ct 三，分别对应了我们试电过来的黄绿红三项。然后我们这个 ct 线呢，这个 ct 这个 ct 我 们一端是 这端呢，我们是接在冷变器这里，然后这一端呢我们是要卡在呃试电过来的一个火线，然后特别要注意卡的时候特别要注意这个箭头，这个箭头呢是要朝向试电的一个方向，这个箭头是要朝向试电的一个方向，然后 我们这边这边在卡的时候要特别注意这个红色的这一个是接的正极，然后蓝色的这个是接的负。然后这三项呢就分别对应的呃火线过来的一个黄绿红，这个是 l 一 这边这个是标的 l 一， 这边这个是标的 l 二这边这个是标的 l 三。

今天呢给大家分享一下四八五防逆流电表如何安装，以及如何检测是否有逆流。首先我们拿出配套防逆流电表，里面包含我们的电流互感器。首先准备两根电线， n 接零线， l 接火线， b 接蓝色的四八五网线插入线盒， 红色的接火线。这个 ct 箭头卡向家庭负债端磕上铡刀。 接下来分享的是威逆加防逆流装置 app 安装方法，我们先下载一个腾讯的手机 app， 打开腾讯 app， 找到安装的电站，点击右上角三个点，连接无线网，打上对号点开始配网， 输入无线网密码，点开始配置。连上无线网以后会出现家庭负债光伏发电量，如果三个箭头全是朝负债方向，证明发电电站发电正常，如果箭头朝电网方向，请检查黄金流电表安装是否正确。

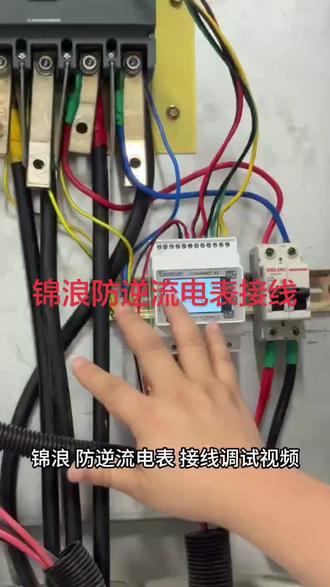

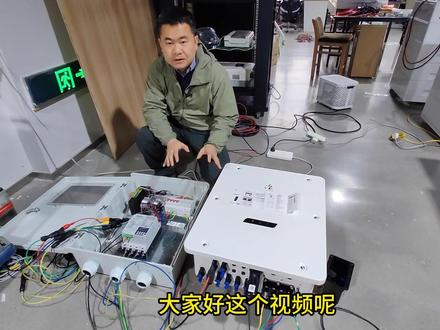

紧浪防逆流电表接线调试视频电表上端为示电接入口，从右至左接入示点黄绿红零线。 电表上方左端 t x a t x b 为 ct 通讯线，防逆流电表下端同样接入试电， l e 黄线 l 二绿线 l 三红线， n 为零线。接线完成后进行电表设置。首先调节 ct 的 电笔， 点最下方一键长按，直至屏幕跳转， pass 页面调节到一千，长按一键， 此页面为通讯地址，紧浪的通讯地址为零零一，如需调整通讯地址，长按 e 键，数字闪烁时即可调整， 上方箭头按钮可调整选择数字。调试完成后长按 e 键， good 为修改成功点。第三个键 p 键点到 ct 电笔位置， 根据接入 ct 电笔设置数值，长按 e 键即可看到数字闪动，此时可按箭头键调节。设置完成后长按 e 键，防逆流电表接线完成。

光伏调风定制高压防逆流控制箱，现场接线怎么接？今天实拍光伏 调风高压防逆流智能控制箱的现场接线落地，新手也能跟着学。整套设备采用软控加硬控双系统，现场只需接入高压进线柜的二次电流、电压回路装置的设备、电源 网柜的和风闸及和位信号，还有立面器的四八五充一线。接完线后可实时采集厂区用电负荷，自动匹配发电出力，实现用电 及发电精准匹配，不出现逆流亏网情况。既能就地操作退出防逆流功能，也可以通过手机 app 设置调风时间自动运行，还可以手机进行手动操作， 自配湖南光伏调风管控需求无需改动，原有电站主线接线简单，调试方便，助力企业实现合规发电。我是冬季怡宝方工，深耕湖南光伏调风政策与并网合规，专注防逆流装置 系统落地方案，觉得内容对你有帮助，可以点个关注，后续持续分享行业技术干货。
