小牛FSciti怎么装电岭模块
好，我们接下来演示一下小牛的通讯模块是怎么接的，然后这一头黑色的接头的话是接到电池上面， 然后把这一个插头插到模块上， 这一个呢接到特小牛车的这个原车的计量模块上面，他现在像这个 n 叉风速的话，他这个接头一般他会隐藏在这里面啊，要要自己要稍微找一下，然后他上面之前正常会有个胶盖，把它拿掉以后跟我们的这个对插就可以了， 这一根棕色线这个插头呢是充电接头，跟他像小牛 n 叉风速的这个位置，然后跟他对插， 这样的话模块接就接好了。模块装好以后呢，我们来看一下这个电池保护板的数据，剩余电量百分之七十二， 然后小牛仪表上面也是百分之七十二，然后呢小牛的 app 上面也是百分之七十二，这样的话整个电量已经同步了，模块就安装完成了， 可以看下这边充电的话已经有了，充电的话是有的，小牛 app 上面充电的话也是有的，那这样的话整个模块的安装跟调试就已经好了，那么还有什么问题可以打在评论区告诉我。
粉丝3.1万获赞6.7万
相关视频
03:19查看AI文稿AI文稿我们介绍一下小牛的直接更换原车的计量模块安装方法。首先第一步我们找到原车的这一个计量模块，小牛的原车计量模块， 然后把它拆下来，小牛的原车计量模块有一些是在大连这个位置，有一些是在这个位置啊，这个是 f 叉，在这里有是 n 叉这些在这里。首先我们先找到原车计量模块，把它拆下来， 把它直接更换，这是一个直接更换的方法。首先第一步断电，把原车的这个信号线按一下 拔掉，要把模块拆下来，把这两条负极线也给它拆下来。车模块拆下来之后，这两根负极线我们直接把它并到这个螺丝柱上面去，用一根原厂模块的螺丝 两根叠一起，直接把它并上去，直接把它并在一起，两条并在一起扭紧，扭紧之后把那个原车模块装回去，把这个高压标我们给它贴上去，做一个更好的防护。 来到对插原车模块的信号线，原车的模块信号线直接对插，这样子就可以了，就剩下这一条是棕色的线，是充电信号线，这一条信号线我们要直接对插 这一个原车后面的充电口，如果有一些车子的原车充电口是这一个棕色线，我们就要对插原车的充电口，他原车的充电口有一些车型是在后面，有些车型是在前面这个位置，前面这个位置 如果不想拉线到前面车头的兄弟可以直接把它剪掉，接线剪掉之后，把这里直接给他破一点线，接这一条控制器上面这一条的黑白线，我们把它拔下来，这一条 就是控制器的充电信号线，我们直接给他接这一条，用打火机给他插个口，直接把它并上去就可以了，小牛所有的一线通的车型都可以这样子操作，直接把它这条充电信号线并上去，然后就有充电通话了，就不用拉线到车头了， 点击我们模块的蓝牙连进去，连进去之后来到参数设置，设备密码，一一二二确定 先调一个车型，我们这个是小牛青春少女，我们要调到小叉牛青春少女确定设置，如果我们是要绑定保护版的，直接调一个车型，摇回到首页看一下，这个是我们保护版的蓝牙名称，这个是比亚迪的，我们就连比亚迪连完之后记得退出， 再进回我们的第二模块，点击保护版数据，在这里面查找刚才我们保护版的名称，这一个就是刚才我们保护版的名称，再点击绑定，绑定之后， 这个时候我们这里显示是五十三本设备，这个时候也是会显示三，这个情况下我们电量就已经百分百精准了。我们打开仪表看一下，我们现在开机仪表，这个情况下电量就会百分百同步仪表， 而且还保留充电动画，现在我们测试一个充电，我们的仪表就会精准显示充电动画，还有我们模块里面的压差，还有每一寸的单体电压都有精准显示，这个是充电电流，这个是功率完美匹配，非常棒。
102电岭未来科技

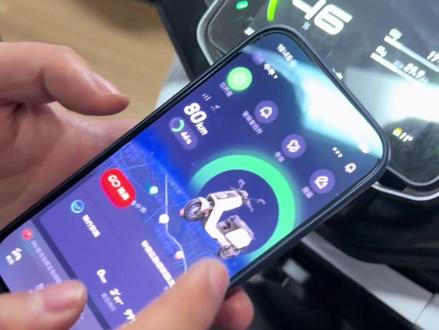

02:25查看AI文稿AI文稿今天给大家讲解一下电岭的一个计量模块，装在小牛 n 叉风速风速上面啊又首先的话我们先拆掉座桶，拆掉座桶之后啊找到原车的一个充电口，然后跟我们电岭模块带的这根插头 直接对插好，插好之后啊模块就会亮灯，然后我们车子开机 哦啪，开完机之后打开店领的小程序，抖音搜 dl 模块，打开之后点设备列表 会搜到一个蓝牙，然后点击连接 好，连上了之后啊它默认的话是不是小牛的一个车型，然后我们来给他设置小牛的车型， 这边车型这边有一个选择啊，我们选小牛青酸生理电的一个车型，点击确定， 然后容量的话，我们这边设置一下自己电池的一个实际容量，然后我们返回首页这个电力模块的一个绑定保护板的一个功能啊，一个绑定一个保护板数据，然后我们这边点绑定， 这边找到你的一个电池保护板的蓝牙，好，这边找到了我们的保护板，点击 这边显示绑定成功之后他会读取保护版的数据，这边就稍等一会，这边读取完保护版的数据之后 啊显示的一个电量就是跟保护版同步的。模块设置好之后啊，我们充电的时候也会显示一个。充电的话来看一下这边， 这是我们后改的一个充电口，用我们的一个品字头的充电器插上，这边就显示已经正在充电 啊，充电的时候仪表上也会显示正在充电啊，这边显示充电器已接入，然后我们看一下手机 app 啊，也会同步的一个。
285极九牛俱乐部
03:33查看AI文稿AI文稿今天给大家安装一个电锂计量模块，这个模块电量显示非常的精准，安装也非常的简单，不需要透磁环，也不需要破线，我们只需要将这个限速对插到原车充电口上，再将我们的模块机身固定到我们的车身上就可以了，安装非常的简单 啊，这样就装好了，这是一台小牛 f 叉风速，来看这里，我们师傅刚刚给他装了一个直流充电一体机，充电非常的方便，我们现在来开机调试一下这个模块，现在我们先拿出我们的手机，找到我们的蚂蚁保护板 app， 因为我们电池装车之前都是要断电的，我们装上车了之后再开电，我们先找到我们的保护板，这个 我们这块电池是兴旺达幺四七点九的电池，一百四十八，我们先打开放电， 打开放电了之后我们的电池就通电了，那我们这边打开空开，打开空开之后我们再刷卡开机， 大家先看一下屏幕，我们这边模块还没有调试的状态下，这边是不显示电量百分比的，那我们现在来教大家调试模块，我们先退出我们的蚂蚁博物馆 app， 好， 打开我们的小程序，搜索 dl 模块 d r 模块，进入这个小程序，连接上了模块之后，我们点击这个保护板数据，这边绑定我们电池的保护板，找一下我们这块电池，这个 绑定上了之后，这边正在获取数据，我们先点击参数设置，这边输入密码一一二二 确认。好，我们这台车是小牛 fx 车型，我们这边改一下车型设置，这边选一个小牛牵车送礼店，如果你们是集合或者九号的车型的话，选其他的选项，选择好了之后，我们点击设置， 测试成功，电池串数是二十串，电池总能量一百四十八安。然后我们再回到首页，看一下我们这个模块，主页面可以看到我们电池的电压、电流、功率等状态，还有压差、薄板温度等状态都可以看到。还有这这边是每一块 电芯的参数都可以看到数据，我们现在看一下我们现在电池的电量显示是百分之四十九， 看一下我们车机的状态，我们车机现在是显示现在还没有调试成功，这种状态下我们现在应该怎么调试？现在我们模块都已经调试好了，我们现在将车机关机， 空开，关空开，先关闭，关闭十五秒之后我们再打开空开，稍等一下， 现在十五秒已经过去了。我们现在来看一下我们小程序内模块的电量，跟我们车机仪表的电量都是显示百分之四十九完全一致。 ok， 现在电量显示没问题，我们再来测试一下充电动画， 先将我们的线接好，再把我们的充电器插上，我现在开的是一个八十六伏的电压，十安的电流去充电， 看一下我们的车机仪表，现在已经显示正在充电中，这边也有充电动画，充电器已接入充电中。 ok。
211千峰锂电

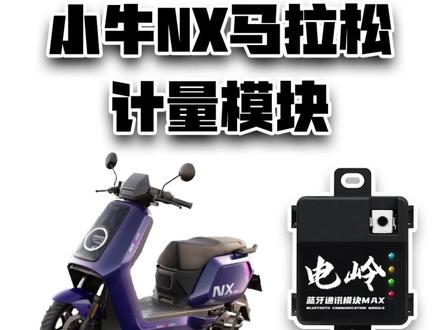

00:44查看AI文稿AI文稿小牛 x 马拉松安装电灵计量模块，这是 n 叉码双下，我们找到它原车充电口在这条大线过来的位置， 然后我们这个六六孔位的这个排线跟他对插就行，这样就装好了，我们充电，我现在连上这个保护板，记住我们这一行的保护板名称零二七四，电量是三三，我们记住名称，我们要把这个后台清掉，清掉退出后台，这样我们模块就能绑定上去， 找到一个零二七四。好，现在已经绑定成功了，刚刚我们看的导板电量是百分之三十三，现在电量也是百分之三十三，好，电量已经精准了，我们在仪表也是百分之三十三，我们现在充电试一下充电通话功能能不能保留完美，还原原厂所有功能。
36电岭
00:55查看AI文稿AI文稿n 叉 d 二点零安排模块安装教程， ok， 车友们今天大家好啊，给大家分享一款电顶计量模块上这个 n 叉 d 二点零的一个安装教程，过来看一下。首先我们配的这个线是这样子的啊，这一头插在模块这里 直接插进来，然后找到我们车上的这一个插座，把它拔开，拔开的话我们这里是配有的，怎么个拔下来就怎么个对接上去，这头是对接这边插进来，然后这头呢该我们拔开的这里啊直接对过来， 然后还有这个信号线，棕色的啊，动画显示的，找到这个原车黑色的插座直接打开，打开的话这个是不会配的啊，以后也是直接对插过来， ok， 完美匹配，就是这么简简单单搞定。

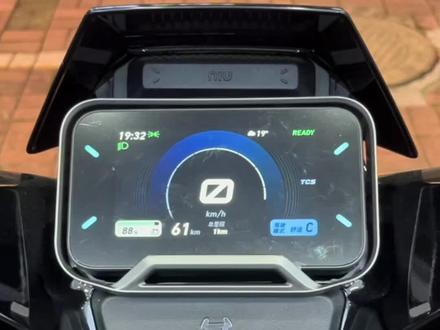

02:08查看AI文稿AI文稿今天视频有点长，主要给大家讲解一下小牛 f s c t 的 一个车技功能。首先我们启动之后，这个是他的一个彩屏，可以投屏，也可以上传你的一个壁纸。 那目前车辆是属于 p 档状态，如何解除 p 档呢？捏住刹车来按一下我们启动键，它就属于启动的一个状态，那功能键都是都有哪些？给大家讲解一下来。第一个这个是我们的一个定速巡航功能哈，那这边有一个角的话，它是我们的一个助力推行模式， 来按一下我们这个他就进入了助力推行模式，助力推行的话，你加油门的话，他只会缓慢的向前，然后再按一下就是解除功能，这一个是我们的一个应急双闪功能哈， 全车的灯都会一闪一闪，对吧？然后这个可以关掉，这个是我们的一个转向灯， 来转向灯呢来往里面按一下，那这个就很常规，就是我们的一个车辆喇叭哈， 那这边的一个车机功能如何调校呢？首先这个加减，加减是我们的这个调模式用的，因为小牛的车有四个档位啊，四个模式，运动模式，还有舒适模式，还有它的经济模式以及雨雪模式，对吧？ 它加减在这边去操作，那这一个是我们的一个魔术转能哈，也是调调整我们车辆功能的，来，可以看一下转动的话，他这边就会有我们车机的一个功能，调校 灯切换哈，来，然后按一下就是他的确认键，那这个做这个图标是干嘛的呢？这个是双击开座筒的，那长按的话就是他关机跟开机的启动键哈， 那这个车的话他来给大家看一下，这个是他的一个大灯，这个是近光的路行灯哈，然后这个是近光灯，那小牛的一个远光灯在如何操作呢？来给朋友看一下，他这边是有一个按键， 按键的话你按住它就是一个大灯，那往前拨这个按键，往前拨它就是一个远光灯。还有什么不懂的可以评论区留言。
1910老魏卖电驴
01:39查看AI文稿AI文稿我们今天帮客户安装一个 n 叉风速的一个计量模块，在我们客户已经换了一个一组第三方的电池，七二五零的电池在里，现在还没给他装上车，我们看一下，我们换了第三方电池的时候，他那个仪表是没有电量百分比显示的公里数里程，这都是没有的。 首先我们给你们安装示范一下简单安装教程一下。首先第一步我们把座桶拆开，我们拆开座桶以后呢，我们找到原车的充电口后面的一个插口就在这个尾座这里，车尾空隙这里， 我们找到模块这头白色的端子跟它对插，还有这个是采用齿轮，然后我们班扣做的电池是有一个 x t 九零的一个口子，所以我们做一条转接线，把齿轮套到里面去就可以了。 如果你们是没有做叉 t 九零的话，你们需要手动剪线，破线把它剪断，然后插上去再把它接回去就行了，这样我们给你安装示范一下，这个是叉 t 九零的转接线，我们拔开对插，很简单的一个步骤。好，现在我们已经插好了， 因为我们刚开始安装的时候呢，他第一部通讯是没有电量版本显示的，我们把它车子关机开机。好，现在电量版本已经显示出来了， 现在我们在测试一个充电动画的功能，因为我们已经安装完成了，我们测试一下，我们直接怼二十二十安给它充电看一下。好，我们现在看充电器已经插上去了，充电动画也已经显示 我们保护板的电量是百分之八十八，仪表是百分之八十七，误差百分之一，充电电流是十二安，正常显示，就这样安装简单完成。
195电耀星计量模块

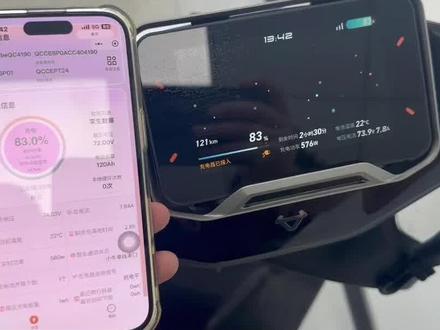

02:46查看AI文稿AI文稿先把我们配套的天线铜螺丝拧在我们这个模块上，拧紧的时候给它转一下，这就稳了。配套的车子的线速十匹特异德依旧是插在我们模块这个插口上，给它按下去，勾住 这个我们是接在车子的充电口背面的，找到车子背面这个插头，二加六芯的，按住这个刻子给它拔下来，公头对母头插上就可以了。有的车子改过充电口的，改过充电口的只要插这一头就行了，这一头可以不插的。 外置的蓝牙天线是靠近我们这个保护板的，这个蓝牙的在搜索的时候，这个名称后面这个信号强度对应的数字，数字越小信号强度越好，要靠近我们这个保护板，搜索的时候多尝试搜索几次就可以了，一般都是在这个电子正负极出现的地方， 小程序搜索蓝宝电量计，然后我们点右上角的搜索设备，这两个同意，我们都要点同意，嗯，葫芦娃比开头的就是我们这个蓝宝电量计，这一台是四幺九零的， 那我们先滑到电量计配置这里，根据自己的车子的电池类型设置一下，电池多大就选多大的， 然后厂家这里选小牛车型 g、 f、 b。 然后我们点到数据栏，在这里点绑定电池， 我们这个电池它是极空的保护板，极空的保护板一般都是数字四或者五或者六开头的，或者自己改过的名字，后面这个是信号强度，数字越小信号越好，一般六十左右比较合适，如果数字比较大，可以把那个天线换一个位置。哎，多搜索几次，尝试一下， 你等待几秒，它就显示通信成功了就可以了。然后仪表现在仪表电量就同步了。 好，现在脚连续显示充电了，我们车子仪表也显示充电就可以了，剩余时间充电功率、电池温度这些都可以显示的，电压、电流都有的，不同的车子它仪表不一样，显示的界面会有所差异的。 安装和调试结束以后，我们最后整理一下线束，把模块找一个地方固定一下，不要干涉做桶的安装就可以了。这个天线最后确定好信号以后，把背胶撕掉，固定在对应的位置就可以了。
