四百块钱的成本戳推进器的教程来了,兄弟们群里面很多兄弟在问,链条在哪里买?买什么样型号的?整个线路怎么去接?今天一条视频给大家讲清楚。 通过示意图的方式给大家完整展示整个线路的接线方式。左边的电池和右边的主板通过两个 x t 六零的接口进行连接。整个线路相对复杂一点的就是我们磁控开关的接线部分,我给大家放大一下,大家照图接线肯定就没错。 电条的左侧和正负极连接,右侧直接和电机的三根象线连接,没有正负极,如果旋转的方向不对,大家任意调换其中的两个即可。连接接收器的也有三根线,两根是正负极,一根是信号线。完整的线路图大家可以截图保存。 这是一个以前被我们烧掉的继电器,我就通过这个继电器拆开之后,给大家讲一讲继电器的基本工作原理。 继电器一共有四个引脚,两个粗的和两个细的,两个粗的引脚直接串联进入我们的正极线,它所扮演的角色就是一个开关,我们钢管就通过两个细的引脚来控制整个继电器的开关,不知道大家能不能看清。两个细的引脚接入的是下面的线圈, 当下面的线圈通过干簧管通电之后,整个线圈就会产生电磁场,上面的铜线在磁场的作用下就会被吸合下来,整个电路就通过两个粗的引角形成一个通路, 当我们的钢化管断开,电磁场消失,上面的弹片弹开,整个线路的电源就被切断。最后所有推进器的物料清单以及链条的购买位置,我都发在了群收藏里面,买链条的时候记得给老板说是群友会有惊喜哦,兄弟们。
粉丝1.3万获赞1.6万

不到四百块教大家手搓一套讲版飞行器,后续我会把材料清单整理好之后发到粉丝群里面,落水保护开关、电压显示、多档位调速这些基本的功能都有。 这套六零幺零的方案非常的成熟,而且在 mac world 上面已经开源,大家可以自己打印或者找我买成品单人单版的速度可以达到八到十公里左右,动力也是绝对够用的。 主流的六零幺零有天翼或者大疆的,我手里面的这批电机是天翼厂家库存的九五新电机。后续我也会给大家分享电机如何做灌胶防水。 动手能力强的兄弟们可以趁着冬天自己手搓一套,到了夏天大家就可以尽情的玩耍了。

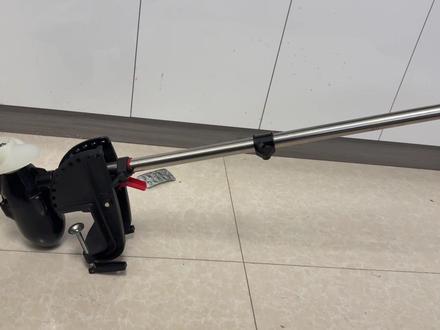

一位大哥让帮忙搓一台最耐用的推进器,给大哥搞一个这种水下电机的,这种也是我自己最喜欢的一款推进器,而且搓起来也比较简单。这个电机是专用的电机, 然后搞一个推进器,专用控制器,搞一根不锈钢钢管,搞一根油门把手杆子,一个固定杆子的玩意儿和一个挂架就行了,差不多就这么些东西, 这玩意儿太简单了,直接用这个杆子拧到这个电机这个螺纹孔里面就可以了,然后把这个挂架装在杆子上,把这个把手座装在杆子上,然后控制器接上线就差不多了,大概就是这么一个造型。 这款电机的优点就是结构比较简单,螺旋桨直接链接电机的,不像这种水上电机的,这里有连轴器,里面还有转动轴,这里还有好几个齿轮和轴承, 这种结构越简单越不容易坏,我自己用了几年都没坏过。还有一个优点就是非常的静音,在水里听不到电机的声音,搭配的两页螺旋桨非常适合水草多地方使用。这个挂架给配的一个尼龙的,主要是为了减重, 强度也是完全够用的,对比这种水上电机的更加耐用,静音防水,更主要的是可以定做各种边压,基本上就是这个效果,推个两三千斤重的船也是没有问题,效果杠杠。

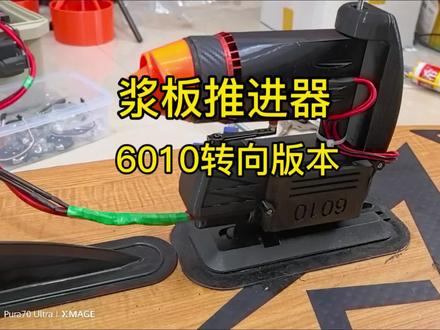

这个六零幺零弄好了,黑色跟有点长,这里还没处理好,在灌胶垫条这里灌好胶了,这线挂在外面是有点丑,但是不影响舵机, 这个是装了个三十公斤的六零幺零,己打的螺旋桨太脆了,就摔了一下,掉了一个角, 然后这个这个是一个降压板,降压板给这个舵机供电的,单独供电,然后这单独一条信号线插在一通道, 这个接收机一通道,这通道是插电条的,电条的信号线全部放在这盒子里面防水。 然后这里我借了一个千双电池,也可以用这种锂电,到时候就用锂电来演示一下, 这是 d s 六百遥控啊,然后定速 角度还行,灵敏度也行, 对不对?外观是这样,后后后面是弧度的,然后这里里面锁了一个减把尾齐是用螺丝锁的加速。 这几天下水测试效果,感谢观看,谢谢。
