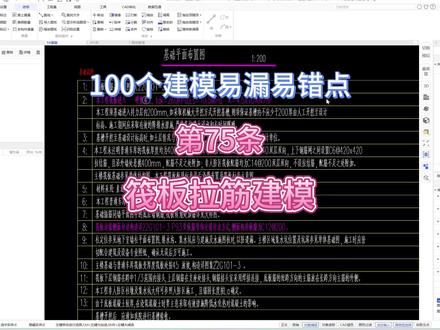

问你一个问题啊，你有没有遇到过那种地库或者水池的底部滑板，他的滑板上层钢筋网片和下层钢筋网片之间除了要用撑筋以外，还需要用拉筋将它们拉结的这种情况， 那这种情况我们在软件里面该如何会制呢？我们以本工程为例，本工程这个是一个车库啊，地库的滑板厚度是四百毫米，配金如下，人防区的滑板是 c 十二 at 一 百四， 间距是一百四啊，双层双向上下的钢筋网片之间要设置 c 六 at 四百二乘四百二的拉结筋，那这个拉结筋我们在软件里面该如何将它准确复制出来呢？首先我们还是正常用滑板构建， 滑板的厚度调成四百，它的标高你按图纸上你要求去调整，然后我们在旁边画一个示意 好，然后正常布置它，这里面的这个法板配筋 c 十二，艾特一百四，双层双向钢筋。那我们在法板筋里面找到我们的底筋，改成新增一个吧，改成 c 十二，艾特一百四十，然后面筋也一样新增一个 c 十二，艾特一百四十。然后采用双层双向钢筋，把我们的这个 c 十二一百四选上，然后布置在这块板上， 到目前为止我们把这块钢筋已经布置好了，然后就是这一个今天要讲的重点，我们的上下钢筋网之间怎么采用拉筋的形式把它布置起来呢？那我们软件里面有专门的钢筋叫做法板撑筋， 法板撑筋不是我们常规布置的马凳筋啊，它这里面是马凳筋的形式，常规大家都是以马凳筋才使用的这个构建的，实际上它也是可以布置拉筋的，那我们点击新建后面的倒三角，里面有一个参数化选择， 参数化选择里面有第三种专门的是拉筋形式，大家点击这种拉筋形式，点击确定可以看到它这种钢筋形式就已经变成这种上下钢筋网片之间的拉结形式，然后我们把这个间距输进去。 c 六，艾特四百二十， 好，这样子输入好了过后，然后点击我们的点布置，在这块板上布置好，这样子它在汇总计算的时候啊，我们可以看一下， 呃，他就是采用我们这种拉筋形式的这种形式了，这样子就准确的将我们拉筋绘制出来。那有些同学会问，为什么我绘制的时候明明拉筋已经布置在上面了，但是没有工程量？ 那可能是因为你没有面部钢筋，就只有单层钢筋网片软件即使会制了拉筋，他也不会给你算上去，比方说我们这张图纸，我把我的面筋给他删掉，同样布置的这个拉结筋，我们点击查钢筋量， 可以看到他此时的工程量自然而然就没有了，是因为他不存在垃圾这种形式了，你只有一层钢筋网片软件判断你拉不起来，所以他就会将他的工程量删除了， 即，即便是你布置上去了，他也没有工程量。所以大家在会制的时候一定要注意我们这个钢筋的完整性，关注六路造价不迷路。

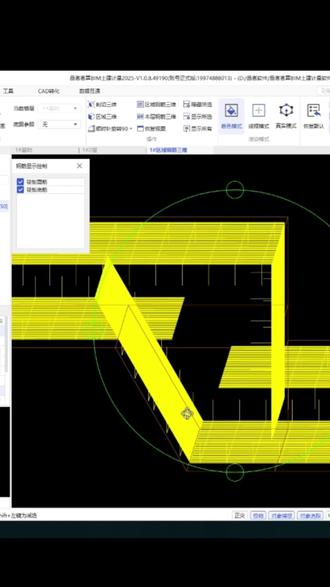

来看一下滑板便洁面在软件中的快速处理。首先画两个滑板， 调整其中一块滑板的标高，形成高差，点击滑板里的生成便洁面，点选两块滑板，右键在弹窗里输入相关数据， 点击确定，这样我们可以看到便捷面已经设置好了。然后画钢筋，将法版钢筋布置上来 进行计算。 查看这一部分的钢筋三维，可以明确地看得出来的钢筋布置完全是符合平法图集的规范的。 当然计算规则也是可以进行调整的，在钢筋业务属性里 可以看到计算规则。

三分钟了解品名明算 bim 计量软件品名明算 bim 土建计量软件基于品名自主研发的方舟图形平台，内置国家清单计量规范、 全国各地清单定额规则、十六 g 二十二 g 系列钢筋图集规范，通过 arc 的 识别技术对 cad 图纸的利用，快速识别图形文字表格，高效实现土建钢筋二合一的 bim 模型的建立，工程量结果覆盖工程造价估概预 结决各阶段业务需求。土建钢筋二合一品明明算并土建计量软件采用自主方舟平台， 实现土建钢筋二合一，一次建模即可出土建和钢筋两个工程量，避免土建、钢筋分别建模修改的繁琐，极大提升建模及后期修改调整效率。计算规则多样化， 一键即安装全国各地区定额规范，且支持自由切换，帮助客户实现不同地区其项目使用需求。 群体项目整体建模，一个模型内支持多动多标段区域设置，整体建模轻松实现按项目单向进行建模管理和工程量处量。 洁面类型处理灵活多变。支持异性节点洁面自动提取、配金信息自动提取、插入点自由切换，标高随意设置，完美解决异性构建定义繁琐、后期调整不变的问题，极大提升工作效率。 二、三维随意切换自由编辑，二维平面与三维状态随意切换，且支持在三维状态下对构建的布置编辑 修改，避免了二维平面编辑修改的繁琐，极大提升了软件建模的操作性和建模效率。智能扣减，精准出量，各类构建之间默认按清单定额计量规则智能扣减，且支持跨层单向工程间的扣减关系，满足精准出量业务要求。 模型校核快速反查、云检查，内置丰富的土建钢筋检查规则内容针对属性理性、建模精准性、建模完善性、设计理性、计算合理性五个维度进行检查，且支持对检查项快速反查定位，让大数据的经验帮客户查漏补缺， 确保建模的精准性。各类报表多维度触量，支持按实物量、清单量、定额量、钢筋量模式，提供各类报表，内置七十多种各类汇总明细报表、指标表，可满足项目全过程各场景报表需求。谢谢您的聆听！

像这种家业集水坑在 b i m m k e 中怎么去完美计算？接下来我们跟着实际操作去学，这是我们的法板厚度是七百。首先新建集水坑，按图纸要求设置好参数以及配金信息， 设置好参数之后点布置集水坑，然后我们再新建一个集水坑，这里要注意出边距离一样，但坑顶标高要设置成法板，顶标高 坑底法板厚度就是我们，比如加页高度是五百，那么就是一千两百，角度可以根据图纸要求设置。然后再把配金信息按图纸要求输入进去， 这里坑必钢筋，可以不用输入 所有信息，输入完之后点布置集水坑，让两个集水坑重叠， 这样加页就出来了。我们在汇总计算，看一下钢筋信息对不对， 可以看到完全没问题，有更多想了解的问题可以私信我。

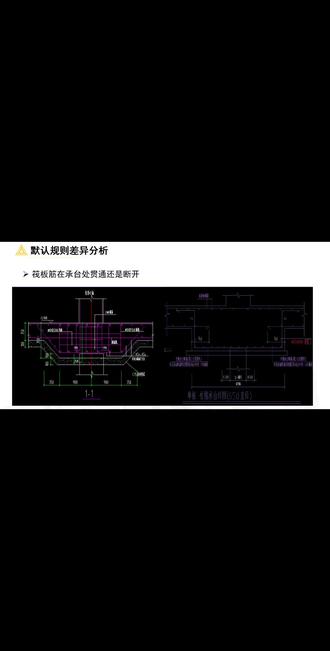

我们首先来看第一个点，阀板的钢筋在承台处贯通还是断开呢啊？第一张图的话，我们可以看到我们的底筋跟面筋是全部贯通的。第二张图的话，我们可以看到面筋是贯通的，而底筋它是断开的。 所以对这一个底金是否贯通的话，每张图纸都是按各自的方案去走的，他们各不相同啊，那如果图纸要求是断开，那你就得按 断开的形式就行啊。那对于面积的话，一般是按常规的业务都是进行一个贯通来进行一个处理的。那我们来看一下两个软件之间的一个处理方式。 我们再来看一下滑板筋在成台处贯通还是断开这一项设置，那有商软件滑板的底筋和面筋在我们的属性列表里面，它默认是扣成台的，所以它的钢筋业务属性呢，就是全部进行了一个扣件。 那我们再来看一下明算，那明算呢？在软件里面的基础设置找到成台之后， 嗯，这个设置项里面，法版玉成台式的计算软件默认都是贯通来进行一个处理的， 所以说明算的底金和面金呢？呃，他跟广联达的这个设置项默认是不一样的，那设置项往往是跟随业务属性来进行一个调整的， 那品名相对来说会修改的比较少一点。为什么这样说呢？因为底部的一个钢筋，它一般都是贯通的，底部呢？是否贯通呢？各次一半，所以广联达这里全部贯通意味着面筋也要去修改， 那底筋跟随业务的时候，有的时候也需要进行修改，所以明算软件的话，它修改的方式会稍微少一点。

这种滑板家业很多人都处理不明白，有的是用挑沿画上去的，今天我们就来拆分是怎么做的，这是我们准备好的两块滑板， 这里滑板厚度设置的七百。首先先将地跨滑板进行分割，这里分割的距离按软件的最小单位，我们这里输入十一， 选中分割好的滑板，换个颜色，再把滑板名称换成其他类型滑板，比如我们加页是五百高，那我们这个滑板就要设置成一千两百。 然后我们对这两块滑板进行便捷面处理，这里注意我们假如是四十五度，就输入一百，三十五度 在进行上面两块滑板便洁面，这里比如我们阔边是一个滑板后，上面就输入十一，下面就是六百八十九，加起来等于七百。 最后再进行布置钢筋，看一下效果， 进行汇总计算， 可以看出钢筋完全正确。有更多想了解的可以加个关注。

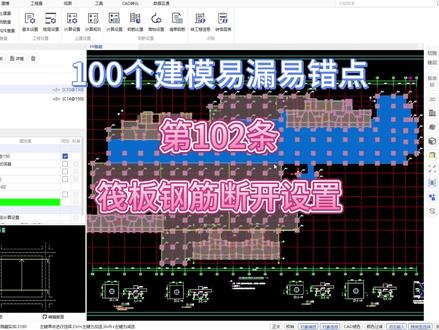

问你一个问题啊，你有没有考虑过我们辛辛苦苦绘制，按照图形完整的将模型建立出来过后，它的出量竟然是不准确的？今天跟大家分享我们一个关于滑板钢筋的设置要点， 今天给大家分享的这个工程中，就因为一个小小的设置和审计的误差就在好几吨钢筋。我们来看一下，我们正常的将这个地方法板和撑台进行建模，然后绘制成我们的法板基础钢筋，对吧？在设置好了过后，我们发现跟审计的对撞过程中，出现了我们钢筋比它大好几吨， 经过核对我们才发现了图纸上面关于成台的这一部分要求中，我们的法版面筋和底筋遇到成台的时候，只要插入一个 l a 的 某个值就可以了，它是不需要贯通的，但是我们软件在默认的情况下，没有设置的情况下，我们看一下它的工作量， 此时我们点击查钢筋量，然后看我们的三维钢筋，可以看到这里面的钢筋法版钢筋遇到成台的时候都是贯通的，那这样子的话，我们内部的每一个成台都会多一部分的这个面层的钢筋量，包括的底层钢筋量也是同样的道理，这样就会导致我们的工程量和图纸不匹配， 造成工程量的这些计算误差。那我们该如何正确的按照图纸的要求去设置我们这样的钢筋节点呢？首先我们点击左上角工程设置，点击我们的钢筋内部的计算设置，找到我们这个成台构建， 点击到成台构建，然后成台构建中第二条法版遇到成台钢筋计算时，软件默认按规范计算，使我们的全部设置成贯通，那我们这张图纸的话，就要手动将它修改成断开，底筋和面筋全部都根据图纸要求进行断开，然后点击确定，这时候我们再来查一下这部分的这个工程量， 同样的我们还查这边面筋的工程量。再用三维钢筋观察一下我们现在的钢筋布置形式，可以看到我们现在所有的 法板面筋遇到承台都会单独断开了，这样子我们在承台数量庞大的情况下，就会产生几吨甚至十几吨的钢筋误差。关注六路造价不迷路！

这期我们看一下这种剪力墙与法板加页怎么处理，这是我提前建立好的法板与剪力墙，首先把法板归属改成线胶板， 然后用板加页来生成新建加页， 这里改成版面加页，其他按图纸参数输入进去，参数设置好之后进行加页布置，可以看到三维效果已经显示出来了。在计算之前，在节点设置里面可以修改我们想要的样式。 设置好节点之后进行汇总计算， 可以看到钢筋效果已经出来了，当然也是正确的。点个关注，持续更新奔 make 翻样技巧！

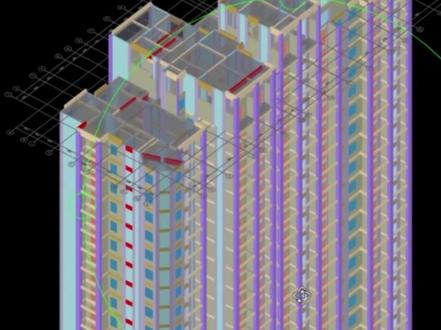

这套模型你手动建模要多久？大半天，甚至几天？二零二六年了， ai 建模时代已经来了。丢掉老旧传统建模方式， 全程傻瓜操作，只需导入图纸，短短一分钟自动出模型，自动算量，不靠熬夜拼体力， 只用 ai 拼效率，轻松甩开所有同行。
