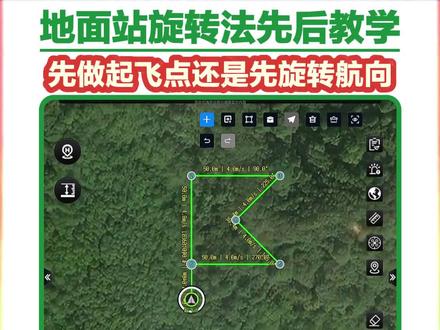

到底是先旋转横向后做起飞点,还是先做起飞点后再旋转横向?用旋转法作图的同学们总问考试的时候如何一眼就能看出用哪种作图顺序?今天我们就详细讲解一下地面站考试当中常出现这两种情况, 其实他们和给出的横向要求有直接的关系,和起飞点要求无关。首先我们来看先旋转横向后做起飞点的情况,无论什么图形,如果横向要求没有牵扯起飞点,那么无论用什么方式给出的横向,例如这道题目,横向要求为一五,横向为四十五度。 我们最好的方法都是先做正图,接着旋转横向,因为这样的话我们旋转基点可以是任何一个点,无论我们用哪个点作为旋转基点,旋转一五的横向为四十五度。永远不用担心前面这些步骤出错,旋转完成后,再根据起飞点要求定位起飞点,横向起飞点就都不会出问题。 当然这种情况我们也可以先做起飞点后旋转,那么这里有个问题就是容易出错,不熟练的同学旋转后验证起飞点也比较困难。第二种情况就是先做起飞点后旋转,同样是这个图形,现在横向要求为 h 点到五点,横向为六十度, 这种我们就要先定位起飞点,再旋转起飞点到五点的横向为六十度即可。需要注意的是,这里的旋转基点一定要选择起飞点, 因为如果我们不先定位起飞点的话,我们就需要大量的计算来验证其他航向。如果我们先定位了起飞点,直接按照航向要求旋转起飞点到五点的航向为六十度即可,省时省力不烧脑。现在你理解了快速作图的小技巧了吗?回答我, look at my eyes!

最近考场出了很多关于双起飞点的地面站,呃,那大家就跟着我一起看一下这道题,换一下思路啊。我们先审题,第一个就是一到二等于二到三啊,首先可以确定一到二的边长是等于二到三的,那我们在这个条件得出来连接我们的一三啊,这个三角形必定是个等腰三角形。 然后又看,一到三等于一百米啊,一到三等于一百米,等于说我们知道这条边是一百米的底边了,然后角一等于角一等于一百三十五度啊,这里等于一百三十五度。 那么从第一个条件也可以知道啊,这是个等腰三角形。那我们可不可以假设这里是四十五度,这里变成九十度啊,这里也就变成四十五度了。好,这里就变成九十度,那我们这个三角形就是属于一个等腰直角三角形, 那我们的一二边和二三边,他算出来应该就是七十点七啊,七十点七大概啊。然后角二等于角三等于九十度啊,角二等于角三等于九十度,这都不用再看了,风向为东北风,起飞点到四点等于顺风。我们去理解这句话,顺风, 东北风是指风的来向东北,指的是四十五度,意思就是说我们是从四十五度吹过来的风, h 到四为顺风,也就是我们四十五度斜 相对应的也就是我们的二百二十五度,也就是 h 点到四点等于二百二十五度啊,这是我们起飞点的条件,其他的条件图形上都没给,所以这道题也是比较好做一点的啊。然后再看第五个条件, h 点到二点是五十米啊, h 点到二点是五十米, h 点到一点和 h 点到三点的距离相同啊,我们可以先去 思考一下,我们怎么样去满足第六个条件,起飞点到一点和起飞点到三点的距离相同,我们第一个首先想到的肯定是在这里,在一三点中间去做一条线,对吧?那这样将他们平均分开,这边是五十米,这边也是五十米, 然后起飞点到二点又是五十米,这样去假设的话,我们这个条件同时满足了。这两个条件同时满足,这样的话也有助于我们去算他的边长, 两个等腰都是五十,那他的底边算出来肯定也是七十点七,跟我们算的边长是一样的,由此可见我们的所有的假设都是成立的。然后我们开始画图,正常去一到二,二到三,三到四去画出来图。那我们这边的 啊,这边的这个边长应该怎么去算呢?啊?这边的怎么边长怎么计算?这里也是九十度啊, 两条直角边都是一百米,那这条边也就是一百一十,一百四十一点四米了啊,这就是我们整个图形的一个做法,到最后去进行一个旋转航线就可以了,起飞点的位置是处于这里的。

地面站考试中如何不留争议的保留起飞航线和返航航线?以此题为例,要求保留 h 点到一点的起飞航线,我们正常做完图形之后,是不是现在这个样子? 有些地面站本身就会显示起飞航线,有的地面站不显示此航线,那么我们无论有没有这条航线,为了不存争议,不去和考官扯皮,我们都在起飞点这里覆盖一个一号航点, 其他航点就自动顺延为二三四五六航点。那如果同时又要求了保留返航航线怎么做?同样我们在起飞点这里再覆盖最后一个点,比如这里就是覆盖一个七点, 现在这里就同时有起飞点、一号点和七号点,核心意思就是用具体航点来体现起飞航线和返航航线。同学用六分钟练习一下这道进阶题型,评论区交作业。

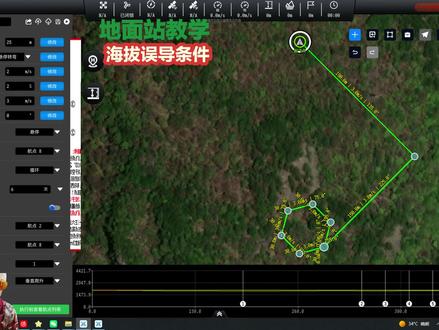

地面站考试给了海拔高度,到底该怎么设置航点高度?空域做题步骤我们已经出了各种简易方法的学修教程,还不会做图的同学可以关注收藏,自行观看学习。今天着重来讲一下空域题里面的数据设置问题及避坑知识。例如五月八日江西零一的这道空域考试题, 不同以往呢,是给了一个起飞点海拔条件。很多同学就蒙了,这是什么意思?其实意思就是你不理解海拔高度和相对高度的话,就下次再来补考。因此我们要明白,海拔高度是此时无人机位置相对于标准海平面的高度, 而我们地面站输入这里的高度是相对高度,这个海拔高度其实没什么卵用,也不是重点,就是误导你出错的 重点是空域限制这里的平飞以及一点高度,因为要求无人机平飞到避让点,再从避让点平飞到任务航线一点,也就是现在图形上的二点位置。因此我们设置高度的时候,起飞点 一点和二点都设置为题目一点的二十五米高度,这样才能满足从起飞点到避让点再到任务航线一点的平飞条件。这三个点高度设置完, 我们继续设置现在的三点和四点,同样为二十五米高,五六七点,也就是题目当中四五六行点,因此高度设为三十米。 最后注意这个八点的高度,它本质上还就是现在的二点,所以它的高度也和二点相同,都是二十五米。我们来看一下这个执行列表,检查一遍没有问题。最后调整经纬度、速度,这些非常简单,就不一一演示。

五幺五辽宁零一这道考题里的起飞点到一点保留航线这个条件,用其中的三款地面站软件对比实操演示一下。辽宁地区呢?使用无惧这款地面站软件的考生比较多,那新建航线以后, 首先出来的点位不是 h 点起飞点,而是 l 点。在随便点出一点、二点和三点的同时,大家会发现这条红色的线是跟随点位瞬间移动的,你会发现 l 点和一点之间它是没有航线的。我们在软件的操作界面添加一个起飞点 h 点, 这样 h 点和 l 点是重合的,但是 h 点到一点之间它是一条虚线,而不是实线。考题要求里的起飞点到一点保留航线,那无惧地面站如何实现呢?就是把一点放到我们的起飞点位置重合,这里的二点则是 我们提卡图形中的一点。顺便我们做一下前期很多考题中出现的一个保留返航航线这个条件,这就要求呢,无论使用哪款电脑软件,我们一定要进行手动闭合,闭合到原提卡一点以后,还要多做出一个点来覆盖的我们的起飞点或是返航点。这个图中的七点到八点 是我们的返航,或者是叫归航航线。使用滑盖或者是灵动地板砖的同学们都知道,起飞点到一点之间本来就有一段航线,既然考题条件提到了这条航线,为了规避争议,我们后续在遇到类似考题的条件时,无非就多做一个点嘛,大家也不要纠结了。好吧,关注老郑带你避坑!

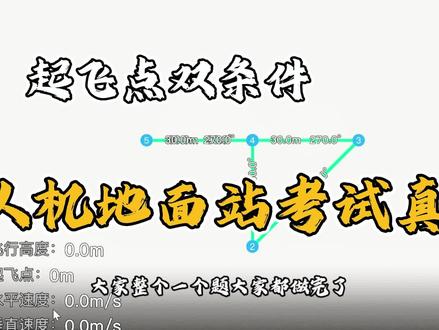

最近啊,有很多考点已经开始考双起飞点的条件,今天我们就来一个教程,就做一道蝴蝶形,四十五度角的蝴蝶形啊,条件我们就不给了,主要说一下这个关于起飞点双条件。首先我们能看到是一个图形,是四十五度的直角三角形,对吧?然后考官告诉我们,二到三的横向为 se 方向, 用亚联和领克的地面上操作方法是一样的啊,二到三 se 方向幺三五旋转。然后关于双起飞点的条件,这时候考官说起飞点到一点为九十度,距离四点为零度。 注意这里是给了两个起飞点的角度,同样没有给距离,那这个距离是不是我们要自己来算?那首先起飞点,我们假设他定在这个位置,随便点个点了啊, 如果说这是我们的起飞点,起飞点到一点为九十度,起飞点到四到四点为零度,对吧?好,我们撤销一下,那就相当于他是一个等腰直角三角形,等腰直角三角形的关系,是不是这个时候我们是就要相当于要开根号撤销,哎, 撤销一下啊,那相当于我们的就是一比一比根号二,对吧?这个距离我们是三十米,那就拿我们的三十稍等啊,三十除根号二一点四幺四,距离为二十一点二一,对吧?那我们点航点设置,找到起飞点 一点一点到,起飞点两百七十度,距离二十一点二一米,好点,确认,这个时候我们就满足了考官的要求,起飞点到一点为九十度,同理,起飞点到四点为零度。 好,我们现在做一个等边三等边三角形,如果考官告诉我们说起飞点到一点为 七十五度,距离为距离四点为三十米,那我们首先能看到起飞点到一点为七十五度,距离四点为三十米,一点到四点是三十米,对吧?那个起飞点到四点也是三十米,那就相当于它是一个 等边三角形。我们来做一道等边三角形啊,找到起飞点,一点七十七十五二五五七十五度,加一百八二百五十五度,边长三十米, 嗯,二五二百五十五度,这样就相当于是我们的一个等边三角形,起飞点到一点 三十米,一点到四点三十米,那四点到起飞点也是,也同样也是我们的三十米,这就是关于我们的双起飞点的一个要求,对吧?嗯,怎么样验证对还是错? 好,我们现在验证一下啊,现在一点到四点为三百一十五度,是不是一点到起飞点逆时针旋转了?我们说他是等边三角形六十度,那我们逆时针减,是吧?那我们就拿我们的计算机三百一十五减掉六十度,等于二百五十五度,我们可以测量一下点,测距 一点到起飞点,看是不是,是不是二百五十五度,二百五十五度, ok, 这就相当于是我们的一个等边三角形。以上呢,就是我们关于双起飞点的解析思路,大家有什么还想要了解的可以打在评论区,我是元霸。

我是阿凯,今天给大家讲一个装起飞点的,首先先看题,它是一个等腰直角三角形,一二等于一,三等于三十, 它就证明这两条边相等啊,这是一个直角。好,咱们先作图,打开地面上软件, 一到九十度三十米,打开这个相对坐标编辑器,以坐标一为基中点啊,在这先加上一个点,把它减闭合,以坐标一为基中点,然后零度三十米,因为他两个边长是相等的,三十米 选择覆盖坐标三,以坐标一为基中点,因为你航线执行完航线之后,他是要回到一点的啊,零度零米,选择插入 好坐标三啊,咱们这个图形画完了,接下来给大家看旋转,他说横向,横向的旋转是一点,位于二点 n 方向,那就是二到一 就等于三百六十度,或者是零度,再和位于的话要把它反过来掏,打开这选择横线旋转 坐标啊,坐标一零度或四三百六十度都行,二到一零度, 再看起飞点,起飞点到一点等于三十米,起飞点到二点等于一百三十五度起飞点。比如说啊,随便先画一个 起飞点在这,因为它等于三十米,起飞点到一点为三十米,起飞点到二点等于一百三十五度。一三啊,和起飞点到一,这个也等于三十, 那就等于说它是一个等腰直角三角形,看到这个就等于是倒,它就要加减一百八,它这个就是要加减一百八的。好,咱们做题, 你看起飞点到一为三十米,起飞点到二,那就可以说是大家求这个角度和这个米数都是可以的。三十三,那么一比一比二三十倍的根就等于四十二点四二, 四十二点四二,也可以求这个角度啊,也可以求这个角度。 h 到二是一百三十五,咱们把这个起飞点到三点的这个边长也求出来了,以坐标二为基轴点三百一十五度 四十二点四二米覆盖起飞点。 好,这个图这个起飞点就找到了。 h 点到一点为三十米,那就等于说 h 到二,它就等于四十二点四二,它刚好是一个等腰直角三角形。咱接下来看这个起飞点,起飞点精准度幺零幺减幺幺零 一一十九点九九九。好,这个起飞点的话,大家就直接输就行了,这个起飞点幺零幺点幺幺零一,一好确定 定位起飞点,咱们找到图形,接下来再看其他条件。等腰直角三角形航线高度为一百八十水平,速度为七点二千米每小时千米每小时,化成米每秒的话,就是七点二,除以三点六 就等于两二米每秒,对垂直速度为一点五米每秒。斜条转弯,所有机头吸偏南二十五度,钢化热坐标轴吸偏南二十五度,那就等于说是二百七十 度,因为它是逆时针转动嘛,瞬间逆减二百四十二百七,减去二十五就等于二百四十五度。 二百四十五度。航线闭合不循环,任务结束后回到起飞点,那比如说现在这个是起飞点,这个是起飞点,执行飞机从这起飞到达一点,执行完航线之后,他说要 结束任务之后,他说要回到起飞点,那就等于说是从这个一点在这边再加一条航线,让他回到起飞点到一之间加上一个点,那这个就为五点, 五点吧,起飞点覆盖住起飞点高度为航线高度,航线高度为一百八十米,那起飞高度的话他也为一百八十米。好,咱们现在做图,起飞高度的话他为一百八十米,航线高度也为一百八十米。平,速度的话是七点二千米每小时就是两米每秒,爬升速度都是一点五米每秒, 一点五米每秒。如果说没有告诉咱们悬停的秒数的话,就不用管它闭合不循环,是协调转弯。他说任务结束后,那么大家以起飞点为基础点,零度灵敏选择插入 坐标。四,好,这个就是五点,把起飞点覆盖了大家整个一个图形,大家都做完了,有什么需要交流的可以在评论区。

全国无人机地面站考试难度提升,最近起飞点的双向条件全国是频繁的在出,很多同学也在抱怨考官为什么要出这么难的题,其实没有什么难度可言, 考官在出题的时候已经做过了测试,一定是有规律可循的,就是考验咱们平常做题的思维能力。来看题,图型为一点二十米,位于二点一百二十度方向。 我们先来看横向条件,一到二的横向为 n, 为了节省时间,横向我们已经进行了旋转,一到二的横向为 n。 零度,一到二等于三到四为二十米, 一到二二十米,三到四二十米,一到四等于二到三为四十米,二到三也为四十米。 好在这里我们把它划开设 x。 接着我们来看图形当中右边三角形给了一个六十度,对角相等,那么这边也是六十度个边长,我们现在算一下, 二到三为四十米,划开过后,那么个边长就为二十米,以此证明该三角形两个都为等边三角形。接着我们来看起飞点条件, 起飞点到一点二十米,起飞点位于二点一百二十度方向。我们先来找横向,一到二的横向为零度,那我们就从二点开始转,参照平角减内角,我们来顺加逆减 内角已经去掉了六十度,那么外角还剩下多少?一百二十度。好,我们来看起飞点位于二点一百二十度方向, 机头朝向零度,顺时针转一百二十度,是不是就去到了起飞点的方位?那么一百二十度刚好二到三也在一百二十度方位,所以起飞点就在二到三的航线上边,然后距离一点二十米,我们来看 在这里一点距离交叉点上边, 距离一点二十米,还在二到三的航线上边。那么以上呢,就是该题的解析思路,还想看什么题?打在评论区,点赞加关注下课!

哈喽,大家好,我是呼叫今天给大家带来江西地面站所有航线不能超出起飞点半径三百米的新题型,据说这个题型的通过率惨不忍睹,那我们现在重点讲一下第二个条件,什么意思呢?就是说起飞点到达任何一个航点,他的距离不得超过三百米, 那么这个一到十二是五百米,对吧?一到二是三百米,那么这个起飞点在这个图形的什么位置 才能满足这个条件呢?如果这个起飞点在这个图形外边,对吧?那他距离这个十一点肯定超过了三百米,如果起飞点在四点,距离十二点,他就是四百米也不符合要求,那么只有在这个图形的正中心。 大家看一下图形正中心的话,首先做到这个边的垂线,这个垂线是一百五十米,对吧? 然后再到这个一二边的垂线,这个十二到一是五百米,所以这个中点到一二边的垂线是二百五十米,然后一百五十米的平方加上二百五十米的平方,再去根号得到二百九十一点五米,就是 h 到一的距离也同样是 h 到十二, h 到十一和 h 到二的距离不超过三百米, 所以在终点这个位置, h 点到最远的点的距离都是不超过三百米,也就符合第二个条件的要求。然后接下来这个题该怎么做呢?首先看一下三到二是四十五度, 我们可以做一个辅助点,从起飞点做到这个假设,这个到这一二边的垂线为 t 点, h 到 t 方向同样是四十五度,距离是二百五十米, h 到 t 再做到一,对吧? t 到一也就是二到一是四十五度,逆时针旋转,九十度是三百一十五度, h 到 t, t 再坐到一,然后再把这个 t 点一删掉, h 就 连到一了,再从一坐到二坐三,后面就能直接做出来。 从近期地面站考试的题型可以看出来,无人机执照考试难度一直在提升,备考压力逐步加大,打算考证入行的朋友建议尽早学习,越早考越轻松。本期地面站分享就到这里。

五月十五日,江西灵山。考官又把空域条件玩出了一个新花样,但是总体来说是不难,主要的就是一个阅读理解,只要阅读理解明白了,这道题还是比较的简单,因为答案他有很多种。 好,我们现在我们看第二条条件啊,航线空域以起飞点为半径,三百米不得超出。这个句话的意思就是什么? 以 h 点为半径做一个三百米的圆,那我们的行线会不要超出这个圆,我们都算满足的。所以说我们只要 h 点做出来之后, h 到十,一, h 到十,二, h 到二, h 到一,他的这个距离只要不超出三百米啊, 他都算什么?都算,我们对的,都算对的,所以说也是比较简单,答案也比较多。好,我们这里啊,来看条件, 好,条件,这里是一个扫描航线,你给的是三百米,间隔是一百米,所以说一到二,这里是什么?从右往左,所以说在三百上我填什么?填一个符号。第一步啊,我们就做图。好,我们这里啊,先做图演示一下,我们这里啊,做第一步图形,首先我们这里啊直接选择模板功能。 好,这里选择输入零度,为了更好体现,这里啊,一杠二,从右往左,我们这里就加一个符号,就是负三百,间隔一百米,十二个点,那么一添加,那么我们这里图形这里就已经做好了。 好,图形做出来,做我们的旋转旋转,这里给了三杠二为四十五度,我们这里正常用就行了,三杠二四十五度旋转即可。好,我们这里旋转一下。好,这里啊,选择我们的航向旋转,这里也给了条件,三点杠二点为我们的四十五度,我们这里正常旋转即可。 好,旋转后我们的图形就是这样的一个图形。好,旋转完之后啊,我已经确定啊,只要我的 h 点到达四个四个角的,你说只要不超过三百米,那么就是满足的,所以说啊,我直接可以把起飞点坐在我们的图形中心,我们看能不能满足这个条件。 好,我们这里来做一下。好,我已知起飞点要在我们的图形的中心点啊,附近就能满足这个航线不超过以起飞点为半径的三百米, 所以说这里就比较简单了。那么这里也可以选择什么,直接以二点为精准点,输入厘米去参加什么,去加我们的一个点的插入,然后加入之后,这里选择一个中点,将这个中点再设置为我们的一个起飞点即可。 好,就这十三点,然后选择它将十三点设置为起飞点,然后再删除我们这个点,那么图形就得到了。好,我们这里检查一下,它超过我们的三百米没有,我们这里看 h 点到二点,这里是二百九十一点五,很明显没有超过。 h 点到十一点也是二百九十一点五, h 点到十二点也是我们的二百九十一点五,很明显我们这里就没有超过啊,我这里也可以做一个辅助,为三百米的一个圆,你要选择三百米的圆,我们来检查一下,你看 很明显这里你放大之后他并没有超过,你们看到没有,这里就没有超过,所以说我 h 点啊,在中间或者在中间附近,你只要满足 h 到四个角都没有三百米啊,都算满足的一个条件啊,这里就做完了。 好,我们这里要做我们的经纬度平移,这里给的是起飞点的经纬度,上面是纬度,下面是经度,我们找到横向平移平移一下,这里要做我们的经纬度平移,这里给的是起飞点,我们可以选择起飞点,选择度分秒的模式,输入他的经度幺幺七 幺零二六点九幺,然后输入他的一个纬度三四幺四三五点八五, 我们这里要进行一个整体平移。好,平移过去之后我们右键啊定位我们的一个起飞点即可。好,定位过去我们这里就过去了。好,平移完之后我们做最后一个条件啊,就是图形的条件,这里给的是不闭合不循环,相对高度为 c, c 是 我们的一百米高度,水平速度为 d, d 为三米每秒, 垂直速度为一,一为一也是三米,这停止转弯停留时间六秒钟。那我们这里啊输入我们剩余的条件, 我们这里做剩余的一个条件,我们这里得到了他的横高为一百米。好,所以我把所有的高度啊都改成我们的一百米。好,这里返航高度也设置成一百米,水平速度给的是三米每秒,返航速度和水平速度设置一样, 垂直速度也给了我们是三米每秒啊,这里输入停止转弯顶六秒个点,这里是不闭合不循环,很明显这样就是满足的,所以说在条件这里啊,我就做完了。好,这道题就讲完了,同学们你们学会了吗?

大家好,这里是只讲地面站干货的王叫,今天我们来看一下五月二十号山东临沂的一道地面站专题解析。 废话不多说,我们直接看一下题目要求,第一步依旧是做出我们的图形,看下条件, 该等边三角形横线总边长为一百二十米。我们的等边三角形一共有三条边,每条边相等,总边长一百二,那么就是用一百二十米除以三 这个边长数,那么我们每条边的边长也就是四十米。我这里已经把图形画好了啊,一二三四,这个四号点和一号点重合,手动闭合一下。 好,图形画好之后,我们下一步看一下横向的一个要求,起飞点到二号点为西偏北十五度。 如果大家看到这个横向旋转的条件里面带到有起飞点,比如说我们现在这个题目, 起飞点到二号点为西偏北,或者是它告诉你起飞点到某点和 一到二航向相同或者相反,这种条件需要优先去把起飞点的位置做出来,做完之后再去做航线的旋转。比如我们现在这道题就需要优先去做 h 二一等于七十度, 那么我们怎么做呢?夹角条件,第一步找到顶点,也就是我们的二号点,观察另外一个点位,也就是一号点在二号点的多少度方向,现在一在二的左手边,也就是二百七十度方向, 用这个度数二百七去顺加逆减一号点移动到 h 点, 你看下一号点移动到 h 点,是顺时针移动还是逆时针逆时针移动,现在我们的这个条件,一往 h 走就是逆时针走,就需要用到减二百七,减,减多少呢?减我们的假角度数 h 二一等于七十度, 也就是二百七减七啊,减七十两百,以二号点为基准点,在它的两百度 距离二号点二十米处去做我们的起飞点演示一下啊,二号点两百度,二十米 覆盖掉起飞点。好,做完之后我们再去做航线的旋转,起飞点到二为西偏北十五度。翻译过来,起飞点往二号点走,大概是往左手偏上的位置, 七偏北我看一下,二百七加十五,二百八十五,起飞点到二, 直接设置航线旋转起飞点到二号点二百八十五度。好就可以了, 下面我们再看下其他条件。转弯方式,停止转弯,一号点停留三秒,后续的航点依次停留四秒啊,依次增加四秒,这种条件怎么做啊?你直接一号点 停止三秒,二三四,你依次加四秒就可以了。 你这个四号点也就是手动闭合点跟一号点重合的这个点位他也是需要依次增加四秒的,他不是和一号点停留时间一样的啊,这个要注意一下。好,然后最后一个条件, 任务航线闭合不循环,这个就自己去设置就可以了。任务完成之后返航,降返航并降落 来。以这个灵动地面站为例啊,结束行为,选择返航,在起飞点这零米插入一个返航点,然后再在返航点上面 再增加一个点位六号点,把六号点的高度改成零米降落就可以了。 然后这个停留时间最好依次增加一下啊,包括你返航的这个时间,还有什么时间增加一下,不要让考官逮到机会给你挂科。 剩下条件、水平、速度这些我就不去设置了啊,按要求去设置就行。

最近全国无人机地面站考试难度确实增加了,就起飞点出题方式真的是花样百出,那么底角预判,接下来起飞点还会以哪些方式呈现进行的一个梳理,提前带同学们了解掌握,以应对考试看题。 该图形为正六边形,边长三十米,正六边形内角总和七百二十度,由于它是正六边形,所以各单角均为一百二十度,边长三十米, 起飞点位于六边形正中。那么该怎么来做?看 受图形规律影响,角度相同,边长相同,那我们就直接通过三条边把它切蛋糕,找到那个交叉点,那么就是起飞点所在的位置来, 一到四,我们把它切开,五到二,我们把它切开,六到三,我们也把它切开,那么这个交叉点就是最终起飞点所在的位置。我们来看 受图形规律,单角为一百二十度,从中间给它切开过后,那是不是左右各六十度,那么同样呢,这边也为六十度。以此得知,正六边形是由六个等边三角形组成, 等边、三角形,等边,那是不是切开的所有边都为三十米? 所以起飞点可以位于六点的一百八十度三十米处,是不是也可以位于三点的正北零度三十米处?哪边好看我们就参照哪边。接着来看 该场地风向为二百四十度。首先我们要清楚风向为风的来向, 接着我们看三点到二点为顺风,风向从二百四十度方向吹过来,吹向哪?加减一百八十度,吹向六十度, 那么三点到二点为顺风。想要顺风的话,那是不是就得由二百四十度方向去往六十度方向,所以三到二为六十度。 那么以上呢,就是该题的解析思路,迪奥也给大家整理了一些类似于相关的题,甚至于说难度更高的题,每天进行教学更新,点赞加关注下课!

今天给同学们讲的是四川零一五月十日的一道真题,这道题啊,听说挂科率还是比较高的, 但是这道题啊,依旧是我们的一个空域限制避让点题型,看到这种题型,我们的思路啊是怎样的? 首先我们第一步还是先做我们的图形,这里是一个六边形,这里是顺时针,边上给了是三百,那么我利用夹角输入一百二十度,三百米就可以快速做出我们的图形。好,这里演示。 好,这里啊,输入我们的图形零到一,随便去添加,你选择夹角,因为这里是个顺时针,所以说我这里就是正的距离为三百米,选择插入添加至我们闭合即可,那么我们这里啊,图形就做完了。 好,图形做完做我们第二步,我们的旋转。旋转这里给的是什么?这给了提卡图形的一号点,到提卡图形的二号点为西偏南, 所以这里我们能得到旋转条件,一点杠二点二百五十度,这里是逆时针走的二十度啊,所以说我们就得到旋转。好,旋转一下。好,这里啊,我们点击横向旋转,这里我们得出来了一点到二点的旋转度数为二百五十度,那我们这里正常进入旋转。 好,我们这俩图形就旋转过去了啊,一点到二点为二百五十度。好,旋转之后我们再做我们的起飞点。好,起飞点,这里给的是起飞点,须先向 s 一 方向 飞六百米,到达我们的一个避让点,这里要进行一个标记,后面这里给的是提卡图形,一号点位于避让点。好,我们这个圈起来就是避让点, n w 三百一十五度五百米, 那么很明显这两个条件都不是我需要的,都是指向数字一,那么我想要把它变成需要的,我们就能得到什么。这个先做后面这个啊,先返一百八,后面这个我们能得到一点,到 h 点为一百三十五度的五百米, 上面这个也返一百八,我们能得到,能得到什么?能得到一点杠, h 点是我们的三百一十五度六百米,所以说我们起飞点条件这里就有了。 好,但是这里给了我们一个起避让点的一个高度,所以说我们在后面啊,一定要注意了,这个避让点啊,就是我们一点,所以说一点的高度等于多少?等于八十米, 这是给的飞行,不是平飞,所以说我起飞点高度是可以和他不一样,所以说不影响的。好,这一定要注意啊,好,我们这里要做一下起飞点。好,我们这里要做我们的起飞点,起飞点我们这里求出来了,第一个点为 这里选择方位角,第一个点为一百三十五度的五百米,那改第二点还是我们的插入,我们这里添加,第二点是多少?是我们的三百一十五度多少米?六百米。 好,这里啊选择覆盖我们的起飞点,那么这里一添加图形就做出来了。好,图形这里都做出来了。 好,起飞点做。好,做我们的经纬度平移,这里给的是提卡图形一号点,但是我们这里有一个我们的避让点,所以说提卡图形一号点会往后面推一个点,就是我们的二号点,所以我们平移二号点的经纬度即可。 好,我们这里平移经纬度。好,这里做经纬度平移,这里给的是提卡图形一,所以说我们选择二点,因为避让点的原因,我们这里要输入精度。幺二零二 幺二幺二啊,输入我们纬度二八二八二八,进行个平移,二点好,平移过去之后我们右键定位我们的起飞点好,定位过去之后啊,我们把起飞点再简单检查一下二点的起飞度,后面来这里就满足。好,我们这里来做最后一步输入条件, 好,这里条件,这里给的是,这里啊,我们第一个 b 档点的高度啊,就是我们一点,这里给了一二三,高度为多少?为三十米,所以说我们都要往后面推一个点,就是我们的二三四,这里四五六,给的是 c, 所以 说四五六就是我们的五六七 啊,所以说就是五。第二点和一点这个高度啊,就是三十米就可以了啊,我们这里啊水平速度为 d, 为我们的两米每秒,转弯模式为停止转弯, 停留两秒,这里是闭合循环的图形。好,我们这里啊,输入我们的条件,好,我们这里输入最后一步图形条件啊,因为条件这里给了我们高度一点啊,是我们避让点的高度, 这里给了我们高度为八十米,所以说这里输入八十二三四的高度啊,为我们的三十横排,这里就满足这五六七,为我们的二十五,这里单个点进行我们的一个修改,二十五, 我们也可以去点击我们的这个点,也可以去进行一个修改,二十五米七,点好,这里就输入完了,我们的重合点和二点的高度一样即可,就是三十, 我们这里要输入水平速度,水平速度这里给了是四米,这也返回速度也是一样,垂直速度为两米啊,悬停时间为两秒啊,这里输入这里给的是闭合, 好,我们可以选择闭合循环,我们可以选择即可。那么这道题啊,条件啊,我们就在这里啊,就输完了,同学们你们学会了吗?

熟不熟悉?最近全国无人机地面战预规划考试热度非常高的一道题,起飞点双向条件,起飞点到二点为多少度?还得距离一点多少米? 这道题呢,也导致了很多同学挂科啊,今天迪奥就带同学们深入的去学习一下这道题的解析思路。 首先这道题我们第一步思路,先把横向条件给他做了,把最终的图先给他确认出来,标注好二点和一点的最终位置,二点到一点为 n。 为了节省时间,我已经把图给同学们画好了啊, 二点到一点为 n, 一 和二最终的位置已经确认了。接着我们来看起飞点,起飞点到二点为一百三十五度,还得距离一点三十米。那我们第二步就先 大概的把起飞点的位置先给他标注下来,起飞点到二点为一百三十五,那么起飞点大概就在这个位置好,然后到二为一百三十五度,接着还得距离一点三十米,距离一点三十米。 接着我们来看条件图形,边长为三十米,正六边形,各边长均相等,那么一到二的边长就是多少米?三十米 好,接着我们来看细节,细节出来了啊,二点到一点为零度, h 点到二点为一百三十五度,那么二点反推回去到 h 点又为多少?加减一百八十度等于三百一十五度。 来看细节来了,二到一为零度,那么他需要逆时针回转多少度才能去到三幺五,是不是四十五度?所以这个角为多少度?四十五度。 来仔细看,我们现在想象这个三角形啊, 两条边长三十米,还带一个四十五度的角,那么脑袋里边出来没有,这只能是什么三角形?是不是它只能是等腰直角三角形,所以 这个角也为多少?四十五度,那么这个角呢,是不是就为垂直角?最终 h 点到二点,这条边长,他为什么?是不是根号二一点四一四就已经出来了? 再不借我们用蠢一点的办法,已知两条边长三十米三角形,总共三条边,已知两条边长了,我开平方还把它算不出来吗?初中知识。 那么以上呢,就是我们做这种题的一个解析思路,关于类似的题或者说更高难度的题比较呢,已经把教学视频给大家做好了,下来我会陆续进行更新,同学们下课。

负的一百三十五度方向你做过没有?昨天晚上粉丝投稿,五月五号江苏灵山坐到地面站考试身体第一要讲解一下有新东西学会变更过后呢?江苏灵山也罕见的出现夹角条件。好,首先我们来看图形,图形为一个等边三角形,边长一百二十米。 等边三角形很简单,边长均相等,角度各为六十度,把角度给它标下来,待会这里有细节。好,接着我们来看起飞点,要求 起飞点位于三点。负的一百三十五度方向。什么意思?很多同学没搞明白,很简单,不要想多了,就以正北零度或者三百六十度为基数, 减去一百三十五度,那么就是起飞点位于三点的方位。三百六十度减去一百三十五度等于多少?二百二十五度,那么起飞点就位于三点二百二十五度,三点到起飞点就是二百二十五度,距离六十米处。好,接着我们来看夹角条件, 夹角条件做题思路给起飞点方位,那我们就结合夹角来找图形的横向好来看 角, h 三一等于八十度的夹角,中间的数字三点作为顶点,那么就是夹角所在的位置,也是旋转点。接着把 h 画在原始图上边,画他的槽格位置,画在哪?画在三合一横线一侧,构成八十度的夹角。 那么由于该集是粉丝给我的,拿到条件过后,这上面没有明确标注假角,到底是在内测还是在外测,如果没标注,那么就有两个答案。好,我们一个一个的来做 h 标在这里 h 三一能够构成八十度的夹角,那么把 h 标在这里也能够构成 h 三一,这里构成八十度的夹角。好,我们一个一个的来做,先做这边这个三到起飞点为二百二十五度,方向来看 三到 h 二百二十五度,那我现在这里是不是逆时针转,这个八十度的夹角就是三到一的横向了呢? 逆时针,那我们就得减二百二十五度,减去这个夹角八十度,那么是不是三到一就等于一百四十五度的横向?好,那么接着我们再来看这边这个 h 三到 h, 你 为二百二十五度,你看三到 h 二百二十五度,那我现在是不是顺时针呀?顺时针加这个八十度的角,角也到了三到一的行向,二百二十五度加上八十度,那是不就是三百零五度?这个行下 来思维拓展一下,角三,它本身那个角它等于多少?六十度,然后 h 三一这个夹角它等于八十度,那么现在外边这个夹角是不是就是二十度?你三到 h 二百二十五度,那是不是加二十度就等于三到二的函数呢?等于多少?二百四十五度? 很简单,没给夹角在内测,还是外侧,两个答案他都是可以的。好,接着我们来看 闭合不循环,结束任务后返回到起飞点,在这里有个细节给同学们说一下, 直接点击返航就行了,返航点为起飞点。很多同学在问我,是不是需要添加一个点到起飞点,有点画蛇添足了,很多时候考官也不认可,因为他去到那个点上面过后,会回到 e 点,再去返航 h 点,所以说有点画蛇添足的意思了。 最后经纬度一缩,点击平移即可。其他的条件很简单,那么以上呢?就是五月五号江苏灵山这道考试真题的解析下课。

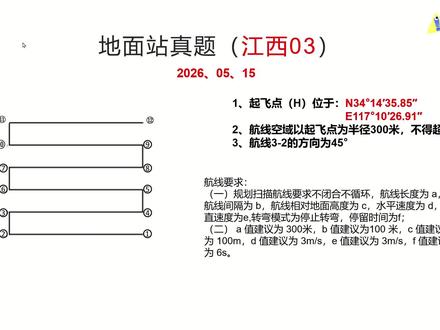

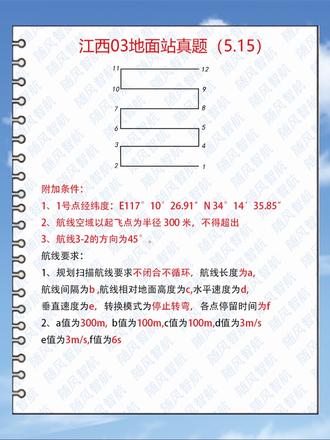

同学们大家好,今天我们一起来看一道二零二六年五月十五日江西零三地面站考试真题。这个题目呢是既空域限制以及避让点之后的,又以新型的语文阅读理解。 航线空域以起飞点为半径三百米,不得超出。我们接下来看图规划扫描航线要求,不闭合、不循环。航线长度为三百米,航线间隔为一百米, 航线相对地面高度一百米,水平速度三米每秒,垂直速度三米每秒。转弯模式,停止转弯各点停留六秒。这个比较简单,图形很容易画,一号点的经纬度,航线三到二的方向为四十五度,这就确定了咱们整体图形的航向。 难点就在于航线空域以起飞点为半径三百米,不可超出。也就是说咱们图形最远的点,一号航点至十一号航点以及 二号航点至十二号航点,都必须在咱们以起飞点为圆心, 半径在三百米的范围内。这个题目最简单的做法就是在图形画为圆心,半径在三百米的范围内。这个题目最简单的做法就是在图形画为二号航点的 航线,在航线的中间添加一个点,也就是咱们 h 点的位置,定准之后再来删除咱们的十三号航点,图形也就画完了。好,接下来我们一起来画图。首先新建航线从 h 点到一号点的话,我们就选择零度一百米, 从一号点到二号点的话二百七十度,三百米的距离。再利用咱们奥克尔的弓形模板,以相对坐标精准点为二点的情况下,方向为零度,因为咱们图形是正北的生存方式,选择插入相对距离一百米,高是一百米, 宽是三百米图形,整个有十二个航点,因为我们已经生成了两个,我们再添加十个航点,空心航线已经生成,点击添加即可。航线生成之后,我们进行航线旋转,三到二的航向角为四十五度, 点击确定好航线旋转完成之后,我们来寻找后幕点,后幕点的位置位于一到十一号航点或者是二号航点到十二号航点的中间,那么我们就以二号点为基准点,在二号点零度 厘米的地方插入,在十二号航点的后面生成一条新的航线,点击添加。航线生成之后,根据华科尔软件的优化功能, 我们双击航线的中间,他能够在这条航线的正中间自动生成一个航点,十三号航点,这个十三号航点就是咱们要寻找的后幕点的位置,所以呢,我们就以十三号点为基础点,零度零米的地方覆盖后幕点 添加。现在我们已经找到起飞点的位置,我们就把十三号红点至四号红点删除。在这个过程当中,我们可以检查一下,从十二点到起飞点的距离为二百九十一点五米,从 起飞点到一点的距离也为二百九十一点五米,所以我们能够确保最远的航点一二十一、十二四个航点都在咱们起飞点半径三百米以内的位置当中,所以符合题目的要求。 接下来咱们设置其他条件,航线高度,起飞高度没有做要求,我们就与航线高度一致,返航高度也与航线高度一致,水平速度为三米每秒, 爬升速度是三米每秒,下降速度三米每秒。航线悬停,各点悬停六秒,然后进行航线平移,航线平移的话,他是一号点的经纬度,经度为一百一十七度 十分二十六点九一秒,纬度为三十四度一十四分三十五点八五秒。点击确定好, 我们再来定位,后面再来看其他条件,横线不闭合,不循环,其他条件设置都没问题。我们现在 再回过头来检查一下三到二的航向为四十五度,起飞点到各点的距离不超三百米,他们的距离都为二百九十一点五米,一号点的精准度没有问题。题目做到这里我们就做完了,同学们有什么想了解的题目,咱们评论区留言。

全国无人机地面站考试难度提升,起飞点花样百出。我们来看起飞点到一点,距离六十米。起飞点到二点,横向 w, 又是起飞点双向条件, 二到一的横向为零度。横向条件,然后下边边长条件。为了节省时间,图形我已经做了旋转,我们来看 二点到一点的横向为零度,已经旋转了。接着我们来看一到二等于一到三等于三十米, 然后角一还为垂直角,两条边相等,那么这个三角形指的是什么?等腰直角三角形,所以角三角二必须得为四十五度 等腰直角三角形短边算长边怎么算?代入根号二,三十米乘以一点四一四二到三边长就为四十二米。 好,边长我们算出来的。接着我们来看重点,起飞点到一点,距离六十米,暂时做不了起飞点到二点,航向 w, 那 我们就先大致把起飞点的位置给它标出来。起飞点到二点 w, 那 么起飞点大致就在这个位置,到二点为 w 方向 好,起飞点距离一点六十米来,我们先把它连接起来六十米来。注意看细节,我们先二点到 h 点给它连接起来,那么这里就是一个三角形,这个三角形当中已知的条件有哪些?我们来看 这条边为六十米,一到二为三十米,那么这里他一定是垂直角啊。我们连接起来三角形。接着来看一个三角形当中,如果一条边是另外一条边的两倍,还带一个垂直角,那么这个三角形只能是什么 三角形?三十度,六十度,九十度,现在九十度,已经确认了,对应的这条边为长边,那么三十度和六十度又该怎么来确认呢?通过边长来确认, 六十米是长边,他是短边的两倍,那么一到二就为短边,短边只能是哪个角所对应的三十度, 所以这边就为六十度。好,我们来看,一到 h 为六十米是长边,那么长边我们求六十度所对应的零边怎么求?根号三 六十米乘以零点八六六,大致就等于五十二米左右。 好,那么 h 点就位于二点的正东方向,九十度距离五十二米以上呢,就是该题的解析思路,相关的题比较每天都在陆续更新,点赞加关注下课!
