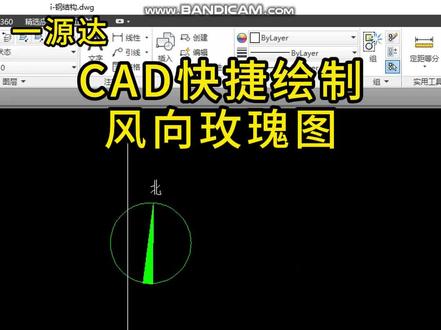

00:50查看AI文稿AI文稿好，咱们今天来看一下我们的这个玫瑰图，我们在做一些户外的这种场景的时候，有的时候需要把我们当地的这个风向，风向就是他们能吹风的这个风向的统计，给他做一个图，在我们的图纸上把它表达出来，那么我们这个时候可以输入我们的 命令。好，然后在我们的出现的这个封面柜的这个图里面，我们可以去选择我们不同的区域， 那么我们想用到什么样的区域，什么样的地址的时候啊？我们可以去选中它，选中它之后我们直接点击确定， 然后我们的鼠标上面就出现了我们当地的一个风向玫瑰，然后点他就把它插入到我的图纸当中了，我们就可以对他进行一个快捷的使用。好，那么这就是咱们今天要分享给大家的一个操作，谢谢观看，再见。
05:39查看AI文稿AI文稿开始了，这没完了吗你？同学们好，这一段我们一起来学习应用绝对坐标绘制风玫瑰图，输入适可缩放命令 c 中心点放在零倒好，零高度放到三十的位置。 接下来我们输入直线命令， l 右键坐标，负十逗号零回车，十逗号零回车再回车。完成了一条直线段的绘制，右键输入下一个直线段，零逗号 负七回车，零零逗号十二回车再回车。选中这两条直线段，把他们的图层转到点画线，图层变形比例改为零点一安退 出键到这里就绘制完成了轴线。接下来继续执行直线命令 l 右键坐标负五道号零回车下一个点三道号零回车下一个点二道号一回车零道号零回车五道号四 回车零逗号零回车三逗号六回车零逗号十一回车零逗号零回车负四逗号九回车负五逗号六回车逗号零回车负三逗号二 回车负五逗号零回车负二逗号负一回车零逗号零回车负三逗号负三回车负一逗号负四 四回车零逗号零回车零逗号负六回车一逗号负四回车零逗号零回车三逗号负三回车二逗号负一回车零逗号零回车再回车。 接下来还有几段没有完成的，右键重复直线命令，零逗号十一回车，接到负四逗号九回车再回车 右键重复命令，负五逗号六回车，接到负三逗号二回车再回车右键负二逗号负一回车，接到负三逗号负三回车再回车。结束命令右键重复命令负一 逗号负四回车接到零逗号负六回车回车结束命令回车重复命令一逗号负四回车，接到三逗号负三 回车，回车结束命令，回车重复命令二逗号负一回车，接到三逗号零回车， 回车结束命令，回车重复命令二逗号一回车，五逗号四回车，再接到三逗号六回车再回车。 到这里我们就完成了风玫瑰图样的绘制，接下来我们进行填充，执行命令 h， 右键打开图案填充对话框，选择渐变色填充拾取点， 鼠标左键单击，选择填充的范围，右键确定。这是完成了一个填充，右键重复命令渐变色，设置渐变的颜色，第一个颜色我们用青色确定，第二个颜色用白色确定。 拾取点，选择一个两个，三个，四个五六七八右键确定，选中刚刚填充的颜色， 渐变色的名称修改为反转球形。第一个渐变的颜色，颜色一是一百六十一号颜色，二是一百五十一号。到这里就完成了图案的填充。接下来我们进行坐标标注。 第一题，单行文字，右键指定起点，文字高度零点五，旋转角度零，输入数字。 四， ctrl 加回车，输入 id， 命令 f 三，打开对象捕捉，标注这个点。 f 二，打开标注的尺寸， ctrl 加 c， 关闭，双击要加 v， 编辑中间逗号，右键移动工具 m， 把它移动到合适的位置。 f 三，关掉对象捕捉， c o， 复制，把这个单行文字复制到其他合适的地方，这个时候我们关掉了对象捕捉，把这些放到合适的位置附近，右键结束，接下来我们编辑这些坐标，这里是一负。四，左键单击，再左键单击， 这里是三负三，左键单击，再左键单击，这里是二负一左键单击，这里是三零左键单击。再到这里 左键单击，这里是二一左键单击，这里是五四左键单击，这里是三六左键单击，左键单击，这是零十一左键单击，这里是负四九左键单击，负五六左键单击， 这里是负三二，这里是负五零左键单击，这里是负二。负一左键单击，这里是负三。负三，左键单击，再左键单击，负一负四左键单击，右键，这里我们就完成了封玫瑰图的绘制。
1740LYF77289598
01:57查看AI文稿AI文稿这次我们讲解这个多线 m l 换一下，大概是这样子的，这个样式也可以修改，我们输入 m l style， 建一个样式 e， 然后外弧我们都勾上颜色，给个黄色， 颜色给黄色 是这样的一个效果，然后我们再建一个样式二，我们把内外弧度勾上，然后颜色给个 红色，然后我们再在内圈添加一个多线，然后把零点一五， 这个是零点一五，我们再添加一个负零点一五。啊，这个颜，这个颜色我们可以给个绿，这个颜色给个绿色， 然后这个给黄色，黄色是这样一个效果，然后确定，然后我们再去会一下，我们可以输入 s t 改善样式选择一 是这样一个效果，带填充 m l， 然后我们输入 s t， 选择二 是这样一个效果。
27南山松云

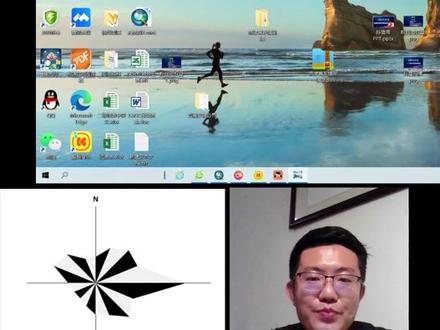

23:15查看AI文稿AI文稿好，我放大一下啊，哎，你看，其实就是这个这个数据啊，这个 excel 表，对吧？下面这个表格， 你呢？直接把它拖动进来啊，直接把它拖动到这个这个阿克麦里就可以了哈，哎，直接拖进来就行，哎，拖进来之后哈，拖进来之后呢，你看这里就有显示了啊， 拖进来之后，这里，哎，这里就有显示了，是吧？显示出了这个表格来。好，那么我们打开一下，好，那么我们呢？哎，右击打开，是吧？打开我们这个， 打开我们这个表，你看哈这个表呢，他就是，就是我们刚才一个赛尔的这个表。好，那么然后呢？第二步是什么呢？第二步就是啊， 你要用这个属性表哈，你要利用这个属性表去做出你的，你要先做出一个大概啊，做出一个大的轮廓来，对吧？ 哎，做出一个大的轮廓来，那么太小了，看不清啊，啊，看得清了吧， 是吧？你先要，哎，做出一个大概的轮廓来哈，那么首先啊，就是你第一步啊，这个其实风玫瑰图呢，我们是用这个 excel， 我们是用这个极坐标来做的啊，这句子里的极坐标来做的。这个，这个，这个数据， 数据在一个赛尔中是文本，对对对，数，数据在一个赛尔中就是常，不就是常规型就可以啊，你是说这个数数值类型是吧？ 哎，树枝类型是常规的就可以哈，嗯， 那么然后哈，然后我们点击这个这个创建图表这个工具啊，这有个创建图表哈，哎， 就说整个这个黄玫瑰图啊，黄玫瑰图，我们是用这个，这个这个极坐标啊，用极坐标来做的，所以呢，我们先要创建出啊，整个极坐标的一个大的这个轮廓哈。 哎，创建图表这里呢，我们要选择什么呢？我们要选择集坐标哈选择这个集坐标，哎，然后呢？哎，下面这个半径子段这里啊，选择什么呢？选， 选择我们，我们这里做这个风向哈。哎，我们这里这里做的是风向玫瑰图啊，选择风向频率， 然后呢？角度这段这里呢选的是角度，然后呢这个图例啊图例我们就可以去掉了啊图例就去掉了， 然后呢？这个这个标记哈，我们也改成就是我们把这个标记都去掉啊，改成无论。好跟大家说一下，再说一下这个细节哈， 就说啊，这个半径子段啊半径子段选择风向频率啊，因为我们要做的是风向频率的玫瑰图嘛，对吧？半径 字段，对，做这个风向频率角度字段，对吧？角度字段就是我们刚才表示风向的角度吗？是吧？从零，哎，从零度到到从零啊，二十二点五啊，四十五啊，这个角度来表示这个角度字段。 其他的呢？你都不用设置哈不用设置。然后到下面这里啊，你把这个图例呀去掉啊，去掉。哎，不需要啊，不需要，狗血，因为什么呢？因为我们封为为图啊，对吧？你不需要图利的，是不是？哎，为图不需要图利。 然后呢这个这个样式这里哈样式这里也选择无啊选择无。哎，这这样呢， 这一步就可以了哈，那么然后啊，我们就直接下一步就可以啊直接下一步， 好，然后这一步哈，这一步呢，其实你也不需要设置什么东西啊。这个标题这里啊标题这里呢，你可以把它去掉，是吧？这里也不需要标题，那么你你， 你如果想指个北，就是方明贵图上面不有个 n 指个北吗？对吧？你可以把这标题改成 n， 是吧？ 标题改成，然后呢？就是说徒弟呢，你徒弟你也给他去掉哈，徒弟去掉就可以了， 这个图例啊，图例去掉，是吧？呃，然后呢，你把这个轴属性这里啊，轴属性这里，你把下面这个标题 下面这些内容啊，全部都删掉啊，哎，把下面这个标题全部都删掉，删掉哈， 然后这个啊，这个上下左右哈，这这上下左右你，你全看一遍啊，把他标题啊全点一遍，把他的所有标题呢全部都给删掉，对吧？好，那么你把上下左右这个标题啊全去掉啊，去掉， 好，然后你看就形成了一个这个样子的这个样子的这个图，对吧？这个样子的图， 好，然后呢，其实你在这里就是雏形啊，设成这样就可以了，这样就是一个极坐标的雏形就出来了啊，哎，点击完成，对吧？啊？就这张图， 哎，这个呢，就是我们凤玫瑰图的这个雏形啊，好，你就这一步啊，你做出这个雏形来就可以了，其实啊，我们就是说我们给大家总结了一个口诀，来做这个凤玫瑰哈，好，我们呢先来看一下我们这个口诀吧， 就什么口诀呢？其实就这四句话，第一个风向风速要整理， 第二个啊，七座标图现出，行啊。第三个是吧，调整修饰玫瑰状，好，那么下一步，哎， 下一步我们就要怎么样呢？哎，我们就要在极坐标的基础之上啊，调整修饰出我们这个封玫瑰的这个初步形状来， 来了，对吧？第四步就是配色整翅就搞定了，哎，那么现在我们第二步已经搞完了，集作标图现出行哈，好，第二步啊，集作标图现出行完了，那么然后呢，我们就要 第三步了啊，就要把玫瑰状，就要把玫瑰状来调出来了，哦，那么怎么去给他调整成玫瑰状呢？你这样啊，在这个图纸上，哎，在这个图纸这里 右击有一个高级属性在这个高级属性这里啊，好，右击有一个高级属性啊，打开这个高级属性 啊，那么你看啊，这里属性里啊这个属性里呢，有很多的这个设置啊，哎，有什么序列呀，图 表啊，资料啊，等等啊，主题啊，主题样式什么的，这个这个什么呢？这个就是说 其实啊，这个阿克麦部里对图表的，哎，我们知道阿克 gs 阿克麦部可以做很多各种各样的这个空间图，是吧，也就用读，那么我们这个图表啊，其实阿克麦部做图表的功能呢，也比较的丰富啊，不是比较丰富，是很是很丰富， 那么这些哈，就是有这些设置的话，其实啊，你只要，你只要肯去钻研，或者你只要有想象力啊，你可以做出各种各样的各种各样的这个图表图纸啊。 好，然后呢你，哎，你先先来选择什么呢？我们呢？先来 点击这个集坐标就先来我们呢先来点这个集坐标这里啊集坐标呢，我们先把这个先把这个玫瑰状的颜色给调出来啊， 好，怎么调颜色哈，你只要记住这么几个选项卡就可以了。第一个选项卡是什么呢？在这里啊，在花纹这里，哎，这个花纹哈，记住了，花纹，哎， 花纹这里呢，点击这个实线哈，哎，意思就是把我们这个风玫瑰图啊变成个实线的啊，把每个边界都变成实线，哎，点这个实线，这是点这个啊，大家别忘了点击完了这个 这个花纹之后啊，点击这个啊，个别色就个别色哈，哎，注意看一下，点击一下，哎，你看有点感觉了，对吧？啊，有点这个送玫瑰的感觉了，是不是哎， 点个别色哈，第一步，点花纹第二遍第二步，点个别色啊，第三步呢？第三步干嘛呢？我们要不把外面这个大圆去掉啊，这个大黑圆去掉那大黑圆去掉呢？你点这个圆形哎，点这个圆形哈， 这有一个圆形，对吧？把圆形点掉，然后呢把这个显示哈勾选掉，对吧勾选掉，好，这个大黑圆你去掉， 是吧？其实呢就是，哎，在第三步哈，调整修改玫瑰状这一步以来第一个，现在极坐标已经设置，极坐标里呢，主要设置三块内容就可以了啊，第一步啊，把花纹调成实线 啊，把花纹调成实线，第二步呢，把颜色调为个别色，选择个别色啊，这点，哎选择个别色。 第三步呢，哎，第三步是什么呢？第三步是点这个圆形哈，点圆形，把外面那个大圆啊去掉 哎，点击那个圆形里面呢，哎，把那个圆形的显示呢给去掉哈，好，这是在极坐标里要设置的啊，然后我们看见图 这个玫瑰型虽然有点那个有点那味了哈，那么他只有这个玫瑰型，不可以啊啊，不可以，那么 就说你看他上面还有很多其他的内容，这我们封了过后也不需要，对不对？你像这个什么标尺啊，刻度线呢，数字啊，我们都不需要，怎么办呢？哎，接着啊，刚才机坐标这个选项设置完了啊，我们呢要在轴啊，要在轴轴里来设置 好极度标，设置完了，就在轴这哈点这个轴，哎这个轴呢？哎，这个轴哈，这个轴呢？他他就是啊，你把所有轴啊，特别是这个上下左右四个轴，哎，这四个轴呢？你呢？全部啊，全 不给他，哎，给他选一遍就全部给他设置一遍啊，我们现在设这个左轴啊， 呃左轴这里哈，哎，左轴这里呢？我们首先这个这个刻度啊，这个刻度我们是不要的，对吧？哎，你看上面的刻度，我们不要，我们不要呢，哎。 然后你把这个卷标啊，把卷标在左轴这里啊，点这个卷标，把卷标呢给去掉，显示去掉啊， 让我看一下，哎你看下面这个轴啊，这下面这这个轴呢？因为因为什么？为什么他叫左轴啊？为什么他叫左轴呢？因为他这个刻度的，他这 刻度是显示在左面哈。哎，所以他叫左轴啊，这个这个这个，这个，你别忘了啊，他叫左轴，他这个刻度就没了，对吧？啊？刻度都没了， 然后呢？你上下左右啊，这上下左右四个轴，你全部都设置一遍，哎，把卷标设置一遍好， 就是显示这里啊，显示这里给他去掉就可以了，那么他还有多余的他外面那些大圆圈是多余的，对吧？这个大圆在哪里去呢？还是在轴这里啊？表格， 对吧？把表格这里去掉，那么怎么去哈？这个你就点击这个表格啊，哎，把四个轴的这个显示，把四个轴的显全给 去掉啊，就不要勾选这个显示就完了。好，上下左右四个轴的显示，哎，不要勾选，全部去掉就可以了。好吧，好，哎，上下左右的轴把那表格里的显示啊全部去掉，对吧？ 那么你看，哎，现在哈，这个凤玫瑰的这个味道是不是很浓了，对不对啊？ 那么我们呢就这个形状哈，其实不太好看啊，他他有点那个狭窄，对吧？我们呢想让他这个想让他这个宽松一下，就想让他变得比较宽厚一些， 然后呢你可以调整你坐标的坐标轴的这个数值啊，数值大小 还可以呢，改变一下你的这个风玫瑰的形状啊，在哪里改变呢啊？这在刻度这里啊，刻度这里还是在轴啊轴这里啊，刻度 在客都这里呢，最大值最小值啊，你分别设置一下，你通过设置你的这个轴的最大值，最小值呢，可以改变你的这个轴的这个长短啊， 那我们统一啊，统一把四个轴他最小值都设置为四，最大值呢都设置为十点，都设置为十二啊，哎， 因为什么呢？因为你看我们这个数据啊，我们这个数据呢最大的值就是十点二，是吧？最大值十点二，最小值最小值呢？哎， 最小值是五点几是吧？当然就是说我们在这里呢都把最小值设置为四，最大值设置为十二啊，来我们来调整一下，调整一下，然后你看这个形状就会发生变化， 当然你在实际工作中哈，你具体要设置为多少这个呢，你自己看一下啊，自己看一看。好，我们这还是哈，就你上下左右轴啊，哎，你上下左右四个轴你全部都设置一遍啊，全部设置一遍就可以了。 好，那么点击下变更啊，变更我就改为四最小值哈，设置为四啊，哎，左周最小值设置为四，最大值设置为十二。嗯，在这里呢，设置为十二。哎，你 看是吧，他的这个形状呢，就会发生一些变化，因为你这个轴的这个最小值最大值变了吗？哎，所以他他对应的这个刻度的这个图形啊，哎，也会发生改变的。 好，右周也是哈，你把最大值最小值呢，都统一啊，最好都统一最大值十二最小值是四啊，都统一一下啊，最大值十二啊，最小值设成四。 那么上周啊，就你四个轴啊，全部统一掉就可以了啊，最大值是十二 啊，然后呢？哎，最小值最小值剩下四， 下周也是是吧，下周呢，你最小的是四， 价值呢就为十二。 好，然后轴这里啊轴这里我们就设置完成了，哎，到这里哈，大家注意看啊，注意看一下我们这个风玫瑰的这个形状，已经已经很有那个风玫瑰的味道了哦，是不是啊， 哎，很有很有风玫瑰的味道了啊，到这里啊到这里，我们完成了前三步啊， 第三步，第三步做完之后我们这个放玫瑰的味就出来了啊，但是他不是放玫瑰对吧，因为颜色不颜色不对啊，是吧，你得改颜色哈，你怎么去改颜色呢？哎，有的同学会在 ps 里改啊， 也行你你在 ps 里开也可以啊，但是我跟大家讲啊，阿克吉斯的强大哈，在于他可以一个人，就他可以一个软件啊，去完成你各种各样复杂的东西，而且我说出来这个 ps 改这个图，我试过， 我试过 ps 改日图，他会出现个什么问题呢？就是他这个锯齿，这个边界的锯齿啊，他这个颜色你改不好啊， 就是你 ps 改出来的，跟你阿根基自动生成的这个这个黑白色哈，其实你一看就可以看出来，他的边界巨始处改不好， 所以最后啊，我们还是要用什么呢？我们还用阿克巨斯来改颜色，是吧，改成那种黑白相间的颜色，那么这个时候啊，那么，哎，那么，哎，改成黑白相间的颜色，怎么怎么做呢？是吧？好， 下一步就是要调色了啊，现在，其实说实话，现在这个图啊，他只是有那么个意思哈，有那么一点味道，但是呢，他也并不是一个规范的风眉贵图，对吧？那么如何做成规范的风眉贵图呢？ 最关键的一步来了哈，也是最精彩的一步，在 gs 里怎么去调色哈？第四步啊，就是整饰调色了，那么点击这个资料，我们要在资料里设置颜色，哎，你看哈，你这颜色在资料里，是吧，这个你就很想不到，对吧？ 这里啊，点开资料，然后呢，下面有一个这个按钮啊，显示颜色，哎，显示我们的颜色，哪个按钮？这个啊，这个，这个花里胡哨的，这个像个魔方的按钮啊， 显示颜色，哎，点击一下，哎，你看他的颜色，就是这边颜色就显示出来了，对吧？哎，五颜六色的颜色哈，五颜六色的，那么第一个颜色是吧，我们调成个黑色吧，那么你点击一下就可以了 啊，点击一下这个颜色，他弹出了个这个色色调色框，调色对话框，来啊，是吧，那么这里呢我们选择一个黑色黑色， 然后呢我再添加一个自定义颜色，我再添加一个灰色，添加一个淡淡的灰色呢，就是说一会因为因为我们这是 黑白相间的吗？对吧？相间的一个淡淡的灰色啊啊，添加到自定义颜色，这样呢就方便我进行调色了啊，好，第一个颜色对吧？第一个颜色我们改成黑色，你就选这个黑色就可以了。 确定，那么下面呢就相间吧，黑白黑白相间就可以了哈第二个我选择我刚自定义的这个灰白色啊，第三个黑色， 对吧，你就在这里挨个挨个给他换过来就可以了哈，这一共有十六个颜色也不多，对吧，在这里换过来 动动鼠标对吧，动动手指头就可以设置了啊。 好，然后，哎，我们看一下 是吧，哎，见证奇迹的时刻这个风玫瑰的形状就出来了，是不是啊？哎，那么对吧是吧，这个，哎就是我们的这个风玫瑰图， 好，那么这个方玫瑰图出来之后是吧，他呢？他怎么样哈 他，他其实还是。这是你一个图片啊，这是你，你可以截图是吧，你可以截图给他截下来当成个凤凰贵族，你呢也可以右击右击这个数据啊，右击这个数据有个导出对吧？哎，导出数据注意不是保存啊 不，这有两个哈，你注意看这里有两个，一个是导出，一个是保存啊，不是保存啊，保存的是他保存的是什么？保存的是你这个作图的这个工程文件啊，不是个图片啊，你要想给弄成图片呢，你得给他导出哦 哎，导出这里呢，你可以选择导出这里呢，你可以选择各种各样的这个格式了，对吧？啊，各种各样的格式进行导出，那么我们选择呢，这个 gpg 格式啊， 好，然后这些设定啊，这些设定呢，你就自己去设定就可以了啊，自己设定， 那么我们来个储存吧。好，我们存到桌面上啊，存到桌面上 打开看一下，叫后门归途。 好，这个呢，哎，就是我们用这次，我们用这次搞出来的这个风玫瑰图，那么 这个图是吧，这个图呢，你后期可以在你的这个 ppt 里啊进行截取，是吧？哎，截取到合适的大小，合适的位置，然后呢放到你的这个，这个，这个， 这个制图的这个图片里，对吧？那么他的清晰度什么的呢，你都可以在这次旅行调整的哈。啊，这个呢，就是我们封门贵图的制作。
306中图地信

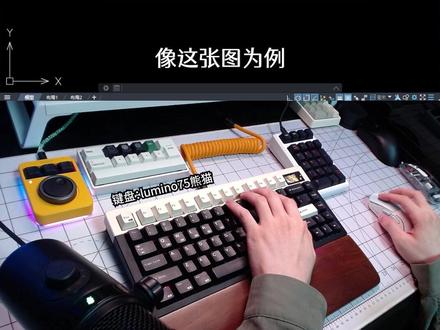

03:15查看AI文稿AI文稿这节视频我们来讲解一下各种等分的做法吧，像这张图为例，这里很多等分的符号，这里是无等分，比较简单粗暴的做法就是我画个直径为九十三的五分之一的圆，也就是五分之九十三的分数打上去，我们来试一下哈。打上 c 空格 点，输入低直径以后，输入九十三，除以五，按空格确定。在选择这个圆形后，使用 c o 复制指定基点 a 正列数量，打上五个，放到右侧的象限点上，点击结束。那现在我们来测量一下，最左边的点到最右边的点是不是就是九十三呢？这是一种做法。 那还有一种做法就是使用 co 复制里边的不满，打上 l 直线，画一根线条上去，使用 co 复制选项，选择对象，指定基点后，在下方找到一个 a 阵列的选项，数量给上六个，打上下方的 f 不 满选项从第一个点到最后一个点，间距值呢？ 我们直接输入总数九十三按空格，那这样也来，这条线到这条线，它们之间的距离就为九十三，你在它们中间去画圆就行了。打上 c 空格，输入二 p 两点画圆，选择一个点， 两个点。如果想要这种波浪形画的更快一些，那你也可以使用 pl 多段线，指定出发点后，点一下，使用 a 圆弧，然后鼠标来到这点击，点击直接连着点过去， 这样以来连修剪都不需要了。最后再来说一种比较标准的做法，那就是我们先去打上 l 直线，画出这根九十三的线条，画出来以后使用 div 指令 按空格选择要分割对象，输入段落数，五按空格，他就被分成了五段，但记住他只是生成了每一段的节点而已，所以我们现在呢，从左往右拉个框框，你就可以选到里边这些点，但这些点 如果你没有开捕捉点是选不到的，所以我们打上 s 一 空格，勾选上节点选项，点击确定，那你就可以捕捉到了。 如果说你想要让他们也显示出来，你可以输入 p t y p e 指令，或者说直接打上 d， d， p 也会弹出来，选择其中的一个点，确定就显示出来了，那现在你再去绘图圆弧即可，那这张图剩下的就没什么难度了。 我们画出了这五个圆心以后，输入 c 空格， t 空格，选择切点，切点靠外侧一些，半径值为六十五，确定 再把底下多余的部分进行修剪，这边要会制切线，他提前给了我们角度值，目前已知的就是这个角为六十度。画法比较简单啊，你可以直接从圆心点画一根小于号 负六十的角度线条下去，再将它进行偏移，偏移距离为半径。你不知道如何输入半径，那你就用鼠标直接点击圆心，点到象限点上的某一个点 点下去，那你再去偏移它就是半径十了，无需自己测量跟输入。另外一边我们直接使用镜像功能，将它镜像一份过去，再输入 f 圆角半径改成三十五，去选择这条边和这条边。好了，那这张图呢？我们就算是绘制完成了，记得去把它修剪干净。 那本节视频就给大家讲解到这，欢迎投稿，我们下个视频再见！拜拜！
319Tutor南洋
06:08查看AI文稿AI文稿在建筑图纸的右上角，通常会画有一个玫瑰花一样的极坐标，它就是风玫瑰。风玫瑰图 windrose 是 一种用统计方法表示特定区域风向和风速分布的图形，因形似玫瑰花瓣而得名。 它基于当地多年的气象观测数据，通常为十年以上。用极坐标图展示各个方向的风向频率、平均风速等信息， 核心要素包括风向频率、某一方向风向出现的次数占总观测次数的百分比，用线段长度表示，离中心点越远，频率越高。 部分风玫瑰会用颜色或符号区分不同风速等级。风速玫瑰图方向划分通常将圆周分为八十六或三十二个方位，如东、东、南、南等。 风雷圭对建筑与城市规划布局优化的影响，确定建筑物朝向和间距，利用主导风向促进自然通风，如夏季引入凉风，冬季避开寒风 污染。控制工业厂房烟囱等污染源应布置在主导风向的下风向，避免污染物扩散至居民区，对节能设计有明显作用。结合风向设计门窗位置，减少空调负荷。如南方建筑利用穿堂风降温 对工业与环保厂区规划的影响。易燃易爆，厂房需远离居民区上风向，降低安全风险。 大气污染评估，分析废弃粉尘的扩散趋势。辅助环境影响评价。 e i。 对 交通与水利工程有重要影响。机场跑道设计跑道方向需与主导风向一致，确保飞机起降安全。 港口桥梁考虑强风如台风对结构的影响，优化抗风设计。全国各地风玫瑰的差异很大，中国地域广阔，受季风、地形、山脉、高原沿海等影响，不同地区的风玫瑰特征差异显著。 以下为典型区域分析。东部沿海地区如上海、广州为季风主导，夏季东南风来自西伯利亚，春秋季多过渡风向。 东南沿海如福建、广东夏季常受台风影响，风向多变且风速大，需关注台风玫瑰图。 沿海地区风力较为稳定，劲风风速小于等于零点二米每秒，天数较少。北方地区如北京、乌鲁木齐为温带季风与大陆性气候。华北如北京冬季西北风为主，夏季东南风，春秋季多沙尘天气多偏北风。 西北如乌鲁木齐受天山山脉影响，主导风向为东北风、乌拉尔山、西伯利亚气流风速较大，进风频率低，季节性差异，冬季风强于夏季。部分城市如沈阳，冬季北风频率超百分之三十。 西南地区复杂地形影响。四川盆地如成都，四周环山季风频率高约百分之四十以上，风速小，污染物易滞留。云贵高原如昆明受西南季风和山谷风影响，主导风向为西南风，风速适中，四季较均匀。 特殊现象，重庆因山地和长江合谷多，东南风与东北风交替，径风频率较高。青藏高原地区如拉萨高原季风、夏季东南风。印度洋暖湿气流，冬季西北风。由大陆冷高压决定的风速大，年均风速三至四米每秒， 昼夜差异，山谷风明显，白天谷风由谷底向谷底，夜晚山风由山坡向谷底。 华南地区如海口、三亚热带季风与台风主导风向为东南风和东北风。受东亚季风和热带气旋影响，夏季台风频繁，风向呈顺时针旋转，这是北半球气旋特性决定的 风速梯度，沿海地区年均风速可达五至六米每秒，内陆稍低。风玫瑰在图纸中的具体应用在总平面图设计中，风玫瑰图通常绘制在图纸角落，如右上角与直北针配合使用。 风玫瑰对建筑群落布局有重要的指导原则作用，居住区、学校等敏感区域。至于上风向，工业区、垃圾处理厂等。至于下风向，如主导风向的对侧或垂直方向，古人说的下厨房、上厕所也是由主导风向决定的。 风违规对建筑单体设计、建筑与通风有重要作用。根据夏季主导风向设计穿堂风路径，如南北通透户型，冬季关闭迎风面窗户，减少热损失。 关于遮阳与防风，北方建筑北侧墙面少建筑，南方建筑南侧设遮阳板，以阻挡夏季烈日 风玫瑰对景观与绿化有指导作用。防风林应该布置在冬季主导风向上方，种植密集植被，如墙木加灌木，降低风速， 引导气流，利用绿化带形成风道，增强自然通风。如城市通风走廊规划，根据我国建筑规范建筑气候区划标准 g b 五万零一百七十八要求，设计中必须参考当地风媒归途，尤其在工业建筑、高层建筑和台风区项目中。 总结如下，风玫瑰图是连接气象数据与工程设计的关键工具，其核心价值在于将抽象的风环境转化为可视化的设计依据。 不同地区的风玫瑰差异，本质上是气候地形和地理区位共同作用的结果，设计者需结合具体数据优化布局，实现功能性、安全性与可持续性的平衡。 例如，沿海城市需重点防范台风，内陆盆地需关注净风对污染的影响，而高原地区则需利用山谷风改善微气候。 通过精准应用风媒归途，可显著提升项目的环境适应性和经济效益。所以，了解一个地区的风媒归途，对我们的建筑群落和建筑单体设计都有重要的指导意义。
7菩提闻道
02:45查看AI文稿AI文稿cd 其实没有你想象中的那么难画，记住这九个快捷键命令，完全可以应付你平常画一些简单的图形绝对没有问题。是哪九个快捷命令？今天我就教大家一下。 x l 空格 h 横向射线，这个横的是个横向射线，从整个 cd 你 看，从这一直到头，然后 x l 价位， x l 空格 位空格是竖向射线，就是上下的这个 cad， 然后这个 o 是 偏移命令，比如说我们选中这个线，然后输入 o 空格哈，输入数字五百空格，好，他偏移偏移的同时还会复制这条线， ok， 好， 然后这个 tr， tr 是 修剪命令，很常用哈，我讲的这些线都是五颗星 tr， 比如说我们选中这两条线，输入 t r 空格，然后点一下这个，它就修剪了，点一个，这个就修剪点一个，这就行了。 然后 ex 是 延伸命令，比如说我们这条线跟这条线还有一定的距离，然后咱们就用延伸，选中这条线，然后输入 ex 空格，然后选这条线，好，通过来了。 然后就是这个 copy 是 复制命令，这个复制也是很常用的，选中这条线，然后输入 c o 空格，好，复制，复制，复制，复制，复制，这样，然后 e 是 删除，特别常用哈，选中这条线，输入 e 空格，选这条线 一空格， ok， r e c 是 矩形长方形，输入 r e c 空格，好，然后点一下，输入 d 空格，输入五十空格，输入一米空格，好，我们就画了一个五十一米的这个眉，相当于 平面眉，然后 c 是 圆，输入 c 空格，然后点圆心，给它输入一个五百，好，这我们就画了一个 半径五百的圆， ok， 这九个快键命令已经讲完了，如果这九个快键命令你记不住，看这边，我 我在网上选了一款 cad 常用快捷键命令鼠标垫。我看了一下，啊，这些快键确实挺常用的。呃，我亲自选的，跟我本子上记的这些差不多。那个， 而且啊，他他不但有快捷命令，而且还可以当个鼠标垫在这看。比如说我们在前面看着画图，然后我们，哎扭头往右一看 就能看见快捷键，挺好的。如果喜欢的话呢，可以去我的那个小黄车去看一看那个。下一期我们接着讲怎么用这九个快捷命令画图。我是猴哥，拜拜。
1566侯哥爱画图

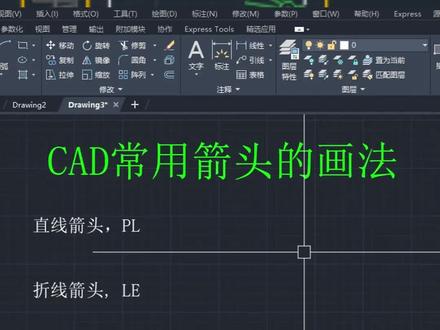

02:12查看AI文稿AI文稿今天用几分钟的时间告诉你 cad 里面最常用的五种箭头画法，从直线到弧线全覆盖，看完就能直接用第一种直线箭头，利用 pl 多段线命令 敲击空格一次。选择第一点，使用二级命令 w 空格一次。设置起点宽度数值为零，敲空格， 然后设置端点，也就是尾端的宽度，同样给他一个幺零空格一次，点击鼠标左键，给他一个位置点击一次， 再一次使用二级命令 w 空格一次，这次给他的起点一个，数值一空格一次。端点呢，同样也是数值一敲空格，给他一个位置空格结束。 第二个折线箭头，使用引线命令 le 敲空格，指定引线的第一点，然后指定引线的第二点， 指定文字宽度敲空格，再敲一次空格，输入文字 回车一次，再回车一次。第三个曲线箭头，同样使用 le 空格一次，使用下方的二级命令 s 空格一次。调出引线设置面板， 把里面的引线和箭头点击一次，把引线从直线改为一样条曲线点，确定指定任意一点，再指定任意第二点，第三点空格一次，空格一次，输入数值 回车一次，再回车一次。接下来指示箭头这里用到了插件， aae 空格一次，点击第一点，点击第二点最后一个弧线箭头， aaw 空格一次，指定第一点，指定第二点，指定第三点， 弧线箭头完成。今天的内容只是冰山一角，如果你想要系统的学习 cad， 从零到精通，少走弯路，提高画图效率，可以看我主页的 cad 系统教程课， 里面包含了所有的常用命令，实战技巧和完整的项目案例，最重要的是由我一对一的答疑辅导，帮你快速掌握 cad。
