潍坊低压电工k22实操教程
粉丝8370获赞2.1万
相关视频

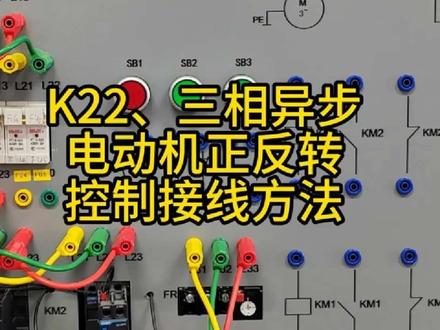

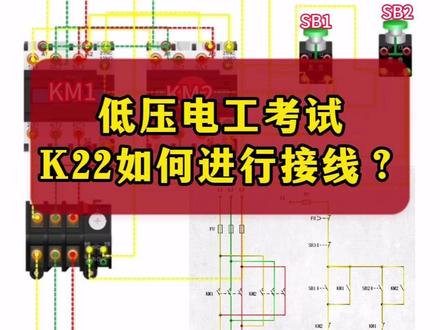

02:11查看AI文稿AI文稿低压电工考试 k 二二三相异步电机正反转运行到底该如何接线？先看主回路 f u 为熔断器， k m 为交流接触器， f 二为热继电器， m 为电机。再看控制回路， f u 依旧为熔断器， f 二为热继电器的长臂触点， s b 三为停止按钮， s b 一和 s b 二为启动按钮， k m 一 k m 二为交流接触器的常开常闭触电，最后是线圈，弄清电路图后就可以开始接线了。考试的第一步必须断开电源才能操作，然后依旧先接主回路， 把三相电源依次接入熔断器上端端口，再从熔断器下端端口依次接入交流接触器和热继电器， 之后连接三项异步电机。一定不要忘记把电机外壳连接地线，对于第二个接触器，它的上端按照同样的向序连接三项电源可以并连在第一个接触器的主触点端子， 两个接触器的下端可以简单记为最近端相连接，最远端相连接，这样主电路就完成了。然后我们再来接控制回路，从主电路并线到熔断器，然后熔断器再出现接热继电器长臂触点九五九十六接停止按钮的长臂触点， 停止按钮的长臂触点再分别连接到两个启动按钮的长开触点，然后把正转按钮 s b 一 长开触点的下方经过接触器 k m 二的长闭触点之后连接 k m 一 的线圈 a 二端。同理，把反转按钮 s b 二长开触点的下方 串连接触器 k m 一 的长闭触点，之后连接接触器 k m 二线圈 a 二端。再把两个接触器 a e 端短接，之后连接熔断器下方的避向电源，此时电机只能点动操作。 想要电机连续运转，必须要把接触器 km 一 与按钮 s b 一 的常开触点进行并连，然后把接触器 km 二与按钮 s b 二的常开触点进行并连，这样接线完成。我们送电看一下效果。按下 s b 一， 电机正转， 需要电机反转，必须先按下停止按钮，然后再按反转启动按钮。这就是三项异步电机正反转运行的接线过程，你学会了吗？关注我，了解更多电工知识！
1.9万迅工电气仿真
15:46
03:26

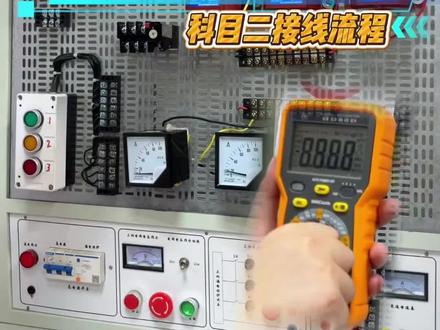

03:38查看AI文稿AI文稿接下来我们要讲一下关于考试接线之前要注意的事项，第一步是最重要的一步就是断电，我们先要断开电源。第二步挂牌，从旁边拿出禁止合闸、有人工作的安全标识牌，我们的考场到时候会有挂钩，你挂在挂钩上面啊， 现在呢，我就先放在这个上面。第三步再来验电，但是啊，通常有人在验电这里丢分，因为我们拿起万用表的时候要检查万用表。第一步啊，先检查外观有没有破损，表笔有没有断裂啊，然后呢，转盘转动是否灵活好，再打到我们的电阻档，把两个表笔相交 开，比读书 ok， 没有问题了，说明我们的表是好的。然后再根据考场的最顶端他贴的有一个电压，是交流电压还是直流电压，多少伏，他这里写的都有，假设我们现在他上面写的是直流电压十二伏，那么万用表上我就要打到我们的 直流电压档，在我这个表就要打到六十伏，你们根据你们考场这个表来打定的档位，打完了之后可以把表放在桌子上面，然后去测量，我们验电测的是空开的下端，空开的下端有三个孔，然后呢，我们测一二， 然后一三二三好，下端都是没电的，所以它是没有读数的。然后我们再测量上端，一二一三 二三好，上端一般来说是有电的，测完了之后我们才能开始接线，当我们接线完毕之后，第一步要干什么？记住这个时候保险起见需要把我们的安全标识牌换一下， 把禁止合闸、有人工作的安全标识牌取下来，挂上我们当心触电的安全标识牌，换牌之后再送电。 送完电的时候，接下来这一步，一般来说就是考官来操作了，他会启动啊，会按下启动按钮，然后呢按下停止再启动，再停止。 他是根据你接的这个电路图的功能来看的，旁边会放了一台电机，电机功能正常，你这个分就有了。我们假设啊，电机现在旋转的功能正常，他会说现在复原，那复原的话，第一步断电，然后挂牌，把我们的当心触电换下来，换成禁止和有人工作，然后再来验电啊，再来验电， 这个时候你就不需要检查了，我们刚已经检查过了，拿起来直接用验电，还是打到对应的档位，然后一二一三二三测量一下 上面，在一二一三二三测量一下好。验完电之后开始把你接的线拆下来。考试的时候他接的线都是 黑色的，你接的线可能给你红色的，或者给你黄色的线。把你自己接的线拆下来，不要碰其他的线。拆完线之后把安全标志牌放好，万用表放好，螺丝刀放好，线放好就可以了啊，然后表要关上啊，表要关上。我们说一下注意事项，第一，我们不能够随 便拆他接好的线，打个比方啊，我看到这九根线，我把它拆了是不允许的。第二，不允许直接在空的接线端上接线。什么意思？ 你像我的这个交流接触器啊，上端和下端是没有线的对不对？考试的时候他上端下端是有线的， 接到接线牌上去的，我们只能够在接线牌上接线，不能够在元气件上接线。如果在元气件上接线也算是错的，那这时候就有人问了，他说老师，如果我看的考试的时候和你这个一样是空的怎么办？那这时候你先打报告， 你说报告考官，我的原机键它是空的，我先把线还原，这时候你就要把你用的线拉到接线牌上去，再从接线牌上拉出来即可。以上就是我们科目二接线之前所要注意的事项。
644众盾优学特种作业备考

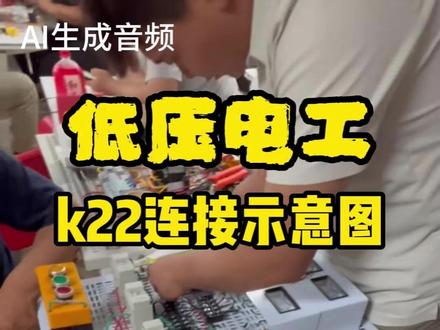

00:50查看AI文稿AI文稿本期班马上就要结业了，今天讲低压电工考试重点， k 二二接线核心重点，记牢安全强制点，电机外壳必须接地，停电、验电、挂牌、接线、自检送电接线不露铜小于等于一毫米 不松动，走线整齐，高频易错点，互锁接反或漏接，直接挂 k m 一 串 k m 一， k m 二串 k m 二或不串。长臂电源短路跳闸，主回路向续错， k m 二未换两项反转不转或同转向自锁并错，按钮未并自身常开，不能连续运行。 漏 f 二，墙壁电机过载不保护、不启动。安全步骤，缺项不验电、不挂牌、不接地。安全分全扣、限号、混乱路，铜过长松动，工艺分扣光。以下重点牢记，注意，考试不要紧张，慢慢来！

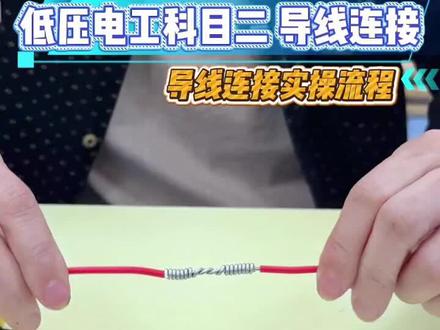

03:49查看AI文稿AI文稿大家好，现在我讲一下这个低压电工突出作为考试的科目二的一个一个题，叫导线连接。这个导线连接啊，有对接，有梯接， 还有单股连接，有多股连接，一般是用这种线，女导线二点五方的，我现在做一个这个单股导线的连接呢，线包长度大概八公分长，我们有些新手不太会用这个，这叫包线钳子，这种线呢，我们用这个一点六的孔，哎，我觉得就比较合适，孔太大线也不大，包不了， 孔太小把线给伤了，那是更是不行，八公分一次性是包多了，包不下来，我们可以分多次，比如说这多次 不能伤线， 为什么八公分要这个长度，这是有原因的，顶分。我做完之后我再讲这个线来看我手法，用手拧了之后，哎，开始绕圈，绕多少圈呢？绕六到八圈， 六到八圈，我这个肯定是够六圈的，这边呢也够，然后我们呢可以把这边上压上去，这头有点多，多了我们就绞掉 这一个头呢，对接我们就做完了，两边中间绞个两到三下，对绞，然后一边六到八圈，这边是够的，这边是够的。还有一个要求，这个部位，呃，要求是两到三毫米 啊，我这个也是够的，这个成品大家看了我刚才说的六到八圈，包括中间的角两到三下，哎，包括这边上的两到三毫米，这都是工艺要求。为什么有这个工艺要求，哎，因为我们这导线连接的国家是有规范要求的，比如说 建筑民用电器，只要验收规范二零一五版就有明确的要求，要求他的接触电阻不能大于这个同等长度燃导体的， 哎，一点二倍，那么简单说现场验收，我们直接说他不大于一欧模，我们绕的肉多，是不是接触电阻就弱小啊？所以你看六圈还有个要求，就抗拉的机械强度，现在拉抗拉的机械强度不小于 燃导体的百分之九十，我们绕的热多，是不是热结实啊？所以我们这个工艺的要求是迎合这个技术要求来的。还有我们要做截然包裹，用截然带做一个包裹，哎，我们的启示啊，大概一个一个截然胶带的宽度开始粘下， 然后朝这个线成大概五十五度的样子，每一圈压二分之一， 压二分之一，那等于说一遍过去，等于是绕了有两层的厚度好再回来， 这就够了。 大家说我这个绕过去，绕过来总共绕了多少层呢？压二分之一，其实上我绕了四层，为什么是四层？这个规范也是有要求的，就是我们做的截然处理，它的耐压等级，截然强度， 它的防潮走燃等等呢，不能比燃导线的水平低。这点内容啊，是我们特种作业考试啊，低压电工科目二的第五道题，这个导线连接呢，目前考的最多的是对接啊，大家看清楚没有？
477众盾优学特种作业备考
06:07查看AI文稿AI文稿啊啊啊 啊，太好看了，天呐，我忍不住要截图了！这一件直接网纱裙穿到身上看到没有，太美了。我们这一套的话，完全是为了参加一些正式的和那一些小聚会小宴会的时候去选择穿，对对不对？我身上这一件所有的裙摆，所有的量都给到你小蛮腰的即视感。是的，自带腰身 是真皮做出来的呀，把我的原样衣拆的七零八落，就是为了让你不需要腰带，照样有这一抹像做了裙撑一样的腰身。腰带就是皮衣配的腰带，我这条腰带既可以让你搭到皮衣上，也可以让它到裤子上，是不是很实用？是的，两用的来。有没有新顾客，你觉得这一套皮衣你喜欢，但是你对 对咱家的品质可能有一点点小陌生，不太了解的。我给大家来一个完全要具备法律效益的东西，我给大家看一下海运报关单这种，我的齐云国意大利订购了两万七千张的皮料，新西兰的小羊皮，超软超嫩，穿起来特别舒服。看好我所有的报关单了吧，真实有效，你法律效益的东西一 拿出来就全明白了，谁会？如果你懂它，你就不会错过它。 cd 的 皮衣没有人几个做真皮的，我给你们做百分之百进口新西兰小羊皮，七万多也是它今天一千， 你也能拿到百分之百的羊皮的。这一件我的皮衣款式是的，只要记好你买的是这个版，你买的这个材质就行了。这种无非衣服就两个东西，一个版型一个材质是最重要的设计这个东西你交给大礼 就行了，就是我也可以去复刻大牌，我也可以给你们做原创，但我觉得这件经典我没有必要再去哗众取宠，在这种经典的皮衣上面再去做我自己的一个改良，没有必要的是吧？给大家直接幺九九放，再加一条真皮， 一发十，就这件我做了大牌原版，但今天这一件进口新洗来的皮衣，史上我皮衣最低价格一千一百九十九，放五十单出来一千一百九十九，再加一条头 层牛皮的腰带。你们知道我的皮衣是什么价格？我要的就是你们的惊喜，我要的就是你们的真的心头一颤是吗？好，一共是三个尺码， s 码穿到一百斤， m 码穿到一百一十五斤， l 码穿到一百三十斤哦卡粉姐姐们，高个子穿大小个穿小大里身高一米六，体重一百斤穿的是我们的 m 码哦 包考官连接完毕请检查 请缠绝缘胶带，选用适配导线规格的绝缘胶带，从导线连接点左侧绝缘层边缘开始缠绕，胶带与导线保持紧密贴合，第一圈需将绝缘层边缘完全覆盖， 缠绕重叠宽度为胶带自身的二分之一，向导向另一端匀速缠绕，绕至连接点右侧卷层外两到三厘米处， 再反向回缠至起始缠绕位置，确保连接点及两端裸线无外漏。 轻按胶带末端使其贴合不翘边。缠绕后胶带层紧时无松动， 请使用 t 字法连接导线，接着用电工刀在主干线的接线交点处拨开一个空隙，注意不要损伤线芯。 随后将支线导线平均分成两股，把主干线两侧靠近绝缘皮的部分拧紧以保持美观， 之后将支线的一股插在主干线的空隙中，另一股则捋顺捏紧。 我们先缠绕其中一股，支线缠绕时需将支线紧密的缠绕在主干线上，确保无空隙。缠绕完成后，将多余的线芯捋顺，用过线钳修整。 另一端也要采用相同的方法，将支线紧密缠绕在主干线上，避免空隙多余。部分同样捋顺修剪并压平， 最后将支线剩余的多余部分拧紧，确保线骨之间紧密贴合。 包好管。连接完毕请检查。 请缠绝缘胶带从主干导线的绝缘层边缘开始缠绕，胶带紧密贴合，导线第一圈完全覆盖主干绝缘层边缘 重叠二分之一，胶带宽度向分支连接点方向缠绕，绕至分支导线与主干导线的连接点处紧贴连接点轮廓缠绕， 确保分支与主干的连接裸线无外露。继续绕至分支导线的边缘外两到三厘米处， 先反向回缠至主干导线的起始缠绕位置，再正向缠绕两到三圈收尾。 胶带层整体紧实，主盖与分支导线连接部位无空隙，裸线无外漏， 请减速。导线的连接方法有哪些？有多股导线直接法、多股导线七字分解法，多股导线与单股导线夹接。考试完毕，请前往下一个考的科目， 下期见，拜拜！
3310廊坊启跃安全培训
01:38查看AI文稿AI文稿低压电工 k 二实操自制练习版文案是配应急管理局考证，很多备考低压电工科二 k 二实操的兄弟 总愁没有练手设备，去培训机构成本高，上手机会少。今天教大家零成本自制专属实操训练模型，在家就能反复练 k 二一到 k 二六全项目轻松吃透。接线原件安装考证一次过自制练习版材料清单一、一块平整绝缘木板底板， 安全耐用，方便固定。二、三十五毫米标准 d i n 电器导轨就是滑动滑轨，所有原件通用卡扣安装。三、核心电器原件、小型断路器、交流接触器、热继电器、灯座、 指示灯、按钮开关。四、练习电线拨线钳、螺丝刀一步步制作加搭建教程一、 先把 d i n 导轨用螺丝牢牢固定在绝缘木板上，横平竖直预留好每个原件的安装间距。二、导轨卡扣安装教学 所有原件接触器热继电器空开，底部对准导轨先挂住导轨上沿，后端往下一按，咔哒一声就锁死， 不用打孔拆装，随时更换。三、按照 k 二各个考试科目要求依次排布原件空开，前置接触气体中热气电器紧随其后，末端接灯做覆盖，还原考场真实布局。四、 对焦 k 二标准原理图，一步步练习自锁互锁、星三角、过载保护、灯控电路等必考接线不接完通电自检模拟故障排查，做错了直接拔下原件拆线重来，无限次复盘练习。
41网工何二愣

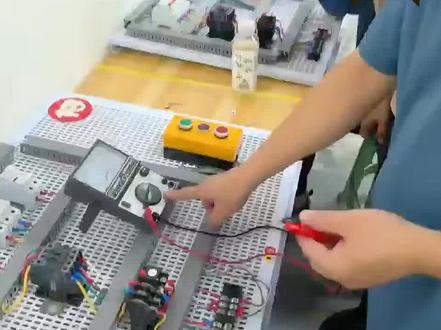

01:43查看AI文稿AI文稿第一步，万用表呢，一定打到差一百哈，欧姆挡一定打到差一百哈。先测一下仪表零位，正常啊，测量完成以后， 接线端子的黄线对故障的黄线啊放到一块，通过开关的合闸将漏接触器的吸合，手动吸合啊，黄对黄是通的， 绿对绿是通的，红校对红校是通的，三个通的。然后五个保险，一个是通的，两个三个两个通的三个通， 四个通的五个通。然后咱接线端子的二次线控制回路，白线和红线是通的，同时摁点动按钮的黑色，点动按钮和复位能断开好， 然后把表笔放到主保险上的绿线和红线上， 先测量交流接触器的吸合，用手动按下去以后自锁十三十四 n o 那 个线接对了组织会在中间五十 o 位置哈，大约五十 o 哈。第一个，第二个，摁启动按钮， 第二个，电阻值的同时按红色停止按钮能断电。第三个，点动按钮黑色。好到现在就测量完毕。

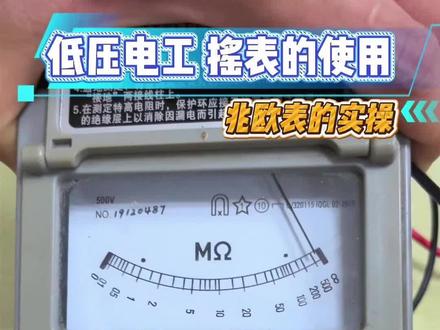

02:26查看AI文稿AI文稿今天给大家说一下我们科目一里面关于这个绝缘电子表的使用，也就是我们习惯性常说的造偶表以及摇表。然后我们在使用之前，首先要检查这个表的外观， 让我们看一下我们的表盘处于垂直状态，然后外观无破损，表笔接线正确，一端，接着我们的黑表夹接到我们的一端接线柱上面，然后我们的红色的表夹接到 l 端的接线柱上面，两个表夹无破损，接线正确，有合格证， 摇动一下看看是否正常，这是我们的外观的一个检测。然后我们在使用之前还需要做一个好坏测试，好坏测试的话主要是做一个开路以及闭路实验，开路实验的话把两个表夹像这样，我们就是分开放在桌子上面， 用这个手摇动摇瓣，顺时针的方向以每分钟一百二十转的速度去摇动它，这个时候看到了时针偏向于我们的无穷大，这个时候我们就开路实验完好，这时候我们停下摇动， 然后我们接下来做一个我们的短路实验，短路实验的话需要把两个表夹短接在一起，短接了之后，这个时候摇表的话就需要注意，我们是需要轻摇半圈，稍微勾动半圈就可以了，我们再观察直角看偏向于零，这个就是我们的短路实验，这个短路实验完好， 我们的摇表需要开路及短路实验都完好的情况下，就可以进行使用。外观检测以及好坏检测完毕之后，我们开始进行我们这个电机的绝缘电阻的测试，首先给大家演示一下我们的相间绝缘电阻测试相间绝缘电阻的话，是需要把这两个表夹夹在我们的三相电机的任意两项上面啊， 夹好了之后，这个时候我们就摇动我们的摇把，摇动和开路实验一样的，我们以每分钟一百二十转的速度去摇动它啊，这个时候我们观察我们的时针，然后我们看一下这个时针稳定是在我们 百兆的位置，这个时候就可以先读数啊，就说我们测得三项，一部电机的相间的绝缘电阻为五百兆啊，我们先读数，然后停止摇动，这是我们相间绝缘电阻的测法，另外我们这有三项，一般的话是说测三组，但是两两一组，其他两组的测量方法都是一样的。然后我们给大家说一下这个向地的绝缘电阻测量。 向地绝缘电阻测量呢，是需要把这个黑色的表夹一端，这个接线柱的这个表夹接在我们电机的这个接地螺丝上面，这个时候我们接法就是我们的向地绝缘电阻尺的接法，我们的黑色表夹一端接在我们的 外壳的接地螺丝上面，然后红色表夹接在我们这个电机的一项上面，这个时候一样的以每分钟一百二十转的速度去摇动我们的摇把，同样通过观察观察我们的这个表的时针，现在时针已经过了五百，到了我们的摇把同样通过观察我们的磁电机的向地绝缘电阻， 无穷造偶一样的读完书之后我们再停止摇动今天给大家讲解的科目一里面的用造偶表测量这个电机的绝缘电阻，讲解完毕。
