华科尔地面站空域限制怎么做
这期视频给大家讲一个空域限制体，我们啊依旧可以用旋转的方法给它做出来，但是就是得啊，先把一个闭合给它关掉，把这个闭合先给它关掉，然后手动闭合， 首先啊一先添加一个点一点，不管多少米先添加，然后这个是一点，然后再是再添加一个二点，然后这个二点就是变为图形中的一点 啊，咱们现在在一啊，把这个二点看成一点，然后一到二九十度添加一个，然后在一点的啊积分点一点，在这里添加一个三点，那就是积分点是二点，然后是零度 三十米，然后插入，然后这个点就出来了，然后再三点，再回到一点，三点，再回到一点就是一百八十度。 好，这个图画完了，然后现在我们先旋转，旋转一到二四十五度，一点到二点四十五度，也就是这里的啊，二到三就是四十五度， 二到三就是四十五度。好，二到三就是四十五度，然后现在就看起飞点，然后我们要把这个 这这个图里面这个一点啊，先给他覆盖一下，就是因为由于空域限制嘛，然后飞机不能有起飞，直接飞上一点任务航线一点，然后需向正东平飞前，再向正，再向南平飞五百。 啊，那就是这个到一点到二点，图里面的一点到二点是正南，那我们覆盖一下， 然后我们覆盖精准点在二点，然后在他的一点到二点是正南，那这个就是零度 五百米覆盖，覆盖一点， 添加一个好，刚好一点， 正南在二点，在一点的正南方向一到二正南，然后再是，嗯，飞机 要飞向一点是正东方向，那就是覆盖以一为精准点好，正东那就是加减一百八，那就是两百七十度啊，然后这里是一千米， 然后起飞点刚好就在一点的正东方向，覆盖起飞点一千米，然后但是还有一个就是经纬度，然后现在咱们再把经纬度输一下，经纬度就把起飞点经纬度输一下，然后是 一百一十五度五十六分三十二秒，然后再把纬度二十八度 三十九分 三十秒，好，确定，然后他就跳转过去了，定位起飞点 好，图形就在这。然后我们就再把条件设置一下， 高呢是三十 水平，速度呢是三米每秒， 垂直速度呢是一米每秒，那就是爬升速度和下降速度。 停留时间啊，没有要求，然后这个题就做完了，关注超教，带你速通地面站。
粉丝2319获赞2.7万
相关视频
04:26查看AI文稿AI文稿今天曹教也对黑龙江零一这道悬挂的地面上进行一个理解，我的一个认为，那首先我看网传的很多出的条件啊，那些题啊，都给什么闭合循环， 一般像我们考官出扫描航线一般都是不闭合不循环，只是偶尔可能会出现闭合或者循环的一些条件，这是我们一定要注意的啊。 看这个条件，还有这个条件也是这个航点二让我们同学们挂的比较多，因为在航点二我记得在年前已经出过一次，当时的通过率啊，也不是很高，好像也差不多全挂吧。像这个二我们应该怎么理解？ 我们常规的空域啊，也可以这样去做，常规的空域是他要到达我们的一点再去执行任务，但是这里啊，他要到了什么是什么，给了是我们二点，所以说我们这里到了过渡点，这一张点 会到什么？会到达我们图形二之后，为了让他继续的执行完我们的任务，我们会在在一点这里 做我们的一个三点，把三点做完正常的啊，再做到二这里啊，做一个什么？做一个四点，这个像这样去做啊，就能百分百就能保证他能执行完我们的任务，航线按照这个规则去， 那如果你没有在这里做一个四点，你直接以一点这里做三，直接再去做什么？做一个点的话，那我们将二三的这段距离啊，他将不会完成， 因为我们这里边条件是不闭合不循环，想要让让他完成啊，点什么一二三四五这种顺次啊的一直吹过去，那像我们这个点的高度啊，也要跟着这个航线的高度改就行了啊。 好，我们这里来看一下我们的横向，横向这里给的是三点，位于二点西偏南二十度，算下来就是我们的二百五十度啊，是横向，这里给的 s 一， 我们就做三百一十五，这里给的 s w， 我 们做四十五， 这个就是我们的反推，正常的反推法进行做图就可以了。好，我们这里啊用软件来进行一个演示操作，这里啊我们开始做图，这里还是用我们的模板功能，因为它是从右往左往这里输入负三百间隔就能高，高就一百十二点，一添加即可。 好，添加完之后这里要做我们的一个旋转，我们这里求出来了二点到三点的横向为二百五十度，这里正常的进行一个旋转就行 啊，因为这里啊他要到达我们的一个任务。二点，我们这里啊就不是以一点为记准了，是以二点为记准啊，这里他给的第一个点是给的 s 一， 一百三十五，我这里就做三百一十五，距离啊是我们的七百米。这时候还是什么？是我们的插入，我们的起飞点啊，这里是以二点为记准，一插入一添加。 好，一添加完之后啊，我们这里正常的去做我们的起飞点，这里还是以一点为基础，这里给的 s w， 我 们就做四十五度，这里给的距离为八百米。第二点还是我们的一个覆盖 啊，这里正常的去添加起即可啊，一添加完之后，我们图形啊，是这样的一个图形，但是我们这里还差一个点，你们看到没有？因为要从二点进行一个开始，就说我这里以什么以二点，这点就是以三点为精准了， 看到没有？以三点为基础啊，这里输入零米，这里插入我们的点的一点是什么？在我们的一点啊，即可了啊，一添加，你看到没有，我们就到了，什么就到了我们的二点，向 s 一 方向七百米，到了我们二点，二点，再向一点走，再回来这里再继续的执行我们的任务啊， 像这样就能同时的满足我们的条件啊。好，这里啊，再做一下我们的避让点的这一度，这个避让点啊就是我们的一点啊， 好，我们这里选择以一点为基础，这样这里输入多少？幺幺四点四三零六，然后输入我们的纬度三 六点二五四七，保存平移我们的一点就是我们的 b 档点即可。好，平移过去之后，右键定位我们的一个起飞点啊，我们来检查一下图形， 图形虚线向 s w 二百二十五度平飞八百米，再向 s 一 方向平飞七百米，到达如图的二点， 二点。好，我们这点再向走，走完一点一点，再向二点走，这样就能同时满足我们任务航线的一个执行。好，这里再检查一下我们一点，这个点就是我们的 b 亮点， 检查一下 b 亮点的角度啊，这明显啊，这里是对的，所以说这道题就做完了，小条件我就不做了，同学们，你们学会了吗？
59天涯明月刀
06:03查看AI文稿AI文稿今天给同学们讲的这一道题，据说是六十人过八人，这道题总体是不难的，只是在我们条件中有了一些变化，可能导致同学们在时间上挂了科， 这变化在哪里？就在我们这个题卡的图形一点，这很多同学啊，这个条件没有绕过来，好，在这里啊，跟着我的一步一步来的同学们去理解下这个图形。 好，我们第一步啊，还是我们的画图，这里给的条件，一二等于二三二三四四五五，一边长为 a 二十多米是我们的三百米，我们在图形上进行个标记， 好，标记完之后，我这里将三五进行个连接。三五啊，横面下是什么？和我们的一二四相相，长度啊，是一样的，所以说也是三百，那么三百三条边相等，所以说我们能得到我们这个内角，就是我们的六十度， 那么我这里以正北作图，这里啊，三杠五往下走是一百八，顺时针走了六十度就是多少度，我们三杠四的度数我们就算出来了，三杠四是我们的二百四，这里啊，可以利用先画一个正方形，单点输入二百四十度，三百米就能得什么就能得到我的图形。 好，我们这里演示一下。这里啊，我们零到一，随便添加。好，这里啊，先做一个一，一到二，这里啊，我们先正常的做出来一到零度三百米。好，做完之后我选择的是夹角，这里做一个顺时针的正方形。 好，这里求出来了，以三点，我可以利用三点方位角插入三点，因为这里三到四。我得出来了，是我们的二百四十度，距离是我们的三角形。一添加我这个等边三角形啊，这里就做出来了，看跟边上就相同了，所以说这图形啊，这里也就没有问题。好，图形做出来，做我们的第二步，这样旋转， 这里横向旋转，这里给的二号点位于题卡的一号点西偏南二十度，从西偏南这里啊，我们能得到，这里是我们的二百五十度，逆时针走了二十度，二，位于一横面下面，这里得到什么？一点到二点为二百五十度啊，这就是我们旋转条件。好，旋转 好这里啊，点击我们的航线平移，这里我们求出来了一点到二点的航向为二百五十度。好，输入后我们正常的旋转即可。 好，旋转完这就是我们的图形，来检查一下，一点到二点，我们一下，这里就是二百五，所以说这里也是对的。好，旋转完之后，我们做我们第三步，定起飞点， 因为这里给的是我们空域条件啊，首先 h 去线下 s 一 方向六百米，这里我们能得到什么？能得到 h 杠一，一百三十五度六百米， 这个红色的这个点啊，我们代表是避让点的意思，那边给的是什么？一号点位于避让点 n w 方向五百米，从这里得到什么？一号点位于箭头指向前面这点 好，这个红色的就是我们避让点啊，三百一十五度五百米啊，我自己得到，但是这里得到之后，我们一定要记住啊，我们需要的条件，因为我这里是用的华克啊，我们需要的是一点到 h 点，所以说 我们一般来说反推啊，是先做后面这个点，所以说这里啊要反个一百八，所以说我们最终能得到什么？能得到一到 h 是 幺三五五百米，先做后面这里，因为也是 h 到一，所以说我也要反个一百八，所以说一到 h 三幺五六百米。 好，这个起飞点条件啊，用这个两个啊就能满足，所以在这里演示一下。好，这里做我们起飞点，选择 g 的 点，选择一，插入我们的 h 点。好，这个第一个我们求出来了，是要一百三十五度，距离为五百米，这里啊，正常的点击我们的插入。 好，我们这里要做我们第二个点，以还是以一点为，记住啊，去覆盖我们的起飞点，第二点就是覆盖，那你度数我们得出来是多少度，是三百一十五度的六百米。 好，一添加，那么图形这里就做完了。好，我们来检查一下 h 点，虚线向 s 一 方向，一百三十五方向飞六百米，到达我们的 b 档点， b 档点 好，避让点，我们图形的一号点位于我们的避让点的三百一十五度，五百米，看一下这里就能满足。图形好，起飞点做完之后做我们的近美度平移。好，就在我们卡发克率比较高的这条线， 这里给的是提卡图形一，我们提卡图形一，在这里啊，因为我们做了一个避让点的原因，我们提卡的一会，因为这个变成什么？变成我们的二号点，这个一定要绕过来啊， 说，不是，说一说，我们这里是平移二号点的经纬度即可。好，平移一下，好，这里啊，选择我们的航线平移这里啊，因为我们得出来了我们图形的一点变成了现在的二点，所以说选择坐标二，输入我们的精度， 这里给的幺二三幺二幺七，输入我的纬度二七四六三六，进行一个平移，好，平移过去之后右键定位我们的一个起飞点。 好，定位过去之后啊，我们检查一下对不对啊？这里检查什么？检查我们二点的精准度，很明显啊，二点，这里精准度啊，是满足的，所以说这里是对的。好，这里要做我们第五步图形的剩余条件。好，首先我们这里看条件，这里给的是我们的闭合好，这里给的是循环。 好，我们看我们的高度，这里也是航线高度为 b， 我 们的六十米。好，速度为 c 为四米每秒，垂直速度为 d， d 为三米每秒。好，这个也是停止转弯，停留时间为一，我们的十七秒。 好，根据这些条件我们去设置图形的条件。好，这里啊，输入我们四米的条件，这里高度我们得出来了是六十， 我把这里啊，把起飞点高度啊，航线高度啊统一设置成一样，还有我的返航高度，好，水平速度为四米每秒，返航速度和水平速度设置成一样啊，这里啊，垂直速度为三米每秒啊，这里是停止转弯，停止时间为十七秒啊，这里停止转弯， 这里给的是闭合图形循环，这里啊，依然选择闭合循环，这里条件，这里啊，就做完了啊，同学们，你们学会了吗？
313小益无人机
05:05查看AI文稿AI文稿好，同学，我看一下啊，这个是三月六号山西零三的考题， 那么这道题他有一个什么条件，就是空域限制啊，他说什么？第一号条件，我们看由于地形限制，飞机不能有起飞点，直飞任务航点的航点一，需先升高一百二十米，再向南平飞五百米， 对吧？规避障碍地形后到达如图所示的航点一，那么我们先把这个图形给它画出来， 我们看一下下面条件，它说是什么？规划一个 b 和等边三角形，对不对？我们知道了它等边三角形，那么我们的边长为 a 五十米，对不对？我们先把它的图形给它画出来十五十米， 然后我们去重合我们的起飞点，好，那么相当于是我们这个图形画完过后， 那么我们首先需要做什么条件？你们看我们起飞点的条件是不是就在这个一号点的条件里面，对不对？那么我们其他的横向偏差的这个条件，那么就是我们二号条件就是一到二为四十五度， 对吧？那么我们直接去输入旋转，他一二四十五度，好，旋转旋转完成过后，那么我们再去看我们的起飞点，他说的是不能直飞航点一，那么他是先升高一百二十米， 对吧？再向南平飞五百米，那么我们南是不是朝下一百八十度，对不对？相当于是我们的零到一是一百八十度， 是不是这个意思，对吧？你看，我们首先要理解这句话啊，需先升高一百二十米，然后再向南平飞五百米，那么我们的零到一是一百八十度，那么我们的一到零是不是就是零度五百米， 对不对？好，我们先，我们再来做一下图，一点零度五百米，覆盖我们的起飞点， 好添加完成过后，那么我们的起飞点过去了，过去过后，那么我们需要设置什么？是不是设置高度，那么我们的起飞高度是一百二十米，对不对？我们航点高度，看一下航点高度是多少米啊？航点高度为 b， b 为五十米，航点高度为五十米， 那么我们再看一下，他说的是嫔妃，那么我们现在是他零到一，他是需要一百二十米嫔妃，那么我们的零点他已经是一百二十米了，那么我们的一点是不是也要改为一百二十米？如果说我们一点是五十米的话，那么他是不是边飞边 边往下走下降，对不对？那么相当于是我们的一点也要设置为一百二十米，对不对？来好看，好朋友们，好。一点一百二十米，那么我们一点设置为一百二十米过后，那么我们的航线图形航线，那么是不是相当于是一点， 它就是一百二十米，然后我们往二点走时要下降，那么我们再去多一个点啊，来插入一点， p b 点，插入，好，那么相当于是现在我们一点，它有三个点，对不对？一点是它二点，也是它二点的任务航，任务航线就把它默认为我们的航点一啊， 相当于是现在我们这个图形的二点，我们把它默认为这个任务航线的航点一， 能明白这个意思吗？航点一，那么我们的航点一，那么就直接改成五十米的高度，对不对？那么三点就是我们二点，我们把我们的二点 看没，刚才插的时候顺序插错了五十米，那么我们的行点一要给他改成一百二十米，对不对？现在相当于是一点，他就是零到一， 零到一嫔妃的一百二十米，对不对啊？我们插刚才插错了啊，精准点一插入 一点零米，相当于这个地方他是不是多了一个点？我们一点是零到一平飞的一百二十米，高度一百二十米，那么我们一点上面 的二点是他的任务航线高度五十米，那么二点就作为他的一点就是二三四，那么四再回一，那么就是五个点啊， 其他的条件，我们经纬度的条件对不对？ h 点经纬度输入一下，然后把其他的什么我们的加减线输入一下就行了。这个题那么就是这个样子的做完了啊同学。
195迪教飞行之家
03:30查看AI文稿AI文稿首先题目给到了横线长度三百米，横线间隔一百米，我们把它标注在题目上，继续看其他条件。 第五条三到二的横向为四十五度，把三到二标出来，在旁边标明横向为四十五度。此时图形的整体朝向我们已经大致明白了。 再看其他条件，有意思的是第三点。第三点说航线空域以起飞点为半径三百米，不得超出 平时起飞点，大家都会在一点附近找一个点，那么我们在一点附近做一个起飞点，并画出这个半径三百米的区域，会发现 不能完全覆盖整个横线孔率。现在这条扫描横线，横线长度为三百米，横线间隔为一百米， 共的间隔一共是五百米。所以为了保险起见，我们可以将起飞点定在哪里，定在横线的中心点上。 当然在七到八中间和五到六中间都是可以满足题目要求的。默写几遍，我们在中心点上做出起飞点， 打开我们的地面站。第一步，演示常规的做题步骤，设置起飞点，设置一点，并使用我们的模板编辑器。 直角点为坐标一方位角，因为后面还需要进行图形的旋转， 所以我们提前让方位角进行确定。由于三到二为四十五度，所以整体朝向为二百二十五度。乘折方式选择覆盖高为一百米，宽为三百米。 此时注意圆图形一、二、三、四四个点为顺时针排布，但我们从模板中做出的图形为一、二、三、四逆时针排布， 这时需要将我们的宽度设置为负三百即可。将一、二、三、四设置为顺时针， 横点个数设置为十二个，此时图形满足三到二为四十五度，点击添加图形，设置完毕再进行起飞点的设置， 刚才看出起飞点的位置在图形的正中间，可以满足条件，那么我们就在图形的正中间进行作图 添加六点，添加的六点设为基准点，向二百二十五度方向做五十米，并插入一个行点。现在将新插入的行点设置为起飞点，并删除我们的辅助点， 图形在此时就绘制完毕。最后进行横线设置，整体高度一百米， 水平速度和垂直速度均为三米每秒，悬停时间六秒，不闭合，不循环。最后将一点的坐标进行设置，定义定位几个点，你学会了吗？
04:26查看AI文稿AI文稿今天曹教也对黑龙江零一这道悬挂的地面上进行一个理解，我的一个认为，那首先我看网传的很多出的条件啊，那些题啊，都给什么闭合循环， 一般像我们考官出扫描航线一般都是不闭合不循环，只是偶尔可能会出现闭合或者循环的一些条件，这是我们一定要注意的啊。 看这个条件，还有这个条件也是这个航点二让我们同学们挂的比较多，因为在航点二我记得在年前已经出过一次，当时的通过率啊，也不是很高，好像也差不多全挂吧。像这个二我们应该怎么理解？ 我们常规的空域啊，也可以这样去做，常规的空域是他要到达我们的一点再去执行任务，但是这里啊，他又到了什么？是什么给了是我们二点，所以说我们这里到了过渡点，这一张点 会到什么？会到达我们图形二之后，为了让他继续的执行完我们的任务，我们会在在一点这里 做我们的一个三点，把三点做完正常的啊，再做到二这里啊，做一个什么？做一个四点，这个像这样去做啊，就能百分百就能保证他能执行完我们的任务，航线按照这个规则去， 但是如果你没有在这里做一个四点，你直接以一点这里做三，直接再去做什么？做一个点的话，那我们将二三的这段距离啊，他将不会完成， 因为我们这里边条件是不闭合不循环，想要让让他完成啊，点什么一二三四五这种顺词啊的一直吹过去，那像我们这个点的高度啊，也要跟着这个航线的高度改就行了啊。 好，我们这里来看一下我们的横向，横向这里给的是三点，位于二点西偏南二十度，算下来就是我们的二百五十度啊，是横向，这里给的 s 一， 我们就做三百一十五，这里给的 s w， 我 们做四十五， 这个就是我们的反推，正常的反推法进行做图就可以了。好，我们这里用软件来进行一个演示操作，这里啊我们开始做图，这里还是用我们的模板功能，因为它是从右往左往这里输入负三百间隔就能高，高就一百十二点，一添加即可。 好，添加完之后这里要做我们的一个旋转，我们这里求出来了二点到三点的横向为二百五十度，这里正常的进行一个旋转就行 啊，因为这里啊他要到达我们的一个任务。二点，我们这里不是以一点为基础了，是以二点为基础啊，这里他给的第一个点是给的 s 一， 一百三十五，我这里就做三百一十五，距离啊，是我们的七百米。这时候还是什么？是我们的插入，我们的起飞点啊，这里是以二点为基础，一插入一添加。 好，一添加完之后啊，我们这里正常的去做我们的起飞点，那点还是以一点为基础，这里给的 sw， 我 们就做四十五度，这里给的距离为八百米。第二点还是我们的一个覆盖 啊，这里正常的去添加起即可啊，一添加完之后，我们图形啊，是这样的一个图形，但是我们这里还差一个点，你们看到没有？因为要从二点进行一个开始，所以说我这里以什么以二点，这点就是以三点为精准了， 看到没有？以三点为基础啊，这里输入零米，这里插入我们的点的一点是什么？在我们的一点啊，即可了啊，一添加，你看到没有？我们就到了。什么到了我们的二点，向 s 一 方向七百米，到了我们二点，二点，再向一点走，再回来这里再继续执行我们的任务啊， 像这样就能同时的满足我们的条件啊。好，这里啊，再做一下我们的避让点的这一度，这个避让点啊，就是我们的一点啊。 好，我们这里选择以一点为基础，这样这里输入多少？幺幺四点四三零六啊，输入我们的纬度三 六点二五四七，保存平移我们的一点就是我们的避让点即可。好，平移过去之后，右键定位我们的一个起飞点啊，我们来检查一下我们的图形， 图形虚线向 s w 二百二十五度平飞八百米，再向 s 一 方向平飞七百米，到达我们如图的二点，二点啊，我们这里再向走，走完一点一点，再向二点走，这样就能同时满足我们任务航线的一个直行啊，这里再检查一下我们一点，这个点就是我们的 b 亮点， 检查一下 b 亮点的几何度啊，这明显啊，这里是对的，所以说这道题就做完了，下了条件我就不做了，同学们，你们学会了吗？
242小益无人机

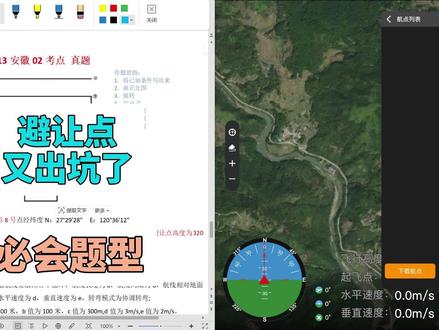

04:41查看AI文稿AI文稿这题有三个坑，大家好，最近的空域限制又出现了新的坑，我们一起来看一下。 这是五月十三号安徽零二考点的一个专题，这题有三个坑，分别是第一告诉八号点的经纬度，第二避让点的高度， 第三题目要求扫描航线闭合，那这三个点据说通过率都不高，那我们把这个三个点的坑这种题我们再一起来做一下。 首先我们将题目已知的条件都要写在我们答题卡上面，方便我们后期时间紧张的时候，可以直接去按照题卡的思路去输入 题目，告诉我们的长度是三百，间隔是一百，又已知三到二等于东偏南九十度，顺着南方向走了二十度，那就是一百一十度。我们再来梳理一下，我们避让点进行反推法 起飞，点到一点的方向是二百二十五度六百米。第二句话是告诉我们题卡一到避让点一百三十五度五百米。好， 那我们在做空域限制反馈题的时候，我们就要把这个 h 到一，我们给换算成一到 h 就 等于四十五度六百米。好， 我们把已知的条件先写在我们题卡上面，这个地方我们八号点的经纬度就要改九号点的经纬度对不对？然后避让的高度，那就是一号点的高度，我们要去修改它。 其次就是闭合，那我们直接在我们题目中来去修改我们的条件，把已知条件画出来之后，那我们在这里打个勾，那我们第二步就来画，我们正北图， 首先随意建个一号行点，通过模板画工形，长度是三百，间隔是一百，那我们就是负三百，画十二个行点，直接点添加，那我们这个工形图就做出来了，做出来之后我们去旋转，题目告诉我们的三到二 一百一十度，好，旋转完了之后，然后我们再利用空域的反推，那我们知道刚才已经做了一道避让点，是一百三十五米，五百米，那我们记于一点， 记于一点，一百三十五度五百米，去插入 h 点，插入 h 点，好，我们再记于一点四十五度六百米， 六百米，去覆盖我们 h 点的正北图。旋转定位 h 都画完之后，我们第五步来改我们的经纬度，题目告诉我们的是八号点，那我们修改的时候就要改我们九号点的经纬度， 同样的我们直接在我们这里去平移，我们九号点，这里选择横点九，经纬度是幺二零三六三六幺二幺二，纬度是二七二九二八，好 点，平移，平移完之后点定位起飞点来改我们条件里面的一个统一设置，统一设置里面告诉我们的是什么？他是告诉我们的行相对地面的高度为三百，那我们统一改航线高度为三百， 这里要改成三百。三百改完之后是告诉我们是航线不循环，我们还有一个闭合没改啊，我们要做一个闭合的航线，这边不能自动闭合，我们要手动闭合，那我们要基于我们二点 零度零米去插入我们这个十四号航点，那我们这个航线就是手动闭合增加了一个点，十四号航点 做完闭合之后，我们再来去修改我们的协调转弯，题目告诉我们是协调转弯，这里是水平速度三米每秒，垂直速度是两米每秒， 我们把这个速度改完之后，然后我们再来去改我们的单独设置。啊，这个单独设置的话，这里是告诉我们的是一号点的避让点的高度是三百二，那我们就修改，我们高度是三百二， 修改完了之后，然后我们再来回过头来检查一下我们起飞点，是不是先从 s w 方向就是二百二十五度，飞了六百米到达避让点， 避让点的高度为三百二，一号点到我们的皮卡中的二号点三百一十五度五百米。啊，这个检查我们也没问题，大家如果有不会的问题可以进入我们粉丝群，我们一起再讨论一下。

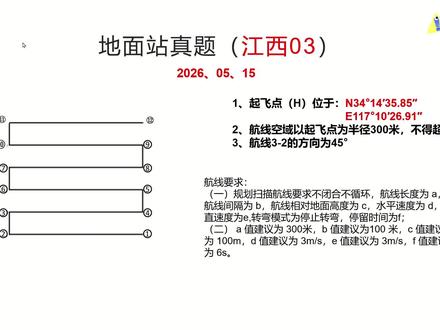

04:29查看AI文稿AI文稿五月十五日，江西灵山。考官又把空域条件玩出了一个新花样，但是总体来说是不难，主要的就是一个阅读理解，只要阅读理解明白了，这道题还是比较的简单，因为答案他有很多种。 好，我们现在我们看第二条条件啊，航线空域以起飞点为半径，三百米不得超出。这个句话的意思就是什么？ 以 h 点为半径做一个三百米的圆，那我们的行线会不要超出这个圆，我们都算满足的。所以说我们只要 h 点做出来之后， h 到十，一， h 到十，二， h 到二， h 到一，他的这个距离只要不超出三百米啊， 他都算什么？都算，我们对的，都算对的，所以说也是比较简单，答案也比较多。好，我们这里啊，来看条件， 好，条件，这里是一个扫描航线，你给的是三百米，间隔是一百米，所以说一到二，这里是什么？从右往左，所以说在三百上我填什么？填一个符号。第一步啊，我们就做图。好，我们这里啊，先做图演示一下，我们这里啊，做第一步图形，首先我们这里啊直接选择模板功能。 好，这里选择输入零度，为了更好体现，这里啊，一杠二，从右往左，我们这里就加一个符号，就是负三百，间隔一百米，十二个点，那么一添加，那么我们这里图形这里就已经做好了。 好，图形做出来，做我们的旋转旋转，这里给了三杠二为四十五度，我们这里正常用就行了，三杠二四十五度旋转即可。好，我们这里旋转一下。好，这里啊，选择我们的航向旋转，这里也给了条件，三点杠二点为我们的四十五度，我们这里正常旋转即可。 好，旋转后我们的图形就是这样的一个图形。好，旋转完之后啊，我已经确定啊，只要我的 h 点到达四个四个角的，你说只要不超过三百米，那么就是满足的，所以说啊，我直接可以把起飞点坐在我们的图形中心，我们看能不能满足这个条件。 好，我们这里来做一下。好，我已知起飞点要在我们的图形的中心点啊，附近就能满足这个航线不超过以起飞点为半径的三百米， 所以说这里就比较简单了。那么这里也可以选择什么，直接以二点为精准点，输入厘米去参加什么，去加我们的一个点的插入，然后加入之后，这里选择一个中点，将这个中点再设置为我们的一个起飞点即可。 好，就这十三点，然后选择它将十三点设置为起飞点，然后再删除我们这个点，那么图形就得到了。好，我们这里检查一下，它超过我们的三百米没有，我们这里看 h 点到二点，这里是二百九十一点五，很明显没有超过。 h 点到十一点也是二百九十一点五， h 点到十二点也是我们的二百九十一点五，很明显我们这里就没有超过啊，我这里也可以做一个辅助，为三百米的一个圆，你要选择三百米的圆，我们来检查一下，你看 很明显这里你放大之后他并没有超过，你们看到没有，这里就没有超过，所以说我 h 点啊，在中间或者在中间附近，你只要满足 h 到四个角都没有三百米啊，都算满足的一个条件啊，这里就做完了。 好，我们这里要做我们的经纬度平移，这里给的是起飞点的经纬度，上面是纬度，下面是经度，我们找到横向平移平移一下，这里要做我们的经纬度平移，这里给的是起飞点，我们可以选择起飞点，选择度分秒的模式，输入他的经度幺幺七 幺零二六点九幺，然后输入他的一个纬度三四幺四三五点八五， 我们这里要进行一个整体平移。好，平移过去之后我们右键啊定位我们的一个起飞点即可。好，定位过去我们这里就过去了。好，平移完之后我们做最后一个条件啊，就是图形的条件，这里给的是不闭合不循环，相对高度为 c， c 是 我们的一百米高度，水平速度为 d， d 为三米每秒， 垂直速度为一，一为一也是三米，这停止转弯停留时间六秒钟。那我们这里啊输入我们剩余的条件， 我们这里做剩余的一个条件，我们这里得到了他的横高为一百米。好，所以我把所有的高度啊都改成我们的一百米。好，这里返航高度也设置成一百米，水平速度给的是三米每秒，返航速度和水平速度设置一样， 垂直速度也给了我们是三米每秒啊，这里输入停止转弯顶六秒个点，这里是不闭合不循环，很明显这样就是满足的，所以说在条件这里啊，我就做完了。好，这道题就讲完了，同学们你们学会了吗？
262小益无人机

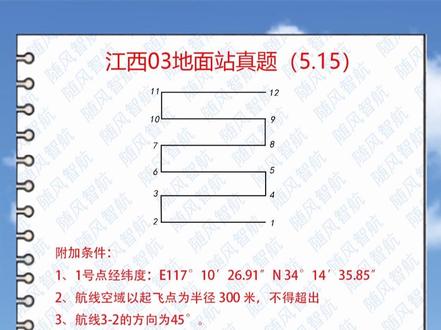

04:45查看AI文稿AI文稿同学们大家好，今天我们一起来看一道二零二六年五月十五日江西零三地面站考试真题。这个题目呢是既空域限制以及避让点之后的，又以新型的语文阅读理解。 航线空域以起飞点为半径三百米，不得超出。我们接下来看图规划扫描航线要求，不闭合、不循环。航线长度为三百米，航线间隔为一百米， 航线相对地面高度一百米，水平速度三米每秒，垂直速度三米每秒。转弯模式，停止转弯各点停留六秒。这个比较简单，图形很容易画，一号点的经纬度，航线三到二的方向为四十五度，这就确定了咱们整体图形的航向。 难点就在于航线空域以起飞点为半径三百米，不可超出。也就是说咱们图形最远的点，一号航点至十一号航点以及 二号航点至十二号航点，都必须在咱们以起飞点为圆心， 半径在三百米的范围内。这个题目最简单的做法就是在图形画为圆心，半径在三百米的范围内。这个题目最简单的做法就是在图形画为二号航点的 航线，在航线的中间添加一个点，也就是咱们 h 点的位置，定准之后再来删除咱们的十三号航点，图形也就画完了。好，接下来我们一起来画图。首先新建航线从 h 点到一号点的话，我们就选择零度一百米， 从一号点到二号点的话二百七十度，三百米的距离。再利用咱们奥克尔的弓形模板，以相对坐标精准点为二点的情况下，方向为零度，因为咱们图形是正北的生存方式，选择插入相对距离一百米，高是一百米， 宽是三百米图形，整个有十二个航点，因为我们已经生成了两个，我们再添加十个航点，空心航线已经生成，点击添加即可。航线生成之后，我们进行航线旋转，三到二的航向角为四十五度， 点击确定好航线旋转完成之后，我们来寻找后幕点，后幕点的位置位于一到十一号航点或者是二号航点到十二号航点的中间，那么我们就以二号点为基准点，在二号点零度 厘米的地方插入，在十二号航点的后面生成一条新的航线，点击添加。航线生成之后，根据华科尔软件的优化功能， 我们双击航线的中间，他能够在这条航线的正中间自动生成一个航点，十三号航点，这个十三号航点就是咱们要寻找的后幕点的位置，所以呢，我们就以十三号点为基础点，零度零米的地方覆盖后幕点 添加。现在我们已经找到起飞点的位置，我们就把十三号红点至四号红点删除。在这个过程当中，我们可以检查一下，从十二点到起飞点的距离为二百九十一点五米，从 起飞点到一点的距离也为二百九十一点五米，所以我们能够确保最远的航点一二十一、十二四个航点都在咱们起飞点半径三百米以内的位置当中，所以符合题目的要求。 接下来咱们设置其他条件，航线高度，起飞高度没有做要求，我们就与航线高度一致，返航高度也与航线高度一致，水平速度为三米每秒， 爬升速度是三米每秒，下降速度三米每秒。航线悬停，各点悬停六秒，然后进行航线平移，航线平移的话，他是一号点的经纬度，经度为一百一十七度 十分二十六点九一秒，纬度为三十四度一十四分三十五点八五秒。点击确定好， 我们再来定位，后面再来看其他条件，横线不闭合，不循环，其他条件设置都没问题。我们现在 再回过头来检查一下三到二的航向为四十五度，起飞点到各点的距离不超三百米，他们的距离都为二百九十一点五米，一号点的精准度没有问题。题目做到这里我们就做完了，同学们有什么想了解的题目，咱们评论区留言。
02:52查看AI文稿AI文稿紧接着上一个视频我们讲的空余限制题，他的一个思路，上节课我们说过空余限制题如何去做？这个空余限制的条件最关键的一个思路是不是就是反向加点，往前加点。 然后这节课我们就来讲一下如何用我们的这个地面站软件去反向加点。首先我们新建横线，进入到航线里面，然后上节课我们说过，第一步永远都是先画图，对不对？我们添加横点，先添加一个起飞点，再添加一个一点，然后我们去画这个图， 假如说他的边长是三百米，然后我们依次去加六十度， 现在这个正六边形，也就是这个图形我们已经画出来了。我们第二步就是旋转，对吧？旋转是三到二是一百三十五度，三到二是一百三十五度，然后我们输入数据之后点击旋转就可以了。 旋转之后第三步也就是空余限制题，最关键的一步就是去做空余限制，反向加点，往前加点，对不对？ 我们空军限制的这个条件，题目中给的是起飞点，先向三百一十五度，平飞五百八十米，我随便先点一下，然后到达中转点一，再向 sw 方向，也就是二百二十五度， 六百一十米，到达我们的航点一，原任务航线的航点一，假如说这个地方是我们的航点一，那现在我们往前加点是不是就是四十五度，然后按照题目中的数据就是六百一十米，然后我们试一下去反向加点，我们该怎么样去反向加点，首先我们选中一点，然后点击这个 坐标编辑器，然后我我们即准点还是一，但是我们插入序号就不是二了，我们插入序号选择一，然后是四十五度 六百一十米，我们输入之后，然后点击生成，然后现在大家观察我们原先的这个一点，现在就变成了二点，他往前添加了一个一点，也就是我们的中转点一， 然后接下来我们去做起飞点，起飞点就是我们正常做起飞点的一个地方，起飞点也是反向的一个数据，那是不是就是一百三十五度？ 然后题目中的数据是五百八十米，我们点击确认之后，然后大家现在观察 现在这个图形是不是就是满足题目中他所给的一个条件？起飞点先往三百一十五度方向平飞五百八十米，再向二百二十五度方向平飞六百一十米，此时到达我们原任务航线的航点一，但是由于我们新加了一个点，我们原任务航线的航点一 就变成了二点，然后此时我们的旋转也完成了，我们的空域限制这个条件也做完了，这就是我们空域限制题目他的一个完整做法。
61曹教的无人机课堂

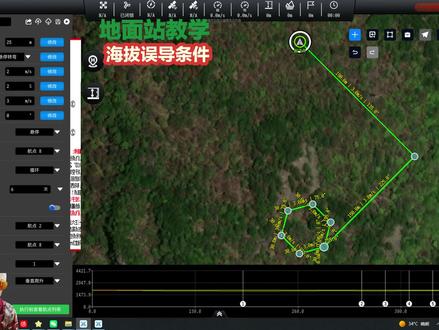

01:29查看AI文稿AI文稿地面站考试给了海拔高度，到底该怎么设置航点高度？空域做题步骤我们已经出了各种简易方法的学修教程，还不会做图的同学可以关注收藏，自行观看学习。今天着重来讲一下空域题里面的数据设置问题及避坑知识。例如五月八日江西零一的这道空域考试题， 不同以往呢，是给了一个起飞点海拔条件。很多同学就蒙了，这是什么意思？其实意思就是你不理解海拔高度和相对高度的话，就下次再来补考。因此我们要明白，海拔高度是此时无人机位置相对于标准海平面的高度， 而我们地面站输入这里的高度是相对高度，这个海拔高度其实没什么卵用，也不是重点，就是误导你出错的 重点是空域限制这里的平飞以及一点高度，因为要求无人机平飞到避让点，再从避让点平飞到任务航线一点，也就是现在图形上的二点位置。因此我们设置高度的时候，起飞点 一点和二点都设置为题目一点的二十五米高度，这样才能满足从起飞点到避让点再到任务航线一点的平飞条件。这三个点高度设置完， 我们继续设置现在的三点和四点，同样为二十五米高，五六七点，也就是题目当中四五六行点，因此高度设为三十米。 最后注意这个八点的高度，它本质上还就是现在的二点，所以它的高度也和二点相同，都是二十五米。我们来看一下这个执行列表，检查一遍没有问题。最后调整经纬度、速度，这些非常简单，就不一一演示。
