大家好，这是一台华为 p 六十更换屏幕总成，屏幕中间出了一条轻微的细线，顶部已经漏液了，现在需要更换屏幕总成。接下来我们拆开后盖， 贴上摄像头保护贴纸， 取下所有螺丝， 拆下挡板，取下闪光灯排线， 取下主板压板， 取下所有排线， 取下前置摄像头，这就是主板的样子。取下扬声器，取下尾插， 接下来拿出一个好的屏幕，装上尾插，装上扬声器，扣上指纹排线和扬声器，排线 装上两个连接。排线装上主板， 装上前置摄像头，扣上所有排线， 装上压板，装好闪光灯排线， 装上挡板，拧上所有螺丝， 把背面的灰尘给他清干净，最后装上后盖。这台手机现在就更换好屏幕总成了， 接下来我们测试一下屏幕的显示还有触摸， 现在这台手机就完美如初了，感谢大家的支持与信任！

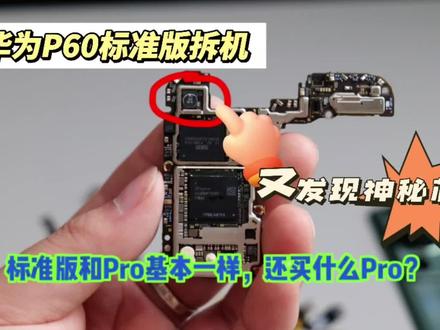

哈喽，大家好，我是郎中，我手上拿的就是华为的 p 六零标准版八加二五六的肥冷脆的配色，这是正儿八经的零售机，我所拆的这台手机和你能买到的手机是一模一样的，我们马上开拆，首先用加热台给他充分的加热， 由于是支持 ip 六八级防尘抗水的手机，他的后盖粘胶还是非常紧致的，不过在充分的加热之后，则有飞鹰刀片的加持，就不存在什么拆不开的手机。 好了，我们这就拆开了啊，一打眼看上去还是比较规整的啊。边上的这一圈双面胶呢，质量确实非常好，中间呢有对应的缓冲泡棉，他的镜框呢还用了螺丝的固定。正式开拆之前呢，我们 先给大家展示一下他的可变光圈啊，仔细看是可以发现他的光圈是可以变大变小的，而且是有十几。 为了保护镜头的蓝光，我们先对他的镜头做一个保护，然后打下所有的螺丝。他这个主板的盖板呢，是分为两部分，这一部分上面是集成了无线充电的线圈， 然后上面呢是 nfc 的线圈，然后还集成了闪光灯和他的激光对焦。主摄旁边的空位根本不是什么留给五 g 射频部分的位置，而是他可能有一个四摄的版本，标准版长焦是比较小的，所以这里空了一块， 另外一半呢主要起到固定摄像头的作用，没有什么其他的用途。终于终于取消了大家吐槽的所谓飞线啊，就是 同轴线，终于用上了 lcp 天线，要说有什么好处呢？好处就是好看，内部更加整洁一些。尾插排线这个形状貌似从 p 二零 pro 就是这种形状了，两个排线座子和一个 他的屏幕。排线呢是需要通过尾插和小板的排线转接，然后再连接到主板。 电池呢，依旧是单电性多吉尔的电池，四千八百一十五毫安时的容量，这个电池呢是华为自家的电池， 可以看到啊，华为又取消了电池的快拆设计，显然华为是不希望我们在外面换第三方的电池。前置摄像头呢，还专门做了一个金属的固定支架，是非常的稳固的。这就是 p 六零标准版的主板了，其实和 p 六零 pro 是没什么 区别的啊，集成度相当高，是一个多层板的设计，不然集成度也不可能这么高，对吧。从这里看，他的 vc 军热板是上面这一节啊，基本上就是主板背面这一块，上面还写了天麦什么什么，不知道是什么意思啊。 这里呢可以看到他的运行内存呢，是来自海力士的硬盘呢，根据坊间传闻啊，是长江提供这个存储颗粒，然后交给华为自己做的。反正这个型号我是没查到。 下面还有一个空焊盘啊，这个焊盘上竟然还打了散热硅脂，有点不理解。主板左上角这个芯片，按照位置和经验推断啊，他应该是 wifi 芯片，但是他这个型号我又查不到了，他这个上面的私印是七六六八二 v， 按理说 说这些东西呢，应该都是和 cpu 是一套的啊，它上面应该是挂高通的标才对啊，正好我手里有一个破主板，大家看看他俩长得像吗？ 这个呢是它的前置镜头，一千三百万像素，这个呢是它的广角镜头， f 二点二的光圈，一千三百万像素，不支持光学防抖。这个呢就是它的可变光圈，主摄四千八百万像素， f 一点四到 f 四点零可变光圈， r y v b 加持，支持 ois 光学防抖。 这个呢是他的长焦镜头，一千二百万像素， f 三点四的光圈，支持普通的 os 光学防抖。标准版的 p 六零，他的长焦镜头的镜片也是不同于以往产品的，明显可以看到最外边镜片有凸透镜的设计来增加近光量。他的震动马达呢，就是一个零八 八零九的 x 轴的线性马达。指纹呢还是一个短胶式的平下指纹，从这里我们可以看一下它的防水做的还是比较到位的，扬声器的触音口也做了防水的处理，这个呢是它的主扬声器，来自歌尔声学的， 规格呢是幺幺幺五 k， 扬声器上呢还贴了一条 lcp 天线。六零标准版呢，也是一个听筒式的双扬神器，来自瑞声科技，规格是幺幺幺五 a 的一个规格。 p 六零标准版的拆机到此就结束了，可以看到啊， p 六零标准版和之前大佬们拆的 p 六零 pro 的内部是非常非常相似的，可以说几乎一样，也就充电 sc 部分略有不同，摄像头略有不同，硬件实在拉不开差距啊。所以说买 p 六零系列的话 对拍照要求不高， p 六零标准版绝对是首选，花最少的钱就能体验到华为的最新旗舰，好了，我们把它装回去吧！

回收华为的 p 六零，差点就翻车了，这台手机口口声声说的是原装的，没想到是更换屏幕总成拆修的，我是怎么发现的？真的这几步真的要验清楚，兄弟们， 首先呢，我这台手机呢是在同行的手里拿到的啊，看外观呢，很新，觉得呢也没啥毛病啊，后盖贴合呢也非常的好啊，没有缝隙对吗？而且呢，这台手机还在保的， 应该也没有太大的问题，应该是他原装机器啊，初步的判断就这样子，但是呢， 经过我们详细的验机了，我们发现这台手机真的拆修过，为什么呢？先看一下啊，首先呢，收到手机一定要擦干净摄像头啊，里里外外 另外这些三个摄像头全部擦干净，看一下有没有在强光的照射下，看清楚摄像头里面有没有进灰，有没有被伤。那么这台手机的话呢，摄像头上面这一个看到没有，这个边缘这里已经有刮痕了，里面出现了划痕， 刮伤，那么证明这台手机肯定有故事啊，那么再看一下 放大看到没有，里面呢是没有任何字母的，华为的 p 五零以上 p 六零全部呢都会有型号代码的，在卡槽里面啊，看到没有，这个是完全没有的啊，里里外外都没有，那么而且呢，我们呢 验，验完这两步之后呢，我们对着这里面吹气啊，发现了这台手机呢，他虽然说后盖 贴合的很完美，对吧，一点缝隙都没有，但是他是漏气的，不是原装机啊，那么这台手机呢，我是在同行手里收到的，然后呢我也联系了这个同行啊，然后呢这个同行的话呢，叫我不要发回去，他说很多人要这个机器，别的同行要啊，叫我 给他带发走就行了。然后呢这台手机呢？到底发给谁我就不去追究了啊？那么毕竟这台手机我是不要的。

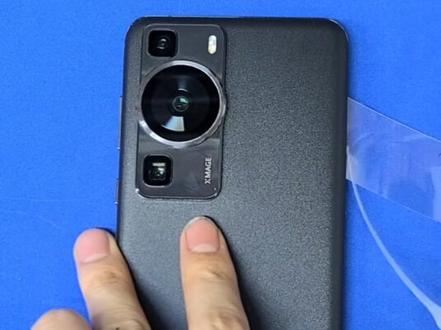

今天来给老铁修一台华为 p 六零，其他功能都正常，只是上面碎个边，换个外屏就好了。手机放加液台加液，开始准备柴机， 打下所有螺丝，裁掉手机挡板、摄像头等零部件，用刀片将屏幕边角划开， 取下屏幕开始分离。分离屏幕的话，我们要用金刚丝从薄片下方入线，一线抽到底，然后在左右来回拉动屏幕，分离好后，使用纳米海绵配合酒精将屏幕上 上面擦洗干净。我们搭屏测试一下没问题后来到无尘旁再次做精细的清理，显示屏进行对位粘毁， 将屏幕放入到贴合机进行贴合，再放除泡机里进行除泡，再放到紫光灯下进行固化。屏幕固化好，显示屏对位粘灰，装回主板、摄像头等零部件。 手机后盖对未粘毁，缠上胶带固定一下， 华为 p 六零外屏就该换完毕了。

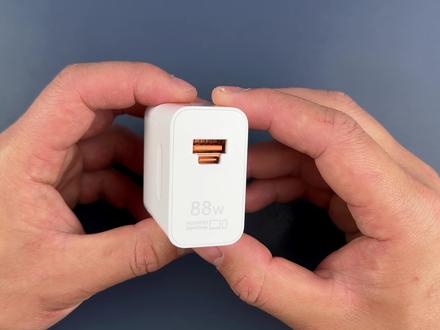

华为新款的八十八瓦充电器目前我已经拿到，这个充电器其实在 p 六零上市以后，我就立马去华为商城下单，他是和 p 六零同期上架，官方指导价是二百四十九元，首发优惠三十，实际支付是二百一十九元，不过要等到三十号才能正式发货。后面我就尝试通过一些其他的渠道， 经过一个粉丝朋友的帮忙，在其他的渠道终于买到了这个花了我两百块，整个的价格还是相当 ok 的。那么今天就抢先一步来看一下这个可以说很受人关注的八十八瓦充电器。 首先充电器的大小方面和之前的六十六瓦以及四十瓦是完全的一样，包括整体的外观、尺寸、轮廓的一些没有任何的区别。这个模具我估计用的应该也是一套，不过接口形态发生了很大的区别，之前是用的 a 口，而这次他用的是一个融合接口 a r c， 他虽说有两个接口，但是单次只能拆 一个裸机重量是一百零四点四克，之前六十六瓦的重量大约是九十一点四克。充电器的参数方面，输入式支持宽幅输出， c 口支持最高八十八瓦， a 口也是八十八瓦。同时观察可以看到它的 a 口和 c 口都是兼容之前四十瓦和六十六瓦。 其方面 a 口主要支持 q c 二点零和华为 s c p s c p 显示是八十八瓦，而 c 口主要是 q c 二点零， s c p 和 p d s c p 同样是支持八十八瓦。至于 c 口的 p 六档出发，它是有五个固定档和一个 p p s。 固定档的档位是很齐全， p p s。 三点四到二十一伏，三点二五安，最高六十八瓦。 另外这款充电器不管 a 口还是 c 口，都是支持 ufcs 融合快充，显示功率数值都是比较高，八十八瓦超级快充。由于目前条件限制，这里是没办法测试，只能简单测下兼容的 pd。 首先是文波，二十瓦 峰峰值四十毫伏，三十瓦峰峰值四十一毫伏，六十五瓦峰峰值四十八毫伏。在三个功率段，文波表现都算非常的优异。至于发热方面，按照额定六十五瓦功率连续测试大约在二十分钟左右转温度强降功率， 这时候充电器表面温度大约是六十六度，它的温度强预值应该是在七十度左右，而把功率下调到四十五瓦，它可以稳定输出三十分钟是没有问题。因此这个产品虽说它兼容六十五瓦 pd， 但是如果是想作为比如六十五瓦笔记本的挂机充电器，这个显得是不太现实， 那么关于他的开箱部分就分享这些。接下来就是今天视频的重点拆解，来看一下这个新款的充电器，它的内部结构，当今天的内容的话，不出意外也应该是全网首拆，那么接下来就不废话，直接把它给切开。 拆掉充电器的外壳以后，内部就可以很清楚看到他的内部堆叠，同样是非常的紧凑，在高压速这边能看到有机硅藻胶，同时在中间有用于导热的黄铜。 整体的布局的话依然做的是非常的仔细，而进一步拆解，他的主体就大致分成以下几块，输出接口用的是一块垂直翘盘，这样独立的焊接在主板上，右边这里是平板变压器，这边还用了一个塑料支架，用于高低压的绝缘隔离。接下来就看一下他的具体布局，包括芯片这些。首先这边是他的前面输入滤波 高超的六部电容，用的是四颗，其中两颗是来自蜂冰，另外两颗是来自爱华哦，这里是他的主开关管啊，右边啊就到达平板变压器，主控用的是捷华特 gw 幺五六幺，这应该是华为向捷华特定制的一颗芯片啊，之前在六十五瓦的 c 口充电器中啊，也用的是这颗主控。平板变压器的后侧是次移同步整流控制器和同步整流模式，同步整流控制器依然是来自杰化特，整流模式用的是两颗并联啊，两颗都是来自斯兰威 设计测协议控制用的是一充半导体 cps 八八四幺，这个芯面在目前华为 c 口充电器中也是经常看到，下方用了两个维把材关对两个输出接口就是这款充电器，它用的是融合快充，不但从接口上给你做了限制，就是 干涉的限制，因为两个接口挨得非常的近，没办法同时插接。另外在里面芯片上他也是做了限制，就是一个端口打开，另外一个端口就给你关掉，即使你能够强行的插入两个接口，那么里面的话他也没办法同时工作，因为里面的芯片已经给你做了对应的限制。至于测试测的滤波，用的 是三颗固态，其中两颗是来自蜂宾，一颗的品牌不祥，总容量一千五百九十微法，这就是整个充电器的主体结构， 整体来讲，华为这个新款八十八瓦还是一个很有看点的充电器，作为一款手机标配充电器，这是在接口形态上是发生了很大的改变，采取的是融合接口，那么实用性方面无疑来说会更强， 当他没有完全采用 a 加 c 独立接口，很显然也是出于体积的考虑。另外他也是支持 ufcs 融合快充，据说目前国内支持融合快充的设备不多，那么如果以后政策包括厂上能够跟进的话，那么这个充电器他就可以发挥更多的性能。 大家所遗憾的地方就是在兼容 pd 这块，受限于体积的影响，他的极限并不高，例如在兼容 pd 啊，他并不能够长时间的进行高功率的输出，比如作为笔记本的挂机充电器，这个很显然还是力不从心，只能用作一些小功率的 设备，这算是一个遗憾的点。那么医生就是本期视频要分享的所有内容，如果这些内容对您还有所帮助，也希望大家能够多多的三连支持一波，我是阿甘，咱们下期再见，拜拜！

哈喽，朋友们，今天我们要来拆一个手机啊，这是一个 p 六零的手机，之前是我在用，然后后面我换了手机，就把这个手机给我妈妈用了， 结果前天他掉水里面去了，泡了好久才捞出来，然后又恰好这两天我有事去了没有拆， 所以导致这个机子里面进水了，然后现在开不了机，我们今天有空，我们就把它拆开看一下。说实话我不抱什么太大的希望，因为这种进水机一般的话他的这个后遗症都比较严重啊， 而且这个已经进水了好几天了，不知道哎，能不能修好，反正我觉得希望不大。试一下，我们看一下这个镜头里面也有水，三个镜头里面都有水分了。 这手机我觉得应该之前的防水性能还是不错的，因为我以前把它扔到水里水底下拍摄过，都没事的。呃，不知道是因为年数长了，这个密封性变差还是什么原因啊？我妈掉水里面去，他就进水了，拆后盖先吹吧， 终于把它打开了，这个防水贴都没有变色，按道理说进水不是特别严重，我先把这个电池拔下来看一下， 这个机子要拆下来好麻烦，要把这底下的小板都拆掉，然后把这所有的排线都给它扒拉开。排线太多了， 真的不好拆呀，这玩意我觉得我修不了啊，这东西，这太复杂了。这个东西把底下排线全部扒拉开，再往上 才能拆。这个上面的盖子啊，它上下都连成一体了，都 特别复杂 喂，把这个也扒了下来， 我去，真的是费劲啊，我的乖乖哦，已经看到这个地方有点 进水之后，这里产生了这个生锈的地方，进水之后看下电池， 电池触点倒是没有生锈啊。三个摄像头都拆下来了，主摄像头，这个长焦摄像头都拆了，目前观察的话啊，进水的话就这个地方， 这在这个位置，然后是这个位置，这上面有个话筒孔，这个位置进水了， 目前能观察到的地方就是主要是这这两个地方，其他的这个摄像头排线都没事，电池排线都没事，就是这个排线啊，通小版的这个排线它上面有这个都生锈了。 ok， 哥把这个主板给它拿下来了，还有个前置摄像头，反正我觉得这个好难拆呀，跟以前的这个机子比来说，我觉得还是相当难拆的。 这个 cpu 里面都打开看一下，屏蔽罩看了一下，打开看一下，没有什么生锈的点，等到的时候应该没什么大问题吧。这主板现在全是叠层板，你看这个地方 他叠了三层，所以说如果复杂的直接放弃了。我先把这两个地方洗一下啊，这一块还这块，这块清洗一下 底下的小板，这里因为是 sim 卡槽进水，所以导致上面的也有一些锈蚀，这个排线底下你看这里也生锈了，我们把这个都洗一下， 清理完之后我们就把这个装上去了啊，成败就只有这一下了，装完了我们准备测试一下啊， 电流倒是，哎，开机了，居然开机了，那说明没有太大的问题，这已经开机了，电充一下 开机都正常了啊，那说明问题应该不是很大。我们把这个后盖装上好了，朋友们老妈的这个落水手机总算是把它搞好了。 这个问题简比较简单啊，如果复杂的问题我是解决不了的。他现在这个板子他是本身和主板是多层叠加，然后他又把多层叠加这个主板，再又加几层，我看他最上面最多用了三层的那个。呃，基板，然后叠加在一起，那 没点技术是搞不了的，我只能处理一些像这种比较简单的问题啊。本视频到这结束，喜欢的点个关注，点赞，拜拜。
