无人机地面站正六角形怎么画

哈喽，大家好，我是小树，今天继续给大家讲讲我们地面站正六边形专题的第三题。首先拿题目我们看它的条件，一个是此图为正六边形，我们可以知道每条边都是相等的，然后他的每个角都是一百二十度的正六边形，二三边等于六十米，那么这个正六边形的边长就是六十米， 起飞点为当前的信号点，也就是这个是我们的 h 点，起飞点与六点的夹角为三十度，距离为八十米，就是这里是三十度，这里是八十米，这个我们在后面去相对坐标编辑器里面去设置我们起飞点的相对位置，二三边的横向是 es， es 呢是我们地理坐标系里面的一百三十五度， 那么由这个条件我们可以去得出我们一个整个图形的精准坐标系，我们可以发现我们二三是朝这个方向的，那我们这个方向是一百三十五度，然后我们根据顺加逆减九十度，画出一个直角坐标系，这边就是二百二十五，这边是一百三百一十五，这边是四十五度。这样有了一个精准坐标系之后，我们可以计算出每个图这个图形每条边的一个横向， 一到二是这个方向，那我们可以知道在这里做一个横向辅助线，这里是三十度呢，也就是四十五，加上我们三十度，一共是七十五度，边长是六十米。二三边也就是 e s 方向是一百三十五度，长度是六十米。 三四边，这里做一个横向辅助线，这里加一个三十度，也就是二百二十五度，减我们的三十度，那就是九十五度，九十五度六十米四到五，往这个方向那就是二百五十五， 二百五十五度六十米五到六朝下，那就是三百一十五度 六十米六到一，在这个四十五减三十度，也就是我们的十五度六十米， 这样我们每条边的一个横向和长度都有了，我们再去看我们其他剩下条件，高为三十米，中三位，速度为三米每秒停留时间两秒，闭合循环。 把这几个条件在我们软件上设置完全之后，再去相对做下编辑器，把我们起飞点的位置定位好之后，我们这道题就算是做完喽。学习地面战，关注小叔不迷路呦，记得点赞关注哦！

hello， 大家好，我是小树，今天继续给大家讲讲我们地面站正六边形专题的第六题。首先拿到题目，我们去看我们题目的一些基础条件，这道题目也是非常明确，给了我们正六边形，图形为正六边形，那我们就知道我们每条边的一个长度都是相等的，一个内角是一百二十度。然后我们可以由此去知道我们图形的一个大致形状， 三四等于八十米，也就是我每条边的边长都是八十米，起飞点位于一点的正西方向一百米处，这个条件是用来定位我们的起飞点用的，这可以留着我们等一下做完题目，把图形在软件上做好之后，再去定位我们的起飞点二点的坐标为 这个坐标，那我需要在我们定位在软件上去单独设置一下我们二点的坐标，利用航线平移这一个功能。第五个条件是图形横向为左上角方位图所示，那我们由这个方 这个横向可以去得出我们基本的每条边的一个横向，因为我们这边是 n， 那 这边就是一个零度方向啊，这里是九十一百八二百七十度，有了这个基基本的坐标线，我们就可以得出我们整个图形的每条边的横向。然后由此我们来看一二，在这里做一个横向辅助线，这里是三十度，这边刚好是零度方向，那就是加三十度，也就是三十度方向，长度是八十米， 二到三是正方向，也就是九十度，九十度方向，长度为八十米，三到四是正方向。现在我们做一个，这里是三十度，一百八十度，减去我们三十度，一百五十度，八十米 四到五，我们也做一个横向辅助线，这里是三十度，一百八十度，加上三度是二百一十度八十米五到六朝这个方向，也就是二百七十度 八十米，六到一是这个方向，我们可以由这个地方我们去看一下，我们在六点这里做一个横向的辅助线，这里是三十度，也就是这个地方减去我们三十度，三百六十度减三十度，也就是三百三十度 八十米。好了，这样我们就把整个图形的一个基本的横向和长度都求出来了，再来看剩下条件，高为三十米，纵向速度为三米每秒钟停留时间为一秒，闭合循环。把这几个条件在我们定位软件上设置完成之后，再来看我们的起飞点，位于一点的正西方向一百米处，把这个条件 定位到我们的起飞点，这样我们这道题基本就做完喽。大家在做完题目之后，一定要仔细检查我们的条件是不是已经完全设置好了，设置好了之后检查一遍没有问题，那我们这道题就算是结束喽。学习地面站关注小师不迷路呦，记得点赞关注哦！

hello， 大家好，我是小树，今天给大家讲讲我们地面站正六边形专题的第一题。首先拿到题目，我们去看题目的条件给我们此图为正六边形，那我们说明我们每条边都是相等的，当然正六边形它的一个内角单一个角是一百二十度，这个大家也要知道， 一六是五十米，那我们就等于说是我们这里是五十的话，那我们每个边都是五十，起飞点为当前的星号点，起飞点到一点的距离为五十米，那这里就是五十米， 这个方向为 s 方向，那就是一百八十度。那我们由这个条件可以去得出我们一个精准坐标系，往上是一百八十度，我们做出其他三个方向的坐标是二百七十度，零度和九十度。 有了这个精准坐标系，我们可以知道每条边的一个横向，比如说我们的一到二是往这个方向的，我们在这里做一条横线，往这个方向是等于说是这里是三十度。九十加三十度是一百二十度，长度为五十米。 二到三是这个方向，那就是一百八十度。一百八十度，长度也是五十米三到四，我们做一个横线辅助线，这里是三十度，那就是二百七十度。逆着方向减去我们的三十度就是二百四十度。二百四十度，五十米， 四到五是这个方向，那我们可以知道这里是三十度，那我们在二百七的基础上去加三十，那就是三百度 五十米。五到六十刚好这个方向，直接找出我们的零度方向，零度五十米， 那么六到一就是九十，减去我们的三十度就是六十度，方向五十米。 好了，这样我们每条边的一个横向和长度就已经知道了。接下来看我们剩下几条线，高为二十米，纵向速度为两米，每秒停留时间为两秒钟。这几个条件在我们软件上给它设置好，最后再选择我们的横线闭合 循环方式为循环，这样我们这道题的所有条件就已经做完了，大家如果做完题目，检查完条件完全设置好之后，我们这道题就算是完全解答结束了。学习地面站关注小树不迷路呦，记得点赞关注哦！

十五秒快速做图的技巧实操教程他来了！第一类，正方形类，大家看一下这几个图形是不是都和正方形有关系。我们首先用我们的夹角功能做一个九十度的 正方形，其实大家练熟以后不需要进行一个调整啊，直接可以进行长线的旋转或者是 g 点的设置，这一步做任何图形一定要看清点一点的位置关系。这里我们使用调换点，首先把二点和四点进行一下调换点的方法，把二点和三点调换一下，这样我们蝴蝶形就出来了。返回到我们出使的夹角正方形的面，我们把 二四点一调换，这样在三四中间添加一个点，我们以四点为基本点，去往二百七十度方向走边长一半的距离，这样 整个四点就在图形的中心位置了，这样常规的猪角形就出来了。如果遇到三四边长是一二边长一半距离的这种，我们直接在四点输入 二百四十度，还有咱们的边长的一半的距离就可以了。直角梯形在调换点方面的使用尤为广泛，我们先通过一个常规的等腰直角梯形来进行一下演示，如果在考题中你能直接看到或计算出的角度和边长，先把它画出来， 暂时不用管你点与点的点位，然后根据考题给到的点位关系进行一下点位的拖动，拖点交换等操作，很多题可以规避到根号三的计算。 接下来就是这个工行的扫描线，有很多考生其实还在手搓，当然部分考生要求手搓，如果没有强烈要求手搓，那我们在使用之前一定要把模板的一二点建好，然后来到我们的扫描线工行模板处，我们以二点为基本点去选择插入的使用方式， 二点往三点，因为是零度方向，所以说我们选择零度间隔式，比如说一百米，然后下面宽度也就是航线的边长三百米，高度一百米，输入航点的个数，因为刚才有两个点了，我们再输入十个，这样我们的扫描线就做好了。 接下来的正六边形呢，也是我们使用软件的一个夹角功能啊，先随便点出一个一点出来，然后根据夹角一百二十度边长，比如我们选择一百米的一个边长，这样我们快速的点击空格键， 秒钟图就完成了，这样出来的图形是顺时针，那如果考题中要求你做成逆时针的，为了方便同学们看，我们先把这个正对边形把它立正，我们同样可以使用调换点的方式，将图中的二点和六点进行调换，图中的五点和三点进行调换，你学废了吗？

河南零三地面站考点的一道真题，这是昨天我去代考他们呃，这是昨天我去代考四月二十八号的，不是四月二十九啊，这昨天我去代考在那个，呃，强国羽翼他们考试的一道真题， 题型不是特别难啊，就是非常常规的一道题，主要是这个，呃，有的学员啊，我有个有的人他迷到这个地方了，就是，呃，首先啊，这个怎么算呢？你看，呃，主要讲的就是这个，你看你把它想象成一个地球， 就是假设一个地球吧，那他不是也分吗？上北下南，左西右东，所以说他这个肯定 n s， 他 肯定是纬度呀，对吧？这个是纬度，这个是经度，可不要给他搞混了，因为他给你写的八十，有很多人一写反，那他就错了，知道吧。 啊，题型很正常啊，就是在一到三啊，连接终点起飞点，那这个是起飞点的话，那他的经纬度就是这个输进去，其实整体使用的话很简单啊， 然后也给你了三到一的横向是三十，那同时三到一横向是三十，那三到二你就知道了。三到二是，呃，三到二可以就是用三到一，然后呢减去这个三十度，那是不是他是多少，他是不是就是零度了？ 很简单啊，说那是零呢，二到一顺着那就六十，一百二就顺着很简单就能缩出来了。题不是特别难，是一道很正常的题，但是还是有必要讲一下，就是因为这个精准度坐标，很多人迷在这了，然后剩下的就是规划正六边形水平，速度，垂直速度，好转二模式循环不循环 基本上就结束了。然后是有一个重规划的题。重规划，但是我忘了是啥了。他们可能出来呢就去考麻烦了。有点忘了我昨天。嗯，整体考试的话也是可能，嗯，过关率比较高的。我们考了六个吧。我们考了六个，基本上有一个是除了经纬度错了，剩下的全都过了。经纬度他输错了。 嗯，题型很简单。好吧，然后，嗯，想看的可以，就是再多了解一下这道题。好吧，然后谢谢大家。

大家好，我这边呢是专注无人机讲解的播教，今天呢我们来学一下 c c 考试地面站里面的一个图形基础，如何快速的在我们地面站的软件上把这些图形画出来。 我们这边呢画了两个考试常见图形，一个是正六边形，一个是马蹄形，我们先来讲解正六边形，正六边形呢，在我们的地面站里面画法其实是比较简单的，对吧？大多数地面站里呢，有两种作图方式，一种是方位角，一种是假角，是不是？那么正六边形里面我们需要注意的是什么呢？ 每个六边形的内角都为一百二十度，是吧？每个角每个角都为一百二十度，那那每条边长呢，也都是相等的，所以这个边形它是有个最简单计算的，比如说我们的一二为零度的话， 其实后面有个公式，二三个横向就等于零度加一百二，那三四个横向呢，就等于一百二，再加一百二， 后面依次递增就可以了，每个角都可以这样做，但正六边形他画的这么简单，为什么要单独拿出来列出来他呢？正六边形的话有几个特点，我们要知道考试是我们遇到过的，比如说一条线从一点垂到四点，考官只给了我们一到四的边长为一千米， 就没有给其他的数据了，只说是一个正六边形，并且给了一个中心线为一千米，这个我们要知道他的边长是等于五百， 因为正六边形的话，它是由六个等边三角形组成的，分为由六个等边三角形组成，所以这条边就等于这条边，同时呢，这三条边有相等， 对吧？所以它就是由六整个六个等边造型组成，那这两条边可以出来的是我们两边上之隔，对不对？那同时在这条边形里面呢，还有一个比较特殊的一条边，对吧？我们刚才说的是一四边相连，那如果我们这边换一边换成一三边相连会怎么样？ 从一点到三点对不对？我们这样画就是会发现它既没有符合我们这一条边长，也没有符合我们中心线，是吧？但是这个时候呢，根据我上一次咱们讲解的航行和那个公式，三角形的公式，我们会发现第一个角是等于一百二十度， 是吧？并且一二边等于二三边，对不对？所以我们就会就会用到我们上一次讲的公式一比一比根号三，因为它是一百二十五三十五，所以这条边一三边为根号三，那一三边变成了多少呢？五百乘以根号三 是吧？那假如给我们一三的边长，那我们在一三的边上去除以刚好三，就可以求出来这个六边形的边长。我们六边形呢为虚作，主要的就是这两个地方，一个是下，一个是下拉的中心线，等于边长的二倍，一个是 对点去连接，它用公式是一比一比零号三，这个是我们右边形里面需要注意的一些东西，并不多，但是这个我们得会避免到时候考试出现这条件，我们哈所没有见过，是不是？好，那第二个图形呢？是马蹄形， 马蹄形呢也是作为近期来最也比较常见的一个图形法，马蹄形为一个难点呢，其实主要就是在这个地方， 这个三角是不是这个三角？因为我们它是额外凹进去的，对不对？那这里教大家一个辨析方法， 把梯形的话，它这边大多数题目一般都为九十度，两到九十度，对不对？那我们就可以得出一个条件，把梯形呢一二三五这四个点连起来，图形要么是个正方形， 要么是一个长方形，是不是？所以我们就可以在什么，我们可以在地面上下面先把一二三五这个正方形或者长方形给它画出来， 画出来以后之后呢，我们就会发现我们在整个图形里面其实只缺少了一个点，也就是这个凹进去点，也就是四点，是不是？那这时候我们有个就折叠做法了，我们把正方形或者长方形，比如说先在我们地面上的软件上给它画出来 有图，这个图一二三，好，这里应该是五点，但是在我们地面站软件上显示的是四点，是不是？这个时候我们只需要看他考试的题目，他凹进去的是四点，对不对？那我们在地面站软件上选择对的 加点，呃，编辑器我们积分点选择三点，积分点选择三点，然后去做四点，三做四，然后我们根据已知的航向去求出来三到四航向点击添加就可以了。 比如说我们这里二到三为一百八十米，那根据我们前面讲的一个内角算法呢？我们就需要三二往三四算，对不对？比如说这里点一个六十，然后这里是三十，这里是三十， 是吧？那这样的话，第一个我们能看到什么角三四五外面一个三角形，它是一个等边三角形，边边相等对不对？那现在我们在这里二三的横向是一百八十度，那么就可以读出来三二的横向 等于零，是不是？那三次等于多少呢？按照我们之前讲的三二是吧？三次转，转了多少度？转了三十度，并且是逆时针旋转，对不对？那 d 边代表逆时针旋转，用减法 零度减去我们旋转的度数，三十等于多少？等于负三十，那 d 边代表是没有负数的，所以我们到三百六减去三十也可以， 对吧？三百三，那我们就可以求出来这个弧里面三到四的横向等于三百三十度。 那我们把这个正方形以长或者长方形画出来之后呢？把对应的三到四的横向算出来，距离求出来， 对吧？求出来之后呢，我们去把它对应的横向，然后输入三百三十度，然后输入对应的距离，它这里会直接连一条边的 四点就变这里了。但是根据我们地面的特性，我们原先是四点，并没有给他删除，所以原先是四点他会变成五点， 并且地面的特性的话，我们地面的只会永远一点连二点二连三，三连四，那四连五对不对？所以做出来三次之后，我们会发现下面这条边是消失了，全带的话是这两条线勾出来了， 这个是我们马蹄形的一个快速做法。好呃，今天呢，我们就暂时先来分享到这里，后面后续继续。有些地面更多，比如说梯形蝴蝶，我们后面依次讲。好，关注我，了解更多无人机的地面站知识。好，我们下期再见。

现在就跟我们的顺加逆点又联系上来了，所以我为什么一直说这个顺加逆点非常重要？这节课我们把这个方位角带入到这个正六边形，进一步加深大家对于这个角度计算的一个理解，并且会告诉大家一个快速画出正六边形的一个方法。首先在计算这个正六边形的角度之前， 我们大家要清楚这个正六边形它是由六个完全相同的等边三角形拼起来的，我们把这个对角相连，大家看这是六个完全相同的等边三角形。等边三角形我们之前说过每个角是六十度，对不对？ 所以我们正六边形每一个内角是不是都是一百二十度？ ok， 接下来我们计算这个正六边形的一个角度，首先一到二， 一到二，我们以一为坐标原点建立一个方位角，一到二是这样的一个方向，这个角是一百二十度，他被这条线一分为二，对不对？ 那这个角是不是六十度？我们顺加逆减正北的一个方向是不是零度？同样是三百六十度，那我们一到二顺加逆减逆时针减三百六十度，减去六十度是不是就是三百度？三百六十度减去六十度等于三百度。 二到三，二到三是正北的一个方向，是零度，对不对？三到四， 三到四，我们以三为坐标原点建立一个方位角。然后刚才我们说过，正六边形每一个内角都是一百二十度，对不对？这一个大角是一百二十度， 这是不是一个直角？那这个角是不是一百二十度减去九十度，也就是三十度？三十度，我们正东的一个方向是不是九十度？顺加逆减九十度，减三十度变成三到四，是不是六十度？也就是三到四是九十度，减三十度等于六十度。 四到五，我们以四为坐标原点建立一个方位角，然后它跟下面这个一是一样的，这个一百二十度被一分为二，每一个角是六十度， 我们这样的一个方向是不是正南的一个方向？一百八十度，一减一，时针减六十度变成四到五，所以四到五是不是一百八十度？减去六十度等于一百二十度？五到六，五到六是正南的一个方向，是一百八十度，对不对？ 六到七，我们以六为坐标原点建立一个方位角，然后这个六他跟这个三是一样的， 我们这一个大角是一百二十度，然后这个角是九十度，所以这个角是三十度，对不对？我们这个方向是不是二百七十度？顺加逆减逆时针减去三十度变成六到七，所以六到七是不是二百七减三十度等于二百四十度？ 现在我们正六边形的所有角度都计算出来了，当然这个正六边形不是每一条航线的角度我们都需要去计算，他有一个快速计算角度的一个方法，同样跟我们的顺加逆减这个结论是密不可分的。首先大家观察这个一到二，他是不是三百度， 二到三零度，他同样是不是也是三百六十度？然后三到四是六十度？到这里其实我们就已经能发现一个结论了， 三百到三百六是不是加六十度？零度到六十度是不是也是加六十度？六十度到一百二是不是也是加六十？一百二到一百八是不是也是加六十？一百八到二百四也是加六十， 现在就跟我们的顺加逆点又联系上来了，所以我为什么一直说这个顺加逆点非常重要？大家观察我们的一个图形序号，一二三四、五六，他是不是顺时针旋转的一个方向？顺加，也就是我们只需要算出一到二的一个角度， 剩余的角度二到三，我们就用一到二的角度加六十，三到四，我们就用二到三的角度加六十，我们依次加六十。然后现在我们以这个图形为例，我们做正六边形，我们首先观察这个图形去哈，他是顺时针还是逆时针，这个图形一二三四五六，他是不是一个逆时针的一个方向？ 那我们首先一到二的角度，我们需要去计算一下，一到二现在是正西的一个方向，是二百七十度，对不对？ 然后刚才我们讲的结论跟我们的顺加逆减，现在他是一个逆时针的一个角度。顺加逆减是不是用减一次减六十，就是接下来航线的一个角，二到三是不是就二百七，减六十，二百一， 三到四就是二百一十度，减六十度，然后剩下的角度都是一次减六十度，这就是我们的一个快速的一个方法。

hello， 大家好，我是文姬教练刘志宇，今天咱们来学习六边形，首先咱们看图，一二三四五六有六个点，好，咱们看条件，一二三四五六是正六边形，一到二等于一百米，标出来 正六边形。正六边形的每个内角是一百二十度，这个我们应该都知道吧？ 一百二十度，好，那角一二三四五六都是一百二十度， 那我们就很好算了。首先一到二是往上也是北零度， 这里是零度，好，这里是一百二十度，而这里是一百八十度，那这里就是一百八。减去一百二就等于六十度， 那从从这要转到这是不是就是顺时针转？六十度就是零加六十，加的是这里的角就是六十度，二到三就是六十度， 二到三六十度，好，三到四， 二到三是六十度了，这边就是六十度，而这里是一百二十度，这里也是六十度，那就是六十。加六十等于一百二十度，三到四就是一百二十度， 三到四算出来了也是一样的。再加这里的六十就是一百八十度， 好，四到五一百八十度，加这里的六十 就是二百四十度，六到一也是这里是二百四十度，加这里的六十就是三百度， 好，现在角度和边长咱们知道了，我们开作图， 随便确定一个点为一点，一到二，零度一百米，二到三六十度，一百米， 三到四一百二十度，一百米，四到五，一百八十度，一百米，五到六二百四十度，一百米， 从六点做回一点三百度，一百米，好，咱们正六边形也做出来了，是不是非常简单？ 行，这节课就这样。

来，各位同学，今天我们一起来学习，五月二十三日江苏零一的地面站考验整体新鲜出炉， 给到我们的三号点的经纬度啊，记住是三点，不要看错。起跑，先向 s 一 方向飞，你说我 h 的 这里，先向 s 一 方向飞，五百 一百三十五度到达避让点，再直线航线，一点位于避让点的 n 一 方向。来，我们把一点写出来，一点在哪里？ 一点位于避让点的 n 一 方向三百五十处，是不是在这里？一点位于避让点的 n 一 方向。四十五度 三百五十米。好，再来看二点到三点为 c 偏北二十米来看 c 是 不是在这里，二百七 偏北北是不是在上面。二百七顺时针旋转二十度二百七加二十五度，二百九十五度， 二百五九十五度就是二到三的角度。好，再来分析其他条件，闭合六边形并循环直行，边长为 a， a 为三百 一二点一二三，横点的高度为四十五四五六为 c 三十五 水平速度八米每秒，垂直速度五米每秒。转弯模式，协调转弯各点停留时间为七。好，这里条件就有问题，我协调转弯了是不是就不用去管停留时间？好，来，先画图形， 起飞点随一号，点，线随一定八，一个边长为三百米的 顺时针完成的一个六边形先画出来，二百七十度方向变成为三百 顺时针完成，也就是一百二十度，先点夹角啊，夹角正的一百二十度变成为三百。好，出现。现在完成的编号 图形做完是不是应该旋转航向二到三为二百九十五度。航点规划工具，二到三，二百九十五度旋 转，旋转完成以后应该做什么？是不是应该倒推停留点呢？来一号点， 以一号点为基准点，插入序号为一号点来看，我现在插入这个避让点，也就是新的这个一啊，一点在原来的一点在什么地方？避让点在原来的一点在什么地方？ 是不是在他的二百二十五度方向三百五十米处？二百二十五度方向三百五十米处？ 进城好，闭上点，镜头找好了，现在来 修改起飞点的位置。起飞点相对于现在的一点，也就是避让点在什么方向，是不是在避让点的三百一十五度方向五百米处？ 三百一十五度方向五百米处。确定 好，在这里我们现在来检查有没有问题。起飞点，先往一百三十五的方向 s 一 方向飞五百米，先向 s 一 方向平飞五百米，没问题。再看一点位于避让点的 n 一 方向， 这里是一位于避让点的四十五度方向，没有问题啊。来继续做其他条件，现在做完了，我们来平移图形， 三号点的经纬度为三一五九二零 三一五九二零 幺幺八三八二八一八三八二八。好，平行谁呢？是不是平行三点？是不是要求到我们图形中的三点？ 不对，应该平行四点，因为我们添加了一个避让点，原来的三点就变成了四点了啊，平行过去，那可能卡掉了吧。 嗯，卡着，卡着了啊，卡着了，这一步大家记得去操作，不要忽略啊。再来看其他的条件，这个条件你做这个条件没问题，这个条件也没问题， 闭合的六边形并循环直行来看。好，正常来讲，我们应该把这个闭合给它勾上，对不对？闭合给它勾上。循环循环，直行 无限循环。那么我循环的起始点是从哪里开始？是不是应该从二点到八点？航点二到航点，八二三四二三四五 六七八二三四五六七八二三四五六七八啊。再看其他条件，一二三为四十五，四五六为三十五，一二三为四十五。 好，既然是嫡妃，我现在的避让点，避让点的高度也要为四十五， 一号点就是闭上点四十五。好，一二三点，也就是现在的二三四点四十五，四十五，二三四点 四五六，也就是现在的五六七为三十五。 好，八点。八号点是谁？八号点与一号点重合，我们的八号点的高度就应该与一点与一点相同。可以试试 在这里面修改也是可以的啊，你在行点设置里面去一个一个的改也是可以的。好，起飞点的高度没做要求，可以改，可以不改，它只要与一点保持相同就可以 啊。再来看其他条件，水平，速度，垂直速度啊，这里我就不去改，单独改它啊。左弯模式为斜调转弯， 航线设置转换模式为协调转弯、斜斜转弯。那我的旋停时间为七秒，我还能改吗？旋停时间为七。来看 旋停时间为 f， f 为七。检查我的旋停时间是不是就没办法了啊？改不了的，就这样就做完了啊，下课。

我们现在看这个六边形，六边形一点二点三、四五、六七，这是一个正六边形，正六边形的内角都是一百二十度，这是正六边形的一个定力。 然后一点到二点，通过计算我们得知一到二的方位角是三百度， 这时候我们开始画一下这个图形。新建航线第一步还是一样，先双击点出零号点 h 点，然后再双击选择方位角， 先创建一个零度零米的一号点，这时候第一条边还是要用方位角去画方位角，我们通过计算得知 方位角三百度距离五十米生成，这时我们的一到二的方位角边就出来了，后续的边也是一样，一定要用夹角去画，夹角刚才说了是一百二十度，距离五十生成 生成生成生成生成，这个图形就已经完成闭合了。

没有给边长你就不会做了吗？前两天广西零二这道题又不知道卡掉了多少机长，现在的地面战考试，考的可不只是旋转、平移这些基础操作，如果你对题目条件不够敏感，六分钟根本做不完。 大家好，我是王教，今天咱们一起来疏通这道题。很多同学拿到题第一步就是画图，但注意这道题没给正六边形的边长，也没有给航线的总长度，那边长藏在哪里，就藏在起飞点和夹角这两个条件里面。 两个夹角都围绕着 h 一 六这三个点，起飞点也和 h 一 有关。我们先画出 h 一 六构成的三角形， h 到一的方向是四十五度，角 h 一 六等于六十度，角一 h 六等于九十度， 所以角六 h 一定是三十度。这样三角形 h 一 六就是一个三十六十九十的特殊直角三角形 三十角对的边 h 一 长一百八十米，那么斜边一到六就是两倍的一百八十米，正六边形的边长就出来了，是三百六十米。 再算横向， h 到一是四十五度，所以一到 h 就是 四十五加一百八等于二百二十五度。那么一到六的横向就是从二百二十五度逆时针旋转六十度得到一百六十五度，图形的横向也出来了。最后定位起飞点，整个图形就完成了。 下面我们打开地面站，先顺时针画一个边长三百六十米的六边形，在横向旋转中输入一到六的横向一百六十五度，旋转完成后，点击起飞点，输入一到 h 的 横向和距离，完成起飞点。定位。 怎么样，你学会了吗？觉得有用的话，给王教点个关注，还想听我讲什么题型，评论区告诉我，今天的分享就到这里下课。

欢迎来到地面站小课堂，今天要讲的是正六边形，上期图形给的是正六边形，不知道大家有没有发现题目有哪些坑？嗯，会做的学员不用多说，已经找出来了，不会做的也没关系。那么现在我们就来分析一下这个题型， 先看一下题目给了哪些条件。题目给了 h 点到三点和六点的距离相等，且 h 点到图形中心点的距离为八十米。 航向给的是风向条件，风向为南风，三到四是为顺风飞行。那给的这些条件要怎么做呢？我们先来看一下图形，题目已经把 h 到一的航线标出来了，那我们来看一下题目说 h 到三点和六点的距离相等，且 h 到图形中心点的 距离为八十米。那么在这里我们就需要画一条从三点到六点的辅助线，那么中心点到三点和六点的距离也相等，那距离是多少呢？我们看一下正六边形的图形有一个特征，就是中心点到六个航点的距离都相等，那他们的距离是多少呢？ 我们已经知道正六边形的每个内角都是一百二十度，那么两个对角连接线就会平分它们的角度，那么一百二十度被平分，就分成两个相等的六十度的角，三条对角线的交叉点就是图形的中心点。那么现在就不难看出，三条对角线就把正六边形分成六个相等的等边三角形。 题目已经给出正六边形的边长为六十米，那不难看出中心点到六个行点的距离都为六十米。题目已经给出 h 到三点和六点的距离相等， 且 h 到图形中心的距离为八十米，那么到这里聪明的学员就一眼可以看出来， h 点三点和中心点， h 点、六点和中心点就都构成了三四五特殊三角形，那么 h 到三点和六点用勾股定律算出来都等于一百米， 那画图要怎么画呢？别急，我们先来分析一下风向条件，题目说场地吹的是南风，三到四为顺风飞行，我们先来看一下风向， 场地吹的是南风，那飞机怎么飞？飞机才会顺着风飞行呢？那就很明显了，飞机只有从南飞向北的时候，飞机才会顺着风飞行， 那么此时飞机机头的指向就是三到四的横向，飞机机头指向正北方向，也就是零度方向，那么三到四的横向就为零度方向。好了，那三到四的横向求出来了，现在就可以开始画图了，在这里我们直接套用软件自带的模板工具，这样就不用再一边一边的画图形的航线了。 我们先在图像双击生成一点边长，输入六十类型，选择点置顶 题目给的图形一点在 e 这个位置，其实点我们就选择一点点击添加，这时候图形还没有闭合，那我们先不要闭合， 然后在图形的中心点生成一个七号点，这里我们选六点为基准点，然后向正北方向零度六十米插入七号点，然后再以七号点为基准点去做起飞点，这里选七点为基准点，然后向正东方向九十度八十米选择覆盖，覆盖点选起飞点， 点击添加，这样 h 点就做好了，然后再闭合图形的航线，这里我们选一点为基准点，然后输入零度零米，选择覆盖，覆盖点，选择七点，点击添加，这样图形就闭合了， 明白了吗？我们再来旋转图形的横向，刚才我们已经求出三到四的横向为零度，这里我们找到航线旋转功能，选择三点到四点，横向输入零度，点击旋转，这样图形就旋转好了，然后再做起飞点的经纬度，下面还有个平移功能，这里我们选起飞点， 然后输入起飞点的经纬度，这时候我们就需要注意了，这里的经纬度显示是有限制的，嗯，经度度数只能显示负一百八十度到一百八十度，纬度度数只能显示负九十度到九十度， 他们两个的分只能显示零到五十九秒，只能显示零到五十九点九九九九。要是输入的数值超过六十，那么它就会自动进行换算哦，当然有些地面站是不能自动换算的，这时候需要我们自己换算，再输入进去了。题目给的纬度的秒数是六十六， 很明显已经超过六十了，那这个要怎么换算呢？这里我们直接用六十六除以六十，得到的整数是一，余数是六，那么得到的整数一就加到分，这里得到的余数六，直接输入三秒这里就行，那么三十八分六十六秒换算就得到三十九分六秒， 这下你应该知道经纬度怎么换算了吧，哈哈哈哈哈哈。 当然像灵动地面站功能已经优化好，这里我们直接输入题目给的经纬度就行，它会自动进行换算。考官考这种题，其实就是考验我们学员是否熟悉经纬度的换算原理， 这里我们知道怎么进行换算就行。好了，图形画好之后，我们把剩余的参数修改一下，这样这道题就全部做好了。现在的考官出题都比较注重细节，很多细节考点都会放在题目里面，其实就是要求我们学员要掌握各种知识点，然后考验我们是否能灵活的运用， 这样才能检验我们学员的水平能力。好了，大家回去多加练习吧！最后别忘了关注主播，不定期分享各种知识点和作图技巧。

你们好，欢迎来到今天的无人机地面站课堂。今天我们所学的图形为正六边形，正六边形的特性为各内角均为一百二十度，六边相同。首先来观察图形边长，六边形的边长为一百米。 之后来观察航线条件，条件三，二点位于四点一百七十度，列出公式四到二等于一百七十度。 最后来看起飞点条件条件四，起飞点位于图形中心。有关起飞点位于图形中心的题目，我们可以与其航点所联系， 可以发现位于图形的中心。只要找出航线一四的角度以及一四距离的一半，那我们还知道正六边形正对两点的距离等于边长的一半， 也就是说此时起飞点的位置就位于从一点出发，边长的距离也就是一百米。 之后我们来补充航线条件。条件二，航线高度为一点二十米，后续航点依次增加十米。举例说明，一点为二十米，二点为三十，三点为四十米。 之后补充速度调节，根据三点六千米每小时等于一米每秒进行转换，可以得出水平速度为四米每秒。今天的讲解到此结束，祝大家考试顺利！

大家好，我是降龙航空的张老师，今天呢给大家带来的地面站题型呢是咱们的地形限制这一种，他其实本质呢和空域限制是属于同一类题，只不过呢在一些数值填写上会有一些不同。来我们拿到这道题之后呢，先去进行一个图形的绘制，它是一个正六边形， 我们拿模板去画会快一点，这里呢是有三十米，它属于一种点置顶， 好点击添加，然后去进行一个手动的一个闭合，它角度呢是二百四十度，变长呢也是三十米。好，这是一个手动闭合。然后呢我们画完图形之后也是先去旋转，这里呢给到一到二的一个方向是东偏北十度，东偏北十度呢，九十减十度是八十度的一个 数值， 这里一号点选择坐标一，二号点选择坐标二，角度呢填写八十度。 好，这就是旋转完了。然后呢我们再去看他，这里呢给到的一些信息。飞机呢在起飞点，起飞后要先升高一百米后，再向南 平飞六百米，再向东平飞三百米，才能到达圆图形的一点。那么我们在空域限制中呢，也说过需要这种题型呢，需要倒推，然后我们倒着来看，他是最后呢先往往东方向平移 三百米，那么我们在这里呢绘图过程中极准点选择一点或七点都可以，角度呢填写东的反方向二百七十度，距离呢，我们填写三百米。 这个插入位置呢也是和空域线一样，我们选择起飞点，在起飞点之后添加一个一点， 大家看这个一点就是中转点，然后我们再去设置一个起飞点的信息，他是升高一百米后往南边飞，那我们倒着来想的话，就是往北边填角度呢，填写六百米， 这样呢图形我们算是解决了，后面呢我们要去进行一个高度的填写，在重规划过程中，我们知道变高要改后点，那么在这个地形限制的题目中，我们也要知道的是，他这里要先升高一百米后往 正南飞，对不对？那么那就说明他的 h 点和现在这个中转点一点，他的这个高度应该都是一百米，这样他才能飞机在起飞点起飞后先升高，飞到一点之后再去进行后面的一个操作， 我们要知道这一点，那么这里呢先去输入一个基础数值，他的一个航线的高度，这里呢有区分，一二三点的高度是 b 二十五米，我们可以先整体设为二十五米 来点击保存，这样呢所有点的高度都变成了二十五米，然后呢他这里又单独说了四五六点的高度呢是 c 是三十米，这里呢一定要注意，因为他是地形限制，我们在前面加了一个一点，所以原图形呢，他都顺延变成了这里变成了二点、三点、四点、五点、六点、七点以及重合的这个八点， 所以他原先的这个一二三，现在就变成了二三四，他现在的这个他原先的这个四五六就变成了五六七。我们在改三十米的时候呢，一定要想着改的是五六七点往五点，这里改成三十米，一定记得点击保存，六点也是一样的， 起点也是一样的，这里呢大家要注意，八点他是比较特殊，他和咱们现在图形中的二点是重合的，二点呢又是原图形中的一点，他们的高度呢，都是原先的二十五米，所以这里八点不需要去更改， 然后我们需要再去更改的是一点现在的这个一点中转点以及起飞点的一个高度，这个一点是不是要满足他的这个条件，升高一百米，所以他的高度应该是一百米， 点击保存，还有起飞点的一个高度一百米，这样呢，这些数值高度上面我们就已经修改完成了，再去进行其他的数值一些调调整。比如说水平，水平速度呢，这里给到的是两米每秒， 垂直速度呢，给到的是一米每秒，然后停止转弯停留时间是两秒， 停止转弯停车时间是两秒，这些都要修改，然后它是一个正六边形并循环之行，所以闭合横线要打开，循环也要打开。 最后需要填写一些起飞点的经纬度，这里呢给到的是精度幺幺三度， 哎，零一分五十二点九四六三秒，维度是二十三度零零八分 十四点二二四七秒，哎，填写完成之后也是一定要记得点击平移这个按钮，这样呢图形才会跟着过来。 以上这些呢就是地形限制的一个题型，他这里呢，呃，比较灰色难懂呢，就是这个高度，这个问题大家一定要去想着， 我们在重规划中也会学到。他的一个高度呢是改高改后点，你的目的是为了让他先升高再去飞行的话，所以说这个中转点一点和起飞点的高度都记得要改成他要求的这个一百米。剩下这些呢，按照题目要求来，二十五米和三十米。 好，如果大家有什么问题呢，也可以在评论区留言，我们后续呢也会给大家进行一个讲解。好，今天的课程就到这里，再见。

这道题是考官出错了吗？居然没有给米数，百分之九十的人都做错了。大家好，我是蒋教，今天我们来讲一道正右边形的双夹角题型啊，我们来研究一下啊，这道题到底怎么去做啊？ 好，这道题首先我们去画图的时候，他没有我们的米数，那我们是不是画不了图形？那我们就要根据他考官给的第二个条件啊，第二个条件去找他的米数。好，我们首先看 角 h 跟一六边形成的角度是咱们的六十度。好，我们在正北的图形上面去做一下角 h， 比如说在这个位置。 好，他是跟我们的一六边的夹角是六十度，那我们还有第二个条件，他说的是啥？角一 h 到六边的角度是九十度，对不对？那我们 h 点跟我们的六点是不是形成的夹角？是不是咱们的九十度？ 好，我们三角形的内核啊，他是一百八十度，然后我们这里去看六十度，九十度，就就去了我们的一百五十度，那是不是这里就是正常的 三十度了？然后他这个第三个条件就给了 h 点到一为四十五度，这个先不管，他给了一个米数啊，我们主要是 再看一下这个米数，根据这个米数才能找到我们正北的图形啊，他的一个实际的米数啊，每一条边的实际米数。好， h 点到一点，是不是咱们的距离一百八十米，这里是一百八十米。 然后我们看一下这个图形是不是咱们的三六九的图形，我们的底边是不是咱们的一百八十米？那我们的斜边是多少？斜边是不是这条边，那就是多少？三百六十米，因为是底边一斜边是二，就是一百八十米，乘以二等于三百六十米， 是不是我们这个正北的图形米数就找到了？这里找到啊，我们才能去画我们的正北图形，很多图形做不出来，就是因为我们啊，他以为考官没有给米数，实则不然，这里就是考官给的一个小坑啊。好，我们去画图的时候是不是 先去画一个正北的图形，现在可以画了，就是每一条边都是多少米？三百六十米对不对？把我们的 h 点固定，他说的是 h 点啊，跟我们的一六边啊形成的假角一定满足他的条件啊， h 点在这里最后的时候，是不是 h 点到一点为四十五度，要，只要满足这个条件，我们正 常的 h 点就找到了，对不对？那怎么去做呢？那我们是不是去画的时候， h 点在这个位置，然后他这个是六十度，一六边的话是多少度？六一边是二百四，那一六边是不是加减一百八啊？加减一百八 就是咱们的六十度，然后我们六十度啊，一六边是六十度，然后一到 h 的 话，是不是他这里是夹角是六十度， 那我们六十度加六十度，就是一到 h 的 话就是一百二十度，然后一百八十米，这样这个 h 点就固定了，然后最后我们只需要旋转 h 点到一点啊，为四十五度，就满足了他的条件啊。 好，我们这道题就解出来了啊，我们其他的条件只要去照着输入就好了，只要跟着讲教这么去学习啊，我们下次再遇到这种图，基本上就能做出来了啊，关注收藏讲教的视频，学习更多的地面战小技巧！

今天咱们来看六边形，六边形也是必须得先了解这个方位图，然后去遵循顺加逆减的原则。咱们继续来看一到二，他是朝正东方向的，所以说他是九十度， 题上他是一个正六边形，题上给了边长假设是一百，那么一到二他的边长就是一百米。二到三，咱们还是一样的画一个小的十字坐标轴，这一个角是一百二十度，这个是九十度，所以他这个小角应该是三十度。二 到三，他是在零度和九十度之间，所以可以用零顺时针转加九十，也可以用九十逆时针转减六十，所以说二到三，他的一个横向是三十度，距离是一百米。 好，咱们来看三到四，三到四，这个角还是一百二十度，这个是一个角平分线，所以说他这是六十度，那么剩下的这个小角就是三十度， 他这个三到四是在三百六和二百七之间的，咱们可以用二百七加六十，也可以用三百六减三十， 所以说三到四的横向就是三百三十度。一百米，咱们再看四到五朝正西的方向，所以横向是二百七十度，距离是一百米。 四到五，还是画一个小的直角坐标轴，这儿是九十度，那么这个小角就是一百二减九十三十度。四五到六，他是在一百八和二百七之间的，所以可以用一百八顺时针转三十度，也可以用二百七逆时针转六十度， 那么五到六，他的好像就是二百一十度，距离一百米。再来看六到一，六到一，和这边他是一样的一个角平分线，所以说他这个角度应该是六十度，那么这个度数就是九十减六十三十度， 这条线又在九十度和一百八十度之间，所以咱们可以用九十顺时针转加上六十，也可以用一百八逆时针转减去三十，那么六到一，他的横向也就是一百五十度一百米， 最后这就是最后一条边了，像这个是最常规的做法，还有一种做法，咱们可以直接用夹角打开相对坐标编辑器，这是方位角，那么这有一个夹角， 咱们可以先画好一到二，他这条线也就是九十度一百米，咱们出夹角，这个他是逆时针转的，所以说夹角那可以出负的一百二十度距离，填上去就可以 一直点到他闭合，这个图形就做完了，那么这节六节课六边形就讲完了。

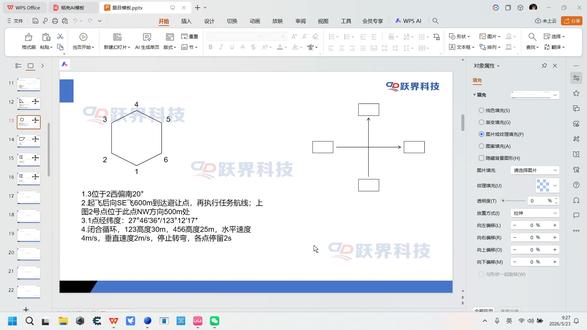

好，同学们，这次我们继续讲地面站啊，我们先看一下我们上一期视频留的这道题目啊，到时候有什么不明白的可以直接在评论区留言或者直接私信我们都可以啊，顺便再给我们点个关注。好，我们先看到图形， 他是一个顺时针走向的一个正六边形啊，然后看到字面要求，一三位于二西偏南，二三位于二啊，这我直接打出来了，这个就比较简单，也不用什么直角坐标轴，也不用画出来了啊， 三位于二，那就是二去三，二去三是二百五十度， 三去四那就是三百一十度， 四去五就是十度，五去六就是七十度， 六去一就是一百三十度 啊，一去二也是一样的，直接加六十就可以啊，有什么不明白的可以直接在评论区留言啊，一百九十度。好，整个图形的方向就已经推出来了啊，然后给了一个一号点的经纬度。 哦，我看一下来，这可以直接划啊，这个可以直接划，可以直接划，主要是看到这个起飞点向 s e 飞六百米，到达避让点再执行任务，航线 上途，二号点位于此点 n w 方向五百米处。那也就是说我们得先 拿到第三个条件，经纬度，把经纬度输上去一号点，再倒推到二号点，再从二号点倒推到 b 二点，再从 b 二点倒推到起飞点，他得倒推啊，他得倒推。好，我们现在直接开始画一下，先创建一号航点，他用的是度分秒， 好在这里，那么一去二他没有给边长，没有给边长的话，我们就可以直接设一个。这道题也是一个真题啊，就是有些条件稍微隐藏了一下， 好，看一下。我们一去二，他是一百九十度， 一圈是一百九十度，然后二号点倒推，我是避让点， n w 五百米至二，那我就得反过来，那就是 s e， s e 是 一百三十五度， 距离是五百。 好，现在可以了。然后我们避让点才是一号点啊，因为它是执行任务之前的， 然后三号点才是二号点，这里还得改一下。好，现在这个图形是这样子的，那我们再回到二号点，也就是图上所示的一个三号点啊，边长一百 二去三，二百五十度， 三去四，三百一十度， 七十度，一百三十度。好，可以了，整个图形它就是这样的啊。然后还有这个速度要求啊，我们改一下， 设置所有 高度，每个点不一样，等下我们就晚点再来改啊。速度是四二，转弯模式为停止转弯，旋停时间为两秒， 停止转弯，旋停两秒。好，可以。 然后就是航点的啊，一去三，高度为三十米，那就是二去四，高度为三十， 然后五去七 高度为二十五。 好，我们看一下， 可以，这些条件也 ok 了啊，然后经纬度是一号点，也就是这个行点啊，这个行点好，没错， 好，我们回到这里，像这道题呢，它不难，它 绕就绕到哪里，他给的净给度是一号点啊，他得倒推，你如果说正常 h 去一去二这个顺序，你去画的话，基本上你就容易绕进去，你就直接倒推啊，直接倒推。好， 这期视频我们就讲到这个啊，下期视频我们讲这道题啊，我们讲这道题，它是一个梯形的。好，行，拜拜。

哈喽，大家好，欢迎大家来到零基础学习地面站及考点最经常考的几个图形。然后我们先看几个三角形，然后 直角三角形，它一个角为三十度，一个角为六十度，一个角为九十度，它们的比例是一比二，比根号三。 怎么说呢？三十度所对应的边是斜班的斜边的一半，然后比如说这个这条边斜边，这条斜边是两百米， 那么一半就是六十度。九十度，这个这条边是一百米，那么根号三就是一， 一乘以根号三。好，一百乘以根号三，根号三约等于一点七三二，那么一百乘以一点七三二，就等于一百七十三点二，那么我们就可以得出三十九十这条 垂直的边的度的距离。然后我们看等边三角形， 等边三角形，你看我们可以知道了，这个角为六十度，这个角为六十度，然后他们加起来等于一百二十度三角形，任何一个三角形，它内角和都为一百八十度，我们已经知道了它是一百二十度的一个角， 那么我们剩下来这个角那就一定是六十度的。好，然后我们看等幺三角形，等幺三角形 它是九十度，四十五度，然后这这个角九十加四十五等于一百三十五，对不对？然后一百八十度减掉一百三十五度等于四十五度这个角， 然后它们的比例呢是一比一，比根号二，根号二呢，约等于一点四一四， 然后比如说我们的这条边为一百，这条边也是一百， 然后要想知道这个根号二，这条边就是四十五度和四十五度这条边就要用一百乘以一点四一四，好，就约等于一百四十一点四米，然后我们就得出了这条边是一百四十一点四，那我们知道这条边怎么去求这条边跟这条边呢？ 那我们就有一百四十一点四，除以一点四一四等于一百米，这点和这一点就等于一百米，我们就可以推断出来。 然后这就是最经常用考的用的任何角度的图形的三角形都是由这三个图形拼成的，基本上是，然后还有个比较特殊的三角形是钝角三角形， 钝角三角形呢？他这个角为一百二十度，一百二十度这个角，然后他们然后一百八十度的一个三角形内角和为一百八十度，那么 我们已知这个角为一百二十度了，那么一百八十度，减掉这个一百二十度这个角，那么就等于六十度，那么这个角 就是三十度，这个角也是三十度。好，我们可以最简单的方法也是比较麻烦，我们做一条垂直辅助线下来，我们可以得出这是九十度，三十九十，那么这就是六十度了，对不对？六十度了， 好，它是有两个直角三角形拼成了一个钝角三角形，对不对？ 所有三角形它的内角和都为一百八，我们都可以已知这个角三十度，已知这个角六十度，然后加起来的度数由一百八去减掉，他们这个加起来的度数等于这个角的度数。然后比如说 他的题目告诉了我们这个角为三十度，没有告诉我们这个角跟这个角，我们可以做一条垂直辅助线下来，然后这里就是一个直角，那就是九十度了，那么这个角加九十度的这个角就等于 就等于一百二十度，然后一百八减掉一百二十度，就等于六十度这个角。好，这是一个知识点啊。

hello， 大家好，我是大师姐啊，今天是二零二六年五月十四日，然后今天直播的时候发现大家有很多人是不知道啊，说航线的正中心怎么找的哈， 有几种方法。首先的话是最传统的方法哈，比如说我们要知道 h 点说是在图形正中心，那我们的方法是什么？最后一点去找对不对？最后一点是六点，六点连接三点，它终点。就是啊，那这种方法是来，那就是以三点为精准点 啊，零度灵敏，就是插入一个点，是不是连接了，让点一下，它中间这个点是不是就是我们要的 什么起飞点？那他的零度零米因为 h 点已经存在，所以是要覆盖起飞点。 ok， 点过去，那这个点就是我们要的这个起飞点。那把这个辅助点啊，八号点及辅助点七号点删掉， h 点就出来了啊，这是一种方法。 另外一种方法呢，很简单，在我们灵动的这个版本灵稳定版里面哈，直接鼠标右击空白处有一个起飞点，起飞点居中，这都不用求了。好，就是这么简单啊，这就是找这个居中点的位置怎么找？好，那本期教学到这。嗯，再见。
