一次回路,二次回路,很多人都搞不清楚啊,一次给大家讲清楚了,首先什么叫一次二次回路,他是针对水泵控制柜来说的啊,我们火灾初期啊,消防队员呢,打开消火栓灭火 高位水箱出水管的流量开关啊,或者是水泵出水管的低压压力开关会动作,这两个都可以啊,以流量开关举例,流量开关动作之后呢,他把信号给到控制柜当中的一个主驾,叫做纪念器, 然后呢这个继电器呢?哎,把咱们的流量信号啊,就是弱电信号转换为强电信号,给到我们的交流接触器, 交流接手器前后方接的都是电源,前方接的是消防电源,后方的接的是消防水泵,他就相当于一个咱们平时那个开关啊,这开关平时是 打开的,一旦说接到纪念器的信号之后呢,啪的下闭合,那电源是不是就通路了啊?通了,通了之后呢,水泵就启动了啊,那么这个就是纪念气候接触器的作用, 纪念器呢就叫做二次回路啊,接触器呢就叫做一次回路。那么有同学问了啊,那流量开关他为啥要这么去做啊?他直接给到接触器不就得了吗?啊,那接触器呢, 他是不能用弱电启动的,必须通过静电器做一个强弱电的转换,有强电信号闭合接触器,然后再通入 我们所说的这个机械应急启动啊,也是直接核闸接触器就绕过这个继电器了。所以平时这个二次回路呢,你要是坏了的话,或者说损坏的话呢, 我们最后还有一招就是机应急啊,直接闭合一次回路啊,但是一次回路要是坏了的话,那么整个这个水泵呢?可能就没法启动了,你学会了吗?
粉丝19.8万获赞140.1万

跟老李来看图,什么叫一次?什么叫二次?首先第一个成图形,一次他往往用单线图来表达啊,一根线条表示 abc 三项,那么一次他主要是承载我们大电流、大开关设备,这些是, 那么二次他往往表达的是整个的原理,看到没有?比如说我们常见的有测量回路、控制回路、保护回路、信号回路等等,那么原理原理他表达的是整个电气的控制与保护、监测、监视 等等,实现这些功能,那么整个电力系统他一定会由一次部分加上二次部分组成, 一次是大电流,二次就是小电流,那么二次是对一次的一个保护与控制。学会了没有?喜欢可以关注我们了解更多。

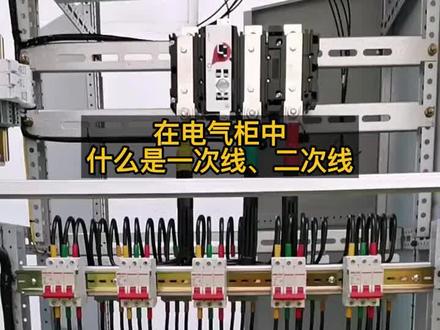

今天给大家讲讲在电气柜中什么是一次线?二次线,通俗来讲,一次线是主电路,二次线是控制回路。一次线路是指油发电机、电压、气 电动机开关、隔离开关等一次设备组成的供电用电线路的电路。二次线路是指对一次起保护、监测、控制、调节等作用的电路。

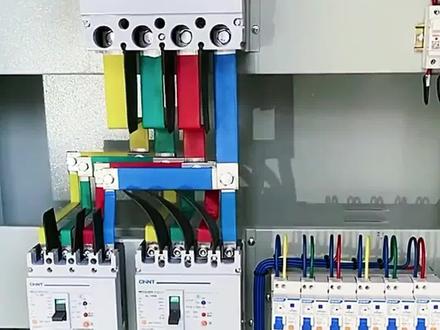

今天给大家讲讲在电气柜中什么是一次线。二次线。通俗来讲,一次线是主电路,二次线是控制回路。一次线路是指油发电机、电压、气、 电动机开关、隔离开关等一次设备组成的供电、用电线路的电路。二次线路是指对一次起保护、监测、控制、调节等作用的电路。

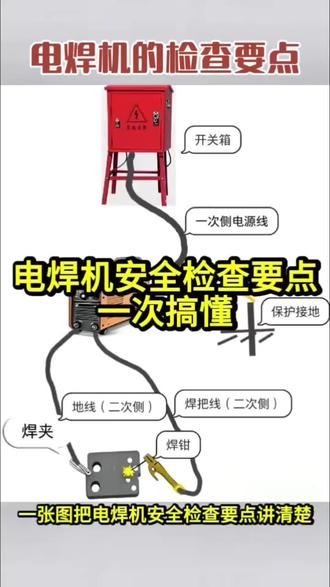

一张图把电焊机安全检查要点讲清楚。第一,一次线是电焊机接电源的,这根线其长度不应大于五米。二次线是从电焊机接出来的两根线,一根连接焊钳,一根连接焊夹,形成闭合回路,其长度不应大于三十米。第二,电焊机的接线柱要有保护罩, 电线不可裸露在外。第三,焊机要接地,接地电阻不得大于四欧姆。第四,焊接作业要有动火许可证和监护人,焊工应持焊工证, 焊接现场应配备两具灭火器。第五,现场使用的焊机应有防雨防晒措施。第六,雨雪天不得露天焊接,防止触电。 在潮湿地带焊接作业时应铺设绝缘物品。第七,焊接时应带好防护罩。另一点,如果你在备考二六年的重力阻燃,我们的 这本懒人学霸笔记正在免费送,原价是三十六,用过的同学都知道,它的核心考点覆盖率能达到百分之八十五以上,你可以当讲义,也可以把它当做一个记忆的资料,是非常的趁手。需要的同学点击咨询或者是评论区留言,六六六都是可以的。

很多新入行做装备电工的兄弟,分不清什么是一次线和二次线,特别是在面试的时候,一问就懵了,接线也容易出错。简单的讲一讲什么是装备电工的一次线和二次线。一次线也叫做动力线, 他的线粗,电流大,主要是给空开接触器、变频器的设备,主回路供电管的是设备,他能不能转?而且一般做一次线的男生居多,因为他的线比较粗,设备也比较大, 可能女生不太适合。二次线,它是控制线,女生做这个的会多一些,它的线会比较细一点,同时电流也会偏小一些,主要是接按钮、指示灯, plc 负责设备的控制、启停和保护, 管的是设备什么时候转,要怎么转。那我们简单来讲就是一次线线粗管供电,二次线线细,它管控制。我们可以看看这个电气原理图,左边的这一部分是它的主回路,右边这一部分就是它的控制回路,我们可以看一看。 接线的时候我们也是从上往下接,从左往右,遵循上进下出,同时在接线的时候强握电,一定要分开我们的布线,不能出错,要规范。这就是装备电工的一次线跟二次线, 如果你还不知道怎么去做装备电工的,也不清楚和了解一次线跟二次线的关注主播,我这里给大家准备了装备电工的学习资料,面试资料以及相关的技能知识点的要领评论区。

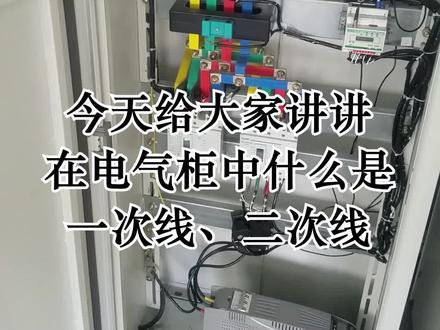

今天给大家讲讲在电器柜中什么是一次线。二次线。通俗点一次线是主电路,二次线是控制回路。一次线路是指由发电机、变压器、变动机开关、隔离开关等一次设备组成的供电用电线路的电路。二次线路是指对一次起保护、监测、控制、调节等作用的电路。

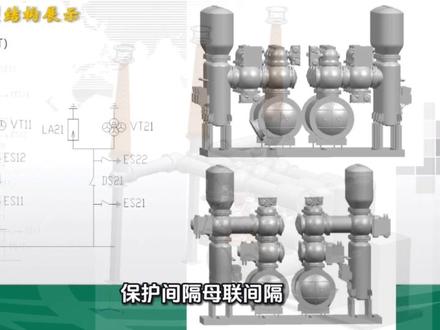

你知道吗?变电站里那些密密麻麻的设备,每一个都在玩命守护电网,今天咱们一次性讲透它们。先看目录,一共十二个部分,咱们从一次接线图开始说,它就是变电站的电路图,分一次和二次两种图, 一次设备就是直接送高压电的,比如变压器、断路器这些大家伙,二次设备就是控制保护它们的,像按钮、继电器这些小东西,咱们看这张主接线图, 线路主变母线一目了然,还有线路间隔,主变间隔、母连间隔,每个部分的设备都标的清清楚楚。接下来变电站的心脏主变压器, 它的作用就是升降电压分类有很多种,按用途,按像素,按冷却方式,还有按肉组形式来分。咱们看这张结构图, 巡检时要重点看这些部件,套管、油枕、瓦斯继电器,还有压力释放阀和油温表。咱们看现场的变压器,这些就是它的真面目。 再看套管,分侧套管、 n 向套管,三十五千伏以下的大多是干式无表剂。再看油枕分本体和油载调压部分, 瓦斯继电器也叫气体继电器和集气盒配套用,还有压力释放阀,这是油载跳压机构,上面有档位和操作技术器, 还有油温绕组、温度计,吸湿汽油流表、油阀,还有中性点间隙接地开关,这些都是主变巡检的重点。然后是断路器,变电站的安全闸,它的核心就是能灭弧, 按灭弧界制分有油的、空气的,还有真空和 s f 六的,它的功能有四个, 导电、绝缘、开断关合它的作用,一个是控制,一个是保护。咱们再说说电弧,就是电流通过空气产生的火花。巡检断路器要看这些部件,外观分合指示、储能指示,还有 s f 六表,油位计,动作计数器。 咱们看现场的断路器,再看他的分合指示牌,还有 s f 六压力表,以及会控柜里的指示灯和旋钮。很多人分不清断路器和隔离开关,记住一句话,隔离开关不能带负荷拉合,它的作用有三个,隔离电源导闸、操作分合小电流。 接地开关就是检修时接地用的。他的基本要求有六点,要有明显断开点,足够绝缘距离足够的冻热稳定,透气性要好,结构要简单可靠,还要有连锁机构。 他的分类也很多,按安装地点、极数、动作方式,还有操作机构和支柱数目。咱们看现场的隔离开关,还有他的触头连杆。这些地方巡检时要重点看 互感器,就是变电站的翻译官,把高电压大电流变成低电压、小电流电流互感器。 ct 二次不能开路,电压互搞器、 pt 二次不能短路。它的作用有两个,给测量和保护,提供信号隔离一次和二次回路,保证安全。 巡检的时候看外观,油位计,还有 s f 六表就够了。咱们看现场的互感器,就是这个样子。占用变就是给变电站自己供电的小变压器。接地变是给系统提供人工中性点的,它的结构和主变差不多,只是少了一些部件。 避雷器就是防雷电的安全卫士,变电站里常用的是氧化锌避雷器,巡检时要看它的泄露电流表,还有放电计数器。咱们看现场的避雷器,还有它的表计和计数器、 电容器组和电炕器用来补偿蜈蚣,消弧线圈是补偿接地故障电流的。高压式的开关柜是配电的核心,按结构、绝缘界、制断度器位置来分, 巡检时要看分合指示、储能指示,还有保护装置,压板指示灯。接地保护式是二次设备的大脑 通信时、配电时、蓄电池式,这些都是变电站的后勤部门。最后咱们重点说说 gis 和 h gis 设备。先看这张结构图你就明白了, g i s 就是 把断路器、高闸、互感器全都装进一个密封的金属盒子里,再冲上 s f。 六气体绝缘,咱们来看它的典型结构, 线路间隔、保护间隔、母连间隔。不同的间隔分工也不一样, s f 六气体无色无味、无毒,绝缘和灭弧能力都超强。 g i s 的 优点就是占地小,可能性高,不受外界环境影响,维护周期也长。 咱们看现场的 g i s 设备,一百一十千伏的,两百二十千伏的,还有室内的一排排整齐的管道,看着就很壮观。群检的时候重点看这几个地方,断路器的分合指示、储能指示、断路器的油位计、气压表、 隔离开关、接地开关的分合指示,还有每个气室的 s f 六压力表、避雷器的表记动作计数器,以及会控柜里的指示灯和端子牌。 咱们再看这些巡检细节, s f 六压力表、隔离开关的指示牌,还有接地刀闸的编号牌,这些都是你巡检时要核对的。 最后咱们说说 h g i s 设备,它是 g i s 和敞开式设备的结合体,断路器和核心部分是封闭的,母线还是敞开式的。好了, 变电站的主要一次设备咱们今天都过了一遍,从变压器到 g i s, 每一样都有它不可替代的作用。你在现场巡检时最怕哪个设备出问题?评论区聊聊,咱们一起交流。

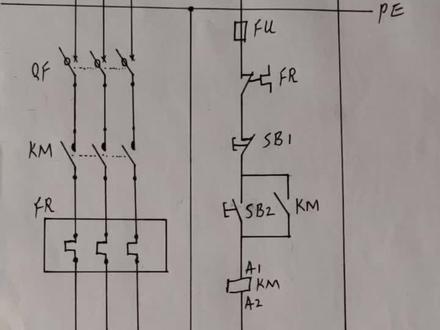

要想适度电工用途,必须首先明确电工用途中的常用图形符号和文字符号所代表的意义。以我们这张工地上用的木工是否用的电锯原理图来说,首先 a、 b、 c、 n、 p、 e 四 tn 杠 s 系统、供电系统,也就是我们常说的三项五千只,这是工地上用电系统,强调 必须使用无限制。图中黑点代表是两线相交或多线相交的接接线点, 没有黑点并相交的线路之间是没有任何联系的。图中 a、 b、 c, 这是三项火线, a 项用线黄色, b 项用线绿色, c 项用线 红色 n 下用线浅蓝色皮衣,黄、绿双色线皮衣线,也就是我们常说的救命线。皮衣线是接到电机的外壳,当电机外壳带电的时候,电流会通过我们的皮衣线进入大地, 对我们人身没有伤害。作为我们电工,千万记住, p 一线就是生命线,不能漏接。 k、 o、 f 是断路器 k、 m 交流接触器 f 二二热机电器 m 三小破烂是电动机 fu 垄断器 f 二热继电器,长臂主碟 sb 一按钮开关, sb 二按钮开关 tm 是交流接触器敞开触点 cm 调方块是交流接 接触器细核线圈从 a、 b、 c 到电动机。其中这三项黄、绿、红三线就是我们常说的一次回路, 也就是主电路经过容断气热继电器按钮到交流接触器线圈,这是控制回路,也就是我们常说的二次回路。主电路中断路器、交流接触器,热继电器 到电动机,他们的持续是端路器,上端接电源,下端出现 进交流接触器进行段子,出现进热继电器进行段子,热继电器出现到电动机,这就是串联电路。还有熔断器,热继电器长臂柱点到按钮,长臂柱点到 按钮敞开住点,再一道交流接触线圈,这也是首尾相连,也是串联电路。再来看交流接触器敞开住点,他的手段与按钮, sb 二的手段接到 sb 的出现端, km 末端与 sb 二的末端接到 a 一,这一块就是并联电路,也就是说串联电路是首首尾相连,并联电路是首与首相连,尾与尾相连。下面我们来看一下电动机 启动和停止运行的过程。当我们合上断路器砸,电流会经过断路器到接触器上口,由于接触器是分开状态,所以电流走到这就下不去了,电动机无法 运行。当我们的控制回路贼向,电流经过熔断器,热继电器长臂柱点到 sb 一,长臂柱点到,这就行不通了。同时又到交流接触器敞开柱点,当我们按一下启动按钮, sb 二, sb 二常开边长臂电流直接到交流接触器线圈,线圈线圈熄合,主触点熄合主电路,电流通过交流接触器经过 热继电器到电动机,电动机启动运行。当我们按一下 sb 一常闭住点,变成敞开住点,电流走到这就不通了。由于交流接触器线圈失电,主触点恢复原位,变成常开,电动机停止。

加装两年供一次系统好还是二次系统好?在加装两年供小系统中有原装位置的建议首选二次系统,特别是末端地暖施工不规范的一定要使用二次系统,因为二次系统不受末端全开率的影响, 运行更稳定,也便于故障的排查。但由于二次系统需要两个水泵,因此耗电量会比一次系统稍大一点,安装位置非常有限时,大多使用必须一次系统。一次系统的优点是安装位置小, 一次系统简单,安装方便,使用材料少,在制冷时也比二次系统反应快。另外,少了一台水泵可以减少故障点,成本降低了,后期运行电费也低一点。缺点是全开率较低时,机组容易出现流量不足、工回水温差过大的故障。 对于面积超过五百平方的商用采暖项目,大多采用一次系统,因为如果采用二次系统的话,光两台水泵的耗电量就会增加不少。真心空气能汉中安康总代理。
