赛科scm5消防主机怎么接线

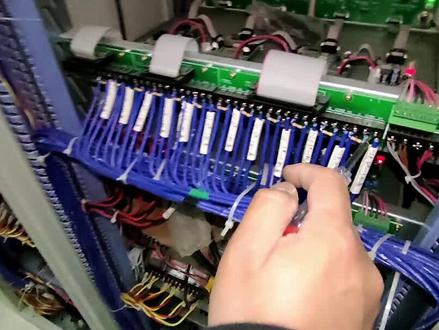

赛克的，我们刚看了一下他这个一回路信号线 s 正 s 负注册的是多线牌，一牌二牌出来以后直接在多线牌这个 s 正和 s 副段子上接上， 从二回路到六回路接的是现场的设备，这是多线牌零一号牌和零二号牌，这里边线接的比较乱呀，看一下 第二个，这个是排风机，排风机输入和启动仪和输入仪这边有个公共公共仪，一个多线排可以接四个四组，一组、二组、三组，四组 输入一和公公是一组反馈，启动一和一个公公是一组启动线，相当于四根线，一组启动，一组输入。公公共用一个段子多线盘按下去以后， 启动一和，公公输出二十四伏启动启动以后，然后公公和输入一再给多线盘报一个反馈。
粉丝1.7万获赞7.9万
相关视频
00:35查看AI文稿AI文稿赛克火灾报警控制器输输出模块 m 四五 a 接线方法看一下 s 正 s 负接的是信号线凹凸正，凹凸负是输出有压，输出二十四伏的，然后 i n e 正和 i n e 负是反馈 信号，这个是反馈，这个是油源输出，这就是这个模块的接线，然后这样一一划，这个模块还是第一次见。
24消防大伟

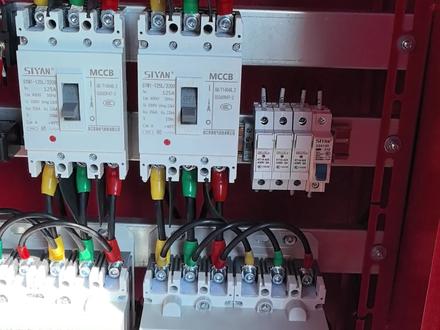

01:59查看AI文稿AI文稿凡是消防泵控制柜连锁联动接线，不会的，这条视频你一定要看到底。先打开控制回路电源，此时处于调试阶段，主回路电源可先补送，将控制面板设置为自动状态。这里我们用一根同导线来模拟现场的信号通断， 只要是通过无源触点，两线起泵的都并接在这里，也就是二十四伏零二这两个端子。这里说明一下无源是什么意思，就是两端之间没有电压，没有电流。 接在此处的启动方式通常有， 我们来短接看一下。启动开始，接触器处于新三角转换阶段，这种启动方式输入信号必须连续的，输入信号断开，消防泵立刻停止。 这里是接消防水池，低液位停泵的浮球通常不接，规范不允许。这里是消防控制柜与巡检柜之间的互锁线， 二十四伏零五是一号泵强起，二十四伏零六是二号泵强起。这里的 ab 是 接消控中心直流二十四伏起泵的段子。 这边的端子是给机械式电接点压力表使用的，二十四伏接到电接点压力表的公共端，零七接下线，零八接电接点压力表的上限。 这里是控制系统自动状态反馈，此时如果我们用万用表来测量是处于接通状态，零幺三是一号泵故障反馈，零幺幺是他们公共点， 零四五、零四六是一号泵运行反馈，零四五、零四七是二号泵运行反馈。也可将零四六、零四七并到一个端子上， 这样只要引出零四五、零四六一组反馈到消控中心就可以了。此时可以送上主回路电源，带上消防泵连调连试了。视频制作不易，请点赞关注哦！
9045海成在无锡
02:24查看AI文稿AI文稿多线模块五幺五五怎么接线？首先呢我们先把它打开， 打开以后我们来看一下啊，它的一个接线端子上面呢， g n d e 一 六七三个尖， d s l 负， s l 正，还有 a s 和 c e c 零分别代表什么意思？我们来画一张简图， s l 负， s l 正这两个直接从主机的多线控制盘过来，也就是直接手动控制单元。 下面呢，九 c 一， 他是接启动的，他需要选一个负极啊，二十四伏出去啊，选个负极，你选谁都行， 接地一六七都可以。假如说我们选一，你看我画点虚线啊，假如说从一从这里过来，给到中间继电器十三，那么 c 一 呢？九号这个端子给到十四，这样这样的话呢就会让中间继电器动作， 这上面呢再去选一组常开再走给谁给到我们交流接触器就再往下啊，到交流接触器 它的一个线圈来完成，它的线圈得电，供电设备得电，反馈呢，就从我们的交流接触器这边一组 n o 回来回给谁 a s 就 这个点八 再配一个谁啊？监理，很多时候我们见的图是不是都是七八这两个，他们来接反馈，来接反馈，但是反馈上面呢，我们需要压一个电阻啊，压一个电阻，看到没有？这模块上面都给你配好了啊，好了， 这个的话呢，就是我们五幺五五他简单的一个接线方法，那你说这个，呃，十这个端子用不着吗？如果说这个交流接触器是带自锁的， 那我们就会用到十这个端子啊，去接停动啊，去接停动，其实九跟十啊，就 c 一 c 零，他们两个呢也不一样啊。呃，九，他是脉冲啊？他是脉冲。
1132中消安教育-路老师
00:44查看AI文稿AI文稿赛克的 m 四零的输出模块，就广播模块看一划，划开以后看下广播接线也是信号输出， i e f 我 看 s 正 s 负接的是信号，嗯， i 二正 i 二负接的是广播线， auto 正 auto 负接的是现场扬声器的线， 这就是 m 四零输出模块，广播模块的接线，这个模块是一扣一滑就好了。
34消防大伟
01:40查看AI文稿AI文稿大家好，今天给大家看一下赛科的 scm 四五 a 输入输出模块，这个呢也叫控制模块，是作用于咱们的呃消防排烟阀，呃 照明切电，还有电梯破降等这些呃被控设备都需要用这种模块。 大家可以看一下这个模块的接线图，它分为无缘输出和有缘输出两种切法， 无缘输出呢就是启动的时候呃输出一个闭合信号，然后有缘输出的时候呢，就是启动的时候会输出二十四伏的电源信号，然后下边有 电梯破将，还有排烟口墙切这几种接法。大家可以看一下这个接线图，这个模块呢也是一个两线制的模块，不需要二十四伏的电源线， 然后还需要注意的就是这个模块的反馈端子一定要接啊，中端电阻，这个是需要注意的，如果不接这个中端电阻，他会爆故障。 还有就是这个模块的无缘输出接线方法，他是加了一个二十四伏的继电器， 然后通过启动这个继电器，然后继电器上的长开长臂端子来转换为呃无缘输出的开关闭合信号，这个大家也要注意一下。
107建筑消防工程阿泽
08:04查看AI文稿AI文稿先拍薄点，先拍薄点。嗯啊，今天我们来介绍一下这个消防泵它的一个控制一个原理， 这个叫做这个智能控制，现在比较流行的一个一个一种控制，因为它这个是集成在里面的，比较简单。 这儿我有一个有一个板子，这个就是它里面的一个板子，这是一个坏了它的一个板子。让我们来介绍一下，从这个主回路开始 三个，这个是三台泵的这个空开这个接呃接触器，这个也是一个接触器， 那么 km 一、 km 二、 km 三这三组就形成一个软启动，形成一个软启动，现在比较流行的人，呃， 这个一个是智能控制，还有种就是以前比较老式的一个那种加时间继电器的，还有一种就是呃一个变频器的，现在比较流行的是自动控制， 他那个呃里面的那个接线就不用多说了嘛，比较简单。现在主要是我们来看一下这个智能控制面板，好多坏的话，不是那个接触器， 那个不是接触器坏，一般都是就是这些这些坏。呃，我们来介绍一下他那个所有的端子的接线， 先看做这个 x 五， x 五他就是三个棒，三个棒的他那个就是一个， 相当于是三个棒从他从这边接，相对说这边接的这个这个的，他把他那个呃 检测那个电压信号传给那个芯片的，这个靠芯片的检测传给信号的，就是到那个检测检测电压这一排，它的接线就是接到那个上面的空开，空开那个上面那个线每个都有 好，这边 x 零 x 零 l 幺幺三和 n， 它是检测检测电流的， 就空通过这这边到这边其实他的上面是一个电流负感器，一样的工作原理是一样的。 好，这边 x 一、 x 一、 x 一， 这边 a c 二百二，三个都是 x 二百二，其实他的是监，呃，监测，我们的那个三个空开， 它断了过后它那边就会有报故障。好，这边 x 二和 x 三， x 二、 x 三它这一排都是接到我们的那个消防联动，消防联动的 好，这边我们从那边开始他那个端子和那个上面一一对应的，我们来看一下。啊啊？消防栓按钮停啊，那个启停，这些都是五元的电，接点压力表，这些都是五元， 那个强制公共，公共的话都是强制那个启停，这个这个一般就是接有的啊，就是控制室里面他要接那个。嗯，按钮启动，停动，就是接这个段子。这个二十四伏， 这个不用多说了嘛，就是那个多线它需要二十四伏。启动。好，那个那个还有个停泵，还有个起一个停泵，现在说是。呃，那个起一个停流量开关，还有个流量开关的，不用说了嘛，是无源的啊。缺水保护， 这个缺水保护就是一个缺水了过后他会停爆，缺水了他会停，停爆。这边这边这边那个一个巡检副锁，这个就是接我们这个啊？巡检柜，巡检柜接巡检柜。 好，这个就是自动反馈，呃，他的是打了自动的时候，他会给那个。呃，接一个模块给我们那个报警主机， 他会有一个给一个反馈。好，那个好，这边都是故障，三个故障三他是有三个棒，三个棒就是说出现故障过后他会给那个主那个控制面板到那个控制面板他会报一个啊，故障， 他的这个只要和那个公共端只要一短接起就是一个无缘的，只要一短接起他就会报一个。呃，如果有报公端的话，你可以这边打一下这个有没有这个，呃 短接起好，这个都是三个运行反馈一样的，这个的反馈和那个运行的，只要一短接起他就报运行反馈好。这边 x 四， x 四就是我们的那个接触器，他动作他的需，呃，就是他控制控制他动作的一个，呃，控制一个动作的电源输出， 呃，这个驱动这个 l 从，嗯，从那边从那个控制器上面他取了一一组电源，取了一组电源到那个那个电源指示灯，再从这边反过来的反过来的这个零线就直接从这边这边取了 他那个反馈，呃，他那个控制到我们那个面板，他里面他都有一个很多的一个接触器， 他通过，比如说有联动信息过后，其他联动信息通过通过那个光藕隔离过后，再到那个芯片芯片过后，再到那个驱动驱动控制他们的那个那个开关， 控制开关。还有就是还有就说这边为什么要加光藕呢？因为他怕那个我们的那个消防那个线带其他的电源，如果带其他电源都有可能烧坏这个芯片，所以说这边都接了一个，都接了那个光藕 啊，所以好，现在就是线基本上接完了。还有就是说，呃，我们说一点啊，就是说 比如说我们查，呃哪个接触器没有吸合的话啊？哪个线没有吸合， 我们的查的话都可以查。第一个总线有电还在一个就是我们这个比如说一呃 k m 一 没有信号，我们就查那个那边有没有电源，这边有没有电，有没有输出，还有那个总线 l 总驱动有没有电？如果比如说总线有驱，有驱动， 中间有驱动，它还启动的时候就是 km 一 它没有没有电源啊？就证明它这个有可能就是个接触器，那么那个，呃，这个这个有，有可能这个坏了， 基本上查只要知道它有原理，什么故障其实都好查了，我们的接线和工作原理好。
02:00查看AI文稿AI文稿最近经常遇到问控制柜怎么接线的，拍个视频给大家分享一下。首先讲一下这个压力开关，还有流量开关，低压开关之类的啊，都可以接在一组， 因为他们怎么给你多少个端子，其实都是里面都是在一起的，可以全部压在一起就可以了，他们不需要分哪个是哪个，他们动作的话哪个动作了，是通过这个输入模块去判断的，在控制柜里无所谓，并在一起就可以了。当然有多的开关你就分开接也行啊，开关接这里也行啊，电机的压力表一般都会有预留的接一三接公共和启动， 而强制启动的，强制启动的话是有一个强制启动柜啊，强制启动按钮相当于啊，就是不管手自动都可以去启动它，停止它。这个消控式的二十四伏就是总线启动吧，我们的联动启动效果上还是要还是有的，两个探测器啊，或者是说一个探测器加一个手爆加一个消爆啊，这种三点联动启动， 这个这水保护呢？这个一般都是水，是没水的，把它停机啊，这很少去做多线启动的，多线就是通过我们的多线盘按钮点对点的啊，去启动它，多线启动是不管手自动状态都能启动它，这个是一个总线的反馈， 然后多线启动反馈，这两组反馈是分开分开的啊，因为如果两两个反馈接到一起的话，我们的这个经常会误报啊，这个是巡检柜的护锁，就是这样。现在实物再给大家讲一下，首先多线启动啊，多线启动的话，我们这里多线启动一下 好，启动了多先启动的话就是不管手自动他都能启动。现在我切手动他也是启动啊，切自动他还能启动，停止掉好，停了。那么流量开关、压力开关、低压开关这些呢？就是要在自动状态下才能启动。把他的二次回路线断开了， 然后动作的时候把它导通，它就启动了。这个平时是自动转的下才能起啊，它这个是有电的，二百二的电，所以说注意了，就是把这个二百二的电二次回路导通，然后就启动。
227江西消防俞工
00:26154老三消防（蒋工）
12:40查看AI文稿AI文稿这四个东西啊，很少有人教你，为什么呢？因为他只想偷偷的自己挣钱。好，我们来看看这四个东西，一二三四。第一个呢是主机跟主机之间的连接，叫做外卡连网线，就是我们项目特别大，有很多台主机，甚至于有很多的销控室 啊。主机跟主机第二种连接呢是 cpu， 也就是我们的主板的上面那个大的 cpu 跟我们的回流板啊，多线啊，总线啊，广播啊，还有电话这些进行一个通讯，叫做内部主板，主机的内部进行联网，不管是立柜的还是前台的还是壁挂都有内部，这两都有。那么第三第四个是什么 呢？你看第三个呢，好理解一些主机。最后呢到了消防大队，这个呢是用 我们的一些消防的重点单位，比如说我们的酒店，我们的医院，我们的学校，我们的一些档案馆，档案室，博物馆，这些是消防的重点单位。那么就需要一个用户信息传输设备，把主机的信号通过它，通过我们的互联网也好，城域网也好，局域网也好，传给我们消防大队的主机， 也就是说你这里着火了，我大队马上要知道，你不用打电话，我马上要知道有这样一个东西啊，那么这里呢会用这个二三二的串口。第四个呢是主机跟主机连接啊，你看第一个是主机跟主机连接，第四个也是主机跟主机的连接，那么他们区别在哪里？ 区别在距离，距离特别特别远，比如说我们的三峡工程，他的那个发电站跟那个冷却塔，跟那些处理的啊，隔得特别远，但是我的三峡大坝那个总的相控室里面呢，要知道其他各个分相控室的一些信息， 所以这个时候呢就要用到以太主板啊，就是互联网以太主板，我们要用 tcp 的 接口，用它的网口，用它的通讯卡来，连， 要用光纤来拉了，比较远，十几公里，二十几公里都是可以跟你通讯上的，所以它们两个呢区别就在距离这个外坎路网线呢， c n h， c n l 的， 它的距离呢没有那么远啊，你距离太远了，就要用一钛网口了。好了， 那么这里呢我们来看看第一个用的最多的，还有就是第二个啊，第一第二个我们先给它分清楚啊，我黑板班放一边， 接着我们把它们都打开，这个呢是一台主机，这边是另外的一台主机啊，两台主机，那么这两台主机呢，他们都是有配电有通讯的，我们来看一下，这个呢是两块蓄电池，这是主备电的那个切换的开关电源啊，这是电。 剩下这些呢是通讯，有总线的通讯，两只总线通讯连接到了我们的这些板卡呀，这些总线的设备啊，还有呢，这个是外看的，通讯和电源都有 有电和通讯。那么内部这些什么软软的这些线啊，软接线，这是我们的内看主板线了，有信号相互传递的。我这个屏幕亮不亮啊？显示什么东西？我的这两个按键， 按键盘，我按下去以后显示什么东西。接着是这边，这边呢也是一样的啊，下面的是这个电池和这个滤波器变压器啊，到这边的电源，这是开关电源的部分，然后在核心的转出来，你有有通讯线啊，通讯总线， 这个通讯总线呢，我就只连了这样一个模块啊，我就只连了他这一个啊，电源线输出，然后剩下这些是多线，也叫做专线的一个输出，那么这一组就是我们的一个外看线，但是外看线呢，现在我们没有给他接起来，接到了，这好， 剩下的就全是内看的内部的连接，这些什么灯啊，紫灯啊，还有下面这些按钮啊什么的，这些就是内看之网的了，包括这个打印机也是。好，那么我们接下来来看这个外看，外看呢，说白就是一台主机跟另外一台主机的连接，叫做外看，那么外看联网线 我们要接的时候注意两个要点啊，注意两个要点，就是整个这一个呢，注意两个要点，第一个要点呢是他有 h 和 l 的 这个端口，我们要区分这个 h 和 l 端，简单一句话就可以概括， h 端呢，你出来的线要接回 h， l 端出来的线要接回 l， 就 这就行了。然后你要接下一台呢，是从这个接口的地方你再你再接出去这边也是一样，从接口的地方再接出去就另外一台，你再接一台呢，也是一样的， 这样子的话呢，我们的接口就只有这一个点了，因为通讯啊，它是非常的弱的，非常的脆弱的，我们要用的呢都是什么啊？就是它是有有钱一点的啊，有钱一点的啊，又是阻燃 啊，阻燃或者是耐耐火，要么阻燃耐火一起用的，然后呢还是可以抗干扰的啊， rvs 的 屏蔽线， 然后呢还是二层二点五的，哎呀，你看这，这是不是这土财主，这是真的土财主啊，这是真的土财主。又阻拦又耐，又是抗干扰，又是屏蔽，又是二点五的一个陷阱，这玩意多好啊，这多耗时，但不管他是什么样的陷阱，只要他是带屏蔽的，带 p 的， 带屏蔽的 k 是 抗干扰 啊，带屏蔽的，他就一定会有这样一个金属的网层啊，一定会有这样的一个金属网层，形成一个叫做 法拉帝龙的效应，把这边感受到的电感给它导入到大地里面，所以说这个地方它是要接地的， 那么两个要点就集齐了。第一个要点，我们接线的时候用这个线，用屏蔽线要区分它的一个即兴，你的 h 端接 h， l 端呢？接另外一台主机的 l， 两个主机的 h 端相连，两个主机的 l 端相连，这是第一个， 第二个呢是我们的这个屏蔽线的屏蔽网层，这个金属网层你是需要接地的，要么直接连主机的外壳了，要么你拨一根线，拿那个电胶布包好，或者是焊锡焊好，直接连到我们的地线上面啊，直接连到我们的地线上面好了， 这是这两个要点，那么现在呢，这边都是接好的，那么我们就把它往上接啊，红的是 h 啊，黑的是 l， 然后呢，我接到另外台主机的啊通讯板上面 h 和 l 啊给他接上 好，接上了。那么这里的话呢，你看，其实我这种接法，你们要是在现场的话呢，那就不行了，为什么呢？ 因为我这里接了一张普通的线，他有可能会产生比较大的干扰，但是我这里距离短啊，距离短没有事，但是大家要知道这个意思就是中间你千万不要拨一段别的线了，我这里距离短，没事，你距离远了，那就有点吃不住了 啊。接着我们发现这个地方呢断裂了，我们给它插上，好把线路插上啊。那么通讯上了，下一步是什么？ 下一步是我们需要给他编不同的地址吗？就是主机相连，他是要有不同的机器号的，你不能说我是一号机，你也是一号机，他也是一号机，上面那个还是一号机，下面那个也是一号机。一个系统里面有五个一号机了，那就不对了啊，就像人一样，要有不同的名字，不然一叫啊，张伟 啊，印上一大片，那就不对了，那就分不清楚了，所以说得不同的名字，那么我们就来查一查他，他是什么机器号呢？ 这个设备检查网络，检查一级网络，现在还没有重疾数，那么他本机的地址呢？我们就得去这边查了，系统设置，网络通讯， 然后是一级网络代号还是一号机，那么这边呢，这个机器号是多少呢？来看一下查询系统查询，按照这个回流查询到通讯榜这里 可以看到，他是零零零零一啊，一号机，他也是一号机，那就不对了， 难怪他们有问题的，他也是一号机，那个也是一号机，那就不行，我们要改一改机号，把他从这个一号改成二号零零二，点击确认好处理成功了， 那么现在能不能通讯的上了呢？我们试一下啊，我点击这个点击到这，然后呢我利用这台主机来进行一个复位操作， 主机复位坏了，没有通讯上，因为他没有跟着复位啊，这就是没有通讯上，所以说现在呢还是有一定的问题的，包括我在触发一个火警，我试一下，我随便启动一个东西。 好，这里有火警了，对吧？那么那边呢？没有火警，所以现在呢，只是接了线对列一下机器号而已，机器号现在没有重复了，但是并没有通讯上。 好，这个时候怎么办呢？啊？副，各位，我们在这台主机上面，我们进行一个操作啊，他作为一个，我想让他作为一个从机啊，我的集中机要能够控制他，他呢？控制不了集中机啊，但是能接受集中机的信号 啊，我想给大家给他设置一下，那么我们就要先把它从这个 v 的 一点二调成一个调试模式，先复个位，然后呢再点击系统设置，输入我们调试密码。好，现在的话呢就进入到一个调试了， 接着我们进入它的一个调试状态，直接注册和四号的重机，注册 好，一级网络显示正常。紧接着我们进入查询网络检查，刚才呢，它里面是零的，对吧？那么现在呢 还是零，所以还需要进行一个额外的操作，系统设置，网络通讯，找到这个清除故障统计六，清除成功了，接着我们再设置一下这个显示和控制，一级网络显示允许就是接受这些命令， 那么控制呢？发送控制，还有接收控制，接不接受控制，接收没有问题，发送的也允许，那就没有问题了。好，然后我们再进行主机的一个复位，看能不能复位他了，点击复位，点击确认。好，这边复位了， 还没有，要过一会才行啊，要过一会才行，再检查一下副个位设备，检查这是总线设备的 好，现在有了，有了以后呢，他就应该可以了，再套这个界面，我们再来复位这个主机啊，复位它点击确认好，可以看到他慢慢的就跳回主界面了。然后呢，我们再试一下火警信息能不能传输啊？ 啊，这边的火警灯点亮了，那么那边呢也传输过去了啊。好，那么现在就是正式的煮好了这个碗了，能够进行一个相互的通讯了啊，当然这台主机上面呢，也要经过刚才那样一样的一个设置啊，只不过这个我们提前给他搞了一下 啊，他的设置呢，也一样在系统设置里面进入到这个网络设置，对吧？一样的 通讯绑卡设置一号版，在这个地方有网络命令发送还是接收，主要是这个你的机器号不重复，然后呢绑卡是登记的，相互清除了，故障统计，相互注册过了，那么站在这里呢，选择接收还是不接收，那就可以了。 好，那就可以了，你接不接受那些信息啊？接不接受控制都在这里可以设置的。那么现在呢，我把它当成集中机来用，把它当成大主机来用，我就不接收另外主机的复位和消音的指令，但是你的这些信息啊，我还是要相互传输的，所以说后面两个勾选上 好了，那么这个呢，是我们课程里的一部分，面上一角，接下来呢，我还会为大家讲解他的如何编程啊，以及他的 啊屏蔽，有的时候你屏蔽解除不了，有的时候你的时间不能同步，有的时候你的火警传输会中断，这些呢？是由于什么造成的？但是呢，他并不会报那个重机故障啊？并没有报重机故障，只是 有延时或者是有干扰之类的，我们怎么去处理，怎么去解决它？是什么原因啊？而且呢，不仅仅是这个主机，还有各大系统，各大其他品牌的主机，我们都有啊，从消防的配件到主机到控制柜到我们的防排烟的疏散，卷帘门啊， 应急照明的疏散，再让我们的水的灭火，气体的灭火，泡沫的灭火等等等等，我们还配上你九对一的答疑服务和酒本的纸质资料。
389杜门维保实战营
00:53查看AI文稿AI文稿大家好，我是新闻消防张工，今天我们来学习翻海三江的小主机的接线，我们的回路线接在 l e l 二 模块的二十四伏接二十四伏接地火警，接我们的消防广播的启动， 然后这个 c s 看 h 看 l 接我们的连网线，连网线接的时候要记得区分 h l 这个不能接反，接反的话连不上网。 l n p 是 接我们的主电。那么以上就是我们的半酸浆 a 二二零型或者半拧控制器的接线。
87星文消防（张工）
13:06查看AI文稿AI文稿有的地区他就不用青鸟，也不用海王，因为签了那个什么敬业协议，比如说那一片我就只能用松江的，那一片我就只能用三江的，不能用海王的，不能用青鸟的。有的他有这种地方的保护协议啊， 但是全国统一来看呢，还是青鸟和海湾这两个品牌用的多一些，存量大一些啊，存量大一些，所以我们先看看这个海湾的主机跟青鸟的它有什么太大的区别。好，首先看一下它的一个内部，内部端子 啊，第一个毫无争议的，他的主电和备电呢，都是一样的，主电都是二百二十伏的，备电呢，都是我们的一个蓄电池啊，主机的备电都是蓄电池组，两节十二伏的串联 变成一个二十四伏的电池组，等于说电都是一样这样弄过来的啊，主电是二百二，通过一个电源盒切换成我们的二十四伏，背电呢，都是两节十二伏的，一串串联成我们的二十四伏电池组，直接往这个主机里面去供应啊，主背电是一致的，我们把电插上，电插上以后，主电送上， 然后呢备电我们也给他送上，好，这是主备电，接着他既然有主电备电的供应，那么肯定有一个消防电源，也就是二十四伏的电源输出在这个地方，这个是我们的二十四伏的那个消防电源输出 啊，一个是二十四伏，一个是 g n d， 二十四伏和 g n d， 那么海湾他有没有多线和总线的啊？是不是只有青鸟才有多线和总线的？不是啊，你任何的主机，任何牌子的主机，国内的，国外的，你美国用的他都是多线和总线，也就是专线和联动总线啊，专线就是多线，一对一的 总线呢，就是一对多。那么再往上的这个 s s 付啊，可能有的，他用的那个松江的，用的 e i 的， 他可能对那个主机比较熟悉 啊，一二的总线就是 s 正 s 负，松江的总线呢，也是 s 正 s 负，但是这个海湾呢？ 不是啊，海湾里面的 s 正 s 负呢，他指的是一组火警的输出端子，只要这上面有火警，我的 s 正和 s 负就可以输出一组二十四伏的电源。他原来的设计是让这个二十四伏电源带动 销控室里的一个警铃的啊，有个马达，马达带着铃锤状那种警铃，那种老式的警铃啊，也就是我们上小学上初中那个叮叮叮铃响的那个啊，以前的那种闹铃啊，以前那种闹铃， 但是现在我们用的都是啊讯响器了，这个 s s f 呢，就被废弃掉了，就不用了啊，等于说这个 s s f 不 接东西是非常正常的啊，它不接东西是非常正常的， 要接就是接那种井铃，那种二十四伏的井铃，你给他二十四伏电，那个井铃就响的那种啊，一个电井铃好，那么再往上， 我们的青鸟的多线是 sl 正 sl 负，那么海湾的多线呢，就是 c 正和 c 负， 对吧？就是符号的一个变化啊，符号的一个变化，然后可以看出来它有六组，对吧？上面是 c 一 啊，这是 c 一 c 二，一直到下面的 c 六 啊，一直到下面的这个 c 六，有六组多线的接线端子，那么我们的前面啊， 我们前面呢，它就有六组多线的按键，一二三四五六，启动停止，启动停止啊，这是多线盘对应里面的六组啊，六 c 正，六 c 负，一共六组， 那么它的一个接线呢？ 他那个接线接的就是这种东西，叫做终端器了啊，多线的终端器和多线的模块，他的是多线的终端器啊， 好，那那么直观一点呢，我把它接起来啊， 拿个继电器啊，然后呢，他就不用什么电阻了啊，他就不用什么电阻了， 对，终端器它内部自己有电阻，就跟我们那个气体终端器一样。气体终端器呢，你接上去以后啊，就不用再加那个十 k 的 电阻了 啊，终端器自己内部有电阻，这个也一样啊，不管是一按那种小的五根线的终端器还是什么啊，利达的终端器还是诺基亚的终端器啊，那叫启动模块，一个一个小的片子， 它里面都是自己带电阻，不需要你额外接。三家的那一坨子上四根线的也是一样，不需要加电阻啊。我们呢给他接一组，我看一二三四五六，接个一啊，我接个一，接个 e c 正 e c 负啊，接这个一号啊，他的 啊啊，那么接线的话呢，跟我们多线模块一样，他分通讯，分输出和反馈，通讯输出和反馈都是这三类，不管是终端器还是模块，不管是哪个牌子的啊，不管是哪个牌子的， 只要他是输入输出，那么就是通讯输出和反馈。好，那么终端器的这个通讯线在哪呢？哎，我们仔细看这上面的符号好了，这 c 正 c 负刚好就对应了这个主机上的 c 正和 c 负，对吧？ 也就是要分正极负极，我们的青鸟的五幺五，你的 sl 正必须接 sl 正， sl 负呢必须接 sl 负，海湾呢？也是一样，你的红色的 c 正必须接到主机的 c 正上面，黑色的 c 负必须接到主机的 c 负上面。正负不能反了， 反了以后呢就不能通讯了，对，它的原因呢？还是那句话，专线要快啊，专线要快 啊，这样的话呢，就等于说我直接跟你通讯了，中间没有翻译官。总线的话呢？每一个总线模块，不管是模块探测器还是什么声光还是什么手爆，只要是总线的设备，它里面都有一个翻译芯片， 对吧？你的总线的信号我要翻译一下他才执行，那么他的信号呢？也要翻译一下才通过总线反馈给主机 啊。有一个处理的单元，那么他一处理就慢一点啊，就跟你审批一样啊，本来签个字就完事了，非得啊，这个主管审批，那个啊，那个组长审批，然后在经理再审批，对吧？他就少了那些手续了，这个就直接联系，就没有那些审批的啊，你确认一下就可以了 啊。好，那么它就需要更加紧密的连接，就必须区分正极负极去接，那么我们就把它的 c 正红颜色的 c 正红色统一是正极，这是里面做出来的。我们接到这个 c 正上面去 啊， c 正红色的啊，接 c 正。 每组多线都要接这个终端器吗？哎，一组多线接一个终端器，跟我们的青鸟一组多线接一个多线的五幺五模块一样啊，一对一的， 那也就是说是的啊，每一组都先要接一个中断器，相当于青鸟的那个五幺五，哎，对对对对，只能接一个，你不能接两个啊，接两个他就包故障了啊，就不知道谁对谁的，他那个一对一就不成立了。 好，那么通讯接上了，接着就是输出，对吧？继电器，好，在这 我的终端器想要控制这个继电器动作，那么继电器它需要的是二十四伏的正极和负极啊，它要二十四伏正负才会动作，而我们这个终端器呢，它只能输出一组开关量的信号，要么是给你一组常开的 n o， 要么给你一组 常闭的 n c， 那 么现在我们启动就用 n o 啊，启动呢就用 n o n c 的 话呢，不接啊，放一边去啊，放一边去 n c 不 接，放一边就用这组 n o。 好， 这个时候啊，刚才最下面的那组二十四伏和 g n d 就 派上用场了啊，这个是那个二十四伏，二十四伏它的一个负极， 我们直接给到被控设备的线圈啊，直接给到被控设备的线圈 啊，对吧？一个即兴直接给到负极，那么正极怎么办呢？正极通过这一组终端器的公共和常开再给啊，就是这一组常开动作以后呢，由常开变成闭合，随便挑一个啊，正极进入进去，再从另外一个端子出来，给到这个继电器。 好，这就形成了这个啊，无源的输出，要用无源的一组常开控制一个外部的二十四伏电源来启动我们的继电器，这是这一种大白盒的紫气 d 杠零二的 输出完成了啊，就是一组常开啊，说白了就是一组常开，这里 n o 动作以后闭合， 就第一天上午的那个常开。常闭的常开动作，以后联通也就是无源的一个接法， 接着反馈啊，啊，启动停止有了，通讯呢，也接完了，剩下的一组呢，它只能是反馈， 这个反馈呢就不用接电阻了啊，因为他的名字叫做终端器，他本来就是放到设备端的终端，终端中点的中端口的端终端啊，中点的中，放到设备端了，你就不需要再加那个电阻了 啊，他的设计上呢，也是不需要加电阻的。你们接任何的终端器都是这样啊，接任何的多线终端器都是这样，不管是三江的一二的，还是富安的，还是太和安的，还是这种海湾的，只要是涉及到终端器的，就不需要再加电阻了，那么我们就直接把反馈的这两根线 直接连到这个背控设备的动核触点啊，现在我是控制这个继电器啊，我直接弄这样一个动核触点，弄个夹反馈 好，那这就好了啊，这就好了，缩小这组是终端器的通讯没问题吧？ c 正 c 正，正对正，负对负，那么 这一组呢，是终端器的一组常开触点，我们的继电器需要二十四伏，你这组常开触点只能闭合而已，给不了它电，怎么办呢？加了一个外部电源，把电源的正，把电源的一个极限，比如说负极，我们直接给到这个继电器 啊，负极直接给正极呢，我们通过这一组常开触点再给到这个继电器，那么我们的终端器一旦动作常开触点闭合，继电器就得电了 啊，就导通了，那么他一导通上面的动和触点闭合，就把我们的反馈线给它连通了， 然后他就可以把这个动作信号反馈给我们的主机。另外一组这个 nc 他 就是挂在这，就是不用剩下两根线直接没有用。 对，剩下两根线直接没有用的，就跟我们那个 c 零一样，就跟五幺五的 c 零一样。那然后他有时候是现在， 嗯，现在接往水泵，接往那个就是比如说水泵，泵贵的时候就用，另，就用用你继电器的，还有一组敞开。对啊，是的，接近你这种敞开就直起水泵，就直起水泵。嗯， 他这个 c 是 c， c 正 c 负是多线啊？对， c 正 c 负是多线，就是海湾的这种主机是这样。 接着我们来测一下啊，试一试，看看能不能成功啊，看看田老师会不会翻车。好了。那现在呢？这个接好了，我们按一下启动键启动了，看看有没有反馈，哎，也反馈了，好，停止。
01:03
03:34查看AI文稿AI文稿好，我们先讲一下接线怎么接回路型，先讲回路型的，回路型的接线就是 ps 正， ps 负，接到烟杆上，烟杆的， ps 接烟杆信号线，这两个是二十四伏，接到主机的二十四伏。 好，那主机的二十四伏，嗯，二十四伏，正伏好，线接好以后我们先把主机上总数配一下， 记在一回路上。好，我们配二十个点，二十一也可以，二十一好，退出保存，反正成形在一到二十号里面，随便，我们先编个八号， 先编成形类型，九千回路型，还有四种，还有九千标准型，等一会讲九千标准型 啊，这个前回路线确认第一步，第二步设置号码，我们设个八号也可以，七号也可以，九号也可以，我们设个八号确认好， 八号我们看先呈现好不好，先看那个 通信指示灯亮表示好的，这是看这个灯，第二个看机器里面一回路八号，但不可以测试成形好不好。 好， 一回路八号 好，成型已经好了。然后第二步我们要传下数据，成型数据确认 现在是标准型，好多工地是标准型，我们接到回路型，按个编程键就改成回路型，否则传进去没用的，回路型就回路型。传输 好，数字在跳了，一二三四五六，我们设了二十个，他就二十个啊，这个呈形上也会数字在跳的，表示在传输啊。 好，结束了可以接收烟杆手包，接收长值， 切的一号接收，二号接收好，我们可以试一下，试个手爆，看一下成型上爆不爆啊，按下切 呐，手爆，这是回路型的好。
