新能源桥架怎么画
那这样，我们在规划这个桥架的时候，像这种，我们实际上是 这种线一般直接走在岛轨里面， c 型钢岛轨里面直接这样穿到这头，那你在这头你直接画一个桥架就行了，我们来画一下 天津电器里面也直接有，我一般是这调价，那我们这个幺幺零的逆变器，我们是过去的是直流电了，我们看一下他是多少串，一二三四四串吧，四个串来回是八根线，那我们 通过原理上是需要在这里面计算的，我们看这里面有一个桥架计算，或者是你去在算的计算表格里面直接去算我们的这里面电缆是多少，我们是电力电缆，四平方线我们选四平方的，我们选四根八根。 在这里面有一个桥架填充率，这个填充率是哪来的？这个填充率是根据我们的设计规范， 我们那个 g b 五零五九七二零一二里面有个设计规范，里面是它是要求你桥架的填充率不超过百分之四十，你来计算，这里面 计算出来，它是建议的桥架规格是五十乘二五，这个太小了，没有，这个太小了，这个相当于是那种线小线槽了，那我们这里面直接放五十乘五十的，直接放五十乘五十的小线槽，它这里面是可以 算出你桥价的结面积，全部都能算出来，包括你垫来的结面积都要算出来。你如果去手算，你需要知道四平方线的结面积是多少乘一个你的根数，再根据这个填充率把这个填充率考虑进去，那就是最后是算出来的结果是你的实际的桥价的一个大小。好， 那这个算完之后我们直接来选，这里面有个五十乘五十的，五十乘二五的实际有是这样有的，但是没有，你可以五十乘五十自己选，选完以后这里面你直接这样拉一个过来， 拉到这呢，我看一下啊，直接直接拉到这里，拉到这里相当于把这边的也都给拉进去了。这边我们来做一个亚大的主桥架，这个主桥架是我们从这里通过去，因为他这边过来会玩，走到这边我看一下怎么走， 这样直接通过去，这边是我们需要把一边漆的都走进去，加两根九，这是几根？一二三四八根， 十根，我们再进行计算，严格上是需要这样每一步都去计算，但是如果你是经验非常丰富，那就不需要去计算了，我们大概这里面只稍微放大一点，直接给他放五十乘五十，五十乘五十已经放了五十，五乘五十的也够 八根线，我们这边放五十乘一百乘五十，好吧，从这边你用五十乘五十，或者是这个地方你如果不想用那个巧匠，你直接这样 有软管两根线，因为两根线太少了，用 pvc 软管直接套到这个里面进去，套到我们的桥架里面进去，这个叫三通，这个地方我们再做个平面三通，那这样就是我们的一百一十千瓦的逆变器就走完了。
粉丝945获赞2352
相关视频

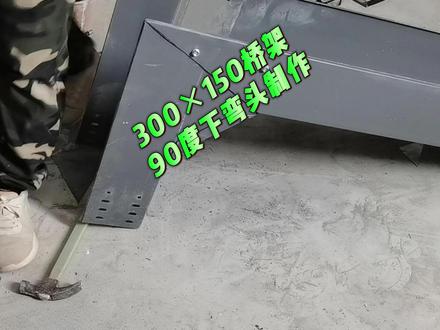

03:36查看AI文稿AI文稿三百乘一百五十，桥架九十度下弯头，首先围绕桥架一周画一条中心线，中心线两边量出来三十公分，各画一条线，这三十公分是桥架边框高度乘以两所为数值， 然后测量桥架底部中间位置中， 从桥架中量出来画一条十五公分长的线，这十五公分对应桥架边框宽度。接着在这十五公分末端再画两条斜线到边线上， 测量下斜线长度，然后根据斜线长度从另一边边线回来，再画一条线，剩下部分用来做桥架螺丝连接部分。 接下来是边框的画线，从中心线顶端画一条斜线到边线上，现在画的位置是预留边框拖边的，也可以多预留宽一点，打上一颗螺丝，这样可以更加牢固。两边画法是一样的，就不过多解说了。 桥架画好后就可以直接切割了，视频切割部分大家可以多看几遍，后期自己动手制作时就容易多了。 更新了那么多桥架安装制作视频，如果觉得我的视频对你有帮助，记得帮忙点点赞，支持一下后面部分大家记得接着往下看，收藏加关注，追更不迷路 ahhahaha。
541奋斗中的水电工
01:40查看AI文稿AI文稿今天学习的是任意角二点零，今天的案例是转弯贴墙不使用红外线 坐桥架，遇到这种情况，我们不使用红外线也能快速做出来。评论区这么多人想看，今天就一分钟教会大家 拿一条同规格的桥架，把它们重叠对齐，把桥架抵住墙，操作时注意安全。 对齐桥架边亮出切口尺寸，另一边可以划线标记，也可以直接量出转弯点。来到划线这里方便大家理解。划了两条桥架，以转弯点为起点，垂直划线， 往尖标记出缺口尺寸，画出斜边，在斜边处画桥架宽的垂直线连接桥架边，这样就得到了任意角的开口尺寸， 这就是最终的画线，蓝色部分切除。温馨提示，大家做任意角时记得分左右， 当遇到大角度时，我们还可以把角度拆分。想看的评论区扣一，我们来看这个效果如何？
1151欢先森（桥架）

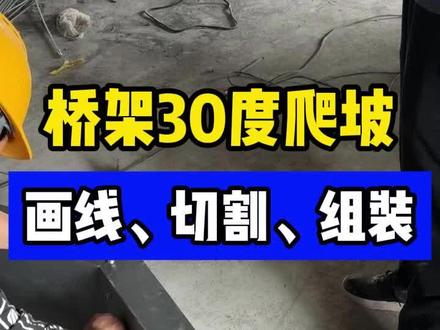

01:32查看AI文稿AI文稿野生派桥架三十度爬坡的做法，预留好长度，划上方弯切口的第一条边线，切口长度是三十度，切口系数乘桥架高度也就是五点四乘十，约等于六就行， 也就是中线左右各三公分连接这两个点，这就是要裁掉的部分。延伸这三条线调在了另一侧，画同样的切割线， 然后算上翻弯中线到下翻弯第一条边线的长度是要爬的障碍物高度乘以三十度，斜边系数也就是三十七乘以二等于七十四，七十四六加三再加三哦。切口长度和上翻弯一样，也是六公分。 延伸这三条线，因为下翻弯是要弯折桥架的底面，所以底面也要画切割线，这些是要切掉的，两面都画完后开始切割，上翻弯两侧切完是这个样子，下翻弯是这个样子， 里面的线只有下翻弯第一条线需要完全切开，其他的线可以打磨一下，方便弯折。上螺丝固定完活做的不好，欢迎各位同行多多指教。
1898小E说技术
01:20查看AI文稿AI文稿今天分享由两个四十五度组成的调价水平，九十度弯调价底宽十公分。先说第一个四十五度弯切口的画线，侧面的这个长度等于调价底宽十乘以四十五度，切口系数零点八二，也就是八点二公分。 这条线是中线，平分八点二，在这条线上取两点往中线画斜线，做个舌头。 第一个弯底部的划线就是这个点连接中线的延长线，再随意取个点连接到这里，第一个弯的划线就结束了。第二个弯的起始线离第一个弯最后一条线的距离是无所谓的，只不过距离越长，这个斜边越长， 同样这个长度也是底宽乘以四十五度，切口系数零点八二，这个也是中线线和线的连接，和第一个弯一样，这些都是要切掉的， 开始切割。 对了，另一个侧面就是打磨两条中线的延长线，不用切断，方便弯折，这就是切好的样子，这就是最终效果，做的不好请多指点。
706小E说技术
01:41查看AI文稿AI文稿今天我们来做一个桥架，垂直九十度弯头，首先我们量二十六公分，因为我们做的这个桥架水平底部与地面是三十二公分，所以我们量二十六公分，然后再量八公分， 为什么量八公分？因为我们的桥架边是十公分，十公分乘以它的系数零点八就是八公分。再在上面找到中心点，二十六加四三十二公分中心点，中心点把下面两条线连起来，画成等腰三角形，这边也是一样， 接下来从这个点再往前画八公分，然后从八公分这个点往前再画八公分，和前面这个三角形画一模一样。 找到三角形的中心点，画出等腰三角形底边，我们给它写上都是八公分，然后再画出斜线，把这个斜线切掉 好，底部也是一样，这边也是一样。 画完之后拿出角磨机，然后把需要切掉的部分切掉，切的时候注意安全啊。 然后这个弯头接下来我们就做好了，打上固定螺丝，把里面需要磨掉的毛刺磨掉，这个高度正好三十二公分。
8505弧圈球儿转
02:09查看AI文稿AI文稿普啊，咱们来看一下啊，这个呢就是咱们的一个桥架，然后是一个爬坡弯啊，大家你设一个是一个三十度的弯啊，然后咱们看一下，咱们做这种三十度的爬坡弯的时候，咱们首先了解一下什么桥架的边高啊，也就说桥架的边高呢是十公分的， 然后咱们就用十公分去乘以三十度的一个角度细入零点五三六等于的是什么？五点三六，这五点三六哈指的就是它这个开口的距离，开口的长度是五点三六厘米啊，这就是角度细入了一个运用， 然后咱们再看啊，这是咱们的屋顶，然后从这个屋顶当用尺往下量，量到咱们的桥架上是五十公分，然后这是过一个障碍，过障碍之后咱们看看一下，从屋顶量下来是二十公分， 这样咱们又可以得出什么？用五十减去二十等于三十，就是他们之间的一个落差是三十公分， 然后三十公分咱们已经知道了啊，就用三十公分乘以什么？乘以三十度的一个斜边系数，三十乘以二等于六十公分，这个六十公分呢，就是他的一个斜边长路 啊，斜边长路中线到边线六十公分，这就是斜边系数一个运用， 然后咱们最后再看一下，三十乘以一点七三，这个一点七三是什么？就是直线吸收啊，也就是说用他的一个落差的高度，三十乘以一点七三，直线吸收等于五十一点九，这个五十一点九是哪啊？ 就是这个三角形咱们下面的这条点，这就叫直线啊，五十一点九，咱们求出他是五十一点九之后，咱们就可以粗略的算出来啊？我这个距离可 是不是可以做出这个散绳度弯，如果说散绳是粗做不来啊，可以考虑做四十五度，或者说如果说这个距离可以当拢拍，可以考虑做二十五度，是不是啊？这就是他们正那些角度系数的运用的方法，以及他们之间的关系。
1135鲨鱼💫
04:30查看AI文稿AI文稿四百乘一百五十，桥架九十度下弯头制作。首先在底部画一条中心线，中心线两边剩余宽度不得少于四十公分，从中心线量出来三十公分，两边各画一条线，这三十公分是桥架边框高度乘以二所得数值。 在桥架两边量出来十五公分，各画一条线，这十五公分对应的是桥架边框高度。更新了那么多桥架弯头制作视频，如果觉得我的视频对您有帮助，记得帮忙点点赞，支持一下。 再从中心线量出来十五公分，画上一个点，从这个点画一条斜线到边线上，两边画法都一样，都是从中心线量出来十五公分，画条斜线到边线上，中间剩余部分切割时切掉， 测量出斜线长度。在另外一边的边线上，根据斜线长度往中心线方向再画一条线， 这一部分在折弯时刚好与斜线折叠，中间剩余部分用来打螺丝。如果觉得太多的话，也可以切掉一部分，如果宽度较大，保留大概五公分左右即可。侧面画线时，在边线画一条斜线到中心线上 折弯处预留大概一公分左右的包边，预留长度看底部划线宽度。如果想让弯头更结实，也可以预留三到五公分左右，用来打螺丝加固。 这一面的画法和刚刚那一面的画法一样，参照刚刚那一面画法来画，后面是切割和组合部分视频我建议您接着往下看，不同规格的桥架下弯头做法是不一样的，不能套用同样的方法来做。可以翻看我历史发布的视频，看看其他规格桥架的做法。 关注我，学习更多桥架安装知识。
2017奋斗中的水电工
06:29查看AI文稿AI文稿你很累，却不知道为什么要坚持。 不解释。上人间汹涌的人潮，谁不是 在崩溃的边缘苦求着三方？ 谁不是奔跑在黑暗中最炫耀的光 之后，明明很累，却不知道为什么要坚持。残酷的现 实， 谁不是奔跑在黑暗中追寻着落难也。 明明很累，却不知道为什么要坚持。 就说只想做个不。嗯，那个孩子有。 很累，却不知道为什么要坚持。 哎呦我的妈 hahaha 我 的妈 hahaha yeah yeah yeah yeah yeah。 不知道为什么要坚持。
734@阿旺vlog
01:12查看AI文稿AI文稿一、普通气楼标识，点击屋面处理障碍物，气楼根据实际测量情况输入气楼高度， 支持，选择线缆桥架遇到障碍物时铺设的路径方式避障为桥架，在该处绕行过障碍物，穿孔为桥架，在该处打孔穿过障碍物跨越为桥架，在该处从上部翻过障碍物， 选择不允许组建排布，点击拾取框选障碍物进行标识。二、标识需要排布组建的气楼，点击屋面处理障碍物，气楼根据实际测量情况输入气楼高度，选择桥架路径方式，选择允许组建排布， 输入相应的气楼名称。气楼支持竖排方式排布组建，根据实际项目要求选择是否需要设置围栏，填写完成参数后， 点击拾取框选障碍物进行标识。注意，普通气楼支持复制，可排布组建的气楼不支持复制，需要单独进行标识。
01:14查看AI文稿AI文稿分享一个桥架九十度弯头的制作用的，桥架底宽十公分，高五公分，首先在桥架侧面画中心线，然后往右先画桥架底宽十，再画高度五连接这两点是七厘米， 可以用尺子测出来，然后在中心线左侧画底宽和高度的总长十五公分，再往右回七公分，这个七就是这个斜边的长度， 再往右画两公分左右，大概就是桥架高度的一半，画个舌头用来打螺丝，侧边就画完了， 这些线都往下延延，反过来这两点画斜线，这两点也画线，留个一厘米左右做包边画线，就算全部完成了。 我把需要切割的地方都打了叉，大家可以截图保存这几个地方，用角磨机磨一下，但不是割断啊，方便弯折。这是切好的样子，能帮到大家就点个赞吧！
371小E说技术
00:44查看AI文稿AI文稿点击屋面处理障碍物进步区域， 根据实际测量高度输入进步区域高度支持，选择现览桥架经过障碍物时铺设的路径方式。避障为桥架在该处绕行过障碍物穿孔为桥架，在该处打孔穿过障碍物 跨越为桥架，在该处从上部翻过障碍物参数设置完成后，点击拾取进行标识，标识完成后会在障碍物中填充图案，支持批量布置、复制以及移动进步区域。
01:39查看AI文稿AI文稿今天学习的是任意角，今天的案例是转弯贴墙，计算任意角度。我们在做桥架时，这种情况还是比较多见的，今天就一分钟教会大家。 我们先拿出红外线，打开十字，十字角对准桥架角，这样就可以得到接头与转弯点的尺寸， 再随意找一个能把角度量下来的物件，一边靠墙一边靠红外线，现场不喜欢用红外线的评论区扣一，人多的话就出，不需要红外线。做法， 取下角度后直接计算开口，先画间距十公分的平行线，再在橡胶处画两条垂直线，得到的切口尺寸再乘以实际的桥架尺寸。 例如实际桥架是十九点五公分，就乘以一点九五，实际桥架是九点五公分，就乘以零点九五。我这里是标准的二十，就用开口乘以二。来到划线，以转弯点为中线划线，左右划线七点六。 转弯点就是接头到墙尺寸，取掉蓝色部分，把它合并固定螺丝，这样就制作好了，我们来看效果如何。
1294欢先森（桥架）
01:31查看AI文稿AI文稿今天学习的是四二二五弯头，准备一条水平，一条垂直的两百乘一百的桥架， 这是两个随机尺寸，我们用四个二十二点五度把它们对接在这两个区间内，咱们可以随意设计尺寸， 这里就随便画个四十公分，套用特定斜边系数，四十乘以一点五零九，得到总斜边六十点三六除以三，就是单个斜边的尺寸， 用四十五度直线系数一得到直线距离不变为四十。已知直线距离尺寸水平六十二点六减四十为二十二点六，垂直五十五点三减四十为十五点三。 我们就从二十二点六开始画线，画完四个斜边，二十点一三，再留十五点三，就刚好对接二十二点五度，开口是四，就画线位置下去左右两公分， 这里都标有尺寸，没理解的可暂停观看或评论区留言，把它合并固定螺丝就可以了，我们来看效果如何。
168欢先森（桥架）
00:46查看AI文稿AI文稿点击屋面处理障碍物炮楼， 根据实际测量高度输入炮楼高度支持选择现览桥架经过障碍物时铺设的路径方式，避障为桥架在该处绕行过障碍物 穿孔为桥架，在该处打孔穿过障碍物跨越为桥架在该处从上部翻过障碍物参数设置完成后，点击拾取进行标识。支持批量布置炮楼，支持复制炮楼， 支持移动炮楼。
02:16查看AI文稿AI文稿桥架九十度下弯头制作重点，详细解说适合各种大小规格的桥架。 首先我们介绍第一种桥架边框加桥架底部宽度一半的做法。首先围绕桥架一周画条中心线，在桥架底部中间再画上一条线，这条线的长度是桥架边框的宽度， 边线与中心线的距离怎么计算呢？是桥架边框宽度加桥架底部宽度一半得出来的数值，得出来的数值对应的就是这段长度， 这边中心线到边线的距离也是一样长，都是桥架底部宽度一半加边框宽度， 在这条线的后面画上斜线，根据斜线长度从这边边线量过来画上一条线，这条线对应的就是斜线长度，中间剩余部分预留大概五公分左右，用来打桥架螺丝。 它的制作重点就是桥架底部宽度一半，加桥架边框宽度来画这条边线。 我们接着介绍第二种下料方法，桥架边框宽度加这段任意数的下料方法。首先围绕桥架一周画条中心线，从桥架边量出来，比如十公分、十五公分、二十公分都可以。在这位置上我们再画一条线， 这条线的长度就是桥架边框的宽度，用桥架边框宽度加这一段来画边线， 这边边线画线也是用桥架边框宽度加这一段距离来画这条线，比如这段长度是十五公分或者是二十公分，那么就用这段长度加边框宽度来画这边线，然后在这后面画一条斜线， 根据斜线长度从边线量回来，再画一条线，中间剩余部分预留五公分用来打桥架螺丝。 桥架边框宽度加这段距离来画边线，这是制作重点，制作重点都是用边框宽度加这段长度来画边线。 桥架九十度下弯头的制作重点就介绍到这里了，感谢大家观看，关注我，学习更多桥架安装知识。
803奋斗中的水电工
02:57
01:17查看AI文稿AI文稿点击屋面处理障碍物女儿墙 连贯的女儿墙分为随坡与不随坡两种，随坡与不随坡的选择主要用语，后续组建排布时的阴影分析。图中这种相对屋面高度相同的为随坡的女儿墙。 图中这种屋脊线处低，沿口高的女儿墙为不随坡女儿墙。选择实际女儿墙是否随坡厚，根据实际测量高度输入女儿墙高度，根据实际测量宽度输入女儿墙宽度 即你而强，根据屋面轮廓进行内缩的宽度支持。选择线缆桥架遇到障碍物时铺设的路径方式，跨越为桥架在该处从上部翻过障碍物穿孔为桥架，在该处打孔穿过障碍物。 点击拾取拾取屋面轮廓进行标识，如女儿墙有部分墙面高度不同时，选择分段女儿墙，输入该段女儿墙的首尾高度进行绘制。绿色点为起点，蓝色点为中点。
