地面站没给边长的怎么做

同学们，今天迪迦带你们做一道咱们鹰眼地面站题库当中的一道题，带你们拓展一下做题思维。做任何题，我们首先先确认图形的边长以及角度条件，一到二等于四到三为六十米，二到三为八十米， 六十米，六十米，八十米。然后角三和角二为垂直角，平行放置出去，两条边长相等，然后角一和角四角度没给，我们先把它连接起来， 这是一个长方形模拟的长方形，角五的角度也没有，然后一到五，五到四的边长我们不知道，那么不知道我们就先去看其他的条件，待会我们逆向思维把它推回来，就知道他们的边长是多少了。 五点位于一到三的航线上边，五点位于一到三的航线上边，那我们就可以把它连接起来， 一五三在同一条航线上边，那么他们的航向相同，那么这里你不要把它误认为四十五度，我说过这个图形它不是正方形，它是长方形，所以这里千万不要去把它误认为四十五度。接着我们看其他的条件， 且位于 h 点正西，五点位于 h 点正西， 然后 h 点位于一点一百八十度四十米，那 h 点它大致就在这个位置。接着我们来看位于一点一百八十度四十米，那么也就是一到 h 为四十米。 好，我们接着来看，我们先从五连接 h， 这里肯定是垂直角对不对？然后呢我们来看一下一到五的边长，我们该怎么来计算来开始发现规律了啊，这里角二垂直角这是肯定的，然后 这个角和这个角我们不知道，这整个三角形啊，就是上面这个大三角形， 然后三角形为垂直角，有六十米的边长和八十米的边长。那么我们来找一下边长的规律，八十和六十，他们的公倍数是多少？他们的公倍数是二十。六十除以二十，这条边为三， 八十除以二十，这条边为四。一个直角三角形当中有边三，有边四，那么另外一条边他是不是勾股定律当中的勾三股四选五，所以这条边为五，那么五乘以二十一到三，这条边长就为一百米。 好，我们接着来看为一百米，这个时候我们来确认角度角一所对应的这条边为八十米，那么他就对应的是什么股四边，股四边需要哪个角度所对应？要五十三度 所对应。然后呢二到一这条边长六十米，是这个角所对应的，那他就是勾三边所对应的角度就是三十七度。好，接着我们再来往这边看，你看我们现在可否把它想象为 这里是一个长方形对角相等，那么这个角是不是也为五十三度？然后呢这里是垂直角，这里是多少？是不是三十七度？ 五十三度所对应的为四十米，然后三十七度所对应的那点是多少米？是不是只能是三十米？ 然后一到五多少？必须得是五十米，又是一个勾三股四的，勾三股四选五的一个三角形。接着我们再来找这个三角形，这里为垂直角， 然后这条边为三十米，我们看 h 到四， h 到四为多少米？二到三为八十米，然后你这条边是直接相连的，所以 h 到四是不是也为四十米？ 有垂直角，有三有四，那么五到一又是勾三股四旋五，所以为多少还是为五十米？ 那么呢，我看边长角度全部已经出来了，这道题缺就缺的是一到五的角度 怎么画横向以及边长，然后五到四的横向以及边长。那么以上呢，就是这道题的解析思路学会没有，拓展一下咱们勾股定律的做题思维，下课。

三角函数来了，你准备好没有？最近全国无人机地面站考试难度越来越大，三角函数都搬出来了，一月六号内蒙古考场真题，这没数学底子怎么做？没事，底角有两种方案， 第二种方案我们用交叉点，第一种方案我们就按数学的角度去解决它。首先我们来看第一种，先看条件，二到三等于六十米， 三到四一百米，一到二的边长没给角，一为一百三十度，栽就栽在这里了。 一百三十度平常一百二十度，一百三十五度坐惯了，现在一百三十度不会了。来看解题思路，拿到梯形第一件事情做垂直辅助线， 垂直辅助线做下来过后，一百三十度，左边为垂直角，右边就还剩四十度，这里为垂直角，角四就还剩五十度，三角形的腰总和一百八十度，一到二的边长没给，但凡他给了就没那么难了。来看怎么解，二到三为六十米， 是不是等于 x 到一也为六十米？我们来看 x 到一这条边，六十米是哪个角度所对应的？角是五十度所对应的。这个时候我们就要有请三角函数表当中的三阴五十度， 三阴五十度开出来等于零点七六六，已知 x 到一为六十米，要找它的对边这条斜边我们该怎么计算？说 a a 就 等于六十米， 除以三阴五十度，结果我已经算好了，一到四为七十八点 三米，同样的三一五十度扩成四十度，开出来都是这么多啊，也可以借用扩成四十度去算这条边。那么现在我们还需要算一条边，一到二 边长，我们不知道啊，不知道怎么去找，我们就利用三到四，三到四，总长度一百米，我们把 x 到四求出来之后，我们就知道一到二的边长是多少了，那么 x 到四这条边怎么求？ x 到四是四十度所对应的，那么这个时候我们就要借用三英四十度，就不能是扩成四十度了啊，是三英四十度。三英四十度等于多少？零点六四二， 我们用一到四的长边，七十八点三，直接乘以零点六四二，那么 x 到四就为五十点二米， 然后呢，一百米减去五十点二米，就等于一到二的边长。好，现在边长我们给它算完了，剩余的呢？这些条件就很简单了，这些不做过多解读。接着我们来看第二种办法，也就是你们所说的斜修， 我们先把原始图给他画下来，一到二的边长，虽然我不知道是多少米，待会我的原理就是 因为角四这个角度五十度，我们知道外角是一百三十度，我们先把原始图给他画下来，一到二我们稍微给他放长一点，不知道条件我们就给他放长，待会方便他俩交叉。好，一到二，例如我就放个九十米，一百米， 二到三，零度，六十米我知道，三到四，一百米， 九十度方向我知道。好，现在到了这里，那我就顺时针转一百三十度，四到一就为二百二十度。边长竖多长呢？尽量的竖长一点，以方便他俩进行交叉。 好，放手出来过后，他俩是不是交叉了？交叉了过后，在这里把地图放大，放大，再放大就防止他有误差，然后再再再在这里点一个点， 把这个点删掉，最终的一点，把它平移过去，直接解决问题，这就是斜修。但是我个人觉得 咱们能够走数学的方式就走数学的方式，玩这种办法他肯定是会有误差的，就看考官他针不针对了啊，认真检查这种玩法。怎么说呢， 痘印的话你是肯定行不通的，能走数学咱们就走数学。以上呢就是该题的答题方式，下课。

哈喽，大家好，我是无人机教练刘志宇，今天咱们还是进阶一点的地面障碍图形。首先咱们看图，这是一个直角三角形，有三个点，它是逆时针顺序的。好，咱们再来看条件， h 位于二点三百三十五度两百米， 一到二等于七十五度，五十米角，二等于六十度。好，根据条件咱们把已知条件标出来，一到二七十五度五十米 角，二等于六十度，角一等于九十度，那角三是不是就是一百八减九十减六十就等于三十度，角，三就是三十度。那根据角度咱们就知道了，这个直角三角形，它是一比二比根号三的直角三角形， 我们来求边长一到二五十米，一到二是这个一， 二到三是这个二，三到一是根号三，那我们就求一，二到三就等于一百米，三到一 就是五十乘根号三，八十六点六米。 好，现在边长角度我们知道了。咱们再来看第一个条件， h 点位于二点三百三十五度两百米，它并没有说 h 到一，那我们是不是要反推一下 h 到一应该怎么做？ 先给大家一个思路， h 点二，因为条件给的是 h 点位于二点，只有只知道 h 到二， 那 h 到一应该怎么画图？我们可以这样，先把图形画到 h 到二，再画二到一，然后再把二点删除，那是不是就是 h 到一点了？ ok， 我 们来试一下。 首先 h 位于二点三百三十五度两百米位于两个字是把条件倒过来，那就是二到 h， 三百三十五度，那 h 到二 是不是就是三百三十五减一百八，因为它是倒过来的 一百五十五度。好， h 到二，知道了是一百五十五度，那二到一咱们也能求出来，因为一到二是七十五度，二到一就是七十五，加一百八， 二到一就是二百二十五度，二百五十五度。 好，咱们在地面站软件上实践一下，先画 h 到二， h 到二是一百五十五度， 两百米， 好，再画二到一，二到一是二百五十五度， 五十米， 好，然后再把这个删除，那现在是不是就是 h 到一真正的度数和长度了？然后咱们再画一到二，一到二，七十五度五十米，好，现在是不是就是 h 到一了？ 咱们再画二到三，三到一，我们先算一下二到三是多少度？已知一到二七十五度，而这个角是一百八， 那这个角是不是就一百八？减去里面的六十就等于一百二十度，那就是七十五减一百二， 负四十五度，那他是负数了，是不是就可以把零看成三百六加到三百六，三百一十五度，那二到三就是三百一十五度。 好，三到一，你知。二到三是三百一十五度，那这个角一百八，那一百八减去里面的三十，后面这个角就是一百五十度， 那就是三百一十五减一百五，一百六十五度，那三到一就是一百六十五度。 好，咱们来做图，二到三，三百一十五度，一百米，好，三到一，一百六十五度， 八十六点六米， 好，这个直角三角形这边画出来了，这期主要考点就是 h 位于二点，它并没有说 h 到一点，所以我们得反着推一下。好，这期就这样。

不给边长的地面战争题你见过吗？来看这个题，第一步先画图，但是这个题目要求里没有提到边长，怎么办呢？先看这条角 h， 幺六等于六十度，角幺 h 等于九十度，位于图形外侧，我们把它画一下， 所以很明显角幺六 h 就是 三十度，注意这个角度不要找错了，有的同学把幺六 h 画成了九十度，那后面就都错了。这是一个经典的三六九三角形，三十度的对边是斜边的一半，一 h 是 一百八十米， 所以幺六的长度就是一百八十米，乘二是三百六十米，那么图形就可以画出来了。横向是多少呢？ h 到一是四十五度，所以一到 h 就是 四十五，加一百八十等于二百二十五度，顺加逆减。 h 到幺六要逆时针旋转，所以说一到六的横向就是二百二十五，减六十等于一百六十五度。 h 点就很简单了，刚才已经算出来，一到 h 的 横向是二百二十五度，距离是一百八十米，直接画就可以了。来实操看一下。 打开模板，编辑器生成方式为插入生成方向为顺时针，直径是边长的两倍，也就是七百二十米，行点个数为六。 添加这里我们手动闭合一下，接下来旋转横向，在横线旋转里设置参考点一为坐标一，参考点二为坐标六，角度为一百六十五度。然后我们来找 h 点， 打开相对坐标编辑器，精准点选一点方位角为二百二十五度，相对距离为一百八十米，覆盖 h 点，搞定了做出来的。把你的图放在评论区吧，关注我，带你秒掉地面站！

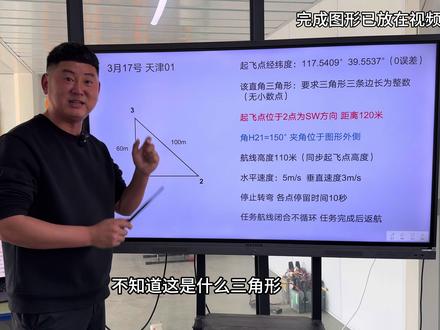

三月十七号，天津临沂这道地面站考升题，据说二十七个同学只过了一个，那么挂科的原因三分之二是因为这个图形，三分之一是因为这个假角条件。 关于图形挂钩的同学也要分为两类，第一类是图都没画出来，不知道这是什么三角形。第二类同学是图形画出来了，但是没有满足这个条件，那么就跟着迪奥一块来掌握这个题的做题思路。关于这个三角形，很简单来看， 图形为一个直角，三角形，角二和角三这两个锐角没给角度，只给了一到三和二到三这两条边长，那么我们通过这两条边长他的公倍数就可以推理出来。这是一个勾三股四选五的三角形， 六十和一百的公倍数为二十，六十除以二十为三，一百除以二十为五，那么一到二这条边长为八十米， 那么通过他们的边长我们就可以来推理角度。一到三为六十米为短边，他也是勾三边，通常来讲勾三边为三十七度所对应， 一到二这条边中边八十米为股四边，通常来讲他为五十三度所对应。那么按照三十七度和五十三度这个图，我们就能画的出来了，但是你画出来之后，边长必定有小数点，就满足不了这个条件。 三十七度和五十三度他是四舍五入之后的角度，精确来讲的话，三十七度他就应该为三十六点九度，五十三度他就该为五十三点一度。 按照三十六点九度和五十三点一度来画的话，出来之后他就必定没有小数点。我在地面上上班已经给你们测试过了， 但是关于这个图画图，我需要那么麻烦吗？需要那么复杂吗？我需要去找他的角度吗？不需要，直接利用我们软件的相对坐标编辑器，我只需要知道一到二的边长以及原长相，一到二的原长相 为九十度，距离八十米。这个时候我是不是要放射三号航点？我们可不可以让三点以一点为精准， 位于一点的正北方向，距离六十米是不是就直接搞定了？需要那么复杂吗？直接让软件来帮我生成，而且还不会出现小数点。接着 来看夹角条件，角 h 二一等于一百五十度，夹角位于图形外侧，给的是起飞点的方位，那我们就结合夹角来求图形的横向 角。 h 二一为一百五十度，中间的数字二作为顶点，也就是夹角所在的位置旋转点，然后画 h 的 草稿，位置标注在图形上边。画在哪？画在二一的航线一侧。那么一百五十度的夹角啊，我们就画在这里， 角 h 二一，这里构成一百五十度的夹角。好，草稿画完了，接着我们来看起飞点条件，起飞点位于二点 s w 方向，距离一百二十米， s w 是 多少？ 二百二十五度，反之起飞点到二点就得多少，加减一百八就得等于四十五度。好，起飞点到二点为四十五度。然后 是不是顺时针转这个夹角，一百五十度就去到了一到二的航向，所以四十五度加上一百五十度，那么一到二的航向是不是就为一百九十五度？ 那么接着把其他的参数给它输上去，最后输入起飞点的经纬度，点击平移即可。那么以上呢，就是三月十七号天津临沂这道地面站考试升题的一个详细解析，下课。

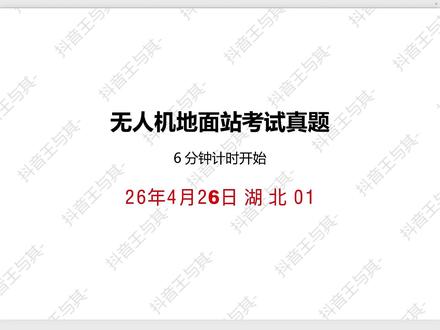

今天给大家讲解无人机地面站考试真题之二零二六年四月二十六日湖北临沂考点考试真题，从解题到绘图，带你吃透无人机地面站的核心考点。打开题目，我们把相应的答题步骤写到我们的题目上。 首先第一步明确图形的角和边，我们可以看到正六边形的考题，以及我们的六边形的边长为三百米。好，现在我们来进行第二步 画图，可以看到题目告诉我们，我们的飞机起飞之后呢，需要先向 s 一 的方向飞行六百米，到达我们的避让点，再执行任务的航线，说明我们的飞机由起飞点先要飞向我们的避让点， 再飞到我们的任务航点一，那么此时我们的这个避让点，我们在绘画软件的时候，它就会出现一个一号航点，我们原本的一号航点就会变成二号航点，二号航点就是三号航点，四、五、 六、七号航点。好，现在我们在软件上进行图形的绘画，打开地面站软件，新建一条航线，来到相对坐标编辑器， 题目告诉我们飞机起飞后，要经过一个避让点才能飞到我们任务航点一，那么我们将此时的避让点设为我们的一号点，我们的任务航点的一号点此时就为我们的二号点。好，现在我们来绘制边长为三百米的正六边形，圆图形的一到二是三百度三百米， 我们把方位角改为我们的假角，正六边形的内角每个角都是一百二十度，我们把假角改为一百二十度，边长还是三百不变。 好。航线闭合好，那么我们的正六边形就绘画完成了，画完图之后，我们来进行解题的第三步旋转， 旋转的核心呢在于找到题目当中的横向条件，题目的条件四，告诉我们三号点位于二号点的西偏南二十度的方向，西偏南二十度，西偏南二十度，是不是就是二百七十度，减二十度等于二百五十度，旋转的度数为二到三二百五十度。好，现在我们来进行软件上图形的旋转， 来到航线设置，找到航线旋转，题目得到的是二到三二百五十度，那么由于我们的任务航点一变成了我们的航点二，那么二到三就是三到四，选择我们的三号点和四号点去进行航向的旋转，二百五十度 确定，那么我们的图形就旋转完成了。现在我们来进行答题的第四步空域限制，也就是找我们的起飞点位置，可以看到条件告诉我们起飞后需要先向 se 飞行六百米到达避让点，那么我们的避让点刚刚我们有讲过，避让点就是现在的一号航点， 就可以得到 h 到一 se 方向一百三十五度六百米。题目又告诉我们题目当中的二号点位于避让点的 w n 方向。 图中的二号点是不是现在已经变成我们的三号航点了，那么我们的避让点一号点到任务航点的二号点，也就是三号航点是 w n 方向三幺五度 五百米的方向。到这一步我们可以采用倒推法去找到我们避让点和起飞点的位置，因为我们现在的图形呢，已经旋转完成了， 那么我们三号点的位置是不是已经确定了，我们用三号点去倒推我们的避让点和倒推我们的起飞点，那么三到一就是一百三十五度五百米，一到 h 三百一十五度六百米。好，现在我们在软件上找到我们的避让点和起飞点，回到相对坐标编辑器 选择我们的任务航点三角改为方位角，输入三到避让点的方位角度数一百三十五度五百米， 选择覆盖去覆盖我们的避让航点一号点，找到我们的一号航点。避让点之后，我们利用避让点找到我们的起飞点，选择避让点一号点，输入一到 h 三百一十五度六百米 去覆盖我们的起飞点，那么我们的避让点和起飞点就找到了。现在我们来进行解析的第五步改条件。可以看到题目告诉我们一二三号点的航点高度为三十米，那么此时我们的一二、三号航点是不是已经变成了我们的二三、四号航点，他们的 高度为三十米，我们的四五、六号航点是不是变成了五六七号航点，他们的飞行高度为二十五米。大家在改我们航点的高度的时候，一定要注意，此时我们的航点序号已经改变了，大家不要改错了。然后题目告诉我们 飞机的水平速度为四米每秒，垂直速度为两米每秒，转弯方式是停止转弯，各点停留的时间是两秒。任务航线闭合并循环执行。好。现在我们把相对应的条件改到地面站的软件上。 来到航线设置题目的条件告诉我们水平速度为四米每秒，垂直速度两米每秒，航线各点悬停两秒。转弯模式为停止转弯，也就是定点转弯。航线闭合并循环执行，选择循环，选择闭合。来到航点列表，选择二、三、四号点， 将其航线高度改为题目要求的三十米。好，检查一下，我们的二号点、三号点、四号点是三十米，我们的 五号点、六号点、七号点是二十五米，以及我们的闭合航点八号点、八号航点在我们的航线上呢，他是与我们的航点二重合，他也是我们任务航线的闭合点，那么他的飞行高度就要改为和我们的二号航点的高度一样。咱们确认修改无误后，那么这道题就完整的做完了。

从零开始的无人机地面站学习第十九天，今天我们来做一道四月份浙江零三考点的地面站真题， 如图，这是一个正六边形，没有给边长，那就是要我们算喽。我们来看一下条件， h 位于一点的 n w 方向一百九十米。好，已经有一个数据了，先别管方位，由这个条件呢，我们可以知道，一到 h 的 距离是一百九十米。 来看下一个条件，角 h 六一等于三十度，角一 h 六等于九十度， h 位于图形外侧。同学们想象一下，角 h 六一等于三十度，角一 h 六等于九十度，一 h 又是一百九十米。打个草稿，是不是 h 差不多会在这两个地方， h 一 六三个点会形成一个三十六十九十的特殊三角形， h 位于图形外侧，那只能是外面这个点了，三十六十九十的三角形三边比例是多少？是不是一比二比根号三？条件给的，一到 h 是 一百九十米， 那一到六就是三百八十米喽，正六边形的边长就是三百八十米，我们直接画正六边形，就不用我教你们怎么画了吧。关于先做 h 点还是先旋转，我这边的习惯呢，就是看条件能不能旋转，能旋转我就先旋转，不能旋转我就先做 h 点。 条件是 h 位于一点的 n w 方向，那 h 点是不是还不知道，所以这种条件我就先做 h 点。草稿呢，已经帮我确定了 h 的 位置，角度距离我们都知道，即准一点，角度一百二十度，距离一百九十米。生成方式，选择覆盖覆盖点， h 点做完 h， 我 们来旋转 h 位于一点的 n w 方向，就是一到 h 为三百一十五度，既然不是围绕 h 旋转，那就要覆盖点为 h， 距离零，覆盖点为八点覆盖。 最后我们旋转机准点一为坐标一，机准点，二为坐标 h， 角度三百一十五度。旋转完成后呢，我们再把 h 点覆盖到八点，然后呢，我们再把八点删除， 这道题就做完了，那我们再回到做完图的这一步，这种题呢，先旋转也是能做的，已知一到 h 是 三百一十五度，那么我们只要算出跟一连接的随便哪条边的角度就行了。一到二就是反向一百三十五度了，我们机准点一为一，二点为二， 角度一百三十五度也能旋转完成，然后再做 h 点就行了。到底是先做 h 还是先旋转，这个取决于你自己啊，两个方法呢，都是可以的，只是节教我更喜欢第一种。 ok， 剩下的条件你们自己做仔细一点啊，下课。

不给编程的地面站题你见过没有？这道来自广西零二的地面站真题，大家可以跟着我过来一块分析一下。让我们先审题，第一个给的是起飞点的精准度，第二个是给了我们的双夹角题型，然后注意是位于图形外侧。然后第三个是给了我们横向要求，给了我们一个 h 到一一百八十米四十五度， 然后下边呢是我们的修改条件啊，我们先去看角 h 一 六啊，假如说我们 h 点在这角 h 一 六，这个角度为六十度，那我们再看角一 h 六啊，角一 h 六意思就是将这里连接起来，这边为直角啊， 那一个六十度，一个九十度，那我们想到第一个三角形，那肯定是我们的三六九三角形，那顾名思义，这边就是我们三十度的角啊，三十度对应的直角边啊，直角边是这条边和这条边对应，我们的直角边是斜边的一半，这边是我们的斜边。此时我们有 h 到 e， 有 一百八十米 对应我们三六九的概念，三十度对应的直角边是斜边的一半，那我们的边长就是三百六十米啊，那我们的边长就是三百六十米， 那我们起飞点到一点为一百八十米四十五度，那我们一到二的航向，他也就是四十五度，然后跟着我们这个条件顺家逆卷去反推，或者用我们的旋转平移也是可以的。这道题其实就是第一思路，看到是我们三六九图形，哎，我们就有思路去把这个图形给打开了。

没有边长的六边形你会画吗？同学们大家好，今天我们一起来看一道五月十二日广西零二地面站的考试真题。图为一个六边形，没有给我们具体的边长，我们来看条件，一分点的经纬度，角 h 一 六等于六十度，角一 h 六等于九十度， h 点位于图形外侧。 据以上条件我们就能够判断出几个点的位置，因为咱们一到六为六十度，加一个六十度的夹角，就是在一点一百二十度的方向，角一 h 六等于九十度，图形外侧形成了一个九十度的直角，这个点就是咱们的 h 点， h 点在图形外侧，角 h 一 六等于六十度， 一 h 六等于多少度呢？这里是一个直角，我们的角一六 h 的 话就等于三十度，所对应的直角边等于斜边的一半， h 到一的距离为一百八十米，一到六的距离就等于三百六十米。 那么六边形的边长出来之后，咱们做图就比较简单了， h 到一的图像角度一百八十米，根据以上条件咱们就能够轻易的做出图形， 咱们一起来画图，新建航线，起飞点到一点咱们随便画，从一点到二点的话为三百度三百六十米的距离，然后从二点开始就可以采用夹角的方式，六边形为一百二十度的夹角，三百六十米的边长，点 击插入开始升沉，升沉之后设置起飞点，起飞点位于一点的方位角一百二十度，方向一百八十米的距离， 点击覆盖后面点，设置完成之后来进行横线旋转，后面点到一点的角度为四十五度，接下来我们进行横线平移，后面点的经纬度幺幺五度 分三十二秒，纬度为二十八度三十九分三十秒。 图形画完之后，咱们再来设置航线高度，航线高度为七十，起飞高度与航线高度一致， 水平速度为四米每秒，爬升速度为两米每秒，下降速度也为两米每秒，悬停 时间为两秒。高度模式相对不循环。图形闭合定点转弯。后面点完成动作没有做要求，我们来检查一下后面点的经纬度。起飞点的经纬度幺幺五度五十六分三十二秒，然 然后纬度为二十八度三十九分三十秒， h 一 六等于六十度角一 h 六等于九十度 h 到一的横向角度为四十五度一百八十米的距离图形。做到这里我们就做完了，同学们，评论区期待你们的做题答案。

好，大家上午好，那今天给大家录一下这个，嗯，就是我们梯形，我们不知道两条边米数该怎么去画。那你看到这个题哈，我先简单讲一下思路哈， 像这个题呢，就是一二，对吧？等于一四四百米，那我们不知道四到三的边长以及二到三的边长，对吧？ 但是我们能不能知道他的一个度数呢？如果说知道度数的话，我们就可以用辅助点，然后通过交点的方法，然后直接给他画出来。那他说了角三这里是七十度，对不对？那这里就一定是多少度，一定是二十度，那我们四到三的横向就是多少度，那四到三的横向就是 一百八，减去我们的二十一百六十度，对不对？好，那我们就做一个四到三的一个无限延伸的一个辅助线，那二到三就是往我们的正右边就是我们的九十度，对吧？那我们也做一个无限延伸的一个辅助线，那最后这里会干嘛？它的一个焦点一定干嘛？也就是我们的三点，那 就是我给大家演示一下，我们通过我们的一点，我们先把我们的二点以及我们的四点给画出来，然后我们就可以把这个三点给确定 好。第一步哈，还是我们的默认工具航线编辑，我们还是一样随便点一个点，对吧？好，我们一到二就是四百米，一百八十度， 然后我们的一到四，就我们图上一到四我们就是九十度，也是四百米，对吧？那我们这里基本点要选到我们的一四百米九十度。 好，那这样的话，我们二点和四点我们就出来了，那我们确定三点的话，我们就刚就按照我们刚刚的办法，对吧？从我们的这个 二点做一条无限延伸的线，然后从三点做一个延伸的线，那它中间的交点也就就一定是我们的三点，对吧？ 那这个功能在我们的辅助工具，辅助工具往下滑，找到我们这个角点计算这里，角点计算这里，那我们的第一个点就是我们的二点，对吧？我们就选到我们图上二点，刚刚我们算的角度就是一百八减二十，一百六十度，对吧？那第二个点是把我们图上的三点往我们的正右边， 那我们就选到三点，我们的这一边是多少度？是不是九十度？好，我们两条交点的度数，我们输入好以后，我们点击在这个地图上显示，你看这个时候他就会两条辅助线中间 他的交叉点，我们直接点击一下就能直接生成一个点，那我们把三点生成以后，我们直接，对吧？把我们的辅助点给关掉，辅助点关掉以后，那这个时候我们图形已经画出来了，那现在唯一缺的是什么？就是他的一个顺序是不是不对？ 顺序不对我们就点击我们的航点列表，我们进行一个航线一个点就行了，那正常我们三点这里，对吧？航航点三，那他正常是几点？是不是二？按说我们三和二进行一个互换，换了以后，那现在我们航点四，对吧？航点四他正常也就是我们的航点三，那我们就三和四，我们再进行一个互换。 好，那最后一步呢？就是我们，对吧？我们要手动闭合我们的四到一，我们点击精准规划四到一四百米，那度数就是正左边就二百七十度， 好，创建航点，那这样我们这个图形就画完了，那下一步就是我们移动旋转，对吧？移动旋转那二到一的横向 s 一 s 一， 也就是我们的东南方向一百三十五度，好，移动旋转，选中航线 二到一，对吧？二点到一点，一百三十五度，我们点击移动图形旋转以后，那下一步就是我们模拟器，我们画我们的起飞点， 那起飞点这个大家一定要会算哈，不要去一定要画一个十字坐标，这样我们的容错率会高一些，如果说你在心里面算的话，有可能会算错哈，没事，老办法，画一个十字坐标，以哪个点为中心，是不？以后面 后面这个点，那也就是我们干嘛二点为中心，对吧？然后北偏东六十度，就是北边往东边偏了六十度，那就是 h 点，对吧？在这，那这个十字坐标一看就是，干嘛中间这个点就二到 h 六十度，对吧？那我们说过我们汉昆地面上画图一定是什么？一定是 h 在 前面，对吧？也就是 h 到二，那我们反算的话，我们就加减一百八都可以，对吧？那六十度加一百八，也就是我们二百四十度，那 h 到二呢？就是二百 四十度，然后米数三百八十米，好， h 到二三百八十米，二百四十度，好，我们同时移动积分点， 好，这样的话我们的起飞点也划过去了，那最后我们就设置条件就行了，那我们条件呢？就是比如地速，对吧？两米，垂直速度三米，好，我们统一设置地速两米，垂直速度三米。 好，高度一百米， 然后转弯模式二点为定点转弯五秒，其他是协调转弯。那我们统一设置干嘛？统一设置协调转弯对不对？那我们先统一设置协调转弯，那我们再单独设置二点的一个。 嗯，转弯那个定点转弯就行了啊？航线闭合以后干嘛要返航？那我要点击我们闭合航线，这样的话他从五点干嘛要返航的话，他就会多一个点回到我们的起飞点这里我们直接点闭合就行了，目标航点就选一，这样他就选零，要选零，然后这样他就可以回到我们的起飞点。 好，那我们画完之后，我们点击确定修改，确定修改之后我们再单独设置几点？单独设置我们的这个二点，二点为定点转弯，停留五秒，对吧？我们选择我们的二。好，我们停留时间， 把斜条转弯改成定点转弯，不然你设置不了停留时间哈，五秒，对吧？单独设置好，那我们这个题呢就完整的做完了。好，谢谢大家。

哈喽，大家好，欢迎来到一只猪的地面站小课堂。今天我们来讲一下广西零二考点五月十二号考的一道地面站真题双假角的问题。这道题的特别之处就是他没有给你这个正六边形的一个边长，他要要你用假角，用两个假角去求这个图形的边长，那么我们先来读题，首先为正六边形，正六边形首先他的内角就全是一百二十度，外角那么就全是 六十度。起飞点到一点，直接我们就写上就可以起飞点到一点四十五度，一百八十米。接下来我们看假角，我们就看中间的那个角，那么就是这个 顶角往两边扩展即可。那这个一点是顶角，那么 h 点，我们在这个位置 h 点到一点，这个角是六十度，一 h 六 h 点是顶角，那么我把它连上一 h 六是九十度，这个角是九十度，我们明显的知道这个三角形，它是一个三六九三角形， 剩下就是三十度，三十度之后它给你 h 到一是一百八十米了，它这个比例是什么？是一比二，比根号三，对吧？二，一根号三，根号三，这条边我们直接知道一百八十米的二倍，那么一到六就是三百六十米， 那么我们知道 h 到一，我们一到 h 是 多少？反向二百二十五度吗？那么我们就可以求一到六逆时针减减多少度，减去一个内角六十度，所以一到六就是二百二十五，减六十度就是一百六十五度，我们反向求六到一，那么就是三百四十五度。 六到一求出来之后求一到二，那么一到二就是顺时针加六十度，外角全是六十度，所以直接加六十度即可。一到二就是四十五度，二到三继续加六十度就是一百六十五度， 四到五就是继续加六十五度，继续加六十度，那么就是二百二十五度。五到六，那么加六十度就是二百八十五度，全是顺时针方向加，看啊，全是顺时针方向，对吧？ 全是加，那么接下来这道题目就做完了，但是我给大家思维拓展一下，我们知道角 h 一 六的假角为六十度，当然正六边形的外角也为六十度，它的内角全是一百二十度，所以我们知道六边形的内角全是一百二十度，外角全是六十度，所以我们只需要加逆减六十即可。 因此 h 一 二构成三点一线， h 一 二构成三点一线，他们三点在同一条线上。我们当然我这个图形画的标准，咱们在地面软件上做出来这个图形，他们就是 h 一 二在同一条直线上，所以 h 到一等于一到二的横向， h 到一等于一到二，二的横向全是四十五度，所以我们这题就做完了。 我看有的同学就说假角的问题很难，但其实假角的问题没有大家想象的那么难，大家只需要精通角中间的那个数，就是它的顶角两边的数字往外扩展即可。比如说 h 点一点一点在这个角是六十度，所以 h 一 六等于六十度， 所以这一题不难啊。好，那我们今天的题就讲到这里，下课。

这是正六边形的一六航线，坏消息是没有给图形边长，好消息是给了角 h 一 六为六十度，角一 h 六为九十度， h 一 为一百八十米。 眼尖的同学已经看出来了，他们构成了一个三六九的特殊三角形。根据三十度角所对的直角边是斜边的一半，得出正六边形航线的边长就为三百六十米， 这样我们就可以用圆形模板直接秒出图形了。接着做起飞点，因为一六现在是二百四十度，角 h 一 六为六十度，那么现在起飞点就位于一点三百度方向一百八十米处， 以一点为精准点做起飞点，距离一八十米，角度三百度。接着旋转 h 到一的行向为四十五度，最后调整高度、速度、经纬度，非常简单，就不一一演示。

四月二十一号，山西临沂，坐到地面站考升铁，虽然简单，通过率也挺高，但是仍有必要讲解一下，就是因为很多同学不知道这个条件什么意思，航线不与图形相交，那么那天挂科的同学也是因为他不懂什么意思。 首先我们来看图形，图形为一个五边形的猪脚图，这是他的已知条件，一到二等于二到三为五十米。 好，那么角一角、二角四，均为垂直角九十度。说实话，这个条件给的不谨慎， 我只要满足角四为垂直角，这个三角形可以勾出多个三角形，那么一到五的边长我也就随着三角形的变换而变换。既然没给，那我就把它当做等要直角三角形来做，比较简单， 三五连接起来，那么这里也是五十米好，那么已知九十度所对应的长边五十米算等，腰边，我们就直接除以根号二一点四一四，那么等腰边就为三十五点四米，好，把角度给它补出来，那么就均为四十五度了。 好，图形搞定。接着我们来看起飞点，要求起飞点到一点和起飞点到二点长度一致，均为五十米，简简单单的一个起飞点，双向条件好，很简单。那么重点我们要看这句话， 但航线不与图形相交，这句话什么意思呢？很简单，就是 h 点，他不能在图形内侧，你不能去和图形相交，那么你就在哪去啊，你就到外侧来嘛。 满桌和一到二距离相等都为五十米，那就把它画在一到二的中间好，那么一到二的边长本来为五十米，那么就以此证明在外边构建了这个模拟三角形，它就为等边三角形，那么各角度就均为六十度。 好在原始图形上边 h 点可不可以位于一点三百度，距离五十米，那是不是也可以位于二点二百四十度，距离五十米？好，接着我们来看图形横向要求 三到二为南偏东三十度方向南偏东，那么就是逆时针南一百八十度，减去三十度，那么就为一百五十度， 三到二的航向为一百五十度，直接航线旋转。那么这里有个细节，最近很多同学在给比较反映，比较华科尔的不能先去做起飞点，因为你做了之后旋转时，他不能连同起飞点一块进行旋转，很简单， 把你旋转功能里边的航点改为航线中心点。然后我们来看三到二原航向本来是不是为二百七十度， 现在要求为一百五十度，你就直接输入负一百二十度就正常顺加逆减去理解就行了，很简单，这样的话他就会连同 h 点你所设定好的 h 点，直接一块进行航线旋转。很简单的啊，航线高度五十米，同步起飞点高度 水平速度三米每秒，垂直速度两米每秒。转弯方式，停止转弯，停留时间十秒。 循环，要求循环执行，点击循环就行了。最后输入起飞点的经纬度，点击平移即可。这个题重点掌握这一句话，那么以上呢，就是四月二十一号三系零一这道真题的讲解，下课。

没有给边长你就不会做了吗？前两天广西零二这道题又不知道卡掉了多少机长，现在的地面战考试，考的可不只是旋转、平移这些基础操作，如果你对题目条件不够敏感，六分钟根本做不完。 大家好，我是王教，今天咱们一起来疏通这道题。很多同学拿到题第一步就是画图，但注意这道题没给正六边形的边长，也没有给航线的总长度，那边长藏在哪里，就藏在起飞点和夹角这两个条件里面。 两个夹角都围绕着 h 一 六这三个点，起飞点也和 h 一 有关。我们先画出 h 一 六构成的三角形， h 到一的方向是四十五度，角 h 一 六等于六十度，角一 h 六等于九十度， 所以角六 h 一定是三十度。这样三角形 h 一 六就是一个三十六十九十的特殊直角三角形 三十角对的边 h 一 长一百八十米，那么斜边一到六就是两倍的一百八十米，正六边形的边长就出来了，是三百六十米。 再算横向， h 到一是四十五度，所以一到 h 就是 四十五加一百八等于二百二十五度。那么一到六的横向就是从二百二十五度逆时针旋转六十度得到一百六十五度，图形的横向也出来了。最后定位起飞点，整个图形就完成了。 下面我们打开地面站，先顺时针画一个边长三百六十米的六边形，在横向旋转中输入一到六的横向一百六十五度，旋转完成后，点击起飞点，输入一到 h 的 横向和距离，完成起飞点。定位。 怎么样，你学会了吗？觉得有用的话，给王教点个关注，还想听我讲什么题型，评论区告诉我，今天的分享就到这里下课。

来，同学们，我们看一下现在网络上面这道题争议性比较大，说难度系数比较高，画出来的答案也是五花八门的。我们看一下这道题具体怎么做。我们来看这里给的条件， 一二，螃蟹长度为 a， a 是 一百米，一二就是一百米，一四等于一百八十米，角四等于四十五度， 然后我们这里给它起飞点。条件，角一四 h 等于七十五度，一四 h 等于七十五度，是这一大个角七十五度，然后角四三 h， 四三 h 连起来 等于六十度， 然后那角三四 h， 那 就等于三十多， 已知两个角的在一个三角之间，已知两个角等于九十多，那另外一个角剩下的就九十多直角，那我们的二到 h 又等于起飞点到二点的方方向为东偏北啊。 h 到二就等于五十七度，那 h 到二那是不是五十七度？ 然后我们这里做辅助切切下来，做下来以后这个设为五点，那这个四十五度，这边也是四十五度，那三五 三四五三角形就是等腰直角三角形，那三十五就等于五四都等于一百米， 那三四三四的距离就等于一百个平方，加上一百个平方，我们来开杠，开出来就是 一大概就是一百七十一点四米，那我们的三到 h， 三到 h 的 长度就等于三十度，角所对的直角边等于斜边的一半，那就等于七十点七米。 接下来我们看一下，该算的都已经算完了，我们看下这个图具体该怎么画， 来，我们看一下，刚才我们已经算出了各边长，还有每一个角都算好了，我们现在看一下图形怎么画啊？我们先由 h 点随便先点一个点，然后打开相对坐标编辑器， 然后以正北作为例，一二对的是北边零度一百米包装， 然后添加这个画出来的是一二，我们接着画二三二三二三的好像是默认是九十度这眉头，然后算出来的距离是八十米，我们点插入，我们画到这里，按正常画图是 把图形全部补全，而这一道题我们先画三到 h， 刚才画出来的三到 h 是 七十五度，然后七十点七米好吗？ 现在我们画出来的其实四点就相当于我们起飞点的位置，我们现在把四跟二连在一起，选择二，然后左边选择这个插入零度厘米， 现在把图放大，现在补出来图形，其实四点就相当于 h 点，那我们先这里 数一 a， 四相当于 h， 那 就是 h 到五，就四到五就相当于我们给的，刚才给的 h 到二是五十七度，我们旋转，先旋转头先 找到 四到五，说五十七度， 五十七， 五十七保存，然后旋转，把头型放小，现在这个图已经旋转完了，我们就把多余的点位先删除，先删五号点， 然后我们现在需要把 h 点和四点重合，怎么操作啊？看打开这里，这里选择四号点，然后插入后，这里选择覆盖 home 点，四覆盖 home 点，零对零免， 现在把四点删除，现在我们得到的图形是半个，我们现在把图形完完整的补全， 这里选择两百四十四度，然后一百米插入， 算出来，这边转九十度上去，再加九十度，三百三十四度， 一百米点插入，然后删去四号点， 那三到四就画出来了，我们把四到一这里选择一，然后零度零点选择插入四， 现在图形就不玩了，我们图做出来就是这个样子，其实也不难，只不过我们要逆向思维。平时我们画图是由 起飞点画下一点，再画下二点，再画下三点，然后把图形画完，然后再旋转，然后最后来覆盖。而我们这一题必须要先确定起飞点的位置，然后利用 h 到二来进行旋转，其实就这么简单。

昨天惨不忍睹的四川零一地面站有没有点一整天的避让点梯形，几乎场场三分之一的通过率，甚至出现四分之一的通过率， 挂在细节上面的，换了个说法就不会的。甚至我在现场发现有些同学连字母方位都搞不明白的，这题考啥？考的就是你对相对方位的掌握，考验你对细节的把控。来看五月十号四川零一这道地面站，考身体的解析熟不熟悉？ 图形为一个六边形，这是它的边长条件，三百米，个边均相等。好，接着我们重点来看这个避让点条件， 起飞后需向 se 方向飞行六百米， se 是 多少？一百三十五度到达避让点，这个避让点就换了个说法，点让点而已，就是我们平常说的那个过渡点。好，我们就直接来画啊，在草稿纸上边把它画出来，后边方位我们也好推。 h 先向 se 方向飞行六百米， se 方向，那么你在软件上面你只能用谁来飞啊？你只能用 e 点来飞，好，那么这个 e 点就是 b 上点， b 上点高度为八十米。很多同学就把这个八十米都搞错了，直接就是软件上边 e 点的高度为八十米。接着我们来看下边 提卡图形，提卡图形就是这个图，一号点位于避让点 n w 方向五百米处，那么你一点成了一个过渡点， 现在图形上面这个一点，它只能成为二点，依次全部都加一，一成了二，二成了三，三成了四，四成了五六七。好，那么在这里你需要进行手动闭合， 你如果说自动闭合，它就会直接连接一号航点，这肯定不符合逻辑，手动闭合一个八点，然后在二点上方去。好，那么接着来看 一号航点，那么现在你就成了二点，二点位于避让点，避让点就是一点 n w 方向五百米，那是不是一到二就是三百一十五度，距离五百米 一啊？又折回一个二在这里，从这里就是开始真正的任务航点一了。接着我们来看航向，要求 梯卡图形，一号点到二号点为西偏南二十度，由于航点全部加一了，一成了二，二成了三，二到三的航向为西偏南二十度，西二百七十度往南偏，那么就是逆时针， 二百七十度，减去二十度，那么就是二百五十度，二到三的航向为二百五十度。好，接着我们就用最简单的方式来进行画图， h 到一随便画，然后从一开始直接先把原始图形给它画下来，画下来过后，现在由于行点没有加一，直接一到二为二百五十度，旋转完了过后，在 h 和一之间添加一个点，添加那个点，那就肯定得为一， 后续的航点就自动加一了。接着来看这里，一点位于避让点 n w 方向五百米，就是我们刚刚说的，那就是一到二为三百一十五，那么这个避让点就位于二点的多少？ 一百三十五度，距离五百米，直接把这个一点也就是 b 两点给他进行平移。好，接着起飞点到一点为一百三十五的方向，距离六百米，那么 h 点是不是就可以位于一点的三百一十五度，距离六百米平移 不就搞定了吗？接着来看细节，一二三，航点高度三十米，一二三，那现在航点加一了，你一二三的高度是不是就得成为二三四的高度为三十米， 四五六的高度加一了之后，那是不是就成了五六七的高度为二十五米？好，那么现在手动闭合的这个八点高度得多少？ 从正常思维来说，你八点和二点的高度你就得一致，你才叫闭合。你咱们说的闭合不只是说在水平上班，垂直上班你也得闭合，这才完成真正的闭合，所以八点的高度得和二点高度一致，也为三十米。然后呢， 水平速度四米每秒，垂直速度两米每秒，停止转弯各点停留时间两秒，这都是比较常规的条件。好，还有这个避让点啊，这个高度那么就是一点的高度，单独去输入八十米，接着图形循环要求， 那很多同学在好奇，循环要求，那飞机会去到一点又折回来，你这不是一个避让点吗？我去它干啥？在这里 要满足循环执行条件，现在市面上有些软件功能能够完成跳点循环，他不用需要一号横点，但是没有这个功能的，咱们直接把八点闭合在二点，你这就完成这个循环执行的意思了。好，最后一个细节， 图形的一点经纬度，很多同学就直接去疏通这个避让点的经纬度，还有直接去疏通起飞点的经纬度，你这不瞎搞吗？图形上面这个一点，那么现在是不是成为了二点，那就是二点的经纬度为这么多， 考验的是相对方位，考验的是细节。那么以上呢，就是五月十号四川零一这座地面站考身体的解析，下课。

大家好，这里是只讲地面站干货的王教，今天我们来讲一下这种风向加横向相通相反的条件怎么去做啊？跟着王教的做题思路走，包你们考试没有问题，现在我们先看下条件，第一步观察图形， 给它一二等于一三角一九十度，那么这是一个等腰直角三角形图形，非常简单，就不做介绍。 然后我们再看一下其他条件。我们第一步图形画好之后，一般来讲都是去做航线的旋转，除非是有夹角条件，或者是横向相同相反。 现在再看我们这道题啊，二到三横向与 h 到一横向相反，这种条件我们就优先去做起飞点。 好，我们现在二到三是往左上走， h 到一就应该往右下走，跟它相反的，那么 h 点的位置在一号点的左上方，也就是三百一十五度， 直接以一号点为记准点，在它的三百一十五度方向，距离一号点一百二十米，去把 h 点做出来就可以了。做出来之后我们再去做它的横向的旋转， 当前风向为西北风，风向指风的来向，也就是他从西北方向吹过来，从左上往右下吹，二到一为逆风飞行，那么二到一就应该往左上飞，跟他相反， 直接设置航线的旋转二到一为三百一十五度就可以了。另外网教这边做了一个地面站的解析文档，大家如果做题没有思路的话，可以 私信啊，私信联系我，这边免费发放给大家。另外我们和全国的无人机培训机构都有合作，大家想要咨询培训相关的事情啊，或者是培训的合作都可以联系我， 我们这个解析文档里面有基础的一些坐标轴、三角函数、购物定例的介绍啊，还有些图形的特点啊，这些里面都是有的，还有些特殊的条件怎么去做啊？比如说禁止使用地面站的闭合功能，请手动闭合， 还有结束行为怎么去做？这里面介绍的非常详细啊，夹角、经纬度、 时钟题、方向题以及他们配套的例题，这里面是全部都有的，也可以作为机构去给咱们学员进行讲解的一个文档，有需要直接私信我就可以了，或者在评论区留言。

这道题是考官出错了吗？居然没有给米数，百分之九十的人都做错了。大家好，我是蒋教，今天我们来讲一道正右边形的双夹角题型啊，我们来研究一下啊，这道题到底怎么去做啊？ 好，这道题首先我们去画图的时候，他没有我们的米数，那我们是不是画不了图形？那我们就要根据他考官给的第二个条件啊，第二个条件去找他的米数。好，我们首先看 角 h 跟一六边形成的角度是咱们的六十度。好，我们在正北的图形上面去做一下角 h， 比如说在这个位置。 好，他是跟我们的一六边的夹角是六十度，那我们还有第二个条件，他说的是啥？角一 h 到六边的角度是九十度，对不对？那我们 h 点跟我们的六点是不是形成的夹角？是不是咱们的九十度？ 好，我们三角形的内核啊，他是一百八十度，然后我们这里去看六十度，九十度，就就去了我们的一百五十度，那是不是这里就是正常的 三十度了？然后他这个第三个条件就给了 h 点到一为四十五度，这个先不管，他给了一个米数啊，我们主要是 再看一下这个米数，根据这个米数才能找到我们正北的图形啊，他的一个实际的米数啊，每一条边的实际米数。好， h 点到一点，是不是咱们的距离一百八十米，这里是一百八十米。 然后我们看一下这个图形是不是咱们的三六九的图形，我们的底边是不是咱们的一百八十米？那我们的斜边是多少？斜边是不是这条边，那就是多少？三百六十米，因为是底边一斜边是二，就是一百八十米，乘以二等于三百六十米， 是不是我们这个正北的图形米数就找到了？这里找到啊，我们才能去画我们的正北图形，很多图形做不出来，就是因为我们啊，他以为考官没有给米数，实则不然，这里就是考官给的一个小坑啊。好，我们去画图的时候是不是 先去画一个正北的图形，现在可以画了，就是每一条边都是多少米？三百六十米对不对？把我们的 h 点固定，他说的是 h 点啊，跟我们的一六边啊形成的假角一定满足他的条件啊， h 点在这里最后的时候，是不是 h 点到一点为四十五度，要，只要满足这个条件，我们正 常的 h 点就找到了，对不对？那怎么去做呢？那我们是不是去画的时候， h 点在这个位置，然后他这个是六十度，一六边的话是多少度？六一边是二百四，那一六边是不是加减一百八啊？加减一百八 就是咱们的六十度，然后我们六十度啊，一六边是六十度，然后一到 h 的 话，是不是他这里是夹角是六十度， 那我们六十度加六十度，就是一到 h 的 话就是一百二十度，然后一百八十米，这样这个 h 点就固定了，然后最后我们只需要旋转 h 点到一点啊，为四十五度，就满足了他的条件啊。 好，我们这道题就解出来了啊，我们其他的条件只要去照着输入就好了，只要跟着讲教这么去学习啊，我们下次再遇到这种图，基本上就能做出来了啊，关注收藏讲教的视频，学习更多的地面战小技巧！
