二次接线分线技巧

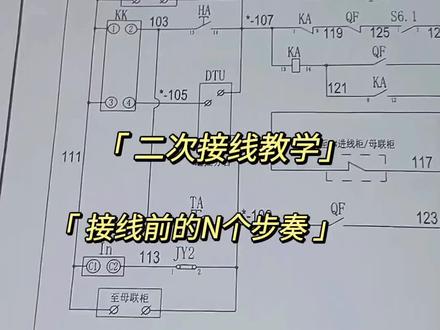

这是一份充气柜的二次原理图，镜像柜的，当我们拿到图纸以后，我们要先看一下图纸 有没有错的地方，当我们经常接那种柜子的时候，就能够很容易看出他的图纸有没有错误的地方，如果有错误的我们要及时提出来， 没有错误的我们就可以给他进行一个打号码的工作。我们打号码管呢，先从门板上开始打，就是先打指示灯还有 转换按钮的，嗯，一个号码管，然后打完了以后就是打微机的，之后就是打机构内部的，像 q、 f、 s、 五、 s、 六、 s、 幺零都是机构内部的线，我们把机构内部的号码管打完了以后，就是把这个 c 十五开关的， 最后就是打冰柜线的号码管，像我在我们这里看到一个这样子的号码管，前面 带了一个新号的，像这样子我们就要给他进行编号，比如说这个是一号柜，一月一号进线柜，我们就要这个，在这个号码前面打一个一，就是一杠幺零九， 这个是一杠幺零五，如果说是二号贵，我们就要打二杠幺零九，二杠幺零五这三根线呢？还有个二杠幺零七，这个幺零七也是。这三根线是去 dtu 的， 我们为什么要给他进行编号呢？当我们每一台柜子都有去 dto 的线，如果说不编号的话，所有的线放到 dto 以以后， 我们就分不清他是哪一台的线了，所以说编上号码以后，很是为了方便认识他这个线是从哪里来的？

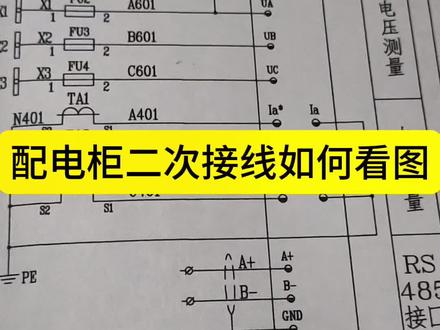

是一个多功能竖线表的图纸，你看这个 a 四零幺， b 四零幺， c 四零幺， n 四零幺是两点五的，就是电流为两点五的线， a 六零幺， b 六零幺， c 六零幺，是要一点五的电压线用一点五的，那，那这里是 一二三四五六放六根线是不是？ a 四零幺， b 四零幺， c 四零零，然后这里也是接 n 四零幺， n 四零幺， n 四零幺，然后这里是 a b c 直接到保险，然后这有副电源，是起 a 项跟 n 的电源，是不是？然后 电流的线是要到复感器另外一头，然后这个是电压，是到保险保险，然后再起电源线起到断路器上端。我们大家看到这本资料就是给大家讲看图的同时讲规定的接线配套的一百多节的课程中 还可以学习到高压柜子的实图和 ab 变频器的，然后讲解，然后这本资料在我们视频的左下角购买电笔之后电笔和资料一起发，大家有对实图接线感兴趣，一起来去学习。

只要有活干，时间就过得快的很。大家好，我是阿浩，今天又有活干，今天分这个柜子，柜子里面的线已经走好了，现在都开始走面板上的线， 面板上面有四个表，一个腕转，中间是十四个信号灯，下面是十四个按钮， 嗯，大致的线已经都给他分好了，下面都开始分每一个线数。我们先从表上的线开始分， 下面我们开始分信号灯的线。今天的信号灯是从上下两块信号灯的中间就会限速，所以我们信号灯的线都一上一下啊，上面的信号灯分上面去，下面的一排信号灯分到下面来。 电线分好之后，我们用其中的一根线把它剪到一个合适的长度， 然后再用剪下来的费线比到这个长度剪一根压平线出来，其他的电线就参照这一根短的压平线短到限速对齐的位置， 这样我们剪出来的线就会一样长。 下面一排就是我们按钮的线，这个是十四个按钮，上面一排是绿色的启动按钮，下面一排是红色的停止按钮，绿色按钮的线接在绿色的长开点上，不是按钮的线，接着接着和长臂点， 然后我们也是上面按着线往上飞，下面按着线往下飞。 按钮的线分好之后，我们跟计划这个线一样，先选择其中一根，连好尺寸，然后再剪出样品线。把所有的线 剪完线后的效果出来了，我们来把线压鼻子上螺丝，最后给大家展示一下接好线之后的成品。 如果你喜欢我的视频，请在视频下方点个赞，长按点赞只要三秒，嗯，推荐给更多人观看。 最后我们来通个电，一般绿色的信号灯我作为停止指示，红色信号灯作为 启动指示，按下绿色的按钮之后红色信号灯要亮，按下红色的停止按钮，绿色的信号灯重新再亮回来。 这个最后两路信号灯跟指示灯是注意备用的，他的线接到端子上面，他没有紧急出气，所以这两路不做调试。

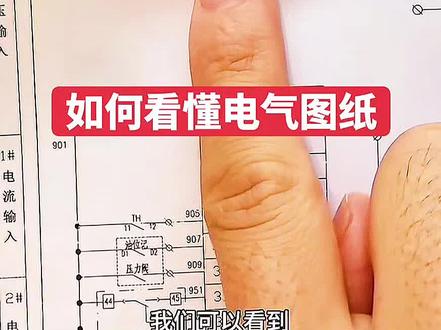

看到我们 vba 杠八千的三零二端子和三零三端子就是它的电源端子，三零二端子接的是零线，三零三端子接的是火线，我们这三零三端子我们需要注意的 它这个火线是从端子排上的限号为九零幺的端子接过来的， 接下来我们来找到我们这边的一个端子牌， 在我这个端子排好，我们需要找他的限号，每九零幺的端子我们可以看到，然后在这里有个九零幺，在这里边有个九零幺，我们需要注意的，然后我们的三零三端子， 三零三端子的九零幺的这条火线是从这六十六号端子接过来的，然后和他这个关联起来去看，然后和这边的一个九零幺关联起来，我们就可以知道我们这三，我们这个三零三的火线是从我们端子排上的， 我们端子排号的这个六十六号端子的左边，然后这接过来的， 然后我们需要注意到我们这面的六十三号段子，六十四、六五、六六六七到六八，我们可以看到他是用连接片和连在一起的，然后这时候我们的六三到六八他们这些左右端子都是通的，他们这些线都是火线九零幺。 然后接下来后我们需要注意的这个九零幺他的一个就是电源的进线， 然后在这个圆的图的我们可以看到，就是当我们把这个 eqf 断路器合上的时候，然后整个火线电源就送过来了，所以我们这个 eqf 断路器的出线是要先接到我们这边的一个， 先接到我们这边的一个六十三号端子的左边来，然后这样的话先把火线电源送进来之后，再通过连接片把它连接起来，进行一个分置，把一个九零幺分支撑多个九零幺， 完了给其他的一些不同的电气源接线提供九零幺这样一火线。我们在看图的时候一定要有一个就是电源的方向感，首先肯定是火线要从这个六十三号端端子进来，进来之后我用连接片把它连接起来，再进一起把这火线进行分支， 我们可以看到其中有一路就是通过这六十六号端子的这个右边，把这个九零幺的火线电源提供给我们这个 v a b 控制器的三零三端子， 然后就是我们这个三零三短扫，然后这个就是他这样的一个看图的一个方法，然后周雷讲的看图这个方法。

怎样看懂二次配电柜接线图？现在我就带大家来看一下这个端子是怎么分的？看图分线，这是一排电压端子图，电压端子图的话，这个是电压端子的序号，一到四十五，代表它有四十五节端子，电压端子一到四十五，一到四十五，然后把对应的线号分到对应的端子点位上。 现在我们看到的是一号跟二号，它是需要分这个原理号， a 六幺幺，然后还有接线号的话是三二 d z a 比九，然后这里有 y h 二 a， 这个是电压互感器，然后 z k k 四幺，这个是空开，然后把这个都这三个地方都有同样的 a 幺幺的信号，要分到这个一二的点位上面来，这个一二就分 a 六幺幺， z k k 四一， a 六幺幺三十二， a 三十二 d z a b 九，然后这个下面也是，下面也是 a 六幺幺，然后再对应这个四五的点啊，对应四五的点，四五的点，它是分 b 六幺幺，然后七八都按这个一字往下排，就对应的点，对应的号， 点对号，对号读的原理号接信号，这是原理号接信号，这个是端子的点位，就按照这个排顺序分下来就是了。大家看到这本高低压配电柜是排图集，我再给大家讲看图的同时告诉大家柜内的接线一百八十四，一百三十二节课，一起来学懂它。

一定听大哥的，从上到下接，一路接完再接，从左再并着，从左到右，接完了该接哪了？对，你看一下子不就透了？不知道原理是不是？不是？我不是不知道原理不是哪错了？知道不知道哪错了？一定听大哥的， 不要慌一下往下接，这从左到右，完了，到这以后还是从上到下先接这根，再接他，完了以后我们再这样并过来，再接他，再接他，最后再接他。 他现在练二次的过柜门线，他走线的工艺不太到位，我们需要纠正他一些工艺的手法，这样的话他做起线来更漂亮，更美观。让大家练习的这个工艺走线呢，就是我们现在出厂的完全的设备，达标的设备一个工艺。

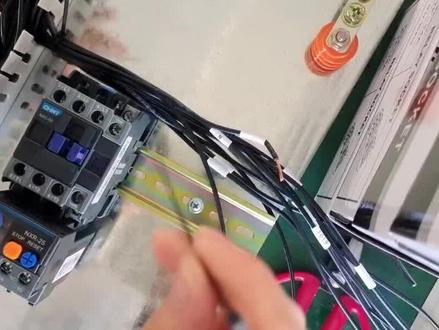

这是一个交流接触器和热机电器的分线方法。我们分线的时候也是一边理线一边分线的，这把线过来线分线圈 a 一和 a 二，我们把线找出来 扎，扎带的时候扎在那个界线螺丝的前面，这样拉出的线刚好正对着螺丝。 这是 a 二， a 二接的是零线， 之后我们分那个辅助的线和热机的线，把它一把拉上来，拉的时候也是也是挨着那个扎带的线， 线线折，这样这个折上来线不会乱。 折好之后在脚的位置扎个扎带，给他定型。 在打脚的时候都都要扎一个扎带，这样那个线比较容易定型。脚的两边 分那个辅助的线，我们把它扎在那个当中的位置， 然后上面的线往上面折，下面的线就给他留在下面。接着扎热机的线， 扎带也是给他乐极的，扎在罗 式的上面，扎好之后打扎带。剪， 这是一个到临牌的零线，折一下。 嗯线，这是一个电源线， a 下打一下圈，然后我们比那个线的弧度 aea 二是一样的，剪一样长。然后这是个辅助开点的线， 也给他剪掉，上下剪一样 之后剪乐记，乐记的线之前有说过剪一样，然后再每个插一个螺丝的距离， 剪好之后看一下号码管有没有翻，给他反一下。 好了，这个就差不多完成了。还有个零线给他绕一下，剪了就好。

大家好，今天我们接着。昨天呢啊，我们讲啊来讲一下啊，我们昨天讲的那个，嗯是我们的开关量盒啊开关量检测盒。这个呢是绝缘检测盒啊这个是绝缘检测盒。 嗯。他们有什么区别呢？他们基本上基本基本上差别不太大啊差别不太大。嗯。我们看这个呢这个是我们的一个，嗯。绝缘检测盒啊绝缘检测盒，嗯。这个呢是，呃。 我们的一个，嗯。四十八路的啊五十路的啊这是一个五十路的五十路的绝缘检测盒。嗯。这个呢？呃。就是说接在我们，嗯 这个，嗯。小电流四维端子上啊小电流四维端子上，然后呢这个呢？是我们，嗯 一批四的八十五八十六啊，也就说他，嗯是一个，嗯。跟这个电源是缝一块的啊跟这个电源是缝一块的，嗯。这个小短缝线，我们要不穿线号也要给他缝一下啊要给他缝一下。 嗯。这个呢跟他有个风险啊有个风险。这还有和我们的二 p 三啊二 p 三等于说还有一个我们的，嗯。开关量和啊开关量和。 嗯。他跟我们开关量。也就说这个电源他是缝一块的啊他是缝一块的。看好没有。这个还有一个啊这个还有他，嗯。这个二 p 三呢？嗯。他都是上这个二 p 三了啊，就是说我们的一 p 四这个绝缘检测盒，然后是到我们的二 p 三盒上就是我们的一个开关量啊，这还有两根是上我们的端子的啊上我们端子的， 嗯。我们这个线是怎样接呢？他有时候是我们的一个小电流上面有我们的四位端子啊四位端子就是说接我们的正负 mg 啊正负 mg。 嗯。有时候他不是思维端子，思维端子的话他是那个老，嗯，以前以前那个有点，嗯，有点旧的那一种啊，就是说比较老的那一种啊，然后是现在呢都是，嗯 升级过的升级过的就是说新一点的，然后是他都是说，嗯，比如说我们排一排，嗯，排一排，然后是有十二路的话啊，我们就有十二个接线柱十二个接线点啊，他都在我们侧边啊在我们侧边， 嗯，一般我们面朝我们的小电流的话，然后是它都在我们的右边啊，还有一个三位段子啊三位段子的话啊它是接我们的，嗯， 正，嗯。正 m g 啊正 m g。 正负 g， 正负 g 啊正负 g。 然后 m 的 话都接在这边啊都接在这边。然后是我们来看一个我们的和啊 这个呢就是我们接好的一个绝缘检测盒啊绝缘检测盒。嗯，这个线呢都是说我们把这个端子啊给他拔下来，然后是在下面给他窝好啊 窝，嗯。窝过之后呢，然后是我们对照图纸，嗯，对照一下线号，然后是我们给他插上去啊插上去， 然后是走到下面的线槽里啊走到下面的线槽里。这是一个接好的盒啊 这个就是我们的一个开关量盒啊，昨天我们讲了他没有接线的那个啊，嗯，开关量盒呢就是说这个开关量输出啊输出，这个一般这个不接啊，只接这个开关量输入啊开关量输入， 嗯这个检测盒呢它是这个绝缘检测盒呢，它是从我们的第一排开始啊往后往后面拍啊往后面拍。 嗯这个呢就是我们的一个开关量啊，昨天我们讲过了昨天我们讲过了。嗯，我们来看一下我们的这个，这是三个盒啊这个呢就是我们的绝缘检测盒啊这个就是我们的绝缘检测盒。 嗯，我们来看一下啊，这个线呢是从这面，嗯，这个线槽里过的啊从这个线槽里过的，然后是呢，嗯，这个呢就是我们的一个 这个呢，嗯，大家可以清楚的看到啊这个呢就是我们的一个小电流啊这个就是我们的小电流，然后是我们的一次线呢，从我们的开关下口啊，嗯，进到我们的端子啊，上我们的端子 上我们端子看到这个，呃，红蓝黄啊，这就是我们的正负极啊，正负极 m 的 话接在我们的这边有个端子啊，这边有个端子接在我们这边的啊接在我们这边的。嗯， 我们可以看到啊，它是一个五十路的，下面呢还有一排啊下面呢还有一排。它是分开的啊，它是分开的，也就说这五十路是一，嗯是一是一样的啊，是，然后是这个就是我们 的嗯这边的啊，这这里的话它是 这里的话啊，他是有我们的，你看到没有？这是有个我们的端子啊，我们的端子，也就是说我们装几个我们的小电流，然后是就对照着我们的。嗯，几个这个绝缘端子啊，绝缘端子，然后是绝缘盒上下来的线呢， 我们都是接在这个嗯端子上的啊，也就说那个 m 啊，那个 m 下来的线他是接在这上面的啊。 嗯，我们这端子的话有十位的，有十二位的啊，一般最多的话就是十二位啊，十二位。我们照着上面，嗯， 然后小电流啊，一排一排往下排，然后是，嗯，排到多少？然后我们就接几根啊？就接几根。嗯，剩下的，嗯，正负极啊，正负极接到我们，嗯， 左半左半边的，然后是那个，嗯，三位端子上啊，三位端子上， 嗯，这个呢就是我们的一个四位端子啊，也就说我们的老式的那个绝缘啊。小电流，然后是他是插的四位的啊，插的四位的，现在这呢是我们的新，嗯，升级过的，也就算是啊，这是我们的新式的啊，嗯， 这个呢就是这样接的啊，就是这样接的。嗯，如果大家有什么不理解的或者是，嗯，不知道的啊，大家可以私信我啊，可以私信我。 如果你想零基础学二次接线的话啊，嗯，大家可以跟着我的联机课啊。我，嗯，有那个联机啊，有那个联机就是说跟着怎样用那个角线钱啊？怎样用剪线钱， 怎样使用工具，然后是来零基础学习那个二次接线啊，学习二次接线。嗯，如果大家喜欢的话可以点个关注啊。嗯，谢谢大家。今天讲到这里。

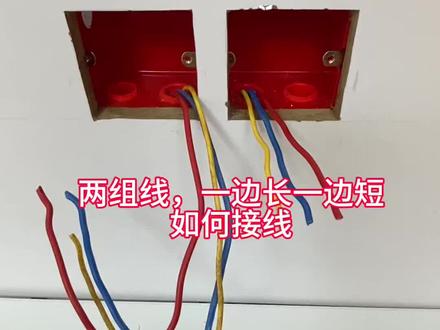

两个线盒，两路线一边长一边短，这个插座应该怎么接呢？首先我们在左边线盒出来五公分的位置把线皮剥掉，大概一公分半，三根都是一样的操作方法，如果左边的线够长，可以再向外稍微放长一点， 这样剥好过后，我们就把这个线哎从线盒里穿过来，右边可以够得着，左边把它捏一下， 捏的密实一点哎，因为有的插座他那个孔比较小，你塞不下去的，蓝线和红线也是一样的操作，这里捏的时候要水平的捏。有没有人知道为什么的，可以打在评论区我们讨论一下啊。然后右边现在就是六根线，把线皮都剥一下， 这个长度控制在半公分到一公分之间，一定不要超过一公分，太长了会漏铜，太短了会夹到线皮， 这个我们装的时候都要注意一下。然后装插座，这个我们一定要看标识啊，看着标识来来安装插座，你看这里的线就没有排好， 因为这个你要按照它的位置，按照它的顺序把线理好，左零右火，中间接地， 当然了，有的插座他接地是在最右边的，那容易接错的，左边呢，我们就直接把插座装好，装的时候就要注意这个螺丝不要上的太紧，你只要上的他不松动就可以了。 右边这个插座我们就两根线直接戳在孔里，螺丝拧紧。这种接法在装修电工中用的是最多的，因为他只有两组线，呃，正常都是 这样接的不变线的，当然了肯定变线了，最好这样不变线。就是有一个缺点，这个线向里推的时候比较费力，因为他六根线接近这个插座里了。嗯，比较硬的，向上推着， 不好推的，但是正常都是大力可以出奇迹的。然后就把螺丝把它锁上，咱这边曾经遇到过有四组线直接就塞在 塞在孔里，直接螺丝锁紧的，不出意外的他后期都会松啊。这两根线没没问题的。插座装好，我们打个水瓶盖上盖子。这样你学会了吗？

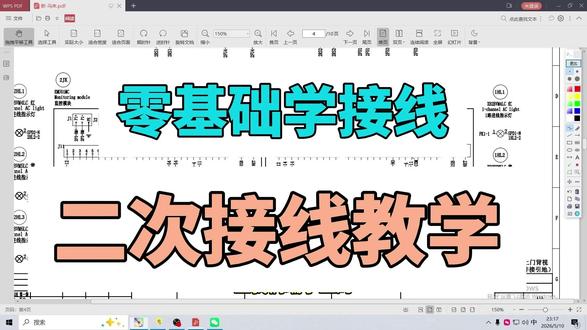

大家好，今天我们接着昨天呢开始讲啊，我们今天来看一个我们的监控模块啊监控模块。首先我们来看一下我们这个 e h l e 啊，它是一个红色的纸灯，这是一个黄色的啊，这是一个蓝色的纸灯。 然后是呢，嗯，我们来看这个代号啊这个代号，嗯，这是一个，嗯， 交流防雷开关啊，这是一个交流防雷开关，嗯，我们要知道这个代号啊这个代号。然后是呢我们来看一下这个啊看一下这个， 这个呢就是我们的一个，嗯，防雷开关啊防雷开关。 f k 一 啊，我们的 f k 一， 嗯，交流防雷开关啊，也就是说我们这上面的指示灯上的这三根线啊，它是来到我们这个， 嗯，防雷开关的上口啊。一三五，一三五。嗯，我们再来看一下这个啊， 还有就是我们的 spd 一 杠 n 啊， spd 一 呢，它是一个交流防雷模块啊交流防雷模块，它跟我们的，嗯，防雷开关是装一块的啊，装一块的， 他们是配合使用啊配合使用。嗯，然后我们再来看一下这个啊，这个呢它是我们的一个，嗯，一 p 三啊一 p 三呢？它是一个之路检测检测盒啊， 它是一个检测盒。然后是，嗯，我们来看一下我们的这个检测盒啊，这个检测盒 我们这上面的原件呢比较多啊，比较多， 我们得找一下哦找一下这个 啊，在这里啊这个呢就是我们的一个，嗯，检测盒啊，检测盒，也就是之路检测盒，也就说那个，嗯。 e g 啊， e g k 杠三 egk 杠三 g 三杠 c 一 啊，就是这个，这个正负啊，嗯，这个正负呢，它就是接在这个，嗯支路检测开关上，支路检测单元上啊，就是接在这个盒上。 嗯，我给大家说一下，也就是说我们接线的话啊，我们要找准它的，嗯，那个，嗯 代号啊，找准他的代号，然后是我们干这个柜呢上面的元气件比较多，线比较多啊，我们首先呢要把我们的标签给他贴一下啊，把标签打出来，然后是把标签贴一下， 这样呢我们不容易弄错啊，因为这个下线的话线比较嗯琐碎啊比较琐碎，因为不是去一个同一个地方的啊，不是去一个同一个地方。然后是，嗯， 比如说他这一次他是个防雷开关，如果下一次的话他代号也许会变啊，也许会变，不是说他代号都是一样的，都是一样的，所以说呢大家 嗯不是说要嗯死记硬背，必须是这个符号啊，必须是这个符号，没有这个啊，有时候他会不太一样啊，不太一样。嗯这个呢就是 st 呢，他就是上我们端子上的啊，上我们端子上的。 然后是呢这个就是上我们的接触器呢，这个符号都比较常用啊，都比较常用的，嗯这都是上我们分流器上的，比如说这个啊，这个我一我们一看就知道是上我们的熔断器上的啊，上我们的熔断器上， 嗯，我们来看一下我们的一个端子图啊，我们的端子图呢上面也有很多啊，很多那个代号啊， 然后这个有我们的，嗯有八节。这个然后是，嗯十一 x 一 啊，有我们的十一 x 四有两节啊， 嗯有我们的 x t 一 啊，有我们的 x t 二有我们的 x t 啊，嗯有我们的 dy 二啊，因为这上面的端子比较多啊，比较多，然后他不是说跟我们的那个， 嗯，高低压柜式的啊，他都是装了，他都是装的，嗯，装的一块的啊，他没有没有这么琐碎啊，没有这么琐碎。嗯，如果大家学这个的话，这个， 嗯学起来，嗯，也也不算难啊，也不算太难，我们照着这个上面的线号接就行啊，照着上面的线号接就行。嗯， 我们来看一个我们的实物图吧来看一个我们的实物图，这个呢线比较多啊比较多，这是一个接好的那个 两个这个监控模块图啊，也就是说我们的监控啊监控模块，嗯，这边呢是我们的一个二路啊，这边是我们的一个一路啊，一路。这就是三个指示灯啊，有红色、 黄色和我们的蓝色啊，这上面呢跟我们的图纸上是一样的啊，它是由我们的，呃，这个记忆啊到我们的这个电源这我们的接地啊，上面也我们看端，我们看这个端子图啊，它是 怎样接的啊？怎样接的？嗯，这个呢需要我们有耐心啊，有耐心。因为这个线呢比较琐碎啊，比较琐碎，大家知道方法，嗯，知道方法怎样接线都可以啊， 这个呢就是说我们从这过去啊，然后是打了这个圈啊，打这个圈因为打太大的话这边有端子，然后会影响他，会影响他。 嗯，我们只学个方法就行啊。好了，今天我们讲到这里，嗯，有什么不明白的或者是需要我再讲的话，大家可以私信我啊，谢谢大家。 nice。

变电站二次接线零基础系统教学第一期入门必看！变电站一次二次到底怎么分？很多干变电、干电工的兄弟一直搞不懂变电站一次设备、二次设备到底有啥区别？二次线密密麻麻一大把，完全看不懂！ 今天开始，系统带你从零学变电站二次接线原理，全程大白话，工地实战逻辑小白也能听懂！ 简单记住两句话，一次等于高压强电，负责送电，变电带大负荷，像断路器、刀闸、变压器、高压母线全是一次。二次等于低压控制线、信号线、保护线，电压大多是直流一百一十伏，两百二十伏， 用来监控、控制、保护、测量高压。一次设备没有二次线，高压开关没法电动分合闸，线路短路不会自动跳闸，设备烧烂事故扩大，整个变电站完全失控。 简单说，一次是干活出力的，二次是站岗保命、远程指挥的。下期预告，二次系统的核心根基， ct 电流护杆器完整原理，所有保护、测量、计量的信号全靠它！

今天我们来讲一个我们的互感器啊我们的互感器。我们来看一下我们的这个图纸啊这个图纸。嗯这个柜呢它是有我们的，嗯。 一号啊一号金线柜啊二号金线柜和我们的联络柜啊联络柜。我们看其中的。嗯。一台金线柜啊看其中的一台金线柜。嗯这一号金线柜呢和一个和二号金线柜啊其实差不多啊差不多 这个呢是我们的一个一号进贤柜啊一号进贤柜。嗯来看一下我们的这个互感器啊互感器这个呢是我们的双电源啊双电源双电源切换开关啊双电源切换开关。 然后是带了两个框架断路器啊框架断路器。然后是上面是我们的嗯牌啊上面是我的牌，嗯。然后都是横模啊横模。 嗯我们的互感器啊我们的互感器。怎样接线啊？怎样接线？嗯这个呢他都是没有原理号的啊没有原理号的话我们只能看我们的这个。 呃接线号啊接线号。一般我们互感器上呢他都是到我们端子上的啊到我们端子上的，有时候经过我们的小电流但是这个没有经过我们的小电流啊他是由我们的。嗯两组互感器啊两组互感器一个测量啊一个计量啊 嗯然后是还有一个零序互换器啊还有一个零序互换器。嗯这都是上我们端子上啊上我们端子上来的。我们来看一个我们的嗯实物图啊来看一个我们的实物图。 这个就是我们接好的啊接好的一组那个互感器啊互感器。嗯。这个互感器呢它是在我们嗯川横母啊川横母那。嗯那块啊在最上面，在排的最上面。 嗯比较高啊比较高。这个有点不是太好接啊有点不是太好接。嗯我们来看一下这个，嗯互感器啊互感器。 这个呢是装在我们前面的啊这个是装在我们的前面的一组啊这个是装在前面的一组 然后是刚才我们看的那一组啊，他是装在我们中间的啊，你看这个牌比较大啊这个牌比较大所以我们的互感器也比较大啊 嗯这一组这都是在柜上面啊在柜顶啊在柜顶。这个要这个柜比较大啊我们都是站在柜里面接的啊站在柜里面接的。 呃这就是我们的互感器啊互感器。这是我们的 a 向、 b 向和我们的 c 向啊。呃这个互感器呢？它线啊是用的三色软线啊三色软线，嗯二点五平方的。 嗯如果大家嗯想零基础学二字接线的话啊大家可以看我的联集课啊看我的联集课。如果大家找不到或者是有什么问题的话啊大家可以私信我可以私信我，相信大家跟着我的课程学的话啊可以。 嗯可以很快学会我们的二字接线啊学会我们的二字接线。 这个就是我们的一个互感器啊，一组测量和一组计量啊 这个牌啊这个牌我们看到了啊它很大很大。嗯我们再看下一个啊 这个呢就是我们的端子啊这个就是我们的端子，我们看到没有这个端子啊，他就是说这个是上我们电流表上啊这个上电流表上这个呢是上我们的那个电镀表上啊电镀表上。 嗯这个幺幺 t a 啊这个幺二啊 t a 啊 t a。 这呢它是上我们的嗯电流互感器上啊电流互感器上的。 我们可以清楚地看到啊这这三根啊这三根加这个， 嗯。他的一根零线啊一根零线。嗯。然后是这是一组换气啊这是一组换气。呃然后是这呢他，嗯 他了三根然后是加一个零线啊他是一组啊加一个零线他是一组啊他是一组这一组呢啊这是两根蓝色的线啊这是我们的一组零续互感器啊零续互感器。这都是我们的实验端子啊 这都是我们的实验段子。嗯我们刚才看我们的图纸啊看我们的图纸，嗯，我们的，嗯。十一呢是我们的一个测量啊嗯十二呢是我们的一个计量这个互感器呢它嗯，它没有那个。 呃我们一般计量互感器的话它是分我们 b h 杠零点零点六六嗯 然后是这两组呼唤器呢它是一样的啊它是一样的有有时候是 b h 杠零点六六 s 啊 s 的 话就是我们的嗯那个计量专用呼唤器啊计量专用呼唤器。 这个没有啊这个没有。我们看一下这个线呢是从我们端子上啊走过去 顺着这个线槽啊顺着这个线槽看到没顺着个线槽。然后是来到下面啊下面这个过线孔啊过线孔。然后是经过过线孔啊经过这个过线孔来到下面啊下面看从后面过啊从后面过 这个线从我们的过线孔啊从后面过来到这个我们上面这个互感器上啊这个是还没接的啊来到上面这个互感器这就是那一把互感器线啊在柜顶上啊在柜顶上， 我们刚开始，我们刚开始看的那个图啊，他就是我们的一组互感器接好了啊？一组互感器接好了，这个是没有接啊，没有接的， 这是前面的那一组，这是后面那一组，然后这个零序互感器呢？它是在下面的啊，它是在下面的， 看到没有？这个就是我们的一个零序互感器啊，零序互感器。嗯，这个零序互感器啊，它，嗯，一个在柜顶啊，一个在柜下面，然后是，嗯，接的话有一点费劲啊有点费劲。 这个就是我们的一个零序互感器啊，零序互感器搭这个过线孔过下去，然后是穿到后面啊，再穿到我们的这个零序互感器上啊，零序互感器上那个也是穿到后面，然后是穿到上面啊，接我们的， 嗯，接我们的那个，嗯，互感器啊，这两组呢在我们的柜顶上啊柜顶上，这一组在我们的柜下面啊柜下面，嗯，这个互感器呢？都是从端子上来的啊。 好了，今天我们的课讲到这里啊，如果喜欢的话大家点个关注啊，如果想零基础学二字接线的话啊，大家可以看我的联机课啊，联机课。好了，谢谢大家。

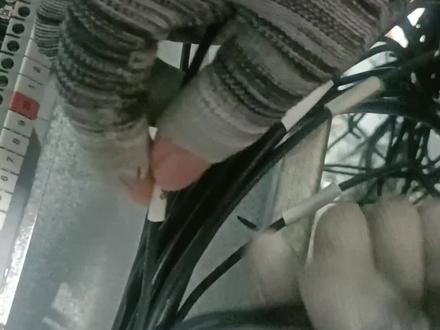

分端子一般呢，我们都是从中间分出来的，那有的人可能会说从上面或者从下面去分，从上面和从下面去分的话，剪的时候长短剪出来是不整齐的，上出来也是不好看的。 从中间分的话，你看我可以好几根线一起分出来，扎一根扎带，剪的时候只要是给他捋直了剪的话，剪出来都是一样起的。

大家好，今天我们接着昨天的开始讲啊接着昨天开始讲，今天我们来看一个我们的电流表和我们的电压表怎样接线啊？这个呢就是我们的 e p v 二啊， e p v 二，这就是个充电输出电压表啊，这是个电压表， 嗯，这个呢是充电输出电流表啊电流表，嗯，这个也是一啊，一 p 一 p v 二，一 p a 二，一 p p a 一， 一 p a 二啊，也就是说啊，这是两块呢电流表啊，两块电流表。这个，嗯， a 一 啊， epa， 它是，嗯， epa 一 和 epa 二啊，它是电流表啊，这是两块电流表。 epa 一 和 epa 二啊，它是两块电压表啊， 嗯，这个呢是电池啊，是测量电池电压表啊，嗯，这个是电池电流表啊，这是充电输出电流表啊，这是充电输出电压表啊， 就是说我们这上面呢分我们的两路啊，这是一路，这是一路啊，这是一路， 嗯，我们先来看一下啊，嗯，这一路啊，这一路，嗯，我们的一 f u 二 f u 啊，这是个一看我们的 f u 啊，我们看图纸的话，一看我们的 f u 啊，我们就知道， 嗯，他是上我们的熔断器上的啊，上我们的熔断器上的，我们看见这个就想起我们的熔断器啊，想起我们的熔断器 下面呢，这个也是一样的啊，也是一样的。我们看见这个 fu 几啊？一 fu， 二 fu 或者三 fu， 不 管是几 fu 啊，我们看到 fu 就 想到我们的熔断器啊，想到我们的熔断器，嗯， 再看这这是这是往哪去的呢？这是上我们的一个分流器上的啊，上我们一个分流器上， 因为我们的分流器比较多啊分流器比较多，嗯，我们来看一下啊看一下我们的一个实物图啊看一下一个实物图，这个呢就是我们的一个实物图啊这个就是我们的一个实物图， 大家可以看一下啊，它结合我们的图纸啊结合我们的图纸是一样的啊， 这个呢就是我们的第一块表啊，一 p a 一 啊一 p a 一， 也就是说这块表是这块啊这个呢就是我们的一个电压表啊电压表是这个啊 这就是我们的。嗯电流表啊他。嗯这下面呢嗯也是一样的啊这是四块表这四块表照着嗯这上面的四块表啊照着这上面的四块表啊四块表。这个仪表门上呢一共是八块表啊八块表。 嗯我们接线的话啊上面有我们的一个上面有我们的一个。嗯 上面显示啊上面显示我们的。嗯。 l n 啊上面显示我们的 l n， 这个不是太清楚。嗯可以看到啊 这是我们的 l 啊这是我们的 n， 也就说它是一个电源啊它是一个电源，我们的电源呢啊是给它缝一块的啊，看见没有？这是个一和二啊。穿的线号啊这个线号呢都是从下朝上啊从下朝上 我们大家可以看一下啊这个呢穿的限号还是。嗯走线工艺还是可以的啊还是可以的，大家看到没有这是穿线号穿的一二啊，这个上面没有什么原理图啊没有什么。那个啥原理号啊？嗯 全都是接线号啊全都是接线号。这个呢也都是啊，从下朝上啊从下朝上。嗯这个呢是用我们的一个双边啊，看见没有？压两根线的那个双边啊， 然后是能压双根线的啊，那个扁边啊，这都是我们的针边啊，我们的针边。我们走线的话啊， 大家看我们走线的话啊，他是这样啊，分了两把出来啊，因为这个端子呢，他中间呢有一定的距离啊，有一定的距离。我们从这过，然后是从这啊上这打了一个我们的一个弧度啊打了我们的一个弧度。 我们再看一下我们的那个熔断器啊熔断器。 这个呢就是我们的一个熔断器啊，这个就是我们的熔断器，嗯这个呢就是我们的 elu 啊，这就是个交流切换的啊交流切换，嗯，然后是这个啊，这一这两组啊这一组是这是一组这是一组啊这两组是交流切换的， 嗯，这上面有标注啊，这个是表记电源啊，嗯，这个呢都是我们的一个，嗯，熔断器啊熔断器。我们来看一下我们的一个实物图啊 这个呢就是我们的一个熔断器啊，这个就是我们的熔断器，嗯，也就是照着我们图纸上的啊，照着我们图纸上的。 大家可以看清楚一点啊，这个就是我们的容纳器，这上面呢就是我们的一个分流器啊分流器。因为这个分流器比较多啊比较多， 嗯，我们，呃我们表上上的线的话，它一般都是，嗯，都是取在我们的，嗯，熔断器下就是都是取在我们熔断器的下口的啊，看见没有？这个四的二，四的四啊这是，嗯。 e f u 啊，一的二一的四啊，这都是取在我们的， 嗯熔断器下口的啊熔断器下口的。这个可以更清楚的看啊更清楚的看到。嗯，这个呢就是根据我们的分流器啊，嗯，比如说这是我们的 e r s 一 杠二啊，我们就找到我们的分流器的， 嗯，一 r s 一 啊，我们就找到我们的分流器一 r s 二啊，我们找到我们的一 r s 一 啊，也就是说，嗯嗯，这个表上的线呢？它是上这来的啊，它是上这来的，然后是， 嗯，我们这个下面的是接我们的一点，上面接我们的二点啊，如果这个，嗯， 这个没有我们的牌的话啊，我们可以，嗯，可以上面是一点，下面是二点也可以，嗯，上面是，嗯二点，下面是一点啊，这个，嗯，我们 走二字线的话啊，要一字线，嗯，也要这样走啊，也要这样走。 我们再来看一下我们的这个图纸啊，这个图纸，嗯，这个呢就是说接在我们的熔断器下口，这上面有我们的啊，这个图纸跟那个是一样的啊，是一样的， 嗯，这个是正四 f e f u 四的二啊，这是正，这是负啊。一般我们的电流表的话啊，我们这个这个电流表的话，它是，嗯要用我们的分流器啊，要用我们的分流器就给它分流。然后是， 嗯，这个上面的风线看到没？这个一啊，它是封在这，然后再封到这啊，再封到这。好了， 嗯，今天我们就讲到这里啊，如果大家跟着我的课程走，相信很快就可以自己，嗯，学会二次接线啊， 谢谢大家，喜欢的话点个关注。
