五口带开关怎么接线

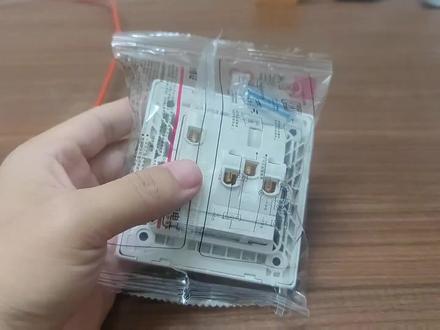

上个视频教大家无孔插座带开关开关控制灯的接法。这个视频教大家无孔插座带开关的第二种接法，开关控制插座是否有电。这种插座接法通常用在厨房和客厅，可以避免每次用完电器就要拔插电线的问题。咱们先看一下这种插座背面的接线柱，也是分两块区域，这一块是插座区域，这一块是开关区域。 咱们可以先把零线接到插座的 n 孔里，地线接到插座的地线孔里，火线的话就需要接到开关这边的 l 一或者 l 二，只需要接一个，然后再准备一个短线，从开关的 l 挑到插座这边的 l 上， 这样就是开关能控制插座上的火线连接和断开，也就是开关控制插座是否通电，非常简单，学会的宝子点赞收藏关注我，让你装修变简单！
粉丝8.8万获赞128.6万
相关视频
00:21查看AI文稿AI文稿无孔单开的接线方法，蓝色零线接插座的 n 孔，红绿双色是地线，接插座的 p e。 红色火线从中间拔开接插座的 l， 从插座的 l 出来的线头接到开关 l， 白色的线是灯的控制线，接到开关 l 一这样就全部接线完成。
5278水电魏工
02:05查看AI文稿AI文稿大家好，我是电工小黑，今天我们来看下这个一开五孔的一个接线的一个方法，带开关的一开五孔 来我们看有看到有四个接线柱啊， l e 分别，然后是 l， 然后是这地线，然后还有个 n， 然后我们来看一下这个插座的一个接法，看这样操作的话，那个是否是正确的，我们把这个火线直接接到这个 l e 上面。 好的，我们看一下这个 开关了，一个插座的线我们就接好了，分别接 l 一火线，然后这边接个零线，这边没有地线就不接了，我们看一下这个开关这么样接法的话是否是正确呢？ 呃，我这边的话这个是没有做跳线的，然后我们这个开关能不能控制这一个，呃，火线的一个通根段。 好的，我们这边充充电来测试一下大家觉得这个这种接法有没有问题？没有做跳线了， 然后我们拿个插座仪试一下啊， 这边显示亮灯了， 地线，那么这个接线是正确的啊。我们再看一下这个开关能不能控制火线有一个通断，如果按下去的话，正常话会火线会断，就会没电，这个指示灯会灭，我们来试一下啊，那就是没问题了这个接线方式。 好了，感谢大家的观看，再见。
891万能综合工（电工小黑）
00:35
03:23查看AI文稿AI文稿像这种插座开关怎么接线？比如我们来看一下这种插座开关，在这个后面有很多接口，不像普通的插座的上面就三根接口，我们把三根线直接拧上去，接上去就行了。其是像这种带开关的，一般的有两种功能。 首先我们来说一下第一个功能，第一种接法，也就是说我们挨着开关，可以给这边插座断电或通电，比如电机插上去了，我们按下开关，哎，这边就断电了，接按一下就通电了。 像这种一般的后面也就三根线，一般的蓝色表示明线，红色的表示火线，像这种黄绿色的表示地线。 插座后面也是也有的，比如 l 就 表示火线， n 就 表示零线，像这个就表示递减。这个时候我们可以把蓝色的线接到 n 这一端，也就是说零线接到这个部位， 再把这个黄绿色，也就说地线接到这个地线的部位， 再找一根导线，再把这个红色的火线接到 l 对 端。这开关有两个接口，一个 l， 一个 l， 一， 随便接哪个都可以， 我们接上去， 但是按正规来说是接到这儿了啊，这时候我们把一根导线接到这儿， 就到两个 l 端， 这样就可以了。比如一个零线直接到这个插头部位，地线也直接到插头部位了， 但是火线要经过这个开关才能到达这火线，所以说我们按一下导通了，这个插座就有电了，再按一下不导通了，这火线就断掉了，通不过来，所以这边就没电了。 这就是第一种接法，作用是带开关的，可以控制通断。再来说一下第二种接法，也就是说我们家里插座里面还有一根线， 就是说这个手我们可以按着开关控制家里的灯，这边是正常通电的，但是这个开关可以关闭，打开家里的灯，随着作用模一样，如果像这种的话，我们直接把这个 l 线接到插座上面， 等于说这电直接到插座上了，但是我们可以银根火线导到开关上面，就把这个灯的控制线接上去，就像这样 这个手插座有电灯的火线需要做开关来控制，在家里灯一般的零线是直通的，一般的只需要一根火线来控制。第二种接法就这样子的， 所以说插座开关接电线正确的接线方法就这样子的，你们学会了吗？就这么简单啊。
1848张应生家电维修
00:50查看AI文稿AI文稿这种无孔带开关的插座怎么接线？今天我们来完整演示一下，这个是入户的总开关，这个是个灯泡，这个是无孔带开关的插座，首先接一个地线到我们的地线端，我们再接一个零线到插座的零线端，再接一个火线到插座的火线端， 我们灯的控制线去接到我们的 led 控制线端，这样的话就可以了，我们来上电视一下，再来试一下插座， 这种插座还有一种接法，就是让这个开关控制这个插座的通断，那这样的话我们灯就不用了， 这句话只需要把我们的火线调过来，接到我们这个 l 二极限端就可以了。 好，今天的分享就到这里了，你学会了吗？
6053匠多多官方号
02:05
05:55查看AI文稿AI文稿像这种一开五孔的，你就考虑这个插座和开关他俩是不是一路的？这不是插座吗？这不是开关吗？那再去做的时候你想要实现什么？这个开关控制的是灯，还是这个开关控制的是插座？ 这个开关控制的是灯？控制灯。那再去做的时候这里就有两个问题啊，首先这个插座和这个灯的电源是不是一路？ 不一路？不一路，那不一路那就是一个插座带一个开关吗？这里跳一下就好了。你这里不能跳啊？他不是一路，他能怎么能跳呢？你正常的去做的话，那我们这上面火线是不是 g l？ 零线是不是 g n 啊？听一下，我就简单的画一下啊， 这个不就是地下？现在是不是插座里面有电源啊？他现在开关开关里面他和这个是不是一路？不是一路那就相当于插座是插座的，开关是开关的，他设计的，不知道算不算一路啊？这个东西再去做的时候是你去定的，就是我们水电工去定的，你要不要做成一路？ 不是一路的话，比如我们这边这个地方他有灯，这边是电箱啊，我这个开关要控制这个灯，他要是不是一路的话，你正常再去做的时候零火线怎么做？零线的话是不是直接进灯啊？对， 火线啊，火线就进开关，火线是不是进开关？我们实际当中再去做的时候，是不是零线和火线是不是他俩一起都进了这个灯？对， 但是这个火线进到灯，是进到灯的线盒里面，没接进灯泡里边。对，他是经过灯，是不是经过灯？他再去做的时候，他从这个开关是不是要控制这个灯？他是不是应该有根控制？那是不是这个位置他应该有根控制线？对，控制线这个开关里面是不是得还有火线？对，那是不是相当于我们还要把这根火线从这里过来？ 那是不是这样就结束这个地方？零线、火线、地线，那是不是从电箱里面再出来一步？零线、火线、地线进到他相当于火线从这里再过来一个。哦，他要，他要重新进啊？这个零线是不是从这里过来？插座是一路，灯是一路，这是分开的吗？你要的是分开的，不就是他俩是一路？ 他俩是一路，然后跳一下线就好了。他俩是一路，那我们是不是零火线就共用一路？电源的话是不是零火线共用？他俩要是一路的话，那我们是不是把火线？这根火线是不是直接这样跳过来就好了？ 但是他的零线怎么办？零线不管他零线不管他灯里面没零线，零线的话就是零线接灯就好了。那他不又分开了吗？把这个零线，不不不， 这根零线你要从这里去接零线，他就分开了，他就不是一路了。那他零线要从哪里去取啊？走这里，走中间，走中间去取。那怎么取？这里是插座，这里是灯，你能从这里破开去接线吗？就是就是就是。嗯， 能不能破开去解决？零线应该怎么取？我火线是不是取的插座的火线？对对对，那我的零线也得取插座，你不能取他的零线就跟他没有任何关系了，相当于再去做的时候，这个就跟他没有任何关系了。 家里有零件的话，从这里，从这个他再去做的时候，他得这样去做，那相当于你的火线是不是从这里去取啊？对，这个开关控制这个灯，这根控制线是不是必须得有啊？控控制线不动的灯里面没有零线怎么办？这根零线从哪取？这个零线就得从这取过去，这里取过去。 那你绕了一下是吧？啊？不绕没办法，你不能从电箱这个往这边，他要是这个电箱在这呢，我只是画的比较近而已。老师让他再去讲的时候，这里是电源，这是灯，这个地方是开关。那我们再去做的时候是不是讲过零线是直接进载的？是不是零火线都进载？火线控制线下开关， 零火线是不是进灯？火线控制线是不是下开关？是不是这样的？对，是不是相当于火线？是不是从灯灯的线盒里面过路？对，他只是过路。这样去做的时候呢？ 相当于你把这个零火线进开关，然后他那个就是零线箱里从那个插座里面然后接过去的。这个地方再去做的时候也是一样啊，这里是电源，这个地方是灯，这里是开关啊。这个和这个的区别是什么？他把零火线相当于进了开关， 你这个边上不有个插座吗？不就相当于零火线进插座了吗？现在的话是不是相当于零火线已经在开关里面了？他俩不是一体的吗？这里不是一个一开一口的吗？对对，他是不是相当于这是一个盒啊？是不是相当于零火线？现在已经在开关里面了。灯里面需要什么？ 控制线加火线，灯里边需要控制线加火线，那开关里面需要啥？那里面需要控制线，还需要啥零线？好家伙，那灯里边需要火线，控制线，那开关里面要啥？你自罚啊。我们开关里面他需要火线和控制线啊，灯里面呢？他只需要零线和控制线， 那我们现在是不是零线和火线进开关了？那开关里面是不是有零火线了？灯里面需要什么？控制线和零线？那是不是控制线和零线？那我们再去做的时候是不是相当于得把这根零线进到灯，控制线进到灯， 其实一个是零火线进灯进下开关，一个是零火线进开关上灯。但是现在市面上好像出了很多那种新款的那些插座， 这新款的插座原理是不变的。插座里面有什么？这个插座里面是不是就是零线？火线，还有地线？插座的话是不是就这三根线？插座里面就这三根线不变了？谁来了这插座里边他也就这三根线， 我看网上有很多那种认都不认识的那些，你不管什么样的插座，家庭里面大部分都是单向电，插座的话，基本上都是电压二百二的，就是他里面必须需要零火线。 那地线有没有啊？地线，农村的话没有。对，农村老家是不是没有？但是你现在县城里面这些房子这些小区啊，都有地线， 那是不是相当于不管什么时候，插座里面就这三根线？插座里面就是火线、零线，地线，插座里面就这三根线， 没有其他的线。开关你就考虑我的开关的电源，像这种一开五孔的，你就考虑这个插座和开关，他俩是不是一路电源？他俩要是一路电源，那是不是相当于火线？直接是不是可以借用？他俩要是不是一路呢？插座是插座的，开关是开关的，你就把他俩分开就行。
129水电工李老师
