600×150的桥架怎么做斜三通

一般我们叫做意境三通，总下料尺寸等于桥架边高加桥架宽度加桥架边高，斜边等于桥架边高程一点四一四，可以参考网上这张图计算。

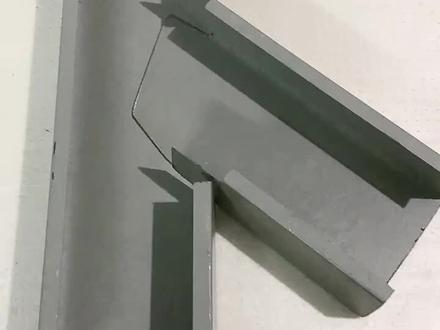

好多哥们的评论说要看行人通，然后咱们今天说一下，首先我们前面留三到五公分固定螺丝，在这个点咱们做一条垂直线， 然后我们拿底宽乘以零点八二，等于呢八点二公分，十公分的底方啊，这一段是八点二就可以了，总的切口是八点二，然后我们侧面也留三到五公分固定螺丝， 这个呢是我们复桥架的这一片，我们可以从这里给他切过来，稍微留窄一点，但是为了大家更容易明白，所以说呢，我这里做了条中心线就没切啊，然后我们量下最长的这条斜边长度是多少， 然后斜面长度多少，我们这个切口就是多少。然后呢我们这里做好啊，把这里放上去，这里呢我们掰过来打上固定螺丝啊， 可以看一下，这边呢我们也是一样，掰过来打上固定螺丝，这个就是底部打上固定螺丝，这就是一个四十五度斜旋操。如果说下节想看什么评论区？

今天学习的是转弯斜下三通，先看实用效果 开始教学。先从转弯开始，从中线两边画出桥架的宽， 左边横竖十公分连接对角画斜边，右边画十公分，往返十四点一公分，画出斜边，斜边随意留个固定耳朵，斜边底面留出包边，蓝色线条打磨，蓝色区域切除 切割打磨后展开合上固定螺丝，进行二次划线切割， 画出对接桥架的宽，再横竖十公分画出斜边。从转弯中线点画四公分，画出斜边关联下坡三通， 蓝色线条打磨，蓝色区域切除，方便大家理解。进行的二次画线熟练，可一次成型。 切割打磨后展开主桥架，完成副桥架画线，即手五公分画出斜边，得到固定螺丝的耳朵，继续画十四点一公分，连接对角画出斜边， 斜边留出包边，再从底面画线十公分连接对边，底面线上来画线四公分，往前留出固定螺丝。耳朵， 耳朵没有尺寸要求，能打上螺丝就行。切割打磨后的效果补充一下，包边切掉直角，把它展开。底面流出的十公分是下坡起算点， 套用四十五度系数，根据你们现场情况做坡度合在一起固定螺丝，我们来看效果。

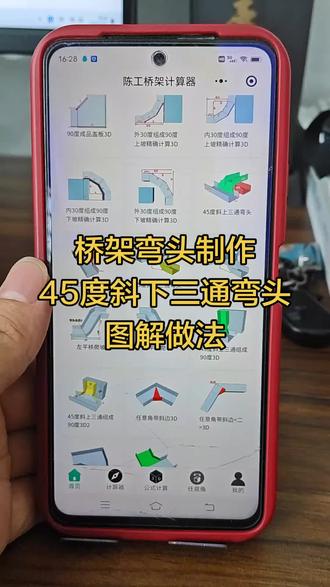

四十五度斜下三通弯头制作，任何规格都可以做 图解，做法可放大缩小，进入三 d 模型。三百六十度旋转斜桥架更简单，进入画线模式，一步步交画线，有文字描述说明。

今天学习的是转弯斜向三通，先看实用效果， 开始教学。先做转弯，从中线开始，两边画出桥架的宽，左边退时横竖画斜边，右边退时画十四点一斜边， 斜边留个包边，蓝色区域切除蓝色线条打磨都标有尺寸，没理解可暂停观看。 切好后把它展开，后面中线位置也要记得切个小角，把它合上，固定好螺丝，还要进行二次划线。 继续从转弯点开始，画出对接桥架的宽，同样往后横竖十公分，画出斜边 中线，另一边画四公分连接底部画出斜边依旧是蓝色区域切除。 切好，把耳朵展开四十五度固定螺丝，二次画线是防止它散开，影响效率。来到富桥架画线，先画十四点一公分，再画竖线连接斜边 鞋边随意留个包边，在底面划十公分，划线到另一边， 这里的十公分就是爬坡的起算点，这边往后切掉四公分，再随意留个固定螺丝的耳朵，切好后把它展开， 这是四十五度的上弯，已知了起算点，根据你们现场情况来做爬坡就行，看效果。

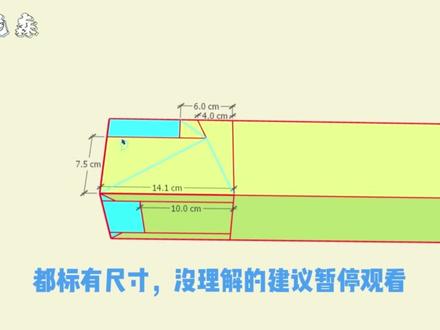

今天学习的是等进斜下三通，先看实用效果 开始教学，一分钟教会大家底边和边高相同的斜下三通。 先画副桥架骑手十四点一公分垂直画出辅助线，退四公分，画出斜边，退六公分连接七点五平行线画出斜边 桥架底随便留个包边包边切斜角，桥架底耳朵只留十公分，另一边画法相同，蓝色区域切除蓝色线条打磨都标有尺寸，没理解的建议暂停观看。 切割打磨后取掉辅助线后的效果，把它展开固定耳朵，组装时再打开 流出的底面耳朵为起算点。主桥架在底面先画出副桥架的宽左右十公分，画出斜边桥架边截取四公分，切割好，把耳朵展开四十五度，主副桥架就完成了。 已知了起算点，根据你们现场情况做下坡合并固定螺丝就完成了。我们来看成品如何？

今天学习的是转角漏斗，先看实用效果 开始教学。 先从底面开始，随意留个耳朵，横竖十公分，画出斜边， 划线到条架边，退十公分，再往前划十四点一画出斜边，斜边留出包边和耳朵包边记得切割斜角蓝色区域，切除蓝色线条，打磨 切好把它展开，继续下一条。继续。先起手十公分，再横竖十公分，画出斜边依旧蓝色区域，切除线条，打磨切好展开，继续下一条。 先随意留个耳朵，再画十四点一公分，向上画十公分，连接斜边，斜边留个包边耳朵 蓝色区域，切除蓝色线条，打磨另一边从底面画线过来，留出十公分，切好打磨后把它展开，继续下一条， 起手十公分，再画十四点一公分，依次画出斜边尾巴处留一个盖子一样的耳朵。没理解的建议暂停观看细节。 另一边直接留包边，包边切角，不然组装时很难办。切割打磨后把它展开。想看其他规格的评论区留言，我们来看效果如何？

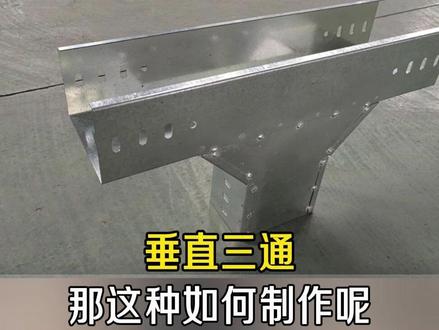

这是一个已经做好了垂直三通，那这种如何制作呢？首先主副桥架的规格是一样的，然后在主桥架上确定好副桥架的边高对应的位置，然后左右两边取一样的边高长度的位置，这样就有了以边高为长度的等腰直角三角形，然后立起 副桥架，留好舌头，然后取刚刚的等腰三角形斜边长的距离，这个切软不切断副桥架，切掉顶边沿边，然后折在一起。
