你家墙上的插座输出的是两百二十伏交流电,而工厂里的大型设备铭牌上写着三百八十伏、两百二十和三八零。他们是两套独立的发电系统吗? 为什么偏偏是这两个数字?他们之间有没有某种数学关系?要回答这些问题,我们得先从一根线圈和一块磁铁说起,看看电究竟是怎么产生的。 发电的本质是法拉第电磁感应定律,当穿过线圈的磁通量发生变化,线圈两端就会产生电压,变化越快,电压越大。最简单的发电机就是一个线圈在云墙磁场中旋转, 为什么转一圈恰好产生一个正弦波?我们一步步看,穿过线圈的磁通量,取决于线圈平面和磁力线之间的夹角 fatter。 根据磁通量公式, f i 等于 b a cosine fater b 是 磁感应强度, a 是 线圈面积 c t 是 线圈法线与磁场的夹角。 zeta 等于零度时,线圈正对磁场磁通量最大。 theta 等于九十度时,线圈测对磁场磁通量为零,线圈匀速旋转。 theta 等 omega t。 所以 磁通量按鱼弦规律变化,但电压不是磁通量本身,而是磁通量的变化率。 g e 等于 d fire 比 d t 等于 b a omega c omega t。 想必讲到这里,大家已经明白了正弦波的来源,也就是余弦函数求导得正弦函数。 请记住我们前面提到的法拉帝定律,电压使磁通量变化率。下面我们将从四个关键位置可以验证,为什么线圈转一圈恰好产生一个正弦波。 c 等于零度,磁通量最大,但此刻磁通量到顶了,正在从增转减变化率过零,电压等于零,就像抛球到最高点位置最高但速度为零。贝塔等于九十度,磁通量穿过零点,正在以最快速度减小 变化率。最大电压等于峰值,就像球经过终点时速度最快。 c 塔等于一百八十度,磁通量到达负极值,再次到底了。变化率过零,电压等于零。 c 塔等于两百七十度,磁通量再次过零。反方向以最快速度增大, 电压等于负峰值。转满一圈回到特特,等于三百六十度回到了零度位置,一切重复,所以线圈转一圈,电压恰好完成一个完整的正弦波周期。我们令峰值电动式 e m 等于 b a omega。 最终得到公式, e 等于 e m c omega t。 这就是最基本的单相交流电。一根线圈产生一个正弦波,看起来够用了,对吧?但问题来了, 单相交流电驱动小功率设备,比如灯泡、风扇、手机、充电器等是没有问题的,但一旦用它驱动大功率电机,问题就暴露了。我们来看单向电路在纯电阻载下的顺势功率。功率 p t 等于 e m 乘以 i m 乘三、 omega t 的 平方 化简可得, p t 等于 e m 乘以 i m 除以二,再乘以一,减去 cosine 二、 omega t。 从公式中可以看出,功率在零和峰值之间剧烈脉动。为什么功率脉动会影响电机?因为电机的转矩和功率直接相关。 功率等于转矩乘以角速度, t 等于 t 乘以 omega。 其中 omega 由电源频率决定,基本恒定,所以功率波动等于转矩波动。功率跌到零的那一瞬间,转矩也跌到零,电机转轴失去驱动力,紧接着功率又冲到峰值, 转矩突然拉满,转轴被猛拽。这种一松一紧,反复交替,转轴就在持续抖动, 对于精密加工设备来说,这是不可接受的。问题的根源在于功率表达式中的脉动项 cosine 二 omega t。 正是这个余弦项在制造麻烦,它让功率在零和峰值之间来回跳,有没有办法让它消失? 数学告诉我们,只要各向的脉动项在圆上均匀分布,其矢量和恒为零,因此我们可以利用多个项位错开的震弦波叠加,从而把脉动项互相抵消。 但这里有一个容易忽略的陷阱,因为 sine omega 加 five 的 平方展开后变成 cosine r omega 加 r five 相位 five 前面也成了二。换句话说,电压波形之间的相位差到了功率表达式里会被放大两倍,变成 r five。 先是两相相位差一百八十度,一百八十度乘以二,变成三百六十度,等于转了一整圈回到原点,两条曲线完全重合,两相无法缔消。再试三相,相位差一百二十度。 三个脉动相的初始相位分别是零度、一百二十度、两百四十度乘以二,之后变成零度、 两百四十度、四百八十度及一百二十度。三个向位恰好在圆上均匀分布,间隔一百二十度,三者之合等于零,脉动完美抵消总功率,变成长束。 三项是满足功率恒定的最少线圈数,一百二十度是唯一正确的项位差。这不是经验摸索的结果,而是数学的必然。这个鱼弦抵消的结论值得严格推导一遍。三项的每项顺时功率分别如视频中所示,三项总功率等于三者之合, 长竖项没有悬念,关键是三个鱼弦脉动项能否抵消。把他们单独拿出来,只需证明三个鱼弦项和为零。 注意,四百八十度等于三百六十度加一百二十度。所以 cosine r omega 减四百八十度等于 cosine r omega 减一百二十度。现在对后两项使用核插画机公式, 因此三项之隔等于零。对任意时刻 t 均成立,将其带回总功率常数,脉动向完全消失,总功率恒定不变。 这个结论还可以用更优雅的方式理解。把每个鱼弦看作单位,圆上一个旋转向量的十步, n 个向量均匀分布在圆上,它们的矢量和恰好构成一个封闭的正多边形,合力为零。 三项只是这条普氏定律的一个特例,但三项之所以成为工业标准,是因为它是满足功率恒定的最少线圈数。而四项六项虽然也能离消,却需要更多铜线和更复杂的接线,得不偿失。明白了这个原理,发电机的结构设计就有了方向。 不过真实发电机有一个关键的结构翻转,但真实的发电机恰好相反。线圈固定不动, 磁铁在线圈里旋转,为什么要反过来?因为线圈输出的是大电流,如果线圈在转, 就必须通过碳刷和滑环把电流引出来。大电流下,碳刷会严重磨损发热,维护成本极高。而如果线圈固定,就可以直接用导线引出,简单可靠。转子只需要通入小电流来产生磁场, 用滑环引入力次电流毫无问题。两者物理效果完全相同。固定的外圈叫定子,旋转的内心叫转子,在定子铁心上均匀嵌入三组绕组, 分别标记为 abc。 每组绕组占据两个对称的槽位,互差一百二十度。转子是一块永磁体或电磁体, 由圆动机、水轮机或气轮机驱动旋转。转子旋转时,旋转的磁场依次扫过三组绕组,在每组绕组中感应出象位,依次滞后一百二十度的电动式 洁面图上,线圈用两种符号标注,实心圆点表示电流流出。直面想象一只箭朝你飞来,你看到的是箭尖。 叉号表示电流流入纸面键离你远去,你看到的是键尾的十字预毛。同一组线圈的两个槽位,一个标实心圆点,一个标叉。这是因为电流从一侧流入线圈,绕过去之后从另一侧流出,方向正好相反。 其中标识星源点的槽位是线圈的首端,将来引出接到火线。标叉的槽位是线圈的尾端,将来会入中性点。当转子匀速旋转, a 向线圈首先达到峰值,经过一百二十度后, b 向达到峰值,再过一百二十度, c 向达到峰值。 三项电动式的数学表达式为, e a 等于 e m c 欧米伽 t, e b 等于 e m c 欧米伽 t 减一百二十度, e c 等于 e m c omega t 减两百四十度。这就是三项交流电。三条波形形状相同,等间距排列。三组线圈各有两个端子, 我们把它们分别叫做首端和尾端。现在做一件关键的是把三组线圈的尾端全部接在一起, 就像三条河流汇入同一个弧,这个汇合点就是中性点。为什么要这样接?因为三项电流有一个天然的数学性质, 在任意时刻,三项电流之和恒为零,即 i a 加 ab 加 i c 等于零。比如某一瞬间, a 向流出十 i b 向流出负三安培, i c 向流出负七安培,加起来正好是零。 这意味着从三个尾端汇入中性点的电流永远自行平衡,互相抵消。中性点不会积累电和,也不需要额外的回路来排水。 这种接法叫做新型连接。三根线圈像字母 y 的 三笔交汇于一点,接好之后,三组线圈剩下的三个手段就是引出来的三根线,这就是我们说的 abc。 三根象线,工程上也叫火线。 如果再从中性点额外引出一根线,这根线就叫零线。不载平衡时,零线上电流为零,它的作用主要是提供一个稳定的定位参考点,以及在负荷不平衡时承担少量不平衡电流 及安全保护作用。三根火线加一根零线,就构成了日常使用的三项四线制。有了这个结构,电压的取法就有两种, 第一种是向电压 u p 任一根火线到零线之间的电压,这就是家用插座的两百二十伏, 你家里的用电就是拉了一根火线和一根零线。第二种是线电压 ul, 它代表的是任意两根火线之间的电压,这就是工厂设备标注的三百八十伏。大功率设备直接接两根火线。两百二十伏和三百八十伏来自同一台发电机,同一个三项系统, 区别只在于你从哪里取电。火线对零线是两百二十,火线对火线是三百八十。到这里就为大家说清了三相电和单相电的区别,但三相电与单相电比有哪些优势呢? 优势一,功率恒定。回到最初的问题,单相交流电会导致功率脉动功率周期性归零,从而辗转跟着归零。 因此电机反复失力发力,导致转轴、轴动。三项交流电功率恒定,转矩始终不变,电机能够运行安静、平稳、高效, 这是三项电被发明的根本原因。优势二,节省导线。单向传输一份功率需要两根导线,一根去,一根回。如果要传输三份功率,单向需要六根线,而三向只需要三根线,因为零线可以省掉电流,必须形成回路。只有三根线,电流怎么回去, 关键在于这三根线同时既是去路,也是回路。三项电路里,一根线送电出去, 另一根线专门把电流送回来,分工明确,三项电路不一样,某一时刻,哪几项的电流流向负债就为正,哪几项的电流承担回路把电流送回电源就为负。 三项之间互相借用对方的导线,当回路轮流交替。比如某一瞬间, a 项流出电流为十安培, b 项为负三安培, c 项为负七安培。这十安培从 a 线出发,经过赋载后,三挨沿 b 线返回,七挨沿 c 线返回, 正好收汁箱底,而 a 加 i, b 加 i, c 等于十加负,三加负七等于零。易尔霍夫电流定律满足回路完整,任意时刻都是如此,三根线两两之间始终构成完整的电流,回路根本不需要第四根专用回线, 同样的传输功率同采用量节省约百分之二十五。对于动辄几十公里的输电线路,这是巨大的经济优势。整个电力系统的股价就是三项交流电, 它不是某个工程师拍脑袋的设计,而是数学给出的最优解、最少的线圈数、最少的导线、最稳的功率输出。
粉丝8.5万获赞27.2万

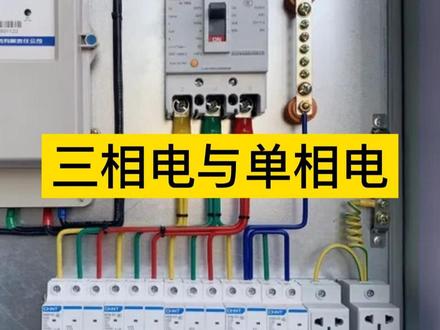

三相电和单相电有什么区别?首先三相电就是我们平时说的三百八十伏动力电。常见的是三相四线,分别是红、绿、黄三根火线和一根蓝色的零线,也可以用字母区分 abc, 三根镶线能代表零线。另外一种是三相五线, 在三厢四线的基础上加一根地线。无论是三厢四线还是三厢五线,都可以提供两种电压,一种是任意两根火线之间的电压等于三百八十伏,称为线电压。另一种是任意一根火线与零线之间的电压等于两百二十伏,称为相电压。我们平时说的单相电, 指的就是任意一根火线与零线之间的相电压两百二十步。在日常生活中,电灯、电视机、电冰箱、电风扇等家用电器都是用的单相电。

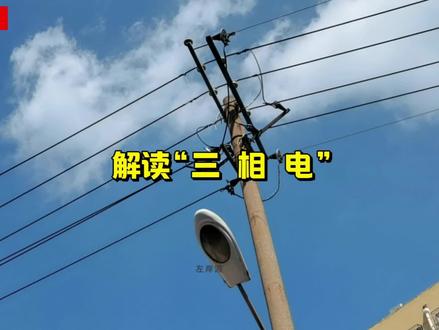

三相电是我们在生活中经常听到的一种说法,那么到底什么是三相电呢?想要了解三相电,就不得不提单相交流电。首先我们来看看单相交流电是如何产生的。 这是一个发电机,我们使用一根导线将其缠绕成两个线圈,并将其两端连接在一起,形成闭合回路。 现在我们在线圈的中间放置一个磁铁,当我们开始旋转磁铁时,线圈便会切割磁感线,从而产生感应电流。 电流的大小和线圈在磁场中的位置有关。当线圈和磁极平行时,不切割磁力线,不产生电流。当线圈与磁场垂直时,切割磁力线最多,电流最大,再由最大到零 再继续旋转,则切割磁力线方向开始改变,电流方向也随之转变。如此不断的循环旋转,就产生了大小和方向不断变化的交流电。 如果我们将旋转过程中电流大小汇聚在图标上,那么将得到一个正弦波。因为只有一组线圈,所以只产生一箱交流电,故称为单向交流电。 如果我们将一盏灯连接到电路中,我们会看到它的亮度会一直增加到峰值,接着亮度降低直到熄灭。 但是当周期的后半程通过时,灯泡的亮度会继续增加,达到峰值后再次减小,如此周而复始。如果使用高速相机拍摄灯光,就会发现灯光在不停的闪烁。为了改进这一点,我们可以在发电机中添加另外两组线圈。 把三组线圈以间隔一百二十度角进行配置,就可以得到互差一百二十度的相同电压、相同频率的三项交流电。 三项制供电与单相制供电相比,有许多的优点。由于三项电的三根导线中电流存在一百二十度的向位差,使得电流在传输过程中的波动相互补偿,从而降低了线路的损耗,提高了电能的传输效率。 打个比方,三相电就像是三个人齐心协力拉一辆车,力量相互补充和配合,使得前进更加稳定、高效。而单相电则像是一个人独自拉车,力量有限,且容易出现波动和损耗。 在发电方面,三相交流发电机比相同尺寸的单相交流发电机容量大。在输电方面,如果以同样电压将同样大小的功率输送到同样距离, 三项输电线比单项输电线节省材料。在用电设备方面,三项交流电机有结构简单、体积小、运行特性好等特点。 为了尽量使三项电路用电平衡,在一座大楼或大院中,三项均匀分配于各楼层的用户。 对于每个用户,入户的只是三项中的某一单项电路,进入每户的是三根线,一根项线 l、 一 根中性线 n 和一根起保护作用的接地线。 pe 家庭中一般使用的是单向电,但有些大功率设备,如电热水器、电路等会使用到三相电。 这是因为三相电在同等功率下相比单向电更稳定,而且可以减少导线洁面,减轻电线的负担,提高设备的运行效率。

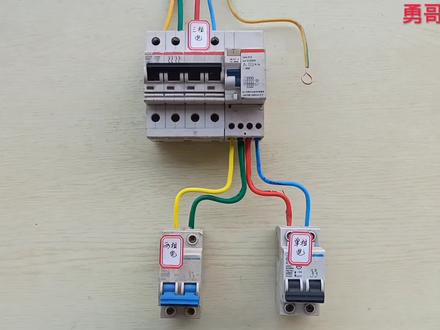

学习电工就要搞清楚什么是三相电、两相电和单相电。我以三相五相制为例,三相电就是三根火线、一根零线和一根地线组成, 主电能直接经用户的总开关。三相电的电压值为三百八十伏,可以直接供三相三百八十伏用电器使用。把三根火线中任意两根火线接入二匹空开,那这个二匹空开所提供的用电性质就为两相电。因为两根火线之间的电压为线电压, 所以这个二匹空开提供了两相电,他的电压值也为三百八十伏。常用的两相电焊机、两相电加热管等用电器,他们的额定电压都为三百八十伏。把三根火线中任意一根火线和零线接入一个二匹空开或者漏宝,他的用电性质 就为单相电,火线与零线之间电压为向电压,电压值为二百二十伏。供电。饭锅、电灯等二百二十伏用电器使用。进伏地线直接接入电箱接地盘,用电区域内所有用电器的地线都要和电箱接地盘可靠连接。 这就是三相电、两相电和单相电的相关知识,每天分享一点水电知识,欢迎点赞加关注!

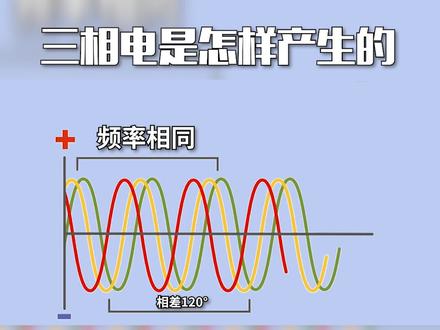

发电机的发电功能主要依靠转子和定子。发电机的定子磁体中放着三个间隔为一百二十度的相同线圈,转子转动时,导线切割磁杆线就会产生电流,由此得到了三相电。由于切割导线的长度及速度都相同,我们就会得到频率完全相同 的三组电流。不过因为三个线圈的相位角相差一百二十度,所以说三相电是由三个频率相同而彼此相差一百二十度的单相交流电合并而成的。

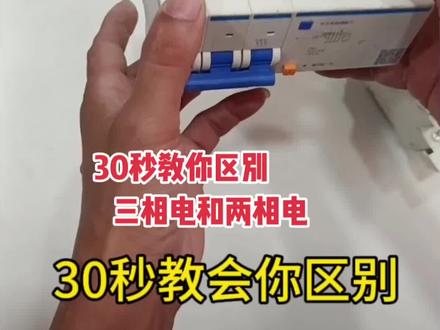

这个呢,你看这个就是三相电,很明显,你看区别特质很明显啊。这个端口你看一二三四, 最前面三火线,一个零线,也就是三百八十伏,你看他的按钮也是,你看一二三,你要看这样的长相的,你家里绝对是三相电啊,或者你店里面绝对就是三相电啊,那么两相电呢?他就好区别,你看他就两个档口,你看一个档口,两个档口他的开关的就一个, 你看,哎,那么呢,你看一个火星,一个年薪二百二十,简单吧,右上方点个关注,经常看我分享装修小知识,谢谢。
