电动开关门器和门禁联动怎么接线
感应门的门禁应该如何接线？今天一个视频教会，大家映入眼帘的是门禁机出门开关和一个电源和一组四芯的线子。 下面我们开始接线人脸识别机上面。首先我们找到红色和黑色的两根线，这两根线就是电源线，我们把它拨开， 然后再找到我们的信号线 a o 和 c o m， 白红是 a o， c o m 是 白黄，我们找到白红和白黄，白红白黄看一下， 只要找到 a o 和 c o m 就 可以哈。每个门禁机的线都不太一样，你接的哪根是电源线？一定要记住，我们这个四芯的线子是红黑蓝黄就是红接红，黑接黑黄接黄， 然后我们蓝色这根就接白红 a o， 黄色这根就接白黄。 com 也就是公共端，如果出门开关的话，你可以接一根 a o 和一根电源的负极，也可以找我们门禁机上面的出门开关。我们门禁机上面的出门开关是 t n d 和 b t n， 找到黄灰，这是黄灰，再找到黑，这两根是出门开关的线，你找出门开关的两根线也可以，每个门禁机都不太一样，你直接接 an o 和电源的负极也行。 大家再看一下哈，这边的四根线是我们要到这个感应门的大梁里面的，也就是电源线和信号线，这两根线是出门开关的线，也就是在人脸识别后面的，就是在室内的出门开关线。 我们先把出门开关接上，不需要分正负哈， 卡上去就可以了。然后到控制器的这个地方来，因为我们这个是人脸识别，所以说我们要找一个电源线，他不能直接用控制器上面的电哈，这个一定要记住，找一个十二伏的一个电源，我们的红黑是电源， 这个是分正负的哈，红色我们接这个粉色，黑色我们接，白色 这个是我们的一个电源线，然后我们这个信号线应该怎么接呢？看这里控制器上面有一排端口，正常来说一般的控制器他二号是门禁信号， 四号是公共端，但是具体得看你这个电机的品牌哈，每个品牌他的接线方法都大同小异哈，都不太一样。 然后我们的这个蓝色的线是 a o， 然后我们蓝色的线就接到二号端口，黄色的是 c o m， 我 们就接到四号端口，公共端 控制器上面我们只需要接这两根就可以了。把端口插回去，把电源线固好，然后把咱这个人脸识别给它插上去， 插上去之后我们把自动门的电源和门禁机的电源都插上，二百二的电 关到位之后，我们扫脸试一下，扫完脸之后门自动打开，打开过个两秒钟左右他会自己关闭， 然后我们试一下这个出门开关，按一下门自动打开感应门接门禁，是不是很简单？感觉有用的，老板点赞收藏。
粉丝1.5万获赞2.7万
相关视频

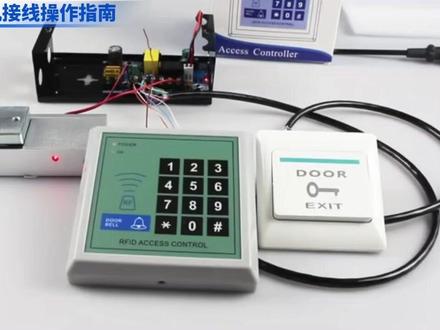

03:42查看AI文稿AI文稿我们现在来讲一下这款指纹机的接线，然后门禁系统呢，就包含这个门禁电源，门禁机磁力锁和出门开关。这个磁力锁，门禁机出门开关都是需要接线到门禁电源上。我们先来进行这个指纹机的接线，指纹机后边是需要接四个线， 红、黑、白线和蓝色的线， 红线是十二伏，对应门禁电源的十二伏红线，接门禁电源的十二伏 黑线 g、 n、 d 和白色的线。 com， 这两根线并起来接门禁电源的 g、 n、 d， 蓝色的线是 n、 o， 对 应接门禁电源的 p、 u、 s、 h。 门禁机接这四个线就可以了。然后我们来接磁力锁，磁力锁接线是分正负的，红线，正极黑线是负极，磁力锁的正极接门禁电源的 n、 c。 磁力锁的黑线负极接门禁电源的 c、 o、 m。 然后我们来接下出门开关，出门开关是两个端口，是不分正负，分别接到门禁电源的 g、 n、 d 和 p、 u、 s、 h。 上。先来接一个 g、 n、 d， 另外一条线接门禁电源的 p、 u、 s、 h。 我们在接这两个端口的时候，上面会有其他的线，然后我们接的时候不要把之前的线给碰掉了。 好了这个接线就完成了，我们现在来通一下电，门禁电源接二百二十四， 接好之后磁力锁的灯亮，然后我们来试一下开关，开一下磁力锁的灯会灭，然后我们接线是正常的，接线就完成了。
26帅帅
02:07查看AI文稿AI文稿今天给大家分享一下电动天弹簧如何接人脸识别门禁。首先找到我们人脸识别的 a o， a o 是 白色，绿色是 com， a o 是 白色，绿色是 com， 这两根就是我们的信号线，这两根 一根红色，一根黑色是我们的电源线，现在我们开始接线，我们准备一根四芯的线子，我们红色就接红色，黑色就接黑色，白色是 a o， 白色我们接蓝色， 绿色是 c o m， 我 们接黄色的这根线子，这个时候不要先缠绝缘胶带，再找一根两芯的线子接一个出门开关，一根接到我们电源的负极， 另外一根接到我们的 a o， 也就是白色的这根，现在我们用绝缘胶带把它给缠紧， 接完这头我们接另外一头，另外一头是四根线，我们先接电源线，电源要取一个十二伏的门逆专用电源， 红色接粉色，这个根据你电源的这个情况来定哈，我们粉色是正极，白色是负极，接错了，人脸识别没有电好，这样接好了，接完电源线之后，我们接信号线，看这里，首先找到我们这边 十二伏加十二伏减手动模式，门禁进低，我们把它给卸下来， 蓝色的这根线接门禁信号，黄色的这根线接十三， g n d。 我 插上再看一遍，蓝色的线是十二，黄色的这根线是十三，再看这边 蓝色的十二是门禁，十三是 g n d。 现在我们通电测试门禁机通电，现在我们试一下人脸识别， 打开之后门自动关闭，关闭后自动落锁，按一下出门开关， 这样我们的天坛黄接人脸识别门禁就接完线了。感觉有用的老板点赞收藏。
115福帅型材自动门
01:45查看AI文稿AI文稿第一步，门禁机接线，门禁机只需接十二 v、 g、 n、 d 和 no 三条线，先接十二 v， 再接 g、 n、 d。 第三条 no 门禁机接线完成。第二步，电源接线，门禁十二 v 接电源，十二伏 门禁 g、 n、 d 接电源 g、 n、 d 门禁 no 接电源 push。 第三步，磁力锁接线， 红线接 nc 端口，黑线拼接在 gnd 端口上。第四步，开关接线需要接两条线，把两根线头拧在一起， 一根并连电源 gnd， 一 根并连电源 push。 第五步，测试接线是否成功，开关，开锁测试刷卡开锁测 试密码，开锁测试，接线完成。
155自动门技术顾问
02:07查看AI文稿AI文稿电动天弹簧加装人脸识别门禁接线教程，我们先找一根四芯的线子，然后把我们的人脸识别打开， 人脸识别，我们找到十二伏和 g、 n、 d， 再找到 i o 和 c o m， 就这四根线，红色的是我们的十二伏红，接红黑色的是十二伏负极，白色的是 nao， nao， 我 们接蓝线，绿色的是 c o m， c o m， 我 们接黄线，十二伏负极，十二伏正极 a、 o， c o m。 接四根线，人脸识别后面的线接好之后，我们把线顺过来，找到另外一头，另外一头我们找到 黑红两根线，然后再取我们一个十二伏专用的煤气电源，红色的这根线我们接煤气专用电源的粉红色，根据你买的那个煤气电源来定哈。我们这个粉红色是正极，白色的是负极，白色，我们就接黑色 电源线接好之后我们接信号线，大家看这里有一个门禁和 g、 n、 d， 我 们人脸识别的 a o 就 接门禁，人脸识别的 com 就 接 g、 n、 d， 我 们插回去看一下，蓝色的是十二号，十二号是门禁，黄色的是十三号，十三号是 g、 n d。 下面我们通电， 点右下角，再点用户管理注册用户，我们点这个，上面是录人脸的， 录完人脸我们点保存，然后返回，再返回扫脸。门打开， 打开之后门会停留两秒钟左右自动关闭，这样我们的天弹簧加装人脸识别接线教程就完成了。感觉有用的老板点赞收藏！
36福帅门业
03:29查看AI文稿AI文稿来，兄弟们，我们今天看一款门禁遥控器，遥控器分为接收器和遥控器是配对使用的，这是一个接收器， 看它上面有一个学习用的按键，然后它的接线正极、负极 n o com， n c， 我们可以把这个接收器看成一个需要接电的出门开关，那我们接线就好接了，我们需要接四根线， 两根电源正负极，另外两根接长开端口 o 与 com， 这是我们的门禁电源，我们这个指示灯呢就当成是锁。现在我们把 接收器的正极负极接一下，然后 com 与 eno 接到门禁 这个专用电源上面的 p 写与 g n d， 你 会发现有两个线是并在 g n d 上面的， 实际上我们接线的时候也可以在这头把康与 g n d 并在一起，那我们就可以实际上可以三根线就可以了。好，现在通电来试一下。 这个接收器是通过按键来学习遥控器的，我们先多按几下这个按键， 把这个接收器之前的遥控器给它清掉，然后按一下这个按键红灯亮，这个时候按一下需要学习的键，红灯灭了就学习上了。 下面我们来按一下，按一下之后它闪了，我们的门禁电源起作用了，它的锁就没有电了， 过一会它的延时到了，锁又亮了，就实现了开门的作用。 这个是模式，叫点动模式，就是按一下他断一下，按一下他断一下，那还有一种模式叫锁定模式，我们按点一下这个按钮，再来学习一个按键， 这个是按键，学了之后，我们按一下这个上面的红灯亮了，他的继电器就会一直闭合，那我们的这个锁呢，就会一直没有电，这样就可以起到了门常开的作用， 如果要还原状态，只需再按一次这个键就可以了，他就恢复了正常的状态。 我们再看一下这款接收器，它是没有学习按键的，它与遥控器进行对码的时候是需要焊接芯片对应的引脚，两边的引脚要焊的一致，他们就可以对上了， 这个是老式的，一般现在都很少用了。还有这一款，这一款是学习型的，但是他的点动与自主模式呢，是需要像这种有跳帽的来进行调节。我们看的这几款都是一个继电器的，只有单路信号， 那我们还可以有像这种双路的四路的都是可以的，我们在使用的时候一定要注意它的输入电压，像我们门禁正常都是十二伏供电。
13不在隔壁的老王
