风管横变竖大小头怎么画立体图
大家好，今天我给大家分享一下大小头的这个放样固住， 我们设定大小头三百变两百，高度等于两百中分。好，我们首先画两个同心圆，直径三百的和直径两百的同心 分成同样数量的等分，我这里给他分成八等分，给大家讲解一下， 再做两百长度的垂直线，因为我们这个大小的高度就是两百，所以我们做两百长度的垂直线，一定要做垂直线啊。 好，这里有几个数据，我给大家讲一下。平面看三百和两百，平面看他分成八等分的点数之后，我设定小圆的第一点和大圆的一第一点， 他吹他平面的距离相差五十，但是他实际的长度是多少呢？我们就从这里来来来找，因为他高度两百，高度两百，我设定这一点为 大圆的第一点，那么这一点就可以讲是小圆的第一点，就就可以讲是小圆的垂直。这个平面图上的第一点，他实际长度怎么求呢？就是偏过来五十，你看因为这里，这里也偏过来五十， 那我这里偏过来五十，偏过来五十之后，把这个线连起来量一下就出来了。就不要像有些这个钣金方案的书上讲的，要大家去求他的正选，去求他的 鱼弦，这样子老是用三角函数讲解，大家就很难看得懂吗？这一点就出来了，这个等于是大一到小一的实际长度，大一到小一的实际长度这边是两百零六， 同样的方法，大一到小二的实际长度时长两百二十七，大一到小二垂直，大一到小二的这个平面距离是一百零六，也从这里偏过来一百零六，他的时长 两百二十七。好，确定了这几个数字之后，我们就可以过来在这边放下了，在这里看做任意直线，两百零六的任两百零六的长度的任意线段，我们用下面 设定他为小一，就是小圆的第一点，上面设定为大圆的第一点，我就写个大一啊，这个便于 在于大家直观认识。我们有了小一和大一的两点都确定了，那么小二的那一点在哪里呢？具体位置我们不知道，但是我们可以确定的知道他在 小圆的圆等分线上面，在那个圆的等分周长周长等分线上面，这个我们怎么怎么来来找小二呢？我们用圆规 从这个小二和小一的之间用圆规量直接量他的长度，量好他的长度，因为这个是时长量好他的长度之后，以小一 为圆心画弧，画一条弧之后，好就可以确定小二肯定是在这个圆弧上面。 那现在我们只知道他在圆弧上面具体位置在哪里呢？好，那我们就要用，就要用大一到小二的这个时长来求他 大一平面，平面的图上看到大一到小二平面距离一百零六，他的时长到这里时长，大一到小二的时长偏过来一百零六，时长是两百二十七。好， 让我们用在大衣上面量二百二十七，二百二十七与于小一 一的这个等分等分等分的弧弧线相交，交到哪里是哪里，就确定了小二了，那这样子我们小小二也也就出来了。小二出来了之后，我们用同样的方法来确定 大二，大二我们也是从大圆的周长上取等分点，用圆规把等分点取出，求出来啊，再以大一为圆心画弧，大二弧画出来之后啊，这个大二点肯定是在这个弧上面， 在同样用这个，在用用这个时长来求他同心圆，同心圆大一和小二就等于小一到大二的距离，时长也一样，所以我们还是用两百二十七 把他求出来， 两百二十七求出来，香蕉在哪里就是哪里，我们用同样 这样的方法往复下去啊，就可以把每一个等分点都求出来，求出来之后把把他的弧线给量好就就可以了。这里 给大家讲几个主要要重点的，要要记住的这个数据，就是一定要知道这个平面图上的， 平面图上的这个小一到大一，他一定不是时长，时长这要求的高度是两百，那么两百也不是时长，因为他这个圆是 大小，大呃，是边境的圆，大小的圆他有斜边，斜边一定大于垂直高度， 所以要求这个斜边的高度，那我们要用这个所平面所偏差的距离在这个垂直高度上来求画，找到他的偏的位置，把 鞋边的两两点连起，连起来就等于他的市场。大家一定要记住 大小头是很简单的，这种方法从用用三角形的方法来求来定位，求定位点，这个方法适用于任何形形式的大小头，偏心大小头也是这样子，也是用这种 方法来瞧，但大家只要记住再小的圆和再大的圆，哪怕说是漏斗状，他们的等分点都是一样的，等分点的数量一定要一样，你不要看到大圆很大，那么我分成十六点，小圆太小不好分， 我分成八个点，那你就做不出来了。再有就是做完之后这个弧长大家还是 要和我上次讲的这个放作员一样的，你要把这个时长，这个弧长要量出来，弧长要用卷尺给他量出来，量出来他的实际长度 是否是自己所需要的时机长度，如果不是，那大家要稍微做一点修正，修正好了就可以了。好。
粉丝1.4万获赞3.7万
相关视频
03:53查看AI文稿AI文稿应网友的一些要求呢，今天开始呢开始录制一些关于如何用 cd， 就是不带插件的 cd， 如何用 cd 绘制一些分管的弯头，三通、四通、边境等等这些异形件。 然后呢今天我们开始讲，先来讲一下如何去绘制弯头，我们首先打开张图纸，打开张图纸这个图纸还是比较规整的，我们随便找一个弯头， 那我们这个弯头呢可以看到呢他这个内弧的半径呢是比较大的，我们可以用嗯这个注视里面的这个按钮，这个里面有一个半径的按钮， 来标一下他的半径是多少，他可以看到他是半径是六百二十五的，是比较大的，其实是不需要的，那那么把他原来的， 我们先把他原来的删掉，我们要在这里补一个新的，我们新的弯头，那我希望我的新的弯头的内裤半径呢等于两百。先假设一下我们内裤半径线，如果说先设置成两百，我们该怎么去 快速的把它给画好？首先呢我们要学会一个命令叫 f 命令，他是到圆角的命令，如果这个 f 命令你不知道怎么你想认鼠标点的话，你就在默认里面，在这个地方，这个地方有个圆角， 他就是导员讲的命令，他跟 f 一样。这个命令输完之后呢，你先不要超级去点滴一个对象，你要先把他的半径修改好，因为你可以看到这下面有一个当前设置模式，等于修剪半径等于零。那如果我希望我这个内弧是两百的话，那么我们 就需要，我们就需要把这个半径修改成两半，怎么修改呢？我们可以点击这个半径，点击 他也可以直接输入啊，可以直接输入啊空格，然后呢他就会提升你指定圆角的半径，我们设置成两半，然后空格，这个时候呢我们再来操作，再再点取一遍，再点取他对应的另外一点变， 这样的话呢这个二等于两百的半斤呢就做好了。现在呢我们来做一下他外面的一个，外面的一个， 外面的一个这个圆弧呢，他的半径呢怎么计算呢？其实很简单，就等于他就等于我内弧的半径，加上我的风管的宽度，我们可以看到风管的宽度等于一二五零，我的内弧半径等于两 两百，因为我们刚才自己设置的，那他加一起就是一四五零，所以呢我们再来执行一次 fm 零，半径呢我们修改成一四五零， 然后呢我们点取两条边，这样的话呢这条圆这条弯头就做好了，这个弯头做好呢，你可以看他少一点东西啊，找了一个发蓝两边的发蓝线，我们用直线命令 l 命令 画条直线，把它补上，点了点空格，然后再点把它画上，在空格结束 好了，这个弯头呢就画好了。最后一步呢，我们需要把这个弯头内弧等于多少，把它标注在图上，这样呢大家一看呢就能看的出来，就不需要去量了，所以我们就再次再次去找到出生，找到这个半径， 我们把它标记进去，这样就这个弯，这个弯头呢就很完整的去做好了啊，其他的弯头呢都是可以用一样的方法。嗯，那今天的视频呢就到此结束了，我们下一期来讲一下如何去 啊？修改或者是绘制他的边境，这个边境在风光里面也是很常见的，请我们期待下次的啊视频，谢谢大家。
838霸王暖通
08:06查看AI文稿AI文稿零基础可以从哪部分开始学习？建议从体块开始，因为体块是最简单的一个概括，同学们啊，体块也是最快速的，是吧，能把一个人画好的，你体块画不好，你快写也画不好的，你像这个人物是吧？咱们怎么去分析他的体块呢？来，大家看好啊，我教过大家一个非常简单的方法，咱们从头开始啊，来头的一个基本形状， 咱们一会也可以加上比例，你看这是这是什么？这是头，然后肩膀啊。画体块的时候记住一句话叫两横一竖，两横一竖 三体四肢，这是口诀啊，两横一竖三体四肢，然后肩线，腰线是吧？这叫两横，肩线和腰线是两横一竖是脊柱，这个脊柱不一定是垂直的，这个脊柱是弧形的啊，然后，哎，这个胯两侧，然后胯是斜着的，然后腿下来 说让我下走，腿是分两截的啊，一定要记住，然后这边腿是也是两截啊，然后从这过来这一个胳膊，然后这一个胳膊，你看没有，这叫什么？这叫火柴人，同学们啊，这叫火柴人。一定要先去学火柴人， 逐步一步一步的进行，不要上来之后就开始画那个复杂的东西，你画不了的，而且呢，会越画越越难看啊。首先形容最简单的开始，这个最简单的就是火柴人，火柴人有了之后，然后再去什么，再去概括这每个东西，从他过来，哎，脸是吧？脸，先从脸开始，脸的宽度， 然后耳朵就是个圈就可以了，然后头顶是个圆，你看对不对？你说，对于出节者来说，这个友不友好呢？非常的友好啊，同学们。然后，哎，眼睛在二分之一，然后找一个重头线，是吧？找一个链线的位置。那你说这个人头朝向是不是就有了？ 不用去画鼻子嘴巴，你鼻子嘴巴你也可以点一点，也可以点一点，是吧？然后脖子的位置是一个。什么？是一个圆柱体好吧。啊？是一个圆柱体，你看这是个圆柱体， 他还没有，你看从头往下吹就可以了啊，这叫两横一竖三体，就是头、胸、胯，这叫三体。然后胸腔是怎么画呢？来看好我的方法啊，总共九根线，九根线啊，就需要九根线就画出来了。来斜方肌一条线，一个 斜方记一条线，这个低这个低，就画的低一点点，这边长这边短，近大远小嘛。然后呢？胸腔的最底端差不多在这。好吧，来这个地方打一个括号这个地方打一个括号，你看是不是？哎，这不就是胸腔的这个形状吗？ 好吧。啊，然后锁骨的位置，然后然后找到中轴线，因为胸腔是偏左的嘛，那中轴线适当的也可以要偏左一点点啊，对不对？然后上去下来，然后这边是胸腔的侧面椭圆形，你看对不对？是不是九根线就把这个胸腔的形状就找出来了。 所以说你刚开始初学者，尤其是咱们刚开始零基础开始，同学啊，一定要先从这个体块开始，画体块的时候大家也尽量不要去看那个柏里曼，柏里曼那个东西呢？不好画，不好理解，如果说有老师带着你去学柏里曼，我觉得可以的， 自学柏里曼很难学的，因为他上面很多线啊，他你都理解不了。主要这些东西都是从柏里曼的精选里边来的啊，那腰呢？腰是往里走的括号。同学们，腰是往里走的括号， 看到没有？你有没有发现腰是往里收的啊，小蛮腰嘛，对不对？然后这就是腰这个位置啊，腰这个位置差不多多长呢？半个头长就可以了，半个头长啊， 然后肛腔又到了肛腔了，最关键的一个一个点了，这是什么？这个椭圆形，好吧啊，这个椭圆形来，上窄下宽，肛腔一定要注意上窄下宽，不管男女的肛，它都是上窄下宽的。同学们， 不管男女，他是盆腔都是上窄下宽的，然后找到中度线来找到中度线了啊，记住远处是个 s 和 c， 记住两个字母啊，记住两个字母，你就会画盆腔了。远处是个 s， 看到没有？远处是个 s， 近处是个 c， 看看 是不是盆腔出来了。你看头、胸、胯三体吗？三体， 两横一竖三体，然后接下来接四肢不就可以了吗？大家有没有感觉这个方法非常的简单？同学们，好了，不要先接胳膊啊，胳膊只影响动作，他不影响动态，所以说胳膊放在最后画，一定要注意手臂，最后画 后话，一定要先让这个人立住啊。那这个大腿的长度是多长呢？从这个点开始到大腿的膝盖是两个头， 注意你看一个头，两个头，从这个点到这个点到膝盖的位置是两个头，然后从这过来，然后大腿上宽下窄，上宽下窄，然后从这过来，然后大腿你看 是不是？你看这就是比例嘛，对不对？这就是比例。所以从这个点到这个点，这就是两个头长呀，是吧？那这个点到这个点有几个头长呢？也是两个头长啊，又给大家分析一下啊，这个地方是肚脐，一定要注意到肚脐的位置也是两个头长， 看到没有？你看两个头，两个头主要那那从小水到脚尖又是几个头呢？又是两个头。所以说你看好多同学有什么对比力？不了解就是因为什么，因为你不知道这些具体的比例划分在哪些位置。现在好多同学是不是都会背利器作五盘三半来，会背的同学打个一来，会背的同学打个一。 立七坐五盘三半，是不是谁都会背啊？这个立七坐五盘三半，谁都会背，但是呢怎么立七怎么坐五怎么盘三半，是不是不会？同学们啊？是不是不会啊？ 上臂有多长呢？上臂它到这个位置上啊，胳膊影响动态啊。呃，胳膊百分之呃，八百分之九十以上是不影响动态的，比如说这个胳膊比如说这个人啊比如说这个人。我把这个胳膊啊，我把这个胳膊放在这 来看一下啊。我把这个胳膊放在这儿让他抱头，它影响吗？啊？这个胳膊我放在这儿，它影响吗？ 它影响吗？它也不影响呀。我把这个胳膊放在这儿，它影响吗？它也不影响，对不对？能不能明白？同学们 这个胳膊他不影响，不太影响动态，他只影响动作，胳膊怎么摆都可以。这个这个人的这个人他依然是能立得住的，是不是？什么叫改变动态了？他这个胳膊他的动势霸发生变化了，他又改变动态了，懂了没有啊？躯干是什么？是是是影响动态一个最大的一个部分好吧啊？ 好了，然后再往下走。什么走？胳膊的位置，小臂是多长呢？小臂是一个头长呀，同学们，小臂是一个头长。想听听比例具体划分在哪呢？我现在给大家详细的去划分一下啊。 来，总共从这个人身上开始啊。这是一个头，这是一个头，是吧？然后这两个点是吧？我就不方便说了啊，这两个点大家知道是什么东西啊？从下巴到这两个点，然后这地方是什么？这个地方是，是吧？一个头对不对？然后从这两个点，然后再到肚脐，又是两个头， 对不对？又是一个头，这是第一个，这是第二个，这是第三个，好吧啊，所以说你要注意他们之间关系啊。然后这个点到这个点又是什么？又是两个头，哎，一个 两个对不对？第四个，第五个，然后从膝盖到脚尖又是两个头啊？第六个，第七个，第六个，第七个。那上臂是多少呢？上臂是一右三分之一头长。 你看这就上臂的头长啊，这就上臂的比例。上臂的比例是一右三分之一头长，然后小臂的比例正好是一个头长，一头长。手的比手的比例 是四分之三头长，手的比例是四分之三头长。好吧啊，大家可以把这个，把这些比例划分给它记好。好吧啊，把这些比例划分都给它记好。这个肩宽是多少呢？肩宽是女性是一个半头宽，是吧？你看一个半头宽 是吧？这是半个头啊，这是半个头，一个半头宽，女性是一点五，男士二。好吧，所以说这就是怎么人体的整体的一个区分比例的一个区分关系。
6368周文超美术（王帅速写）
00:55
00:30查看AI文稿AI文稿横的图片改成竖的，怎么把这种横的图片更改成竖的图片呢？一般的做法我们先去选择裁剪工具，然后呢拉高我们的图片， 接着呢我们再把图片拉高，但是这个时候会发现图片会变形，变得不好看了，那正确的做法是什么呢？我们选择完裁建工具之后呢，要先把这个内容识别的勾给他勾上， 然后呢再去拉高我们的图片，那这个时候我们的图片就自动的调整好了，你学会了吗？
1539PS
01:27查看AI文稿AI文稿让你画个排烟效果图，你就在那里一节一节的拼管道。画了一下午，还没有半点效果，那我问你，你是打算和电脑过夜吗？回答我， look at my eyes！ 你 就先用直线把管道走向，一口气画出来，该转弯转弯，想怎么拐就怎么拐。画完之后，把这些路径线选中创建群主。接着打开易出风管系统，点方管、货源管， 输入管道洁面尺寸，再设置好法兰间距，啪的一下，管道沿着你的路径自动生成，弯头三通，统统自己到位。想修改更简单，双击变成直线移动线条， 还可以任意添加直线三通和弯头照样自动补上。需要加净化器就点净化器，选管道口， 把净化器尺寸和变境距离往里一梳，净化器连同连接变境，瞬间生成出口，还能接着画管道。继续往后走，带点风机，带变境的风机立刻接上出口，还要管道就接着画，整条排烟炼炉一气呵成。 最后点生成清单，管道用了多少平方，法兰多少个变境，几组风机净化器具体参数详细报价清单自动算的明明白白。 这效率，这效果，拿捏不拿捏，下次还趴在那里一根一根拼管道，就别说你会做排烟，学会了吗？下课！
778跟叶工学商厨设计
03:21查看AI文稿AI文稿天使零基础入门，图片大小调整，横图变竖图不变形。我们打开这个照片的时候，怎么去更改他的尺寸呢？可以首先来到我们这个图像，这里面有一个什么图像大小，他的快捷键是奥特 ctrl 加 i 点击下看到没有， 就会跳出我们这个图像大小的面板，然后我们把这个如果说我们更改这个宽度八百， 如果这个时候你确定的时候，我们图片会干嘛？会变形的，对吧？那怎么去更改尺寸不会变形呢？我们点还是一样的， 来到我们这里啊，图像大小啊，点击我们这里的图像大小，我们把这个小链接给他，点击上，等他出了两个什么，两个角一样，两个小长角一样，对吧？ 这个之后我们再去更改这个八百，看到没有下面的尺寸，他也跟着改变了这个锁，我们再去确定的时候，他就是同比例的放大缩小，只是这个只是更改了下他的尺寸，对吧？ 然后我们这个单位是以像素为单位啊，如果说你需要去打印出来的，需要把我们这个图片打印出来，我们就以其他的为单位啊，以这里的厘米啊，毫米都可以啊。如果你不需要打印喷一份吧， 只是说网上流量的话，我们就就以像素为单位，分辨率是七十二，如果说你需要打印喷费印刷的话，我们的像素这个分辨率可以调高一点，一般我们打印的分辨率是三百啊，三百，这里线上浏览的是七十二，然后点击确定看到没有， 这个时候我们这个图片就缩小了，对吧？图片他就缩小了，但是呢，如果是说啊，你想把这个图片现在他是个什么横图，对吧？如果说你想把这个横图变成竖图 并且不变形的话，那要怎么去调整吧？如果刚像我们刚刚这样子调的话，他是会变形的啊，那我这里我们教你一下怎么去调啊？这如果说你需要去调的话，首先我们要干嘛？用套索工具把我们这个疗给他框出来啊？好，把这个疗选出来之后呢？ 鼠标右键给他干嘛？存储选区啊，我们命名为三吧。命名为三，然后点击确定，对吧？确定之后呢？我们我们取消选区哈，取消选区这个时候我们给他给他去做一个尺寸出来啊，用这个裁剪工具去裁一下他，对吧？ 踩下来我们可以干嘛？这里面我们可以适当的去调整一下他，对吧？适当的去调整一下他就好了啊，好，调整到这个，这个是我们这个八百乘以一千二的一个比例尺寸，然后回车 肥瘦瘦我们可以看得到，对吧？上面是透明的对吧？这个上下都是属于透明的，所以说我们这个时候还怎么还需要怎么去调整呢？来到我们这个边界里面有个什么？ 有一个这个内容识别缩放，然后点击我们这里的什么保护商，然后再去拉他啊， 再去拖动他，看到没有？现在去拖动我们这个鸟，他是不会变形的，对吧？好啊，那好，调好了我们就回车，看到没有？现在这个横图就变成竖图了，对吧？啊？学习更多课程，双击加关注，我们下节课见。
1010ps基础
01:08查看AI文稿AI文稿今天教大家如何用 cad 绘制钣金展开图，第二种方法不要错过哦。第一种就是扣除法，用材料外面的长度减去扣除量。拿这个简单的弓箭为例，它通过九十度折弯之后，分成了两段，那么它就有两段料外尺寸， 竖的这一段是五十，横的这一段是一百，那么这个扣除量是什么呢？一般来说它是一个经验值，根据材质板厚的不同而不同， 通常是板厚的一点六倍到一点八倍，这里板厚是一，那就取一个一点六，那么这个弓箭的展开长度就是这两段料外尺寸减去扣除量，也就是 五十加一百减去一点六，最后是一百四十八点四。但是这种折弯比较多的弓箭，而且不只是有九十度折弯的，还要一个个去计算，会比较麻烦，而且容易出错。那么我们可以用第二种方法，先画出弓箭的结面，材料表面用红色线， r 角什么的，不用管， 输入 h d， 调出红豆插件，选择模块二的界面，展开功能，设置好料场框，选一下就能直接展开了，扣除是自动计算的。
01:13查看AI文稿AI文稿这种钢结构的立体图怎么画呢？我们可以先把正面的形状画出来，因为有了正面的形状之后，你再给他一个侧面的深度，他就变得立体了。这种看得到厚度的地方，把它画成双线， 两横两竖好像一个井字，但是我看不出来哪个地方长得像牛腿。接下来关键的步骤，我们在每一个转角处画出它的深度。这个思维其实就跟三 d 建模是一模一样的， 注意同方向的线尽量保持互相平行，然后再把刚才正面画好，这个紧字型往后面平移，这样就得到他们的立体形状了。大的形状出来之后，再去补充这小的细节， 在这个基础上把副版加上去，这样看起来就像个 h 型钢了。被遮挡的部分我们用虚线表示，漏出来的部分用实线表示。关注我，每天分享点实用的手绘知识， 提高工作效率，提高签单几率，有需要的同学欢迎加入我们的学习。
565创美手绘
05:49查看AI文稿AI文稿大家好，今天我们来看到这一个风扇的叶片怎么画？先画已知条件， 中间呢两个圆，一个直径四十，还有一个直径二十，好，然后我们再，哎，搞错了，真是 啊，两个圆，然后我们再画条竖的中心线长一点，再画条横的中心线 啊，给它们刷一下属性，然后再来找到哪个点呢？找到这个圆的圆心 点，还有这个小圆的圆心点，偏移就可以了啊， o 偏移七十，把这条往上偏移，再偏移四十，把这条竖线往右边偏移，这个地方就有一个啥，就有一个半径四十的圆了， 然后这边呢我们也要找一个点啊，那这两条线不要删了，它，这边再用 o 偏移六十， 那再添一个五十，嗯，找到这个点，在这个点处呢，再画一个小圆，半径十，这样好，然后我们再来画这一段线，这个圆弧啊，这是一段圆弧，那跟这里相切，跟这边呢，刚好是在我们这个点上， 半径是两百，那我们这个圆怎么画呢？画这个圆我们需要去找圆心啊，找圆心呢就要用辅助圆了，从这个点开始画一个半径为两百的圆， 也就是说我现在要画的这个半径两百的圆呢，圆心是落在这个半径两百圆上面，大概可能在这个位置了， 在这个位置，然后我现在要在这边呢，由于这个两百呢和我们这个圆呢也是相切的啊，我们可以去找到什么呢？在这里再来找一个圆的轨，找一个这个圆形的轨迹， 咱们这个是一个半径四十的圆，那么它的直径呢，就是八十啊，然后我们给这个两百，再减去八十，剩下一百二就是在这里找一个距离一百二的距离，我们通过什么呢？通过 o 偏移一百二， 好，我们的圆心就找到了，然后在这个位置画一个半径两百的圆，看一下，这边刚好在我们这个点上，这边刚好呢相切。那，然后我们再把辅助圆删掉，然后再使用修剪 啊，修剪到这线多余的，那么这一段线就出来了这段圆弧，然后这个上面呢，这一段拱出来的圆弧呢？这个简单呢， c t 对 吧？镶嵌，镶嵌半径为一百，对吧？然后我们再修剪一下， 好，这段圆会出来，然后这边还有一段圆弧，这个半径是多少？这个是半径是四十啊，然后这个起点呢？ 没法这样直接给，但是我们可以看到这个叶片是三分，对不对？然后把这个旋转一个一百二十度到这边来，刚好就到这里来，对吧？这边是镶嵌，我们可以把这条把这个圆呢通过 r o 旋转 啊， c 复制啊，一百二十，对不对啊？用旋转啊，然后 o 旋转它啊，圆心点在这里啊，然后多少多少角度呢？一百二十度 啊，到这边来啊，我刚刚这个圆心点没点准确啊，这样子就可以，不过我这里呢，我不用这个旋转了，我直接是用正列把它们正列出去啊，咱们这一段线呢，先给它修剪掉， 要用 ar 正列，把咱们这一段，这一段，这一段，还有这个圆正列，其中正列啊，点到这个圆心点，正列多少个呢？三个。 嗯，然后这边是不是点就有了啦？啊？对，点有了，点有了就好，然后我们再选中咱们的正列对象点，编辑来源 啊，选中一一个对象点，确定在边界来源这里边呢？我们在干嘛呢？我们这个这个小圆多少？半径四十，那我们就在这个点处呢，画一个半径四十的圆， 比如说我们这边这个圆弧的圆心落在这个圆上面，然后在这边我们再做一个偏移，偏移多少呢？四十， 因为他是和我们这个镶嵌的。那好，这两个圆相交的这个交点上，在这个交点处再画一个半径四十的圆， 那就出来了啊，就这个，那我们赶紧把这个圆删掉，把这个圆的也删掉，那两个是辅助的，是吧？然后再把这个圆呢修剪一下。 t 啊，修剪啊，他们，他们还有他们，还有他们都为边界啊，修剪掉这个 这一段，还有这一段啊，这样图形就出来了，对吧？啊？然后我们再保存修改，看一下，按钮就做好了啊，细节的中线我就不整了啊，标注也不标了， 大家还有没有其他的方法，是不是很简单呢？
102东莞华程职校CAD程老师

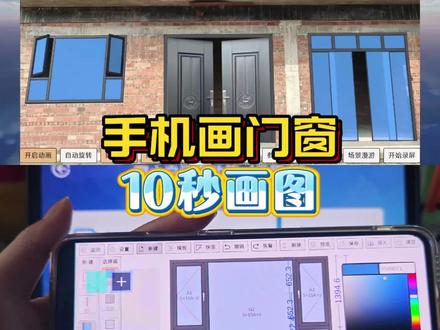

00:38查看AI文稿AI文稿业主要看封窗效果，一分钟搞定，无需网络拉出框架，竖挺就竖着点，横挺就横着点，然后加拨扇，改框料颜色，一键打开，三 d 动画效果 数据单，报价单全部都有。量尺现场拿出手机，对着毛坯房洞口一拍，导入进来，然后把窗户导入， 然后拉到你想要的位置，调整一下角度，调整一下大小就可以了，非常简单，手机上就可以操作，省时省力。
