00:53查看AI文稿AI文稿由 rc 和门电路组成的多斜震荡器，这种电路可以输出高低电频的方波。电路存在对称结构，如果参数一样的话，产生的高低方波等宽不一样，则不等宽。右边是另一种画法， 可以自行尝试使用表格和状态转移图表示。分析过程，两个暂态， g e 输入低电瓶，输出高电瓶，这时候 g e 的 输入电瓶从高变低，低到开门电瓶以下时， g 二输出从零变为一，然后又给电容充电， g e 输出由一变零。 接着看另外两个门电路，多斜震荡器，这个电路自行尝试分析一下。注意， t t l 门电路和 c m o s 门电路可以仿真看一下。还记得前面所说的偶数个门电路容易震荡，大致看一看，可以不理解，可以当基本电路演示用。
11零点哲学
03:02查看AI文稿AI文稿电力系统暂态分析涉及电力系统在受到各种扰动后的动态行为，研究这些扰动可能来源于负荷的突然变化、短路故障、发电机或线路的头切等。操作暂态分析的目的在于理解这些扰动对电力系统稳定性、电压和频率的影响， 从而采取相应的控制措施，保护设备和确保供电质量。电力系统暂态过程可以分为电磁暂态和机电暂态两大类。电磁暂态主要涉及高频分量的快速变化，主要由开关操作、雷击或短路故障引起。 而机电暂态则涉及发电机转自角、速度、公角以及系统频率的慢速变化，主要由负荷变化或发电机输出功率的调整引起。在进行电力系统暂态分析时，首先需要建立系统的数学模型。对于电磁暂态分析，通常使用分布参数模型， 考虑线路的电感和电容效应以及波的传播特性。而对于机电暂态分析，则常采用集中参数模型，将系统简化为发电机负荷和输电线路的等效电路。在机电暂态分析中，同步发电机的动态行为是关键。 同步发电机具有复杂的动态特性，包括转子运动方程和电磁暂态方程。转子运动方程描述了发电机转子的角、速度和公角随时间的变化，而电磁暂态方程则描述了发电机内部电磁场的变化，以及这些变化对外部电路的影响。 这些方程通常是非限行的，需要采用数值方法进行求解。短路故障是电力系统中最常见的暂态扰动之一，当系统中发生短路时， 故障点处的电流将急剧增加，可能导致设备损坏和系统崩溃。为了分析短路故障对电力系统的影响，需要计算故障后的电流、电压以及功率分布。这通常涉及到对称分量法的应用，将三项不对称系统分解为正序、 复序和零序三个对称分量系统进行分析。除了短路故障外，负荷的突然变化也是电力系统暂态分析的重要方面。在暂态分析中，稳定性是一个核心问题。电力系统的稳定性可以分为静态稳定性和动态稳定性两倍。 静态稳定性关注的是系统在受到小扰动后能否恢复到原来的运行状态，而动态稳定性则关注的是系统在受到大扰动后能否保持同步运行或过渡到新的稳定状态。为了评估系统的稳定性，需要采用各种稳定性判据和方法， 如小扰动稳定分析、暂态稳定分析和电压稳定分析等。随着电力系统规模的不断扩大和复杂性的增加，暂态分析面临着越来越多的挑战。一方面，系统的非限性特性和不确定性使得传统的分析方法难以准确预测系统的行为， 另一方面，计算资源的限制也限制了分析的范围和精度。为了克服这些挑战，研究者们提出了许多新的方法和工具，如基于人工智能的预测算法、并行计算和云计算技术等。在暂态分析中，仿真软件扮演着重要角色。
8大道！
02:05查看AI文稿AI文稿这是一个电容通过电阻放电的赞叹电路， 电容是一千微法，电阻是十 k， 当然也可以更改成其他的电容电阻值。现在他们的成绩是十秒，也就是时间长数。 电容的下端接地，这样上端的电位就是电容的电压。 在接上计时器准备记录时间。为了进行电容放电，必须先给电容进行充电， 所以我们增加了一个五伏电池，再加上一个切换开关进行控制，这样才可以触发即时 实际记录时间。 根据赞叹过程的三要素法，我们得到图中的电容电压公式。接下来我们要测量各十克的电容电压，看他是否和公式相符合。 我们看完整的仿真过程档，开关拨到下端，电容被冲到五伏， 当开关播到上端的瞬间，电容开始放电，计时器开始计时， 电容电压逐渐下降，到第十秒时约为一点八伏。 仿真测量的结果和公式是相符合的， 现在我们把它和实际测量进行对比。 对比的方法是在同一时刻开始仿真和实际测量， 然后观察任意时刻的仿真值和实测值是否相符。

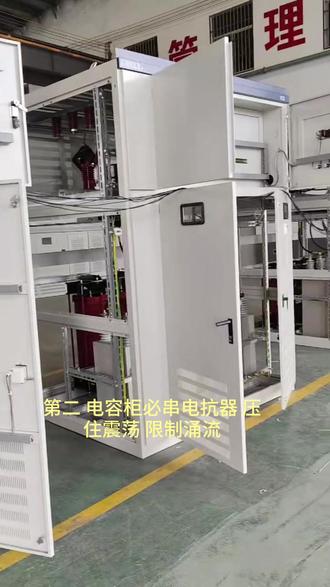

01:30查看AI文稿AI文稿电工朋友们，咱厂里头切无功补偿电容器的时候，为啥老是出暂态高压烧开关扎电容？今天用大白话给你讲明白！首先说原理，电网线路、变压器本身就带电感， 电容器又是存电的，这俩凑一块就是天生的震荡回路。第一，电容投进去的一瞬间，电容本身没电压，电网电压猛的加上去，要是敢在电压最高的时候合闸，电压差直接拉满电杆跟电容一顿高频乱震，瞬间就冒出几倍的高压，这就是暂派电压，还带着超大冲击电流。 第二，电容断开的时候更要命，电容器断电之后，里面的电放不掉，会憋着残压。普通接触器断电容易拉电弧，来回打火， 电弧一灭易燃，来回折腾，电压直接翻倍往上涨，设备绝缘全给折腾坏了。简单说，电杆配电容一头一切就震荡残压不放，非零点分合闸就是暂态高压的根源。 那现场怎么解决？记住这几招就行。第一，换掉普通接触器，用过零头切复合开关，电压零点合闸，电流零点分闸，没压差不拉弧，从根上杜绝高压。第二，电容柜必串电抗器，压住震荡限制永流稳电压。第三， 电容器自带放电电阻，断电，快速放掉余电，别带残压二次合闸。第四，控制器调好延时，别频繁来回头切，给电容留足放电时间。 就这几点，做好电容头切无冲击，暂态过电压直接搞定，电容开关耐用，电网也稳。关注电工老帅，电能质量不迷路！
78电工老帅
06:03

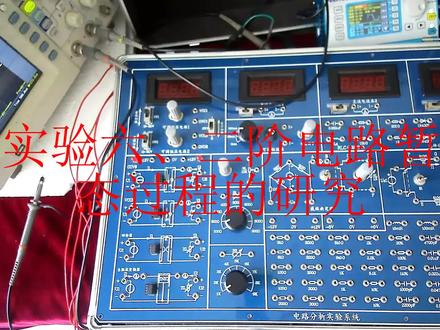

06:45查看AI文稿AI文稿我们来看电路分析实验系统的实验。六、二级电路暂态过程的研究。 二阶电路选用的电阻为 十 k 可调定位器，十五毫安的电杆以及一个零点零一微法的电容。 知道电容与电感的参数之后，我们进行计算，二倍根号向 l 比 c 的值 通过计算大约为 二点四四 k， 那么我们就调节十 k 可调电阻的组织来观察 嵌阻尼临界震荡时的动态过程以及过阻尼动态过程。 我们测量的是计算出是大约是二点四四 k， 那么我们首先选择一个 使用万用表的 omd 进行测量， 两百欧小于二点四四 k， 然后进行连接 电阻电杆 电容 函数信号发生器是夹子，所以我们给 电路两端呢扩展二孔导线， 然后通过识搏器观察电容两端的波形， 调节示波器可以看到波形， 将波形记录下来之后，我们修改电阻，使用万用表 将极限拆除， 现在好二点四四 k， 然后重新接回电路， 使用试播器观察电容两端波形， 哎临界智囊时的动态过程记录下来之后再继续修改 电阻值，嗯，大于 二点四四 k， 然后再接回 线路，观察波形，电容两端的波形记录下来， 记录完成之后可以自行修改电杆与电容的大小，并计算出来二位根号下 l， b， c 的值，然后继续调节可调电位器来观察它的 线阻尼的动态过程，临界震荡时的动态过程以及过阻尼时的动态过程。 那么我们接下来进行将电阻更改为五百一十欧，观察电容两端的波形，调整试播器， 然后测量 波形数据 go 首先测量 u m 一一百六十八毫伏， um 二四十毫伏，记录下来， 看到 t 第二台 x 是七十八微面， 将这些数据记录下来之后呢，计算 alpha 和欧米伽的值，这就是实验六二级电路站台过程的研究的实验内容。
00:50查看AI文稿AI文稿来，我们现在不连开关，我们用这个，这啥电阻，电灯泡就真亮，风扇转的也快了，灯泡也亮了，我都看不到了灯芯这，哦，看到了，然后呢，我们再换一个大一点的，我们再换一个功率大一点的电流，哎， 你看这电流就功率太大了，风扇只能勉强转起来，灯泡不会亮。对，现在我们不用电了，我们来换个保险丝上来。 哎，我们发现保险丝并没有像电阻一样来阻断他们的发亮。那保险丝有什么作用呢？ 来，假如因为某种不可抗因素导致电流没有经过电器，只要往那边流了，你会发现保险丝发红了，就用保险丝在垄断，因为呢，我这个电磁炉功率不够，也不让它垄断，如果是家用电器的话，现在已经垄断了，这样就能保护电池不霍热爆。

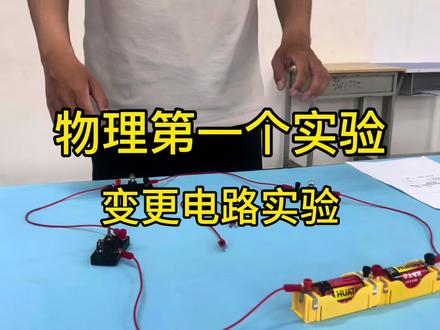

01:54查看AI文稿AI文稿好，大家好，现在我们进行的实验是中考物理之变更电路实验，首先映入眼帘是一套串联电路。好，同学们先说报告老师，实验器材清点完毕，请求开始实验，得到老师通知后，咱们就把它电路闭合， 发现小灯泡正常发光。我们要写要说报告老师，线路连接正确为串联并记录。 记录完毕后，我们断开开关，开始变更电路。 三个用电器呃开关，两个用电器中间。把灯泡拆下来进行连接， 多一根导线，多一根导线需要连接灯泡与灯泡 好，拧紧检查电路，立刻开关好。此时变控电路完毕，我们需要画出电路图，并写出变更后的电路为并联， 并画出电路图。 电路图画完毕后，我们断开开关。报告老师，实验完毕，签字离场，不需要把它恢复为串联。
529保定中高考升学户老师
13:22
17:32查看AI文稿AI文稿大家好，微微交定录帮你解决定录难题，本视频我们来分享一下。赞叹分析中食欲分析法有很多概念， 动态定路的方程包括动态定路的概念、一节定路、二节定路的概念。时域分析法 初始值中又包含独立初始值、非独立的初始值、零证等效定三种响应，又包括零输入响应、零状态响应、全响应、 节约响应以及冲击响应的概念。下面先来看动态电路 的方程，动态电路是含有动态元件啊，左边还有一个动态元件，右边这个图含有两个动态元件， 那么动态定路呢？我们对他列方程会发现他的方程将是微积分的方程，左边的方程最终可以得到是这样的一个一阶非其次的微分方程，右边这个定路呢？得到二阶非其次的微分方程， 那左边这个定路就称为一阶定路，也就是一阶动态定路的简称，右边这个定路称为二阶定路，也就是说 动态电路他的方程是一节微分方程的定路，成为一节定路。动态定路的微分方程是二节微分方程的定路，就称为二节定路。 潍坊方程的接触就就决定了动态电路的接触，当然一般说来和动态软件的个数是相等的，个别的时候不同，最终的依据 使微分方程的结束来判断。食欲分析法什么叫食欲分析法呢？ 以 ucil 或者其他的电路变量来列方程，根据 kisl、 kbl 以及原件的 vcr 列出来的方程是以时间为自便量的方程， 所有的求解也全部是在时间范围内来求解的，这样的方法就成为食欲分析法。 那我们对上面这两个方程，根据高数中的知识呢，可以得到，非其次微分方程等于 特解，加上对应其次方程的通解，而这两个方程的特解都是 us。 那么对于 a 接电路而言呢，他的其次通节是 a 倍的一的 pt， 二节电路的其次通节是 a 一的 p 一 t 加 a 二一的 p 二七 ppp 二都是特征方程的根，有电路的结构和参数决定，而 a a a 二呢，是积分长数，需要通过初始条件来确定。下面我们来看第三个概念。初始值 指的是定物变量本身及其从一节到 n 减一节倒数在临正时刻的值， 也就是说安节电路他将有安个初始条件，那么一节电路就有一个，比如说以 uc 为别了，那么一节电路就是 uc 零证。二节定路呢，就是 uc 零证 uc 对 t 的一节导数在临证时刻的值。几节定有几个初始条件，实际分析法对于求解一节定录是最有效的，所以初始值主要考虑的是一节定录的初始值。 那么在一节定位中呢， uc 零正和 i l 零正，他们的初始值可以有换路前的定路来决定，也就是说 uc 零正等于 uc 零负， i l 零正等于 i l 零负，和换路没有关系，因此成为独立的初始条件。 而其他的出示条件需要通过零证等效定录来确定。和换录是密切相关的 三种响应的概念，包括零收入响应、零状态 响应、全响应、零输入响应指的是没有输入，也就是说话录后仅有动态原件的初始储能所产生的响应。零状态响应指的是 换录后电路没有出示主能，处于零状态下有激励产生的响应。那么全响应指的是既有出示齿能、储能，又有激励产生了响应，换录后在非零出示状态下有激励产生的响应。 除此之外，还会涉及到节约响应、冲击响应，他们指的都是定录处于零状态，有节约函数产生的激励称为节约响应， 有冲击函数激励产生的响应称为冲击响应。以上就是基本概念， 我们来看主要的方法和题型。首先，第一种，一节电路的响应包括零输入、零状态全响应。 零输入响应是没有输入，也就是动态元件初始储能产生的悬疑，所以他的响应一定是动态元件初始值慢慢开始衰减到零的这样一个过程。 零状态响应，他是动态元件处世，储能为零，有机力产生的响应，因此他将是电容电感的充电过程，也就是说，从零充电到稳态值。全响应、全响应可以用三要素公式来求解， 这里边涉及到三个要素， f 零争出示值、 f 无穷、稳太值掏等于 一节 rc 定录是二 c， 一节 r， l 定录是 l， 除以二成为时间长数 啊。不管是零输入还是零状态以及全响应，实际上都可以通过这个三要素公式来求解。 三种响应求解的时候呢，都会涉及到稳太值、 uc 无穷、 il 无穷以及时间长数中的等效电阻。而 而这两个要素呢，是在换入后的定数中求出来，在最简定入中求是最容易的，因为而是导向电阻。所以呢，我们经常要先求戴维宁或诺顿等效定。 第二个题型是二阶定律的分析。 二节定路的分析呢，那就只能通过列方程解方程的方法，这种方法才是真正的十余分析法。 那么相对于二阶定入的食欲分析法而已呢？一节定入的这些方法呢，实际上是尾食欲分析法，也就是说已经演变成了公式，当然他仍然是在以时间为变量的范围下来求的，因此我们也把它称为食欲分析法。 第三种题型，一节电路的节约响应。这里的节约响应，我们要注意指的是广义的节约响应， 包括一品 t 以及他的饮食的函数作用的都可以成为节约。下有两种方法，第一种 方法是根据他的物理过程分阶段求。一般来说呢，首先第一个阶段应该是零状态， 后面的阶段是零输入。零状态响应呢，是充电的过程，按照这个表达式去求，而零输入响应应该是放电的过程， 但一般来说呢，是在某一时刻开始放电，所以要注意延时。第一种方法，第二种方法呢，根据单位节约响应以及线性时不变性来求解。 此时让电路的激励变成 eppont， 对应的响应就是单位节约响应 st， 那实际上的激励是 a 倍的 eppont 加必备的 eppont 减七，零对应的响应将同步变化。推荐大家使用第二种方法，因为第二种方法只需要求解单位节约响应。第四种，梯形一接电路的冲击响应 也有两种方法，第一种方法，按照物理过程分阶段求，冲击响应表面上是零状态，而实质上是零输入， 此时不再满足混入定责。因此我们首先在零辅导零证，因为零辅导零证是一个瞬间充电过程，对方程进行积分，求 uc 零证。 第二个阶段呢，就是领证之后他的放电过程， 这是第一种方法。第二种方法呢，利用 经验响应求导，得到冲击响，推荐大家使用第二种方法。 下面我们继续来看站台分析中利用食欲分析法求解的主要题型。第一个例题，图式电路开关 t 等于零的时候合上用食欲法求 uc， 不用判断是什么响应，用三要素公式即可。首先来求 uc 零证， 那么 uc 零正呢？他是等于 uc 零负，而 uc 零负是换路前，此时开关是打开，所以这个电流等于零， 那售空员不存在电容开路，因此 uc 零负就等于三十负， 那么 uc 零正也等于三十。第一个要素已经求出来，第二个要素，第三个要素需要化简定路。那么化简定路的时候呢，我们可以先求他的代为您等下定 求单位您挡效定律的是时候是把动态元件除外，然后来求他的两个参数开路灯呀。 那此时要注意，这里是开路的左边开关已经闭合，可以求甩此时的电流二档一个六毫安， 那这样的话呢，二按也就知道了，所以开路电压 uoc 将等于三十伏减去两千乘以二按二等于六毫安，所以 可以得到 uoc 档一个六。 第二个参数 r eq， 要求 r eq 的时候呢， 这里这两个电源已经不存在了，那此时我们发现这个电流等于零售空员，也就不存在了，这个电源没有，因此而 eq 很容易看出来就是两千欧， 也就是说换路之后，这个电路可以等下为六伏的电压源和两千欧电阻串联，再加上一个电容，因此 uc 无穷就等于六伏， 时间长入涛就等于两千乘以一位法，也就是二乘十的负三次法，带入到三要素公式，就可以得到 uc 等于 个六，加上三十减六亿的负五百题。好，这就是第一个例题，下面继续来看第二个例题。话录前电路已达稳态，且动态原件未储，能判断赞叹过程是否存在真大。 本题的激励是一个单位接月响，单位接月函数，所以他是单位接月响， 并且初始值等于零。这个定录我们可以看到他是两个动态软件，所以他是二阶定录的分析。那我们说二阶定录的分析呢，肯定要用到食欲分析法， 实际分析法，也就是列方程解方程。这个定路的结构还是比 比较特殊的，我们可以通过列 k b l 和 k 四 l， 列 k bl 的时候呢，可以首先选中上外面这个大回路， 那需要指定上面的电流，假定这个电流为爱，就可以得到这个 kbl 方程式。十倍的爱，加上二 d i 比例 t 加上 uc 等于一， 那这个方程是不行的，因为这里边有两个变量，那我们继续来看这两个变量能不能相互替代。对这个节点列一个 casel， 那么这个节点呢？开始要很容易得到这个电流， i 他等于两项，一项是电容上的电流，一项是二欧上的电流，那么电容上的电流就是零点零二五， duc 比 dt 加上二分之一， 这样的话呢，把第二个方程带入到第一个方程，并且整理，可以想象，在电流带进去的时候，第一项中竟然出来一个异界倒数， 第二项中是电流的求导，所以会出现个二阶倒数，因此他肯定是一个二阶的未分方程。那我们整理之后得到的方程是这个样子， 然后就可以得到特征方程是零点零五批方，加上一点二，五批加六等于零， 那我们可以判断出来，他的德塔是大于零，所以是一个非正当的过程。二结定论是否正当。 这样的题型，下面我们继续来看第三个题型，零十个之前电感未充电， us 的波形如图。那么这个题目我们看到之后呢，应该判断一下，他是一接电路的接跃响，而一接电路的接跃响应呢？ 我们推荐大家使用第二种方法，先求单位节约响应，也就是另 us 等于一平七，或者说让他等于一，那么单位节约响应呢？他是零状态响应，因此我们还是要化简定路的，把它去掉来化简定。 那我们可以得到， uc 就是五，五除以个二十五乘以一，也就是零点二， 而 eq 就是二十并上五，所以是等于一个六，那换路后的最简等效丁 五就是零点二，符合六欧串联，再加一个电感，所以电感的稳太直，电流 i l 无穷，就是零点二除以六，零点零三三安时间长入涛等于个五除以六， 所以此时的单位节约响应 s i l 就等于零点零三。三一减一的补一点二题易不相提， 但是吉利呢，他是一个复杂的博行，可以表示为二十倍的 epx 七减去十倍的 ext 减二，再减去十倍的 ext 减四。 所以响应也将有三项构成，扩大同样的倍数，二十倍的十倍的七减二，七减二，负十倍的七减四。 好利用单位机遇的响应以及线性是不变性求的。第四个例题， 零时刻之前电容未充电求 uc， 这显然是一个冲击响应。那么冲击响应呢？我们采用的方法是单位节日响应求导，所以依然是先求单位节日响应，再求单位节日响应的时候令他的 epx t 也就是一， 仍然要对他进行化解。首先求开路电压，那么这个开路电压就是零点三 r 一 q 二并上三，所以是等于一点二哦，那么换入后的稳态值 uc 无穷等于零点三，时间长数掏就等于一个 三分之一乘以二一 q 零点四秒。所以此时的单位节约响应 suc 就等于零点三一减一的负二点五，七一平七，但几率是五倍的灯啊！ 那你只要对单位接位选人求倒，并且乘以五就可以得到了。所以 uc 就是五倍的 s u c 除以 dt， 那么对他求一个倒数，最终是等于一个二点七，五亿的负二点五 t 易不祥气 好！以上就是时域分析法中我们遇到的典型的题型 跟微微学电路难点瞬间化解，感谢观看！
