卡丁车拨杆式开关接线方法
粉丝2.4万获赞5.1万
相关视频

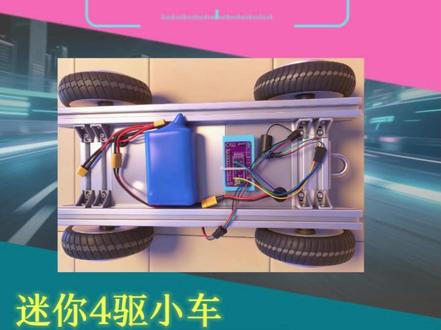

02:59查看AI文稿AI文稿这是两个不同品牌的主板，一个是科创旗，一个是降动力刷的，都是适用于上位机的踏板。而 c 遥控双控制串口固件 车架用的是之前用来改装的四 g 远程小车，动力十足。电机轮胎用的是四个三十六伏的金属铝合金轮胎，接线也比较简单，上位机三条线供电加通讯，两个主板共用一条通讯线即可， 其余的就是各电机的接线了。音乐走人在江湖飘啊，哪有不挨刀，今天 刀刀刀催人老，没了小蛮腰啊， 我的腰啊，哪有不挨刀， 今刀刀催人老，没了小蛮腰啊！狼地里的 老树，还有兰花 草啊，哪有不挨刀啊， 明天补一刀， you are the best teacher。
33顽皮的小小熊
03:49
01:10查看AI文稿AI文稿哈喽，大家好，今天给大家介绍一下这个卡丁车主版的接线， 右侧这三根短的黄色、蓝色、绿色分别为右电机的象线，然后右侧这短的五根线的为右电机的霍尔线， 左侧这三根长的黄色、蓝色、绿色为左电机的象线，左侧这五根长的为左电机的霍尔线。 这个接口为充电接口，这个接口为开机键接口，这个接口为三十六伏对外供电的接口。 左侧这四根线呢为踏板接线，红色为三点三伏供电，黑色为接地，蓝色是刹车踏板信号线，绿色是油门踏板信号线。
16智海科技工作室
02:51查看AI文稿AI文稿说下控制器的接线，超级简单，小白看完就会。首先大家买到的控制器就是这样的，里面还有一张线头，休眠休。 别看很多线密密麻麻的，其实我们用到的不多。首先是红黑两根正负极粗线和一根红色电门锁细线，这根电门锁线和红色正极接一起，控制器就接通，处于工作状态。 电动车就是这样，把电门锁和正极接一起，然后扭动钥匙就打开，电动车不用就关掉。 剩下那三根粗线是接电机的，按颜色接。还有这五根是霍尔线，也是接电机的。这三根是油门踏板或者转换线， 这里标着转吧，两边正负极，中间信号线转吧，一般都是扁三根，直接插就行了，我这里剪掉了，要自己接上去。 这两根白线是学习线，第一次插电可能要插一下，如果电机方向反了，对插一次再拔开，电机方向就会反转，因为有些人电机放前面，有些人放后面，方向不一样的。这两根是刹车线，短接油门会无效。 这根是一线通接显示器用的，不过由于有些不兼容，有些人的显示器速度不显示，如果轮胎不是十寸，速度也不准，看下实际操作吧。我这里把电门锁和正极焊一起了，所以插上电直接就能用 电机三根线和控制器三根线按颜色接，然后接霍尔线， 接张八线， 用扎带绑一下，免得掉了。 最后接下电源就可以用了， 您动奖吧。车子就前进了，如果系卡丁车和三轮车，还要借两根倒车线 把它们短接，车子就会倒退。有一根系负极，我们接下去按下开关，车子就可以倒退了。 一般来说，倒车速度会比前进速度慢一些。明白没？够简单吧？有侠不会，评论区再问。
724万物皆可转
05:45查看AI文稿AI文稿大家好，我是长春笨鸟，今天这个视频呢，给大家带来一个新的部件，新的部件的演示，嗯，具体的变化呢，我知道它是儿童锁，儿童锁的版本话不多说， k g 正常默认的二档，前进后退哈， 踩踏板开机三档，这也是跟经典的四档位卡丁车是没有区别的 啊。下面呢，我们再看它跟经典四档位卡丁车的主要区别啊。关机，然后这边我把这两条线给它短接上，现在现在开机开机我切换到啊，就直接二档了， 正常开机二档，然后关机，现在切换到三档， 可以看到现在还是二档的速度啊，再给大家演示一下啊，三档，正常时，踩油门踏板开机三档， 他会有一个滴的声音，然后执行一个两次滴滴，也就是说他会自动把档位切换到二档。当这两条线短接的时候，短接的时候，这个档位呢，会啊自动限制到二档， 再用踏板切换到四档开机，这是四档，滴滴滴滴只剩四档， 然后他会长鸣一下啊，说明这个设置的档位超出了限制的档位，会自动切换到二档。还有二档的速度 再给他切换到一档啊，这个一档就是正常的，就是正常的一档，也就是说当这两条线短接的时候，他只能在一档和二档之间去切换，调到三档和四档的时候，他会啊自动给换回来。 再看一下这两条，这两条线短接啊，这两条线， 嗯，现在开机试一下哈。嗯，当这两条线短接的时候呢，它速度只限制到一档， 无论你是踏板设置开机的时，开机时候踩踏板设置的是一档，二档还是三档四档，他都会给自动切换到一档， 也就是说这个速度就限制到了一档。当这两条线短接的时候，速度限制一档，最大是一档，当另外两条线短接的时候，他速度最大限制是二档。然后再看一下啊， 这个把这三条线都给它断接上，接了三条线都给它断接上，三条线都断接之后呢，它速度就是限制的最高限制的限制是三档。 好，现在我们把这三条线都断接上，再开机试一下 二档正常，一档正常，三档正常 四档，四档还是三档的速度回到了三档，也就是说啊，这三条线都短接到一起之后，它的速度的话就最大档位就限制到了三档。 我不想不想限制速度呢，就把这个断开，我们再看一下四档 啊，这回这个四档就是正常的。然后呢，我觉得这个版本还是挺好的啊，挺好的就是， 嗯，对于家里有小朋友的来说的话，你可以限制他的档位，可以通过短接这几条线去限制最大的档位啊，当然了，你可也可以通过加一个自锁的按钮啊， 或者是啊遥控器来控制一个继电器之类的，然后控制它控制这几条线的通断，就可以实现啊， 通过按键或者遥控器去啊限制这个档位。好，今天这个视频呢就先到这里啊，大家觉得怎么样？有没有推广的意义？
61长春笨鸟
03:51查看AI文稿AI文稿现在给大家出一个接线教程，这是一根十二星的线，咱们线上有编码，这是八号、六号、九号、十号啊，从一到十二十二个编号，我们分别怎么接？ 接下来我们看一下，我们会有个电门锁，一个仪表，一个组合开关。好，我们现在给组合开关上面编个号，从这边三根线开始，到这边四根线为一、二、三、四、五、六、七。 现在我们有一对四线的插头和两对两线的插头。好，我们把十二星的一号和组合开关上面，刚才的一号跟四插头这个蓝色的我们接在一起，这根通常为右转的转向灯红色线。 下一步，我们组合开关的三号和十二星的二号跟四插头的黑色接在一起，这根是左转灯的控制线，通常为红色。下一步，组合开关上的四号和十二星上的三号、 四插头上面的红色线接在一起，这个通常为远光灯，一般为红色线。接下来是组合开关的五号线和十二星的四号线接在一起，这个是近光，通常为黄颜色。 组合开关上的六号和七号和旁边的这个蓝色线给他接在一起。好，刚才组合开关编号的二号线和旁边的红色、黑色接在一起，同时跳出一根线，这根线待会我们要接在电门锁的二号桩， 这是一号，这个是二号桩，接在这里。下一步，组合开关上的白色和十二星上面的五号线、四插头上面的绿色线接在一起，通常这根为行车灯，是转向灯上面的蓝色线。 下一步，组合开关上的黄色线和十二星当中的六号线接在一起，这根是雾灯或者氛围灯的控制线。下一步咱们把十二星编号七和八的两个线接到两插的母头上。 好，我们七号、八号接的是母头，咱们启动按钮接公头，到时候对插在一起就行了。 下一步咱们把九号接到两插公头的红线，这根是护耳侧速线，跟控制和粗的一根护耳侧速相接就行，到时候我们接在母头的这个红线上。黑色线为电源负极线，我们从电源部分取一根负极线接到这个黑色线，到时候对插在一起就行了。 好，十二星线还剩两根，这两根是备用线，之后你们想接什么的话用这两根。下面我们讲仪表部分，黑色线和白色线接一个两插的木头，黑色为电源负极或为白色和我们的组合开关当中的电源和或到时候安装时插在一起。 这边剩下的还有五根线，紫色的为电机象限测速，通常我们不用接对应的红色接在四叉的绿色上面， 橙色接在四叉的黑色上面，蓝色接在四叉的红色上面，棕色接在四叉的蓝色上面。 好，我们安装的时候啊组合开关的四叉和仪表的四叉给它对插起来，仪表上的负极和画测速两叉对应的，这边给它接上， 启动开关的两叉和这边的两叉对对接起来。电门锁这边我们用一号装和二号装把电源正极剪断，分别接在这两边。刚才我们的组合开关上面有一根线接在电门锁的二号装， 这样我们就完成了控制线的接法。咱们这一头你就可以根据刚才我们的编号去分别给他延长接到我们每一个灯光上面就可以了，再给大家一个编号表。
131沐雨橙风
01:14查看AI文稿AI文稿很多人卡丁车都做出来了，却和我说不会做刹车，这次就来个更详细的刹车制作方法吧。首先买来的半轴，它是自带刹车的，是鼓刹， 这样按下去的时候轮子就刹停转不了。踩下刹车，我们需要断开控制器油门，不然抱死烧电机，所以需要一个这种开关连接控制器的刹车线。当按下去的时候，开关是断开的， 松开开关，接通开关，这两根线我们就和控制器滴沙这两根相连，不分正负，开关线没有正负区别。这是刹车踏板，踩下之后，底下拉钩会把刹车线往前拉。看看实物工作过程， 这根刹车线连接轮子的鼓刹盘平时压着开关，控制器刹车线断开，踩下刹车，开关弹出来，开关接通低刹，两根线接通后踩油门是无效的， 此时如果控制器有电子刹车，电子刹车也会立即生效。
210万物皆可转
02:38查看AI文稿AI文稿如何手搓一台回头率超高的卡丁车？这一集我们组装转向的配件， 首先安装后轴的 u 型抱箍， 前面这个黑色的是防撞块，这个鱼眼折痕需要打螺丝胶，以免后期会松动。扭到底后再把螺丝锁紧， 这个羊角需要在下面螺丝这里加两个垫片，先留一边，然后用力掰进去就行，再把另一颗螺丝也上上去，另外一边重复是操作，这个是转向轴的安装顺序。 轴承座上面有两个小螺丝，需要扭紧，万向节这里需要居中螺丝，打上螺丝胶，用力扭紧，再插入钢管，钢管不要漏出去了，再打上螺丝胶，用力扭紧， 再塞到车架里面，放两颗 m 六的滑块螺母，再扭上螺丝，下面用一个轴承做固定钢管，这颗小螺丝一定要扭紧，转动一下，看有没有干涉之类的情况。这一步安装转向的拉杆， 这个螺帽需要撞到这个角码，形成一个线位， 安装底下亚克力板，再把总电源开关放到座缝里面。底部这个是凤尾灯，颜色任选，只要是二十四伏的就行。 尾部这个是取电座，电池设计成快蛇设计，没电可以直接换电池。再把我们的猫头鹰大灯给固定好，这个是电量显示表，还有一根电线需要从铝材中间穿过， 这个压线段子需要往上拨，红色为正极，黑色为负极，不要接错了，接错了会烧线头放进去，然后把段子打下来就锁紧了。把尾部的插头插上，再插入电池， 打开底部总电源的开关，再调节好我们的电量表，按住按钮长按，继续长按，把 l 三调到 l 十，再至长按返回， 这样子转向的配件，还有整侧的线路都组装好了。下一期教大家安装轮毂、控制器、座椅、方向盘。

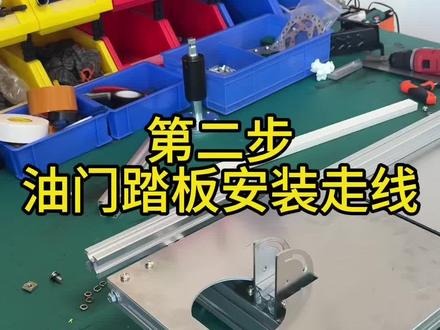

03:22查看AI文稿AI文稿车架装的差不多了之后，我们就装这个踏板，这个踏板他这边是卡住的，我们用手轻轻一掰就可以了，这也上去上上去也是这个样子，这样一掰，掰开之后啊，我们装的话，你可以用边上这个螺丝孔，也可以用中间这个，也可以随便拧，不影响。 你如果是有自己能打孔的话呢，再打个孔也可以，不打孔也没关系，一个螺丝拧紧的话加个弹簧垫片啊，这个是不会动的 位置的话，反正到时候自己可以调，根据自己的脚的长短来调，调前面一点，后面一点都可以啊，现在拧紧了之后啊，这个东西就不会很动，然后这个踏板装好了之后啊， 套板装好了之后，我们把它反过来，然后呢我们把这个线路，这个线路的话从这里过去，然后呢这边的话 稍等一下啊，这边把它垫起， 然后呢我们有个这样的线槽啊，这个是固定这个线的，这样的线的话它就不会乱七八糟，然后我们自己看着弄啊，看着大概就是这个位置的样子啊，前面的话不能挨挨大头，后面的话就是长一点，没关系，它长一点不影响。 嗯，这里装好了之后啊，嗯， 看到就这样子啊，然后把这个东西搞出来，搞出来之后啊，我们把这个线走里面 好，还有一根是延长线啊，延长线的话我们也走，也走里面啊，也走里面，然后这里的话也可以走这个边上过啊，但是如果是装好那个东西了之后，我们就走里面过， 走里面过啊，这个线槽子里面的话就走一个延长线，因为你控制器在后面，到时候开关盒在前面还需要一根延长线把它延长一下。 嗯，好，基本上就是这么装的啊，基本上就这样装啊，线的话这边的话这个线的话你可以可以，到时候走这个里面啊，走这里面啊， 后面的话后面的话不用太长，就是这个的话正好放在一个位置就可以了，这里的话我们把它再拉过来一点。 线呢，前面后面的话不需要太长，后面的话正好跟这里齐平的样子就差不多了。前面的话到时候会走到开关盒里面可能会长一点， 这样走到里面这个线的话就不会乱，这里就装好了。
03:29查看AI文稿AI文稿本期视频跟大家分享一下我们这个卡丁车线路的一个连接。本身这个线路这一块呢其实没有特别复杂的，因为大多的都是对插的，你像我们的电机或线直接通过这个延长线插到我们这个控制器上，然后这边电机 通过延长线插到这个控制器上，这个接的时候只要注意一侧的电机接到同一侧的那个出件口上，不要接错了就行，两边是同样的接法。 再一个你就像我们这个刹车踏板，刹车踏板直接也是线过来之后对插的，对插到我们那个限速刹车上，油门踏板，油门踏板连过来之后也是接到了我们这上面断网或者是油门直接对插就行，这个都不用接接线， 这是咱的电池，电池直接通过这个 x t 六零的口跟我们的控制器连接，这个呢是我们的一个屏幕，屏幕的话需要接这个一线通。然后再有就是这个这两根一根红的，一根黑的，这是电源线，跟那个呃控制器上的电源线对插就行， 我们主要讲一下这个开关，首先我们先看一下这个两开的开关，这两开的开关我们一个是用来当电门锁，一个是用来当我们的倒车 电门锁的这两根直接找到这个控制器上电门锁的那两根，把它给这样对接就行，这个是不分正反的。还有就是倒车，倒车也是找到我们这个控制器上倒车的那两根线直接对接就行，这个也是不分正反的。 再有就是看一下这个，这一个是三档的一个开关，三档的一个开关其中一个是接我们的三速，这个接的时候注意一点 黑色的这根线接三速线中间这根黑色的，然后其他这根黄色和红色就分别对应接蓝色和 橙色，这个这两根线都可以，但中间这根一定要接到中间这根黑色上，这里呢我们着重讲一下我们这个车灯的安装哈。首先我们看一下我们这个车灯的接线，车灯给我们这个 三控开关的一个接线，首先车灯的两个车灯的黄色线跟开关的黄色线三根线连接到一块， 红色线跟开关的红色线三根线连接到一块，然后车灯上这两根黑色的线 接到我们控制器电源出口的黑色线上，我们这一头最好不要断线，我们断往屏幕走的这一头，把这黑线从中间断开，给他接到上面就行。 灯的黑线，接电源出现的黑线，然后这根黑线是我们这个三控开关的，呃，黑线这一根线呢接控制器电源输出的红线，我们也是把这个地方断开，直接这样接在一块就行， 这样到时候我们就可以通过这个开关控制这个车灯的颜色，一个白光，一个黄光， 至于其他的呢就没有什么需要接的了，这里呢为了方便给大家演示，所以我们那个就是把这些灯啊这些控制器都摆的非常近，正常我们在接线的时候需要用我们这配件里边带的这一条实心的线， 到时候我们接的时候就是说一头接我们这个开关啊，或者是这些车灯一类的，另一头把它引到这个控制器这一端，到时候只要是系好颜色，颜色对应着接就可以了。
