ad25新建了pcb文件，没有规则设置
好，我们进入这个电梯规则，进入来了之后呢，你看到这个哈，这个是我们的安全禁忌 安全间距，我们再把它打开一下，你看到前面呢也他有个三角形，这里前面这里也是有个三角形的，你把它打开，看到没，他默认呢带有一个安全间距的位置，单点他这里 啊，这三角形打开，然后他下面会出现一个规格，然后用力的按下去，好，他会弹出这样一个对话框啊，这个对话框呢，这个是我们这一个安全间隙规则的名字啊，这个你要改可以，不改也行。这个啊，这个是他默认的， 然后呢这里针对的所有的元素，这个所有的元素我们可以针对所有的，就他的四配的对象，就是这个规则， 他适用于哪一个对象？这里呢？我们针对于所有啊，这里啊，你可以啊，专门去给某一个网络，某一个网络类，或者某一个城， 或者是你自己输入语法啊，去去针对某一类的这个元素，然后去定义规则，要不然这一个设计一个通用的啊，一个通用的规则啊， 基本上呢，哎，也能够啊，够用啊。下面的这个呢是不用改哈，这个规则呢是针对所有不同的网络啊，只针对我们不同的网络。这个啊，一般的都是针针对不同网络的啊， 这样去设置，那么哎，也有一些是同一网络的哈啊，同一网络呢会针对哪些呢？就比如说你虽然是同一个网络，那你在打孔的时候， 你跟他本身的焊盘也不能挨的太近，对不对？这个是 pvp 工艺制成的问题的，对吧？你不可能把过孔挨的跟那个，哎，同，虽然是同一网络，你不能把过孔挨的跟焊盘一样大，因为加工的时候比较困难吗？对吧？另外一个两个孔之间也不要挨的太近 啊，这个是同网络，虽然是同网络，你也不能挨得太近啊，或者是你的过孔不能压过去，对吧？所以那一个是针对于同网络的啊。 好，我们这里先讲这个不同网络的，然后这个是最小的这个键记啊，这里啊，因为我们这里的规则啊，有五有十，所以他这里也就是 n 啊， n 斜杠 a 啊， 如果你全部射五，那就是这里就变成五，这个不用管他。然后这一个想象是什么呢？忽略焊盘跟焊盘的竞技啊， 封装啊，忽略忽略本身 pb 封装的焊盘与焊盘之间的间隙啊，这个呢，你可以勾上 啊，也可以不勾啊，这个什么意思呢？哈？假如我们做一个 ic， 我们做一个 ic， 那 ic 的两个焊盘他的边缘距离刚好是八面，对吧？但是呢，我们这里设置啊，如果设置为两个焊盘之间的这个距离啊，你看就这里 snd 和 smd 的距离啊，假如我们射了是十灭，那他这里就会爆错，知道吗？因为他本身第一八灭， 所以这里就会包错啊，所以说大家可以先不用勾想啊，等到他报错了时候啊，你再看他是什么原因，然后需要勾的时候再把他勾上，或者是你可以改这里就好了。 改这里是什么意思呢？就是 snt 焊盘跟 snt 焊盘这个距离，我们直接改小就可以了啊，你这里如果说你做的红砖是四面，他焊盘之间边缘的距离是四面，你这里改四面就可以了啊， 所以这个勾啊，其实也不用去管他啊，然后这个啊，这个是一个简易的一个规则哈，然后这一个呢，是他更详细一点，他这个详细的话就是把他这个 coopple 啊，这个铜啊，他会又分成去，我啊， polo 里还有那个啊，瑞雪啊， 分了几个啊？如果你看不懂，你就别管他了，就用这个简易的规则就可以了。好，然后这里呢，他是一个啊，矩形针列的一个方式哈，这个怎么看呢啊？比如说你看这个窗口，这个，这个是表示我们的走线啊，走线和走线看到没？这样子对 过来的，是这样子对过来的啊，走线和走线的，他的间距是五个面啊，下面的话是 sm s n d 的啊，配的就是贴片表贴的焊盘，表贴的焊盘跟我们的走线，他的规则是五米二，看到没？这里好，这是可以设置的哈，然后表贴的焊盘跟表贴焊盘啊，是多少啊？下面的这个 tspet 是通孔的器件插件孔啊， 这个没有，是我们的过孔啊，过孔，然后这个 coper 是我们的铜皮，然后这个是文本，然后这个是孔啊，那螺丝孔啊，等等那孔哈。呃，所以 这里呢是这么去设置，那我们的规则怎么去设呢哈，我们就分啊，高速版和低速版，那低速版的话一般是没有 bga 的，那没有 b 接的话，比如说这像单片机的板，那你最小的间隙可能要做到八米或者十米啊，对不对啊？那我讲的东西呢，基本上的基于多层板，基于高速板，所以呢，低速板呢，我们就不讲他了啊，高速板的话一般我们主要的这个线宽线机也 献祭，我们现在就讲献祭，主要是集中在四到五灭啊，所以说就看我们这个电路板，他用的 bga 啊，他的最小的降器是多少啊？我们一般呢都采用啊，一五的这个基准啊， 来去设置的。那这里也一样的哈，我可以把所有东西先设成五灭，单击这个左上角，然后输入我们新的规则五灭，看到没？我单击左上左上角的，这这个左上角单击他，然后呢，你看我一看到全部 选中了，对不对？然后输入你新的参数，我们也回车啊，你看我全部把规则改成五了，改成五之后呢，我在这个铜皮这里要加出铜皮啊， 罐头啊，铜皮这个就罐头，铜皮这里呢我需要把它，我们的罐头呢离我们的啊，罐头跟我们的走线或者是我们表天焊盘，长江焊盘也好，一般呢是十二到二十米啊，你这里也可以设置为十二，然后罐头跟过孔啊，就这里啊设置为五米 啊，因为你在灌铜的时候内层呢，灌铜的时候我们的很多的铜啊，是要从个过孔里面穿过去的，所以不能射十二，十二的话太大了哈，你过不去的，所以一般呢我们设置为五灭啊，然后这个其他都保持五灭就可以了，所以只需要设置这一个 靠谱。这个啊，这个是咱们将近，那比如说有板宽怎么办，对吧？你是为五米了，大叔，我灌了桶之后你板宽也是五米了。 ok， 那你在这里呢就可以专门给他加一个成 右键在你这个啊，肯定肯定，这里呀，单击右键，然后再新建一个妞撸了，然后新建一个规则，这个规则比如说我们针对板框的这个好，针对板框，你在这里可以给他写一个奥特赖 啊，这个是最规则的，我们针对我们的板框的，对吧？所以你就可以想板框呢，一般我们就放在机械一层啊，或者是 我们的 q 二啊， q 二层啊，在这里好，机械一层或者是 q 二层啊， 如果是 q 二层，那你就勾选 q 二层，对吧？我们再用板框，如果是你板框放在极限一层之后，你再复制一层到你的 q 二 q 二这一层，然后呢，在这里啊，就可以设置啊你 q 二层的这个信息， 哎，我们这个是针对 q 八层跟所有的，那你这里呢，比如说你里板宽一毫米的地方不能走线，对吧？你这里设置大一点啊，包括过孔，包括器件，包括焊盘啊，这个可以， 如果是你，你有些插座啊，需要靠近板边的话，那么你就得就设事实，将来会报错的，对不对？那你这一块的话就可以设小一点啊，这个也是一样啊，设小一点， 要不然话你先设为事实，到时候有报错的话，你再把相应的这个想象改小一点啊，这个是针对我们 q 二的 啊，对吧？针对我们 q， 那好，那就可以完成这个规则了啊，如果你还有其他的规则的话，在这里面继续加啊，加进来，那这边也是一样啊，这里呢可以输入语法，这个，这个可以输入 依法哈。这个比如说我们针对同一个网络的啊，过孔跟过孔，同网络的过孔跟过孔啊，这个是过孔啊，过孔和我们的过孔，然后针对 对同网络的这个啊，同网络的过孔跟过孔看到没？你再来设他的一个规则啊。这里啊，过孔跟走线，过孔跟焊盘，各孔表贴焊盘，长江焊盘，过孔跟过孔，对吧？设置为多少一个密啊，这样的话他就他就不会重孔 啊，也不会叠过来啊。这个是同网络的，所以说你名字也可以改一下这个是够红跟够红啊同网络够红跟够红啊，这个可以色啊，可以色一下， 因为这个可以帮助你的走线啊，会做的更好啊。这个然后你下面这里 都可以看一下哈，看到没？这里这里，你要注意哦你看到没注意到这条条啊，你看很多人粗心的，可能就会忘了看 他这里还好，好几个想象的。看到没有？你要把这个界面啊，给给他拉一拉啊，给他拉伸一下，看到没？注意注意注意，看到没有？你把这个界面拉伸一下往这个左这个右下角这里啊，拉拉拉，看到没有啊？用力一点哈用力一点拉， 看到没有？用力点拉，拉出来，你看到下面还有很多隐藏的想象，知道没有这里呢？就很多同学刚开始学的时候比较粗心， 只射了一点，然后下面的基本上都没有去管他，所以呢这个就很粗心了哈这个就非常粗心了啊。所以要往下拉啊，这个要用力一点哈用力一点啊， 用力一点。按住鼠标往下拉，你这样才能够拉的出来哈，你不用力拉不出来的啊。对，所以说我们建议大家在拉的时候啊，多喝点水啊，大口的喝水，然后呢这样的话你拉的时候拉的算快一点， 哈哈哈。啊，这个是孔啊，罐头的话是在他本身默认这个桶子里面就有了啊，本身桶子里面就可以了，这里就 啊这里啊，所以你啊，这个界面一个比较小啊，所以说你你起来第一件事啊，猛灌一杯水 啊，然后右下角这里啊，用力一点拉，这样呢就可以把这个界面拉下来了哈，可以拉出来了，这个啊，拉不出来了，多喝点水，哈哈哈，拉不出来，多喝点水， 好，这个是我们过孔跟过孔了哈，所以这个移法的话，其实大家也不用担心啊，我们常用的移法其实呢也不会太多，常用的移法可能就是五六种啊，比如说插温的啊，针对插 加分的，罐铜的，过孔的，过孔跟焊盘的等等啊，这个语法的话啊，我在呃评论区的话可以发给大家哈，这个语法的话我们就 ppt 的方式就可以了啊，所以这里我们的规则只要是以实用为主啊，不用太复杂。好，那规则的话当天应用啊，确定就可以了。
粉丝6.6万获赞52.0万
相关视频
01:21查看AI文稿AI文稿划 p、 c、 b 最烦的就是全英文的设计规则，记不住还总设错，每次新建工程都要重设一遍，太浪费时间了。 今天跟大家分享一个规则复用的方法，让大家彻底告别重复劳动。为了让大家不仅会用，还能看懂，我整理了一份 p、 c、 b 规则汉画图示， 里面把所有英文规则都翻译成了中文，重点和坑点我都用红字体标出来了，像限宽、间距这些关键参数一眼就能看懂，再也不用去查字典了。 需要的家人关注一下，帮我点个赞，我私发高清原图给您。接下来我演示一遍怎么实现规则复用。首先打开你已经设置好所有参数的 pcb 文件，在这里你可以看到所有已经配置好的限宽等参数。 接下来在规则列表的任意一个标题栏上点击右键，在弹出的菜单里找到导出规则，再全选规则，然后选择一个你能找到的位置，比如桌面，点击保存， 这样一套完整的规则模板就存好了。以后在新建 p、 c、 b 只需要同样打开设计规则，在任意标题栏右键选择导入全选规则，找到刚才保存的文件， 搞定，所有规则一秒钟全部套用，直接开化，效率拉满！关注我，后续分享更多实用的 a d 使用技巧，让您效率拉满！
1622电子李柯南
12:54查看AI文稿AI文稿哈喽，大家好，我是北冥有鱼啊，现在呢我们这个 pcb 已经大体的绘制完成了，下面呢啊，我们就要进行一个 drc 规则检查啊，来检查一下这个板子上的一些错误， 我们来到工具这个选项卡，然后选择设计规则检查啊，这里有一些规则，当我们勾选上这些规则之后呢，这个软件就会自动的来判断我们的这个板子是否符合这样的一种规则啊。 接下来呢啊，我们来运行第二题， 这里呢我们最需要关注的是哪一点呢？就是这里就是未连接的这个网络啊，这是我们需要 重点关注的，另外还有还有就是这个间距啊，这个间距好，我们把它关闭掉，在这个 mac 纸， 在这 mac 这里边啊，我们可以对这个呃错误的地方进行一个嗯，定位啊，进行一个定位啊， 可以看到当我双击啊，他错位的地方的话，就会自动跳转到那个位置。 这里呢我们先着重解决一下这个啊，未连接的这个 nice 啊，这个 nice 可以看到啊，我们这样的一个接口，他是没有连接好的啊，这里我们先给他铺上地啊， 啊，这样我们在顶层啊进行这样的一个呼吁操作，这样就像这些金币就把它给连接到一起了。 另外呢铺地的另外一个好处就是加强这样的一个连接，这接这接下架和这个板子的这样一个连接，这样他就会固定的 更牢固。然后呢，我们再看一下其他的错误啊，其他的错误， 这里呢我们再重新运行一下。第二 c， 我们再来看一下啊，这里啊这里啊，这里是没有连接的，还有就是 这里啊，大家可以看到啊，这里的话他没有连接上是没有问题的，因为将来这个电阻焊接是放之后呢，电阻会把这个啊这个地方给他连接上，所以这里不需要担心。 这里啊这里这个金地是没有，呃，接地的啊，这里边还有接人地。 好，那我们再重新运行一下 grc， 这里连接错了啊，连接错了，我们来看一下， 把这个五福的这个 这条线给他避开啊，给他避开就可以了。 想再运行一下 这里咱们再运行一下，他为啥会显示 啊？没有重新复重啊？这里选择 t j a 啊，进行这样的一个重新的不同，这样还得爆缩 就没有了，好吧。然后呢就是这个间距了啊，这里是一些间距间距的问题，这里间距有问题就给他删掉，还有这里也删掉，还有这里 另外还有就是这里这里绿色的这种报错都是有问题的，删掉。 这里呢给他调整一下。 另外呢还有这里啊这里的话他也是间距啊间距问题， 这里这个间地啊间地需要更改一下他的这样的一个尺寸啊， 看这里 更改一下尺寸。 这里 另外呢这里还有就是他的这样的一个间距啊间距 他的这样的一个过孔距离这条线太近了啊，导致他要 抱这样的一个错误，可以看到他这是小鱼这个六个苗的 使用我们的这样的一个快捷键啊 啊，还有这里这里我们给他调整一下。 这里怎么调整呢？先把这里先调整一下， 这里， 哎，这里啊这里还有这里不是，然后呢我们再重新进行这样的一个规则检查， 这里呢提醒我们需要进行一个重新的铺头 tja， 好的，然后呢我们再进行一个规则检查， 把它给关掉。 双击啊双击，这里是距离小于六喵啊， 这里给他移动一下，好， 另外这里呢就是这个过孔的尺寸了啊，这些过孔的尺寸，嗯，这里他提示这个过孔距离太近啊，距离太近他是小于十个喵的啊， 确实， 我手动测量出来他这样的一个距离只有四点六个秒，嗯， 这样他打孔的时候，像这个在身上的时候他是要打孔的，这样如果太近的话，他这里还容易就断掉， 这里我们怎么操作呢？这里啊可以这样 给他将这个空间加大一些啊，加大一些， 这样， 然后还有这里也进行一个调整， 然后呢再进行这样一个重新的飞鸿啊， pga 重新铺同 加 s， 这里还提示这个距离多近啊？然后呢我们再来运行一下这样 一个规则检查， 把它关闭掉啊，这样可以进行一个定位了。 还有这里啊，这里， 好，这样的话我们的这样的一个错误啊，就检查完了， 剩下的错误主要有两类啊，第一类呢是这个提示过孔的这个尺寸有问题啊，这里呢我们不需要管他。 另外一类呢是这个彩阳电子的这个焊盘啊，提示这个导线没有连接，这里呢我们有。
107大鱼电子工作室
21:30查看AI文稿AI文稿大家好，欢迎大家来到反映课堂，我是郑老师，我们开始来讲解我们的第二十六课，关于我们的这个三 dpcb 封装模型的一个吊用和 创建。那么在于我们的一些呃设计当中呢，我们会经常会看到我们的这样的一个三 d 的这个 pcb， 对吧？三 d 的这个 pcb， 那这种三 dpcb 到底是怎么画的呢？ 其实对于我们的这个 pcb 来讲啊，其实这种三 d 呢都是我因为我们的这个器件的模型去进行填充的， 那通过创建好我们的三 dpcb 封装，然后更新到 pcb 里面，他就会变成一个三 d 的这个 pcb， 他是这样子的啊，重点是干什么呢？重点是 在我们的 pcb 的这个建库的这个工作啊，所有的三 dpcb 设计呢，其实就是对我们的三 d 模型做好创建就可以了，那么怎么样去创建呢？其实这里呢有几种方法， 第一种方法呢是自己通过 adad 的这个软件啊，通过 ad 软件呢，自己自己去创建啊，自己创建。第二个呢， 第二个呢是我们的这个啊，三滴模型，就是说第三方软件啊，三滴模型模型直接去进行导入， 那么今天呢，我们通过这两种啊方式呢给大家去做一下演示，那么有时候呢 没有三 d 模型的话可以自己做，那如果有，那我们就可以直接导入，好吧，我们用这两种方法给大家讲解一下。那么首先呢我们来看看怎么自己建， 自己怎么样去创建一个这样的一个风装，那么这里的话呢，我们以我们的零八零五的这样的一个风装去做一个视力的一个说明啊，视力的说明，那这个风装的话呢，我们怎么样去做呢？ 啊？这种三 d 模型怎么做呢？首先呢我们可以找到我们的放置的这一个里面啊，会有一个什么呢？三 d 元件体啊， 直接激活这个命令。然后呢我们可以沿着这个私印边框去进行绘制啊，当然呢我们可以按秀的一下空格呢去切换这个绘制的这个啊啊， 这个什么这个边框的一个拐拐角的一个形状。好，然后我们按在这个状态下按胎宝键可以对他呢去进行一个设置。 好，那么大家注意啊，设置的时候呢，大家一定要注意我们的这个三 d 模型，他的这个层所在的层一定是在机械一层啊，一定是在机械一层， 然后这里的话呢我们可以对他的这个高度去进行设置，那么零八零五的电阻的风装他的高度是多少呢？那么这里的话呢，我们需要去自己去百度一下这个规格啊，零八零五电阻 啊，电阻封装尺寸啊，我们可以去搜索一下他的规格书啊，我们去看一下 他的这个尺寸是多大啊？我们看一下百度啊，这个图片里面有没有啊？那么这里的话我们可以看到啊，这里呢我们随便打开一个，好吧。 啊，这是幺零零八的啊，幺零零八，我们找个零八零啊，这是幺二零六的， 那我们看这个啊，零八零五对吧？零八零五，他的这个高度是多少呢？零点五对吧？高度是零点五啊，我们也可以从这个地方呢数据上面可以看得出，所以这里呢我们选择零点五毫米， ok， 确定好之后呢，我们对这个部分呢去进行这个绘制啊，绘制的时候呢，我们一般就是把这个焊盘这个区域呢去进行包裹好，那么这个时候呢，我们会发现把它切换， 换到三 d 状态的时候，哎，他就变成了一个这样简单的这样的一个模型，对吧？简单的这个模型，但是呢我们从这一个图上我们可以看出，哎，两边是白色的，中间是黄色的， 那这种我们做怎么做呢？那这种的话呢，其实我们可以呢双击这个模型啊，可以对他的这个颜色大家看一下啊，在这个右下角这个地方啊，右下角这个地方可以去对他的颜色去进行更改，那么如果我们把它改成那个什么呢？改成一个 红色，或者说我们改成一个黄色，对吧？我们是可以对这个模型的这个部分呢去进行颜色变更的，然后呢这两头啊，这两头呢他是什么？他是白色，我可以可不可以改成白色呢？我， 我们可以呢再一次进行这个放置三滴，好，我们可以通过多个这个元素呢去进行组合啊，去进行组合，绘制在这个位置 啊绘制的这个位置，然后呢我们对这一个绘制的这个属性啊， if 十一调出他的属性窗口，我把这个颜色呢改成白色。 好，我把他这边呢切换一下，看一下啊，他这个他这边呢大家可以看到他这里呢会有一个什么闪动，对吧？这种呢因为是完全重合的，但如果说我把这个里面的这一个部分呢，把它缩短一点，缩到这个短缩到这一边来， 对吧？同样的我在这一边我去进行一个复制，好，我把它放到这里，然后我把这一边呢也给他去缩短，缩到这个 这个边缘的这个位置，切换到三滴，大家看一下，那我这个模型是不是就是一个跟刚才那个差不多的，这边是白色的，这边呢是什么？这边是白色，这边是黄色，那是不是跟我们的这个图片上的这个模型是类似差不多的， 对吧？那么这样的话呢，我们可以绘制一个比较简单的这样的一个电阻的模型出来，然后我们单击右键啊，单击右键啊，不对的到我们的 pcb 里面去，然后呢大家注意啊，更新的时候呢，是所有层都要去更新， 点击确定，那么这个时候呢，我们切换到我们这边的这个 pcb 啊，我们切换到三滴，好，我们看一下我们的这个电阻封装，哎，他在哪里？他在这里，你看电阻的封装他是不是过来了，对吧？我们切换到三滴，按 注信的键，然后鼠标右键去进行转动，对不对？那么他这边是不是就出来了？好，当然呢我们也可以绘制一些其他的，那么其他的打比方我们去搞哪一个呢？我们来看一看这种插针，好吧，我们来看看这种插针， 那么这个插针，那么我们知道他是一个，是一个什么是一个坐子，相当于是一个坐子，然后呢再有一根针顶出来的，对吧？ 那这种怎么做呢？我们可以利用啊，这里面的三滴的这个里面啊，我们可以看看 三 d 的原件体，对吧？我们在这里呢去进行这个绘制，绘制的时候呢，我们按开宝剑去对它的属性去进行变更，那么这里面呢除了刚才我们自定义的这个绘制的边框之外呢， 我们还有什么呢？其实这里呢还有球体，还有球体大家注意一下啊，我这里先先演示一下，好吧，先放这个球体，然后呢我们这里面呢还会有一个什么？还会有一个 柱体啊，柱体。我这里呢先举例子给大家先看一下绘制出来的这个东西啊，大家看一下，一个是柱体对吧？一个是球体 啊，可以去进行组合，组合成任意的这个形状，加上我们的刚才的那那种形式啊，那么这里的话为了为了绘制我们这一个地方的这个啊 形状，我们该怎么做呢？首先呢我们大概去测量一下他们的这个这个区域的这个什么这个，呃这个 尺寸，对吧？一百，那么这里的话呢，我们可以对他的这个圆柱体啊，圆柱体我们知道他的这个半径，对吧？一百，一百的话呢是多少半径？就是五十米了吗？ 对吧？你改小一点，刚好呢能够把这个地方呢给他放好，归中给他放好。然后呢这个地方呢我们可以把它改成什么？我们可以把它改成他的这个高度啊，可以去确认一下他这个高度 啊，当然呢我们也可以把它改成一个什么呢？改成一个多边形，如果你要改成多边形啊，改成多边形怎么做呢？ 多边形的话，我们又回到我们刚才的这个这个地方去，只是说我们在这这里要注意我们这个地方呢，我把它这个这个高度呢也给的改的这个跟一样的啊，然后我沿着这个丝印啊，沿着这个丝印 我去进行一个绘制，对吧？沿着这个思应去做一个绘制。 好，好，那么这样的话呢，我们切换过来，大家看一下他们之间有什么不一样呢？ 这是一个圆柱体，对吧？这是一个多边形圆柱体，然后他们的高度还是有点点不一样的，对吧？那么这里的话呢，我们一般是用什么？一般用黑色来表示啊？用纯黑色表示作者的话呢，一般用纯黑色。 好，然后呢我们再用什么呢？当然我们这里这个地方的话呢，我们为了啊和这边统一，所以这里呢我暂时就把它删掉，那么其他的地方呢？怎么办呢？我是不是可以直接复制，对吧？可以直接复制啊，复制删 贴啊，复制粘贴好，把这里呢八个给他放好。好，当然呢我们这个里面呢，我们说过这个地方呢，他只是一个什么？只是一个这样的一个座子，然后还有一个针针怎么换呢？针的话呢，其实我们可以在这里面呢，可以再继续复制一个 啊，复制一个只是说我们把他的这个半径的把它改小点，比如说改到零点五毫米 啊，或者是说我们可以去看一下这个里面的这个这个孔到到底多大，做的跟这个孔呢一样大的， 好，做的这个孔呢？一样的的，然后呢我们对这一个部分呢去进行属属性的设置啊，然后他这里呢他的高，他的高度啊，他的高度，但是这个部分呢？哎，看一下啊， 不对啊，这个不对，那么这里面的话呢，应该是刚才选错了啊，应该是在这里面的啊，这个地方，然后呢我们对他的这个高度去进行设置，那这个高度啊，比如说我要五毫米高度， 然后呢他的颜色我把它改到什么呢？颜色把它改到这个白色， 好，我们切换到三 d， 大家看一下。哎，他是这样的一个方式啊，插针的话呢，那么有时候呢，他会跟什么？底面也会有啊，底面也会有，那么这个时候呢，我们可以考虑在对他的悬壶高度啊，大家注意一下啊，我切换到三 d 里面去进行调整，比如说负一毫米， 大家注意看一下，这个下面是不是就生生下来了，对吧？一般正路正中插针的话呢，背面也可能也会有 啊，所以这个时候呢，我们把它做成这样的一个形式之后，我们其他的地方我是不是同样的也是可以复制粘贴，复制粘贴就是说我们可以通过多个元素去组成我们需要的这个 啊模型，对吧？你看这样子的话，大家看一下，那他是不是就变成了一个这样的一个坐姿加针的这种形式， 然后呢我们把它干什么？切换到我们的 pcb 啊，切换到 pcb， 切换到三 d， 那么对于这一个部分，你看这些地方插针都是没有的，对吧？那么我们把它更新到啊，我们找到这个库，找到这个库，然后阿布达特到 pcb， 对吧？然后 点击确定，那么这个时候我们再切换到三滴，大家看一下他是这个地方是不是有了，对吧？是不是就有了啊？ 大家可以注意看到啊，那么这个封装，那么其他的这部分呢，那我们是不是可以照样的去进行制作，那么我们按照这样的一个方式，把其他的这个模型自己给他做好，是不是也是可以的， 可以吧，对吧？啊，当然呢，这种呢是我们手工自己去创建啊，手工自己去创建的这个过程呢，有时候是需要大家要有一定的美学功底， 对吧？如果说我自己没有，那我怎么办呢？其实呢，我们在一些第三方软件里面啊，提供了一些比较，提供了一些比较啊，这个专业的三 d 模型， 那么这个专业的三 d 模型在哪里可以下载到呢啊？第一个呢可以在 ic 封装网上， ic 封装网上可以下载。 然后呢第二个呢，我们利用我们的这个 slow 的第三方软件去绘制这样的一个模型啊，第三方软件专门做三 d 软件的啊，三 d 模型的好，那么当然呢， 郑老师这边呢也给大家准备了一些比较丰富的素材啊，丰富的素材大家可以在这里面呢找得到啊，然后呢你找到这个翻译 library 啊，然后这里面呢会有一个三 d 的 library 啊，点，大家自自己点击进去啊，然后呢再点击这个部分电子元器件的这个三 d 模型，大家可以看一下， 这里的话呢，会有很多这个啊东西啊，比如说 hdmi， 比如说 usb， 比如说这个啊，低系头，对吧？当然呢，我们这里吗还有一些其他的啊，其他的，比如说这里一些电阻模型 那吧，比如说现在我们常最常用的，对吧？什么 sot 对吧，我们二极管发放，二极管开关对吧？我们的 qfp 等等啊，然后呢像我们的这个里面呢还有一些什么 我们的这个贴片啊，电阻，电容啊，零六零三的，零八零五、零四零二幺幺零六，这种最常用的，我这里呢都有啊，在我们的素材里面，到时候大家可以直接去找一找啊，可以去找一找，那么这里怎么弄呢？这些模型呢？我们可以双击打开看一下， 他这边呢是一个这样的一个 steam 的一个结构模型啊，一般是用第三方软件呢制作的，那么我们怎么样去调用呢？那么这里的话呢，我们举一个例子啊，我们用零六零三 啊，用你有你零零三，那么这个零六零三呢，我们可以直接在 place 放置里面呢，这里有一个三滴体 啊，三 d 体。我们在这里呢可以直接进行把我们的模型给他打开啊，把我们的模型打开，那这里的话呢，我们先找到对应的这个素材啊，对应的这个素材 三 d， 然后这个三 d， 然后这里比如说零六零三的，对吧？零六零三的啊，我们找到这个常用的切片的电阻，电容，零六零三啊，电容啊，这是电阻啊，应该是找电阻， 零六零三电阻，我们直接把这一个地部结构模型的这个地方的双击加载进来，大家看一下，那么这个时候呢，我在这里呢归中去进行放置 啊，归中去放置一下，然后我切换到三滴，大家看一下，那么这个时候呢，我们会发现哎，他是一个什么？他是一个这样的一个三滴的这 啊模型，当然呢我们可以双击啊双击，大家注意一下，我们这一个里面呢他会有一个欧，我卡了填充，那这个填充呢，就是说我们填充着为这样的某个颜色，那么一般如果说你的这个模型呢，我们 它其实是已经有颜色的，那么被我们这样子一填充的时候呢，它全部变成灰色了，那这种呢？其实是不太合适的啊，所以我们把这个勾给它去掉，大家看一下它本来的这样的一个模型，就是这个样子的， 对吧？本来的这个模型，哎，店主他的这个模型是是这样，是这个样子，白色加黑色啊，那么如果说我们的 pcb 里面要用的情况下，我们是不是就可以直接更新过去，我们把这个模型放置过来，然后我们更新过去就可以了， 对吧？当然呢我们还有其他的，比如说 sot 二二三，对吧？ so 二二二三，那怎么放呢？再放置里面找到这个三 dt， 对吧？然后在我们这里面呢找到常用的这个贴片， sot 二二三， sot sot， 找到啊，二二三，哎， sot 二二三有没有啊？ sot 二二三啊，二三杠五，这里只有啊，三二三没有，对吧？没有啊，没有的话呢，到时候大家自己自己可以自己到其他地方找找，或者说我看看其他的， 比如说 sot 二三啊， sot 二三，那么这个 sot 二三呢？我们刚才看到了有，对吧？那么我们在这里呢找到 sot 二三这个模型 啊，在这里面啊。呃，贴片，贴片在这里， sot 二三， sot 二三，对吧？就这个好，我们双击哎，加载进来，你看在放置的状态下按开口键啊，我们可以把这个勾先给它去掉啊，把它原来的这个模型这个颜色把它展示出来， 然后在干什么？然后我们再基于这个三 d 模型给它放置在这个焊盘上来，对吧？ shift 加空格啊， shift 加鼠标的这个右键可以去做一些调整啊，可以旋转做一些调整，把它 放在我们这个三个焊盘上面，对吧？紧紧的贴住啊，紧紧的贴住，然后我们再切换到二地，对吧？切换到二地，像这种，对吧？切换到三地，可以看一看他的这个形式， 当然呢，有时候导入了的这个模型啊，他会存在什么问题呢？大家注意啊，比如说像这个我改到九十度，他啊改到，呃，这个是一百八啊，改到这个 x 轴， x 轴我改到九十度 啊，那么导入进来的时候，大家可以看到它是一个什么和这个三 d 的这个，呃，这个元素这边呢是垂直的状态，对吧？按空格，你只能这样子 啊，就是，呃基于这个，呃 x 轴啊，基于这个 x 轴之 x 轴之进行旋转，对吧？我要放在这上面来是不行的，所以呢，这个时候我们必须要去调整他的这个 xyz 轴的这个数据 啊，可以对这个器件呢三百六十度啊，或三百六十度的一个立体的方向去进行旋转，对吧？那么这里的话呢，我们把它改到 别别一百八十度啊，一百八十度，他到了我们这个下方去了，对吧？对吧？这个是不行的吗？对吧？好到我们的下方去了，我们像这种的话一般需要放在上方，所以呢像这个 c 轴我们可以把它改到零度， 好，那这样的话呢，他就翻上来，然后我们在拖动的状态下按空格键去进行旋转，然后对他这个模型去归中去放置一下，那这样的话呢，才需要放好了啊。 好，那你这个三 d 模型做，做好之后呢，我们再更新到我们的 pcb， 对吧？更新到我们的 pcb， 然后我们再切换到这里来看一看，对吧？切换到 pcb 里面看一看， 好，他在这里，对吧？他在这里，你看，对吧？那么我们按照这样的一个方法啊，把我 我们的这个 pcb 里面所有的这个元气件啊，所有元气件，大家去把它做成我们的三滴啊，做成我们的这个三滴。 那更新到我们的这个里面来之后啊，更新到我们这个里面来之后呢？那基本上呢，我们的这个版子呢，他就变成了一个三 dpcb 的这样的一个 pc 这个版子，对吧？变成了一个三 dpcb 啊，那这里就是 sot 杠五， 对吧？嗯，对不对？好，把所有的做好， 所以看似这个方法还是比较简单的，对吧？但是呢我们主要的问题点呢，其实主要是在我们去找对应的这个模型啊，找对应的这个模型，如果说没有这个模型需要自己去创建，但 如果说你在创建的过程当中，利用了这个 ipc 的创建向党去创建出来的这个风装，他会默认就会有这对应的这个三 d 模型啊，利用我们前面 ipc 风装创建向党是进行创建。 好吧，那这个的话呢，就是关于我们的这个三 d 的模型的吊用啊，我们直接把这个模型调用过来，对吧？然后呢和自己手工去创建，利用多个元素去进行叠加 啊，创作出一个比较好看的 pcb， 好吧，那这个就是我们这一节课的内容。好，谢谢大家。
259凡亿宇哥PCB设计
01:24查看AI文稿AI文稿来用 linux 画 pcb， 你 从 a、 d 转过来找不到规则管理器不会调差分，对约束库文件导进来全乱了，改半天一堆 d、 r、 c 错误。你说 linux 不好用？回答 我，是你不会用还是软件不行？你当初学的步也是从零开始的，任何软件切换都有生态适应器。但 linux 的 核心优势 是比 ad 更高的定制自由度，能帮你打造远超 ad 时代的设计效率。 cwind 支持通过配置文件实现所有功能键重用设，做到常用操作一键沿用设计规则一按国标调好， 还附赠二万颗以验证国产原件库到手，直接用需要的扣模板原理图、凸放连线、 pcb 布局、移动旋转 操作和 a、 d 几乎一致，更有 ai 布局、智能体一键生成、合规出示布局、 d、 d。 二自动等，长三分钟搞定。自动布线一键不通常规网络，省时又省心。当然 seven 还有智能地府及电协同、 c p i 仿真等高级功能。想系统学习随时来找我们，关注我，武汉电路小诸葛。
13城聚科技
01:24查看AI文稿AI文稿画 pcb 的 兄弟们天天对着菜单点来点去，常用功能翻半天，重复操作点到手抽筋，别人半小时搞定的活，你要俩小时。其实只要把常用功能改成顺手的快捷键，效率直接翻倍！ 今天教你最通用的菜单设置法，所有功能都能自定义，看完就能给自己量身定制一套专属快捷键。首先在顶部菜单栏的空白位置，单机鼠标右键找到并执行 customis mini， 进入自定义设置界面 弹出来的对话框里，左边栏先选中 o， 这样就能显示软件所有的功能选项。然后在右边栏找到你想设置快捷键的那个功能，双击它，进入单独的快捷键设置页。 最后在可选的输入框里直接按下你想要的快捷键组合，比如数字键、 ctrl 加字母 shift 加功能键都可以确认保存就大功告成了。怎么样，是不是超简单？ 把走线删除对齐，多线同走，这些高频操作都改成自己最顺手的键位， 以后操作行云流水，再也不用在菜单里翻来翻去了，赶紧去把自己常用的功能都改一遍，亲测效率提升不止一倍！

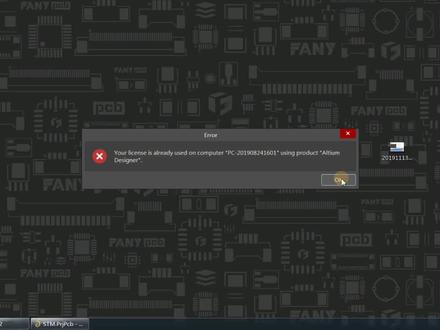

00:59查看AI文稿AI文稿哈喽，大家好，我是反应教育 aj 的刘老师。今天我们要讲的是在我们的 ad 软件中， pcb 设计的时候常用的规则就是 布线规则设置。上节课我们讲的是点讲了 bcb 设计中的电器规则设置，这节课我们讲布线规则设置，我们边打开 pcb 边讲一下布线规则的一些定义吧。 在我们进行 pcb 设计的时候呢，不限规则设置就是 我们非常重要的一项，布线规则中着重关注的就是我们的，然后打开布线规则里面我们着重需要关注的是线宽，还有我们的过孔大小， 这两项是我们特别需要注意的，因为我们在进行高速 pcb 设计的时候一般需要用到。
