380v的漏电保护器2根线怎么接

哎，老铁说，阿恒，那你教会了我二百二的线圈制锁，那我三百八的怎么接线？我不会呀，我连夜申请了三项电，我们一起来看。我们可以先看一下三百八的电压哈， 黄色和绿色交流真有效值三百九十八伏。三百九十八伏。黄色跟红色交流真有效值三百九十九伏。绿色跟红色 交流真有效值四百伏。你看三档电压平衡，我们接另一两条火线，接到我们交流接触器线圈就可以啊，这是一个三百八的接触器吗？首先接触器能够吸合原理啊，靠的是它里面这个线圈， 线圈是由非常细的铜丝绕制而成的，头和尾是 a 一 和 a 二，每一层都进入绝缘期，他俩的电阻是很大的，如果电阻为零，那说明短路了，如果测不出电阻，说明他烧断了。 大家看到在线圈没有通电之前，你拿个螺丝刀去吸啊，他没有任何反应，但是电声磁形成磁场之后就不一样了哈， 你看这个时候螺丝刀可以把它提起来，说明他磁场大，磁力大，断电，他没有电，没有磁场，他们就会分断了，然后咱把这个洞铁芯给它装上去。你看线圈得电，触点会吸合下去，线圈没有电呢？触点会弹回来，靠的就是线圈得电嘛。 线圈没有得电之前，哎，没有磁场，他这个弹簧会把触点顶回来，你一得电形成磁场之后，哎，他会克服弹簧的反作用力，把所有触点都吸合下去，改变他所有触点的状态。 当线圈没有电，没有磁场，他触点不就 biu 的 一声，哎，弹回来了吗？所有触点就复位了吗？你看二百二的线圈呢，我们是接一零一火，而三百八的线圈，咱就接任意两条火线。你看当前 a 一， 我是接了黄色火线， 而 a 二的话，我们上面有一个 a r， 下面有一个 a r， 接哪个都行哈，他是同一个点往两边分开来走而已。这个时候呢，你看我接黄和绿啊， 三百八十伏吗？接黄鹤红，三百八十伏，任意两条火线都是构成三百八十伏电压啊，都可以让它吸合哈来，那我们就接黄色跟红色哈， 你看，有了三百八的电线圈，得电触点吸合，然后我们剪断它啊，其中一根火线断了吗？红色火线断了，线圈没有三百八的电，它的触点复位，这个时候黄色火线还是直通的啊， 你看这回我们接通红色火线，线圈，得电触电熄火，断开。红色火线，线圈没有电触电复位。这么危险的动作呢，肯定由这个开关控制好啊。一个常开按钮，本来是断开的，点 按下去闭合，松开手恢复断开，加到这上面去。这个时候我们合上开关，你看接触器为什么没有吸合呀？因为火线只是到按钮开关头上，按钮开关是断开的， 你按下去，火线通过它闭合到线圈 a 二，有了三百八的电，继电器得电熄合嘛，松开手，火线断，哎，断过不去了，线圈没有电触点复位，他是点动同样三百八的继电器，跟二八继电器之锁是一样的啊，利用它的辅助常开， 在线圈没有得电之前，它的常开点是断开的嘛，一得电，一形成磁场，熄合下去，常开就会闭合， 一直得电，一直闭合，除非说线圈断电，不管你是断任意一条线哈。线圈的电，哎，没有电，没有磁场，他的触点就会复位。那这款的话，我们接了条线吗？到辅助长开头上，你看 辅助常开也带电了，然后辅助常开下面，它是不带电的，目前是断开的，这是一个感应电，当我们按一下按钮开关啊，火线到线圈 a 二线圈得电，不单是吸合，前面这三组主触点，辅助常开幺三幺四也吸合， 再拿电笔量，你看它下面呢，就带电了哈，但是没有办法形成自锁，你松开手，它又断了， 原因呢？是因为火线并没有通过第二条路，这个辅助常开去到线圈 ar， 所以 还是电动。那这款的话，从辅助常开幺四的出现，我接到了 ar， 现在就不是点动了，合上开关， 火线呢？一到了按钮开关头上，按钮开关是断的，同时到了辅助常开的头上，他也是断的哈。 当我们按下按钮开关的时候，哎，火线就通过按钮开关，你看到线圈 ar， 线圈得电，它吸合，主触点吸合，辅助常开点， 火线呢，也借助于辅助常开幺三幺四到线圈 ar， 就 这条线哈。这个时候呢，你松开按钮开关，按钮开关是断了吗？但是辅助常开没有断，原因，他就是利用刚才我讲的原理，只要是他线圈有电，就会吸住他的常开触点吗？ 你看当前火线就通过这条白色线，利用辅助长开闭合之后一直到线条，哎呀，这样线圈一直有三百八的电，而他的长开点一直吸合，需要停的话，同样的，你加停止开关啊，直接断电的话可以 断电，线圈没有三百八的电，哎，他的辅助常开复位，您再合上开关，火线也只能到这，但是呢，这样忒麻烦了对吧？加一个停止开关就好了，本身闭合的点按下去断，松开闭合按下去断，好比我们现在把这个火线剪断啊，红色火线剪断， 这样线圈没有三百八的电，他的常开恢复断开，对吧？等你再次接通，还要重新启动好了，常闭开关接好了，你合上开关火线呢？先会先经过常闭哈，到了我们常开按钮开关头上他过不去，到了辅助常开头上过不去， 通过按一下常开按钮啊，他闭合火线到线圈 a， 二线圈得电吸合，主触点吸合，辅助常开， 火线也沿着这个白色线经过辅助常开到 a 啊，松开按钮，按钮开关断了，但是呢，辅助常开通过它线圈得电常开，这有闭合的特性， 做到了一个自锁需要停。按下红色开关，你看它电比量啊，下面就是一个感应电了，上面还是有电的，上面火线在这里断了，线圈没有三百八的电，它的辅助常开就恢复断开，这个时候不用按着了啊，松手 松手，火线再一次恢复闭合，但是只能到按钮开关头上，或者辅助展开头上啊，再次重新启动就可以了，这样的话，我们一个三百八的字锁也给大家搞定了。对这个电路呢，哪里还不理解，继续公平交流。

今天我们来上个课，三百八十伏电表怎么接二百二十伏的充电桩。接下来我们了解一下三相电的这个电压。 火线这个一二三对应的是黄色，绿色，红色，零线的话一般是蓝色的来表示，这个对应的电缆上面也是这样子的颜色。那任意火线跟零线之间的电压是二百二十伏， 任意火线跟火线之间是三百八十伏。那所以三相电我们接二百二十伏的充电桩的话，接任意跟火线连线出去就可以了。 我们接着说一下这个漏宝上面就是三百八十伏转二百二十伏的一个接法，这边的话就是电表那边过来的三根火线，一根零线能捡到这个漏宝上面，然后这边负载端的话就接一根零线，一根火线就可以了。再看这个充电刀的接法， 这边这边的话就接一根火线，一根连线，一根地线就可以了。那如果是三百八十伏的装的话，这边三根火线，一根连线，一根地线。这把就是这样子。来点赞关注。

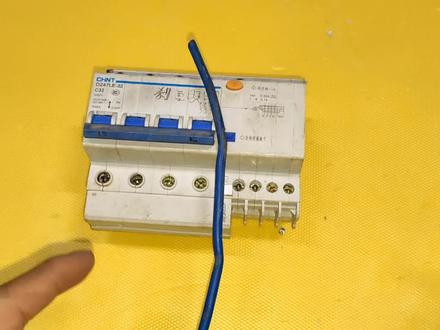

这种路件保护器我们该如何接线？大家看一下来，它是这种四皮的路件保护器，那我们该如何接线？这个零线该接哪里？ 我们火线很好接，但是这个零线我们要不要经过这路件保护器，如果这个路件保护器它作为总闸，那不介意啊，我们把这零线经过这个路件保护器 来，他总共分为两种情况，第一种情况就是我们对这种路肩保护车呢，他作为总闸的手 来，第二种情况就是我们的对路肩保护车呢，他作为分闸的手来，现在我把这个呢简单的来给大家说一下，如果我们的路肩保护车他作为总闸的手，那我们这个零线不要经过这个路肩保护器， 我们只需要把这三根火线呢经过路建保护层就可以了。那为什么当我们把这个路建保护层呢作为总闸的时候 啊？大家见如果我们断线的时候啊，闸到拉下来的时候呢，这三根火线都是断开的， 但是呢我们这个零线也是断开了，这个零线它作为总零线，当从这个闸刀上断开的时候，如果我们接在这个位置了，那我们这个位置啊，把这零线接上来，接上之后断开的时候呢，它也是断开的状态，我们这个闸刀 它的火线有可能还是从别的地方又经过，哎，我们的零线它是总的为一条零线火线，总闸呢， 他是还有其他的火线，当我们把这闸刀拉下来的时候，那这个零线他是断开了，我们接的其他零线呢，他就会带箭，所以说 我们呢这个零线如果当做这个总闸的时候，那零线不要经过总闸，不要经过这路检保护器，我们把这零线呢接在我们的临牌上，临牌上当我们的闸刀呢断开的时候呢，零线他是没有断开， 如果我们的这个铡刀它作为风铡，大家看一下，如果作为风铡的时候， 一般我们家里都是二百二十伏的烟，很少用到三百八十伏的。如果是风铡的时候来， a 向它和我们的零线呢形成二百二十伏。 b 向呢它和零线形成二百二十伏来， c 向它和零线呢形成二百二十伏。这个时候呢，当我们把这个铡刀拉下来的时候， a、 b、 c 三相呢，都是断件的状态，那我们这个零线也要给它呢断件，因为啊零火之间呢，它形成回路，因为是 零线和火线之间呢，形成的是同一个回路上的。如果还有其他的火线，其他的火线从这个部位过来，那我们这个零线呢非要经过这个岔道，如果没有其他的火线，没有其他电源，那我们这个零线呢可以经过岔道， 这就是啊，我们的这个路电保护器上面来接线的时候，这个零线要不要经过这闸道的两种情况，如果你有其他不同的方法，也可以在评论区留言，我们一起来交流学习。

各位电工师傅来看一下，那我们在这个开关上接线的时候，零线接在哪个段子上？那我们来看一下，那这里面呢总共有四个段子， 这个零线呢要接在这个段子，那我们零线接在左边还是接在右边，还是我们接在中间，那这个零线要接哪个段子？ 那很多人遇到这种开关的时候啊，都不会接零线，那零线到底接在哪个段子？接在最左端还是接在最右端还是接在中间的段子？那我们该怎么样接？ 那遇到这种开关的时候，大家一定要记住，那我们先来看一下，一般呢我们这个开关上他都会有标注，我们先来看一下这开关他的上方，他的上方也是有四个接线端子， 然后我们来看一下它上方有没有标注，如果有了标注，我们按照标注去接。那零线一般标注的都是 n， 我 们来找一下， 大家看到没，这个部位呢，它标注有 n 这个部位啊，我们要接零线这个段子，要接零线这个段子，它就是接的零线，我们进线的零线呢，接到这个段子上，然后其他的三个段子呢？接火线、 abc， 然后我们下方呢怎么样接？那下方是他的负在端，我们零线接的时候呢，也要接在他的最左端上方，接的是最左端，那下方呢也是接的最左端，最左端呢，我们把这个零线给他接上， 那他的这三个段子呢，我们分别接火线、 abc， 那 这样我们这个开关 就接线完成了，如果有这个标注，我们按照它上面的标注去接线，如果那它上面没有标注，没有做任何的标注，我们怎么样接？ 如果没有做任何的标注，那我们零线接在最左端，或者说我们把零线呢接在最右端，如果他的上方接了最左端，那他的下方零线接的是最右端，那他的下方呢？零线也要接最右端， 如果你害怕接错，那我们把这个连线呢？不要经过这个开关，那连线我们直接呢给他接在段子排上，如果这个部位有段子排，我们连线的近线接在段子排上，那他的出现呢？也接在段子排上，那他的下方一个段子呢？我们 空下来不接其他的三个段子上呢？我们给他接火线就可以了，这就是我们这种开关他的接线方法。如果你还有其他不同的看法或者是意见，欢迎在评论区里面来留言一下。

东西给你放桌上了啊？

大家好，我是电工大师兄，有一点电工技术人都知道，有黄玉红三根象线所组成的这个电源 是三相交流电，简称为三相电，他是为三相负载提供三相电源的，而由这三根象线当中的其中任意一根与零线所组成的这个电源，我们称之为单相交流电，简称为单相电。 但是最近听到有很多的朋友在说，比如说我们的电焊机，他是接了两根象线， 那么任意两根象线所组成的这个电源就称为两相电，那么这种说法到底有没有错误呢？为了解决这个问题，我们首先 来讲一讲什么是三项交流电和单项交流电。我们先来看这张图，这张图是三项交流电压波形图和橡梁图。 我们都知道三项所谓的三项，他的每一项他实际上他们的波形是完全一样的，也就是说他们的频率和他们的最大值和他们波形是一模一样的，只不过是他们的出象角不一样，也就是说这三根象线 这三项他们的相位互差都是一百二十度，这就是所谓的三相交流电。而单相交流电就是我们去掉任意两项的拨形图而所形成的这个拨形图，那么就是单相 交流电。如果存在两相电，两相交流电的话，那么他就应该是去掉任意一根波形图而形成的，最后形成的这种图，那么他就是为两相电。 那么实际上有没有这种波形的两相电呢？也就是说我们两根象线所形成的这个波形，他会不会是这样的呢？其实 最靠谱的判断标准就是利用我们的试播器来对他进行检测，我们再来看这张图， l 一 l 二 l 三是三根象线，三根象线后面我们接了一个三项负载，然后 了一个试播器，那么在试播器上面屏幕上面显示的这个图形就是一个完美的三项交流电的波形图。 我们再来看单向交流， l 表示三根象线当中的其中任一根象线根是零线， 我们接了一个二百二十伏的负载，然后接了一个试播器，那么在试播器的屏幕上显示的这个波形图，他就是这样的，这就是我们的单向交流电， 如果存在两相电的话，那么我们就看下面这张图， l 一 l 二是两根相线，我们接一个三百八十伏的负载，接一个试拨器，那么在试拨器上 面出现的这个波形图应该是这个样子的，实际上在试播器的屏幕上并没有出现这种图案，那么他出现的是哪一种呢？他出现的就是我下面画的这个红色的这个波形图， 所以说我们的两根象线所组成的他的电源，他实际上也是一个单向交流电，而下面这根细线，他是一根银线和一根象线所组成的波形图，也就是 我们这一个单向交流的波形图，所以并不存在所谓的两相交流电。有两根象线所组成的这种 交流电，同样也是单向交流电，由两根象线所组成的这种交流电和由一根象线和零线组成的这种交流电唯一的不同就是他的最大值， 最大值要比我们有一根零线和一根象线所组成的这种单向交流电的最大值要比他大一些， 所以我们在说到有两根象线所组成的这种交流电的时候，我们千万不要说错了，否则会被嘲笑太业余。

电工基础知识一、左零右火上火下零。二、火线必须由开关控制。三、三向五、支线颜色， u、 v、 w、 n、 p、 e 分 别对应，黄、绿、红、蓝、黄、绿。四、接线顺序， 地线零线火线拆线顺序，火线零线地线电线颜色， l、 火线 a、 黄、 b、 绿 c、 红安零线蓝色 pe 地线黄、绿双色。五、 接用电设备，先设备后电源。拆用电设备，先电源后设备。六、同一台变压器供压 电系统中不宜保护接地和保护接零混用。七、窑表使用前要进行短路和开路实验。八、安装墙壁开关应离地面一点三米，强选插座零点三米。 近户线应离地面二点七米。配电箱应离地面一点三到一点八米之间。电表应离地面一点四米到一点八米之间。空开断路器应离地面一点八米之间。

又是一个电表箱，需要改一下，当然这个电表也是前两天我装上的，也正是当时发现了这个零线地方有问题，由于中的原因，白天的话不能更换，又是安排到晚上， 我们看零线的话都是这么跨着的。嗯，如果都是两百二设备还行，像其中有一台柜机，五匹的空调，还有一个档口的用电零线都是这么接到上面就有点隐患，今天把它给都改正一下， 这就改好了，就是把原先跨界线他就用的是二点五的，我给换成四平方了，原先过长的线给剪掉，剩下的就是排列整齐就行了。左边这个蓝色的是另一家单独的 经过电表的，右边中间这个三匹红色的他是不经过电表的，还有最后面这个小小一匹加恩的是带的一个应急灯，之前是直接接到火线上的，我特意给加了个开关，也方便后期的话维护。 最后检查一下象限电压没问题就可以合闸送电了。原先的零线牌是五路的，非常差，这次换了个七路的，把所有的零线都压接到零线牌上，这样的话就牢靠又安全。好，这期视频就到这了，我们下期见。
