草图大师怎么画冲孔铝板
像这样的充孔板的效果，我们怎么去给他在 su 里面建膜了啊啊，其实很简单啊，在制作模型之前呢，我们首先呢要找到一个我们想要做这种充孔效果的的一个图案啊，比如这里呢我就找到一张这样的一个三三的一个图案是吧？ 找到这个图案以后呢在 su 里边呢，我们要下载这个干扰工具，在皮纸库直接搜索就可以了啊。然后呢我们绘制好我们的需要做的这些点是吧，画一个两一厘米的一个直径啊，直接给他成一个组， 那现在我们再给他复制二点二，然后乘以五十个这个个数啊，我们要尽量的去控制啊，如果太多的话他可能会电脑会卡死啊，但是越多的话我们做出来的效果呢就越好啊，往右呢也是二点二啊，乘以二十五个 啊，我们做好这么多点了以后呢直接选中所有的这些点，然后使用干扰工具，第一个按图像并换啊，在这呢我们第一项选择均匀缩放，第二项呢选择红绿轴啊，这里的比例呢我们设一个零点八或者是别的比例也可以，你自己去试一下啊， 好了以后点击好。然后呢找到我们的这个图案，找到这个图案以后直接点击， 哎，现等一下，嗯，大家看到了这个图案呢就给他啊说放好了哈，现在我们要给他做成这种孔，怎么办呢哈，我们在下边绘制一个 边一个面是吧？然后呢我们再选中这些所有的啊啊这些云点，然后呢右键炸开模型，这个云点呢比较多炸， 炸开了可能会有点卡，当然呢你们也可以来一部分一部分的去炸开，可能会好一点啊。炸开完了以后呢，我们就可以看到啊，这个面呢全部都被炸开了，然后我们选择下边这一个面右键给他创建一个群主啊，创建好了以后呢，我们再给他啊挪出来 啊。这样呢，我们这个冲孔的效果呢就给他做好了哈。是不是很简单？ 好了，大家如果有需要的话可以去自己去试一下啊，设置更多的点来做的话效果会更好啊。但是电脑对电脑的要求呢？呃，会更高一点啊。好的，谢谢大家，再见。
粉丝4.8万获赞20.1万
相关视频
00:38查看AI文稿AI文稿客户只给了一张，要求制作这种图案装饰冲空板，我反手就给客户来点么么哒。自己接的活，含泪也要做完，顺便来一波教学。爸，先画个圆，成个主，接着向右边移动，复制三十个框，选全部，再沿绿轴复制六十个。 把所有的圆选中，点击插件，按图像变换对象功能，选者均匀缩放，我这里比例设定是零点八，再选中你要的图片即可。在圆底下画一个橘子框，选所有圆炸开，把底下的面横着做，移动出来就可以了。
354优象SketchUp
00:38查看AI文稿AI文稿不用繁琐操作，自动开孔工具一键搞定，简单好用，并且免费使用。首先选中要开孔的水槽，激活开孔工具，一键自动开孔，它多种形状都能开，不管是圆形还是弧形都适配。 另外一边我们试一下蹲便器，选中模型，激活开孔工具，同样也可以自动开孔。接着我们挨个试一下筒灯、磁吸、轨道灯、空调出风口。
298阿歪梦工厂
00:59查看AI文稿AI文稿且慢，这种充孔雕塑怎么做？很简单，我们只用做四分之一，剩下的复制就行。先画个圆，竖着画个四边形复制一下，用圆路径跟随一下，只留四分之一，下面画个面呈组移动复制， 然后模型交错，旁边画个正方形，掏个洞 成组，全选聂钻组建这个尖尖成组，别的删掉进组调整形状啊对了，同款高级建模课程已经准备好了，点这里开始学习。成组后旋转复制三份， 完全炸开后重新成组油画一下。 nice， 点个小关注，建模不迷路。
231猫叔玩转SU
00:50查看AI文稿AI文稿s u 怎样快速开孔？今天我来告诉你，实现这种一挪上去直接开孔的做法其实很简单，只要你认真跟着步骤做，你也可以做到。第一步，你要确保要开孔的面没有承住，是单机，直接选中面或者线的状态。 第二步，设置主键，我们将这个要放上去开孔的模型整体选中右键，创建主键连接，自选所有设置主键轴，将红绿轴形成的轴面设置在模型顶面，勾上切割开口点，确定完成主键设置。接下来只要你把模型挪到未成主的面上，即可快速开孔， 挪动模型孔位也会跟着移动挪走，面上的孔也会自动封上。同样的做法也可以用来开窗开门，是不是很简单，你学会了吗？ i c u 三千问，你来问，我来答，我会每期从评论中选出粉丝问题，下期视频解答，你见我遇到什么问题，直接打在评论区吧。
1508当你遇上无人宇宙
01:10查看AI文稿AI文稿光伏效果图怎么做？一分钟看懂！第一步，先用 cad 光伏插件生成支架图，然后把多余的标注删掉，只留下支架和楼面部分。 第二步，把 cad 图纸导入草图大师用插件生成一下轴面，再把生成的轴面拖到对应的立柱点。注意做的时候最好把轴面组块，不然很容易漏选组件。 第三步，把准备好的光伏板和领条根据排版图放置，旋转对应角度移动到主梁上方，同样的，记得组块。 最后把做好的电站复制进来，调整好，你就完成了一份光伏效果图了。
611老马识伏
01:15查看AI文稿AI文稿实用户型建膜神器来了，一键快速出户型，上手零难度，新手朋友放心用！首先我们把 cad 清理为只剩墙体和门窗线条，然后泥窗户用四条线段上线封口替代，接着两段封口中间无线条的区域会识别为门，剩下部分就是墙体。然后把 cad 单位改为毫米 框，选 cad 创建层组， ctrl 加 c 复制 cad， 打开 i c u， 激活，导入 cad 工具，放置图纸，再用 z 轴压平工具压平，砸开模型后用智能封面工具完成封面。 接着用清理单线与修复直线工具，确保户型生成无问题。全选户型创建组建生成前先打开通用设置，调整参数，修改好后确认参数， 找到户型生成图标，点击可查看预览。点击门窗，可在预览效果里修改窗高离地参数， 确认后点击生成，生成完毕，打开门窗库，挑选适配户型的门窗，直接替换。
114阿歪梦工厂

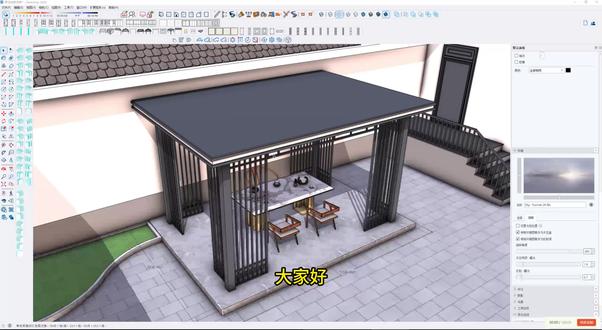

02:33查看AI文稿AI文稿大家好，今天教大家画一下这种铝合金新中式凉亭。 首先画个辅助面出来，方便缩放，辅助线输入你需要的外漂尺寸就可以了，默认外漂三百五十。插件里调出常规款式新中式凉亭，摆放好位置 直接缩放即可，缩放不变形，不想缩放也可以调出后台手动输入长宽高，改变尺寸的同时，顶部分隔也会实时自动分隔，自动分隔一米左右一格， 画好凉亭后把辅助先删掉即可。插件里面调出屏风，放好位置直接缩放， 缩放也是不会变形的，边框和分格材料大小也可以在后台一键调整，常用的屏风款式都有， 屏风的横竖分格都可以调整， 多种原画款式可选， 长城版玻璃隔热板一键调整。讲解完毕，谢谢大家观看！

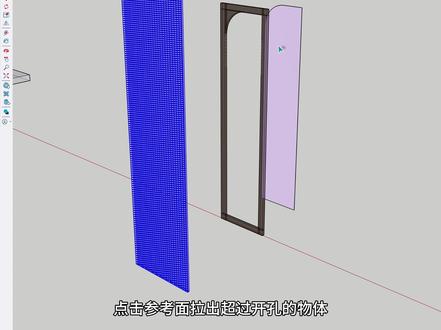

01:05查看AI文稿AI文稿激活工具，选中异性物体，一键自动切割，而且他还可免费使用。首先激活工具选中要开孔的物体，然后找到参照面，把参照面往下拉，尽量超过物体形成交错，点击即可自动开孔。 另外一边呢，操作同理，先选开孔物体，再选参考面，下拉左下角会有提示，按 tab 键切换模式，再点击就能切割成参考面的形状， 然后我们先撤回。还有一种模式是按两下 tab 键切换成拆分模式，它同时支持开孔和面切割，两种功能合一，它既可开孔，也可以一面切割这个插件。 接下来我们实操一下，平时我们做中式格栅的时候，需要做这个镂空造型，而后面这个面是我们的参考面的形状，前面这个格栅是我们需要开孔的造型。激活工具，选中要开孔的物体，点击参考面，拉出超过开孔的物体， 再 t a b 键切换至交集模式，再确认切割完成后对齐门框， 这个中式的屏风就用这个插件轻松搞定。
