电灯和开关怎样连接物理原理图
好多电工新手一直迷糊，一开双控开关内部到底啥原理，老是接错线？今天李师傅一次性给你讲透，看完再也不会搞错！先记一句口诀，一开双控三端子， l 是 主路， l 一 l 二是岔路，一拨一切换， l 一 和 l 二永不搭。 我给你拆开说，开关背面这三个孔标着 l l 一、 l 二，这个 l 也叫 c o m， 它是电流的总入口，也是开关里唯一能动的那片铜片。 l 一 和 l 二是两个固定的触点，就像两个并排的小台阶，开关拨一下，这片铜片就搭到 l 一 上，电流就从 l 流到 l 一。 再拨一下，它就搭到 l 二上，电流就改走 l 二了。 重点来了， l 一 和 l 二这两个触点中间是断开的，它们俩本身永远不相通。你要是把火线接到 l 一 上，灯线再接到 l 二上，不管你怎么拨开关，这俩触点都碰不到一起，灯永远都不会亮。所以必须把火线接在 l 这个总入口上，让铜片带着电流去碰 l 一 或者 l 二，电路才能通，就这么简单，别再接错了！ 觉得这个讲解对你有帮助，点赞保存起来，分享给你的朋友，以后装开关原理弄不明白，评论区挨个给大家拆解讲解。
粉丝9448获赞3.1万
相关视频
02:30查看AI文稿AI文稿在电动车和三轮车上，大灯非常的重要，如果大灯不亮了，非常影响夜间骑行，今天老王就来讲解一下大灯的线路。大灯的线路其实并不复杂，下面咱们就来讲一下大灯电路的原理和接线方法， 今天只要你花一两分钟看完老王这个视频，自己也能维修。首先这个是大灯开关， 开关很简单，里边就是两根线，一进一出，正极从红线输入，打开开关后黄色线输出。 咱们再来看这个远近光开关，远近光开关是三根线，为了看的方便，我把其他线剪掉了，中间这条黑色线就是接大灯开关的那根输出线，黄色两边的橙色和棕色线，一根是近光，一根是远光。 咱们再来看大灯，大灯上有三根线，绿色的是远光，白色的是近光， 咱们就把他们连接起来，今天咱们连接的是四十八伏，如果你的车是十二伏，就连接转换器出来的十二伏的正负极就可以了。首先咱们把负极线接在大灯的负极上， 然后咱们把大灯开关的输出线接在远近光开关的中间那根黑色线上， 然后再把远近光开关两边的棕色线和橙色线分别接在大灯的远光和近光线上，咱们橙色线接远光，棕色线接近光。 最后咱们把大灯开关的红色输入线接在正极上，大灯的整个线路咱们就接完了，下面咱们来试一下 打开大灯，大灯亮了，然后咱们再来看看远近光， 打开远光，打开近光，远光，关闭大灯，我们看到所有功能一切正常。这个大灯的接线方法是不是很简单？
2092电动车维修老王

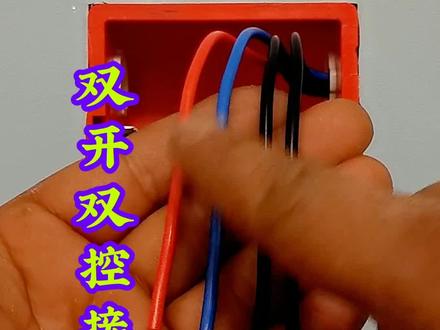

00:33查看AI文稿AI文稿如何接双开双控四根线？黑色是两个灯的控制线，蓝色零线，红色火线接正面两个按键，背面六个接线孔的双开双控开关， 火线接近 l 三 a， 零线接近 l 二 a， 用跳线连接 l 三 a 和 l 三 b， l a 和 l 二 b 两个灯的控制线分别接近 l、 e、 a 和 led， 这就是四根线接双开双控开关的接线方法。关注我，每天分享用电知识！
2609电工小龙哥
05:26查看AI文稿AI文稿这两天学习单开多控，也是多控开关，有点学的迷糊了，深扒了一下子跟大家分享一下，主要他平时和这个单开双控开关配合使用。单开双控开关后边是有三个间断字， l l 一 和 l 二。单开双控主要用来用两个单开双控开关控制一盏灯的亮面。首先研究一下子单开双控开关，这是单开双控开关的原理图。 在甲地安装了一个单开双控开关，在乙地安装了一个，当把甲地的单开双控开关打到 l 二时，此时线路接通灯亮， 当把乙地的单开双控开关 l 二打到 l 一 时，乙地 的单开双控开关能控制灯的亮灭。如果咱们设想一下子引入多开多控开关，也就是在第三个地方引入一个，丙地在这里安装一个开关面板，这个开关面板它有什么要求呢？ 首先这个地方的单开双控开关有两条线印出来的，同时甲地也是有两条线印出来的，所以丙地这个开关他至少应该有四个间断子，我们假设他是 l 一、 l 二、 l 三、 l 四，来我们看看是不是，哎，对啊，这个多空徘徊至少是这个外在给人看的，他就是四个触点， l 一、 l 二、 l 三、 l 四。那么这里边的接线是如何呢？它实现一个什么样的功能呢？ 首先不管这里边的接线方式如何，我把甲从 l 一 打到 l 二， 那他应该与乙形成这个通路，把灯点了，同时乙地的这个单开双红为外，也是我把他从 l 二打到 l 一， 他也应该形成这个闭合回路，点亮这个灯，那么他形成回路必然 l 一、 l 三、 l 二、 l 四他俩之间是接通的，要不然他实现不了这个动功能。如果我把这条线擦掉，这开关里面是这样的，他形成不了通路，将会影响甲乙之间 实现双开双控这个功能。现在我们观察这 l 一、 l 二、 l 三、 l 四这几个端子，他有几种连接方式，刚刚我们有一种就是这种， 我们把它擦了，还有有没有别的接线方式呢？还有一种这种接线方式，是不是这样？这两条线相当于 换了一下，也是两条导通的线路，这样以来，回拨从 l 二拨到 l 一， 从 l 一 拨到 l 二，加从 l 一 拨到 l 二拨到 l 一， 它不影响这条线路的通断，这是第二种，有没有第三种、第四种呢？ 我要这样呢，把 l 一 和 l 二给短起来呢？ l 三和 l 四短起来，这一看，这实现不了，直接把这个路给阻断了， 甲地的控制线路与乙地的控制线路从中间隔断了，这就不可取。所以综上所述，只有两种极限方式，我们来看一下。好，经过刚刚的分析啊， 我们得出了这个多控开关，它内部的接线应当是这样的，这个虚线是这两把刀叉是同时开端的。假设这是 l e e、 l e 二、 l 二一、 l 二二、 l 一 和 l 二与 l 一、 l 二一，这是同时接通的。或者给同时拨到 l 一 与 l 一 二连接， l 二与 l 二二 连接。我们分析第一种情况， l 一 与 l 一 一 l 二连接，此时线路通过 l 一、 l e e 到达 l 四与开关的 l 二连接。 这边这条线路 l 二、 l 二、 e 通过 l 三与 e 的 l 一 连接。同样的道理，并开关把 l 一 拨到 l 一 二和 l 二拨到 l 二二，此时连接通路就是刚刚在画的那条直线过来的， l 一 通过 l 一 二到达 l 三， 触点在于 e 开关的 l e 连接，并开关的 l r 通过 l r 内部触点连接到 l 四，并与 e 开关的 l r 连接，此时就实现了这两条线路的同端。 这就是单开多控开关的工作原理，它实现了一个什么功能呢？就是在它自身开和闭的过程当中，不会影响到甲和乙 这两个单开双控开关之间的功能。在甲和乙之间通断的过程中， 丙开关相当于是一根导线，而丙开关自身通断相当于是一个单开单控开关，它实现了这样一个功能。好，各位局长，你们明白了吗？
40学长不懂电
01:01查看AI文稿AI文稿为什么三个开关控制一盏灯？中途开关一定要交叉接线，百分之九十的电工都只接不会讲原理，灯泡火线先接到空开，这时候灯直接就是亮的。顺着棕色线进到第一个双控开关的公共 l 端，灯依然保持常亮。把第一个开关拨片拨到 l 一， 电流顺着绿色控制线流到中途开关的 l 一 一端子。 因为中途开关做了交叉接线， l 一 直接和 l 二二导通相连， l 二二连通内部 l 二触点，再顺着绿色线送到第三个开关的 l 二端子， 第三个开关 l 二和公共端 l 接通，整个线路形成完整回路灯稳稳点亮。现在拨动中途开关，电流的走向就完全变了，从第一个开关的 l 进，然后到 l 一 l 一 回到中途开关的 l 一 一上面， 此时中途开关换向了之后， l 二和 l 二二是断开的，但是 l 一 一和 l 一 导通了，电流就会回到第三个开关的 l 一 端子上。 由于第三个开关的 l 一 和公共端 l 是 断开的，所以灯就不会亮，这就是中途开关必须交叉接线的原理，只有交叉换向才能实现三个开关随意控制一盏灯。看懂的朋友，点击关注，保存视频转发给做电工的朋友一起学习！
182李师傅讲电路

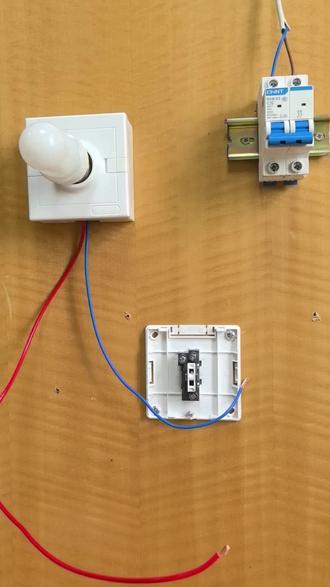

01:08查看AI文稿AI文稿给灯接上一根零线， 再接上一条可线 松上电，灯就会点亮，我们将可线从中间剪断，这样就变成了一条可线和一根控制线， 将控制线接入开关的 l e， 可线接入开关的二二 松上电， 这样我们就实现了一个开关控制一个灯。
39电工毅宏

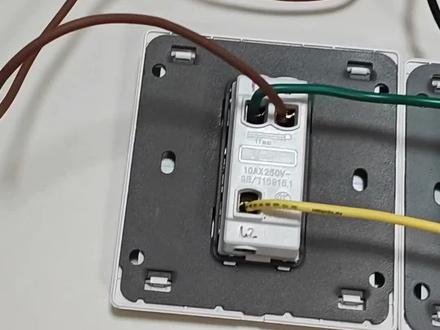

00:27查看AI文稿AI文稿今天探讨一下中途开关的控制基本逻辑，将松控开关中间的两条线切断， 然后互相交叉对接再恢复，就能实现对电灯的控制，只要在这两根线任意点切断都能实现。这就是中途开关的作用，看是复杂，实际原理简单，这也是中途开关可以随意加的原因。
49大豆包

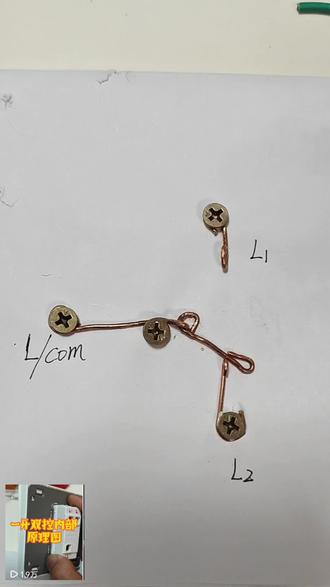

00:56查看AI文稿AI文稿家人们没想到我上期讲一开双控内部构造那条视频直接冲到两万播放了。好多粉丝看完都在问，一开双控和普通单开单控内部到底差在哪？为啥单控只能一处开灯，双控却能两地随意控制？今天我把两个开关全部拆开，只看内部结构，大白话给你讲透，零基础也能一眼看懂！ 先看普通单开单控里面就一组触点，开关拨一下就一个通断状态，只能单独控制一盏灯，做不了两地控制。 再看一开双控，结构完全不一样，里面三个接线端子带两组活动触点，往上拨通一条路，往下拨换一条路。就因为多了这一组切换触点，两个双控开关搭配起来，楼梯、卧室门口就能两地随便开关灯。记住一句口诀，单开单控一路通断，一开双控两路切换。 懂了内部结构以后，买开关不用看包装，不被商家忽悠，再也不会买错！觉得我讲的简单好懂，不妨转发给身边装修学水电的朋友，常看电工基础知识不踩坑，下一期咱们直接拆解中途多控开关内部结构，带你搞懂三控四控到底是啥原理！
65李师傅讲电路
01:52查看AI文稿AI文稿一键关闭全屋照明接线原理讲解，第一步，接一条零线给交流接触器的线圈 a 一， 再连接它的主触点。第二步，给开关的 l 端接上火线 给交流接触器的主触点 l 三，接上滑线。第三步，开关的 l e 接一条控制线给交流接触器的线圈 a 二。 第四步，从主触点 l e 对 应下来的 t e 这里接一条零线给所有的照明设备，全部接上零线。 第五步，从交流接触器的主触点 l 三对应的 t 三这里接一条滑线给所有的开关的 l 端，全部连接起来，有多少个就连接多少个，所有的 l 端全部连接起来。 第六步，开关的控制线接入对应的灯泡，这一个接入对应的灯泡，这一个接入对应的灯泡， 打开电源试一下打开一键总开关，交流接触器吸合他们就能够控制各自的照明设备， 关闭总开关之后，它就会全部关闭，全部打开， 打开的时候它们可以分别控制自己的照明设备，关闭了之后它就全部关闭， 记得关注再走哦！
2580后聊水电

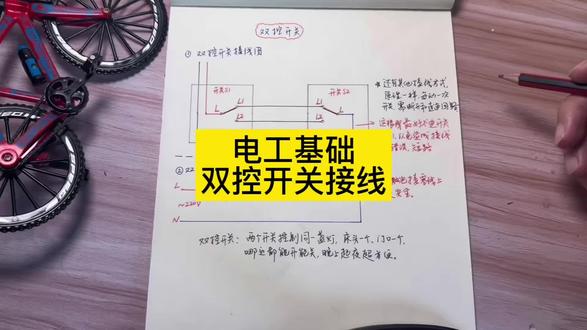

02:29查看AI文稿AI文稿大家好，今天我们来学习双控开关，双控开关是由两个开关控制同一盏灯，床头一个，门口一个，哪边都能够开和关，晚上起夜的话就很方便了。我们首先来看 一个单开双控开关的结构，里面有三个接线柱，一个 l 接线柱，一个 l 一 接线柱，一个 l 二健身柱。 l 接线柱和铜片是固定连接的， 任何时候中间的连接铜片都是 l 相连的， l 一 和 l 二接线柱的话，同一时间只会有一个接线柱和铜片接触的。那我们现在来看一下双控开关的连线方式。 火线进来之后连接开关 s e 的 l e 接线柱，开关 s e 的 l e 接线柱连接一根线。开关 s e 的 l 二接线柱和开关 s 二的 l 二接线柱也连同一根线， 开关 s 二的 l 接线柱接出一根线到灯泡或者其他的用电器具，然后 灯泡在和零线相连接。现在我们来看双控开关的原理图，火线进来之后，通过开关 s 一 和 s 二， 然后连接到灯泡，灯泡然后再去连接到零线，不管 s 一 和 si， 任何一个开关动作的时候都会导致灯泡 亮或者灭。双控开关有几个注意点，首先他还有其他的接线方式，其实原理都一样，每动一次开关需联通或者断开回路。 比如说我们的火线进的时候，如果连接 s 一 零线改成连接 s 一 的 l 二接线柱，然后拿一根线把开关 s 一 的 l 接线柱和开关 s 二的 l 接线柱联通，也能够达到同样的效果。 还有一点就是灯泡最好是接在零线上面，意思是灯灯泡接在开关的后面，这样的话比较安全。双控开关我们今天就讲到这里，关注我，后面我会继续分享电工基础知识，谢。
02:07查看AI文稿AI文稿有哥们给我留言，他说看了四个开关控制一盏灯，想看一下五个开关来控制一下子，我们来看一下效果。 先合闸送电，第一个开关两面，第二个开关两面，第三个开关两面，第四个开关两面，第五个开关两面。要实现这个功能啊，咱们需要准备 两个单开双控开关，三个单开多控开关接线原理，必须保证这两个单开双控开关属于这个电路闭合回路的 灯的首尾，这是他的来电测，这是手段灯的火线的尾端，中间你可以串无数个多开多开关来实现控制一盏灯或多盏灯。 我这俩灯是属于并连连接，能同时控制这两个灯的两面，第一个开关打开，第二个开关灭掉，第三个开关打开， 第四个开关灭掉，第五等等等等，就可以实现这个操作。本来学长动手能力就不强，这接的费老鼻子劲了，希望以后不要让我再接第六个开关控制按盏灯的两面了。再分析一下这个控制原理图吧。 ok， 它的原理图是这样的，从电源火线过来接入空开，通过第一个单开双控开关面板的 l， 它有俩出线， l e、 l 二 分别接单开多控开关的 l e、 l 二，它的 l 三 l 四出来接到 第二个单开多控开关的 l e l 二出来的 l 三、 l 四接。第三个单开多控开关的 l e、 l 二同理， l 三 l 四出来接第二个单开双控开关的 l e、 l 二通过 l 与灯的火线连接， 经过这几盏灯，通过零线回到电源，形成一个闭合回路。控制灯的亮灭满足了大家的好奇心，咱们就到此结束。
11学长不懂电
01:58查看AI文稿AI文稿很多新手照图接线总接错，今天教你一个超实用的方法，这是电机正反转电路，我们来完成它控制回路的接线。根据图纸，我们准备好元气件。 f r 是 热机电器，用于电机的过载保护带有辅助触点的交流接触器。 km 一 和 km 二三个按钮开关，按钮开关 b 一 一二、 s b 三分别控制电机的停止、正转和反转。我们以一条完整的主路或制路为单位，一条一条的完成接线。 我们先把电源接入热机电器长臂触点，长臂输出连接到按钮 s b 一 的长臂， s b 一 的输出长臂再连接 s b 二的长开，长开另一端连接到接触器 km 二的长臂输入端，再从 km 二的长臂输出触点连接 km 一 的线圈， 最后 km 一 的另一个线圈连接向电或者零线，这样就完成了这一组路的连线。然后我们来接他旁边的分支，该分支接触器的一对长开触点与 s b 二按钮的对应触点直接并连， 这条分支就接线完成了。继续看 km 二这一回路， km 一 的常开触点连接 s b 三长开，记住一个端子向接线不能超过两根。 s b 三常开另外一端连接接触器 km 一 的长臂触点， 另外一端长臂触点连接 km 二的另外一个线圈接入零线。主路接线完成， 然后我们来接他旁边的分支，还是一样， k m 二的一对展开触点与按钮， s b 三展开触点并连，这样就完成了这张图控制回路的接线，你学会了吗？关注我，每天一个电工小知识！
602华中工控王琼老师

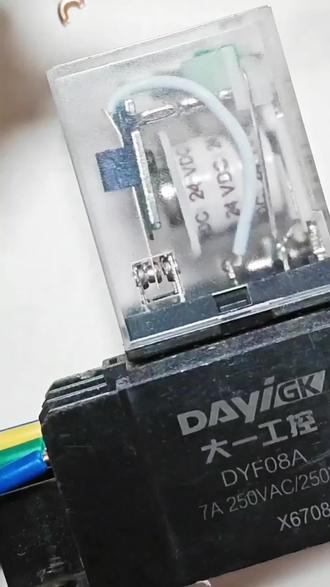

00:36查看AI文稿AI文稿三控灯的核心原理被一个继电器讲透了很多电工新手学三控灯总是卡在中途开关这里，今天我用一个中间继电器把三控灯的逻辑给你扒的明明白白。两边是双控开关，负责电路的前后端切换， 中间用继电器完美模拟了中途开关的交叉翻转状态，干簧管控制继电器通断，磁铁一靠近六个触点就完成翻转， 整个过程和传统中途开关的逻辑完全一致。你能直观看到三控灯的本质就是两次状态翻转，实现任意开关，控制灯的通断。看懂这个，所有多控灯的原理，你就全通了。你之前学三控灯是哪个地方？一直搞不懂，评论区说出来。
49李师傅讲电路
05:19查看AI文稿AI文稿大家好，今天来给大家分享一个双浮球开关的自动供水控制线路。首先我们从电气原理图开始一个控制线路，那我们首先就要有电源， 电源就必须有黄绿红三条火线，三条火线 l， 那三条就是 l 一 l 二 l 三，火线是 l， 零线是 n。 上一期我们也说了，零线我们画到控制线路的最下方，这也不一定说每一个线路都必须这样画，这是我们的习惯好从三条火线分出三条线 连接我们的电机， 电机是 m， 这是一个三相电机交流的，在三相电源的前面我们必须要加上一个断路器， 断路器是联动的，三合上去的时候三个触点同时动作，所以说我们用虚线连接起来，用字母扣 f 表示，这个时候我们合上电源，电机就直接断了，所以说我们中间加一个交流接触器， 交流接触器它是有一个磁力线圈的，所以我们标记出来启动的时候，三个触点也是同时动作，是一个联动的动作，用虚线连接起来。交流接触器用字母 k m 表示，这里还有个热继电器来对电机进行过载保护， 热继电器放在这个地方， 热继电器我们用字母 f r 表示，到这里主回路就已经完成了。接下来是控制回路，首先从电源的火线输出一根线连接到交流接触器的磁力线圈， 火线进零线出，磁力线圈的 a 二进 a 一 出 现在线圈已经接上电了，合上电源，那个交流接触器磁力线圈就得电，交流接触器吸合我们水泵就直接出水了，这样是不行的，因为我们要做一个是自动供水的一个线路，所以我们就要把这个浮球开关的这个浮球连接到这条火线上面去，那我们的浮球开关是 供水，我们就要连接到他的一个长臂触点，那我们合上电源，他就水泵才会出水，所以我们把这个浮球放到这个位置，浮球开关我们连接的是他的一个长臂触点， 这里用个虚线来表示是一个有个球的，我们用字母 s q， s q 一 好，这个时候我们合上电源，电源就通过这个浮球就启动了水泵，那这样我们没办法让它停止，所以我们就在前面加上一个旋钮开关来控制它，这个旋钮开关就加到这个地方， 旋钮开关我们连接到它的一个常开触点，旋钮开关我们用字母 s a 表示 好，这个时候我们就可以拧拧动这个旋钮开关，让这个水泵停止了， 但是这样还达不到一个自动供水的目的，我们还要让这个交流接触器自锁，我们需要用这个浮球来控制水泵的停止，现在我们就需要在这个位置就是交流接触器的常开触点这个地方给他做一个自锁， 这个自锁怎么做呢？就是在这个交流接触器辅助常开这里，我们把这一个上浮球的这个长臂处点给他做一个串联， 这个就是这个上浮球，当我们水位到这里的时候，我们的水泵是没有停止的， 必须我们用这个旋钮开关来控制他，所以我们现在默认又把这个旋钮开关打回来，打到开的位置，让这里一直抽水，所以说这个浮球是 水满到这里的时候，他是断开的一个状态了，所以现在我们这个浮球，因为他我们的浮球安装的时候是垂直安装的，这个浮球是向下的位置，他是导通的状态，所以我们现在就通过这里给他一个导通 s q 二 那导通刚才我们说了，我们用手动给他启动起来了，这个磁力线圈是得电的，那得电的状态，这个长 b 处长开出点，线圈得电长开变长 b， 所以 这个长开出点现在就是一个吸合的状态， 他是一个吸合的状态，所以他通过这条线又流到了这个线圈的 a 二触点，所以水泵还是一直在抽水，这里是 k m 的 一个长开出点， 这就是上下两个浮球的一个控制原理，所以当我们连接好这个常开触点之后，我们的控制回路就完全就接好了。我们来看一下，那水要是满到这个位置的时候，这个是上浮球，那 浮球通过水的浮力，那他就要往上面移动，那往上面移动的时候，这个长 b 处点就变成长开，那这个时候就断开了我们磁力线圈的这个回路。水泵将铝接触器断开，水泵就停止抽水了。感谢大家的观看下个视频把线接起来。
68拾忆@
09:42查看AI文稿AI文稿双控的开关什么原理？他是不是一路常开一路常闭啊？这个开关是不是不管上和下，是不是里边那个跷跷板始终跟有一个连接，有一个断开的？ 那他连接在一起的就是长闭点，分开的就是长开点，那相当于这个 l 端是不是就是我们开关内部的那个跷跷板？那他跟 l 一 是长闭点的时候，是不是跟 l 二是分开的？是不是长开点？把这个开关反方向按一下啊？把这个开关 他往这跟 l 一， 他往这边按呢？那是不是相当于他就跟 l 一 断开，是不是跟 l 二上面，那是不是变成跟 l 二是长闭点？跟 l 一 是不是长开点？那了解了这个之后啊，那我们双控啊，也是根据了这个原理，那他就做的时候，我这个地方不交叉串联行不行？ 比如说这个地方不串联不串联是不行的啊？为什么不行啊？那我们来看一下啊，我们这个双控的开关啊，是不是都是一路常开一路常闭？那你看它的火线啊，是不是在这个开关的 l 端？那它是不是跟 l 一 连接就会跟 l 二断开？它要是跟 l 二连接，是不是跟 l 一 断开？这个开关啊？是不是不管开何关，是不是始终是有一个连接，是有一个断开？ 那比如说这根火线，它现在跟 l 二连接啊，那我的火线是不是会通过 l 二这根导线到了这个 l 二，那这个 l 二呢？它是不是也是公共端？我们是不是说 l 一 和 l 二是不是都是这个单开的 l 端它是不是也是公共端？那你看，那它在公共端上，它是不是跟 l 二一和 l 二二也是一路敞开一路长闭？ 那它要是跟 l 二连接，是不是它跟 l 二一是断开的？是不是不管怎么关，是不是它始终是有一个连接一个断开的？ 那比如说他现在跟 l 二连接，那我们这个火线是不会通过 l 二这个导线到了这个 l 二上？控制线是不是也在工作？那他跟 l 二连的话是不是灯亮？那我的火线是不是和控制线他俩连在一起了？是不是这俩灯亮？那这个开关能关掉吗？他现在是不是跟 l 二连连在一起了？那他能不能关掉？ 那是不是我们往上面按一下，那他是不是就跟 l 二断开了？是不是跟 l 一 连了？是不是没连到一起啊？那他能打开吗？打不开， 那我们是不是往下面按？他是不是又回来之后跟 l 二连了？那这个开关是不是可以开？可以关，那他能不能给他关掉？ 这个 l 二现在是不是跟 l 二连了？那我们往上面按一下，那是不是相当于他跟 l 二断开了？他现在是不是跟 l 二一连？那你看控制线在 l 二上，火线在 l 一 上，是不是火线和控制线也没连到一起？ 那是不是他可以开开？他是不是可以关掉？是不是也可以开开？那我们往上是不是往下是不是就关掉了？那他能打开吗？能打开，他 现在是不是跟 l 二上连着呢？那我们把这个开关往上面按，那是不是相当于它就跟 l 二断开了之后，它是不是跟 l 一 连？那是不是这两个开关可以随便开它一会随便关？这根火线是不是在这个开关的 l 端？控制线是不是也在这个 l 端中间？两根双控的连接线？这不就一个单开双控吗？不看这边的话，是不是它就是一个单开双控， 这边火线这边控制线是不是都在 l 端中间？两个双控连接线，你看这两个开关是不是可以任意的开，任意的关？这个开关现在能不能把它关掉？它现在是不是跟 l 二连着呢？那我们把这个开关往上面按一下，它是不是这个地方就断开了？断开的话是不是就跟 l 一 连？那你看 控制线在 l 二上，火线在 l 一 上，是不是相当于我们这个开关也可以开？可以关？那你看这样的话，我们这三个开关是不是也都可以开？可以关，那是不是不串连也行？现在会有什么问题存在啊？现在这个开关是不是也可以开？可以关？他现在是不是关掉了？那这个开关能打开吗？打不开上面一打开就断了。 那我们刚才是不是说过这个单开多控的开关是一个什么开关？他就是一个双开双控的开关。那 l 一 和 l 二这一两组是不是没有任何关系？那你看我把火线接到这个 l 一 上，他是不是和 l 一 一和 l 一 二有关系？他和 l 二上面没关系。比如我把火线接到这个 l 一 上之后，他是不是跟 l 一 一和 l 一 二有关系？ l 二这一组上面是不是我们的火线他就到不了 l 二这一组上面？所以说这个地方再去做的时候，这个多控开关这里必须要串联电线，你不串联电线，他的火线就过不去。我们是不是说过你有任何一个线啊，就有任何一个开关有关掉，或者有打不开的，或者有开开关不掉的，是不是我们做的线路都不对？ 所以说这个地方再去做的时候怎么办？那我们要把这个开关啊交叉串连，你不串连的话他就不会通电了，那就做的时候我就必须要什么让他就让他交叉串连。 串联的时候是不是 l 一 一和 l 二，然后 l 二一和 l 一 二，因为这样串联好了之后，你看我的火线到了这个 l 一 上之后啊，它不管是跟 l 一 一连还是跟 l 一 二连，是不是都会到了 l 二这个头， 他是不是就产生回路了？所以说这个地方再去做的时候必须要什么要交叉串联？现在我们知道这个东西怎么做的了吗？为什么这么做？那你看现在我们是不是从火线往控制线这边走？那我能不能从控制这边往火线这边走？是不是也可以啊？那我们可不可以这样理解为控制线这边的 l 一 l 二进到多控开关，再从多控开关出现到火线， 那是不是可以这么理解？把这两根线调换一下位置就行。把 l 二一和 l 一 上面这两根线调换一下位置，相当于 l 一 l 二这两根线接到了这个开关的 l 一 l 二，从 l 二一 l 二出现到我们火线这边是不是就可以 了？是不是就相当于把这两根线调换了一下位置？那你再去做的时候，我们现在是不是从火线走？那你这边是不是从控制线这边走？那我们现在再去接的时候，他现在是不是我们实现了这三个开关控制这一路灯？那我想实现四个开关怎么办？ 是不是再加一个多控开关？那加的时候我们是不是可以把这个线掐断，或者把这个线掐断？是不是再接一个开关？ 是不是相当于中间要放两个多控开关？那我们就来说一下这个四个开关怎么去接啊？放的时候中间放了两个多控开关啊？那我再去接线的时候啊，那我们现在要实现什么？我们要实现这四个开关都可以去控制这个乳灯的通断，那我们中间的话是不是就有两个多控开关？ 那再去接线的时候怎么办啊？首先先把这两个多控开关先交叉串联电线，因为先让他产生回路嘛，那串联好了之后，那我们都知道，那我们接这个多控的时候，是不是相当于从我们这个双控的连接线上掐断了？接了个多控开关啊？那我们刚才是不是从火线往控制线这边走？那我们现在反过来，我们从控制这边往火线这边走是不是也可以？ 那你看控制线这边 l 一 l 二是不是有两个双控的连接线要进到我们这个多控开关？那接到这个多控开关到哪里？是不是 l 一 和 l 二的两个公共端上？那是不是从这边控制线出来之后接到了这个多控开关的 l 一 和 l 二的两个公共端上？那进来之后，那我们是不是要从这个多控开关再出两根线到下一个多控开关？那出现的时候我们是不是可以从 l 一 一 l 二或者是 l 二一 l 二上是不是都行？那你从这两根线出去到下一个多控开关到哪里啊？ l 二是不是也要到他的 l 一 和 l 二的两个公分？那是不是相当于我们从 l 一 出现进到下一个多重开关的 l 一 啊？那我能不能从 l 二一上接在 l 二上，这样连行不行？ 是不是没有问题啊？为什么？你接在 l 一 二和接在 l 二一上是不是一样？正常的话我们是不是应该从 l 一 二上这样去管？但是再去做的时候啊？再去做的时候，一般情况下我们要么就从 l 一 这一组，要么就从 l 二这一组，就是很少这样去串， 因为这样去串有可能你不知道哪个位置串错一个，你后面的开关就有可能会出现关掉，有打不开的，或者开开有关不掉的会出现这种情况。所以说在去做的时候，正常情况下我们出现要么从 l 一 这一组出，要么从 l 二这一组出现， 那进到这个多红开关之后，那是不是从这个多红开关还要出现到火线这边？那连接的时候，是不是让 l 一 一 l 二去连接，是不是就能实现 这四个开关都可以去控制这路灯？原理跟我们刚才讲三开多控啊，就是三个开关都控制一路灯是一样的原理啊，也是根据了这个开关一路常开，一路常闭。那我要实现五个开关怎么办？那是不是中间这个位置或者这个位置，或者这个位置，是不是再掐断再加一个多控开关？ 那我实现六个的话，是不是一样的道理？那我们这个多控的话，是不是除了六个端子的之外，是不是还有四个端子？那我们四个端子的再去接线的时候怎么做啊？那我们看啊，这边是火线，这边是控制线，是不是跟上面一样啊？灯我没有化，那我们要实现三个开关 控制这一路灯的话，是不是中间有一个多控开关，或者一个中途开关？那你看这个是不是一个四个端子的？那再去做的时候，这个四个端子和这个六个端子的区别在于呢？这个四个端子的不用交叉串联电线。 我们拿到这个开关啊，正面是单开，背面是不是有四个端子？那这个四个端子和六个端子的是什么？这个四个端子的你买这个开关的时候已经串联好了，不需要我们去串联。那我们再去接这种的时候啊，直接两根进线，两根出线是不就行了？因为我们再去接多控的时候，是不是说过，是不是从 双控的这两根连接线上中间掐断了？是不是接了个多控开关？那要是碰见这个四个段子的，是不是两根进线，两根出线就好了？那再去接的时候怎么去接啊？一般我们再去接这种多控的时候啊，他一二为进线，三四为出现，但是这个开关不一定是 平行的啊，也有的开关是这种，有可能不是横向，也有可能是竖向的，但是再去接的时候一般都是一二为进线，三四为出线， 这个跟那个一样都一样的，都是一样的就开关方向，因为开关这个品牌太多了，你不能让所有的品牌他都统一，他就是一二为进，三四为出，不管什么造型，那接的时候怎么去接啊？那我们是不是从火线这边可以 l e、 l 二进到我们这个多控开关的 l e、 l 二是不是两根进线？那是不是他得 出去，然后再到控制这边还有两根出线？那是不是相当于这个 l 三 l 四？是不是这样进？是不是两进两出就好了？那你看现在是不是从火线往控制线这边走了？那能不能反过来？ 反过来的话是不是相当于把 l 三 l 四的线接到 l 一 l 二上， l 一 和 l 二它调换过来是不是一样的？那我再去接的时候啊，这个位置是不是也可以这样去接啊？ 控制这边是不是 l 一 接到 l 一 啊？这个 l 二是不是进到 l 二？是不是两根近线？那出线的话是不是 l 三 l 四？是不是我们这样也可以啊？是不是就相当于把上面两根线和下面两根线调换了一下位置？是不是都可以去接四个端子的？就方便一些，不用去串联线了，直接去接就完了。但是呢，它的开开关品牌也少，大部分开关都是六个端子， 就是大部分单开多控的开关都是六个端子，都是需要串联电线。那现在是不是就实现了这三个开关控制这路灯？那我要实现四个呢？是不是跟我们上面的道理是一样的？把这个中间掐断，加一个多控开关，把这个中间掐断，是不是再加一个多控开 关？那接线的时候是不是也是一样？那我不管从哪个地方掐断，是不是都是一二为进，三四为出？这个就是四个端子和六个端子的这个区别啊？
68水电工李校长
