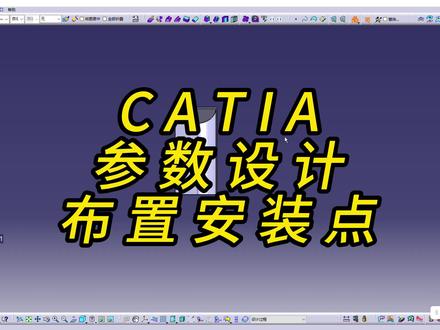

01:07查看AI文稿AI文稿接上一集，定义好产品的出模方向后，可以进行安装点的布置。先把产品需要的标准件复制进来，新 建一个图形集，用来放这个标准件的参数。这里我使用了提取点，在隔离就得到了大概坐标，也可以通过测量点，然后输入坐标，点，坐标做整数可以减少工作量。调整一下点的参数，点的坐标改成整数。 通过经验或者参考对标项目，把点调整到想要的位置上。通过该点做与出模方向一致的直线，这根线控制标准件的数值方向。参考直线法向，通过点做一个平面， 在平面上再创建一根直线，这根直线可以控制标准件的水平方向，这根直线参考的是歪轴在平面二的投影，当出模方向没默认轴系方向不平行时， 这个参数不会报错。这里的步骤较难理解，建议多练习。通过一点两根线创建一个轴系，这个轴系只可做这个标准件相关的布局， 否则更改安装点时，其他不相关的参数会调整。可以在这个轴系上绘制草图，做标准件的狗窝或加强判检条参数。将复制进来的标准件定位变换到新的轴系上，最终得到了一个可以任意调整位置及方向的标准件。
187张林
06:45查看AI文稿AI文稿好，这节课我们来说一下，对吧？我们的库电气库已经建好了，我们怎么快速的进行画线数？好，我们手里面是吧？呃，总部指或者是车身已经给我给到我们一些数据了，我们要让我们进行画线数，好，我们先创建一个总成，创建我们的线数总成 窗门创建，呃，可以快速的创建一下，可以插入新建产品，可以多多创建几个。 呃，这个可以定义属性，实体名称限速，呃，这，我们限速有叫 flip 零号，也叫 k 跑，民用啊，名称我们写着看字卡扣 处，信 这钢剑， 呵呵， 好，我们再插入硬件产品橡胶垫， 好，我们还有一个端子插入，不行， 孙子， 先学这个简单的写一下。哦，好，这个创建完之后是吧？我们把我们的周边的环境向这一个 车身。好， ctrl 加 c， 直接放到我们的限速的下面。好， ctrl 加 v， 好， 就过来了。 好，过来之后是吧？我们怎么快速的把我们的插件还有端子还有一些卡扣怎么导进来？好，现在我们就先到我们的卡扣。好，双击卡扣之后， 好，我们到用到我们的这一个 smart place， 看到这个命令没，好，我们直接点击调用我们的库，我们的库已经默认了，是吧？我们之前是放在我们的 g 盘的。好，就是这个哈尼斯。好，我们打开 好，找到我们的卡扣，双击一下，好，双击，我们其实往上拉也可以看得到。好，我们随便选中一个，刚刚这个是我们刚刚创建的。好，我们选中它，选中之后可以看一下， 我们这个时候按着 ctrl 键啊，手，为了演示看的更快一点啊，我们可以看一下，我们可以扣下面是没有的啊，现在。好，你看一下，我按着 ctrl 键之后随便点看，它已经有加号了，我们可以看一下有几个了。 看，已经点了，我们刚点了三下，已经出来三个，并且啊它是按照时间来命名的，相当于我们三个是不一样的，它的后面变直径是互不干扰的。好，我们可以多剪几个。好，我们点击确定直接擦掉关闭就可以了。好， 相当于我们刚刚点的这几个位置呢，就相当于我们，是吧，在划线的时候也知道我们的点大概在哪个位置，是吧？点一下，点一下，点一下，他是他就是比较快速的。呃，录在我们想要想要是吧固定的物理位置。点好，我们点击激活啊， 打激活之后可以看到这几个卡扣的都已经出来了。对，好，出来之后并且还落在我们的一个上面，是吧？这个时候我们还要进行一些微调，是吧？微调怎么调？看一下，我们选中一个卡丁。好，我们选择 刚刚调的比较远的位置的这个卡卡扣。好，我们选中这一个，是吧，看到命令选择第二个智能移动。好，智能移动我们就可以在这里面直接选中我们的一个中心点，是吧？移动到我们的一个靠近的一个位置，点，好，他直接就过来了。 好，这是移动比较快速的啊。就是，还有就是我们也可以选择这个移动命令选择这个拖动啊，但是你拖动之前你要给他一个方向 一样的，对吧？都可以给个方向，我们就简单的记忆一下啊，好，看一下，正好也验证一下我们这个定义的这个扎带会不会变动？我们简单的移一下，电脑有点卡。 好，我先暂停一下。好，现在不怎么卡，我们可以选择逆向往下面移动一点。好，这个也是我们的外向可以，外向也可以移动一点， 再选 x 向是吧？ x 向可以往后走一点。好，这样确定好之后是吧？我们大概把所有的卡丁都移动到我们想要固定点，固定的位置点之后，是吧？我们直接可以到我们的，是吧？先从装配下面进行换换我们的限速了。 好，我们先，因为插件我没移过来哈，我们再移这个插件嘛，进入插件的话，我们还要到我们的装备下。为什么要到呢？是因为我们那个命令在这个位置啊。好，我们到我们的其他键，一样的，我们选中我们的库。 好，我们选择拷扣 返回一下。好，其他键往上拉一点。 好，我们看一下。哎，看这键会不会出来 一个两个。哦，这个时候我们其他键放到我们的卡丁里面了。为什么会到我们卡丁里面？好，我们先关闭一下看一下啊，因为我们刚刚双击的是卡丁，没有双击我们的插件。好，这次我们双击我们的插件。 好，双击之后进入到我们这一个装备底下面，是吧？我们再点击这个命令。好，点击我们一个插件啊。 好，我们可以看一下。我们。好，我们按住 ctrl 键，一个，两个，三个。好，同样道理，我们端子啊都可以这样操作，我就不单独演示了哈。
2169汽车电气
00:30查看AI文稿AI文稿首先我们新建 part 零件命名的时候，可以使用项目代号加文件名称加日期来命名，注意不要使用混合设计。新建 part 后，先隐藏三个默认平面，然后创建三个己汉图形集，分别是外部输入产品信息，设计过程再创建标准件 c a s 出模方向滑块方向分形线，把标准件焊 c a s 放进外部输入，把出模方向滑块方向分形线放入产品信息，可以保存这个模板，后面直接使用。
533张林
02:12查看AI文稿AI文稿机械工程师们还在为标准件、通用件反复建模、查找调用而烦恼吗？大国工匠重磅来袭，正式推出大国工匠 ugnx 插件标准件库通用件库，完美接入 ugnx 三维设计软件， 全程免费使用，让工程师高效调取模型。安装 ugnx 插件， 登录大国工匠客户端，点击工具库 cad 插件一，点击在线安装。二、点击注册插件，即可使用。大国工匠 u g m x 插件 二，下载通用模型，打开 n x 二二零六，找到专属大国工匠菜单，登录客户端即可使用。 内置海量标准件通用件，模型覆盖全行业，各类标准种类齐全，选型便捷。选中一款标准件或通用件，进入参数化选型界面，一键下载通用模型，模型将在 n x 软件中自动加载打开，高效又省心。 下载后的模型还会自动保存至本地文件夹， s t e p 格式文件随时可用。 三、模型插入装配体 针对产品装配，可直接将模型插入当前装配体中，打开一个减速机，在标准件库选中常用的六角头螺栓，只需简单几步操作， 就能将螺栓直接插入当前装配体中，无需重复建模，无需繁琐转换，全程可直观操作，方便又快捷，轻轻松松就能快速完成一整套产品模型的组装，大幅提升设计效率， 真正的工程师设计福利，大幅提升绘图效率，告别重复建模，大国工匠 u g n x 插件免费好用，快来下载体验吧！
01:34查看AI文稿AI文稿机械设计进步最快的鞋修方法，刚入行，想月薪过万都去给我玩！鞋修不是正道搞不起，而是鞋修更有性价比，如果你现在刷到，说明老天都在帮你，没有计划的直接抄！第一天上班就干三件事， 确定 sorry works 工程图模板权限公差标注 bob 表、零件图模板必须能正常使用以及格式要求， 摸清标准建库材料表需求文档的存放路径。记住四个对接人，图纸审核、采购、加工、工艺、项目销售，别问为什么，记就完了。二、工作重点就两字，画图加上避坑。 先画简单部件，此科尺寸标注隔壁后对孔位保强度。遇到支架先想铸造还是焊接，别张嘴就要查手册搜资料，有思考过程再找同事听劝。一定要准备好树修三 三本吃饭必备书也准备好机械设计禁忌与实力从零开始学机械设计！机械设计手册，想要更加斜修更加快速，拿上前辈的方案直接去抄。学齿轮选型强度校核，用 solidworks simulation 卸成模板材料优先。 q 二三五四五钢， 别自己瞎创新，跑通全流程设计，出图加工装配前辈图纸反复看，仿真优化独立干，月薪过万洒洒水！以上资料均有电子版，需要的兄弟一二三赶紧上号！
880非标工程师南枫
09:10

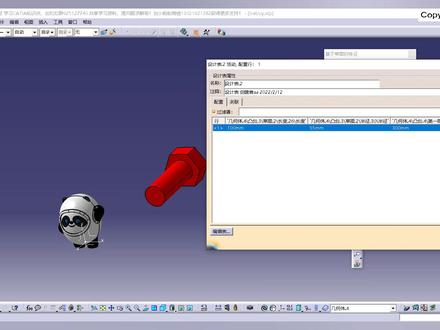

09:21查看AI文稿AI文稿我是小蚂蚁，然后我们今天来学习一下卡其亚小技巧的第三百一十一节啊，是啊，主题是如何从这个卡其亚模型当前参数，然后去创建一个设计表，那么我们应到的还是这个命令 啊，大家可以看到就是这个创建设计表这样的一个命令啊。那么在讲这个创建设计表之前呢啊，就是我们先来看一下我们以前啊，在我们这个微信公众号卡其亚小蚂蚁当中，我们讲过的这样的一个知识点，如何在卡其亚当中去创建一个标准的零钱库啊，然后这里边就是讲的还是比较详细的 啊，就是讲了就是如何就是去创建一个螺母的一个零件库啊，那么我们今天要讲的这个内容呢，就是跟我们啊这个微信公众号当中啊，这篇文章还是比较类， 那么我们现在呢，就是啊，来讲解一下我们怎样去创建一个不同型号的螺栓，那么什么意思呢？就是说我们这个螺栓他一般都是啊，比如说啊， m 六的跟 m 五的跟 m 四的，他们有什么区别？首先这个直径不一样，是吧？另外就是说他这个螺钉头部啊，他这个 大小肯定也是不一样，那还有这个螺钉的一个螺纹长度也是不一样，是吧？那么我们就从这三个参数去着手，然后去创建不同型号的螺栓，我们可以在我们这个结构数上去切换我们这个参数值，切换我们这个配置，然后得到不同的模型，我们就是这样的一个目的。好，那么我们现在开始， 首先的话，我们这边去插入一个新的八点啊，我们就是来放置我们这个螺栓，然后我们点击这个草图啊，点击我们这个平面，然后去放置一个草图， 首先去画一个 绿边形，是吧？画一个绿边形之后，然后我们对他进行一下尺寸标注 啊，这个地方，比如说给他改成个一百吧啊，这个楼上有点大，那么但是我们今天的主要目的是啊，去讲解这样的一种方法，我们没有必要去关注这个模型的一个具体的三数啊，我们对他进行一下定位啊，让他达到一个全约数， 好，然后呢？我们这边他还是能旋转，是吧？哎，不对，还是能旋转的话，然后我们选中他，对他进行一个水平方向上的一个约束好，然后接下来的话我们去把这个螺纹的一个 大小给他绘制出来，好，然后绘制完了之后，我们对他进行一下尺寸标注啊，这个地方比如说给他改成一个啊，一百一十， 好，然后接下来的话我们选中他啊，对他进行一个输出，输出完了之后呢，然后我们点击一个退出， 退出，然后接下来我们对这个六边形进行一个拉伸，然后反转一下方向啊，这个地方往外拖一拖啊，那么其其他的一个长度我们就不管他了。好，然后接下来的话我们对这个圆进行一个拉伸好，拉伸的一个长度就相当于螺纹的一个长度，是吧？比如说拉伸一个啊，三百， 好，点击个确定，那么我们就创建了这样的一个螺栓模型，是吧？啊，那么这边是有一个冰墩墩的一个模型啊，我们是为了就是说啊对比一下，当我一会我们去切换我们这个参数的时候，然后这我们可以得到不同长度的不同规格的这个螺螺栓， 然后我们对比一下我们这个冰蹲蹲模型，这样观看起来可能就是啊，更加容易，更加方便一些，是吧？嗯，这样的话就 有这个差别。好，然后呢我们就开始今天的一个重点，从这个参数去创建一个设计表，好，那么在哪里？在这是吧？使用当前的参数值创建设计表，我们选中他，选中他之后，然后点击一个确定 好，这个时候大家可以看到我们得得到一个选择要插入的参数这样的一个对话框，那么我们这边的话，我们就利用三个参数就可以，是吧？首先第一个是我们啊这个六边形，我们标注的一个边长，然后还有这个 螺纹的一个大小，是吧？就是说我们这个圆柱的一个外径，然后还有这个圆柱的一个拉伸长度，好，那么这个时候我们就可以去找，是吧？啊？比如说我们找到我们这个几何铁，然后找到我们这个草图， 好，找到草图之后，然后我们首先选中这个参数，嗯，他在这个地方已经高亮显示，然后把他给导入过来，然后再去找到这个直径，也是高亮显示，把他给导入过来。好，然后我们去选择这个图台四，好，选择这个三， 然后把它给导入过来。好，这样的话我们就得到了这样三个参数，是吧？那么接下来我们将要去啊变更这三个参数的规格，然后去得到不同的螺栓。好，然后我们点击确定 这边的话，就是出来了一个 dan tiber 二是吧？然后我们这边的话就是给它改成一个 pote pew meter 是吧？嗯，螺栓的一个参数，然后点击一下保存 啊，为什么这个过程就是有点慢呢？是因为就是他现在在计算 啊，后台在计算啊，我们耐心的等待一下啊，应该是用不了太长的时间啊。如果大家就是对这个病症的模型比较感兴趣的话，那么大家可以关注我们这个啊，卡其亚小蚂蚁的这个微信公众号，那么在上面的话都有分享啊，就是说我们平常的话啊，也会把一些啊 啊啊比较好的一些模型数据，然后共享到我们这个公众号上啊，然后里面的话会有各种各样的教程。好，那么我们继续啊，我们得到了这样的一个 啊变化框，是吧？并且我们这个罗金的模型已经变成了红色，那么没有关系，点击一下应用啊，然后他又变成了他的一个默认的一个颜色是吧？好，并且这里面的话只有一种规格啊，我们只看到了一行，是吧？那并且这一这一行，这里面的这些参数都是我们啊，刚才我们去画这个模型的时候，我们去定义的一些参数，是吧？ 那大家可以看到拉伸长度是他，然后我们这个螺纹的一个半径，就说我们圆柱的一个半径是五十五，然后我们这个六边形的一个长度是一百，是吧？ 好，那么这个时候的话，我们如果想要去添加那其他的一些规格，那么我们是要去点击我们这个编辑表， 好，然后我们打开了，这样 我们的一个 f 加入表格，是吧？啊？大家可以看到这里边只有一种规格，如果我们想要去添加其他规格，那么我们这边的话可以去啊，比如说这个地方给他改成个一百二十啊，改成个一百一十吧， 一百一十啊，这个给他改成一个六十啊，这个给他改成一个这个我们让他的长度变化比较明显一些哈，啊，所以说我们给他改成一个四百吧啊，然后我们选中他啊，给他往下拖 啊，我们选中他也往下拖，选中他往下拖一下，然后我们把他给左对齐一下。 好，然后我们去保存一下我们这个设计表，然后我们啊把它给关闭。 好，大家可以看到就是说我们现在啊，我们这个鼠标就是有这样的一个光圈 转动，是吧？然后转动了没有多久啊，就反映出来这样的一个对话框，然后这个意思是什么？就是说我们刚才所修改的一个 cel 表，他已经与我们这个卡其亚这个模型数据进行了关联啊，这个就是说啊，相当于是一个 sus， 那也就是说现在我们我们刚才去修改的这样的一个数据啊，哎，塞尔表当中的一个数据已经与我们这个卡片的数据已经关联成功了。好，然后我们点击关闭啊，我们可以发现就是说这里面多了很多了一些规格，是吧？ 那么这些参数就是我们刚才在 xl 表当中去添加的一些参数啊，我们可以去选中任何一个参数，然后点击一下应用，我们观察一下我们这个啊，螺栓有没有变化 啊？这个是三百零一啊，这个地方的话不对，是吧？啊？三百四百，我本来想要给他改成一个五百、六百，是吧？那么我们再重新去编辑一下 啊，这个不好意思，然后三百四百啊，这个地方给他改成一个五百啊，我们本来就是想要从这个长度上，然后去体现这个差异。 好，修改完了之后，然后点击卡特加 s 保存啊，点击退出啊，我们这个地方还是要反应一下，是吧？好，大家注意观察这一列 啊，三百、四百、五百、六百、七百、八百，已经修改完成了，是吧？然后我们选择这个七百，然后点击下应用啊，我们可以看到这个螺栓的长度变长了，是吧？选择八百，然后点击应用又变长了，是吧？选择三百，选择四百，好，就是得到了不同的规格，是吧？ 好，然后我们点击退出，那么这样的话我们就完成了我们这个创建，创建这个设计表，并且我们可以发现在我们这个节目数上多了这样的一个设计表，我们把它给打开， 下面有这个配置啊，这样的一个字眼，是吧？好，我们可以双击他，然后再双击，然后我们可以发现就说我们点击这个设计表，然后可以在这里面进行一个规格的一个切换，是吧？比如说我们选择一个五，选择一个第五种规格，然后点击下应用，好， 好，他就变长了，是吧？选择第一种规格，点击一下应用就变短了，是吧？好，然后点击一下确定啊，点击个确定，好，这样的话我们就可以在这个帕特里面很方便的去切换我们这个螺栓的一个规格，是吧？ 那么这就是今天给大家去讲解的怎样从这个啊模型的当前参数去创建设计表啊，我们这个设计表啊应用起来其实其实还是比较广泛的 啊，大家感兴趣的话就是可以自己的去研究一下。好，那么我们今天这个内容就到此为止了啊，如果大家感兴趣的话，希望大家能够就是啊加一下我们这个 qq 群，或者说是啊 添加我的微信啊，就是有什么问题的话可以与我交流啊，并且关注一下我们卡其亚小蚂蚁的公众号，如果感觉讲的内容还不错的话，希望能够帮忙点赞转发，谢谢大家，再见！
75CATIA学堂
01:20查看AI文稿AI文稿传统机械设计普遍存在重复建模、零件标准不统一、外购模型杂乱、装配替换报错等问题，严重影响回头效率与图纸质量。通过搭建企业标准化、参数化 solidar 零件库，统一收纳国标件、 亚德克气动架、气缸、电磁阀、减速机、常用结构件及各类外购成品件，实现设计标准化、高效化。一、参数化通用模型，所有零件参数化驱动，支持一键切换，多种规格尺寸统一 精准合规，无需反复改图建模。二、底层结构规范稳定。统一优化模型拓扑结构与内部 id， 装配替换不报错，配合不失效，彻底解决迭代改型卡顿、错位问题。三、集中共享，杜绝重复设计零件统一分类轨道， 全员共享调用沉淀企业设计资源，告别重复建模，大幅节省设计工时。四、统一标准，降低出错率。固化企业设计与选型标准，统一图纸规范， 有效减少建模错误、加工返工与选型失误，提升交付质量，以标准化简化设计工作，减少无效重复操作，让研发更专注、出图更快、交付更稳。
01:48查看AI文稿AI文稿为什么你做模具设计效率低，别人效率高？你设计一套，别人设计了三套，是因为每一件东西都在自己画。给大家展示一下都有哪些上市公司标准件库， 这是我们刚调的华为方形鞋顶，参数都是可以调的，再调一个双杆走水路鞋顶，非常方便，非常快捷。 再调一个宝马水路鞋顶，同样的里面参数也是可以修改的， 这就是效率提高的秘诀所在。这是我们六位老师耗费五年的时间，专门为搞模具设计人员总结的一套模具设计标准建库，号称提升设计效率和接外单的神器。 里面含盖各大上市公司的标准件，包括 dme、 dms、 米斯、米哈斯口、上海岩峰、华谊盛、宝马、新犬、星泰、红旗、住宿模具、各大标准件库、飞镖模架、住宿机等等，适合想学习设计和目前在搞设计的人群。
