马扎克五轴后处理教程
粉丝8837获赞4.2万
相关视频
04:31

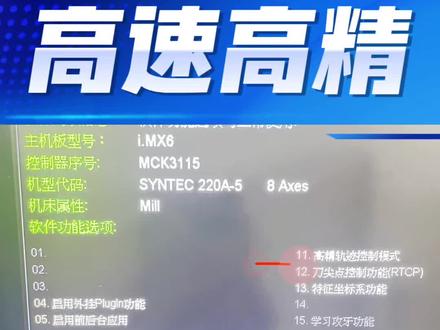

03:07查看AI文稿AI文稿五轴高速高精代码输出后处理如何设置？那么现在很多五轴这个系统的话呢，都支持高速的高精输出啊，那我这里呢就以这个呢新的系统为例，那么它这里呢是支持这个高速高精一个输出的。我现在呢先给大家演示一下，比如说我随便找一条程序啊，我们点击来 啊，点击一个后处理好，我们来看一下，那这里的话呢，他就有一行呢高速高精的一个代码 啊，这个如果大家呢不认识的话，可以把收藏起来啊，这个是 g 二零 g 幺二零点一 p 一 q 一， q 一 代表粗加工，那么 q 二代表精加工，那半精加工 q 三呢，就代表精加工，那么它分为三个层次。 那么现在问题就是呢，什么情况下输出 q 一， 什么情况输出 q 二，输出 q 三，那这个是怎么实现的？ 这个是重点，那这个呢就需要你的后处理支持了，那么后处理的话呢，是通过一些代码来实现的啊，那我这里的话呢，是通过一个公差的方式来实现的，所以这里的话呢，它是一个负值 set 把三个 a 呢？负值，为什么呢？ in inside 和 outside， 就 这是个公差，就是内外公差嘛。好， 那么如果我们赋值这个公差是大于等于零点零三的话，那么他就输出什么呢啊？这个就是一个 outpu 的 输出嘛，我们这个支付串嘛，输出什么呢？ g 二幺，那 g 幺二零点一 p 一 q 一 啊，或者呢我这个啊负值啊，就是个公差呀，小于等于零点零二啊，或大于等于零点零一，也就是说在零点啊，零一 到零点零二这个区间呢，如果你的公差给了这个区间，那么他就输出来 q 二了啊，那么 else 就是 负责其他的，那就输出什么呢？那么其他的那就是小于零点零一喽啊，就是比如说零点零零九啊，及其以下的， 那么他就输入 q 三了啊，所以他这是通过一个公差的方式来实现的。好，那我们来试一下，刚才你看到的，我们输出的是 q 一， 那现在我把公差改一下，改成呢，比如说零点零二，假设我这个属于一个什么呢？半径加工好，然后呢我们来后处理一下， 那我们来看一下这里现在它就是什么呢？ q 二了， q 二了啊，那么继续比说是精加工，那么精加工就小于一个十，那我给个零点零九啊，零点零零九好后处理一下， 那这里呢我们照样看一下，嗯，就是 q 三呢，是吧？这个就非常简单，非常方便。当然如果啊，比如说我的系统是奶酪克的 莱拉克的这个高速高精，他也有高速高精输出，那么这个代码肯定是不一样的，那你就把这个莱拉克的那个呢，对应的高速高精的啊，粗加工半斤加工精加工的那个代码呢， 把它输入到这个地方，把它替换掉就可以了。当然有知道莱拉克这个高速高精的输入代码是怎样子的话呢？我们评论区也可以打出来，大家可以一起学习啊，同时如果有需要这个原代码的话呢，也可以一起学习啊，同时如果有需要这个原代码的话呢，也可以一起学习啊，同时如果有需要这个原代码的话呢，也可以一起学习啊，同时如果有需要这个原代码的话呢？大家记得点个关注。
07:18查看AI文稿AI文稿带 r t c p 刀尖跟随 u g 五轴后处理制作方法，看完这个视频，你也可以制作属于你自己的 u g 五轴后处理。 u g 这款软件装好之后啊，软件自带的后处理模板， 这个位置的话呢，是在这个下面，大家记住，记不到的话呢，可以把它收藏起来，那么在他的路径下面呢，就自带了这么多了后处理模板，这里有三轴的，四轴的，五轴的，那我们今天讲的呢就是五轴的，建议大家的话呢，把这个五轴后处理呢，把它复制出去啊，原档我们不要动它的。 那么为什么这里有这么多个呢？五 a x 就是 五轴吗？因为五轴机有很多结构，所以我们现在呢把它复制 好，放在了我们这么一个路径下面，然后从这个后处理器去打开它，直接打开找到我们这个路径， 放在 c 盘 a c 里面的。好，那这里呢，我们先选择一个零五这一个啊选择 post， 这里很多有法兰克的，有海德汉的和西门子啊，都有，那我们现在就以这个法兰克为例，打开它，这里有 i n m m m m m 代表公制。我们选择 打开它之后，我们呢点击这个显示器床，那我们发现它这个呢是一个双摆头的，比如说我们今天的话呢，讲一个摇篮的，因为现在大部分呢工作当中呢，见到的还是摇篮的比较多。好，我们打开呢零六这一个双击 公制，那么从这里面打开的它这个是带倒进去水的啊，我们现在呢再来点击显示这就是一个摇篮的，那么它这是一个 b c 轴的，那我们今天的话呢，还是以这个 ac 轴为例定义呢， ac 轴这么一个后处理， 然后我们进来这个四五轴里面的设置，这里面的设置的话我就快速的过了，我就不花太多的时间去追溯，为什么呢？因为我们前面的视频里面有讲解，如果大家的话呢，没有看过我们前面的视频的话呢， 可以回头看我们前面的视频，关于这个四五轴里面的一个设置，讲的非常详细。好，那我这个呢绕着 x 旋转，所以我这个轴呢选 z， y， z 啊平面轴呢，这个名字叫 a 轴。 第二旋转轴呢，绕着 z 轴旋转旋转，平面是 x， y 平面，这是 c 轴，然后我们第四轴就所谓的 a 轴方向是滑向角度，比如说给个三十到一个呢，负一百二十度， 然后我们第五轴的话呢，也是一个滑向啊，角度是形成三百六到零度，这就是对一个，我们点击显示器传感器，我们可以看一下，这里呢就是一个 a c 轴，所以这里的话呢我就快速过了啊啊，然后的话呢，我们其他的什么也不管他，我们直接呢把这个后处理保存一下，保存 我们随便找一个工业后处理一下，比如说这里呢，我们这是一个定轴三加二的一个定轴的路，我们把它后处理出来，点后处理， 然后选择我们刚才这个后处理，我们刚才这个是零六的，找到这个后处理啊，选择它 点击呢确定，那么后处理出来，我们来看一下啊，那么它这里的话呢是有这个呢， g 六八点二， s， y， z， i g k， 那 么 g 六八点二，前面其实我们的课程也有讲解，那那么这个的话就是一个呢代码定义属于三加二的一种数字格式，像现在一些只要是基于法兰克的都是这样子的，不管是莱拉克还是新代呀，都是这样子的，那后面一个呢？ g 五三点幺， 好，这就是一个这样一个输出，我们再输出个联动来看一下，随便找个程序后处理 一个 a 二，那么联动程序就应该有几十三点四，我们来看一下这里有几十三点四啊，这些代码是输出了的，像这种东西的话呢，我们一定要特别对于新手做后处理一定要谨慎，我们一定要通过呢啊，这个仿真软件来看一下， 好，我们打开我们这个声，呃，这个声麦口 打开，那么我们打开，那么刚才所后处理出来这个程序先选的这个呢，三加二的这个定轴的 点击仿真仓库仿真，那么为了呢看的更清楚，那我接下来的话呢，把这个模型导进来，我们可以看一下它的一个位置，这个位置呢感觉是没什么问题的啊，那我们现在照样呢把这个联动程序打开， 那么联动程序打开之后，我们会发现它这个显示的是完全不对的，那我们呢在软件上我们这个刀轨大家可以看啊，它是这样一个刀轨，一个联动道路，那么在我们这个模拟软件里面呢，显示是完全不对的，说明这个程序是有问题的 啊，所以说这个一定要通过这个黄钻软件看，那么这个后处理是哪里出问题了呢？所以这个西门子公司呢，给的我们这个模板，其实的话呢，有些地方也是要改的，这里很关键的一点，所以很多人直接用这个模板还是用不了， 重点看这里啊，那这里就有一个呢程序，其实训练，然后这里有个用户设置进来，进来之后，其实呢我们的输出模式，这个就是一个呢坐标输出模式就会有两种，一种呢是以推博，就是以工作坐标输出，一种是美信，就是以推送坐标输出。那我们的真五轴带到进给谁的都是以呢 中间坐标输出的，而它这里呢这个输出模式，而是以机场坐标输出，所以这是不对的，要把这个改过来，把我们这一行呢把它复制，然后呢把这个基建坐标输出这一行呢把它替换掉粘贴啊，然后点确定，然后呢我们重新保存 好，然后呢我们重新后处理，点后处理啊，给它个名字，你说叫 a 三， 然后呢我们重新呢打开啊，在这个 a 三打开 啊窗口仿真我们来看，那么现在显示的应该是对的，我们照样的把模型呢导进来， 看到没有，那么现在显示是对的，那么现在的话，至少这个程序在机床上走起来，它会呢加工的位置是对的。 好，那么至于这个后处理啊，这么多内容，包括橙子头啊，橙子尾啊，还有很多内容，这些如果大家的话呢啊不是很熟悉或者想学习的话呢，也可以看我前面的视频。那么回回到主页，我这里专门有个活集，是关于后处理的，从零开始的， 这里呢有几十集，有兴趣的话呢，也可以按照这个教材学，对于后处理基本的创建是没问题的，对于一个新手，如果你要改后处理，但这里要注意这个问两个问题，第一的话， 我们的程序处理出来之后一定要去恍真，确保没问题才能上机。第二个问题呢，那就是说，那你说我看到很多后处理他这里呢有相关的信息啊，程序头有信息。 那么尤其呢现在呢啊，我们的一个很多五轴机啊，需要一个锁轴啊，包括一个锁轴啊，还有呢包括像这个高速高音呢，输出这些 这些的话呢，当然我这是个耐克的啊，包括新代呀等等这些啊，那么如果的话呢，需要这些特殊功能的话呢， 那么需要添加一些变量的啊，这个我们可以通过下个视频来给大家讲解。这个锁轴和这个呢，高速高音啊，这个变量如何添加啊？里面一个相关的一个内容呢，通过下个视频给大家讲解。
1081卓越模具数控培训-技术服务

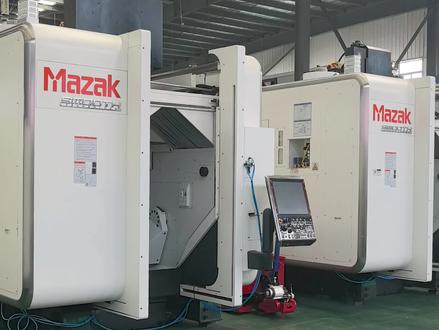

00:36查看AI文稿AI文稿没有订单，再牛的机器也只能躺平生辉。我这三台原装马扎克 i 七百的五轴五联动加东西，十年前 投入大几百个配置几乎拉满，如今精度机况依旧十分抗打，价格也是十分美丽啊。 但即便如此，也是落得个无人问津的下场，不禁让我感到惋惜啊。
