消防端子箱接线顺序图
凡是消防泵控制柜连锁联动接线，不会的，这条视频你一定要看到底。先打开控制回路电源，此时处于调试阶段，主回路电源可先补送，将控制面板设置为自动状态。这里我们用一根同导线来模拟现场的信号通断， 只要是通过无源触点，两线起泵的都并接在这里，也就是二十四伏零二这两个端子。这里说明一下无源是什么意思，就是两端之间没有电压，没有电流。 接在此处的启动方式通常有， 我们来短接看一下。启动开始，接触器处于新三角转换阶段，这种启动方式输入信号必须连续的，输入信号断开，消防泵立刻停止。 这里是接消防水池，低液位停泵的浮球通常不接，规范不允许。这里是消防控制柜与巡检柜之间的互锁线， 二十四伏零五是一号泵强起，二十四伏零六是二号泵强起。这里的 ab 是 接消控中心直流二十四伏起泵的段子。 这边的端子是给机械式电接点压力表使用的，二十四伏接到电接点压力表的公共端，零七接下线，零八接电接点压力表的上限。 这里是控制系统自动状态反馈，此时如果我们用万用表来测量是处于接通状态，零幺三是一号泵故障反馈，零幺幺是他们公共点， 零四五、零四六是一号泵运行反馈，零四五、零四七是二号泵运行反馈。也可将零四六、零四七并到一个端子上， 这样只要引出零四五、零四六一组反馈到消控中心就可以了。此时可以送上主回路电源，带上消防泵连调连试了。视频制作不易，请点赞关注哦！
粉丝1.0万获赞3.1万
相关视频
00:19查看AI文稿AI文稿消防水泵控制柜与直洗柜的连接线。消防水泵控制柜一号端指与九号端指连接直洗柜的一号和九号，越过手刹状态进行远程水泵幺零幺号间端指与 n 间端指连接到直洗柜的幺零幺号与 n 端指。当水泵运行同时同步点亮直洗柜的运行指示灯。
87瑞昕消防教育

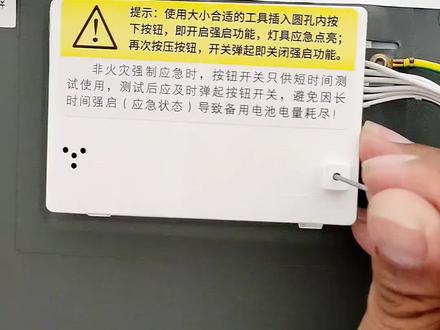

02:34查看AI文稿AI文稿按下听见了咔啪一声，现在是强起状态。大家好，我是小刘，今天这期视频给大家介绍一下敏华的消防应急疏散集中电源他的接线方式以及工作原理。首先我们打开他的控制箱， 看一下他的接线，这边呢，他的背面也有一个接线图，我们从这边看一下，这个呢是他的备电开关，这边接的是一个三十六伏的电池，这个呢是他的失电检测，如果接二百二十伏的失电检测，就需要在系统中打开他的 ac 失电检测的开关才行。 下面这个是主电的开关，这边是这个集中电源箱的二百二十伏的电压。地线、零线、火线，这个是他的联网线，就是他的通讯线。看一和看二一般通讯线都是需要分正负极的， 这是一个墙体输入，需要一个二十四伏的电压或者干接点都能启动应急照明是接在我们输入输出模块上的联动编程后启动应急照明，这个是设电检测干接点接线端子， 刚测试多个试电信号时可以接这个端子。最右边这个是干接点输出端口，就是应急照明启动后的回答反馈， 可以接在我们输入输出模块的反馈端子上，这两个端子导通闭合反馈给输入输出模块。 后面这些端子呢，就跟我们报警主机上的回路线差不多是一样的，这个他分了是八路线，每一路是 dc 三十六伏的电压。到了我们现场的灯具这边也有他的接线图，写的很详细，灯具的回路线一到八回路。如果说接入我们试电检测的话，需要在我们系统中设置他的开关， 这边有一个确认键，往下翻，向下有一个 ac 试电检测，按确认 这个打开，现在是关的，打开他就可以检测失电了，如果关的话是无法检测的。还有这边这个按钮他有一个测试，按一下就会进入应急状态。他的背面也有一个响起按钮，我们可以用这个铁丝按一下，看看他会不会响起。按一下 听见了咔啪一声，现在是强起状态，应急灯常亮，疏散指示闪烁。好的，再点一下副下位， 再点一下副下位，它就会恢复正常状态。好的，今天的视频就到这里，感谢大家的观看，再见。
75消防小刘呀

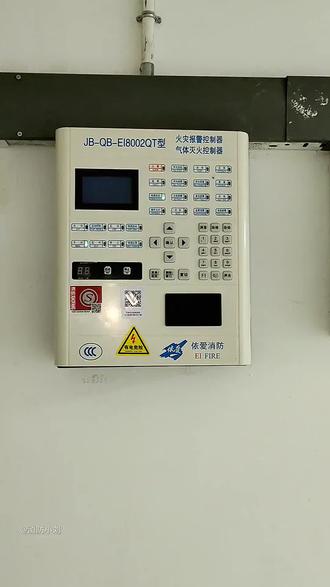

02:57查看AI文稿AI文稿大家好，我是小刘，今天这期视频给大家介绍一下配电室内气体灭火系统的接线以及工作原理。这是一个配电室的门口，配置了七氟丙氨气体灭火系统，我前面这个呢就是一个 e i 的 八零零二型气体灭火主机， 我们打开看一下他的内部接线，他的主机里面呢有一个电源盘，这个呢是他的主电开关，上面这个是他的背电开关。再看一下右侧这个接线端子， 上面这个红绿线呢是二十四伏的电源线，他呢就是去我们现场刚平的二十四伏电源线，下面这个红蓝线呢就是回路信号线，接到了我们现场的烟感，温感还有模块等一系列的报警设备。 再看一下上面这个接线端子，就是这个缠着黄色胶带的两根线，它呢是喷洒反馈线，就是现场钢瓶动作气体喷洒后的反馈信号。最右侧的这两个端子是喷洒启动端子，它是一个有源输出二十四伏的电源线， 当延时时间结束后，他就会输出一个电压，启动钢瓶的电磁阀，从而喷洒出气体。同时左上角这边还有个联网线以及他的其他接线端子，在这里就不一一介绍了。关上气体灭火主机的门， 接下来我给大家讲解一下他的工作原理。首先呢，当气体灭火主机在自动情况下同一个防火区域内的烟感和温感报警后， 主机就会收到来自现场的温感和烟感的两种探测器的火警信号。气体灭火主机就会启动室内的声光报警器，还有室外的声光报警器， 并且会进入三十秒的延时喷射环节，在这个时间内就会联动我们下面这个输入输出模块动作， 停止防护区内的这个事故风机，并且关闭所有风管上的电动阀。当三十秒的延时时间结束后，气体灭火主机就会输出一个电压，就是这根红绿线启动钢瓶内的电磁阀， 电磁阀动作后，驱动装置就会从这个喷嘴喷出气体实施灭火。与此同时，这边有一个动作反馈线，也就是这根黄绿线就会传给气体灭火主机一个喷洒反馈信号， 气体灭火主机收到喷洒反馈信号后，就会点亮喷电视门口这个放气雾入的指示灯，在联动状态失灵的情况下，我们也可以按一下这个紧急启停按钮， 它是可以跨越气体灭火主机的手自动的直接启动钢瓶电磁阀进行气体灭火。好的，这就是气体灭火系统的一个工作原理，感谢大家的观看，请大家多多指点，再见！
55消防小刘呀
02:24查看AI文稿AI文稿多线模块五幺五五怎么接线？首先呢我们先把它打开， 打开以后我们来看一下啊，它的一个接线端子上面呢， g n d e 一 六七三个尖， d s l 负， s l 正，还有 a s 和 c e c 零分别代表什么意思？我们来画一张简图， s l 负， s l 正这两个直接从主机的多线控制盘过来，也就是直接手动控制单元。 下面呢，九 c 一， 他是接启动的，他需要选一个负极啊，二十四伏出去啊，选个负极，你选谁都行， 接地一六七都可以。假如说我们选一，你看我画点虚线啊，假如说从一从这里过来，给到中间继电器十三，那么 c 一 呢？九号这个端子给到十四，这样这样的话呢就会让中间继电器动作， 这上面呢再去选一组常开再走给谁给到我们交流接触器就再往下啊，到交流接触器 它的一个线圈来完成，它的线圈得电，供电设备得电，反馈呢，就从我们的交流接触器这边一组 n o 回来回给谁 a s 就 这个点八 再配一个谁啊？监理，很多时候我们见的图是不是都是七八这两个，他们来接反馈，来接反馈，但是反馈上面呢，我们需要压一个电阻啊，压一个电阻，看到没有？这模块上面都给你配好了啊，好了， 这个的话呢，就是我们五幺五五他简单的一个接线方法，那你说这个，呃，十这个端子用不着吗？如果说这个交流接触器是带自锁的， 那我们就会用到十这个端子啊，去接停动啊，去接停动，其实九跟十啊，就 c 一 c 零，他们两个呢也不一样啊。呃，九，他是脉冲啊？他是脉冲。
1126中消安教育-路老师
04:31查看AI文稿AI文稿好，已经转接上了，风机已经启动。大家好，我是小刘，今天这期视频给大家介绍一下输入输出模块如何接线风机控制柜联动启动消防排烟风机，这是一个排烟风机房，这是消防排烟风机， 还有一个二百八十度防火阀，这个就是需要输入输出模块接线的排烟风机控制柜。下面这个就是接到排烟风机的模块，它是北大青鸟的五幺四幺输入输出模块， 右边的这个是接二百八十度防火阀的输入模块。首先我们看一下控制柜背面的接线图，这边这个八和九是二百八十度防火阀连锁停风机的线， 先不用管，后面这个是消防模块二十四伏的线，就是需要模块出来的线，这个零一零二是反馈信号，就是风机运行的信号， 这两组端子就是我们今天要讲的输入输出模块到排烟风机的接线，看下控制柜里面的端子，排 这个模块二十四伏端子，在这个位置就是这个压着黄绿线的端子，它连到了这边智能控制面板的十五十六号端子上。消防输入启动，自动启动 ac 或 dc 二十四伏，意思是在自动的状态下给它一个二十四伏的电压， 他就会启动风机。再看一下这个零一零二号反馈信号，就是这边端子排的零一零二端子，他连到了这边交流接触器的六十三六十四号端子上。 ao 的 意思是常开，所以这是一组常开点，当交流接触器动作， 风机就会启动，这两个端子就会闭合导通。我们再看一下下面这个输入输出模块， 打开模块看一下他的内部接线，四五是 l 一 和 l 二就是回路信号线，底座上面的这两个红蓝线就是回路信号线，九十是回答反馈线， 右下角的这两个就是回答反馈线，也就是控制柜里面的这个红蓝线。接着零一零二风机反馈信号，也就是接触器上的这个无缘常开点，六和八是 c o m 和 a o， 它是一组无缘常开点，就是这个红黄线 模块动作后导通闭合。还有就是这个配电柜没有拉二十四伏的电源线，所以接了一个二十四伏变压器，上面这两根黄线就是变压器的二百二十伏的主电源。下面这个黄绿就是变压器的输出二十四伏的电压 微负是二十四伏的负极，微正是二十四伏的正极。看一下他的二十四伏负极直接接到了这边段子排的二十四伏的负极上，另一根 绿线就是二十四伏正极，他接到了我们下面这个输入输出模块的长开点的八号段子上。 又从六号端子就是这根黄线到了这个控制柜这边有一个接头，也就是这根绿线接到了这边端子排的二十四伏的正极的上面。这个模块呢就是相当于一个铜管开关， 启动后，六号和八号段子就会导通，我们用这个小短接模拟一下模块启动，首先将风机控制柜打到自动状态。好的，我们下面用小短接短接一下，看看风机能否启动好。已经转接上了风机，已经启动 风机控制面板的风机运行指示灯点亮了。好的，断开小短接线， 好的，断开小短接线，风机停止了运行，我们把模块头安装在底座上，手动启动一下风机，看看模块是否报反馈， 把控制柜打到手动状态，按下启动按钮，排烟风机已经启动时，反馈信号传给了输出模块，停止排烟风机，模块反馈消失。总结一下，输入输出模块启动里面的六号和八号端子导通闭合， 就会把我们这个变压器的二十四伏的电源传到端子排上，控制面板就会收到二十四伏的电压。启动交流接触器，风机就会启动，同时接触器上的无缘常开点草丛闭合，通过端子排上面的这个红蓝线 反馈给我们的输入输出模块，这就是我们的输入输出模块。如何接线启动排烟风机，不知道你学会了没有？好的，今天的视频就到这里，请大家多多评论点赞，感谢您的支持，再见！
692消防小刘呀
04:04查看AI文稿AI文稿扣上模块，风机立马运行了起来，风机运行指示灯也亮起。大家好，我是小刘，今天这期视频给大家介绍一下太和安的输入输出模块如何接线。消防风机控制柜，这是一个排烟风机房，这是他的风机控制柜， 上面呢是一个吊装的柜式的消防排烟风机。打开控制柜看一下里面的接线，因为它里面没有接线图，那我们就直接看它的接线端子排的标识，前面这两个端子呢，是去二百八十度防滑的接线端子，这个呢是二十四伏消防模块接线端子， 这两个端子给他个二十四伏电压就会启动风机，他呢接了个红白线，到了我们的输入输出模块后面，这个呢是信号消防模块接线端子，也就是风机的运行反馈信号， 这根红蓝线呢就是接到了输入模块的反馈端子上，所以这四个接线端子呢，就是需要到我们输入输出模块的接线端子。我们再看一下这个输入输出模块， 这款呢是泰和安的三二幺二输入输出模块，编码是九十三号，这是一个四线制的二十四伏有源输出模块。用螺丝刀拆下它的模块头，看一下内部的接线， z 一 z 二是回路信号线，不分正负极，就是左下角这个红蓝线， 就是到报警主机的回路信号线。第一第二是模块的二十四伏电源线，不分正负极，就是右上角这个红白线，他是从报警主机或者电源盘过来的二十四伏电源线。第三第四是输出二十四伏电源线，就是到了我们风机控制柜继电器的电源线， 这个 c u m 和 a o 是 一组无缘常开点，就是分别压着红线的这两个端子，模块动作后，这两个端子就会导通闭合。 这个 r e t 一 和 r e t 二是模块的反馈端子，就是左上角这个带电阻的红蓝线，这根红蓝反馈线就是连到了这边风机配电柜刚才说的反馈端子上， 这两个端子呢，它接到了这边保护开关的常开点上，当保护开关动作，风机就会启动，这两个常开点就会导通闭合，反馈给我们的输输出模块。再看一下输出二十四伏的接线，第三端子连接了一根短接线，连到了这边的常开点的 n o 的 接线端子上。 常开点的另一个 c o m 端子和第四端子，也就是这个红和白线，直接压到了这边配电柜的二十四伏的接线端子上， 这个端子呢接到了这边二十四伏中间继电器的十三十四角上，也就是说这两根线可以启动二十四伏接电器，从而启动排烟风机。 我们用小螺丝刀把这两根线接在一起，模拟一下模块动作，这两根线导通闭合，然后把模块头安装在底座上，看看风机能否启动。 扣上模块，风机立马运行了起来，风机运行指示灯也亮起，此时模块也收到了反馈信号，我给大家讲一下它的工作原理。当模块动作后，它的常开点就会导通闭合， 就会输出一个二十四伏的电压给到我们的继电器，继电器动作后就会启动这个控制与保护开关，就会导通三相电到我们现场的风机，从而启动排烟风机，同时保护开关，常开点闭合。 反馈给我们的输输出模块。兄弟们，这报警系统手稿纸必须人手一份，里面全是硬核干货， 系统接线图一目了然，工作原理讲的透透的，关键是不懂的地方直接扫码看视频，手把手教你上手，不管你是纯小白还是想进阶大师傅，有他在手，少走很多弯路，赶紧冲吧！ 好的，这就是我们的太和安输入输出模块如何接线风机控制柜。今天的视频就到这里，感谢大家的观看，再见！
97消防小刘呀

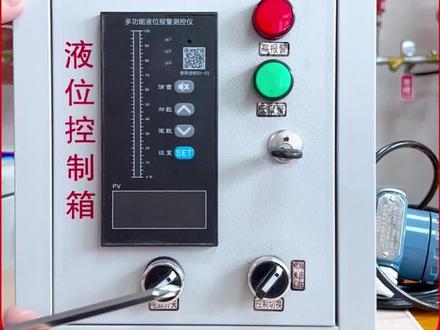

01:18查看AI文稿AI文稿干维保维修弱电施工的消防小伙伴注意了，还有没有不会液位控制箱接线的？那今天刘老师给大家完整的解说一遍，喜欢的话可以先点赞 后收藏，想更系统学习消防接线的欢迎大家来我们瑞新消防维保维修线下实战班。我们打开液位控制箱，你看一下内部的接线端子， 这是内部的接线端子，第一组，第二组，第三组，四五六加在一块，一共是六组。第一组电 电源 ac 二百二十伏，说明他要接交流二百二的电。这里面说一下，在有很多地方管理特别规范和严格，要是这一块应该是双电源， 这个位置传感器输入分成正负极，那这个传感器输入到底是哪个设备？我们来看一下边上这个液压变充器，当液压变充器这块显示液位，同时我们如果这一块这 组端子和它进行对接以后，会同步显示我们液压变充器的水位，这个位置是到二十毫升输入啥意思？他可以接同款的设备， 说明这个水位这一块可以进行异地显示，当前在这个就地显示以后，如果跟他接一个同款的控制箱，可以进行 异地查看，异地显示高报警输出，低报警无源输出。这两个可以分别接输入模块，向我们的报警主机进行超范围报警，显示最后一组控制无源输出。接这种段的情况下，可以控制液位开关来控制它在高位水箱或者是消防水池的起闭情况。
322瑞昕消防教育
00:50查看AI文稿AI文稿每天三十秒解锁一个消防硬技能，今天要解锁的是正压送风口的接线关系。先来看执行机构这一侧，第一组，第一为动作线，也就是一二号接线端子，要接到 我们输入输出模块的六八微欧正和微欧负，这两个接线端子接的是控制模块的有源的二十四伏的输出。执行机构的第四组，第一为动作后通，也就是一组常开点接到我们控制模块的九号十号接线端子，也就是反馈端子上。 当我们的执行机构动作的情况下，会向我们的控制模块抱回一组开关量的信号。补充一下，在我们的反馈接线端子上，也就是设备端要并连一个终端接线电阻这一块呢？千万别忘了，有不少学员和施工人员喜欢在我们的模块端压接反馈端子，这个是不正确的。
370瑞昕消防教育每日学

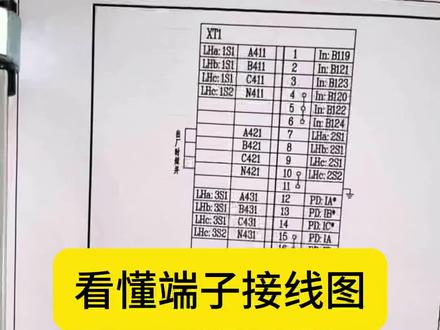

01:05查看AI文稿AI文稿看懂这种端子接线图，你就知道我们端子上的每一条线都该接哪个元气键的，然后这里的一开头的数字就是对每个端子的编号， 然后看到 a 四幺幺开头这些数字是原理图中的原理号，然后也是我们这些线上的线的编号，然后我们的最左边和最右边叫做接线号，它会告诉大家端子上的每一条线都是从哪个元气线接过来的， 那我们可以看得到二号端子上接的是 b 幺幺的线，二号端子 b 四幺幺这条线的另一端，我们就是要把它接到 e n 电气元器线的 b 幺二幺端上去， 那如果你不清楚 e n， 看材料表，那他就会告诉你是微机保护装置，那你就知道这条线的另一端要把它接到微机保护装置的 b 幺二幺端上去，这就是这种端子线头。怎么看的？懂的学懂的点赞收藏！ 大家看到这本高低压配件柜实拍图集一百八十四页，结合现场成套柜子给大家配套有视频讲解，一起来学懂它。
39小明电工学堂
00:13查看AI文稿AI文稿突发报警常见的接线方式，第一种手拉手式连接，一进一出的接线方法。第二种梯形接法，一进双出。第三种为星星接法，一进多出的接线方式。
545默枫119
04:49查看AI文稿AI文稿在风机控制柜的接线当中，有一有一位网友问他说我们的手动状态监视是如何的接线的？ 在这个模块箱内，我们的十八回路的一百八十一号就是手动状态监视模块 三二零幺模块，他的 r e t 一 和 r e t 二会接出两根导线， 我们接在这个端子排上，端子排上我们标注的是风机手动，就是风机手动状态的一个反馈线，然后我们从这个地方接两根线去到风机控制柜里边。 在风机控制柜里边，我们看这里的电气控制原理图，这里有一个手动状态反馈信号，我们就接在 x 九和 x 十上， 这是他的电气控制原理图，我们对他进行分析，然后我们再对照这里的端子图，在端子图上我们找到 x 九和 x 十分别对应的是端子牌的十五号端子和十六号端子， 这样的话我们就把从模块箱引过来的这一组线去接到这里端子排的十五和十六号端子上边，也就是 x 九和 x 十上边对接。 当我们的手动旋钮达到手动状态的时候，就会给模块一个反馈信号。 接下来我们来测试一下当前的一个状态，就是这里的 x 九和 x 十是什么样的一个状态。我们用万用表来测量这两个端子之间是不是导通的， 我们来测量端子排上的十五号端子和十六号端子之间是否导通，也就是电器控制原理图上的 x 九和 x 十之间是否导通。 我们将表笔插入端子来看这里的万用表，他没有任何的反应，说明我们当前的十五号端子和十六号端子是一个不导通的状态，那么此时这个风机控制柜，他就是处于一个自动的状态。 因为在这个电气控制原理图当中，自动状态的时候是 x 十一和 x 十二会导通，它就是自动状态的一个反馈信号。这样的话，我们测量这里的 十六号端子和十七号端子，它们之间是不是导通， 哦，不对，是十七号和十八号端子是不是导通的状态？我们看一下，当前是导通的状态，就说明当前是处于自动的控制方式，当自动控制方式的时候， 是十七号端子和十八号端子导通，处于手动状态的时候，是十五号端子和十六号端子导通。接下来我们将控制方式切换为手动， 当前的控制方式是自动状态。所以说刚才我们测量的时候是十七号和十八号端子是导通的，当现在打到这一个手动的位置，我们再去测量它的端子情况， 当前是手动状态，我们来测十五号和十六号端子，他们就发生了导通，这个时候这个导通的信号就会通过这一组反馈线去反馈到 模块箱内的监视模块，并且去将这个信号报给报警主机。在监控时就知道我们的风机控制柜被打到了手动状态，这个时候就需要派人来处理，将这个风机控制柜打到自动状态， 因为我们的消防设备平时是要处于自动状态的接线方式。
21消防电工

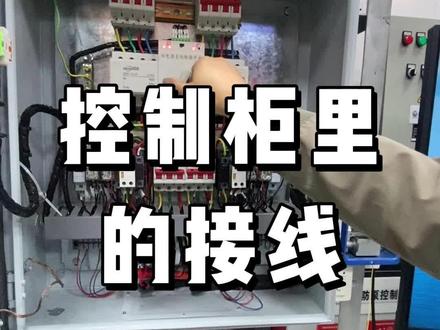

03:35查看AI文稿AI文稿按照我们现场的话，比如说有些手自动转换，我有时候怕怕的转，到时候转到这边来的，比如说这边的有有电或者干嘛我都有点怕。嗯，有手自动转换，我有时候转了我都不敢转，比如我们这个要打到手动吗？嗯， 这样才转。嗯，对对对，打手动能转，但是现在有很多他做的事吗？他虽然是有双电源，但双电源他不是有一路是发电机吗？嗯，他其实发电机是没电的，那就要手动一头 自动投不了了。那如果我这边打到自动的话，他能不能自动呢？能，好的，可以，是吧？优先主电供电啊， 还有阿杜老师，我们现场这个也是接线牌，就是我们刚才我知道这个原理了以后，说明他这一排的接线牌是没有没有那个强电的，这里啊。啊，对对对，这一排是没有强电的，但是有些我们现场的那个，有些下面的段子牌都是没有强电的， 这个他给你接好了，就是一个反馈，一个启动到继电器肯定就没有强电，这个就是个零线的，这是个零线， 这个属于是强电，但是他是个零线也是安全，为什么没让控制火线呢？就很危险。但你这种连锁起这个他从继电器上并连过去了，从这个地方导通，这个是控制火线的， 这个就危险，这里这是火线。那一般的我们端子台现场的话，他基本上都不是火线，都不是带电的，都没有说那种带强电的是吧？有啊 有吗？有啊有啊，你这两根线是这样的啊，他没有给我们连锁起风机的那两个端子，如果给你连锁起风机的端子就是从我们的这个继电器这个位置，对不对？嗯。这两根线其实他也应该接到下面来，但是他 这上面出场的时候没有，嗯，没有那个端子，所以我们是把这两根线呢直接接到执行器里面去了。 嗯，那你要这两根线的话，那他就是火线的，他就是强电的。你你看看啊，我们继电器不是为了让幺幺幺这根火线跟下面的幺零五导通吗？嗯，你的继电器启动是用模块来启动的，我们说这种属于是联动，对不对？嗯， 那要像连锁的话，我们就把这根线幺幺幺火线和下面的幺零五这两根线我们直接拉出来，你看这个红线和黑线直接拉出来了，对不对？嗯，把这两根线连通，这个是火线吧。嗯嗯。然后呢？接到这个端子上， 嗯，然后这个端子再引到我们的这个执行器上，嗯，那这两个端子如果在这里，它就是火线，嗯，对吧？我们没有接到端子上，直接给他拉出去，拉到这里， 这就是火线。但你能转换，你要转换的话就通过一个继电器来转换。怎么转换呢？就是用这两个端子去控制一个二十四伏的继电器的正极，然后让那个继电器吸合，继电器吸合以后再把这两个端子联通，相当于再加个继电器，那就跟那个跟那个强气的那种接法其实是有点一样。嗯， 对，接墙接那个模块。对对对对对。脱扣器不是有二百二脱扣器吗？对对对，有二百二的二十四脱不了。那你用二十四控制个继电器，继电器再控制个二百二一个零线接那个接那个脱扣的零线吗？对，然后另外一个火线是通过那个模块器这样去接吗？对， 如果你是消防工程师，消防员解决不了现场实际问题，需要一个场地练习，需要老师手把手教学的学习，火灾报警系统，接线调试联动编程的，还有这边的消防积水抗排烟， 还有气体灭火，火灾自动报警系统，总线盘，广播盘，电话盘啊，这边的自动喷水灭火系统，湿式、干式与淋浴作用，我们的消防师编授班都会讲的啊，系统全面的学习， 老师手把手的教学，晚上还有助教老师陪着你练习，不浪费每一分每一秒。并且我们学完以后呢，还有专属的打印工具，解决你现场实际遇到的问题，如果你有需要的话，来找阿杜吧，学校找阿杜，找阿杜不走弯路。

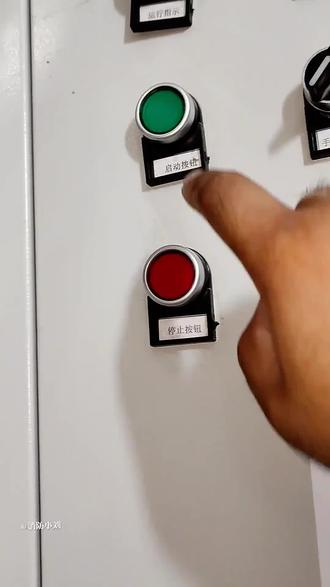

02:53查看AI文稿AI文稿按下启动按钮，风机正常运行，此时模块也收到了他的反馈信号。大家好，我是小刘，今天这期视频给大家介绍一下三江的输入输出模块如何接线。风机控制柜， 这是一个排烟风机房，这是他的风机控制柜，这个是排烟风机。旁边这个呢就是三江的 c 五五输入输出模块， 这个呢是两线制的有源输出模块。我们打开配电柜的门，看一下内部的接线，这是一个双速风机的控制柜， 我们来看一下他的接线图，七七七九是消防联动二十四伏接线端子，二二二四是运行反馈端子， 这四个端子呢就是我们的输入输出模块需要接线的地方。再看一下控制柜内侧的端子牌，找到这四个端子，七七七九端子在这个位置，也就是压黄绿线的这个地方，二二二四端子在这个位置，也就是这个压着红黑线的地方。 我们再拆开这个输入输出模块，看一下它的接线， l 一 l 二是回路信号线， o u t 正和 o u t 负是有缘输出的二十四伏，也就是这个黄绿线。当模块动作后，就会输出一个二十四伏的电压，这两个线呢也就是接到了这边配电柜的七七七九段子上，这个七七七九呢， 也就是这个二十四伏中间继电器的十三十四角。启动段子，再看一下这个 t o 正和 t o 负，他接到了这边控制箱的二二二四的运行反馈段子上。 这两根线呢，我们往上捋一下，分别接在了 k、 b、 o 控制与保护开关的上边，还有它的下边，也就是它的常开点上，当保护开关动作，这两个点就会导通闭合，通过这根红黑线就可以反馈给我们的输入输出模块。我们把风机配电柜打到手动状态， 再打到高速按下启动按钮，风机正常运行，此时模块也收到了他的反馈信号，关闭风机，风机停止运行，模块反馈信号消失。 我给大家讲一下这个三江输输出模块的工作原理，当模块动作后，就会输出一个二十四伏的电压，就会传到这个七七七九的端子上，七七七九再给中间继电器一个二十四伏的电压启动，继电器吸合后 启动 k p o 控制于保护开关，风机就会启动。同时呢，这个二二二四常开点导通闭合，通过这边这个红黑线反馈给我们的输入输出模块。 好的，这就是我们的三江输入输出模块接线控制柜启动消防排烟风机。今天的视频就到这里，请大家多多指点，再见！
41消防小刘呀

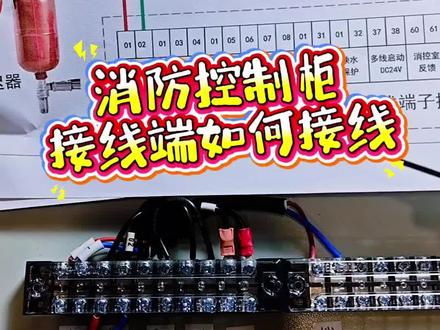

02:00查看AI文稿AI文稿最近经常遇到问控制柜怎么接线的，拍个视频给大家分享一下。首先讲一下这个压力开关，还有流量开关，低压开关之类的啊，都可以接在一组， 因为他们怎么给你多少个端子，其实都是里面都是在一起的，可以全部压在一起就可以了，他们不需要分哪个是哪个，他们动作的话哪个动作了，是通过这个输入模块去判断的，在控制柜里无所谓，并在一起就可以了。当然有多的开关你就分开接也行啊，开关接这里也行啊，电机的压力表一般都会有预留的接一三接公共和启动， 而强制启动的，强制启动的话是有一个强制启动柜啊，强制启动按钮相当于啊，就是不管手自动都可以去启动它，停止它。这个消控式的二十四伏就是总线启动吧，我们的联动启动效果上还是要还是有的，两个探测器啊，或者是说一个探测器加一个手爆加一个消爆啊，这种三点联动启动， 这个这水保护呢？这个一般都是水，是没水的，把它停机啊，这很少去做多线启动的，多线就是通过我们的多线盘按钮点对点的啊，去启动它，多线启动是不管手自动状态都能启动它，这个是一个总线的反馈， 然后多线启动反馈，这两组反馈是分开分开的啊，因为如果两两个反馈接到一起的话，我们的这个经常会误报啊，这个是巡检柜的护锁，就是这样。现在实物再给大家讲一下，首先多线启动啊，多线启动的话，我们这里多线启动一下 好，启动了多先启动的话就是不管手自动他都能启动。现在我切手动他也是启动啊，切自动他还能启动，停止掉好，停了。那么流量开关、压力开关、低压开关这些呢？就是要在自动状态下才能启动。把他的二次回路线断开了， 然后动作的时候把它导通，它就启动了。这个平时是自动转的下才能起啊，它这个是有电的，二百二的电，所以说注意了，就是把这个二百二的电二次回路导通，然后就启动。
220江西消防俞工
01:26查看AI文稿AI文稿你知道我们这种端子盘对应的这种端子接线图怎么看的懂吗？其实很简单，那我们在这面看的时候， e 开头这些数字就是对每个端子编号，那 a 六三零开头的这些数字是原理图中原理号，那也就是我们这线上的线的编号， 然后大家看到的最左边和最右边叫做接线号，然后接线号他就会告诉大家啊，端子排好的这些线他都是从哪些元气件接过来的，就这么个意思，那我们就来看，然后一号端子， 然后这个一号端子的右边首先接到一条线线的编号，他就是 a 六三零， a 六三零这条线的另一端，他就是从四 z、 k 元气件的一号端子接过来的， 然后先来找四 z、 k， 然后这是四 z、 k 的 元气键，然后这是一号端子，一号端上可以看得到接的就是六三零的线，这条六三零线他就是从 u d 端子排，一号端就呢，然后这是 u d 端子排，这是一号端子， 然后在十一接线的时候，从这个一号端子拉一条线过来之后到我们这个四 z、 k 的 一号端上来，然后这就是我们这种端子排，然后对应的这种端子接线图怎么看的？大家学懂的点赞收藏。 这一整套的电器图纸是结合现场的配电柜讲看图，讲柜内的线怎么接的，收到之后扫码领取课程，对照着一起来学懂它。

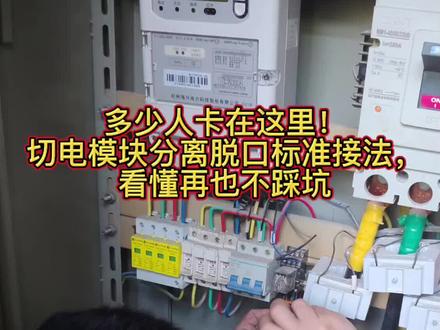

02:01查看AI文稿AI文稿今天借着给健身房加装强切的机会，手把手教大家海湾八三零幺控制模块加中间继电器加配电箱断路器分离脱扣实物标准接线方法。第一步， 先把海湾八三零一模块的回路进线二十四伏电源进线压接牢固模块二十四伏电耳端子出现接中间 继电器线圈一端，第一端子与模块 n o 端子作跳线连接，模块 com 端子出现接继电器另一个线圈端子用来驱动继电器吸合模块反馈 i g 端子 接入继电器常开端子，实现设备信号反馈。第二步，从配电箱内引出两百二十伏火线零线， 接入中间继电器常开触点两端。第三步，从中间继电器常开触点引出线路， 直接接到配电箱内断路器的分离脱扣器线圈端子上。这里给大家分享一个施工小技巧，为了施工安全，避免烧损设备，我们先把模块接在备用继电器上，提前做短接模拟测试，确认无误后再正式接线。工作原理， 消防主机爆火警八三零幺模块联动动作驱动中间继电器吸合常开触点闭合导通给断路器分离 脱扣器送电，配电箱即刻跳闸，精准切断非消防电源。这种接法利用中间继电器做强弱电隔离，有效保护消防模块不被强电击穿。接线合规标准， 所有做消防的施工现场都能通用。下一期带大家实操主机联动编程设备中文定义编辑最后现场演示整套消防联动测试。想学消防实操接线主机调试的朋友记得点赞关注，千万别错过！
