10平方电缆配多大的地线
一级、二级、三级零电配电箱接地线分别应该是多少平方？对于一级总配电箱，其 p e 线结面积不应小于十六平方。二级分配电箱的 p e 线规格通常不应小于十平方， 而三级开关箱的 p e 线不应小于六平方。此外，所有 p e 线都必须采用黄、绿双色专用线，严禁断线或加装开关。你还有哪些想要了解的电力小知识呢？下方评论区告诉我吧！
粉丝30.8万获赞117.2万
相关视频
00:50查看AI文稿AI文稿你家里装修厨房、卫生间用了四平方粗的电线，但是师傅给你搭配一个更细的二点五平方的电线作为地线是不是？ 也就是说零线、火线有四平方粗，而地线只有二点五平方粗？这三条线共同组成一个插座的电源线，是不是？ 根据国标 g b 五零零五四杠二零一一低压配电设计规范中明确要求，当火线的横截面积小于等于十六平方时，地线必须是和它一样粗的 原因，此处省略两百字，总结下来就是为了大家的安全。最后也是最重要的一点，你家里装修记得私信我这个喜欢认真干活的工人。
305大同水电工-目目格
00:34
00:44查看AI文稿AI文稿很多人啊，到现在还搞不清楚接地线的方数该怎么选，今天呢，咱们一条视频啊，跟大家讲清楚，接地线的常见方数呢，有十六方、二十五方、三十五方和五十方。方数越大，所对应的接地线呀就越粗，可以看一下啊，这个呢是十六方的， 中间这个是二十五方的，这个呢是五十方的，可以很明显的看到啊，五十方的要比十六方的粗很多。 一般来说啊，零点四千伏的低压环境，咱们选十六方到二十五方的线就可以，那如果是十千伏的话呢，最少也得选择二十五方的线，三十五千伏的话，可以选择二十五方到三十五方的线，那如果是一百一十千伏的高压环境的话，那就需要去选择三十五方以上的铜线了。

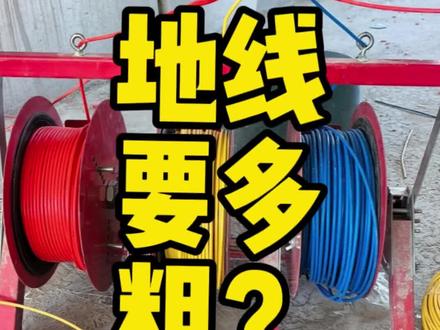

00:38查看AI文稿AI文稿加装选线火线、零线和地线一定要一样大吗？点个关注不迷路啊。正常加装二百二十伏的一个情况下，火线和零线它承载的电流是一样的，所以火线和零线那必须表示一样的。火线在十六平方级以下时，地线需要和火线保持一致。比方说 插座火线零线都用四平方的，那你的地线他也得用四平方。哎，有人会问了，装修公司给他用的四平方的火线零线地线用个二点五可不可以？可以理解，这样子比较省钱吧。但是啊，如果非要用小一点的地线，请不要小于火线的一半，也不要小于二点五平方。
40远东电缆官方账号
00:50查看AI文稿AI文稿十千伏三型的电缆呢，现在基本上采用的都是这种双接地的工艺，它一条是接在电缆的那个钢海层， 然后另外一条呢，是接在电缆的三相同平壁上。那之前呢，大家固定这两个接地线是用铜夹丝， 为了避免发热呢，后面采用了无磁的核内弹簧来固定这两条接地线。而国王呢，对这两条接地线的要求是，当电缆的平方数小于一百五十平方，那这条接地线要用十六平方的啊，当电缆的这个平方数大于一百五以后， 好，接地线的平方数要大于二十五平方，而且呢会用这种热缩管来套上，起到相互绝缘。那你还想了解什么呢？在评论区告诉我。
17杜小木
00:32查看AI文稿AI文稿哎，不对吧，这师傅我用不了那么粗的线吧？你别缺我。你说他不会缺我了吧，我咋会用那么粗的线？你看呐，这是起点的位置，难道你那个车不是在那吗？对吧？你看你看，目测有八十米吧，距离足够远了，所以你就得用 十平方的线材，如果是你的车到这个边的位置只有五十米或者五十米以内，那你用六平方的线材就行了。看这李宗东，我是做了十年充电桩的老李，如果你想装新能源家用装，找老李聊聊呗。
485郑州兴科老李说充电
00:22查看AI文稿AI文稿装修入户线选错，入住处处都是用电隐患，今天教大家认准入户主线加装入户标配十平方国标同心线，红线做火线，蓝线做零线，黄绿双色线，专用接地线，三线同规格 户线，合规更安全。觉得有用，收藏起来慢慢看！使用干货，持续更新形式，手里一把尺，做人心里一把尺。
00:13
01:12查看AI文稿AI文稿餐厅是不给四平方的吗？对，普通插座是一点五，这个是普通的插座吗？我要打火锅啊，大功率。我建议就是说这里如果说普通的插座，你是 你是二点五平方的，你可以从这里签四平方，到这里以后你再分二点五出去，你可以提出你们的需求，但是我们的标配是二点五五啊，现在我的需求就是这个位置。餐厅的我要四平方的，同一根管里面 是同样的线吗？是不是都是四平方的线？地线一点五，我们要求是同款，同线同进。对，这个是国标来的，你哪怕你地线，你再穷，你也不能用一点五吧？你怎么得用个二点五 的？我从来没见过一点五的，你看我说了我的标准，他们很难值钱，我说了你们没有交钱之前，你的标准我都随便定。那我们可以给你升级成一点五的线，你用二点五。一点五不是说没人用，但是我的评估我必须要同等同线同进，但是他们都 面都能够给到，但是你不提他就不给了，你提了也是。哎呀，算了，我免费给你升级，跟你们干活的没有关系，你们不会偷工减料，因为公司给你们什么你们就做什么，这个我能理解的，我要莫过跟你们公司里面沟通。
275南宁装修监理陈工
00:17

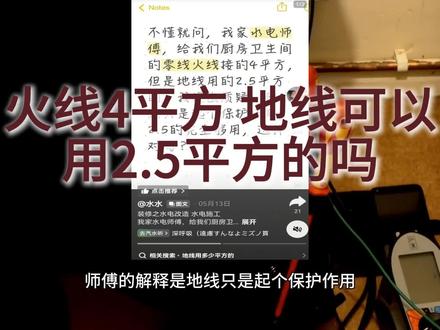

05:39查看AI文稿AI文稿最近刷到一个短视频，有人问水电师傅，给厨卫用的火线、零线都是四平方的，地线用的是二点五平方，师傅的解释是，地线只是起个保护作用， 二点五的完全够用，这样对吗？二点五的完全够用吗？我们先看看国家规范是怎么说的，民用建筑电气设计标准 g b 五幺三四八二零幺九明确规定， 相岛体，也就是火线的前面积小于十六平方时，保护接地岛体的最小结面应同相岛体相同。那么火线、零线都是四平方时，接地线也应该是四平方。 说到这，广大互联网电工们可能要笑了，规范是规范，实践是实践，我们都这么干很多年了，也没见有什么问题，甚至评论区里还有人说，以前没有接地线也照样用的好好的。下面我们来分析一下，看看采用二点五的线是否也可以。 先说结论，满足特定条件，接地线采用二点五平方确实可以起到保护作用，但要安心，还是得用四平方的。 举个例子，没有地线确实电器也可以用，但这相当于什么？相当于没买保险就开车上路用二点五平方线就相当于仅买了交强险而已，用四平方线才是买了商业险。首先这位电工师傅的解释前半句是没错的， 接地线就是起到保护作用，那么他是如何起到保护作用的呢？我们来看下面这张图片， 这是一个典型的 t n s 系统的接线图，图中黑色方框表示电气设备 l 是 火线， n 是 零线， p e 是 接地线。想象一下，你家的电器里面，火线老化了， 破皮了，或者某个原件烧穿了，火线直接搭在了金属外壳上，这时候外壳就带电了，电压两百二十伏。 如果没有地线，手一摸，滋啦，这就成了夺命电器。地线是干嘛的？它就是一个超级导火索，它把带电的外壳直接连回了配电箱，它的任务不是耗电，而是制造短路。 只有制造出巨大的短路电流，才能逼得配电箱的断路器啪的一声瞬间跳闸，救你一命。常规 c 型曲线的断路器顺时脱扣电流为额定电流的五到十倍，我们以上限十倍考虑。简单地说 就是额定电流为二十安的断路器，需要短路电流达到两百时才能顺时跳闸。所以只需要计算一下接地线二点五平方时的短路电流是多少即可。 根据欧姆定律，电流等于电压除以电阻，所以此时短路电流可以按下面的简化公式计算来为此时的故障电流，也就是我们要计算的火线对地的短路电流， 据为电压，也就是二百二十伏，即为环路阻抗。你可以把它简单理解为短路时电路中的电阻，这个电阻包含铜线本身的电阻和外部阻抗。根据相关研究，新建住宅等电位完善的情况下， 外部阻抗一般在零点一五到零点四欧姆之间。老旧小区外部阻抗一般在零点四到零点八欧姆之间， 这里我们取零点四欧姆。线路本身的阻抗，包括火线四平方和地线二点五平方两部分的阻抗。 这时候的计值可以用下面的公式简单计算。我们假设从空开到你家厨房插座之间的线路长度是二十米，通过资料查到，四平方和二点五平方导线的电阻值代入算是可得。故障电流为三幺九安，远超断路器两百安的瞬时跳闸。电流值 怎么样？看上去似乎接地线用二点五平方也不是不行，但是回溯一下之前的计算，你会发现我们很多数据都是提前假设的。假设外部阻抗是零点四欧姆，假设线路长度是二十米， 线路电阻选择七十度时的热态电阻。如果是更长的线路，或者你家房子的外部阻抗比零点四更大呢？如果你家配电箱到厨房的线路长度增加到四十米，碰巧你家房子接地电阻又是零点八欧姆， 那么故障电流将只有一百六十安，这时候断路器就有可能不会马上跳闸。也就是说，在这种情况下，二点五平方的线是起不到保护作用的。更何况，线路从配电箱到插座再到电器， 并非一根导线直接连通。现实中电流的路径为断路器出现螺丝压紧点、导线插座、地线、接线、螺丝、插头。电器 每一步都是一个接触电阻，施工良好的情况下，这些接触电阻可以小到忽略不计。端子螺丝没拧紧、压接做的操多、股线没上好、端子毛丝散开等常见的施工毛病，每一个都会使接触电组成倍或数十倍的放大， 其他还有温度变化对导线电阻的影响。时间长了，接头氧化、热胀冷缩导致螺丝加紧力下降，电器设备微震动导致接线端子慢慢松动等，都会增大接地电阻，从而减小短路。电流 累积的多了，谁能保证一定能达到断路器顺势跳闸所需要的电流呢？总之一句话，除味用的火线零线都是四平方的 地线，用二点五平方并不是不可行，而是要在满足很多特定条件。所以这也是为什么前面说二点五平方仅仅是买了交强险，要想安心还是应该把商业险也一起买了，老老实实用四平方线吧。
41平安电气评论
