什么是修模

心魔在第一次上机调试总是会出现各种问题，而解决这些问题的办法前功师傅一般不会轻易外传。例如我们下面所提到的几个问题，跳废料冲头易断、滑快不顺、极易开裂、产品饱和、不良、产品推平后尺寸间隙过大、成型折弯角度回弹不良、螺丝易断、拉伸破裂等。 而是磨量产过程中出现的实际问题都不是单一的原因导致，想要解决好这些问题，就必须找准原因对症下药。问题及解决办法比较多，在这特地将上述问题全方位归纳收集总结了一份文档，有需要的朋友可以留言修模技巧来免费领取，希望这份资料能给你一些技术帮助。

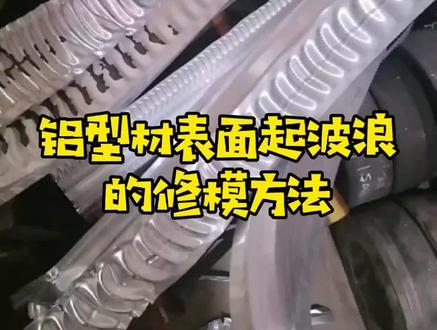

铝型材表面起波浪的修模方法，在挤压软铝合金带板或扁宽铝合金型材时，由于铝型材挤压模具磨孔工作带过长或者铝合金注定温度过低，在铝型材挤压生产时，铝型材制品表面可能周期性的出现波浪形的缺陷，通常称之为竹节或搓衣板。 此类模具一般修模的方法是剪薄工作带长度或提高注定温度。铝型材挤压模具上出现波浪，铝型材总体上平直，但铝型材个别表面上出现或大或小的波浪纹状状不平现象，称为波浪。产生原因，当铝型材某币流速较快， 但因刚性较小型不成扭拧时，此臂便受到因变形不均匀而产生的复印力作用，结果产生纵向周期性弯曲及波浪。解决方法，在 快的部位的工作带做阻碍，或慢的部位的工作带做加快。当波浪小且波浪距离较长时，可在慢的部位喷涂润滑剂来消除波浪。谢谢观看，记得点赞关注哦！

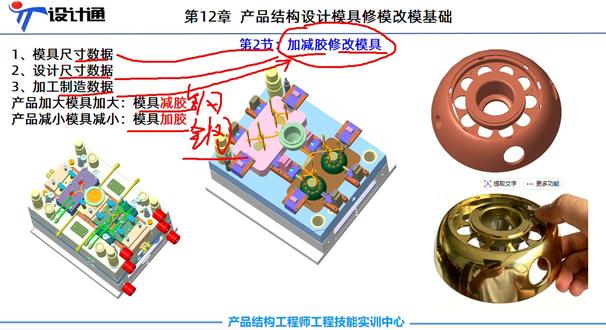

hello， 大家好，那这呢我们给大家讲一讲模具的修模与改模， 好，很多新入行的结构工程师哈，对这个修模与改模很多概念比较模糊，那我们现在给大家讲一讲啊，修模与改模， 那我们要对一些专业性的哈，模具厂反馈的专业性的一些问题哈，要做一个基础的判断，要有一个基础性的判断，什么是修，什么是改哈，这个我们要理解它。 当然修模和改模实际上是比较正常的一个现象哈，但是也不能说反复的，反复的，不停的修模改模， 那什么是修膜哈？模具厂没有按照我们的设计图纸加工导致的尺寸及产品缺陷哈，这个时候哈，我们不需要去修改结构设计图，要求模具厂按照我们的图纸图进行修改完善啊，这个是模具本身存在的问题，那这个叫什么？修膜 改模？模具厂按照我们的设计图纸尺寸公差哈，完成了模具制造试模以后哈，我们进行一个装机验证，发现我们产品有缺陷，或是影响可靠稳定性， 那这个是我们要改尺寸，改变结构方式，改变装配方式，对不对？最终我们的设计图肯定是变化了，然后让模具厂进行改模啊，这个是我们的设计问题，那所以我们要尽可能的减少这个问题， 那如何减少这个问题？首先哈，我们结构做完以后哈，要进行仔细反复的一个检查，借助我们的软件，比如说哈用 core 干涉检查机构分析检查。 第二个是做完结构以后，做手板验证哈，进行整机的装配检讨，如果有不合理呢，我们进行一个结构设计优化，避免啊后续改模。 第三个是在我们没有把握的情况下，对，可以给模厂先进行评估，因为毕竟模具厂肯定比我们结构工程师要专业太多了，模具厂会提出哈一个优化解决方案。 好，第四个是结构设计，尺寸空间哈，也没有把握，我们可以先留大一点，比如配合尺寸，没有把握哈，我们先留大一点，这样我们后面可以加胶哈，那在行里面说是加胶容易，剪胶难 好，需要修改的结构零件哈，我们要认真仔细哈，尽可能的一次性改好模具，避免哈相同问题的反复修改，这样反复拆装模具呢，费时费力。 好，修改膜的资料准备，比如我们修改膜通知单哈，三 d 图以及 ppt 或者是相关的图文说明。 好，这个是关于一个修模和改模。 好模具加胶加剪胶哈，修改模具， 那这个是非常普遍的一个现象哈，我们在修模或者改模，那通常有三种可能，第一个是模具的尺寸数据， 第二个是设计的尺寸数据，第三个是加工制造的误差尺寸数据，那就说哈他的三个数据都有可能，是不是导致我们 模具加胶或者剪胶是吧？那这里要我们要理解哈，我们的产品加大哈，模具是剪哈，这个可以列为剪钢料哈，剪钢料对，那产品减小哈，我们也是， 所以是什么模具要加胶，也是模具加钢哈，比如加一坨钢料来满足我们的修改要求。 好，我们来看下一张图片哈，这张图片哈，就能很清晰的反映哈，比如我们的产品， 初时我的产品是没有洞的，是不是我挖了个圆洞，挖了个圆孔，然后 我的模具上面是不是要加一块铁出来？是不是？这里是不是要加个柱子出来，来满足我的一个修改要求？那这是模具加钢啊，应该是加钢料哈，是吧？好，我的产品加了一个柱子， 那我的模具要干什么？我的模具要剪胶，是不是？ 模具我要剪胶了，那就是模具，我要挖个洞，我的产品哈就会有个柱子出来，所以这为就是为什么哈加胶容易，剪胶难，比如我要加一个柱子哈，那我要做镶嵌， 或者我要烧焊，是不是？我要焊接它的所有的工序哈，它都要多于哈我的模具剪胶，比如我模具剪胶，我用钻头钻个洞，我的柱子就可以出来，或者我用放，我用其他的方式 来挖一块铁，那我的柱子也可以出来，是不是？所以这就这就是我们的行业里面说的哈夹胶容易，剪胶难 好，这个夹剪胶哈是非常普遍的现象，所以我们一定要理解哈夹胶和剪胶。对于我们给我们模具的，在我们模具加工上面来说哈，哪一个复杂，哪一个简单 好？模具改模相近，比如啊，我们发资料出去改模，模具厂反馈给我们说哈这个地方要割一个相近的， 我们要理解哈是什么情况下也可以镶嵌，比如说哈我们的产品哈，这就挖了个缺口， 初次的产品哈， a 产品是没有，对不对？那我要改成 b 的 这种缺口状态，那我们模具哈就要在里面割一个镶块了哈，那我们右手边的图哈割一个镶嵌来满足哈我们的修改要求， 相对来讲哈，隔一个箱件就比我们局部的哈加一点胶或者剪一点胶呢哈，工作量会大一点。 好，模具要烧焊，就比如说哈，我们的产品 a 哈，这里有一个这个图台哈，一个筋，到我们产品 b 的 时候哈，我们的筋拿掉了哈， 那我们需要把这个地方烧起来哈，就是烧焊把它堆起来或者是镶嵌哈，把这个洞给它补起来， 那洞补起来哈，我们的我们的模具是不是要把这个区域给它烧焊烧起来或者是做镶嵌啊？对，如果你很浅的话，比如你一两个毫米深，我们就直接烧了，如果你很深，我们就割镶嵌。 所以烧焊以后呢，我们要进行一个机械加工哈，特殊加工模具省磨抛光哈，晒纹来满足你的一个尺寸和外观要求，那这个是我们烧焊哈，对， 打火花，比如说模具在改磨过程中，模具厂给你说哈正在打火花哈，打火花 有些情况下啊，比如说哈你的局部修改了哈，窄缝，深细孔，三角孔、异形孔这些哈，我们的 cnc 刀具哈没办法加工， 那我们必须要摞一个铜箔哈来放电进行放电加工。窄缝窄边还有一个情况是模具做了热处理哈，已经很硬了哈，不要到了五十二度了。 hrc 那普通的 cnc 刀具它不好加工了哈，需要我们做电机哈来进行放电修改。好，那这个过程就是我们先要哈落筒工 再放电。对，所以磨具厂它会反馈给你哈，正在改模哈打火花，要明白哈，我们明白哈为什么它要去放电，去打火花 好线切割也是一样的哈。模具热处理哈，经过热处理很硬的哈，普通的刀具哈，咬不动，我加工不了，那我们要进行线切割设备进行哈加工修改，比如我把这里割个防孔，是不是要镶嵌，我要把它割掉 换一块哈，把磨人割掉换一块材料进行镶嵌，比如直角边，尖角哈， c a c 的 刀具哈，通常它是回转体，它是圆的是不是？那我们你要做一个这种直角边或者剪角哈，那我们 c a c 刀具是搞不定的，那我们只能通过线格哈来解决 啊。模具修改碰到了运水，有些情况下，我们的模具改动动作很大哈，模具上反馈给你说哈改模，碰到了运水说改不了，或者说改动动作很大，所以这个大家要理解哈，是什么原因？ 比如我们右边这个图哈，这个运水是这样的，是不是当我们线切割把这里割掉哈，运水就破掉了？那我们要想办法把运水堵起来，甚至可能我们需要哈重新设计运水，因为模具钢料哈已经加硬了哈，你再去做运水啊，相当也比较困难， 所以我们要理解哈，我们在改模过程中，模具厂反馈给你哈，碰到了运水不好改，这个我们也要理解哈，为什么不好改，这样方便你和模厂去沟通去打合 好罗童工 一样的道理哈，模具经过了热处理哈，强度很高，普通的机加工呢哈也无法修改，或者说哈，你用 cnc 加工呢哈，比较慢，效率很低。那我们要多一个铜工哈去修改它 好模具的有窄缝哈，有有尖角也可以落铜工，因为铜工是个反向的，是不是通过反向的哈来进行一个打火花加工？ 比如我们烧焊的，或者是你局部要加胶的哈，用铜工进行修改的非常的普遍哈，对，这个要理解哈。为什么 要多铜工来改膜，而不用 c a c 直接倒角或用钻头直接来去改，因为改不动了。 好，这一章是关于我们结构工程师模具修改的一个基础哈，下一章我给大家讲解哈注塑模具结构件不良不良分析与解决办法，谢谢大家。

旅行才挤压棘手的注意常识！

看这个口，这里剪胶烧汗，然后呢？行为这里夹胶，我和老陈修这模具花了几天，这里到了，这里也到了，都可以了。

铝型材挤压生产中，模具的公差设计是一个关键环节。在客户无特定要求的情况下，新模在设计制造时通常从副公差做起。这是因为模具在挤压过程中工作带会产生磨损，从而导致模具孔型尺寸逐渐增大。 采用复工差相当于预先留出了这部分磨损量。对于修膜来说，这种从小改大的修膜要求相对好操作。关注我，了解更多。
