电缆故障怎么查找故障点

今天给大家介绍一款高压电的护层接地故障定点系统，它主要由两个部分组成，一个是它的信号发生器，一个是它的信号接收机，接下来我们来看一下接收机及其配件，跨步电压探针连接线、 信号接收机、接收机、充电器、电流传感器、跨步电压探针、 高压碳棒、信号发生器的配件，高压输出延长线、高压输出简易测试线、设备、保护地、设备测试地设备、电源线、接地棒。 我们主要有两种方法来故障定点，第一种是跨步电压法，第二种是故障电流法，首先我们讲这个故障电流法定点信号发生器的接线，首先是接这个电源线，二百二十伏的测试地和这个保护地分别单独可靠接地， 高压输出线接高压电缆故障护层这边分别是我们的这个高压电缆护层故障模拟， 这边就是我们的一个故障点，待会我们就要进行这个故障点查找。电流传感器我们现在直接接到我们这个接收机上， 好，我们选择这个电流故障地点，现在把这个信号发射器开机，然后按高压盒我们慢慢升压，使这个低压电流起来，高压电流有可能起来的很慢，我们就不用管 电流达到两安左右，我们按这个脉动，它相当于一个脉冲信号，现在用这个接收机来进行这个故障点查找来了， 在这个故障点前端的时候，我们可以明显的看到一个矩形波，现在换到这个故障点前端 也有明显的矩形波，现在我们是在这个接近这个故障点的，还是在它的故障点前端， 现在在这个故障点后端，再看电流波形，现在已经衰竭的很厉害了，电流信号直接埋没了，故障点就在我们上一次矩形波出现和最后近一次矩形波消失的两点之间， 现在用胯部电压法来进行故障定点。首先我们还是会用到这个信号发射器，指它发生一个脉冲信号， 然后这边用一个红色探针，一个黑色探针进行故障点进点，探针和这个接收机按照这个颜色接线就可以了，现在用这两个探针水平着沿着这个故障模拟线路进行故障进点， 刷新这个按键，然后去看这个箭头指向他，现在是这个红色探针指向黑色探针，代表这个故障点在我们这个黑色探针方向， 按着这个黑色探针方向进行平移，探针平移，我们现在还是移到这个故障点前端，创新这个按键后，还是红色探针指向黑色探针方向，说明我们的故障点还在前端，还在这个黑色探针方向。现在刚刚过这个故障点，我们看一下， 刷新一下看，我们刚过故障点，黑色探针指向红色探针方向，现在这个箭头指向是由黑色探针指向红色探针，说明我们这个故障点就在上一次的测热点和这一次测热点之间，现在就可以确定你这个故障点的位置了。 大家好，今天给大家介绍一款 g d 杠二幺三六 l 电脑故障测试系统。好，我们先看一下它的组成，这个是控制部分，这个我们是接这个实验变压器的，给这个实验变压器升压， 这个是补偿电容，是起储能作用，这个是我们的测距仪，它还可以分低压脉冲法和高压闪漏法，在高阻故障时我们要选择高压闪漏法。好，我们现在来看一下它的接线部分， 首先我们这是控制部分，他这是他的电源线，然后这个是风扇连接线，连接补偿上电容上的风扇的，然后我们这个是输出线， 连接的是我们变压器的输入端，然后这个仪表线是连接我们补偿电容上的这个仪表的，我们注意他这个是分正负的，因为他是直流电，我们红色是正极，黑色是负极，连接到这个补偿电容， 不让电容这端又是高压线连到我们变压器的上端，高压输出端，然后我们这边变压器高压输出端，我们串了一个球系， 然后球系另一端我们直接接电缆的故障项，另一根电缆直接接地，这是模拟接地故障。好，我们这个测距仪外界一个残压盒， 这个采线盒要与我们的电容的接地平行，然后我们把每个部分的接地检查接好。好，我们现在看一下它的操作部分， 首先我们给它通电控制部分，然后这个开机，我们把这个按键按下去，选择是高压闪光法， 然后我们启动控制部分，我们现在开始慢慢升压指示球系放电。好，我们球系放电的， 我们上面那个球系是电缆对地的放电，这个是间隙球系，这是我们采用的波形，然后我们可以这时候可以把这个高压圆停下来， 我们再看这个测距风，好，我们卡的这个长度就是我们故障电缆的长度，然后这是我们测试范围，这个是拨速，我们最好是在已知拨速的情况下测试我们电缆故障， 然后这个是它的比例，然后我们整个测距实验完成。好，做完实验后，我们要记得给氮气电缆放电。 好，我们放点完成。好，刚刚我们看完的测距部分，现在我们来看一下它的寻迹部分。好，我们看一下它的按键， 这寻迹定位高阻低阻开关，然后我们看一下接收机的这个是它的音频，这射频，这是故障，这是关，这是开，这它的信号增益。 好，我们这个接收机是便携式的，可以挂脖使用。好，我们现在用我们这个 g d 二幺三二电缆寻迹和故障定点来外面模拟实验。好，这是我们的发射机，这边红线接我们的故障电缆，黑线接地桩， 然后这是我们的接收机，这是个探头，然后我们用它来寻迹。嗯，我们首先把发动机开机，然后这个接收机开机就可以直接使用了，然后我们先过来看一下这个故障电缆，我们沿着故障电缆我们模拟一下。 好，我们现在看一下这个探头啊，这个探头是不能这样平行，我们要这样垂直地面，然后大概八十公分以上，然后我们这个平行的走 平行的这个声音，音频不能调太高的，不然的话他不会不明显，我们循序原理就是说我们当这个探头偏离他的时候，声音会大，然后再慢慢接近这个故障电缆，垂直的时候他声音会变小，看声音会变得很小，基本没声音，然后一偏离， 就这样我们就能大概知道电缆走向，我们就这样慢慢的 电缆就在这正下方，相当于就可以打个点在这边，然后再偏离，他又声音大了，啊， 电缆就在这下，我们就通过这个原理来找这个电缆的预埋位置。好，我们刚才这个电缆的寻迹已经完成，就大概知道这个电缆的走向，我们现在用这个定位探测架来找这个故障点。好，我们这个定位探测架要平行于我们这个故障电缆就沿着它 插在这个土里，然后我们这沿这个电缆一直往前走，然后我们看这个时针摆动方向， 这个时针如果说向右边摆，那说明我们这个定位他的架在他的故障点的右侧。好，我们假设我们走过了故障点，刚才一直在他故障点的右侧，我们现在来他左侧的，我们时针就会往左侧偏转， 相当于我走过这段距离就肯定是故障点的距离，然后我慢慢沿着现在还是往左偏偏，那说明故障点还在这个右边一点 又往右偏了，偏了，那说明我这个故障点就在这个狭小的距离里面，我们大概能找到它故障点。好，我们现在这套 g d 二幺三二的寻迹和电缆的定位实验完成。

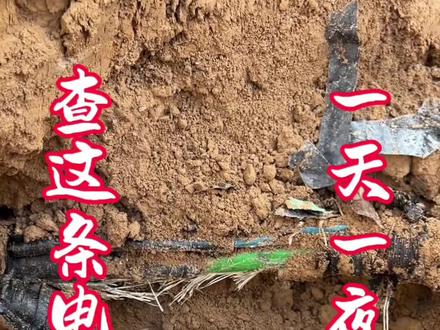

瞧瞧什么样的电缆故障，让我查了一天一夜没有合眼，刨了一个坑又一个坑，一共查出来三个故障点。 这个电缆故障非常着急，大晚上跑了七十多公里，来到巩义，来到现场，所有人员机械设备全部准备到位，就是这条电缆相间绝缘不行了，而且多项接地，用专业的术语说，都去求了。嗯，我有了再走， 直接上胯部电压，这款是超级升级版，感兴趣的评论区见。那还有点，往右，再往前走一点， 不咋摆了，哎，不动了，往前走， 哎，往左了还回去， 嗯，就搁下边了，就搁这位置了。 接下来我们挖开验证一下。第一个点，精准定位，那就是这个地方破皮了。 第二个故障点是用我们磨改的大宝剑定到位，呃，混凝土厚有三十公分，埋深一米，这是个保密单位，比较特殊，无法给你们过多的展示。 嗯，这还弄个扎丝，瞎胡闹。这一看就是之前施工线挖破了，没有做好绝缘处理。再看看这第三个故障点，我们用声波探测仪， 就这了，有的小伙伴说了，指个点，画个圈，谁都会，来吧，我们直接开挖验证， 下面见证奇迹的时刻到了。 来，爷，这个接口，哎，真是让我查了一天一夜，打死你，挖挖，接着挖，没了，你把这头给敲敲，再把地上泥都都都刷刷，哎， 所有故障处理了之后，甲方验收合格，漂亮。好了，本次故障已经排除，下期见。

今天我们给大家讲讲这个故障指示器的作用跟如何使用啊？电力设备这么多，电缆拉的到处都是，他万一电缆出现故障了，怎么发现呢？你怎么排出来他？所以有一个手误小精灵，这个就叫故障指示器，我们经常在仪表上看见这个就三个显示 app 三线， 但这故障指示器呢？他要怎么来使用呢？首先这个是一个显示器，这下面呢你看就是光纤导形，但是这个呢还有传感器，它有四个传感器， 然后这三个传感器呢就是卡在三根电缆上，然后呢这里有一个接头导线接过去，就是 a、 b、 c 三线都接过去，然后再接到电缆上，然后这一根呢这个地方会长一点，他应该这三根是把三根电缆全，这个是感应零线， 黑色的这个导线插过去，然后这样的话只要某一根电缆产生了故障，这个上面回路就会报警显示，就可以最快的速度检修，排除故障，恢复供电。

啊，这大冬天的查这个电缆故障啊，看这线造的都造糊了，今天查个电缆漏电啊，东港啊，给查个电缆故障，这个厂子那边那个厂子的电缆在这了啊，完事呢， 这四箱之间呢，短死了啊，这一退就放炮啊，完了，咱马上 用设备啊，给检测一下这故障点，设备啊，已启动啊， 这个厂子的供电啊，送不上闸了，完事了，变压器啊，在那边呢，那小房呢啊，这离这么远的距离，完事了，经过啥检测？这故障点啊 在这个位置了啊，完了，等待开挖验证。哎呦，我的天，太他妈冷了啊， 这个故障点找着了啊，看这电缆烧的，都起火了，这这里还在这着火呢，看这打的，看 啊，猫活化啊，你看这电缆都烧糊了，这短死了，这你看着火了，在这里精准定位故障点啊，哎呦我去，这铜线化成一个金箍棒了，铜棒子看 这都烧的，这都烧的，这都烧成一起了， 这头这也是都造化了啊，这个刀家伙，有有有个打打混凝土啊，定位完成。

看如何用一个灯泡十分钟内轻松查找短路故障。我曾用此方法轻松解决过几公里的路灯故障和几百米长的电缆故障。 瞅见这个四开开关没？第一组灯带，第三组客厅吊灯，第四组过道灯都好好的，只要开第二组，就这圈射灯一开，咔嚓！ 配电箱照明和总断路器直接跳闸。有时候连电表箱内开关都跃起跳闸， 跟着凑热闹。这明摆着是线路里藏了短路点。对于线路中有较多负荷的短路和漏电故障， 特别是长距离线路，如路灯、厂矿、照明电缆等，由于线路长负荷多，故障点不明显。如果逐个灯头接口诊断线路，查找，传统排查需拆解大量设备， 耗时耗力且效率低下跑断腿的同时，螺丝刀给你拆冒烟。而基于电流特性的灯泡检测法，利用串联负债，通过前流表卡电流来判断，可实现故障点的快速定位。正好今天 我们就用一个灯泡演示来轻松查找这个短路点。咱们先了解下电流的尿性。电流非常聪明，总是选择阻力最小的路径通过。当有短路发生时，假设短路点在这里， 电流压根不从灯泡这些收费站通过，专挑短路点这个免费通道飙车，直接经短路点形成回路。根据欧姆定律，电流等于电压，除以电阻，此时电阻只是线路中导线，自身电阻 非常小。比如二点五平方铜线，长度二十米，自身电阻大约为零点一三欧姆，此时短路电流将达到一六三七。安培电缆越粗电阻越小， 因此短路发生时，电流会成千上万倍的增加，这就是短路发生的过程，电流越大，所产生的热量 q 也就越多，这也是线路烧毁、火灾等灾难经常发生的原因。 我们将有问题的这路线拆掉，在该线路输入端串联一个较大的负荷，如功率较大的点雾灯，使电流不至于太小，以便于测量，也可使用熔断器、 电阻等代替。如果没有，随便找一个灯泡也可以，此举既避免断路器跳闸，又通过灯泡点亮，直观反映故障存在。在黑暗环境下，灯泡还能充当照明使用。 此时由于线路处于短路状态，电压基本都将在点乌灯这一故障的两端。从短路点至复，在这段线路中便有相应的电流流过，而其他回路故障中基本没有电流通过。这样 我们就可以利用前行电流表，通过测量线路各处各段的电流有无或大小，来判断和找出故障点的准确位置。哪吒此时点雾灯亮起，刚才说了，电流很聪明， 从点无灯流出后，磁流就钻短路点跑了，他只经短路点形成回路，不会费力去通过任何负荷，所以此时射灯均不亮。此时线路中电流为两安。 重点来了，看我操作。首先使用前行电流表，从中间这个射灯开始测量，若线路有电流，则故障点位于后半段。若无电流， 则故障点位于前半段，继续在后半段的中间进行测量。就这样利用分段二分法，每次将检测范围缩小一半，一步步逼进故障点， 直到你发现某段线路前端有电流，而后端电流消失时。那么恭喜你，你已经找到元凶， 精准定位到故障点了！故障点就在该段线路内，仅拆三盏射灯，用时不到十分钟便锁定故障点。该方法通过电流的物理特性实现故障点的精准定位，尤其适用于长距离都附在线路， 通过科学的方法与工具结合，即使是复杂的电气故障也能变得有迹可循，简单高效。对了，点雾灯刚熄灭时别碰它，别问我是怎么知道的！

大家好，今天咱们测一下这个多芯电缆接地。嗯，评论区好多朋友说啊，现在多芯电缆如果哪一项接地了，那必须用摇表或者是 万用表去校校上哪一根，然后再用卡电流的方法去找故障点。嗯，没那么复杂啊，咱们只需要一个这个蜂鸣器就可以了，现在直接演示， 首先咱们先把这开关送上，送上以后你先知道是哪个是火线，这一根蜂鸣器这一根一定要接火线，知道这个是火线了，然后直接拿这个蜂鸣器另一端挨个的打，用着小夹子，小夹子非常好， 不点人，然后挨个的去打去，这个没有，这个也不漏电， 这个漏电电流很漏电，电流很小啊，哎，黑色的有，就是有漏电， 哎，这红色的也没有，就用这种方法去查，去查完以后咱用炮击了，还有虚线仪了，还是按规定卡电流的方法再去排查故障点去。好，就这样，谢谢大家观看。

大家好，如何正确的使用电缆故障测试仪，快速准确的查找电缆故障一直困扰着大家，长期以来都是凭着经验判断查找故障，刚入手的操作人员无法查找电缆故障，我公司凭着十几年的工作经验积累，对电缆故障测试仪 进行不断的升级改造，推出这款操作简易、判据准确的电缆故障测试仪。在查找故障之前，首先我们要向工作人员详细了解电缆的情况，例如相邻的电缆是否带电，在运行，电缆的绝缘情况，判断是高阻还是低阻故障等。 电缆故障测试仪由三大部分组成，测距主机、高压脉冲发生器、故障定点仪以及相关的附件。 测距仪有两种方法测量故障。一、使用低压脉冲法，红色的夹子接在故障箱，黑色的夹子接在正常向或接地的坎上，先测量故障向数据保存，再测量正常向数据保存调出进行波形对 比，如果是开路或小于一百欧的低阻故障，通过波形队就能发现故障点位置。如果是高阻故障，只能测出电缆的总长。 设置采样方式，脉冲阀设置电缆长度在五十米至六十千米之间，选择合适的长度 设置电缆拨速，内置四种常见的，如果有特殊的就直接输入拨速。设置好之后，点击启动按键进行测试，电缆长度自动计算，也可以左右键进行细调计算长度。 二、高压闪落法，用高压脉冲发生器去击穿故障点，让故障点放电发出有节奏的放电声音，放电节奏最好保持在三到五秒放一次电。 高压脉冲发生器有两款，一款是分体式的，由控制箱、升压部分高压电容球系组成，另一款就是将控制升压电融合球系集成在一起。今天我们使用的是一体式高压发生器， 以一体式高压发生器作为例子进行演示。使用高压脉冲发生器一定要注意人身安全，严格按以下步骤进行操作， 一、接地线，除了故障相接高压输出外，正常向何凯都要接地。高压脉冲发生器上面有两个地，一个是高压地，另一个设备地， 高压地打的桩，单独接地桩接地一定要良好，深度在五十厘米左右，如果土壤太干燥就要浇水。设备的接到凯上面的地故障向悬空接，红色的高压输出线与正常相及，四周保持二十厘米以上的安全线接在凯上面。 三、电缆的另一端，也要检查电缆和设备之间的连接，拆除悬空，保持二十厘米以上的安全的距离。凯接地。 四、测距仪和彩样盒连接好，彩样盒和高压地线平行的摆放在一起，间隔三厘米左右，根据彩样信号进行间距调节，获取可分析的磁波形。 如果彩样波形有不是一个完整的波形，有两种原因，一是高阻故障，未击穿故障点，不能产生回波。二是接地不良，虽有回波，但是不明显，我们要一一排除解决。 五、接好测试线后，我们开始升压，进行闪落测距。一、检查升压调节旋钮。 二、是否处在起始位置，将球系间隙调至二到三毫米左右。三、打开电源开关调节旋钮，进行缓慢升压，查看设备的电压和电流表，直到放电，放电频率保持三到五秒放一次， 如果电压只升了几千伏，就升不起来了，而电流表在慢慢升高，正常的电流在二到三 a 左右，如果达到三 a 以上， 这时我们要停止升压，把球系间距适当调大一点。如果电流降不下来，我们要关闭电源，用放电棒放电之后再查看球系的间隙是否正常。还有一种现象，电压升到了十五 k v 左右，还是不放电，这时要把球系的间距适当的调小。 四、高压脉冲发生器开始放电了，我们要打开测距仪进行闪落彩样，分析故障距离。 首先设置彩样方式闪落法，点击启动按键进行测量，每闪落一次，波形自动刷新一次。如果每闪落一次，波形浮值变化比较小，不明显，这时要调整测距仪的增益旋钮， 增强采样信号。波形正常情况下是风直是尖峰，如果尖峰变成方波了，表示增益调的过大，要适当的减小。如果波形还是不明显，我们要适当调整取样盒 和高压地线之间的间距，对于部分高阻故障不易击穿，形成闪络性放电。第一次反射波形往往会有延时， 测试距离偏大，所以就用后面几个波形定光标确定故障距离。对于难于分析的测试波形，只要后面的波形有规律，波形间距离基本相等，就不用管前面的波形，直接用后面的波形定光标确定故障距离。 三、升磁同步定位仪使用方法，测距仪通过闪络法测出故障点后，我们要用升磁同步定点仪进行故障点定位，操作步骤如下， 一、升磁同步定点仪由定点主机、定位传感器、耳机三部分组成。二、只有知道了电缆的走向，才能找到故障点 路径。信号来源于放电产生的电磁波，每放一次电路镜信号也同步刷新一次。定点的时候，我们可以把高压发生器的放电频率适当的提高到二到三秒放一次电，提高找路径的效率。 三、打开定点仪，选择升词菜单，向故障点前进方向走十五米左右，在电缆上方顺时针方向调节路径增益， 增益一般先调三十度左右，如果路径显示是蓝色圆形标表示我们在电缆的右侧，如果显示的是橙色的图形， 表示我们在电缆的左侧路径误差在十厘米左右，通过这样左右走动来确定路径，如果增益调的过大，信号过强，走偏十二米左右才没有信号，如果增益是和走偏三到四米就没有信号。 四、有些低压电缆加高压时整条都有啪啪的放电声音，一般的操作人员无法判断哪个才是真正的故障点发出的声音，我们仪器彻底的解决了这个问题， 通过声词同步告诉你故障点距离，真正的故障点是会产生振动波形。五、 在接近故障点时，定点依旧会显示故障距离及振动波形，如果故障距离只显示一次，之后就没有新的数据出现，这个点就不是故障点，是人为的移动传感器产生的。只要高压每闪落一次，故障距离也跟着刷新一次， 这才是真正的故障点。故障距离随着故障点距离变化而变，震动波越是靠近故障点，震动的浮值就越大。 六、电缆故障在定位的时候，我们要脚步放慢，走在电缆上方或边缘，定点仪的传感器要轻放，耳机声音适当调大些， 仔细分辨耳机传出来的声音，要有耐心静下心来听，如果听到了有节奏的放电声音，再根据仪器声磁同步显示提示，那肯定就是故障点了。电缆故障是多种的， 呈现的波形也是多样的，只要我们接线方式正确，注意细节，仔细判断，通过后期经验的积累，故障点就会很快找到。

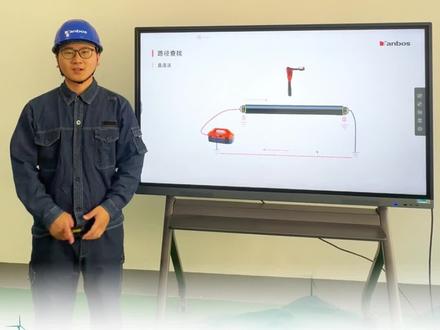

哈喽，大家好，我是您身边的电缆检测小帮手探博士的小周，我们今天呢给大家分享一个在低压电缆故障查找中呢路径仪的一个测试小技巧。我们 都知道在故障电缆的测试过程中呢，我们找电缆路径啊，需要将发电机接到我们电缆的线芯上，线芯的末端呢需要做一个接地，这样形成一个回路来进行路径的查找。但是我们知道找路径的时候呢，频率有很多种，比如说我们的高频，中频，低频 一般分为这三种频率，那高频信号呢，它就对信号的传输回路呢要求比较低，信号穿透性比较强，但是呢衰减比较快， 因此啊，我们在低压电缆故障中呢找路电的时候，就可以利用高频信号的这一特点，将我们原本末端要接近的这一项的悬空不接地了，直接在发射机这边呢选择一个高频信号的输出，因为高频信号的穿透性比较强，同时呢低压电缆一般都比较短， 长的也就两三百米，短的话也就几十米，那这样的时候呢，我们的信号是可以在高频信号呢，是可以在我们的电缆的线芯里面正常传输的， 这个时候我们就可以使用录音的接收机呢去对我们的电缆正常找路径就可以就可以了。那么下面呢我们一起到现场去测试一下吧。好，现在我们来到了户外的现场，我们用滤镜仪对这根低压电缆进行路径查找， 此时我们的直连线已经跟电缆连接好，这根低压电缆的末端呢，现在是悬空状态，现在我们对电缆进行路径查找，打开发射机， 选择高频三十二点八千赫兹频率，好，此时信号已经加上，接下来我们打开接收机， 同样选择频率三十二点八千赫兹的频率， 可以看到在电缆上方信号显示非常稳定，接着我们对它进行路径探测， 好，我们的线路通过发射，发射端经过这个房子下面到达这里， 此时我们处于电网末端状态，信号依然非常稳定，我们可以看到末端电网三项是全空状态。 路径查找结束，通过本次测试我们可以发现低压电缆采用直连法，找电网路径的时候选用高频信号末端不需要接线也可以找路径。同时呢，接收器上面显示的信号呢也是非常稳定的， 这都基于高频信号的穿透性比较强的特点。好了，我们本次的测试小妙招就到此结束，如果大家觉得有用，记得点赞、收藏，关注我们，更多精彩内容等着你！

为了找一个电缆断点，挖了几米长的路面，结果还没找到。这种情况其实可以避免电缆故障检测仪通过信号反射原理在地面上就能判断故障点的大致距离，配合路径仪使用，还能确定电缆走向和埋深。 很多物业工厂、施工单位的维护人员已经换成电缆故障仪。想了解具体型号怎么选？评论区留言记得点赞关注哦！
