正点原子电桥镊子的使用方法是什么？
粉丝2.3万获赞32.1万
相关视频

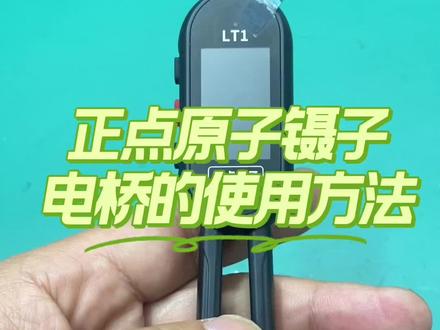

02:58查看AI文稿AI文稿最近有很多的网友叫我讲一讲这个静电原子裂子电桥的使用方法，它首先 出来的是这个 lcr 的 这个功能，这个功能呢其实就是我们的电阻电容，电感 二极管、三极管测量的一个档位，它首先显示的是这个 a u t o 这个功能，这个功能呢就是我们的自动元气键识别功能，接下来呢就演示一下这个 a u t o 功能是怎么使用的，那么这个是我们的一个电容， 我们现在来夹一下他的这个电容的，测一下他的这个溶脂，你看他显示的就是个电容，二百九十三点九维法地址值零点一四，那么地址值比较小，那么就证明这个电容呢，他就是个好的。接下来我们再来测一个电感啊，看一下这个电感测法是什么样子的 啊？现在我们测的是一个电感，它显示的就是电感啊，五点七为横， q 值零点八，对吧？就证明这个电感它也是没有问题的。我们接下来再来测一下这个电阻，这个电阻呢是个四二七的，也就是四点七欧的一个电阻，我们现在加一下， 你看它现在显示的就是个电阻，四点六二五欧啊， q 值零点零零六，就证明这个电阻也是没有问题的， 所以说呢，我们的这个电子电桥的 i u t 窝功能就是可以自变，它就可以自动识别元气键，碰到我们不认识的这个元气键，也可以用它夹一下，它这里显示什么，它就是个什么样的软件，它的这个功能也是比较强大的，像测我们的 电阻，在线测量数据非常准确，测我们的电容，它的量程非常的宽，而且呢是配合我们的地址值结合一起来看，地址值越小电容就越好测我们的电感呢，也是啊哦， 可以用到它的电感量和 q 值一起去看，那么它还有几个功能啊，就是它还可以测电压，这个是我们的电压档啊 的一个测量，测电压呢只能测正负五伏的一个电压，这边是负五伏，这边是正五伏，超过五伏的电压就不要用我们的这个链子桥 啊，链子电桥去测量，那么呢它还有很多的功能啊，我们再来看一下它的另一个功能，就是它的一个信号发生的功能，这个功能也是比较强大的，它可以发送我们的方波 啊，比如说振旋波，还有三角波，阶梯波等等啊，底下是它的这个频率，还有它的峰值以及它的占通比啊，都是可以自己去调节的啊，功能非常强大。那么还有一个功能就是它的一个扫频功能， 对吧？这个扫频功能呢，就是扫我们的电阻，电容、电感的一个频率，所以说在维修的过程当中，用我们的这款劣质电桥去这个电路板上在线测量数据的话，还是比较精准的。有需要这个正点原子劣质电桥的兄弟，请点击视频下方链接。
645家电维修老杨
02:02查看AI文稿AI文稿来看看啊，说明书合格证，一个充电器线，这个头子上头又带了一副，也摁到开机了，正点原子的来看啊，看看这个东西咱们测量准确不准确。 首先咱们来测量个电容正点原子，这个小的镊子电桥测量也一样啊，电感电阻有二极管，我感觉二极管的无所谓啊，万用表就行了，咱们主要看一下啊，用 cbb 电容无极性的 十一微法，洗衣机上的安装洗衣机了，空调上了啊，咱们看量一下电容，十一微法呢，量出来是十点九八微法是正负百分之五没问题，低值的是零点零二六， 零点零二五，非常可以啊，按照非常准确的我们看看啊，这个电容，来再测一个电容，这种是电磁炉上的五微法的正负百分之五，咱们看看啊，点一微法低值了，非常小，大家记住啊，电容的低值大于零点 三，大于零点二，零点二就不能用了啊，来再看个电解电容啊，四十七点三五微法， 这个是四十七微法，玩的非常准确。咱们再来看看电感啊，大自动挡看看电感，这个是绕线电感啊，三点多， ok， 没问题啊，肯定是小 四点多， ok， 没问题。大家有喜欢电桥镊子的啊，是正点原子的，做工了也比较好看，带磁吸的，后头做工也比较好看啊，能测量但不能带电测啊，不管是什么样的小手电桥镊子都不能带电测， 如果要是测二极管的，这有负极，这分的负极，像这种的二极管管呢，打在二极管挡上，你看啊，电容电阻，咱们这二极管 a r c l， 电感 d 了，二极管负极是吧？大家有喜欢这种小迷你型的电墙？镊子的主页里面有啊，正点原始的。
76阿亮维修
02:42

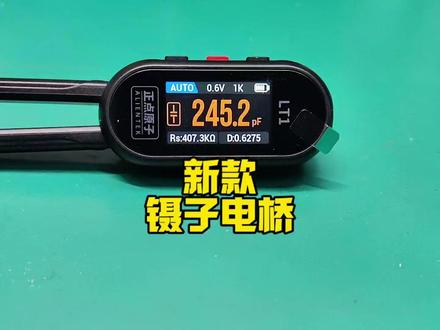

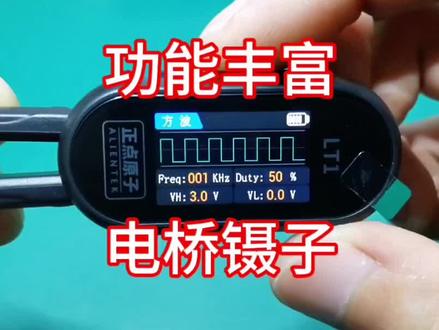

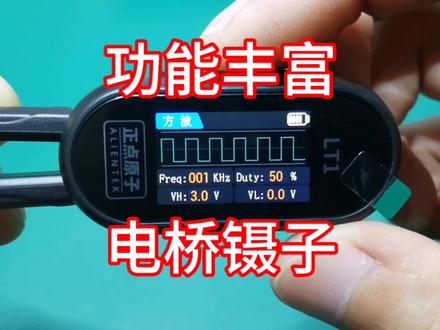

04:41查看AI文稿AI文稿正点原子新出了一把电桥镊子，开箱看一下都有什么功能，再测试一下测量精度如何。外观还是很秀气的，屏幕居然还能自动识别方向。整机只有三个功能按键，顶部是充电口，在关机状态下充电，还有指示灯显示，开机看一下功能。 先看一下电桥，默认自动挡，可手动切换电阻，电容电感二级管档测量电压可以在零点一伏、零点三伏、零点六伏一伏切换，测量频率可以在一百赫兹、一百二十赫兹一 k、 赫兹十 k 之间切换。 这里还有个电压档，可以测量正五伏电压或负五伏电压。再来看一下信号发生器，有方波、有正弦波，有三角波，有阶梯波，共四种波形可供选择，而且波形的频率、占空比、浮值都可以设置。 选中后按中间键确认数字会变成白色，再选择十位或个位数字，选择好后按中间按键数字闪烁，左右按键进行数字加减。 还有个扫频测量功能，就是在不同频率下将背测原件自动测量一遍，显示不同频率下的参数，测量电阻、电容电感，只需手动切换一下就可以测量电压，同样也可以在零点一伏、零点三伏、零点六伏一伏选择。 设置里面无非就是常规设置，就不细看了。接下来就是测一下精度如何。随便取了一些不同参数的器械，用正点原子这款高精度万用表和电桥镊子做个读数对比，这颗电阻万用表读数十点八欧姆，电桥镊子的读数十点零一欧姆， 万用表读数五百零五点零九欧姆，电桥镊子五百零六点五欧姆，万用表读数，一零点零二五 k 电桥镊子，十点零二 k 万用表，读数，一零零点一四 k 电桥镊子，一百 k， 万用表，读数，二点二五一一兆欧电桥镊子读数，二点三兆欧。万用表，读数两百七十匹法定桥。镊子，两百零五点二匹法。万用表，读数，一百零二点七纳法定桥。镊子，一百零一点五纳法， 万用表，读数，两百二十六微法定桥。镊子，一百九十七点九微法，万用表，读数，九点八一毫法 电桥。镊子，九点三毫法定杆随便测一个三十三微亨的读数三十三点三微亨和标注的误差不大，二级管道不仅能测压降，还能自动识别二级管正负极，通过屏幕图标提示， 以上都是真实测试，对于一百多的价格，性价比还是这个东西可不便宜啊，但是左下角就有优惠活动，正点原子 lte 智能数字电桥镊子，有了它就等于同时拥有了慢用表、电桥和试播器等多种仪器， 它可以实现高精度测量，还能自动识别原极线类型，这可是专业技术人员才有的装备。今天给大家带来一波福利， 数量有限，先到先得，话不多说，直接开始测试。首先试试它的万用表功能，可以看到读数非常精确。再来看看它的电桥功能，简直太强大了， 还可以测信号发生器，一机多用，方便快捷。有了它，无论是测电压还是查源器键都轻而易举，后检测原件就方便了。就用这个劣质电桥，它带有自动挡，可以自动识别元气件种类。它可以用来检测电阻， 这是一个一点三欧的电阻，可以在线检测万用表测不了的电感，这是一个二十二微横的电感，可以在线检测电解电容，这个电容的容量是三十八微法，还可以查看它的负参数。 点，按左键还可以手动切换档位。除了测电容电感，电阻还可以测量二极管线路通断点，按右键切换频率有一百一百二十赫兹，一千赫兹、十千赫兹长按右键可以切换电压，有零点一伏，零点三伏，零点六伏，还有一点零伏长按左键返回主页面，除了当电桥，还可以检测负五伏到正五伏的电压， 它还可以当做一个信号发射器，可以产生方波、正弦波、三角波、阶梯波，可以对波形的频率，占空比还有浮值进行调节。在检测原件的时候，还可以使用方便快捷的扫频功能， 可以通过四种频率轮流对元气件进行检测，方便查看原件在不同频率的参数来判断元气件好坏。 根据不同的使用方向画面还可以自动翻转。内置的锂电池，外出携带使用也方便。 type c 的 接口，手机充电器就可以补电，平时使用收纳也方便。背后自带磁吸，可以固定在金属物体上。
24宇辉-百货超市

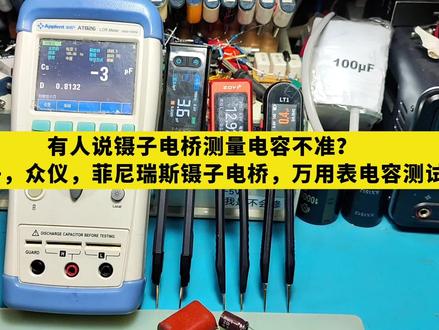

13:18查看AI文稿AI文稿大家好，我是不会秀，最近有很多人反映说镊子电桥测量电容不准，呃，这期视频呢，给大家澄清一下。 我观察了一下，大部分说镊子电桥测电容不准，都是在测量电解电容，他们随便找了一些电解电容，然后测量一下容量，发现跟标称容量偏差很大，然后就说镊子电桥测量不准。这个事情对我而言感到非常的不可思议， 因为能用到电桥的人大部分是搞电子的，搞维修的。对于电电容的容量、精度以及其他一些参数，我觉得或多或少都应该比较了解了，但是很遗憾，我发现很多人还是不太懂。所以说这期视频呢，主要是澄清一下这个问题。 这是一个二百二十微法的电闪电容，都是全新的电闪电容，这个也是一个二百二十微法的电闪电容，唯一不同的是，这是一个进口的日本电容，而这个是一个杂牌的国产电容。我们先用手持电桥测量一下， 这个国产的杂牌电容显示的容量是二百一十四微法， 现在测试频率是一百赫兹，我把频率调到一千赫兹， 它的容量呢下降到了一百九十二，应该说这个容量下降还是非常明显的，这也是很多人用锂电桥测量锂电电容说不准的一个原因。他们用一千赫兹的频率去测量锂电电容，实际上我们一般情况下要用一百赫兹或者一百二十赫兹， 只有在我们需要测量它高频特性的时候呢，我们才会选择一千赫兹或者十千赫兹这种高频率测量。如果仅仅是检测容量是否准确，我们应该用低频，比如一百赫兹和一百二十赫兹。所以说很多人用镊子电球呢，直接设置到了一千赫兹去测量，发现偏差很大， 这里呢就明显能看出来，一百赫兹是二百一十二，一千赫兹呢变成一百九十一了，差了二十为法。所以说，嗯，这个电容呢，它在不同频率下呢，它表现出了不同的容量。 这个问题呢，也跟电容的品质有关系，这是一个普通的国产电容，我们再试一下日本电容， 一百赫兹显示二百一十三，一千赫兹显示二百零七，只差了六微法，刚才这个呢，差了二十微法，所以说品质不一样的电容，它对频率的敏感程度呢，也是不一样的。 我们再用镊子电桥测试一下，现在镊子电桥频率是一百赫兹 二百一十四，我们调一下频率，调到一千赫兹二百零八，这个跟刚才的手势电桥测量结果差不多。 这个电容呢，实际上在一百赫兹和一千赫兹下呢，它的容量变化不是特别大。我们再看一下这个 也是一百九十一微法，一百赫兹 二百一十三微法，跟手机电效是一样的，我们再用重仪的测试一下，现在频率也是一百赫兹二百二十微法， 用一千赫兹测试一百九十六微法。重仪这个测量的这个电容呢，读数偏高了一些，再试一下菲尼瑞斯的，现在也是一百赫兹 二百一十八， 我们用一千赫兹再测试一下， 一千赫兹是一百九十六。所以说如果你用电桥去测量电压电容，如果设置的频率是一千赫兹的话， 他可能会比标称的容量呢偏差很多，本身电子电容的容量精度呢就是比较低的，一般情况下就百分之十到百分之三十都是合格的，再加你的测试频率如果提高了之后呢，他的容量呢，还会进一步的变化。所以说用电解电容去判断，呃，电桥或者说是万用表，这个 电容党的准确度呢是非常不靠谱的，网上甚至还有很多人拿电力电容去标定一个容量值，然后卖给别人去作为一个万用表或者电桥检测精度的一个标准件。我觉得这有点儿细了， 这是我自己做的一个一百微法的一个，算是一个标准电容，也虞集的用的电容呢，就是这种电容 m k p 的 五十微法的两个并列的，这是以色列威士生产的，你像这种电容的性能呢，就比电容要好很多。我们先用手持电桥来测量一下， 测量结果是九十九点九九微法，频率是一百赫兹，我们切换到一千赫兹， 一千赫兹是九十九点九六九七九五，一百赫兹九十九点九八九九。我们发现一百赫兹和一千赫兹下，它的容量呢变化非常的小，只有尾数的区别， 说明这种电容对频率是非常不敏感的。 同样我们用镊子链条试一下，现在是一百赫兹，显示九十九点八回放， 我们再用一千赫兹测试一下，变化也非常的小。 所以说这样的电容呢，还比较适合去检测一个测量仪表的准确度。这是一个十微法的 cbb 电容，我们先用手持电桥测试一下，现在频率是一百赫兹， 显示十点零八六微法，一千赫兹显示十点零五七五八微法，容量变化也非常小，我们再用镊子电桥试一下，现在频率是一千赫兹 显示十点零二微法，一百赫兹 显示十点零八微法。所以说你哪怕拿一个 cpb 电容去检测一个仪表，仪器的精确度也比用电解电容靠谱的多。我们再拿万用表测试一下， 我这里有一个五十伏十微法的电源电容，我们用两个万用表呢，分别测试一下，先用重仪的 d t 幺幺幺 显示大概九点三级微法，我们再用天宇的 t 二一 l 测量一下， 显示九点一为法。这两个表的测量结果呢，其实还是区别明显的，一个九点三几，一个九点一，差了零点二，零点三为法， 这是测量电解电容的情况，相差零点三为法。我们再试一下这个 cpb 电容， 十点一， 再看一下重仪的 也是十点一测量 cbb 电容，这两个表的测量结果呢，几乎是差不多的，这进一步说明用电解电容去检测精度是多么的不靠谱，因为不同的仪表，不同的测试条件下，电解电容所反映出来的容量是不一样的。我们再用万用表测量一下这个二百二十微法的电容， 二百二十六微法， 我们再试一下南京天宇 trl 二百二十二维法，两个的差别呢？有四维法了， 我们再测量一下这个一百维法的电容， 测量这个一百维法的电容，它两个的差别就非常小，只有零点二维法的一个差别，而刚才测量二百二十维法呢，差了足足有四维法，如果测量这种性能一般的杂牌电容的话，差别就更大了。我们试一下，先用中医的 ct 幺幺幺测试一下， 测量结果是二百四十二微法， 天宇的 t 二一 l 测量结果是二百三十五点五微法，两个的差别呢，有将近七微法了， 而且这个容量测出来明显偏大了很多。这个电容刚才我们用电桥测试过了，它的容量是 二百一十四，二百一十五微法吧，万用表测出来偏大了很多，而刚才这个日本电容呢，万用表和电桥的差别呢，就稍微小一些，所以说不同品质的电容，万用表测量的结果呢，也是相差非常大的。 这个板子上有一个四点七微法的电容，它是一个品质下降的电容。我看一下啊，天宇的 trl 测出来只有三点二微法， 我们再用重仪的 gt 幺幺幺测量一下，这是一个四点七微法的电容， 但是品质已经下降了，它测出来是四点九微法。从测量结果上来说，重仪的 gt 幺幺幺呢，也看不出来这个电容有什么问题，反而南京天宇的 tr 一 l 呢，倒是能看出来，这个电容呢，容量已经严重下降了。我们用电桥验证一下， 在电桥下它的容量呢，也只有三点二四了，它的低值达到了零点三七了，这是一个品质明显下降的电容。 所以说万用表测电电容是完全不靠谱的。用电解电容去衡量万用表，包括衡量电桥的精度呢，也是完全不靠谱的。 这个视频主要是给大家说一下，不要用电解电容去判断测量仪表是否精确，电解电容除了它自身的误差比较大以外， 不同的测量仪表不同的测试条件都对容量会产生一个非常大的影响，所以说你没办法通过电的电容去判断一个仪表测量是否精确。业余条件下，想判断测量仪表测量电容是否准确，我们应该选用这种，比如说 cpb 电容等等这些呃，性能比较好的薄膜类的电容， 不要用这种间接电容去判断。业余条件下，如果你想更好的验证仪表测量电容的精度的话，你可以淘一些这种品质好一点的电容， 这个是一个二十点五七纳法的一个百分之零点五精度的电容，这个是一个一千匹法，也就是一纳法精度是百分之零点二五的电容。我们用镊子电桥测试一下，频率设置为一千赫兹，这个是二十点五七纳法， 镊子电桥显示二十点五六纳法，我们再试一下这个一千匹法的， 我们再用重仪的镊子垫桥测试一下，一纳法测出来是一点零零几纳法，精度也是非常好的，我们再试一下菲尼瑞斯的 这个测量就完全不靠谱了啊，独树乱跳测量一下这个二十点五七纳法的 测量是二十点六八纳法，不如正点原子的精度高，嗯，但是精度也是可以的， 再看一下菲尼瑞斯的能测出来二十点几纳法，但是小数点后边就乱跳了。 所以说你要验证仪表测量电容的精度，必须要用一些品质好的电容才行。好了，现在来观看。
767我是不会修
01:52
05:20查看AI文稿AI文稿一百多块钱就买个镊子，我都不买，我买好，而且我告诉你，它根本不是镊子，今天这玩意白送给你，我看看评论区有多少人想要 这个正点原子。新推出的数字镊子电桥，别看它的体积小，功能是不少的，那通过这个显示屏呢，它可以将备测原件的参数啊一览无余。 我们可以看一下镊子电桥的性能参数，这个是 l c r 的 基本测量参数，能够看到电阻、电容、电感的测量量程， 以及它常用的一些参数的测量，这些参数基本覆盖了对电阻、电容、电感的测量需求。测量频率呢，它支持一百赫兹、一百二十赫兹，一千赫兹和十千赫兹， 那频率范围还是非常的广，不管是测试高频还是低频的表现，都是可以满足最基础的测量的要求的。测量模型呢，这里它是支持串联模型 e s r 和并列的 e p r。 测量电频呢，支持零点一伏，零点三、零点六和一伏，然后可以根据不同的这个测量要求选择不同的测量模型和测试电频的。 除了 lcr 之外呢，这个电桥还有其他的一些附加的功能，比如说它可以去测量电压，然后二极管通断以及扫频分析等，此外还可以作为一个简易的信号发生器来用，等一会我们一一来给大家体验一下。 我们先来看一下这个电桥呢，它有一个显示屏，用的是一个一点一四寸的 ips 显示屏，分辨率呢是二百四十乘以一百三十五，然后内置了电池，然后通过这个 type c 可以 来充电，那电池的容量续航时间大概可以用五个小时， 那它还可以用来更新固件，这里呢我们准备了一些常用的原件，我们来测量看一下。首先我们来测量一下电阻，要把档位切换到电阻档，我们可以分别测几个电阻，可以看一下它实测的电阻的组织还是非常非常接近的。 然后这个电容贴片电容也是直接夹就可以了，如果说是有即兴的像电解电容啊，那你就是要对应到这个镊子的正负极，这样子 可以看到除了电容的容值之外呢，还有对应的等效电阻啊，损耗因素啊，也都可以看得到。电感也是同样的测试方法。 除此之外还可以切换扫频功能，这里自动会切换不同的测试频率，能够清晰的看到不同频率下的参数的差异。 然后我们来看一下二极管的测量，这里我们准备了一个金属壳封装的二极管，测量中呢，我们可以发现它不但可以测量这二极管的压降，还可以判断二极管的方向，那这对于方向标明不明显的二极管来说是非常方便的。 所以我们来看一下这个信号发生器，它可以支持常见的这个方波，正弦波、三角波、 t 型波，输出正弦波的频率最高可以达到一百 k， 方波三角波和 t 型波的话，它最多可以支持到十 k， 我 们可以使用它这个功能来测量一下发光二极管的好坏，然后夹住发光二极管，我们可以看到发光二极管在闪烁，这个功能还是蛮实用的。 总的来说呢，正点原则这款数字镊子垫桥是电子工程师桌面减负和便携测试的一个不错的选择啊， 他的核心优势就很突出，小以镊子般这个小巧的体积，然后又集成了这种常见的多项测试的功能啊，可以满足日常基础的测试需求。 不过呢，它有一些局限性，比如说它的电压测量仅支持正负五伏，然后如果说你是高电压的场景就不太适合，然后镊子这里我们可以看到它是金属材质的，那如果说你长期频繁的去夹这个东西的话，可能会出现磨损，会影响这个测量的精度， 并且在更换的时候呢，需要去手动去做微调这样子。此外呢，就是作为这个便携式的工具啊，它的测量精度虽然说能够覆盖比如说这个日常的维修啊，创客 diy 啊，嗯，但是与这个实验室专业的大型的电调相比， 仍然还是有一些些差距的，它是无法满足这个高精度然后校准类的需求的。 但是侠不掩瑜吧，他精准能够解决到电子工程师比如说现场测试，然后云气剑快速筛查在大设备不便携的情况下的痛点。他实现了口袋实验室，那无论是经常跑现场的职场工程师，还是桌面空间有限的创客学生， 嗯，或者是需要快速排查故障的维修工程师，那这款工具呢，还是能够显著的提高效率的。这里呢，我们也准备了一个准备送给有缘人， 那大家可以在评论区说说，就是你平时的测试需求，我们选择一个就送给你啊。好吧，今天的视频就到这里啦。
1422达尔闻
03:14
