三根加热管怎么接
一个二百二十伏的加热管，一端接火线，一端接零线。三个二百二十伏同功率的加热管，黄、绿、红三条火线各接一个加热管，加热管的另一端连在一起形成中性点。三个三百八十伏同功率的加热管，黄、绿、红三条火线各接一个加热管，三个加热管彼此首尾相连。
粉丝77.5万获赞263.7万
相关视频
01:29查看AI文稿AI文稿加热管的接线这边有三个电源，二百二的，三百八的，三百八的，这是单向二百二，三向三百八，三向三百八。那我们加热管我们看一下，他有个单个加热管的，那如果我这二百二接到这个加热管上边， 他是火线接到这里，然后零线接到这里，那此时这个加热管的额定电压他就是二百二十伏的，那如果我们这个加热管他的额定电压依然是二百二十伏的，但是我只有三百八的电，我们怎么办呢？ 那我们按照星星接法来接，三根火线分别接到加热管的一端，然后另一端我们给他接起来，他的原理就是这样的，这是接 a， 这是接 b， 这是接 c， 也就是接了这三根火线，那么加热管的另一端我们是短接在一起的，这里是三百八十伏，这个加热管得到的电压就是二百二，这是星星接法。如果我依然是三百八电，但是这个加热管 他的额定电压是三百八十伏的，按照角形接法来接，这面是 a， 这面是 b， 这面是 c， 我 们看一下，先给他接上三相电，另一端呢，我们是首尾相接的，这面他就接到这里，然后这面接到这里，然后这一个再接到，回到这里， 那此时他就是角形接法。如果你这个加热管三百八的，我们就按照角形接法给他接三百八。关注我每天学习电工知识。
180自动化PLC牛工

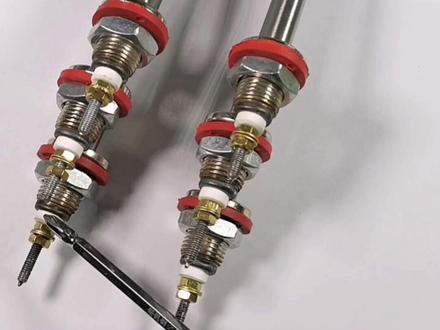

00:44查看AI文稿AI文稿今天给大家讲讲加热管单向三向如何接线以及新接角接是怎么实现的。如果是一个两百二十伏的加热管，那么咱们把加热管的手端全部接零线，末端全部接火线，此时每个加热管所承受的电压为两百二十伏。 如果是三项的加热管，咱们既可以做新接，也可以做脚接，新接加热速度比较慢，脚接加热速度比较快。 如果想要做新接，将手端三个加热丝直接连在一块，末端分别接入三项电源， bc 项。如果想要做绞接，将三个加热管进行首尾相连，然后用导线直接连接他们的接点， a 项、 b 项、 c 项。此时每一个加热管所承受的电压为三百八十伏。
481电工plc变频器知识精选
01:40查看AI文稿AI文稿热水工程电加热管如何接线，你们想知道吗？一般漏出来三根，两根连在一起的，然后漏出三个引脚的三个引线， 这种的话一般是三百八十伏的，只需要接三根火线，任意接一根火线就可以了，这种是三百八十伏接线方法，和电加热管长短没关系，这是三个接线柱在里面，我们正常都可以理解为三百八十伏接法，直接接三根火线就好。 还有呢，这种是三根连在一起，另外三根连在一起，这种呢就属于二百二十伏接法，一般就是每根电加热管 是二百二十伏，当然也不排除有三百八十伏的。按照正常逻辑，如果说这个上面没有标标识出来，那我们基本上是用二百二十伏是没什么问题，基本上是不会出错的。那还有一种这种呢，是三个并在一起，然后另外三个是单独的， 这种呢也属于二百二十伏，也叫三百八十伏。什么叫三叫三百八十伏，也叫二百二十伏呢？其实就是三根尾端连在一起，然后任意一根接上的火线，这个接零线，实际上每根加热管 通电都是二百二十伏的，所以叫二百二十伏。但是很多朋友再说了，那我是三百八十伏，三根火线接近来了呀，应该三百八十伏，但是呢，他每根加热管通的电实际上是二百二十伏的， 它这属于在电机领域里面，我们称这种接法叫星星接法，它的功率它都算好的，你了解了吗？
01:32查看AI文稿AI文稿我们常用的热水工程电加热管怎么接线大家了解吗？像我手边拿的这个电加热管，呃，三根连在一起的，另外三个是单独的，这个呢其实是标准的 二百二十伏接法，也可以接三百八十伏，怎么接三百八十伏呢？就是说接三百八十伏，但是必须要接零线，但实际上每每一根电加热，他其实还是二百二十伏， 就说这里接一根零线，这这里可以接任意三根火线。这个电加热管的话，每一根管子的话，其实实际上通的是二百二十伏电。这个呢在三相里面我们叫星星接法， 三根尾部并在一起，然后这里接三根火线，很多人认为是三百八十度，实际上这种二百二十度接法，那还有一种标准的二百二十度接法呢，它其实就相当于三根加热管，它是大家可以看啊，它是它是每一根 并在一起，每个一个头，一个尾，就头和头连在一起，尾和尾连在一起，直接通二百二十伏电压。那这种就是二百二十伏接线管。那个标准的三角形接法呢，就是我们这样子管打开尾盒看到是三组， 每两个连在一起焊在一起的，引出三根线，这三个可以接三根火线， a、 b、 c 三向任意一根火线接上就可以了， 这种很简单，一学就会。

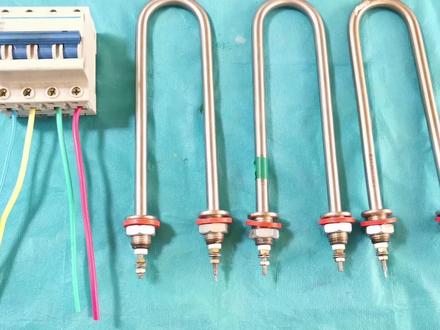

03:30查看AI文稿AI文稿哈喽，大家好，今天我们来看一下电加热管的接线，像这种电加热管，一根怎么接，两根怎么接，三根怎么接，他有四种接线方法，给大家来演示一下。 如果说我们用两根线的电源，一火一零二百二十伏，对应的是二百二十伏的电加热管，这种情况下我们把火线和零线接在这两个极片上面就可以了，如果是一个加热管，我们直接并在这里，如果是两个加热管，我们把它并连，三个加热管也可以把它并连的， 这个是二百二十伏的电源，对应二百二十伏的加热管，如果是三百八十伏的电源，我们来看黄绿红三相电，任意两根火线之间，他都是三百八十伏的。如果是两根线，三百八十伏接在三百八十伏的加热管上面，一根 我们直接接在这里，两根我们把它并连，三根同样把它并连呢？这个是两根电源线的情况，二百二和三百八的接法， 如果说我们三根线同时用啊，黄绿红三相电同时用，对应三个加热管，这种情况下一定要注意了，分清楚这个加热管他是二百二十伏还是三百八十伏的。 如果说这个电源三根线同时用，加热管是二百二十伏的情况下，那么这种情况下我们就需要接成新型接法。 新型接法什么意思呢？新型接法要求我们把这个加热管他的其中一个端子并接在一起啊，给大家来看一下，我们需要把 这三个全部扭在一起啊，朋友们， 新型接法要求他有一个点， 我们来看这三个加热管，其中我们都把左边这个接在一起了，这个一三五接在了一起，那么这个三项电源我们只需要接在二 四六空出来的这三个端子上面就可以了，我们来看这里是空出来的，这个是三百八十伏的电源，接二百二十伏的加热管，三根的接法， 那么如果说我们三百八十伏的电源对应三百八十伏的加热管，假设这个加热管他的电压三百八十伏的，这种情况下一定要注意， 我们需要把这三个加热管连接成三角形接法，三角形接法其实它非常简单啊，三角形接法要求我们把它连成一个闭合的三角形， 我们看首尾相连，新型接法是有一个公共点，而这个三角形接法要求我们首尾相连，像这样子 之后，我们再找一根长一点的把这个连在一起，首尾相连， 首尾相连，他才是三百八十伏的接法。我们来看现在是不是首尾相连 连成一个闭合的三角形，那么这个三项电源黄绿红我们随便一三五接在这里，或者说二四六 接在这里就可以了，一定要分清楚他的电源和加热管的电压，简单又实用。朋友们是怎么接线的，可以留言我们一起交流学习。
449一点门道
00:56查看AI文稿AI文稿能刷到这个视频，说明这个线路你肯定不会接，大数据不会骗人的。对于加热管的接线，像同功率的三根三百八十伏的加热管是和三角形接线首尾相连，如果说是三根二百二十伏同功率的加热管，是和星星接线尾尾相连。 以六根二百二十伏的加热管为例，我们可以两两分成三组，接入 abc 三根火线，再将六根加热管维维相连，完成封星就可以了。但是在接线的时候一定不要忽略这一点，先去检测加热管的好坏。万用表达到两百欧姆的电阻档位，测量两个接线端子， 看万用表的数值。我们都知道加热管的功率越大，其电阻阻值呢？越小，通常在几十到几百欧的阻值范围啊，可判断这个加热管是没有问题的。 然后第二步，把万用表打到二十兆欧的电阻量程，判断这个加热管是否有漏电现象。一根表笔放在接线端，一根表笔放到外壳，显示的数值如果说是小于等于零点五兆欧的话，是漏电不能使用的。赶紧分享收藏！
191电工小哥（经验分享)

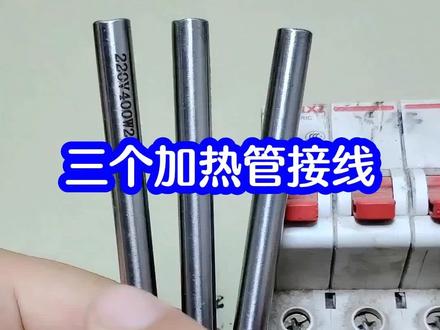

00:33查看AI文稿AI文稿三个加热管功率一样，怎么接？没有连线的三相电其实非常的简单啊。首先呢，看一下加热管的工作电压，三个加热管的工作电压如果是二百二十伏的，可以采用新型接法。 三个加热管的一端呢，连在一起形成中性点，另一端呢各接一条火线。三个加热管功率一样，三向平衡中一点的电压为零。每个加热管的工作电压呢是二百二十伏， 三个加热管正常工作，如果加热管的工作电压是三百八十伏的，我们可以采用啊三角形接法。三角形接法每个加热管的工作电压那都是三百八十伏，也是正常工作。
75电工小王

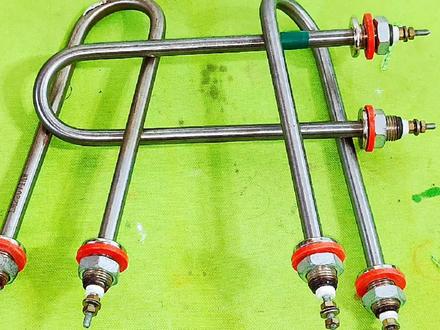

03:15查看AI文稿AI文稿哈喽，大家好，今天我们来解决一个实实在在的问题，像这些电加热管，我们该怎么样来接线？说白了，他只有四种接线方法，下面我们给大家一一演示一下，新手电工也能一学就会。 像这种电加热管，他有二百二十伏，有三百八十伏的。首先第一种方法，二百二十伏的加热管，不管有多少个二百二十伏，我们都可以把它叠加呀。 二百二十伏的电加热管加二百二十伏的电源，三项四线制的电源，我们随便取一根象线和零线，搭配两根线，一火一零，就是二百二十伏， 我们把这边接火线，这边接零线就可以了。这是第一种方法。那么同样的第二种方法，三百八十伏的电加热管接三 百八十伏的电源，我们也可以把一个或者多个给并接在一起。但是三百八十伏，我们需要两根向线，黄绿红三相电，任意取两相，就是三百八十伏，我们直接并接在他的两端就可以了。这是第二种方法。 第三种方法，三根电加热管的经典应用。二百二十伏的电加热管，三根怎么接在三相电源上面？这种情况下，我们就考虑三根电加热管同时使用的一个新型接法了。新型接线方法要求我们把这 三个电加热管其中一端相连，组成一个星点。像这样子，我们找一根电线，把这个电加热管连成一个心形， 像这样子把他们其中一端相连。现在相当于我们用一根电线把这三根电加热管全部都其中一端接在一起了，对不对？ 这里空出来一个，这里空出来一个，这里空出来一个三百八十伏接二百二十伏的电加热管，我们刚好需要三相电，黄绿红这三根线分别接待这个位置，这个位置和这个位置 刚好把它给接在三个电加热管上面。这个是三个二百二十伏的电加热管，接在三扇电源三百八十伏上面。那么有的是不是就说了，我的电加热管是三个三百八十伏的， 那么如果电加热管他的额定电压是三百八十伏的，我们需要接在三项三百八的电源上面。正 情况下，我们就需要考虑三角形接法了，因为三角形接法他的电压是三百八十伏的。三角形要求我们把电加热管首尾相连，我们把电线拧紧， 首尾相连，组成一个闭合的三角形，这就是一个闭合的三角形对不对？像这样子首尾相连， 那么三相电我们该接在什么地方呢？我们可以接在一三五，或者说二四六，我们接三相电源黄绿红就可以了。像这种常见的电加热管都有这四种接线方法，你学会了吗？有没有更简单的方法可以留言，我们一起交流，感谢大家的收看。
322一点门道

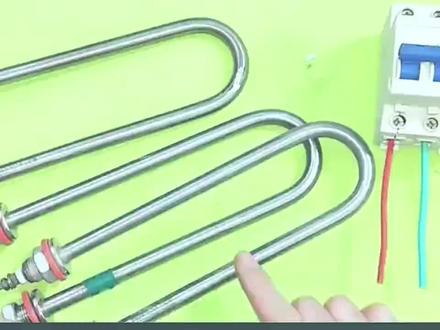

01:02查看AI文稿AI文稿电加热管的四种接线方法，一、二百二十伏的三根加热管接三百八十伏的三响电。采取新型接线法，将三根加热管的尾端用导线连接起来，或用导线把三根加热的手端连接起来。空处的三根端分别接三根象线。 二、三百八十伏的三根加热管，接三百八十伏的三相电。采取三角形接线法，分别将三根加热的首、尾依次相连，前、后空处的两个端子头用长导线连接起来。三相线红、绿、红及 a、 b、 c 分别接一、三、五或二、四、六。端上 三、单根的二百二十伏的加热管接三百八十伏的三相电，取三百八十伏的三相电的任意一根象线，接二百二十伏加热管的一端，取一根零线接加热管的另一端。 四、三百八十伏的单根加热管，接三百八十伏的三相电，取三百八十伏的三象线。任意的两根象线分别接在三百八十伏单根加热管的任意两段。谢谢。
