地面站levo教程
哈喽，大家好，今天来给大家来讲解一下垂起地面站的使用方法。好来大家来看这个页面啊，我们从左边这一列开始来算，这个是测距仪，测量每个点到每个航点的距离和度数， 这个就是寻找寻找起飞点的位置，就比如说我可以把图拖一下，然后快速找到起飞点的位置，然后这个是放大和缩小，然后我们来看右边，右边这个是经纬度的坐标转换， 然后以及添加行点的功能。就比如说我们画图，你看从零点到一点的距离和度数，我们都可以在这个页面里面打出来。 然后这个是地面站非常实用的功能啊，就是撤销撤销按键，就比如说我把我这一步把物物操作，然后把四点挪到这边了，然后我可以返回上一步， 然后我们来看这个页面，这个页面是来设置起飞盘旋圈和降落盘旋圈的，主要是设置这两个圈， 首先第一个就是设置起飞盘旋圈的高度、半径，然后第二个这个页面，这个这个页面是设置起飞高度，就是由多选 e 模式转换为垂起固定 e 模式的高度，就是 然后这个起飞航向，起飞航向要根据当时的风向来数，比如说我的风向是东风，对吧？那我们是不是要把这个起飞航向朝到九十度九十度的方向去， 然后这就满足了东风的条件，然后降落盘旋的条件，然后这个是降落点的经纬度，然后以及降落盘旋的高度和半径，然后最后一个就是设置所有航点的 高度、半径，然后以及盘旋圈数，然后这个就是你可以重新提升任务啊，然后让航线整体循环几圈啊？就这么写。好，这就是本期的吹起地面站的页面讲解。
粉丝868获赞1.0万
相关视频
03:12查看AI文稿AI文稿今天学习时钟航向一共有三种情况，时针角度，假设三点钟方向就是时针从十二点走到三点，这之间的度数。分针角度，假设三十分钟，就是分针从十二点走到六点，这之间的度数。时针与分针加角度数，假设三点三十分，就是时针走到三点三十分，分针走到六点， 他们之间的度数。知道了概念，我们具体来看度数怎么算。首先来看时针角度，大家都知道一个时钟有十二个点， 时针转一圈是三百六十度，平均下来每个点之间的度数为三十度。假设一点钟方向就是走了一个三十度，也就是三十度，两点钟方向就是走了两个三十度，也就是六十度。十点钟方向就是走了十个三十度，也就是三百度。 总的来说就是时针乘以三十度就是时针角度。那如果是一点三十分，那该怎么算呢？我们知道由于分针在走的过程中，时针也会慢慢的走，所以前面我们已知了一小时时针走三十度，一小时又等于六十分钟，那么分针每走一分钟，时针就走零点五度， 所以一点三十分就等于一小时乘以三十度，再加上三十分钟乘以零点五度，等于四十五度，三点四十分就等于三小时乘以三十度，再加上四十分钟乘以零点五度，等于一百一十度。总的来说就是时针乘以三十度，加分针乘以零点五度，就是最终的时针角度。 再来看分针角度，一小时等于六十分钟，分针转一圈也是三百六十度，平均下来每分钟之间的度数为六度，假设十分钟就是走了十个六度，也就是六十度。三十分钟就是走了三十个六度，也就是一百八十度。五十分钟就是走了五十个六度，也就是三百度。 总的来说就是分针乘以六度，就是分针角度。最后来看时针与分针的夹角度数，我们现在已知，一小时时针走三十度，一分钟分针走六度。假如三点三十分时针度数为三小时乘以三十度，加三十分钟乘以零点五度，等于一百零五度。 千万别忘记加上三十分钟时针也要走的度数，很多人就是错在了这里。分针度数为三十分钟乘以六度，等于七十五度。 假如八点二十分时针度数为八小时，乘以三十度，加二十分钟乘零点五度，等于两百五十度。分针度数为二十分钟乘以六度，等于一百二十度， 那么他们之间的度数就是两百五十度，减一百二十度等于一百三十度。总之，当你分别算出时针度数与分针度数，再用大度数减去小度数，就为他们之间的加角度数。如果感觉有点混乱，有一个无脑公式，时针乘三十度，分钟乘五点五度，可直接算出他们的加角度数， 不需要计算分针走的时候时针要走的度数。还是上面的例子，三点三十分时钟，度数为三小时，乘以三十度，等于九十度。这里不需要计算三十分钟时针要走的度数，只是单独计算时钟即可。分钟度数为三十分钟乘以五点五度，等于一百六十五度， 大度数减小度数等于七十度。跟之前算的一样，八点二十分时钟，度数为八小时乘以三十度等于一百一十度， 大度数减小度数等于一百三十度，也和之前的一样。注意，这个公式只可以用在求加角度数的条件，其他的不能用。如果还是理解不了今晚九点钟的直播，记得上个闹钟。想学习更多，欢迎加入我的飞行编队！
07:39查看AI文稿AI文稿最近全国无人机地面战考试夹角条件频繁出现在各大考场当中，这种题这么简单，为什么就是把它搞不明白？很多同学直接挂科不会做 出这种条件，无非就是让你通过起飞点位置结合夹角去找到图形航向，或者说通过图形航向结合这个夹角去找到起飞点的位置。 迪奥今天拿了四道题来给同学们进行总结复盘，不要去看那些花里胡哨的，跟着迪奥一块学习做题思路自己会才是真的会。首先我们来看第一道图形，不管他直接看条件 做这种题的思路怎么做？起飞点位于一点 s w 方向九十米，那我们就在原始图形上边，大致先把 h 点的位置给他标下来，起飞点位于一点 s w 方向， s w 多少？二百二十五，好，大致他在这个位置。 接着我们来看横向，要求求的是图形的横向角 h 一 二为四十度，位于图形外侧。什么意思？重点看中间这个数字，它作为顶点， h 一 二构成一个四十度的夹角，那么一作为顶点，这个夹角就在一的身上，就直接在中间这个数字这里为四十度的夹角。接着我们来看一和起飞点的关系，我们来看 起飞点到一是不是为四十五度，因为 h 点位于一点 西南方向，二百二十五度，那么 h 到一你就得为四十五，然后顺时针，这是不是顺时针？顺时针把这个夹角四十度给它转了，就等于二到一的横向 h 到一为四十五， 加上这个夹角四十度，所以二到一的横向就该为八十五度， 反之一到二加减一百八，或者说一到 h 是 不是为二百二十五？同样的，顺时针把外边这个夹角四十度转了 二百二十五加四十，一到二的横向是不是也就出来了？二百二十五加上四十是不就等于二百六十五？ 刚刚二到一为八十五，现在一到二为二百六十五，是不是相差一百八十度？接着来看第二题， 同样的，我们先把起飞点的位置大致给它标注在原始图形上面，起飞点位于二点 n w， n w 是 多少？三百一十五，起飞点位于二点，那大概就在这个位置三百一十五，暂时把它连接起来，它最终会连接一号航点。好， 横向要求求图形横向角 h 二一为四十度，还是照着我的思路，取中间这个数字作为顶点，那么这个夹角四十度就在这里， 哪个在中间，哪个就是夹角的位置，一定要掌握这个思路，会让你做题很快的。好，我们来看 h 点在二点的三百一十五，那么二点到 h 点是不是就是三百一十五？然后我们把这个四十度的夹角给它转了，往这边转二去到一是不是要往逆时针方向转？转四十，那是不是就是三幺五？ 减去四十就为二到一的横向？反之， h 到二为多少？ h 到二你就得反向一百八，那么就是一百三十五度。 好， h 到二为一百三十五度，那么看我是不是 继续可以逆时针转这个四十度是不是就来到了一到二？所以继续减四十度就去到了一到二的横向？做题一定不要看 底角，这么大的角怎么才四十度？做题一定要看真相，看条件，千万不要去看抽象的图形，因为我们最终求的就是个横向。明白没有？好，接着下一道题， 起飞点位于一点 e s 方向九十米。还是那一步，先把起飞点的位置给它标出来，标注在原始图形上边。起飞点位于一点 e s， e s 是 多少？一百三十五。 位于一点一百三十五，那么就在这里。好，来看横向条件角 h 一 五，同样的，取中间这个数字，它是作为假角的点， h 一 五为四十度，那么假角就在这个位置， 哪个在中间，夹角就在哪里。来看，起飞点位于一点 e s 方向， 起飞点在一点的一百三十五度。好，同样的， h 到一为多少？是不是得反向？就是三百一十五， 我们来看，那是不是我逆时针回转四十度，逆时针回转四十度，是不是就得减四十， 然后就等于五到一的横向反之一到 h 幺三五，然后 这里四十度的夹角，这里是不是垂直角加起来总共是一百三十度？然后我直接一到 h 转夹角四十度，再转这个内角九十度，是不是就直接去到了一到二的航向？一百三十五，减去一百三十度，一到二是不是就为五度？ 简不简单，对吧？我还不用去到一到五了，我直接往一到二方向直接转。好，再看下一道题来。起飞点位于五点 s w 方向九十米， s w 多少？二百二十五度 该干嘛？第一件事情永远都是先把起飞点位置大概的标注在图形上边。 h 点位于五点 s w， 那 么 h 点大概就在这个位置，虚线连接起来， h 连接一好看方向条件 角 h 五一为四十度，我讲过直接取中间的数字，他就是顶点，是夹角所在的位置，那么 h 五一为四十度的夹角，那么四十度的夹角就在这里。好， h 点在五点的 sw 方向，二百二十五度，五到 h， 那 就是二百二十五度，然后把这个夹角转过去，就等于五到一的横向。 二百二十五顺时针，这是不是顺时针加四十度，二百二十五加四十，那么五到一的横向就等于多少？二百六十五度， 五到一的横向就过去了，然后再顺时针加九十，就等于一到二的横向了吗？那么以上呢，就是 关于假角条件的一个总结教学视频，同学们好好学习，很多同学我发现了，连这是什么东西都不知道，这都是我们那个时候六七年前所玩剩下的东西，现在为什么就那么难，一定要学会，学会了才是自己的下课。
3043迪迦教官

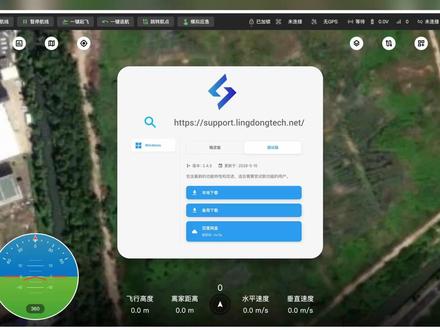

01:51查看AI文稿AI文稿灵动地面站 v 二点四三版本新增了循环起始点和结束点的设置功能，支持自由指定循环区间。有了这个功能，带空域限制和航线循环的考试难题就能轻松解决。 观察图中例题，这道考题有明确的空域限制要求，无人机不能由起飞点直飞任务航点一，须由起飞点先向东南方平飞一百五十米，再向西南平飞一百米，才能到达任务航线的航点一，然后正式开始任务航线。 具体操作步骤如下，首先绘制好基本图案，完成航线旋转，航线平移后， 打开相对坐标编辑器，以航点一为精准点绘制成进场绕飞航线。 航线绘制成后，打开局设置设置循环行为， 循环起始点设为航点二，循环结束点设为航点五。设置后，起始点和结束点之间会出现一条绿色虚线，直观标记出循环区间，最后上传航线，一键起飞，开始航线 完成进场飞行后，就会自动在航点二至航点五的区间内按照设定次数循环飞行，完美适配考题要求。 如需要下载软件，请关注中山灵动科技公众号，点击技术支持，选择教程中心，进入教程网站，找到 c a c 非控栏目，点开地面站，就能一键下载最新版本灵动地面站。
413中山凌动科技
00:24查看AI文稿AI文稿地面站一百套全国考试真题，但答案我已经做出来了，估计很多人都想要题目没有水印，干净整洁，包括这个排版是很有序的，从简单入门。呃，进阶 专治那些零散刷题的，那里一道那里一套，没有形成肌肉记忆。现在十二点了，我要睡觉了。喜欢的可以加个关注哈哈哈。
1017李仔考无人机
05:31查看AI文稿AI文稿我真的是服了，几乎一模一样的题，还能挂掉三分之二，这是不是没给我点关注呀？来看一下五月二十九号甘肃临沂这道考试题，今天刚出炉的 来看，避让点高度一百一十米，这里蓝天东十五度，这里给的是提卡出行二点的经纬度，我们再来对比一下，五月二十五号重庆零二做到考试升级，避让点高度八十米，这里给的是蓝天东十度，然后换了个避让点的经纬度，告诉我还有其他的区别没有？ 挂了三分证，气人不？来看一下五月二十九号甘肃临沂这道地面战考试真题，这条件我都能把它背下来，图形六边形，边长三百米。 接着我们重点来看避让点条件，做避让点题的思路两大核心，第一， 起飞点到避让点，避让点到图形猛行点的方位正视图，给它画在草稿纸上面，方便我们后续画好原始图后进行反推。第二大重点，那么就是把变换后的各点给它分别标注在图形上边和条件上边来看， 起飞后需向 n e 方向飞行五百米，到达避让点再执行航线任务。 n e 方向是多少？东北方向四十五度，距离五百米，来在正数上边，我们给他画标准一点，往东北方向画好，到达避让点四十五度，距离五百米。 那么避让点在软件上面是不是只能用一点来代替啊？好，那么一点就是避让点，接着我们来看一点，充当了避让点，那么图形上面的各行点，那是不是就得加一，一乘了二，二乘了三，以此类推，分别加一 七。好在这里第一个细节出来了，那么如果说在七点直接像我们网上一样点击自动闭合，那么七点就会去连接避让点一点，这不符合罗家图形的还没闭合，所以说还得手动生成一个八点来完成图形闭合。 好，那么我们接着来重点看这个条件，这就是导致挂科的重点条件比较绕，提卡图形一号点位于避让点 n w 方向距离四百米处，提卡图形的一点，那现在是不是就成了二点啊？因为你加一了，给他标上二点 避让点，那是不是就是一点 n w 方向为三百一十五度，距离四百米，那么转换出来是不是就等于一到二的横向为三百一十五度，画在正视图上边， 往西北方向画二点，三百一十五度，距离四百米。 好，正实图画完了，接着我们就来画原始图， h 到一随便画，然后把原始图形给它画下来。画下来过后，这个时候行点没有加一，就四个避让点还没有出现，我们直接来看横向条件， 提卡图形的二点位于提卡图形一点的南偏东十五度，这个时候行点没加一，就是二点位于一点南偏东十五度， 南偏东逆时针南一百八十度，减去十五度，那么就是一百六十五度，转化出来就是一到二为一百六十五度，直接将原始图进行航线旋转，旋转完了，细节来了， h 和 e 之间添加一个点，添加了点肯定为一，那么后续航点就自动加一了。接着回到方位正视图上面来看， 避让点一点到提卡图形的一点，也就是现在的二点为三百一十五度，方向，距离四百米，反之，那么避让点一点就位于二点的多少？东南方向一百三十五度，距离四百米。 b 档点搞定了。接着我们又来推 h 点， h 点到 b 档点一点为东北方向四十五度，距离五百米。那么反之，起飞点是不就位于一点的西南方向二百二十五度，距离五百米，不就搞定了吗？接着来看其他细节，特别是高度 一二三横点高度三十五米加一了过后，那是不是就成了二三四的高度为三十五米， 四五六的高度二十五米，加一的过后，是不是就是五六七的高度二十五米？在这里有细节，那么这个八点的高度得是多少呢？你要想和二点完成闭合，那么你在垂直上面也得完成闭合，所以说八点的高度也得是三十五米。 好，避让点高度为一百一十米，那么避让点就是几点，就是一点的高度为一百一十米，起飞点高度没有单独给，那么就同步起飞点高度也为一百一十米。 好，接下来循环执行要求给的是循环执行，那么只要我们完成了手动闭合，就满足循环执行的意思。最后 提卡图形二点经纬度。那么提卡图形二点的经纬度现在是不是已经变成了三点？直接去输入三点的经纬度，点击平移即可，在这里你千万不要去输入二点的经纬度。 同学们，两道题区别在哪？看一下，你说气人不下课？
1010迪迦教官
06:00查看AI文稿AI文稿下面给大家讲解一下这个华克尔最新的地面使用的教程。首先我们点击航点，然后我们点右边这三个小白杠，点新建航线确定， 然后我们在地图上双击出一点之后我们点开相对坐标编辑器，然后我们根据这个条件，我们假设做一个三角形啊，三角形，先首先做一个正北的三角形积分点，坐标点一说明，我们从一点往二点上面做，一到二等于九十度，一百二十米 撬，或者确定一百二十米，确定撬孔直接出来，然后坐标点二二到三，三百一十五度， 保存张力距离等于一百六十九点六八米，保存小灰色确定。然后三到四等于一百八十度，确定一百二十米 教会者确定。然后我们做出了一个这个朝向是正北的一个三角形，我们做完这个图形之后，然后首先我们第二步首先要旋转 这个横向，就相当于是这个我们给的条件啊，是二点在三点的一百二十度方向，那就相当于是三到二等于一百二，一百二加一百八等于三百度。 然后首先我们在这个位置往下滑，找到航线航向旋转坐标点，我们选择三点 参考选择二点，三到二等于一百二十度，确定那三到二就等于一百二十度，然后我们的这个二到三就等于三百对吧，看方位角三百对吧。 然后我们这个旋转完事之后，首先我们还要做第二个啊，我们需要定这个起飞点的这个经纬度， 但是我们条件中又给到了一个这个起飞点到三点四十米，然后角 h 三一为三十五度， 那首先我们先解决这个角， h 三一为三十五度，然后条件中又给了一个 h 点在三角形的内侧，然后我们根据这个三到一等于一百八十度来推 三到一等于一百八十度，然后我们顺加逆减省略减，它是一个逆时针，相当于我们用一百八减去三十五等于这个一百四十五， 相当于三点到 h 点等于一百四十五。然后我们鼠标单击一下三点，点击辅助做图，辅助线输入 一百四十五度确定，然后他就会出来一个无限延长的一个这么一条线，然后我们又又说了起飞点到三点四十米，然后我们还是点击三点辅助做图，辅助圆三十米 确定，然后就会发现在三点的出现了一个圆，然后我们鼠标点击这个交界处，好，他就出来一个五点，那这个五点就是我们的 h 点，然后我们再点单机这个五点， 然后起飞点设置设置航点五为起飞点，那这个时候我们的这个五点就被设置为了起飞点， 然后我们清除所有辅助线，那这个条件我们都已经做好了。之后我们开始设置这个起飞点的定位度， 我们还是点这个起飞点，设置基础设置高级设置航线平移，找到航线平移参考点起飞点，然后我们点击这个直接输入度分秒，我们这直接是给的这个 使劲织的经纬度啊，幺零六点 八二九九确定，然后是二九点六八零四确定，然后我们点击确定，然后就去找图， 好在这里我们鼠标放到这，把它放大，然后到这里啊，我们的这个 h 点都已经定位到我们这个条件中给的这个呃精准度了， 然后我们再看条件，条件中显示该等腰直角三角形横线高度为八十五米，八十五米，然后我们就点击 航线高度八十五覆盖所有，然后我们的这个边长已经算出来了，这个水平速度为五米每秒，然后我们点这个水平速度为五米每秒，然后垂直速度为二米每秒，覆 盖航程速度都要改，因为它总称为垂直速度二米每秒。好，然后我们的这个航线旋停一点，停留时间为三秒，后续各点停留时间依次增加两秒。那这个时候我们这个整个航线的旋停啊，就不能再用了，我们就可以直接在这改为三 覆盖，然后大家就可以看到啊，这全程时间都是三秒，对吧？然后我们这个就可以双击这进行更改，现在是二点对吧？二点，依次后续各点停留时间，一增加两秒，相当于二点是五秒确定，然后三点再增加两秒，那就是七秒确定，四点再增加， 那就是九秒确定，然后我们这个秒数也改完了，改完了之后我们就开始改下一个条件，停止转弯。停止转弯在哪啊？看到吗？转弯模式，点开它定点转弯跟斜道转弯，定点转弯也叫停止转弯，所以我们点击这个，然后是否循环执行闭合不循环任务结束后返航，我们找到啊， 完成动作返航，对吧？闭合不循环，对吧？把不闭合给改成闭合，然后循环行为不闭不循环。那我们整个这个题啊就已经都做完了。
289不会教的阳
07:51查看AI文稿AI文稿好，我们现在来以等边三角形来做一个站地面站这个新建航线，哎，这个随便编就可以， 随便编就不管它等边三角形，先给它画出来。我是做斜修的，要我去算我，我好难算哦。 一到二，二到三，然后这个三到四，哎，我靠三到四随便弄一个。先不闭合，然后我们找已知条件， 横线高度五十米，这是个等边三角形啊，然后该三角形的横线边长为一百米， 等边三角形一百米处水平速度六米每秒， 垂直速度三米每秒，横向为和位置要求两点到三点，横向 n 一。 这里你先说一下， n 一 就是东北四十五度， 转弯模式为协调转弯是否循环直行任务，航线闭合不循环任务完成后返航 起飞点经纬度，然后这些都是告诉你的经纬度，起飞点高度为航线高度。 好，现在这些已知的条件我们知道了啊，斜修就是现在我修一到二的啊，一到二的 他转到二九十度，然后就是一百米 啊，二到三，二到三就要就算了嘛，他就是从二开始在一直转转转， 这里转到转到二的平面呢，这就是二百七十度，然后还要往上算这个三角形，他是六等边三角形吗？他是六十度，就是二百七加 六十度就是三百三十度，三百三十度，然后一百米。好，下一步下一步就是三到四。 好，然后我就让它闭合三加四， 嗯，还是用这个相对坐标编辑器， 记住点一零度厘米覆盖覆盖坐标，点四添加好就闭合了。 好，下一步，下一步我们就是要，他不是说二到三的航线是， 嗯，东北四十五度吗？然后我现在要把二到三的航线要旋转一下，然后就是航线旋转 好，坐标点就是二点，这个是简单的，但是如果说这样记下来的话很容易忘记。然后就是他说的是已知条件是东北 n 一 嘛，就是东北四十五度，他说的好，四十五度确认，然后旋转啊，他是不是旋转了二到三四十五度，这里 好，然后我们现在旋转了就找加，找加就是什么意思？就是找他的起飞点和降落点，反弹点嘛，也就是好，我们也用坐标 相对坐标编辑器，然后他说是起飞点是位于两点的两百度啊，然后我就来找 相对坐标，就是两点，然后这里是两百度。回车两百度多少米呢？一百米处一百米， 然后就是覆盖，覆盖坐标点后面点好，然后就添加啊，那么这个 地名站就做完了啊，没做完，没做完还要填数，现在相当于大部分完了填数字。 他说的是航线高度为八十五米，那么起飞高度也给他搞到八十五米吧。覆盖，然后返航高度也是八十五米， 他说的是返航速度，这上面没说啊，但是他的是水平速度是六米每秒，水平速度六米每秒， 爬升速度就是他的垂直速度。垂直速度这上面说的是三米每秒，三米啊，下速速度也是三米每秒。 他说是任务航线闭合不循环，然后还有说是什么斜跳转弯，斜跳转弯他的话就是这里不是定点转弯哈，斜跳转弯他就是不不悬停了，他不到每个点就悬停， 然后再次改他的循环模式，不循环 任务完成后返航，这里要闭合，如果他先闭合，不循环闭合要选好，然后起一点返航。 好，现在基本上都完了。然后我们就改他的起飞点的坐标，坐标就是起飞点， 参考点，起飞点，然后他说的是经纬度一百一十七点五七三五， 这是平移吗？三十六点四四零一。 ok， 好， 确定 好，他已经移走了啊？他已经，现在我们就找到定位，找到他的起飞点 啊，地图太大了，缩小一点啊，他这一平移过来了，现在是彻底做完了啊，这道题啊，就这样。
6靖琪灰机
01:47查看AI文稿AI文稿hello， 我是 副教，这期视频带你学习地面站夹角逻辑掌握方法，轻松应对考试题目，记得点赞收藏！这道地面站我们很多学员第一次做的时候，六分钟内都没有做出来，就是因为把这个题想复杂了，只要思路打开，这个题其实还是相对比较简单的。首先看一下，这是一个等腰直角三角形， 这是直角两个四十五度，然后这个斜边是八十米，同时这个 h 点到一和到二的长度相等， h 一 二是一个等腰三角形，然后又告诉了一 h 二就是这个度数是三十度，我们通过三角形的内角和是一百八十度，然后等腰，所以这个角度和这个角度都是七十五度， 这个一三 h 是 一百零五度，然后这个是四十五度，所以这个大角一共是一百五十度。通过这个七十五度，然后这个角是一个直角，可以得出这个小角是十五度，这一百五十度，这是十五度，那么这个也是十五度， 所以三到 h 和三到二它们的距离相等，那么这个二 h 三形等幺三角形，它们的距离相等都是八十除以一点四一四。场地风向是东南风，然后三到一经历正右侧风，所以三到一是 四十五度，三到一四十五度，那么三到一顺时针旋转，一百零五度就是三到 h 的 方向，所以三到 h 就是一百五十度，五十六点五六米，这个时候我们就可以通过这个条件算出这个起飞点的位置，这个题就解出来了，今天的地面站知识点就分享到这里，跟着思路多练习几道题，很快就可以融会贯通，有不懂的地方可以留言提问我。
10:19查看AI文稿AI文稿好，今天我们来讲一下我们一个地面站的流程，拜街基础知识。 首先这个是横向角，这里有一个四方位图，八方位还偏角换算等知识，可以将这个图记一下， 特别是你要灵活去运用这个英文表示和中文表示的一个转换，你能快速地去 分析我们这个角度是多少度，比如说东北四十五，东南一百三十五，西南二百二十五，西北三百一十五等等。那偏角换算，这种加减不要弄错，那比如说 西偏北是十度，你就是数二百七加十，那北偏西呢？那其实是二百七减去十度，这二百六，这些都是比较基础的东西。 好，第二个知识点，那是促语这种三个比较基本的知识点加一个道，我们怎么去理解呢？我们可以简单示意一下， 那这是 h 点， h 点往一的方向走，假设是四十五度的情况下， 已知 h 往这方向走，我们可以统称为到 h 到 e， 那 如果它的表达方式还是想要用 h 到 e， 但是我们要用在位于处域来表示，怎么表示，它会表达为一点在 h 点的四十五度角，或者说一点位于簇于 h 点的四十五度角，都是同一同一个意思。后面有一个题目，大家可以简单做一下，这是一个式意图，可以代自己连理解一下。 这个顺加逆减顺时针，那就是为正的是加，我们可以在 下面图零可以看一下，顺时针是加逆时针值，就是减， 那原来是三百一十五。如果逆时针减，减下的就是二百二十五度顺时针，原来是四十五度，加下来加九十度，等于百三十五度，这是顺加逆减，那折反角一百八十度什么意思呢？你这四十五的度的对角就是 二百二十五度，它就是正负一百八，这里四十五度，那比如说比一百八小，你就直接加一百八就好了。 那如果是大于一百八，你本身现在就是二百二十五度，那最好是减一百八好算一点。那你要想加一百八也无所谓，只要你自己能换算换算能否过来。就这二百二十五加上一百八，再减去三百六还是四十五度 好，这里是我们的一个经纬度换算啊，就个别省份的各个考点它粗过这种啊。我们这有两种表达方式，一种是时进制度， 还有一种是度分秒啊，两种表达方式，那一种是这种表达方式，像没有数字加小数点，还有一种是它是度分秒，是分开的啊，散这种，那它的这种转换方式，首先就是把整数照抄啊。第二种就是把它的小数部分去乘以六十 得到的数字的整数，再去乘以六十得到的数字啊，它也可以 等于最好是约下来留个两位小数，或者说 type， 题目中让你全部留，那就全部留，一般是留留个两位的就够了，就两位的一个整数嘛，后面少数我们就不要了。度分秒的话，这边有一套公式啊，十斤之度等于度，加上 分除以六十秒，除以三千六百秒，最后得出来的数字全部相加，就得到了我们最后的一个结果啊，这可以大家自己理解一下啊。这里有一个比较 精准的啊， table 一 比较常见的一个换算公式，就是一米每秒和三三点六千米每小时，这个大家仔细理解一下，因为有些时候他不给你添切面钥匙，但是需要你得到你每秒的一个表达式，不要自己弄错了，直接填了三点六，那是不对的。 好，我们这边看一下，我们有个什么叫纬度，什么叫经度，当我们数字小于九十的时候是纬度，当数字小于一百八的时候是经度。经度风，东经和西经纬度风，北纬和南纬，可以理解一下。 好，这边就是一个题目，上面是我们的一个案例啊，那 a 在 b 的 s 方向能等于 b 到 a 等于一百八，这是一个等式。那这里如果是一点在二点的 s 方向，其实就是二点到一点为一百八十度，这 s 为方位啊， 那代入下面的练习，大家可以自己做一下啊，你可以暂停一下这个视频， 我现在要开始讲答案了，练习的这个二点位于一点的 n e 方向，我们先拆开来看，二点位于 n e， 其是一到二，对不对？一到二的 n e 方向， n e 是 多少一个？你就想 n 是 北， e 是 东，北和东是四十五度，也就说一到二等于四十五度。那三点在一点的 s w 方向， 三点在一点 s w， 也就是一到三 s w， 南和西，南和西是二百二十五度，也就是说一到三是二百二十五度， 二减除以四啊，那也就四到二 s e s 南和东一百三十五啊，也就是说四点到二点，等一百三十五度，看一下自己做的答案后对不对？ 好，这边是我们常见的八大图形啊，后面我会再截一段视频，好，放在这里，只是来跟你讲解如何去绘制这个八大图形，通过我们的软件，用哪些快捷方案方法，或者说比较方便的 思路去画出我们的一个图形。好，这是我们的三角函数 刻度，三角函数它的比例啊，它的角度啊，还有根号二，根号三的比值，建议大家都有一所了解啊，这些都需要背下来的，那这是术语比较重要的，如果这些东西不懂的话，后面主题会很吃力， 因为他比如给你一个三十度，给你一个一和二的比值，那你的根号三你是完全能去对应出来的，他给了你个三十度，给了一个直角，那他就是六十度，几个一边二比靠三的一个图形，三十度三六九嘛，三六九的一个特殊三角形，他给了。你这里假设是给了三十， 那二号是多少？六十对不对？那这边是多少？六十对就是三十去乘以根号三， 那根号三就是多少，一点七三二。那记电脑给的计算机我们是允许使用的，到时候可以通过这个快速计算出来我们这条边的一个长度，那相对应的其他的凑三角形也是这种思路啊，它给你一条边去求边长， 求其他边的边长，斜边的边长，给你一个角度，让你去获得其他角度。 好，这是我们一个灵动地面站的一个整体做题思路。一开始我们新建一个起始点，以及双击创建一个 e 点位置啊，再我们做一个正北图形，以及哎，通过移动旋转再去调整 h 点的位置啊，再去设置我们的一个参数，还有些经纬度， 还有一个检查啊，对，还一些单独设置，那这里要重点讲一下，我们的移动旋转盒 选 h 点，它们不是固定的，那像我们后面遇到有一些属于基础梯离的话，都是固定的，但是如果后面与喷到些提高体提高板块里面有些特殊挺胸，比如像我们的沿插线的题，相反题，还有角度题， 它们是可以先通过题目中的条件快速定促 h 点的位置，再去旋转图形，这样会更快，因为在正北图形里，什么叫正北图形？也就是说这图形长什么样，它的方位比较不变，它的几几条边很多都是零九十度一百八这种正角度，大家会好算一点 啊。后面大家做个做道题，可以碰到对这个流程，正如做一个大致流程的一个参考，先把你做前面基础题的时候，是完全按照这个流程走的。 好，这是我们整一个考点，一些比较重要的考点，大家可以眨眼来看一下，我也会简单讲一下，那比如像我们需要先要去寻找我们一个旋转条件，还有一个关于 h 点的与航线的一个条件 啊，注意我们经纬度啊，因为它有两种表达方式，有个换算，我们软件里可以直接换算。那当然如果他提出让你手动换算，你需要了解 好这扰力器，统一设置起飞高度、航点高度、水平、速度、垂直速度的数据填写，但主要是做一个单位的换算啊，其他没什么转弯方式，看题目中给你什么你就填什么，这个没有什么好质疑的。 好循环次数，那我们题目中给几次就这几次，那如果是执行次数的话，循环次数要减一啊，这个大家稍微注意一下， 那是否闭合，那容县软件装它是一个假闭合。什么叫假闭合？因为它的比如说四点到一点它闭合，它是不会轻增一个五点出来的，也就一点上面没有五点，那需要学员自己最后完成闭合， 需要你们将五点创造出来，因为我有些考官可能会不认你这个假闭合，他不认为这个是完全闭合上，所以我们避免考官以这来挑刺，所以我们自己再去清增一个点，这个点可以根据图形最后闭合去得到，也可以通过啊，我们将点 覆盖到一点上，虚拖动，后面都会有所假保。行现在不太作为考点啊，那主要是 h 点上增加一个一点，保留 h 到一的航线， 那返航是最多考的。那就在完成图形闭合后，我们是新增了，比如说一点上面新增的第五个点，要赞成五点飞回起飞点，切飞点，一般是飞回起飞点，如果他跟你说啊，我不要飞回切飞点，我要回到其他点位上，那你就根据他来，他说什么就是什么。 好，这是一道例题啊，比较基础的例题啊，那可以根据我们之前的知识来做一下，那后面也会有我们的答案，大家可以看一下。

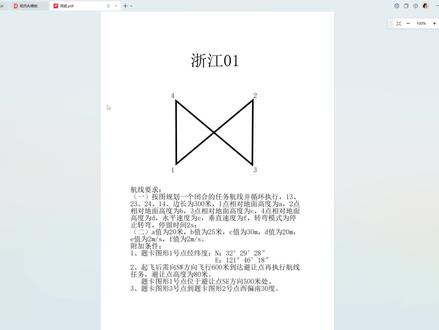

05:09查看AI文稿AI文稿大家好，欢迎来到本期地面战教学，今天的题型是一个避让点条件的题型，也是近期各个考点高频的考试题型。 先看图形，一三二四构成一个边长为三百米的正方形，一点高度为二十二点，高度为二十五，三点高度为三十四点，高度为二十 水平，速度和垂直速度都为两米每秒，给的是一点的经纬度。起飞后向 s w 方向飞行六百米到达避让点，避让点高度为八十 一点，位于避让点 s e 方向五百米，三点到二点西偏南三十度，图形闭合并循环直行好行驶完过后来会制图形，首先我们先会制一个边长为三百的正方形， 正方形复制出来过后，我们将二三点进行一个调换好，就得到了我们题上的图形。接下来我们来做横向旋转，三点到二点为西偏南三十度，也就是三到二为二百四十度。 横向旋转做完过后，我们来做避让点和起飞点，一点位于避让点 s 一 方向五百米，也就是说一点位于避让点的一百三十五度方向五百米，那么避让点就以一点为坐标，三百一十五度 插入一个 h 点就会生成我们的避让点。 起飞后需向 s w 方向飞行六百米到达避让点，那么我们的起飞点相对于避让点来讲就在四十五度方向六百米。 好，避让点和起飞点做完过后，我们来做航线的参数设置， 航线高度同样二十米，设 速度两米， 停止转弯停留时间两秒， 闭合并循环执行。 下一步我们来改单个航点的航线高度，二点二十五米，三点三十米， 避让点高度为八十米， 在这我们的避让点为一点，原二点和三点分别是现在的三点和四点。 最后我们来做航线平移，给的是一点的进五度，那么我们这个航线平移的参考点就要选择二点 啊，做完过后我们来检查一下我们的条件对不对。首先起飞后需向 s w 方向飞行六百米，起飞点到一点也是 b 档，点为 s w 方向六百米， 避让点到一点，避让点到一点，一百三十五度方向五百米，三点到二点，西偏南三十度，三点到二点，西偏南三十度， 一点二十米，二点二十五，三点三十四点二十二十二十五，三十二十，避让点高度八十。 好，最后我们来看水平速度、垂直速度以及选定时间均为两 两米以及两秒循环闭合。好，检查完没问题过后我们这个题就会做完毕。
04:14查看AI文稿AI文稿大家好，我是小药，今天呢咱们开始咱们这个地面站的啊，第一节啊地面站是什么？地面站呢是由咱们在电脑端啊，规划好路线航迹之后呢，让咱们飞机上航线，让飞机呢自主去飞行的一个过程，这个模拟的就是咱们学员一个呃自己自主规划航线的啊，一个能力。 下面呢开始咱们今天第一个章节啊，地面站好，大家首先看这个，咱们这个叫什么呢？叫做航向图像，咱们汽车在地面开的话，对不对？咱们只需要往大部分的什么呢，正东正西，正南正北啊，左转右转就可以了，但是飞机呢，在空中飞行的时候， 必须要啊，非常精准的一个航向啊，以至于到用文字无法表达，只能用小数点啊，甚至小数数据去表达。大家看这个，咱们这个是默认是什么呢？ 上北下南，左西右东啊， n、 e、 s、 w， 然后顺时针旋转角度是越来越大的， n 代表就是零度， e 代表就是九十度， s 代表就是一百八十度， w 呢就是代表二百七十度，大家可以看到咱们顺时针旋转角度是越来越大的啊，首先咱们做地面站，这个航向这个关系啊，这个是最基本的，大家一定要明白啊，把这个搞清楚。 好，这个短袖之后呢，给大家讲一下咱们这个地面站啊，到底是怎么去用的，怎么去做的。首先呢在这里大家记住一个顺口溜，叫什么呢？顺加逆减。 好，这咱们今天第一个小知识点，顺加逆减，一定要记住了，大家可以看到咱们顺时针旋转啊，是越来越大的，因为只有加正数才会变大，逆时针旋转呢，它数相对来说呢是越来越小的，对吧？在这里给大家说一下啊，大家看一下， 大家看这个，此时呢我们一号点啊，他选举的，他是为这个中心坐标，然后假设呢这个角度是四十五度， 那这个二他是在一的什么方位呢？这个怎么给大家表达出来呢？比如说我需要两点之间做一个飞机的无人机物流啊，从 a 点放到 b 点，对不对？你怎么飞过去呢？好，现在呢，一和二的之间这个夹角，横向之间这个夹角啊是四十五度啊，那这个怎么表示呢？就是 一到二的横向是四十五度，这就是一到二的横向就是四十五度啊，就是这样去表的就一到二啊。然后大家这个明白之后呢，咱们看下边的内容， 这是一到二是四十五，那如果说我从二往一飞回来之后，那怎么办呢？那是多少呢？ 首先这里是什么呢？一到二等于四十五度，这是咱们去的时候啊，横向是四十五度，对不对？那如果咱们往回回来的话，是不是调转一百八十度，就跟咱们汽车开车一样啊？比如说现在你往正东走对不对？你往左掉头啊？ 是不是？掉到一百八？其实上也可以往右，但是马路上是不允许的，对不对？就是往左掉头和往右掉头是一样的。好，现在呢，那我往回走，那就是这样，他的方向就是这样，对不对？如果说咱们要顺时针旋转的话，你看咱们转到一百八，是不是顺时针加一百八就行了啊？就是四十五加上一百八，那二到一呢？就等于四十五， 等于二百二十五度，好，一步算出来，那在这里有同学可能问了，那我顺时针我加，那我可以逆时针吗？当然可以了，大家看逆时针和顺时针有什么区别？ 看在这里的话，咱四十五度减去一百八十度，算出来可能是个负的，但在咱们电脑规划里边呢，不允许出现负数，那此时应该怎么办呢？再加一个三百六。 在这里同学有信心的同学可能就发现了，我这一步算出来，我这两步，因为我还得给他加个三百六，很麻烦，有没有什么技巧呢？当然是有了，看咱们，这是咱们下一讲第二个技巧，同一条直线啊， 好，这就是咱们今天讲第二个知识点，比一百八十度大的减去一百八，比一百八十度小的加一百八，比如说咱们这里一到二是四十五，对不对？那求反向的话，他是不是比一百八小，直接加一百八啊？你说咱们这样就出来了啊？那如果说这条航线比一百八那大呢？对不对？假设一到二啊，三百一十五， 如果你是三百一十五的话啊，你再去加一百八，是不是还减三百六啊？所以说直接让三百一十五减去一百八，是不是做出来了，对不对？以上呢，就是咱们今天讲的两个知识点啊，顺加逆减，还有同一条直线，求反方向啊，同学们，把这些整理一下啊，下课。
1298邢台CAAC无人机培训小贾教练🛸
04:44查看AI文稿AI文稿恭喜你刷到我，说明你的 c a、 c 要一把过。我是王大山，我们今天继续来做题，我们就做这个吧，贵州零一的五月二十六的真题，它就是个文字游戏，我们先把题目抄下来，好，题目抄下来了，我们看一下题，会换一个不闭合的任务航线，并不循环执行。 一三等于二三等于二，四等于一，四等于三百米。一高二十二，高二十五，三高三十四，高二十。水平速度，垂直速度，停止转弯停留两秒。附加条件，设置二点的坐标。第二个条件是避让点 h 向西偏南十五度，飞六百米，到避让点画坐标轴，从 h 出发， h 就是 中心 点，正西在这正南在这正西向南偏十五度，就是这个角十五度，正西二百七十度，那这个就是二百五十五度六百米，这里是避让点， 那避让点倒退回去就是二五五减幺八零等于七十五，七十五度六百米，这里是避让点到连续点的相对位置和距离，然后避让点高八十，这个也要圈出来。这个题考文字游戏的话，那这个避让点高八十米，那有没有可能就是说障碍物高八十米，那么我们飞到避让点必须要比八十米 要高一点，点八十一米，八十二米都行，我们弄个八十五米吧。一、位于避让点 s w 方向五百米，继续画作标准，位于避让点，那避让点就是中心点， s 是 这 w 是 这 s， w 是 这个方 向，这里就是一点 s w 是 二百二十五度五百米，那从一点倒退回去就是四十五度五百米，这个是一 一到避让点的相对位置。第三个附加条件，三到二是西偏南三十度，继续画坐标轴，三到二那三就是起始点，西是这里，南是这里，正西向南偏三十度，这个角就是三十度，这里是正西，是二七零度。逆时针转三十度就是二百四十度，这里是二号点， 意思就是三到二为二百四十度。好，说一下这个题怎么做。第一步，把图画出来，找到画图的信息，不闭合，一三二三二四一四等于三百， 还有一高二十二高二十五，三高四高，这些全部把它合起来作为第一步，把图画出来。好，第一步点出一点，然后是二点，二点是九十度三百米，三点是零度三百米， 四点是二七零度三百米，交换一下三的位置，改一下一二三四的横高一点高二十保存，二点，高二十五保存三点，三十保存 四点二十合存好不闭合。高度是这些图形也画出来了。第一步就做完了。第二步，旋转，根据三到二的横向为二百四十度，把图形旋转出来，找到旋转的按钮，一号点为三，二号点为二，沿北的夹角二百四十度，旋转，旋转 成功。第三步，我们找避让点，通过这个一到避让点的相对位置为四十五度五百米，把避让点画出来，再一到 h 点出一个点，相对点移动，精准点为二点，方位角为四十五度， 相对距离五百米，覆盖一号点，添加，这里就是避让点。第四步，再根据避让点到 h 点为七十五度六百米，把 h 点画出来，精准点为一，方位角为 七十五度，相对距离为六百米，覆盖起飞点，添加这个就是起飞点的位置，然后这里就有一个细节，我们改一下一号点的高度，避让点的高度为八十五，保存。那从避让点飞到二号点的时候呢？ 他会把高度降到二十，然后再飞过去，那这个就没有必要的那个实际意义了。所以我们在一号点到任务提示点之间还要加一个点，我们把这个二号点平移过去，这种点为三号点，方位角为零，相对距离零覆盖二号点。好，我们把这个二号点的高度也改一下，改成八十五，保存 好一号点，这里有障碍物的话，他就不会下降到二十米再飞到这里了，如果改协调转弯的话，他也有可能撞到这个一号点的必然物，所以我们保持八十五米飞到任务提示点，再下降到二十米开始任务就行了。还有就是起飞点的高度改成八十五米， 这个小细节就弄完了。最后就是简单的填空了，我们看一下填空的信息，这个二号点的坐标因为加了两个点，所以这个二号点就变成了四号点，我们根据四号点的坐标来平移就行。然后是不闭合任务防线，不循环， 水平速度，垂直速度，停止转弯停留两秒。好，填完这些这道题就做出来了，好，水平速度两米每秒，垂直速度两米每秒，停止转弯停留两秒，定点爬升，不循环直行。 最后四点精度是幺二幺四十六幺八，纬度是三十二二十九二八，平移成功。这道题其实有争议，但是这些争议呢， 最好是在第一时间考试的时候找考官问清楚，如果按照自己以为的那种方式作答的话呢，就要挂掉了，比如说他叫航线不闭合，那意思是图形画的不闭合，还是说画闭合了以后点把这个是否闭合 点成否？还有就是避让点，避让点的高度，它是避让点的真实高度，还是说避让点这里有一个障碍物要绕过这个高度，这个要在考试的时候问清楚。考官，好，这道题我就做完了，接下来就轮到你来做了，加油。
50王大山

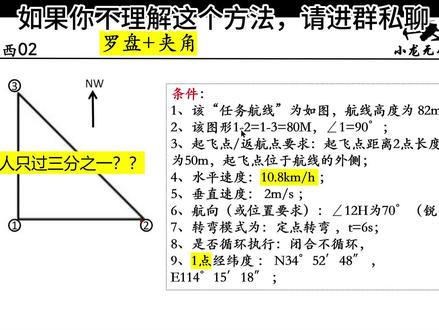

03:25查看AI文稿AI文稿利用点的代替法定位起飞点，你会吗？今天给大家带来的是五月二十六号山西零二的一个地面的正题，是罗盘加夹角的题目。 首先我们看图形，它是一个等腰直角三角形，一二等于一三等于八十米啊，并且它是一个顺时针走向，现在我们来开始画出这个图形，像等腰直角三角形，我们通常是用利用扇点法来开始画这图形，首先我们选择我们的夹角 负，他的历史上走向是负九十度，并且距离是八十米，然后点击生成一个正方形，这么一生出来之后，我们把我们这个三点给它删掉，我们的等腰直角三角形 就已经画出来了，现在我们用华科软件啊，继续画这个图形，一点随便点，同样利用夹角形式啊，负九十度 八十米，然后点击生成，然后同样是删除我们的三点。我们图形画出来之后，开始分析我们的旋转条件啊，以及起飞点要求。题目给的是罗盘指向，我们很明显一到三 跟这个罗盘指向是平行且同向，所以我们一到三就是三百一十五度旋转条件。然后再看我们的起飞点，角一二 h 等于七十度，并且起飞点位于图形的外侧 啊，很明显我们的起飞点大致在这大致在这个位置。如果说我们用常规的方法来定位起飞点，则需要图形旋转好之后，根据二到一的横向角来顺加逆减来定位我们的起飞点。今天我们不用这个方法， 我们用点的代替法来定位我们的起飞点。首先我们知道啊，我们角一二 h， 这个角是七十度，并且从一点走向二点，再走向 h 点，它是一个顺时针走向啊，所以我们 以二点为基本点，夹角形式七十度生成了一个额外的新的点，用这个点去代替我们的起飞点，旋转之后把这个代替的点删掉就可以了。现在我们来进行操作，首先我们先利用滑刻哎，我们先在二点的 七十度方向生成了一个新的点，我们以二点为基，重点选择夹角七十度十米插入一个新的点，插入的是五点，我们的五点就相当于我们的起飞点，我们的起飞点定位完之后再进行旋转 和从题目我们知道一到三是三百一十五度，从一到三是三百一十五度， 然后旋转，旋转好之后啊，点击我们的五点起飞点设置设置成起飞点，然后再把我们的五点给它删掉啊，这样子我们的起飞点就已经设置完毕了，现在用我们的领克，我们先把这个鼠标关机 点在二点上面，当二点亮起之后，我们以二点为加调，选择七十度五十米，生成了一个三点，代替我们起飞点之后，然后开始旋转，但这个时候我们一定要不要旋转错了，这个时候 我们的图形就不是一到三了，而是一到四，所以我们从一点到四点是三百一十五度， 旋转好之后，我们把起飞点移到三点之上，我们就以三点为基轴点，选择起飞点零度零米平移，然后把我们的三点给它删掉， 这样子我们的图形也是可以啊画出来的，紧接着就根据条件去修改我们的经纬度，注意一定是一点的经纬度，千万不能输错了。
