今天给大家看几个屋顶女儿墙的做法，先看图纸，有五个抛面，一二的区别就是二下边多了一块条板，三四的区别就是四下边多了一块条板， 五节点就是下边这块没有这段墙，然后就是抛面线，有这两个就够用。 然后就是描一下线条的范围线，这是一二节点，三四节点 这边是一二五， 有了路径线之后，选上这段线， 倒角抛面拾取一大样。三是同样的操作，倒角抛面拾取大样，这边也是同样 拾取一大样。它们之间的扣剪 可以先给他打通一下，还有就是和炮楼之间的扣剪，同样给他打通一下，然后就是五节点，这一块 他是多余的，直接给他去掉， 那这一圈的女儿墙就完事了。看一下它的模板面积，里面删掉，底面给它删掉， 一共有六百一十点二平方米。好，今天给大家分享到这里，感谢大家对果中三 d 建模算量的支持。
粉丝16.2万获赞54.1万
相关视频
01:32查看AI文稿AI文稿再给大家看一个阶行基础的做法，基础的台阶高度都是四百毫米，基础向上还有一米五高的短柱。在 cad 选上我们需要的线，复制一下，再给它粘贴到三 d， 接着进入样条线层级，选中外圈的线， 外圈线降下去四百毫米，然后再选内圈线 升起来四百毫米，此时基础三圈线的高差正好是四百毫米。 然后就是挤出基础台阶的高度四百毫米。 接着选上柱子线，线的标高和基础顶对齐，再挤出短柱，高度一千五百毫米。 垫层可以利用外圈台阶底部边界提取出线 线向外轮廓一百毫米，再给它挤出垫层的高度一百毫米。若需要计算混凝土体积，可以复制一个模型，再给所有的边界封个口，它便是混凝土模型。有了模型我们就可以随意提取模板面积和混凝土体积。
02:56查看AI文稿AI文稿今天给大家分享一个楼梯的做法，我们先把有用的线提取出来，柱子给出它的高度三千九， 两根梯柱高度幺九五零，柱子的标高给它降下去幺九五零，放在楼层的中间， 休息平台处的梯梁给他一个四百，高度降幺九五零，上边休息平台梯梁四百， 主梁给他一个九百。那剩下的就是塔布，随便给他一个高度一千五吧。 方向转过来，角度一定要放好，然后就是把它的走向要分明白哪边在哪边，把图纸漏出来，选上其中一跑， 给他放到位，不够长随便给他拉长。这边这个也是一样的操作， 先把角度给它放进去，那现在的两跑楼梯高度咱给它对好。剩下的就是切它的圆弧段，切圆弧段也容易， 我们可以用线 切完之后，随意给他一个挤出高度，这边一样的操作， 不要的给他圈起来，给个高度，这头选上塔布， 插几插掉，这头插几插掉，然后还有一块休息平台板， 也可以用线沿着它的中间位置给出一个板厚，这样一个标膏扣剪，给它打通一下， 看一下里边的扣件，它是非常的到位。好，今天给大家分享到这里，感谢大家对果中三 d 建模算量的支持。
00:24
04:30查看AI文稿AI文稿今天给大家分享一个盘扣架体的分布图，在三 d 中怎么做？先来一个矩形，长度五十，宽度五十，挤出一个立杆的高度，先给他对齐到角落， x 轴一百， y 轴给它走上一百。这根立杆可以作为边梁的回顶杆，因为边梁梁底管不允许和外架连接，要不外边立一排斜杆，要不就在梁的中间立一排站杆。 这根完事之后，向左边来一个六百，然后依次排布到这里，那九百不合适，你可以来一个一米二，具体根据现场的要求去做。 接着来， 像这边有点近，那也可以给他换成一米二，那像这个九百有点宽，那就做成一米二， 一定要让他符合现场 有点远，九百 到这里给他一个六百，最后一根立竿，他出去了肯定不行，那这里咱换一下九百的，换成一个一米二，然后呢？给他一个六百， 那这一排的排布就完事了，然后歪走，先给他一个六百，然后九百， 这一排很明显太近了，那这一排给他换成一米二，再一米二向前，这样感觉也是不太合理，那这边的第二排 也给他换成一千二，现在就合适了， 边上再给他一个六百，六百不合适，这排向前走三百，再来一排六百，这样可以 拉杆和立杆一样的操作。 x 向和 y 向一边来一排，其实和干活一样，总得比划比划，你才知道用多长的合适一排比划好了之后，那剩下的就是复制 x 向完了， y 向来一排六百，一米二九百， 一米二九百，再来一米二，一米二九百，一米二九百，这些都是重复的操作。那这一排 完事之后，第二排那你就可以复制立竿也是一样，你需要多长的？你可以把下边的两米五的立竿给他换个颜色，高度 需要多高的，你给他拉下来。边梁是回顶，那你选上 边上这些，一边一排，再给他向下拉一些好了。之后呢咱就可以统计数量，上面的立杆三百九十个， 回顶的短杆六十个，两米五的立杆 四百五十个啊，都是可以按照它的颜色去统计。回头呢我们导出 cad 这样的一个分布图，就可以通过手机发给任何一个工人去看。 做架体的时候，大家一定要去了解公司对架体的一个制度，还有工人干活的一个习惯， 不然的话你排半天工人不按照你这个去做，那又有什么意义？你报的量都对不上。
125国忠3D建模【施工算量】

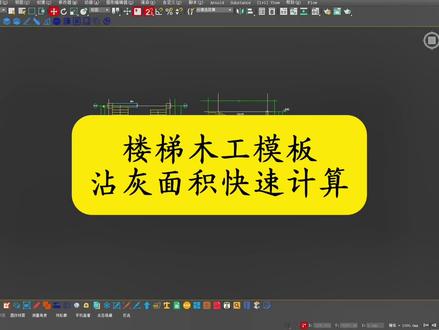

03:07查看AI文稿AI文稿像这样的楼梯，我们如何快速的计算出他的模板粘灰面积？先看他的塔布长度，这边幺六九零，这边同样幺六九零。然后就是对他的抛面进行描线， 描完之后给他的高度幺六九零。 上面这个也是同样的操作， 给他幺六九零，这两个完事之后给他转一下，放到位，下边这个放到这边，接着就是他的踢柱，踢梁， 梯柱的高度幺八五三，梯梁高度四百来一个，梯柱幺八五三，两个，三个，四个，梯梁四百， 修气平台板一百的灰厚。然后就是调整它们的标高，这边的修气平台 高度调整到位，这边的修气平台 调整到位。然后复制一个卡布 给他转一个九十度，放到位，不够宽调整一下。塔布有点长，高度 拉下来，长的地方切一下，多余的删掉，扣剪给他打通一下， 这两根柱子高度不对，拉下去，不需要的顶面删掉，底面删掉，这边 和柱子剪力墙有扣剪删掉，和上面梁有扣剪删掉。现在就是这个楼梯的模板模型， 给它分离面积标注一下，现在我们就可以去查看每一个构建的模板面积，它是非常的精准， 它的总面积五十点八一平方。好，今天给大家分享到这里，感谢大家对果中三 d 建模块量的支持。
108国忠3D建模【施工算量】
03:29查看AI文稿AI文稿今天带大家了解一下木工一个比较实用的软件三 d max。 这个软件我们不仅可以测量工程量，还可以制作木工模板，用于施工管理这一块。比方说我们这个框柱 模板制作完之后呢，我们还可以把它导出变成 cd 格式， 把它变成 cddwg 格式。我们就可以利用手机或者电脑 cd 快速看图 分别看出这个框柱的四块模板。怎样去配模。模板也是根据我们实际的制模情况。珠梁板之间都存在着扣减关系。比较高的这一块他是外膜， 其余的三块他是内膜，因为要减去板的厚度，所以内膜他是比较低的。模型做好之后，我们可以把框住的四块模板导出，变成 cddwg 格式。 变成 cd 格式之后，我们就可以随时随地利用手机或者电脑 cd 快速看图软件测量出这四块模板的详细数据。模板的长宽高以及两口的尺寸，我们在 cd 中都是可以测量出来。 我们也可以在 cd 中分别把这些模板的尺寸进行一个标注。 他每个位置的宽度是多少。我们这个框柱他是五百乘五百的柱， 然后铸模板的宽度，他是由两块五百三的模板和两块宽度是五百的模板组成。这个框柱 两口的宽度与高度我们都可以给他进行一个标注，减少我们之后再去测量的时间。 标注完之后，我们也可以打印成纸张图纸，方便一些不会使用 cd 软件测量的朋友。 每个部位我们都可以给他进行标注。在 cd 中，我们把模板的两口宽度和高度都给他标注好之后，再拿给工人去施工。 工人拿到这张模板图纸之后，完全可以利用这张图纸去配模板，大大减少了去计算的时间， 同时也减少了计算失误，浪费材料的情况。制作模板图对于劳务公司或者是木工班主都有着很强大的帮助。 标注完之后，我们可以在模板图纸的下方给他一个文字说明，就是说配完模板之后，我们得知道这些模板他是用在哪里的。框注同样的方法，简历强也可以做成这样的模板图纸。 首先还是需要我们在三 d 中把简历墙的模型做出来。模型做出来之后，测量工程量的同时，我们还可以做模板图纸。喜欢的朋友双击加关注。
2140国忠3D建模【施工算量】
06:47

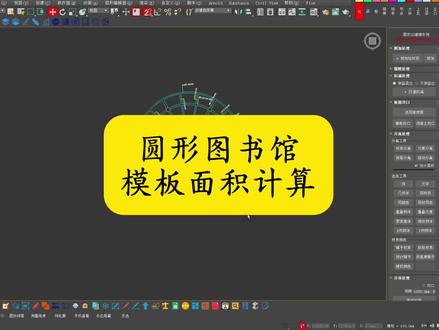

03:59查看AI文稿AI文稿今天给大家分享一下这种类型的图纸，如何快速的计算他的模板粘灰面积。首先还是他的柱子，给出他的层高四千五百毫米，接着把不需要的梁线 给他冻结，剩下的斜梁线给他炸开，四到圆梁，我们可以利用画圆的方式给他画四个圆， 里边的小圆，给它挤出量高七百，量宽两百四。第二圈挤出量高，给出量宽， 第三圈挤出量高，量宽三百。外边一圈量高六百， 量宽两百四。接着做斜量，这些主量都是九百量，选上他的线， 给出他的量高九百，剩下的这些量线都是五百。量完之后接下来就是调整 异形图纸，一般他都比较烂，图纸很多地方他是不到位的，像这里那咱就让他往里钻一些， 主梁这块要长出去， 因为边梁是六百，他是九百， 不到位的小梁都给它调整一下 好了，调整完之后 扣剪给它打通，多余的梁顶面拉下去，这些都是不要的。 然后把它的顶面删掉，所有的边界选上，减去外邦和洞口，给它降一个板厚，模板封口， 柱子底面给它删掉。现在我们就可以看它的总面积， 总面积六百九十五平方。今天给大家分享到这里，感谢大家对果种三 d 建模算量的支持。

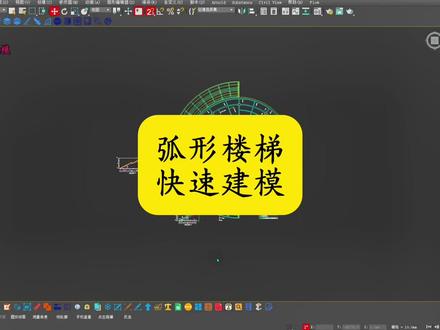

02:28查看AI文稿AI文稿当我们遇到这样的楼梯，是不是感觉无从下手，不知道该怎么做？他的塔布是圆的，梁也是圆的，还有很多折梁， 只要你的建模思路正确，做起来也非常容易。先准备三条线，第一条线外弧内弧线都可以，准备一条， 第二条线，塔布线，第三条线折梁线，接着就是选上弧线。倒角泡面拾取塔布线， 塔布出来之后可以先隐藏一下，然后还是这根圆弧线。倒角泡面拾取折梁线， 折梁出来之后是整体的，那我们就给他切，沿着折梁线可以慢一点， 都给他切上， 切完之后没用的直接删掉。 那剩下的就是咱的折梁，折梁的高度我们可以后期随意调，然后把咱做好的塔布放出来，还有柱子，给他一个高度， 高起来的柱子咱给他拉下去，让他和塔布顶面对齐。 这些调整好之后，扣剪给它打通，我们看一下 里面删掉它的扣剪是非常到位的。 好，今天给大家分享到这里，感谢大家对果中三 d 建模算量的支持。
