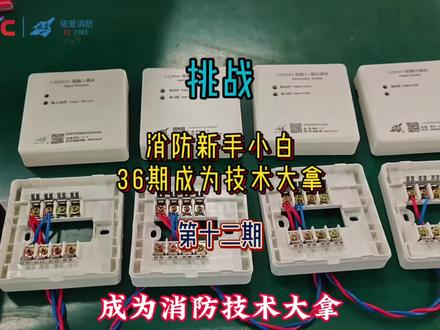

02:24查看AI文稿AI文稿消防新手小白挑战三十六期，成为消防技术大拿第十二期 e i 各模块接线教学 e i 常用模块的接线方法 我们可以看到这边是九零三幺型输入模块、九零四幺型输入输出模块、九零四三型输入输出模块以及九零四七型输出模块，我们通常称为单输入模块、输入输出模块以及广播模块。单输入模块我们通常用于接 水流指示器、信号阀、压力开关等一些现场需要反馈给主机的一些监管信号等。它的接线方法是， 一二接信号总线，三四接现场反馈。注意这里反馈是无源反馈。九零四幺型输入输出模块，它是一个有源模块，通常用于接现场的分阀、强切等一些有源控制的设备。 这边接 e r 信号总线，三四是现场反馈，下面的 e r 是 给现场的输出接线，下面的 e r 是 接现场的控制设备。 九零四三型输入输出模块，它是一个无源模块，通常用于接现场的电梯、卷帘门、应急照明等一些无源动作的。它也可以通过 控制二十四伏的方式来控制现场的有缘设备。他的接线方法是一二信号，三四是反馈，下面的一二是一组常开端，二三是一组常闭端，中间是公共端子。现场是需要控制有缘大电流设备的话，我们可以通过控制二十四伏的方式来控制现场的有缘设备。 九零四七型输出模块也称为广播模块，是用于控制广播，我们可以看他的接线方法，一二是信号，上面的三和下面的三是用于接 广播主机的音频线，上面的四和下面的四是用于接现场的音箱线。当我们编程调试完过后，我们可以进行测试联动，我们可以看到他的这个动作模块 已经输出，动作灯已经常亮，则证明此模块已经处于动作的状态。四七型输出模块就是广播模块，它是和声光 广播交替动作，由于这里声光我们只设了一个光模式，所以它没有发出声音。
564依爱消防北京办
02:08查看AI文稿AI文稿消防新手小白挑战三十六期，成为消防技术大拿第三十三期 e i 六幺二六协议转换器使用方法，今天主要讲解一下 e i 九千系列增加六二六主机上如何设置。首先点下菜单，然后选择系统设置， 里面有一个网络设置是正常联网的去填就可以，然后看版本的正常选八千，这主要是一些联网设置，然后咱们摁 f 二选择到其他通信，然后我们主机这块六二六主要是一个二三二协议，咱们正常就是把它打开， 他有可能是默认的关闭摁一，然后他这个这个二三二协议，咱们选择远程通信协议一， 然后波特率正常，咱就默认九六零零，远程记号咱正常填零零一，企业版本一定要要默认为这个选择为一，发现系列控制版本，然后按确认，这样主机上的设置就设置完成了。 现在咱看一下内部接线，主机上是有三个端子，是 r、 叉 d、 劈叉 d 和 g n d 就是 收发 d， 然后咱们主要用它这个自带的这个串口线，然后它可以通过这个叫这个引针，它里头是有这个 序号了，一二三四五六七八九，咱们主要用到的是二三五这个线的。二其实是收正常，咱就要接到咱们的这个 t 叉 d 上啊，三就是发接到咱们这个二叉 d 上，然后五就是 d 正常接就可以，咱们要接到这个 六二六协议的控制器端，然后给他插上，然后就可以了。然后但是这块需要一个二十四伏，可以正常在主机这侧引个二十四伏，分正负极， 这样就可以了，然后这样之后正常测试，我们的是输出一个二三二协议，但是我们现在有的项目，他用那个四八五协议，然后正常就从网上踩一个二三二的四八五协议的一个转换模块，正常就可以了。
62依爱消防北京办

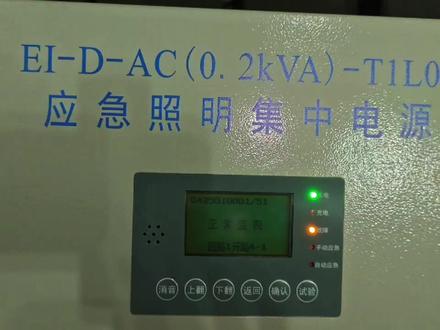

01:15查看AI文稿AI文稿大家好，今天为大家讲解 e i 杠 d 杠 a c 零点二千伏安 t e l 零型集中电源联网匹配电阻如何设置。 我们打开集中电源内部可以看到此处为看联网的接线端子。看联网是需要手拉手进行通讯的，这里有两个看端，分别为看一和看二。我们在接线的时候优先选择看一主路进行通讯， 它下面有一个匹配电阻的拨码开关。在看联网的线路当中，我们是需要将首尾的 匹配电阻给插上，然后中间的匹配电阻全部去除。由于这里是匹配电阻的拨片开关，我们只需要将 拨片开关给拨到开或者关的位置。在手拉手的联网线路当中，由于控制器出厂自带匹配电阻，所以我们只需要将最末端的匹配电阻给拨到开的位置，中间的全部给拨到关的位置。此设置方法适用于 一台应急照明控制器带了一条手拉手线路的集中电源。
01:31查看AI文稿AI文稿第一步是自检，嗯，控制方式，自检确认。 控制方式，手当前处于自动状态，切换至手动状态，确认 当前处于手动状态，通过手动模拟火警，是按这个一键启动， 是这个指示灯闪烁，照明灯强亮，控制器收到，收到反馈信息，然后复位。 控制方式，自动通过手报按钮， 然后触碰，触碰这个应急照明控制器，这个指示灯闪烁，照明灯常亮， 控制器收到反馈信息， 然后再复位这个用这个用钥匙复位手包按钮，然后再复位，主机操作完毕。
166华筑消防周老师
04:39
02:06查看AI文稿AI文稿今天给大家介绍一款我们业八六零二 l 应急照明控制器， 这款控制器一般用于小项目比较多，因为便于调试。首先我们看一下里面的接线端子，呃，这是干接点，一共四组，上面写着这是这是一二三四，这个一共四组干接点， 然后这个根接点一般可以用我们的八零四三或者九零四三五二模块来控制，然后这个是联网端子，联网端子一般是连接我们集中电源箱的， 分为四八五 a， 四八五 b， 这个接线的时候一定要注意 a 和 b 不 能接反， 然后接下，接好之后我们进入设置，然后有一个电源检测， 然后根据我们现场一共多少集中电源箱，一共多少回路板，然后我们设置这个回路板， 比如说我们先进入一号，然后这里有个检测，给它输入一给它打开，然后点一下号，然后输入，根据现场这是零一号，然后楼号分区给它设置完成。 二号回路板也是一样的，这个根据现场实际回路板数量来设置。 这个设置完成后进入这个编程，有个根据点编程，然后一号根据点，我们接的是一号根据点，就设置一号根据点，然后有楼号分区，然后还有那个控制方式，这个可以选择， 然后设置完之后，我们主机按一下复位， 然后这个就调试完成了。

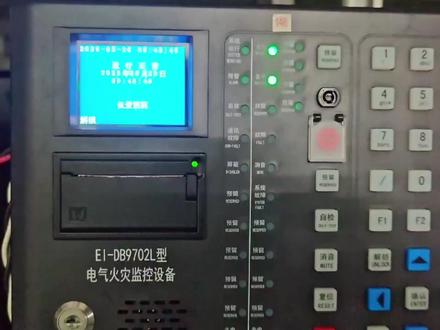

01:51查看AI文稿AI文稿大家好，今天为大家讲解九七零 r l 型电气火灾监控主机的调试步骤。首先我们需要看它的内部接线， 从最上面开始依次为看联网的接线端子， s 一 正、 s 一 负、 s 二正、 s 二负为两组回路总线的接线端子，最下面这一组是二十四伏的接线端子。当我们接线完成过后，我们需要对现场的部件进行编程，首先我们需要输入密码， 我们可以进入测试界面来进行部件统计，统计出来过后我们按自动编程也可以完成编程，我们在这个编程里面同样也可以进行编程，我们需要看现场是接的什么部件，就比如说一路剩余电流，我们选这个就可以， 如果是一电一电一电一文，我们选择第二个，如果是八路剩余电流，我们选择第三个，这个就是根据现场的实际的部件，然后进行编程，我们来编一个一电一文探测器，我们输入回路地址，需要输入楼号、层号，然后房间号、 分区电流通道，通道的报警等级我们根据可以根据现场实际的等级去对应去选择，这边是一到八， 我们如果他有的通道没接的话，我们可以把它设成零零就是代表没接，没接的话他就不会向主机进行报警。 我们编程完成过后按确认，然后进行复位。

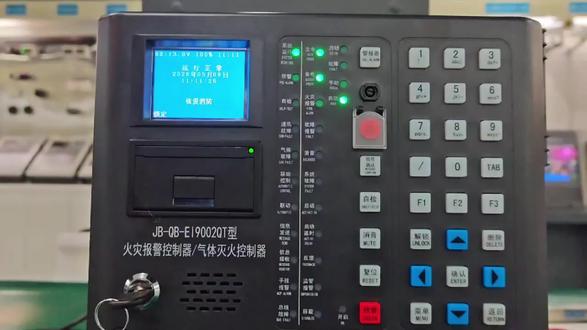

04:51查看AI文稿AI文稿大家好，今天为大家分享九零零二 q t 型气体灭火控制器的调试步骤。首先我们来看它的内部接线， 这边对应的是看 h 看 l 联网的接线端子，下面对应是 s 一 正， s 一 负， s 二正、 s 二负，它两组回路线的接线端子，最下面这两个是二十四伏的接线端子， 我们来看这边它对应的是喷洒正，喷洒负还有反馈，我们气体的钢瓶是直接拉一根直起线到钢瓶的电磁阀上，然后对应钢瓶有一个反馈线是直接接到这里， 然后这边对应的两个是多线的启动端子，我们来看它的编程。 首先我们需要输入密码进入测试界面，在测试界面有一个不间统计，我们对应接的是哪一个回路，我们就统计哪一个回路， 我们可以看到这里总数是八个，可以根据这个总数，然后对一下现场的 实际安装的部件，如果能对应的上的话，就证明全部带上了，如果他没有带上，我们到现场需要检查一下是不是接线没接好，或者是嗯部件没有卡紧， 我们看这里他提示没有重地址。这里有一个是自动编程，我们可以进行自动编程操作，它编程完成过后控制器会有一个重启。 我们再看一下气体编程，气体编程就是变钢瓶的，在编程里面有一个 编程漆面分区， 在这里面我们与前面的楼号层号进行相对应 分区也一样，相对应动作关系，动作关系我们可以根据钢瓶的动作关系或者是本分区起啊，或者是一烟一温复合进行启动， 在这里面我们编一个，呃，可以本分区启动的吧？启动延时，启动延时，正常的情况下我们是有一个三十秒的延迟，我们设置三十就可以了，然后按照确定 就编程完成了，然后编程完成过后，我们需要复位一下， 当复位成功过后，我们可以对现场的部件进行测试，看它联动是否有问题，我们进行模拟报警， 我们可以看到现场的模块和声光都已都已经动作。 这里有一点需要注意的是，刚刚动作的时候我这边钢瓶没有启动，没有启动是因为它在手动，我们需要把这个气面分区把它调到自动上面。 调到自动是怎么操作的呢？我们来看一下， 我们在设置界面啊，有一个有一个气灭分区，手自动设置，我们把它改成自动，然后按确认，当设置成功过以后，我们这边就变成了自动，它就可以自动联动了， 我们也可以手动试一下，启动过后它有一个三十秒的延迟， 当气灭三十秒延迟过后，主机发出启动命令来启动现场的电磁阀。

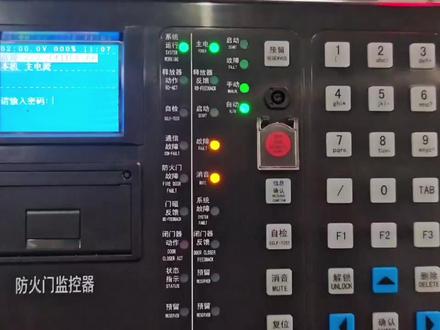

02:48查看AI文稿AI文稿大家好，今天为大家分享九三零零 l 型防火门监控主机的调试步骤。 首先我们来看它的内部接线，它的内部从开关电源，这边是二百二的主电输入，这边是背电电池部分，下面是主电开关，上面是背电开关。 好，上面的接线端子依次为看 h 看 l 联网的接线端子， s 一 正、 s 二正、 s 一 负、 s 二负，分别为回路总线的接线端子，下面是二十四伏的接线端子。 我们接线完成过后，我们需要对现场的部件进行编程，首先我们需要输入密码进入测试界面，然后我们可以利用部件统计这个功能，然后进行统计，注意这里的输入回路，我们接到哪个回路就输入哪个回路就可以了。 呃，我现场实际接了一个联动闭门器和一个门磁开关，这个输出时就是联动闭门器，当它提示这里无重地址过后，我们就可以按四自动编程，编程成功过后，空气会有一个重启的过程， 当我们编程完成过后，我们可以看到主机上爆了一个长闭门的故障。长闭门故障是因为什么原因引起的呢？ 我们可以看到这个是门磁开关，是装在我们的长闭门上面的，由于下这里下面应该有一个磁铁部分，因为我测试没有装磁铁，所以它显示了一个动作信息。如果在现场 长闭门在打开的情况下，它首先会报一个长闭门，打开长闭门打开它，过了一段时间，如果你没有把它关闭的话，它就会报一个长闭门的故障， 此时我们就需要到现场去把这个长闭门把它给关上，它还爆了一个输出时异常动作，就是联动闭门器的异常动作，它的原理也相同， 这个联动闭门器是装在常开门上面的，常开门如果现场被关闭的话，它就会爆一个异常动作， 如果他报异常动作，我们就需要到现场去把他给恢复，就是把常开门 关闭了，我们把他给打开，他这个异常动作就会消失。

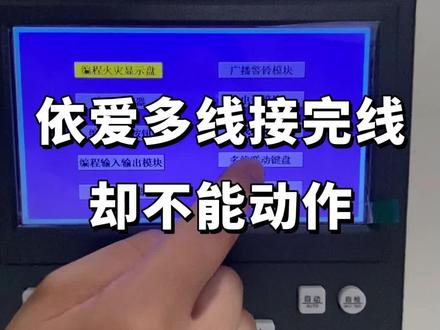

03:53查看AI文稿AI文稿这个 e i 的 主机呢？我们的线已经接好了，线是没有问题的，是按照我们那九本资料里面的那个 e i 的 资料啊， e i 的 相关资料来接的，是没有问题的啊，检查来检查去，没有问题，但是接好线之后呢，他却启动不起来， 都启动不起来，那都都都弄了，然后呢也是解锁的一个状态，这是怎么回事呢？是因为没有登记，没错，这个多线他是需要登记的，你不登记的话没有用 呀，这是多线的接线端子牌，一共是有八组啊一共是有八组，那么怎么登记呢？来我教大家。首先是点击菜单键，我们输入他的一个调试密码啊，全国统一的那个调试密码，然后再找到他的一个编程 啊，注意啊，这个地方是要编程的，你不要想着去去这个地方了，不要想着是这个部件登录啊，你这个部件登录的话只是登录总线设备而已啊，你的什么显示盘之类的总线设备而已啊， 你想要登记这个多线呢？得在编程里面有这个多线编程啊，有多线编程或者是什么呢？或者还是这个界面，你可以跳到下面这个系统编程里面，你找到那个多线啊，多线盘的那个联动啊，点击确认也可以啊，记号按键，这是一种方法 啊，几到几的几号按键，点击确认键，然后你就可以添加了，然后弄上就可以添加，这是一种，还有一种呢？是就是我刚才的那个界面 就在这，这就更直接一点，多线，我是我个人是比较喜欢用这里的，那就是你是几号版，是几号的这个多线版，一号版，然后是几号的按键，我们现在就设一个，那就是一号一号按键，然后你选择那个添加就可以了，点击确认键， 只有添加下来了，然后紧接着呢，好，我把这个二三了多点了一下，好删除， 然后紧接着呢，我们就是跳下去，然后再进来一次，就到了这个下面了，我们再点一个确认， 你就可以给他设置是几号楼，几层的几号房间，是哪个分区的，按照分区去设。然后他是消防泵啊，还是什么喷淋泵，还是什么排烟风机之类的，以及他的动作关系，他肯定不能是任意火警，对吧？你得设啊，得设， 那里面他就有一共有二十二十四种，包括前面的零零通用逻辑关系，有二十四种，可以设那个关系之类的。但是我们现在呢不管这个东西啊，我们现在不管这个东西，我们现在呢就是试一下他能不能动了。好副个位，那现在 就是安装了一下，设置了一下，再点这个启动键，他就能动了，然后能不能反馈呢？ 也反馈了，那说明接线没有问题，能不能停呢？能停啊，他也取消了这个反馈，那么这个呢，就是我们多线的一个设置，这样你 e i 要是出现这种问题呢，咱们可以用这种设置的一个方法 去给他弄，去给他搞，你不要接了，线就落在那了。好了，那么这个呢是 e i 的 一小部分，我们课程里还有很多讲他的故障排查，讲他的调试，包括这边的这个三家的这个这个主机， 还有这边的一个顶信的一个主机，以及这边的一个海外的主机，还有各种品牌的，像国内啊，国外的，各大厂的都有，但是东西呢都摆在这了，就等你来学，看你想不想要 啊。我们还有九本的纸质资料和九对一的答疑服，你现在有任何的问题可以在答疑服的问题在里面要。我们除了有纸质版的以外呢，你的若干的这种电视版的质量我们是都是可以给的，只要你问了我们就给啊。但是呢是要在答疑服里面， 因为这些资料我总得找个方法给你。这个打印服务里面你问啊，问了就有。好了，让你看看我们这些资料你有没有感兴趣的，或者有没有想学的，想学的可以咨询我，想要那些资料的也可以咨询我。
32杜门维保实战营

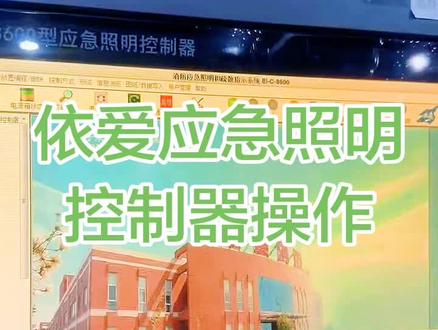

01:35查看AI文稿AI文稿一按应急照明空隙操作啊！第一步，自检，鼠标点击控制方式的自检，跳出来是否自检啊，确认啊，就开始自检了 啊。第二步，手动自动切换，当前自动灯亮，处于自动状态，然后鼠标去点击控制方式也手动 啊，改为手动确认，再点击是自动灯熄灭已经改为手动状态。再次用鼠标点击控制方式已的自动，是否转入自动确认是自动灯点亮改为自动状态 啊。第四步就是启动应急灯具，就手动启动应急灯具，要按这个一键启动按钮，注意，这个一键启动不受手动自动的限制，无论在手动还是自动都能一键启动。按下一键启动，跳出来是否一键启动是， 然后面板上的灯具就会应急点亮，最后要给这些灯具进行复位啊，鼠标点击这个复位啊，复位 啊，每次到这个复位环节就比较卡 啊，相关的灯具又会恢复原来的状态啊！再等一等啊，这个绿色标志灯呢，原来就是节电点亮模式，而照明灯呢，原来就是熄灭的模式，都会恢复原来的状态好！
