Protel99怎样导出GERBER
这份学习笔记是关于如何使用 protel 九十九 se 软件将 pcb 原始文件转换成 gerber 资料的详细教程。这些 gerber 资料后续将导入到 cm 软件中进行制作。 以下是标准化操作流程。第一步，确认文件版本。在操作前需确认 pcb 文件是否由 protopel 九十九 se 设计。来看方式，选中 pcb 文件右键选择打开方式，记事本或写字本。判断标准只看第一行描述， 如果显示 p c p 四点零，则该文件由九十九 se 设计。打开文件，将文件鼠标左键拖动到九十九 se 软件图标上，即可打开。第二步，软件基础操作，平移图像，鼠标右键点击并拖动放大缩小 键盘配置 up， 配置 down 全屏显示快写键 z 加 a。 第三步，设置原点，零点是图像生成的起点操作，点击菜单栏 it origin set 位置，通常点击在电路图的左下角范围即可。第四步，查看层数与层名称缩写，按下快写键 l， 可查看层选项， p c b 的 层数取决于线路层的数量。线路层 top layer 缩写为 g t l bottom layer 缩写为 g b l internal plane 如 l 二 l 三防汗层 top solder 缩写为 g t s bottom solder 缩写为 g b s。 钢网层 top paste 缩写为 g t p bottom paste 缩写为 g p p 私硬层 top overlay 缩写为 g t o bottom overlay 缩写为 g p o 外形层禁止布线层 keep out layer 缩写为 g k o。 第五步，测量尺寸修改单位，按下快捷键 q， 将单位从 m i l 切换为 mm。 测量指令 快捷键 ctrl 加 m 操作，拉动十字架测量板框的 x 轴和 y 轴保留两位小数。第六步，文字修改。为确保生产能够印刷清晰，需检查文字参数显示文字层，按 l 键先全部关闭，再单独打开 top bottom over layer， 修改标准丝网印刷工艺，字高大于等于零点八毫米，字粗大于等于零点一五毫米。喷印打印工艺，字高大于等于零点七毫米，字粗大于等于零点一二毫米。 批量修改，双击其中一个文字修改高度和粗细后点击 global， 在 字高和字粗下选择 same， 确定后点击 y， 即可统一修改。第七步，设置孔图，放置字符串， 选择会制命令，放置一个 string 到右下角属性设置，双击该字符串， text 选项，选择下拉菜单，最后一个通常是 designator 或类似变量 layer 选项， 选择下拉菜单，倒数第二个确认。第八步，转换与输出文件。这是最核心的一步，需要输出 gabor 文件和 nc 钻孔文件。一、 导出 gerber 文件菜单，选择转换命令，选择 gerber files， 一 路点击 next， 在 层选择界面选择 all used， 镜像层全部关闭，点击完成。二、导出 n c 钻孔文件，在 c a m 管理器空白处点击右键，选择 n c drill， 保持默认设置，点击确定。 三、设置输出路径，按 win 加 d， 回到桌面新建一个文件夹，在软件工具中找到输出路径设置，选择刚才新建的文件夹。四、执行输出，按下快捷键 f 九或手动点击导出命令报错处理。 如果弹出坐标超出范围的对话框，双击 bar 选项，进入高级设置，在 x y 坐标处各加一个零增加量程，再按 f 九即可。第九步，后续配合 完成转换后关闭九十九 s e 软件，注意通常选择不保存原始 p c b 文件，最后使用针对四四两千软件读入刚才导出的 bar 文件和钻孔文件进行后续制作流程。
粉丝526获赞1345
相关视频

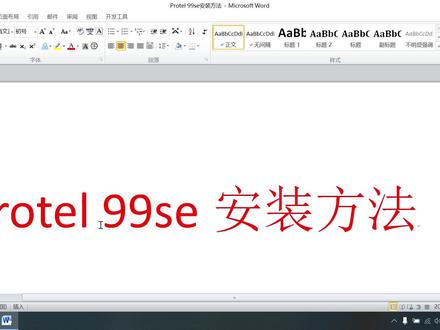

04:26查看AI文稿AI文稿我是冯工，继续讲一些软件的安装方法啊，我们这一刻讲一下这个 prato 九九 s e 软件的安装方法啊。 prato 九九 s e 的 话是这个 ad ultimate design 啊，这个软件的话前身啊， 呃，目前在行业的话应用不是那么广泛，但是一些中低端的，可能一些客户的话还在应用，对吧？那我们讲一讲这个安装的方法啊，因为像有一些低端的那个产品，他用这个设计的话，那你用这个软件去解读他，对吧？ 呃，用高版本的话，可能会有一些兼容的问题啊，我来讲一下安装的方法啊，首先你要有安装包，对吧？如果是压缩的文件，那你要解压出来啊，解压出来，然后解压到安装包里面 啊，然后这里面的话它有一个是解密的文件，对吧？插件有一个是，嗯，安装包，那我们点这个安装包啊， 假设你之前已经安装过的话啊，你点这个安装包的话，他会提示你啊，要移除或者是修复，对吧？如果说你没有安装过啊，就是这样的，正常的一个键面，对吧？ ok 啊，他告诉你去怎么去安装啊？首先下一步啊，然后这边的话是关于一些 呃，用使用者，对吧？优者音符马选啊，就是使用者的名称，对吧？你可以随便填啊，这里上面这两栏是可以随便填的啊，下面的话你就不能随便填啊，你比如说你都填成每个四位数啊，这样是不行的啊，我们在这个 呃 x 啊， x 扣的这难的话啊，我们要选这个 sn 这个文件，对吧？ sn 文件里面有一个呃那个密钥，密钥的文件，对吧？然后拷贝， 拷贝好了之后，然后我们再切换到这个窗口，把它替换掉，对吧？这边也是一样的啊，窗口来回切换一下，对吧？ ok， 复制粘贴啊，这边复制 粘贴，复制粘贴，尽量不要手速啊，手速容易错。 ok 啊，这样的话我们再点下一步啊，这个它的密钥的来源的话，是这个 s n 文件啊， ok， 下一步。好，这边是安装的路径，对吧？安装路径的话你可以自定义，比如说你可以放到 c 盘的这个 program files files 里面，也可以放到其他目录下面啊， 如果你的 c 盘比较满的话，你可以放到 d 盘啊，这个软件不大啊，我们就放到 c 盘啊，下一步，嗯， ok 啊，确定好这里是文件夹的纸目录啊，一般都是默认就可以了啊，不需要去选啊，一一直让他自动安装完成 啊， ok 啊，出现这样一个费力系的话，就是说明他已经安装完成了，对吧？好，安装完了之后，然后我们还要 呃进行解密，对吧？一般的啊，软件的话都是一一个是安装的过程啊，还有一个解密的过程，对吧？好，这里有个 sp 六的啊，呃，稍微 pk 六啊，稍微是 pk 六的，那我们点一下，然后 他会出现一个相当于一个协议一样的，对吧？你选择这个同意就可以了啊。哎， cap 对 吧？选这个就可以了啊，然后你的路径安装在哪里，你就找到你的对应的路径就可以了啊，我们问的话是 c 盘这个里面的，对吧？ ok， 好， 这样的话 这样出现完成啊，就是我们的解密也是完成的。安装完成，解密完成， ok 啊，我们看一下桌面上啊，他会有一个不要这个九九二十一的一个图标，对吧？我们可以打开来看一下啊，你如果不解密的话，他是打不开的啊， 那我们找一个，比如说像，呃，原理图，对吧？它不是光光是线路板啊，对吧？我们这是一个设计软件，它有原理图，有 pcb 文件 啊，都是可以打开的啊，也可以应用，对吧？好，转胳膊的话，我这里下一课再跟大家讲啊，这边的话就讲一下这个软件的安装方法。呃，大家不清楚的话啊，多去看一下视频的步骤。 呃，那我这里就不再搞成 pdf 了啊。好的啊，今天就讲到这里，谢谢大家啊。
23A佰泰技术
01:05查看AI文稿AI文稿哈喽大家，今天这一期是一个单词表的导出教程，首先我们要打开我们的软件扇贝单词看一下，目前就这个扇贝单词它可以免费导出词表，然后剩下的一些英语软件都是需要会员的。 ok， 这里还有一个导出词表点击， 那他这有很多种类可以选择，比如说中英词表拼写测试，艾利浩斯单词卡片还有字帖那，呃，前三种都是免费的，这个后两种他是需要会员的，那这里还有不同的款式可以选择不同的配色，我一般选的是这个拼写测试的绿色。 ok， 这里点我们导出 pdf， 导出成功之后我们立即点立即查看，然后会弹出一个这样的页面，我们导入到我们平时常用的笔记软件里就可以了，这里就会出现我们的单词表，在笔记软件里我们可以直接写 好，假如说这边写完之后，我们还可以呃，用图层功能添加图层来进行二次的复习，那今天的视频就到这里了，趁着五一假期，大家快去试试吧。
1705板栗日记本📒
01:24查看AI文稿AI文稿很多人做 ppt， 一 换电脑就立团乱码，其实只要记住，优先选择系统自带的字体，因为系统自带的字体它的兼容度比较高，如果说你发给别人用其他的设备打开，出现问题的概率会小很多。 但如果说你已经用了其他的字体，也不用担心啊，你只要在导出的时候把字体嵌入到里面，怎么嵌入呢？ 很简单，点开文件，找到选项，再点击保存，点击将字体嵌入文件就可以了。这样处理完之后，你的 ppt 用其他电脑打开，就不会出现乱码和变形的情况了。如果说你的 ppt 已经做好了，后面只是用来展示，那我再教你一个技巧，我们在选择导出的时候，选择图片导出， 这样子就高清呢，又好看。这个用法呢，很多人都不知道，也不一定得转成图片，你转成 pdf 也可以。为什么很多人用的都说好，因为一旦以图片的形式打出去，你的所有的字体排版 都固定住了。也就是说，不管你翻到谁的电脑上面，看到的效果都和你原来做的这个效果是一模一样的。而且呢，转图片还有一个优点，就是说你的体 以机会缩小。这里呢，推荐几个用 ppt 转成图片的网站，好的做总结，为了保证我们的 ppt 万无一失，一共就两个步骤，第一个是用系统自带的字体，尽量用这个，或者是如果说你不想用的话，你可以将 ppt 转成图片再导出去，这样子就更加的稳妥。
260小黑PPT

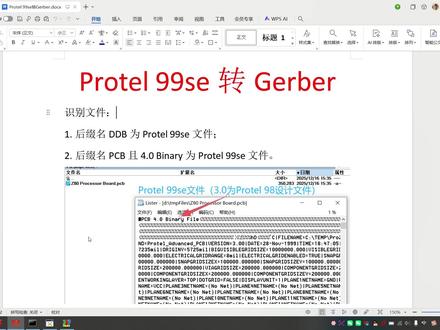

13:19查看AI文稿AI文稿啊，大家好啊，我是红工，呃，今天继续讲这个转胳膊的问题啊，我们讲一下这个 pro 九九 s e 转胳膊。 首先我们要去识别文件啊，我们的后缀名啊，我们先打开这个软件，我们这个后缀名是 d d b 啊，这种是 pro 九九 s e 的 文件对吧？我们打开看一下啊，这种的话，它是个 pro 九九 s e 的 啊， ddb 的 话，它是一个压缩文件啊，这里面有原理图，有 pcb， 对 吧？如果客户给你的是 pcb， 那 你去判断的话啊，后缀名是 pcb， 并且你用记事本打开啊， 我这里写一下啊， 用，用写字板吧啊，打开 查看是吧，你用写字板打开查看，如果它这里显示是这样的啊， b c b 四点零啊，编码对吧？ file， 那 说明的话，它也是。 呃， pro 九九 s e 的 文件啊，如果是这里显示三点零的话啊，是 pro 九八设计的文件是吧？我们来看一下啊，比如说这个文件 啊，它后置面是 pcb 啊，它有可能也是 party 式，有可能是普特九九二十一的，那我们用打开方式，比如说我们选择啊，计时板啊，写字板都可以啊， 看到没，如果是 pcb 四点零啊，这个这样的话就是证明它是， 呃，我要叫九九 s e 的 文件啊，好，我们打开这个 pcb 啊，我们这里打开一个 ddb 的 文件啊， ddb 里面它又包含了 s c h 的， 这是原理图啊，这个是 pcb 的 文件， ok 啊，我们转文件之前啊，转文件之前先把先把这些转分控图的内容放上去啊， 在这个绝欧脚印层放一个字母串啊，之前讲那个 这个普特系列的话，是这个 d， 呃， d 叉 p， 也就是这个 ad 的 前身对吧，所以他的操作方法跟前面差不多的啊。在我们这个绝欧脚印层啊，首先点到这层，然后 p s， 然后放这个字母串，对吧？好，字母串你这里可以输入，也可以选择，对吧。点这个 ngram 对 吧？就 ok 了啊，他这里已经放了啊已经放了一个对吧？把这个删掉也可以把原名的删掉， ok 啊，然后 然后我们啊这里这里不需要啊，这个的话是九九二十一，跟呃 d a d 的 话有一点的区别啊。好，再然后就找出胳膊对吧？找出胳膊的话，我们在这个文件啊，有一个 cam camera manager 啊， camera 的 管理一下好，然后他这有一个 with that 啊， with that output 输出向导对吧。啊，我这里截图有很多啊，我这一边讲一边给你。呃，这里不再看看 word 文档啊。下一步 选择胳膊，好，下一步啊，名称不用改，下一步好，这边的话是控制输出的单位对吧？有内存啊，运行啊，这个下面这个是内存米次的啊，伏马特的话是控制整数位小数位的对吧？音质二比五， ok， 好，这边的话是控制输出的图层对吧？你输出哪些图层，你需要你就点哪些图层。那我们这边有个 mini 啊， mini 里面有一个 plot nice， 一 般的话效用层输出就可以了啊。 use 的 哦，然后镜像 不？不。呃，不镜像啊，所有的层次不镜像是吧。然后下面这里的话啊，下面这个那个 yes 啊， pluto uncle， 嗯 connect 啊， middle 那 也。这个是控制内存的和独立拍输不输出的， 如果你要输出那你就勾起来，不输出就不勾，对吧？好 yes， 这个地方是控制呃内存独立拍的啊， 好，这边的话啊是控制这个分孔图对吧？是否输出，下面的话是一个呃那个孔坐标对吧？ ok 啊，捡起来。好，这边的话默认就可以了啊， 下一步 ok 啊，这边是默认好，这里的话啊，是控制这个基建层基建层是否输出的啊？给大家讲一下。 这个是我截图下来的啊，这里 啊这个位置的话啊，他的意思是说你是不是基建层增加到每一层啊？比如说你的板框在基建一层的话或者基建四层，那你选一下的话他基基建四层的内容会增加到 gto g， 呃，那个 gbo， gts， gps 对 吧？内存等等啊 gtl 等等就是这个意思啊。如果你想要每一层加一个版框，那你就勾，如果不需要你就不要勾对吧？一般是不勾对吧？因为我们自己转胳膊的话不要勾 啊。 ok 啊，点完成好，这个是胳膊的对吧？转带的话我们右键然后选一个。呃。 insert n c g l 好，这里一样的啊，这边的话是英寸单位对吧？格式二比五对吧？整数位两位，小数位五位好，这边的话是高级参数啊，一般不要去动它好， ok 好， 这样操作完之后然后点这个快捷键 f 九啊， 把胳膊进行深层对吧？现在的话只是做一个胳膊的向导设置啊， f 九才是真正的输出啊，他输出了之后这个胳膊文件还是还是在这个 ddb 的 这个压缩包里面对吧？我们要再次进行输出啊，再找一个 ddb， 好，然后我们会找到这个开，呃。开 out 对 吧？啊不对不对，是我看一下啊 啊对对对，这个 kim， 这里对，在这里，在这个文件里面， kim alt for。 啊，文件名这个啊，然后我们把它全选，对吧？好，第一个按住 shift 键啊，然后全选之后再输出，比如说你想输出在 第一版啊，但我们可以先建一个文件夹，对吧？比如说我们在第一版先建一个文件夹， 好，我们随便一个命名啊，两个一就可以，对吧？或者你按照他的文件撂号的名称去命名。好好， 你在这边的话选择输出路径的时候选择你指定的，比如说你在 d 盘啊， t n p 两个一里面， ok 啊，这样的话他就把把各部文件啊导出，这导出的这个对应的文件夹里面。 好，这样的话基本上就完成了啊，基本上就完成了，嗯，这个比比 帕蒂斯的要简单一点啊，跟 ad 系列的话啊，差不多啊，更简单一些，对吧？ ok， 好， 那我们如果想去英布的话，我们可以去看一下啊，我们可以去英布进来看一下。 好，我们用监理石英布进来看一下啊， 那我们输出的是什么格式？我们音符的时候就什么格式，比如说，对吧？整数位两位，小数位两位，后三零，对吧？音次啊，胳膊也是一样的啊，胳膊也是一样的，你这输出是什么格式？那你输入的话就是什么格式，对吧？ ok 啊，我们观察看一下 啊，这就是我们输出的各各本文件，对吧？啊？这是一个六层板啊，还有内层 啊？内层，呃，这个 g m 四层的话是一般是外形呢？标准的，我们的 ad 系列跟普特系列最标准的话就是这个机械层作为外形层啊，但是有的公司他会把外形设计在 g q o 层对吧？机子不限层。 好的啊，这是胳膊的一个音铺的啊，然后如果这个没对齐的话对齐一下就可以了啊，这个很简单的啊，不难的。然后我再讲一下这个九九二十一的一些常用的功能啊，简单的讲一下，比如说我想看图层按一下 l 对吧，就可以了啊，然后会呃呃那个弹出图层的控制菜单对吧？可以去你想要关掉的或者是想要显示或者不显示的啊，在这里面自己去看一下含义对吧？ 好，这里不再具体讲了。如果你想看多层板，想看叠层结构啊，这个有个 d 层， d 层里面有个 nesd。 呃 stock stock manager 叠层的控制对吧？比如说排成的顺序对吧？ pp 的 厚度啊，一般的这个是不做参考的啊，顺序的话做一些参考， 叠层的话厚度不做参考，有的公司他会单独例外给啊，如果是一般的话顺序可以做一个参考对吧？比如说六层板他是怎么排列的？ ok 啊，在这个 d 层啊，然后有一个那也 stock stock manager 啊，这是一些常用的， 还有一些呃报告的版程信息对吧？这个跟 a d 讲的之前一样的啊，然后点报告就可以了，比如说你想了解这个版的一些信息对吧？之前讲到的一些什么文字啊， 这个阿克啊，圆弧啊，菲欧啊这些确实有没有在这个嗯吗？ t 层对吧？ t 层如果说你这个做通层的话有这些元素的话就要注意对吧，可能会漏失啊，转不出来的。 好，这是一些注意事项啊，我再不再写写文档了啊，因为这个跟 d 叉 p 的 类似的啊，还有如果说是这种锁定的状态， 假设佩奇阿普佩奇当是放大缩小啊，如果是这种 keep out 的 状态的话啊，去解锁就可以了啊，把这个勾勾掉，假设有有这种锁定的勾掉， ok 啊，外形要去查看啊，导出胳膊之后导出 外形啊，胳膊到到这个，呃，建立时之后那我们要两个软件进行切换对吧啊，进行去去对比，看看有没有不一样的地方。 gm 四层是吧？ ok， 然后啊，我们的分孔图层也倒出来了哈，分孔图层也倒出来了，然后其他的跟 ad 系列的是一样的操作方法啊，其他的一些操作一样的操作方法， 特殊的情况，嗯，到时候再讲啊，如果一些特殊的情况再讲，正常的就是这样的步骤啊。 好的啊，这是 botel 九九 s e 转胳膊的一个操作方法啊，简单的讲了一下啊，然后注意的事项的话首先要去识别它啊，然后一些分孔图转出来，嗯其他的就是默认的就可以了啊，基本上默认。然后 城选城的时候注意一下啊，镜像不要选，然后其他的正常的选对吧，选效用城啊， us 的 o 就 可以了啊。风孔图是否输出外形线 是呃，那个机械城的外形线是不是要加到每一层啊，然后怎么样去输出路径对吧？设置格式啊这些 简单的讲了一下啊，然后最终输出到哪个哪个路径下面对吧，然后一些常用的用法跟 a d 是 一样的啊，好的啊，今天就讲到这里。
12A佰泰技术

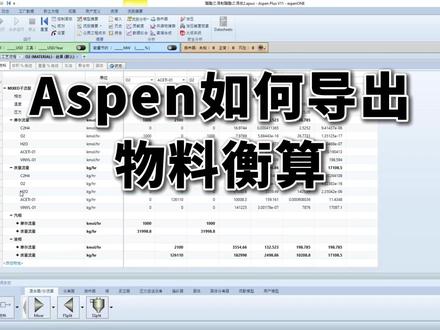

01:57查看AI文稿AI文稿s pen 如何导出物料横算？打开你要导出物料横算的 s pen， 查看进入流股和流出流股， 右击进入流股，选择结果，点击流股摘要，选择模板下面的小三角新建，根据要求选定你要的数据 温度选择摄氏度 压力格式，选择浮点数 在模板这里选定你创建的模板， 选择进入的流股和流出的流股。 复制需要的数据，粘贴在表格里， 进入流股为 ink， 流出流股为 out。
