桥架100x100任意角做法
确定桥架中线位置，中线位置两边尺寸不得低于桥架底部宽度和高度的组合。一百乘一百，桥架桥架中线两边二十公分处刻画一条线， 这个二十公分线是桥架底部和高度尺寸相加得出来的数值。中线过来十公分的地方再画一条线，这条十公分线是桥架底部宽度， 接着画斜线，并量出斜线长度，斜线长度十四公分。在另一边的边线往回画一条十四公分的线，这线是根据桥架斜线长度计算的出来的， 最后剩下的那一段就用来打螺丝。 底部中线， 注意底部斜线画法画在需要包底的那边，预留一公分左右的包底画线，包底做个斜角，这样做出来比较好看。画完这条延伸过来的中线就开始切割了 啊！
粉丝12.0万获赞10.7万
相关视频

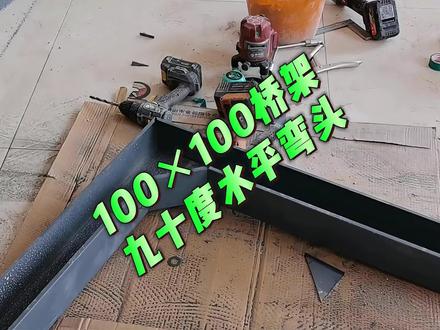

04:21查看AI文稿AI文稿一百乘一百，桥架九十度水平弯头。根据自己的需要预留好长度，确定好中心线位置，围绕桥下一周划好中心线，中心线边框与底部的线一定要对齐。 测量一下桥架宽度，一百桥架实际宽度只有九点五公分，自己根据实际尺寸来画。从中心线量过来九点五公分画上一条线，这一条线对应的是边框宽度， 再从这条线量过来也是九点五公分，再画一条线，这九点五公分对应的是桥架底部宽度， 接着画上一条斜线，注意斜线的画线方向。从中心线量出来十九公分，再画一条线，这十九公分对应的就是桥架底部宽度和桥架边框宽度的总和。 测量一下斜线长度，根据斜线长度从边线量回来再画一条线。边框这部分对应的是桥架内斜角的边框 与中心线之间，剩余部分我们用来打螺丝，如果这部分过长，我们保留三到五公分打螺丝即可。在底部中心线与边线之间画上一条斜线，底部离与边框包边线位置下预留大概一公分左右的底边托边。 一百乘一百，桥架九十度水平弯头的画线已经完成了，我们准备开始切割。首先把三角形的线切割掉， 把斜线切出来， 边框上端折弯部分同样切掉。 接下来开始切中心线，边框上的中心线与底部中心线都要切长，现在切的这部分是桥架固定螺丝的位置， 边框斜角包边的两条线只需要切一条痕迹即可。为了方便折弯时不变形， 边框上需要切开一个大约九十度以上的微型切口，将底部中心线切开，边框包边下预留这一公分，同样来切开， 再把底部斜线切开。切割完底部斜线，我们的切割任务就完成了， 打磨一下折弯部分，方便把边框与底部折平。桥架的切割基本上完成了，将刚刚打磨那一部分与底部折平， 如果毛刺多的话，我们需要打磨一下，避免以后伤到短线或电缆。以上工作完成后，我们就开始着弯了，将打螺丝的位置完全嵌入到另一面的边框上。 接下来就是打螺丝了，我们用大力钳夹紧桥架边框，打上螺丝。桥架比较小，我们只需要在边框加固一颗螺丝即可， 底部同样也要打上一颗螺丝，如果打螺丝的时候桥架下沉的话，我们可以用拿东西垫一下，方便打螺丝。 一百乘一百，桥架九十度水平弯头制作就完成了。感谢大家的观看，如果觉得我的视频对您有帮助，记得帮忙点点赞，支持一下，关注我，学习更多桥架安装知识。
2482奋斗中的水电工
03:30查看AI文稿AI文稿一百乘一百桥架三十度爬坡弯制作教程桥架三十度爬坡弯，切口系数是零点五，爬坡系数是二点零，一百的桥架切口宽度是五公分， 这五公分是根据桥架宽度乘以零点五得出来的数值。我们先在桥架边框上画上三个点，每个点的间隔是二点五公分。 我们现在画的这个是三十度上弯。注意看斜线的画法，桥架上弯头开口向上，下弯头开口向下，桥架的爬坡垂直高度是九公分，三十度的斜边系数是二点零， 斜坡长度用九乘二等于十八，从第一个角的边线量过来十八公分，到第二个角的中线上画一条线， 这十八公分就是桥架斜坡的长度。我们接下来开始画下弯头，从刚刚量过来的点画上一条中心线，从中心线量出来二点五公分，两边各画一个点，这个角的开口宽度同样是五公分。 然后画上切割斜线，第一条的切割斜线是对着点画的，而现在第二条是任意画的。接来下是底部的画线线， 桥架上弯头底部只需要画中心线，下弯头底部需要切割，则需要画上三条线，这三条线需要与边框上的点对齐。现在画的这些切割斜线都是任意画的， 桥架边框两面的画线方法都是一样的，我们可以参照第一面的画线方法来画，需要注意的是斜线的方向不要弄，弄错了。更新了那么多桥架安装制作教程，如果觉得我的视频对你有帮助，记得帮忙点点赞，支持一下，关注我可以学习更多桥架安装知识。 划线完成后，开始切割桥架下弯头边框位置，切割时边框上那一公分的直弯部分保留出来，不要切断， 我们量一下，看看爬坡高度是不是九公分。
515奋斗中的水电工
01:40查看AI文稿AI文稿今天学习的是任意角二点零，今天的案例是转弯贴墙不使用红外线 坐桥架，遇到这种情况，我们不使用红外线也能快速做出来。评论区这么多人想看，今天就一分钟教会大家 拿一条同规格的桥架，把它们重叠对齐，把桥架抵住墙，操作时注意安全。 对齐桥架边亮出切口尺寸，另一边可以划线标记，也可以直接量出转弯点。来到划线这里方便大家理解。划了两条桥架，以转弯点为起点，垂直划线， 往尖标记出缺口尺寸，画出斜边，在斜边处画桥架宽的垂直线连接桥架边，这样就得到了任意角的开口尺寸， 这就是最终的画线，蓝色部分切除。温馨提示，大家做任意角时记得分左右， 当遇到大角度时，我们还可以把角度拆分。想看的评论区扣一，我们来看这个效果如何？
1118欢先森（桥架）
03:41查看AI文稿AI文稿哈喽老铁们啊，平常呢我们做这个调价的时候，像这种不规则的啊，像这种不规则的这个角度，咱们不知道啊，比如说咱们随便啊搞一个这个角度啊，动一下啊， 好，动一下，这咱们不知道这个角度啊是多少，咱们如何去做这个调价啊？今天来教大家一个办法啊，我们到工地上啊，随便去找两块这个扁块啊，这个铁块啊，这都可以找个螺丝把它这里给它拴上，然后呢咱们就按这个样子给它拴上之后呢 就像这个样子啊，给他量一下咱们的这个角度来啊看一下，好，咱们就这样啊，给他量出来之后啊， 就这个样子啊给他量出来，量出来之后咱们就可以在这个桥架上面好把这个线给他画出来。 ok， 咱们呢把这个线呢就像这样 给它画出来啊， 好，这里呢给他画出来之后，咱们以这个点这里打一个标记，给他做一个垂直线啊， 好，这里呢也就是他的这个中线啊，中线的话，然后咱们还需要给他做一条这个 辅助垂直线，然后呢我们做第二道这个垂直线的时候啊，这个是十公分的啊，这个是十公分的，那么咱们这里啊以这条斜线啊啊为这个直角边，然后呢这里取十公分啊，慢慢的移移到这个十十公分的位置啊，这就可以给他。 好的，来大家看一下啊，移到这个十公分的位置，好，那么也就是这里，好，咱们来量一下啊，从这里呢啊从这里到这里是七公分啊，七点一啊，然后呢这边也是啊七点一， 那么呢这个呢也就是咱们的这个调下的接口啊，这个接口的话，那么咱们这就可以这样给他画出来。 好，这边呢也是一样的啊，咱们这里呢把它给延长线，把它延长 好，这里呢啊来看一下啊，这里这延长之后啊，他这里呢直接给他这插过去啊， 那呢这一块这都不要了， 这边割一下，这里开个口。好，我们把它给割开来试一下。 好的，来大家看一下啊，这个呢也就是切割好的样子啊，来我们来试一下，直接把那个拼装上啊， 然后呢这里这个耳朵啊给他这样掰下来， 咱们来看一下这个尺寸合不合适啊？好，严丝合缝的来，这个呢也就是任意小的制作方法，学会的朋友们可以双击加关注。
3897电工涛哥
01:01查看AI文稿AI文稿今天说一下桥架任意弯，用自制工具测一下角度，把测好的角度放到桥架底部画线，中线垂直线画出来， 桥架底宽四公分，垂直线画出桥架底部宽度的四公分，底点位测出到中线距离为一点八，这边测出相成的距离，这两点距离都是切口。把线连起来， 这条线延伸过来， 阴影部分全部不要。 这个固定桥架的耳朵不好弯的话须割一下。这就是一种量尺法。还有一种方法，评论区说出你的想法。 水电安装我是认真的。
337大名府水电安装
01:15查看AI文稿AI文稿二百乘一百，桥架九十度下弯头下料方法，首先围绕桥架一周画一条中心线，从中心线连过来二十公分，再画一条线， 这二十公分是桥架边框尺寸加桥架底部尺寸一半得出来的数值，这边也是从中心线量过来二十公分，再画一条线。画完这两条边线后，我们接着就是画这条中线， 这条中线的长度是十公分，对应的是桥架边框宽度。然后我们在这十公分后面画上两条斜线， 测量一下斜线长度，根据斜线长度从这边边线量出来，我们再画一条线，这一段对应的就是斜线的长度， 中间剩余与中心线部分预留大概五公分左右打桥架螺丝。接下来是边框上的画线，边框上从中心线到边线上我们画上一条斜线， 这里大概预留两公分左右，我们用来打桥架螺丝。边框上两边的画法都是一样的，我们参照第一面的画法来做，这就是二百乘一百，桥架九十度下弯头的下料方法。关注我，学习更多桥架安装知识！
2735奋斗中的水电工
02:18查看AI文稿AI文稿二百乘一百，桥架九十度上弯死角弯头。桥架九十度，弯头切口取桥架宽度的两倍。二百乘一百，桥架边高为十公分， 切口取边高尺寸的两倍，也就是二十公分。将这二十公分画上三条线，每条线间隔十公分。如果我做的视频教程对您有帮助，那就帮忙点点赞支持一下吧！视频上画虚线的地方是切割线，桥架底部是不需要切割的， 所以底部画不画线都可以。桥架边框另一面画线与第一面画线对称，不同的桥架弯头用在不同的场景，这种桥架死角弯头正常情况下不建议使用，角度过死并不利于放电缆 后面切割与组合部分，大家就自己往下看吧，关注我，学习更多水电安装知识！
598奋斗中的水电工
01:39查看AI文稿AI文稿记住这三个数值，桥架坡度你做主，这三个数值分别为零点八、零点六、零点四，这是三个不同角度系数，分别为桥架四十五度、三十五度、二十五度弯头。 这三个数值怎么应用？我们用桥架宽度乘以刚刚列出来的数值，得出来的就是切口宽度。如果不明白，那就接着往下看。 比如我们做一个一百乘一百，桥架三十五度上弯头，我们用桥架边框宽度一百乘零点六等于六十，这六十是以毫米为单位，也就是六公分。一百乘一百，桥架三十五度弯头的切口宽度为六公分，划线时每条线间隔三公分。 更新了那么多桥架弯头制作教程，如果觉得对您有帮助，记得帮忙点点赞，支持一下。 二十五度弯头的切口系数为零点四，如果我们坐上弯头或者下弯头，就用桥架边框高度乘以这个数值。如果我们做的是桥架水平弯头，那就用桥架底部宽度乘以这个数值。桥架角度越小，坡度就越小， 也就更利于电缆的施工作业。我们坐桥架时还要考虑爬坡高度，爬坡高度较大的可以考虑用四十五度弯头，爬坡高度小的可以用二十五度弯头。接下来给大家看看这三种弯头实力， 分别为，桥架四十五度爬坡弯、桥架三十五度爬坡弯、桥架二十五度爬坡弯。这三个弯头系数是最常用的，如果还有什么不明白的，可以关注我，学习更多桥架安装知识。
1.2万奋斗中的水电工
01:45查看AI文稿AI文稿今天学习的是等进斜下三通，先看实用效果 开始教学，一分钟教会大家底边和边高相同的斜下三通。 先画副桥架骑手十四点一公分垂直画出辅助线，退四公分，画出斜边，退六公分连接七点五平行线画出斜边 桥架底随便留个包边包边切斜角，桥架底耳朵只留十公分，另一边画法相同，蓝色区域切除蓝色线条打磨都标有尺寸，没理解的建议暂停观看。 切割打磨后取掉辅助线后的效果，把它展开固定耳朵，组装时再打开 流出的底面耳朵为起算点。主桥架在底面先画出副桥架的宽左右十公分，画出斜边桥架边截取四公分，切割好，把耳朵展开四十五度，主副桥架就完成了。 已知了起算点，根据你们现场情况做下坡合并固定螺丝就完成了。我们来看成品如何？
283欢先森（桥架）
02:02查看AI文稿AI文稿今天学习的是任意角拆分，今天的案例是大角度转弯拆分做两个任意角， 这次没有辅助物体，我们就用两个红外线，红外线打开十字，分别垂直和平行两条桥下的外边角，这样就可以量出任意角度转弯尺寸和对接尺寸。细节方面建议暂停观看，方便理解。 用辅助工具取下角度，不会这一步骤的可以先看基础任意角，先拆分角度，拿出记录的转弯点尺寸和对接尺寸， 随意取区间内一个数缩小十倍。我这里取的四公分，然后画出等幺三角形，得到斜边尺寸， 得到斜边尺寸。同时拆分的角度也出来了，依旧两边平行划十公分，在两边垂直划线连接转弯点就得到开口尺寸。 来到画线，我们画的十公分，开口两百的桥架要乘以二，刚才区间内画的尺寸缩小了十倍，还原就是四十公分。最初转弯点减四十，得到现在转弯点十六点四，斜边刚才的六点一也放大十倍， 对接尺寸也同样减四十，得到二十三点四。蓝色部分切除，合在一起固定螺丝。还有能直接算出角度的多段拆分办法，想看的评论区扣一，我们来看这个效果如何。
84欢先森（桥架）

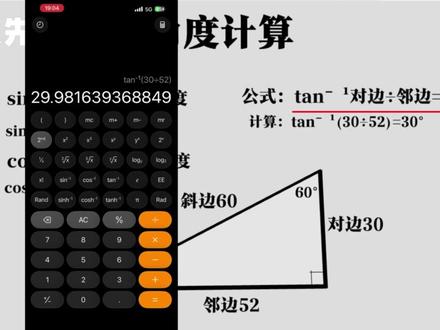

01:07查看AI文稿AI文稿今天学习的是三角角度计算， 今天分享一下自己常用的角度计算方法。学识有限，仅作参考，欢迎大家一起交流探讨。工地实操，直角三角形随处可见，实用率特别高。话不多说，直接展示计算 已知了边长，我们来求这个角度计算器要打开二 nd， 这样才是反函数， 直接就通过已知边求出角度。我们还可以用其他边， 这种我就当它三十度，还可以用 这个在我这也算三十度直角三角形，知道任意两个角度，余下那个相当于自动就位。 还有不用套公式的计算方法，想看的评论区扣一下期分享咸肠和胡肠。
116欢先森（桥架）
00:30查看AI文稿AI文稿桥架电缆里面需要固定卡位吗？水平肤色的电缆是不需要的，垂直肤色会在桥架里面焊绑线，防止电缆移位导致变形。 竖井里面不是梯式桥架吗？一般强电井是梯式桥架，因为用的是大电缆，很难固定。 一百乘一百的镀锌桥架用吊筐怎么固定呢？用 m 八丝杆螺栓固定，把桥架放在吊筐上面就可以了。
