无功补偿柜效果
粉丝2.2万获赞5.5万
相关视频
00:37查看AI文稿AI文稿很多人觉得高压无功补偿柜很复杂，其实就三个核心，上面是母线进电先不用管，直接看中间，高压真空接触器负责投线，但关键不是它，重点是这个串联电抗器 很多现场出问题，就是它选错了。一句话，抗斜波保设备，再看下面主电容器组，真正干活的就是它，专门补工，右边是控制单元，相当于大脑什么时候投，投多少全他说了算。记住这三句话，电抗器保密、电容器赚钱、 接触器执行补偿做不好，基本就这三块出问题。你现场有这种情况吗？评论区说一下，我帮你看看。
101学电东西
02:59查看AI文稿AI文稿电容柜，每个公司的配电实力都有这么一个，甚至有的公司有好几个，但是还有些公司和我们的维修人员对这个电容柜的运行状况并不是很关心，电容柜发生故障直接从电网中切除，呃，就不再使用了，甚至有的公司电容柜从来就没有用过电容柜的功能和优点， 呃，很多朋友都知道，像提高功率因素，改善用电质量啊，节约电能，降低公司电费支出，避免供电公司罚款等功能， 有这么多好处，为什么还有的人感觉这个东西不重要呢？可能是大家对这个电容柜的节能没有一个直观的认识，像电网中的功能因素提高以后，是不是能够真的节能，让我们来直观的看一下。 这个是低压开关柜，这上面有三块电流表，显示的是现代变压器输出的总电 流，现在是电容柜没有投入运行，电网楼的功率因素是零点八，下面呢，我们手动投入这个电容，请注意看这个变压器输出电流的变化， 这个我们可以清楚的看到，随着电容的投入，变压器输出的电流在减小， 我们继续投入电容，一般这个自动补偿器控制这个功能因数在零点九八左右，这个就是比较好的一个补偿效果。 再继续投入电容，这个补偿效果不是很明显了。电容不能随意过多的投入，功率因素的提高只能接近于一，但是不能超过一，超过一以后就是过不长，过不长也是会损害用电设备。 现在可以看到这个电流表有原来的五百安降到了四百五十安，这个节能效果还是很明显的，现在把这个电容切除，看一下这个主电流的变化， 从这个电流表可以看出，随着电容的切除，这个变压器的输出电流在增大，电容切除以后，增加的这部分电流就是白白浪费的，这部分电流呢企业并没有用， 但是供电公司会这样收取你的费用，并且如果这个公里因数低于零点九，还有一个利率罚款，这呢要说明一点，这个 视频只是给大家做一下演示，这个电容柜的运行一定要打在自动挡上，没有特殊情况不要手动运行， 因为这个一旦发生过不长，这个电容不能及时从电网中切除，同样也是会增大浓厚，并且会使这个电网重现溶性，是输出电压增高，损害用电设备，这个电容还有爆炸的危险。
1924河套机电工
04:23查看AI文稿AI文稿电容柜的配件到了，我们继续来进行维修，这个品牌的空开是原柜带的，这个质量不怎么样， 特意多申请了几个小空开，今天来把他们全部都换掉。运行中的电容柜停机检修，最好不要直接去拉闸，在这个配电柜上都有这样一个无功功率自动补偿控制器，现在呢是处于自动运行状态， 把它切换到这个手动运行，这个控制器是按压菜单键选择到手动运行， 再按这个下键，将这些正在运行的电容回路全部切除关断，所有的电容都退出电网以后，现在就可以放心大胆的把这些小空开 拉下来，再把这个总断路器把它关断，这个总开关关断以后，我们不要急于去触碰这些电容接触器，尤其是下面的电容。 对于这个原因很多朋友啊都知道，因为这个电容的特性，你即便从电网中把它切除，他自身依然会存有大量的电鹤， 这些电荷不会瞬间被释放掉，这样就在电容的两相之间会有一个残存的直流高压，这个残存的直流高压会有多高？需不需要我们特意的去把它释放掉，我这里做一个实际的测量，大家可以参考一下。当电源切断以后， 这个电容两相之间的交流电压迅速啊消失，那这是不是说明这个电容电压已经释放完了呢？大家要知道电容并不能储存交流电，电源被切断的瞬间， 电容量基本之间有很大的可能会存有大量的电鹤，这个电鹤是有正负的，所以要用万用表的直流电压档才能检测到， 可以看到这个电压还是比较高的，由于这个电容内部自身带有这个泄压电阻，所以我们看到这个电压正在逐渐的变小，这个电容是二十五千阀的三百九十三微阀，电压完全释放完毕啊，这个时间大约是六到七分钟， 这个视频是加速在这播放啊，不要以为这个放电这个速度就是这样快啊，这个电压越低，这个放电速度越慢，所以我们在这个切断电容的电源以后，要耐心等待一段时间， 确保它完全彻底的将电放干净。在这里呢还要强调一点，电容 断电以后，即便是我们等了很长一段时间，或者这个电容柜很长一段时间没有通电运行，在我们动手拆卸之前，一定要用万用表的只有电压档，确认一下这个电容上有没有残存的电压，确定安全以后啊，再动手操作。 这些小红块我已经换完了，这个呢是同一个牌子，这只是有心有旧。来继续把这个电容接触器换了， 这种电容接触器啊，国产品牌的，这个外形都大气差不多，更换起来也很简单，只需要把原来这个坏的拆掉， 拿新的按原样再装回去就可以了。 安装完以后要再次检查一下 这个接线有没有虚接的情况，这些吸黑线是电阻线，接出去工作时先与主触点导通，抑制浪涌电流，保护主触点， 确认接线无误后就可以送电。是电容会投入运行，但是在投入运行之前，还是先用手动进行一下电容的头切，听一听有没有什么异响，观察一下三厢的电流是不是平衡 没有问题了，就可以切换到自动运行油控制器根据这个电网功率因素的情况对电容进行自动投切。
3831河套机电工
05:16查看AI文稿AI文稿今天我们学习这台低压无功补偿柜的控制原理实图，在学习这一台无功补偿柜的实图之前，首先我们要知道这一台啊无功补偿柜，它在低压电力系统当中主要作用是什么？当我们的出线柜给我们的负荷运行啊， 在运行的过程中会出现啊蜈蚣消耗，那么在这个系统当中的功利因素啊就会下降，那这台蜈蚣补偿柜的主要作用呢？就是将电容投入到这个低压系统当中，然后将这个功利因素提高啊，去抵消他的蜈蚣消耗。 ok， 我 们已经了解了这台低压蜈蚣补偿柜啊，在电力系统当中就是对这个蜈蚣的一个补偿，那么我们看一下它的主件，首先最上面这个是一把刀融开关 啊，有这把刀融开关为我们的这个啊电容柜送一个总电压，然后到我们的这个分枝母牌，然后到每一个回路啊，这个总共有十个回路，我们可以看得见啊，上面有十路， 然后由这个小型的开关再送到接触器啊，再通过热继再送到电容，由电容啊然后投到这个系统当中的，那这个热继电器呢，在这个地方他是对电容的一个保护，当然这个地方也有装电抗器啊，也有装电抗器来对电容进行保护的 啊，这个接触器呢，主要就是将这一个啊电容投到系统当中去，那在这个地方啊，是我们的一个三级的一个 小型断路器啊，当然也有装快熔的这个小型的断路器，它有两个作用，第一个作用是保护电容，第二个作用是 电容出现故障的时候，可以把故障切断在电容这一块，不会让它顶到我们的低压系统当中。那这个啊，总的刀融开关呢，也是一个道理啊，上面有熔断器啊，当我们的这台电熔棍出现了啊，浮光短路炸了啊，他这里会击穿啊， 不会让故障往我们的低压系统里面去顶啊，所以说啊，不让故障扩展到系统当中啊，主要作用就是这个 这台电动柜的依次组建啊，以及它的啊工作方式，我们已经对它进行了解，现在我们要看一下它的这个控制方式啊。首先我们看一下这里有一个转换开关啊， 手自动可以转换的，是不是啊？由转换开关来拨动到一到十啊，直接将这十路电容啊投进去啊，这个是手动，就是由这个转换开关来将十路交流接触器 投入，将电容投到系统当中去，增高他的蜈蚣功力因素。那么打到自动挡的时候呢，就是由这个蜈蚣补偿器来对它进行控制的。这个蜈蚣补偿器呢，它有两种控制方式啊，我们可以看得见这里有一个同时按下啊， 用手动去执行，那我们同时按下的情况下，手动灯会亮，然后我们去按这个加，它就会去投一路电容啊， 然后一直往后按，它就挨挨的投上去啊，在这个悟空补偿器上面也是有手动的，那悟空补偿器除了手动以外呢，它还有自动，那它的自动就是需要去检测系统的啊， a 向电流和系统的 b， c 向电压， 他检测到了 a 项电流， b 项电压以后，就会去计算这个系统的一个功率因素啊，当我们的目标功率数设定为零点九五啊，他检测到了功率数只有零点九零的情况下，他就会去发命令啊，然后自动将这个电容投到这个系统当中去，增高他的这个蜈蚣功率因素。 当然这台电动柜啊，我们用手动转换开关来执行电容投入的过程中呢，可以用这个多功能表去看到我们的功率因素到底有没有增加上来啊，在自动投影的过程中呢，这台无功补偿器上面啊，他也可以看得见功率因素有没有增加上来， 这是他的一个控制方式啊，首先是转换开关，执行他的一个手动控制电容投到系统当中，打到自动的时候，可以用控制器来执行他的手动和他的一个自动啊，当然在常规的系统当中都是直接用自动的，是不是啊？ a 向的电流接过来啊， b、 c 向的电压接进去，他计算功率因素，然后低于我们的目标功率因素就去执行电容的投入到系统去执行他的一个补偿。 我们对这台电熔柜的主要作用，以及他的这个组建的功能大概讲解了一下，然后我们现在来看图纸啊，这张图纸他要分区去看。首先这个是一次系统啊， 测量回路啊，测量回路，我们的电流，电压端子啊，我们的控制回路，我们的这一台电熔柜在运行的过程中温升太高，然后对它进行散热啊，材料清单啊，那我们首先看这个啊，一次回路，刀融开关，然后测量电流互换器啊，避雷器啊， 小型断路器，接触器，热继电器，然后哎，电容啊，三项共补的一个电容。我们实物啊，刀融开关啊，测量互感器去检测这一台电容，他去投运的过程中所产生的电流是多少啊？让这个多功能表可以显示出来 啊，分枝母排是吧？啊，然后十个啊，小型断路器，然后交流接触器，交流接触器主要是让电容投到线路当中，热继啊，三相共补的电容。

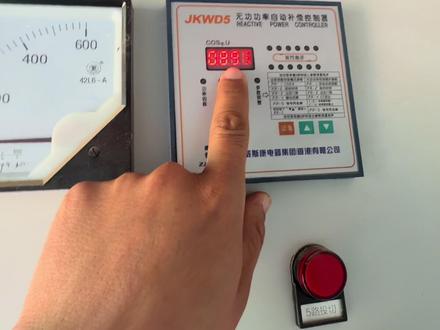

01:34查看AI文稿AI文稿无功补偿柜是怎么做补偿？怎么能节省有功电费的？这台变压器的无功补偿柜功率因素是零点八九，零点八八，很明显他不达标，咱们的功率因素标准是零点九， 现在实际的工作电流有功电流是一百三十二啊，把这个无功补偿控制器打到了手动运行模式，手动投一路的话，他这个电流有功电流就会下降。咱现在先手动投一路， 手动投了一路，功率因素是零点九五，这里从两百三降到了两百一十八，咱们再再手动投一路啊， 又从两百一十八降到两百一，现在是零点九八九，咱们再投一路啊。 现在公里数是零点九九九，电流是两百一十安，两百零八安左右，也就是说降低了三十安左右，咱们再切除掉，你看它的有功电流还会上升，这是切除了一个， 切除了两个，三个全部切除了， 你看现在的工作电流又达到了两百三十安，所以说咱们这个无功补偿柜，它不但能补偿无功功率，也能有效的降低有功功率，降低电费，节省电费。
48无功补偿-董传辉
01:15查看AI文稿AI文稿无功补偿柜里面最核心的不是某一个原件，而是电容、电炕、可控硅头切开关，这三者怎么配合？很多人一说无功补偿，第一反应就是电容器。但真正稳定运行的补偿柜不是只靠电容。你看这个柜子里面，电容器负责提供无功容量，它的作用 是把系统里面需要的蜈蚣补回来。但电容直接投入，容易产生涌流，也容易受斜波影响，所以前面通常会串联电抗器。电抗器的作用不是补蜈蚣，而是限制和闸涌流，抑制部分斜波，保护电容器长期稳定运行。 那可控硅头切开关是干什么的？他负责把电容之路快速投入或者切除控制器，检测到功率因素不够，就发出头切指令，可控硅开关接收到指令以后， 让对应的电容之路投入运行。相比传统接触器头切，可共硅头切响应更快，没有机械触点磨损，也能减少头切冲击。所以这三个东西分工很清楚。 电容负责补偿，电炕负责保护，可控硅头切开关负责快速精准的投入和切除。一台无功补偿柜好不好用，不只是看电容有多大，更要看头切方式、电炕配置、控制逻辑和整体配合是否合理。无功补偿不是简单堆电容，而是一套完整的电能质量治理系统。
194学电东西

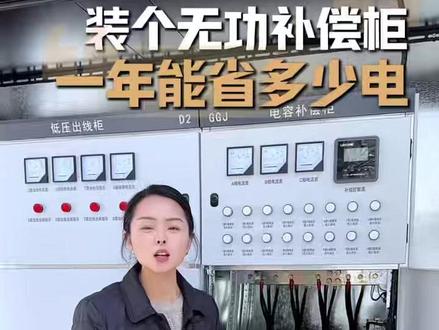

01:28查看AI文稿AI文稿装蜈蚣补偿柜到底有什么用？今天把账算清楚。蜈蚣电流流过线路和变压器，会产生额外发热，这部分发热就是能量损耗。补偿柜的作用就是把蜈蚣电流就地消化掉，不让他在线路里来回跑。 补偿之后，总电流降下来，线路和变压器的损耗能减少百分之二十到百分之三十。这笔账怎么算？假设一台变压器长期带八百千瓦负荷，年用电量按六千小时算， 就是四百八十万度电，百分之二十的损耗降低就是九十八万度电。按工业电价算，一年省下来的电费相当可观。这还没算上一条电费的奖励， 那损耗怎么降下来的？线路损耗和电流的平方成正比，电流降了，损耗下降的更明显。比如总电流从一百安降到七十安，损耗就从一万降到四千九百， 降幅超过百分之五十。当然，实际中还有无功电流比例、线路长度等因素，但百分之二十到百分之三十的降幅是能实现的。 变压器也一样，流过绕组的电流，减小铜损降低，运行温度下降，寿命也能延长。所以，无功补偿的核心作用就两点，一是减少线路损耗，二是降低变压器损耗。装对了，不仅设备运行更稳定，用电成本也能降下来。

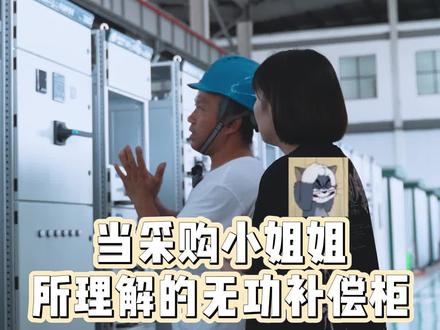

00:58查看AI文稿AI文稿当采购小姐姐所理解的蜈蚣补偿柜，这个是什么？蜈蚣补偿柜是什么意思？蜈蚣补偿就是一个瑞士家的一个电容柜，就是说你在使用的过程中，嗯，有些浪费的电源，他通过 电容来抑制他，省的你浪费电源。假如是说你没有电容补偿，有可能你做的蜈蚣比较多，嗯，用户那边就会有个电费单，他有个蜈蚣多少有供多少。嗯，但蜈蚣太多了，占的比例多了，就要， 就要罚款，就要你要交蜈蚣的钱，其实蜈蚣的这一部分电你是没有利用上的，不需要我们自己来交钱的那种，是属于这样子的意思吗？不是，假如你蜈蚣大了，你就属于罚款，你浪费了 国家电网的电。哦，你装了这个柜子就就就是防止浪费电源，就是秘制，你这边做蜈蚣，他可以补偿给你，蜈蚣补偿贵。哦，我明白了啊哈。
570众翼电气
01:07查看AI文稿AI文稿很多电工兄弟以为啊，电容柜上标的三十千瓦装上去就能补三十千瓦，大错特错。我告诉你啊，你买了三十，可能只出了二十个力，四个小头在推你的容量。第一，电压地电容标的是四百五十伏下的容量，你家系统才四百伏，直接打八折。 第二，穿了电炕器，比如百分之六电炕，又偷走百分之六。第三，斜薄一兜， 还能降额用。第四，用两年老化再投百分之十，三十乘以零点八，乘以零点九，十乘以零点九，你算算 只剩二十出头，你花三十千块的钱只买到二十千块的利，工人说能补上去才怪你。所以啊，你会选电容柜，别光看标牌，告诉厂家我要实际补偿容量，你看 电压电控老化给我反馈标成容量，不然你永远在交学费。你家电容柜实际补偿购买评论区发电压和电控率，老黄帮你算，关注我，下期讲怎么计算电容实际输出能量。
20老黄讲电能

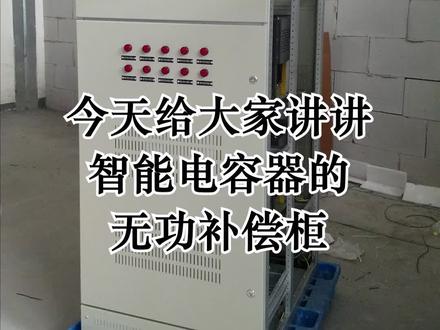

00:35查看AI文稿AI文稿今天给大家讲讲智能电容器的蜈蚣补偿柜上面一个补偿控制器，这个就是之前所提到过的带有集成数据通讯， 可以远程查看配电电网数据，包括电容器的头屑状态，然后数显表，一个总开关，下面是指示灯，然后里面的开关下来就直接连接到智能电容器。智能电容器他是将电容、电烫、头屑模块开关都组合在一起， 所以看起来会比传统的组件要简洁一点。然后边上这个是橱柜，上面就没有装控制器，里面其他配置都是一样的，下次给大家看看智能电容器内部结构。
1019老电工一个
03:44查看AI文稿AI文稿今天我们来维修这个蜈蚣功率补偿柜，橱柜不能实现自动补偿，让我们来检查一下是什么问题。这控制器我们设置的是零点九五，低于零点九五就会自动补偿，他这个指示灯应该是有损坏的，因为我们这边下面的十个补偿接触器 已经全部熄火，这里这个灯是应该全亮的，现在有一部分不亮，贵的十个补偿已经完全切入， 左边这个富贵达到自动的情况下，你看只有四个在切入，其他的均没有投入，手动切入他都是正常的，指示灯也亮。我们来看一下主柜的电路图，他是怎么控制的， 电源是这边控制器给的输出，主柜这边能吸合，说明控制器这边输出是没有问题。 对照这个图我们来分析一下，这边是一个主回路，下面这一排是自动控制的输出点，这边是手动切入。普柜的控制线路是用了主柜的一个接触器的辅助出头，当主柜交流接触器吸合以后，辅柜才能吸合 主柜的主交流接触器一吸合以后，辅柜的一交流接触器也吸合，对着线号主柜辅助出头的线，然后到这边一个 万向开关，我们达到自动的时候，从而控制交流接触器的吸合。由于电视从主柜的辅助出头的常开点过来的，我们着重看一下主柜的辅助出头的常开点是否损坏，贵的辅助出头用了两组常开，一组是给指示灯供电，一组是给辅柜的交流 接触器供电。经过检查发现有的接触器他用的是一组长臂，这个长臂说明他就接错了，这个辅助梳头用的不对，这里面他不止一个用的是 nc。 等一下我们找来新的辅助梳头，我们把它给换上，看一下行不行，因为图纸里面画的也没有用到长臂梳头， 把这上面的辅助触头的长臂触头我们给它换成敞开触头来试一下。换之前我们要拉掉电闸，然后验电，确认没电之后再更换，这一个我们已经换好了， 然后我们再把剩下的几个长臂触点给他换成常开的，换好之后我们再检查一下有没有遗漏的， 然后我们合闸送电，看一下效果。把富贵的补偿柜也打成自动状态。现在第一组已经 投入，我们看一下橱柜和橱柜的交流接触器的状态，橱柜的交流接触器已经吸合。看一下橱柜的交流接触器，橱柜的也已经吸合，我们稍微等一下，现在第二组已经投入，我们看一下橱柜和橱柜的交流接触器的吸合状态， 橱柜的交流接触器也已经熄合，现在第三组已经投入，但是这个指示灯没有亮， 我们看一下交流接触器他有没有吸合，交流接触器已经吸合了，说明这个指示灯已经损坏。我们看一下富贵的第三组交流接触器，富贵的第三组交流接触器也已经吸合，现在补到第七组，公里数已经达到了零点九九一，我们手动让他多补一点，看他会不会 自动切，现在这显示复数表示已经过补了，我们看一下他会不会自动切。现在已经把一号和二号已经切了，说明他可以正常工作。 主柜和富贵的一二号电容都已经切了，这样我们的维修就完成了，谢谢你的观看。
