地面站12个图形题怎么画

来，各位同学，今天我们一起来学习五月五日江珠灵山的地面战真题。先看条件， 等腰直角三角形高度为六十五米，一二边和一三边等于四十五。一二四十五， 一三四十五。标注好，草稿上面一定要标注好这两个角四十五度，对吧？就很明确了。 好，继续来看。起飞点到二号点， h 点到二点七十五度四十五米处， 是不是横向要求已经出来了啊？来，再看水平速度七，垂直三 h 二一等于四十度， h 点在图形内侧。经典加角问题， h 二一要为四十度，这里是四十五度，角二为二，四十五度，我 h 点要在图形的内侧，是不是 h 大 概在这里， 这里这边的加角 v 四十度。好， 我们知道现在二到一的朝向现在是二百七十度，我，二百七，逆时针旋转四十度，四十度，写错了啊，是四十度，也就是二百七十度。 顺时针顺时针旋转加四十等于三百一十度。好，也就是说我的二二到 h 为三百一十度。四十米。 好， h 点画完以后，我们是不是就可以旋转图形？ 再看其他条件，转弯模式，停止转弯一点，停留一秒后的去航点依次增加两秒， 是否循环闭合不循环。然后给了我们经纬度的数据，起飞点的高度为航线高度六十五。来，我们来画图， 起飞点随意定，一号点随意定。来画二号点，二号点在一号点的什么方向？九十度，方向四十五米处，对不对？四十五米，来看三号点怎么来画， 以一号点为准，做三号点零度方向四十五米处是不是就做好了，然后手动来闭合它，以一号点为准，做四号点零米， 是不是图形就好了？好，现在来做 h 点。 h 点在什么地方？先点一下 h 是 不是在 h， 在 二号点的，在二号点的三百一十度方向四十米处来， 相对于行点的序号，二号点三百一十度方向四十米处。 确定 h 点就定好了。定好以后来旋转 h 到二七十五度。 是四十五米啊，四十五米，四十五米，四十米，我看错了啊，是四十五米。修改确定 再来旋转 h 到二为七十五度。航点规划工具，起飞点到二点 七十五度，旋转是不是七十五度没问题？ 好，现在整体图形都已经完成，我们来修改它的参数，高度为六十五米，横线设置高度为六十五米。修改确定 好，这个做这个条件已经做了这个条件已经做了，水平速度为七，垂直速度为三。水平速度为七， 垂直速度为三，一定要注意点确认啊。起飞速度 它也是一个水平速度，是从起飞点到一号点的一个速度啊。继续，这个条件已经做了转弯模式，停止转弯一点，停留一秒，后续依次增加两秒。来 航点设置要先看旋停转弯，全部都是旋停转弯，也就是停止转弯对不对？来到一号点，一号点停留多久？停留一秒，后续依次增加两秒。旋停时间一， 二号点三等于三，三号点三加二等于五。 好，然后四号点我们要不要改啊？可以改它，可以把它改掉就没有争议了，没改的话它实际上也会有一点争议的啊。四号点给多少看三号点五再加二等于七 来检查高度， 一加二等于三，三加二等于五，五加二等于七，水平速度七，垂直速度三，是不是都没有问题？来，继续来看其他的， 闭合不循环横线设置里面不循环横线闭合。再勾一下。 好，再看起飞点的经纬度。幺零四点四五幺六幺零四点四五幺六幺零四点四五幺六，它在哪里？在航点规划工具里面的平行工具。 再来三零点二八二六，三零点二八二六。好，输入完以后平移多点几下啊，多点几下，避免出现细微的误差。 好，再看起飞点高度与航线高度一为航线高度一致的为六十五米点。航点设置里面起飞点为六十五米。 执行检查，所有的高度没问题，飞行时间也没问题，水平速度随时都没有问题。 完成动作没做要求就不管他啊，这道题就做完了，下课。

六十个，只过了十个，干得漂亮！拿到题过后，看到这些条件都是常规条件，感觉自己猛如虎，转头一看图形的边长条件瞬间成了病猫。 来看一下三月二十八号山东灵山这道地面站考试成绩条件给的都非常常规，但是挂科的同学几乎都栽在了这个图形上边，那么该梯形是一个非常规三角形组成的梯形。有的同学 会勾股定律把边长算出来了，但是图形不知道怎么画，那么这个图除了需要勾股定律来算它的边长，还得需要画图有技巧。来看一下这个图形。首先我们看它的已知条件，一到二等于一到四为四百米，先把它的边长给它标注上 一到二四百米，一到四也是四百米好，三到四等于六百米。然后角三和角四的角度不知道，那么二到三这条边长咱们又该如何来计算？拉到梯形，先做垂直辅助线 好，这里垂直角，然后设 x 好， 那么这个时候我们已知该三角形，它是一个直角三角形，虽然我不知道角三和角四的角度，但是我可以通过边长把它找出来。一到二是不是等于四到 x 好， 也为四百米， 那么一个直角三角形当中已知两条边，我们就可以算出另外一条边。首先我们要知道勾股定律的计算， a 的 平方 加上 b 的 平方，那么就等于 c 的 平方， c 的 平方就是三到四这条边九十度所对应的。好，现在我们要去找 x 到三这条边，那我们就直接六百的平方，然后我们减去 这条边的四百的平方就等于多少？四百四十七点二的平方，那么也就是 x 到三的边等于多少？ 四百四十七点二好，那么一到四等于二到 x 好， 也为四百米，那么二到三的总边长就出来了， 四百米加上四百四十七点二米，那么就是他们的总边长，好，你这个色边长是出来了，但是角三和角四角度没给，你该怎么去画图？很简单， 那么我们在原始图形那边，一到二，我们就正常正南方向一百八十度，距离四百米二到三，那我就正东方向四百米，加上四百四十七点二米，那么就是他的距离。 接着四点该怎么画？这里角上没有角度，该怎么画呢？很简单，利用我们现在软件的优化功能，相对坐标编辑器，那么四点他可不可以以一点 为记准点在一点的正东方向，距离四百米，那么图形不就搞定了吗？接着来看其他的条件， 航线高度，那么一百二十米，水平速度四米每秒，垂直速度两米每秒，一点到二点，航向为 se。 se 是 多少？一百三十五度，好，那么一到二就是一百三十五 h 点在一点的东偏北四十度三百米处，东偏北四十度是多少，那么就是正东九十度。逆时针回转四十度，那么就是五十度。 好转模式为协调转弯，四点为定点转弯并停留六秒，那么定点转弯和停止转弯都是一样的，在四号点单行点内边去更改就行了。图形闭合不循环，结束任务后返航，然后最后把经纬度一输入，点击平移即可。 那么以上呢，就是三月二十八号山东灵山这道地面站考试题的解析，这道题无非就是让你用勾股定律算边长，然后利用咱们软件的优化功能，相对坐标编辑器下课。

恭喜你刷到我，说明你地面站要一把过了。我是王大山，今天我们继续来做题，今天我们来做江苏五月五号江苏零三的这道题，就做这个等边三角形的。首先我们把题抄下来。好，现在题目抄下来了，我们来看一下这个题，它是一个等边三角形， 横高六十五，边长一百二，标一下一百二的边长。 h 位于三点，负一百三十五度，方向六十米， 画坐标轴位于三点，那三点就是中心点，负一百三十五，我们换算一下，一百三十五，三百六减一百三十五，加上负的一百三十五，就等于二百二十五度。 h 位于三点二百二十五度，二百二十五度，这里是 h 点 六十米，这个是旋转的条件水平速度，这填空垂直速度，这个是填空的角。 h 三一等于八十度，这个是用来确定 h 的 位置的，是八十度，那就小于九十度，是个锐角，那差不多是在这个地方。 h 点还有一个位置差不多是在这个地方，有可能在图形里面了， h 点都可以满足，这还是在图形外面，都可以满足。是八十度，这个角是八十度， 有两个位置，不知道这个人他抄题的时候抄对没有停止转弯闭合不循环，完成后返回 h 点经纬度，这些都是填空的，起飞高度等于航线高度，这个也是填空的，这个 h 点他可以在这个上面，也可以在这个下面加角，也是八十度。 画图的时候我们就可以直接得出了三到一的横向，画出来了以后往这边转，是顺时针加八十度，就得到三到 h 的 横向， 再根据什么 h 为三点六十米，横向和长度都有了，就可以画出 h 点了，或者说他在另外一个方向，在这个方向，那就是逆时针， 逆时针就是三到一，逆时针转到这个位置，八十度减八十度，就再根据六十米的长相得出 h 点。 h 点有两个点，这个图有这个题有争议，好，做题速度就是。第一步，把等边三角形画出来，第一个没有难度，第二个 根据角 h 三一等于八十度和这个位于三点六十米这两个条件， 把 h 的 相对位置求出来。第三步，再根据三到 h 是 二百二十五度，把图形旋转出来，后面就是简单的填空了。好，我们开始作图。第一步，画图画出等边三角形 点出一点，点出二点是九十度幺二零米，三点是三三零一二零米，四点是直接拖就能看得出来。一百二十度哦，二百一十度，一百二十米，但这个他要求的是闭合，所以这个点不用画，我们找到这个横线是否闭合点是就可以了。 第二步，找 h 点 h 三一是八十度，那有可能在这里，也有可能在这里，三到 h 是 六十米，三到一是二百一十度，那从这从这转转转转转，顺时针转八十度就是三到 h 的 方向， 那二百一十度顺时针转八十度就是加加八十度就是二百九十度，相对距离六十米，覆盖起飞点，添加好，这个就是 h 点了，就是三到一，他也可以逆时针转八十度。我们画一下 逆时针转八十度的话，就是二幺零减八十度等于一百三十度，角度一百三十度，相对距离六十，覆盖起飞点，添加这里其实也可行的，都能做到 h 三一等于八十度， h 离三的角度是 h 到三的距离是六十米， 我估计考官更喜欢这个点在外面，那我们就做外面的这个点，二百九十度六十米覆盖起飞点添加。好，我们拖个点过去验证一下。好，三到 h 是 二百九十度，把四点删除，三到一是二百一十度，正好差八十度， h 点就做出来了。 第三个条件，旋转一号点是三点，二号点是起飞点，沿北的夹角是二百二十五度，旋转旋转成功，透个点验证一下，三到 h 二百二十五度。好，这个图就出来了，剩下的就是枯燥的填空了。先先看 起飞高度六十五，横点高度六十五，水平速度七米每秒，垂直速度三米每秒，停止转弯闭合不循环， 结束行为是返回， h 点是经纬度， h 的 经纬度是幺零四零四点四五幺六，纬度是三十点二八二六平移。好评，移成功这图就做完了，并不是很难。

今天咱们一起来看一下五月十五号辽宁零一考场的这个地面站，我们看一下图形，它是一个猪角形，该航线长 度为一二三五，构成正方形，四点为正方形的中心点，就是说它这个四点在这个图形的正中心，正方形边长的话为一百五十米，它是一个正方形，这个为九十度，这两个角都为四十五度， 那么中前这条边是不是他的一半，就等于七十五做上，把这个图形做完之后，在这个加上一个点为四点，把这个四点覆盖过去就行。加看一下这个旋转角， h 一 五等于一百二十角， h 一 二等于一百五十度，它这两个是一个双夹角的七， 通过这两个夹角来确定它旋转的一个方向。做成夹角题的话，一定要和起飞点啊这个结合起来一起做，起飞点位于一点 n w 方向，距离一百二十。之前给大家讲过，做夹角题的话，旋转条件作为起飞点，这个条件作为旋转条件，这个能比较快。起飞点位于一点 n w 方向， 这个是起飞点，从 w 方向，这个为一百二十米，角， h 一 五等于一百二十度。如果说按照咱们平时那么错的话，起飞点到一点这个角度，把一到 h 这个角度算出来，一到 h 这个角度算出来之后，再试看它是顺时针转还是逆时针转来减去它这个度数， 或者是加上这个公式。今天教大家一个非常简易的一个方法，就是直接在这个相对坐标变位器里面用假角去做，会比较快一点。起飞点位于一点 n w 方向，角 h 一 五和角 h 一 二，他都是跟在一点一点，他为顶点的 距离的话，他都是一样距离一点一百二十米，用这个旋转脚垫做这个起飞点，用起飞点做这个旋转，这两个互换一下，给大家演示一下， 零度一百五十米，好，以坐标为极点选夹角九十度，一百五十米选择插入，以坐标四为极点方位角二百七十度，然后为七十五米覆盖，覆盖四点。 角 h 一 五等于一百二十度，角 h 一 二等于一百五十度，起飞点位于一点，这个是一百二十米，它是啊，之前给大家讲的旋转的话，咱们用来做起飞点，做的话大家记住点，选择坐标六，选择夹角一百二十度来看一百二十米选择覆盖起飞点， 它是在这，所以说它这个也是不对的，角 h 一 五符合，但是角 h 一 二的话它就不符合了，所以说附一百二十度 负一百二十度起飞点，这个起飞点确定了之后，我们再看这个旋转的话，起飞点位于一点 n w 方向，是一到起飞点三百一十五度方向，这个一到起飞点三百一十五度。 如果说大家感觉做的不对的话，咱们可以检查一下，咱们看角 h 一 五的话，等于一百二十度，起飞点到一为一百三十五度，那么一到起飞点是不是三百一十五度，减去什么角 h 一 五的角角等于一百二十，是不是等于一百九十五度？一百九十五度的话，它只不过是横点五到横点六的这个角度 一到是不是也就等于一百九十五度加减一百八，是不是跟它这个是一样的，跟它这个角起飞点要到横线平移，起飞点度的话为一幺幺九点三七七六， 每度为三六点幺八八四，确定定位起飞点， 然后图形再看其他桥面，横向高度为八十米，起飞点高度为航线高度，然后水平速度五米每秒，垂直速度四米每秒，停止转弯，各点全停九秒，闭合不循环。任务完成后原地旋停， 主要是看 h 到一的航线保留起飞点到一点，他这个航线保留下来的话，咱们在这边加上一个点，让他这个一点直接覆盖过去，是不是后面所有的航点都要加一？不能说直接把做完图形之后直接覆盖一个点过去，他说要保留起飞点到一点的这个航线起飞点也就是一点二三 四五六。任务完成后旋原地旋停，起飞高度为航线高度为八十米， 水平速度的话为五米每秒，垂直速度的话为四米每秒。点悬停九秒各点两点九秒，闭合不循环，定点转弯完成动作选择悬停。那么 h 到 e 的 横线要保留的话， 在这加上一个一点，然后以起飞点为集中点，方位角零度零米，选择覆盖和引，就是起飞点，就是一点 s 到一的这个方向要保留下来，那么他所有的航点是不是都要加一？任务完成后原地旋停，飞机执行完方向要么在七点这边旋停，改为一千秒。 这个题啊题总体来说也不是很难，一定要注意一些细节。今天拐角这个比较快的一个做法，大家可以下去多练习，有什么不懂的也都可以打在屏幕群里面。

最近空余题考的比较频繁，很多同学说时间不够，今天我们正好结合广东零三这道真题，教同学们如何利用假角快速作图的优势来应对复杂的附加条件。题目。拿到题，我们利用答疑时间来快速分析题目条件。已知所有边长为三百米， 那么我们连接三五是不是就得到一个正方形和一个等边三角形，那相应的，这个三角形当中所有角就等于六十度，因此题目图形当中的角三和角五就等于三十度。 接着分析附加条件，由条件先向 se 方向飞行六百米，得出起飞点到避让点为一百三十五度六百米，由提卡图形一号点位于避让点 n w 方向五百米，得出避让点到题目图形一号点为三百一十五度五百米。 由提卡图形二号点位于提卡图形一号点西偏南二十度，得出图形一号点到二号点为二百五十度三百米。用这些已知条件我们就可以直接做图了。首先做图形，随便点个起飞点， 做起飞点到避让点，也就是现在的一点方位角一百三十五度，距离六百米。再做避让点到提卡当中的一号点， 方位角三百一十五度，距离五百米。接着做题目图形当中的一、二边，方位角二百五十度，距离三百米。后面的所有航线，我们直接用夹角做， 省去横向计算切换的夹角模式。做题目图形中的二、三边夹角，输入九十度，距离三百米。再做三、四边夹角，输入三十度，距离三百米。再做四、五边夹角，输入负的六十度，距离三百米。最后做五一边夹角，输入三十度距离三百米，现在图形就做完了。还有两个重要的点， 第一个重点就是来设置这个循环，打开无限循环，循环起始点选择二点，循环结束点选择七点。第二个重点就是平移经纬度，我们要平移的是现在这个二点的经纬度，最后调整高度、速度，这些大家都会，就不一一演示。

恭喜你刷到我，说明你地面站要一把过了。我是王大山。我们今天继续来做题，没想到劳动节考点还在上班，我们来看一下五月二号天津零三的题目。首先我们把题抄下来。好，现在题目抄下来了，我们看一下题，这是一个题型， 条件是一二二三等于 a， a 等于四百米，角三等于六十度，六十度四百米，四百米，横杠是 c 水平速度、垂直速度、停止转弯，这都是填空的。我们先看这个图，画个辅助点，这里是五点 四到五，四到五是四百，这个显而易见。那五到三十度上，因为这个是二五，是三四的垂线吗？这里是个直角，这里是六十度，这里就是三十度。 那三十度所对应的边等于斜边的一半，这里就是二百米。二百米，二百米。那五到二就是一个有带小数点的数字， 就等于三到二的平方，减去三到五的平方就等于二到五的平方。再开个根号，我们拿计算器算一下，四的平方减去二的平方等于十二，根号十二等于三 四六四一，那就是五到二就是三四六点四一米。需要用到勾股定律，我们验证一下。可不可以把它两个这个四百，这两个零省略了来算。 四百的平方减去二百的平方等于个十百、千万十万、十二万，根号十二万，个十百千万十万就等于三百四十六点四一， 就和这个一样，它两个零可以省略来算，五到二就是三百四十六点四一米。那这个图就好画了。那第一步就是把图画出来，再看一下附加条条件， h， 这个是 h 的 坐标是平移用的，也是填空，没什么难度。 h 位于三到二的延长线上四百米，我们正画出这个图以后，我们可以先画，把 h 画出来，也可以，也可以通过第三个条件，三到二东偏南二十五度，先把图形转，转了以后 我们再画，也可以的。好，我们先看一下三到二，三到二是三到二，就三为中心点，东偏南，这里是东，这里是南正东往南偏二十五度，就是九十度加二十五 一百一十五度到二的位置。那就第二步。第二步，第二步，我们把图转出来，转出来了以后在第三步， h 位于三到二延长线上四百米，把 h 画出来。 h 位于三到二的延长线，那意思就是 离这个二点四百米，在二的下面，这个图差不多就出来了，之后就是填空了。好，我们开始作图，第一步，点出一点，第二步，点出二点，二点是 四百米九十度，第三步是九十度二百米。第四步，零度三四六点四一，你画出这个二七零度六百米， 最后手动闭合一下，幺八零度三四六点四，一，把三点删掉。好。第二步，旋转一号点是三，二号点是二，沿北的夹角是幺幺五度，旋转三到二是幺幺五，二到三的话 是二九五二九五减去幺幺五正好差了一个一百八，旋转成功，再根据根据这条线去找 h 点相对点，移动精准点为二点，方位角是幺幺五度， 相对距离四百覆盖起飞点添加。刚才给了三到二是幺幺五度，那他在这 h 在 这条航线的延长线上，那就以二为基点， 幺幺五度给到的长度也给到的四百米，正好就直接能把 h 点画出来了。之后就是简单的填空了。 起飞高度是 c， c 是 三十米，水平速度三米每秒，垂直速度两米每秒，停止转弯，停止时间没做要求，适合闭合循环。还有一个平移指定经纬度， 精准移动纬度，参考点是起飞点坐标是幺幺二点五五六六，这个是二三点三三四四。平移平移成功。好，这道题就做完了。

地面站图形不会画，主要是三角形的基础知识没学老，今天大为带大家了解一下常见的几个三角形。首先我们看常用的三角形一般分为三个，第一个是我们常说的等腰直角三角形，等腰直角三角形的特点包括两个，一个是两个腰相等，我们一般出考题的时候， 只要见到了九十度，九十度的这两条边就是他的两条腰，两条腰相等，他们的比例就是一比一，如果这个腰是一百，这个边长也就是一百。好多同学主要是困惑在哪一点，这个斜边的比例是根号二，根号二化成小数的话，就变成一点四一四倍，如果这两条边长是一百的话， 斜边的边长就是一百四十一点四就用一点四一四乘以一百，它的边长比例就是这样，我们只要是看到有两个角度是四十五度，一个角度是九十度，我们就可以断定它是等腰直角三角形 了，这样我们的边长以及角度我们就都知道了。现在讲第二个图形，等边三角形。等边三角形其实是最简单的一种三角形， 每一个边都相等，三角形里面每一个内角都相等六十度，以及它的比例是一比一，它是一百，这两条边也都是一百米，这个是最容易分清的图形啊。下面讲第三个图形，好多同学 主要是这个图形有困扰，他的这种图形是没有规律的，我们常见的总结出来这个规律就是我们常见这个图形叫做三六九的三角形，有一个三十度的角度，有个六十度的角度，九十度的角度， 这个边长的比例大概就是直角的两条边，最短的一条边是一倍的边，他所对应的斜边是他的二倍。直角边的长边 我们化作整数的话就是一点七三二，编号三倍。如果短边是一百米的话，长边就是二百米，直角边的这个长边就用一点七三二，乘以一百就是一百七十三点二米。这样我们只要看到 图形里面存在三十度或是六十度，或者是有一个一百米，另外一个边长是他的二倍的情况下，我们就可以断定他就是三六九的图形。边长和角度我们就能求出来。然后讲完这三个三角形之后，我们就会发现 考试的图形里面会包含这几种，看到这几种图形的话，有的人就会有疑惑，比如说为什么梯形也要考三角形啊？我们梯形三角形里面唯一难的点在于梯形的这个角度和这条边，我们把这条垂线沿着这个角画下来之后，你就会发现 这个就是一个三角形组成一个正方形，他俩的组合正南正北的方向我们都知道，九十度方向，零度方向、二百七十度方向，这些大的方向我们都是能一眼能看出来的， 唯独是这个三角形不能看出来，我们就需要通过他所给的条件，边长以及角度，我们就可以断定出来他是个什么三角 形，只要我们知道他是什么三角形之后，他的角度边长我们就都能求出来了，包括这个我们常叫猪蹄形，猪蹄形也是一样，把这个三角形补全，我们只需要分析 里边这个三角形是什么三角形，那么这些我们未知的这些角度，还有这些未知的边长我们就都可以求出来了，包括这个图形也是一样的沙漏型，它是两个三角形的组合， 前提是我们需要通过考官给的条件来分析出来这两个三角形是属于什么三角形，然后再去判断他的每一个角的角度边长，这样就好画了。六边形其实也是比较简单的一个图形， 六边形总体分下来就是我们说的六个正三角形，他的每一个小角是六十度，所以六边形的一个大角内角是一百二十度。边长角度知道之后，六边形其实就很好了，地面站还有其他难题评论区可以告诉我。

三月十七号，天津临沂这道地面站考升题，据说二十七个同学只过了一个，那么挂科的原因三分之二是因为这个图形，三分之一是因为这个假角条件。 关于图形挂钩的同学也要分为两类，第一类是图都没画出来，不知道这是什么三角形。第二类同学是图形画出来了，但是没有满足这个条件，那么就跟着迪奥一块来掌握这个题的做题思路。关于这个三角形，很简单来看， 图形为一个直角，三角形，角二和角三这两个锐角没给角度，只给了一到三和二到三这两条边长，那么我们通过这两条边长他的公倍数就可以推理出来。这是一个勾三股四选五的三角形， 六十和一百的公倍数为二十，六十除以二十为三，一百除以二十为五，那么一到二这条边长为八十米， 那么通过他们的边长我们就可以来推理角度。一到三为六十米为短边，他也是勾三边，通常来讲勾三边为三十七度所对应， 一到二这条边中边八十米为股四边，通常来讲他为五十三度所对应。那么按照三十七度和五十三度这个图，我们就能画的出来了，但是你画出来之后，边长必定有小数点，就满足不了这个条件。 三十七度和五十三度他是四舍五入之后的角度，精确来讲的话，三十七度他就应该为三十六点九度，五十三度他就该为五十三点一度。 按照三十六点九度和五十三点一度来画的话，出来之后他就必定没有小数点。我在地面上上班已经给你们测试过了， 但是关于这个图画图，我需要那么麻烦吗？需要那么复杂吗？我需要去找他的角度吗？不需要，直接利用我们软件的相对坐标编辑器，我只需要知道一到二的边长以及原长相，一到二的原长相 为九十度，距离八十米。这个时候我是不是要放射三号航点？我们可不可以让三点以一点为精准， 位于一点的正北方向，距离六十米是不是就直接搞定了？需要那么复杂吗？直接让软件来帮我生成，而且还不会出现小数点。接着 来看夹角条件，角 h 二一等于一百五十度，夹角位于图形外侧，给的是起飞点的方位，那我们就结合夹角来求图形的横向 角。 h 二一为一百五十度，中间的数字二作为顶点，也就是夹角所在的位置旋转点，然后画 h 的 草稿，位置标注在图形上边。画在哪？画在二一的航线一侧。那么一百五十度的夹角啊，我们就画在这里， 角 h 二一，这里构成一百五十度的夹角。好，草稿画完了，接着我们来看起飞点条件，起飞点位于二点 s w 方向，距离一百二十米， s w 是 多少？ 二百二十五度，反之起飞点到二点就得多少，加减一百八就得等于四十五度。好，起飞点到二点为四十五度。然后 是不是顺时针转这个夹角，一百五十度就去到了一到二的航向，所以四十五度加上一百五十度，那么一到二的航向是不是就为一百九十五度？ 那么接着把其他的参数给它输上去，最后输入起飞点的经纬度，点击平移即可。那么以上呢，就是三月十七号天津临沂这道地面站考试升题的一个详细解析，下课。

哈喽，大家好，我是文集教练刘志宇，今天咱们还是来看五边形啊。首先咱们看图，一二三四五，这是一个顺时针的图。好，咱们来看条件，一二三五是正方形，那角一角二九十度， 一到二，二到三，三到四，四到五，五到一，所有边长都是一样的。好，再看下一个条件，一到二等于一百米，标出来， 那他所有的边长都是一百米。好，现在咱们已知条件就这么多，该怎么作出图形呢？首先我们把三到五连起来。 好，那现在三四五是不是就成了一个三角形？ 他刚刚也说了，所有边长都是一样的，而一二三五是正方形，那这条边就等于这条边，那这条边三五就是一百米。 好，三到四和四到五也是一样的，都是一百米。 好，现在咱们来看三条边都是一样的三角形，那他是不是等边三角形？等边三角形每个内角是六十度， 那我们现在是不是就非常好做图了？这个角这三个角都是六十度， 而二三五这个角是直角，是九十度，那这个角是不是就是可以用九十减去这个角 六十度等于三十度，那这个角就是三十度。 好，现在三四五这个角也是六十度，因为它是等边三角形。角五这个角是不是也是九十减六十等于三十度，因为这里是直角， 而这个角是六十度，那这里也是三十度。好，现在我们已知条件已经足够作图了，打开电瓶站，随便确定一个点为一点，一到二，怎么看是顺时针， 一到二，零度，一百米二到三，九十度，一百米三到四，咱们来算一下， 二到三往这是九十度，那这条边要转到这里来， 是不是顺时针转九十度，再加这个六十度。 九十加六十等于一百五十度，那就是二到三这个方位角的九十度，加一百五十度就是 二百四十度，那三到四就是二百四十度。 好，四到五，三到四是二百四十度了，那这条边要转到这里来， 是不是就是逆时针旋转，旋转多少度？咱们来看这整个角是一百八十度，减去里面这个角六十度，是不是是一百二十度？那这个角就是一百二十度。 要转要转一百二十度，那就是二百四。减一百二等于一百二十度，那四到五就是一百二十度。 一百米。好，咱们来做回一点。 ok， 现在每条边长都一样的五边形，咱们做出来了，其实非常简单，只需要把三到五连起来，把它想象成一个等边三角形，咱们就能做出完整图形了。好，这节课就这样。

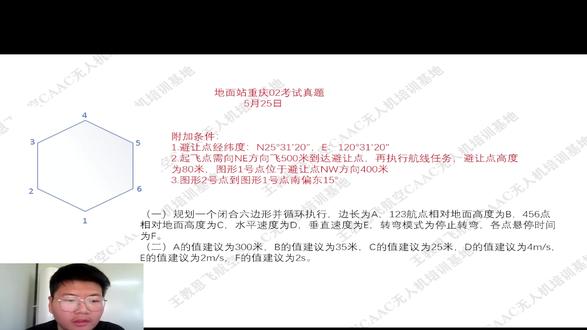

好， hello， 大家好，今天给大家带来的是地面战重庆零二考试的一道真题，嗯，五月二十五号的考试题。嗯，非常简单啊，也不能说非常简单，基本上图形还是一个非常常规的一个图形，主要呢还是看你平时练习的自己基本功 好吧。然后我现在这边有一套专属的题库啊，昨天，呃，在评论区啊，还是说在后台都有很多人私信，呃，都是我自己制作的，然后，呃基本上也是有偿，肯定不是免费的啊，就是如果有需要的话可以后台私信我，好吧，然后讲一下这道题 题型很简单啊，经纬点，经纬度，这都不说了。好，起飞点需要先向一个地方，那是不是又是什么类型啊？是不是又是我们的边上点类型？先向多少？是不是先向四十五度飞多少？是不是飞五百米 到达一个避让点？但是它实际上在我们地面站上是一点，然后再向哪？是不是往后边避让点高度，那是不是就相当于是一点高度，对吧？啊？图形一号点位于避让点，那是不是避让点到一点，对不对？是不是相当于就是从这边往这边走，对吧？ n w 三幺五 四百，然后呢？到达图形一点，到达图形一点，然后呢？你看这是不是说明我们起飞点到一点的这个东西， 它已经是啥？它是不是已经结束了，对吧？然后图形二号航点位于一点这个一个角度，那是不是一到二， 对吧？南偏东，上北下南左西右东南，也就是一百八，往东这边偏十五，那是多少？是不是一百八减去十五， 这是一到二，那一到二知道之后是不是就可以顺着画了？其实很简单啊，这个六边形边长是多少啊啥的，这下边都有，其实都是很简单的一道题啊，就是现在没有那么难了啊，主要还是看你的精细程度好吧，然后自己在私底下多思考思考，多算算。然后呢， 这我自己的题库，地面上考题汇总，这都是我自己整理的。然后你们可以就是有需要的可以看一下，比如说重规划 啊，以及目录的考题三百多页，然后有考前专门的，就比如说考前专门的两分钟做什么题，这都是我自己一个一个打的好吧，然后有需要的话可以在后台私信我啊，谢谢大家。 因为主要最近有很多人反馈说就是，呃，我这个题不知道该怎么做，或者说找不到该练的题，我就给你总结出来。然后啊，谢谢大家，今天就到这里吧。

通过率极低的五月六号广东零三顶站解析来了。第一步，正北图已知所有边长为三百米，角一等于角二等于九十度，所以三四五是个等边三角形。 这个猪脚是个典型的六十度猪脚，看见六十度猪脚就是二百四和一百二，所以三到四是二百四三百米，四到五是一百二三百米正北图完成。 第二步，图形旋转已知二位于一西偏南二十度，所以是即准点一到二的二百五十度，旋转完毕。 第三步，起飞点空域倒车，已知 h 线向 se 六百米到达避让点，也就是倒车方向三百一十五度六百米，然后一位于避让点 n w 方向五百米，也就是倒车方向一百三十五度五百米。 倒车步骤是上下兑换，所以击准点一一百三十五度五百米，插入 h， 得到避让点一号点。第二步，避让点一号点三百一十五度六百米覆盖 h。 第四步，逐行清线，要避坑的是提卡图形，一号点的进位度是我们完成图形二号点的进位度，所以是二号点进位度平移图形完成。

哈喽，大家好，我是李教，今天又被新疆零一的考试真题刷屏了，同学们都在抱怨这个条件到底怎么做？经过多方面的求证，现在我来给大家一个标准答案来看题。 h 点在一二边的延长线上，但又不能与一二边重叠， 这句话是最具有迷惑性的，大家可以把不能重叠这个词简单的理解为不能同向。既然不能同向，那 h 点就在图形的左边了，那现在该有同学问了，如果 h 点在左边，不就成为二一的延长线了吗？ 其实不然，这个一二的延长线并不能分 h 点的左右，只要在一二的水平线上，都是能满足听条件的。 有考过的同学可以评论区留言，在二点后面是 h 点，是不是直接宣办挂科？ h 点找到了继续看。 h 到三又等于五十米， 一到二和二到三的边长为三十米，看到这两个数字是不是想到了三四五三角形，那 h 到一的距离肯定就是四十米条件。看到这里就可以画图了， 直接快速生成直角三角形，转二到三的横向，然后编辑一到 h 的 度数，也就是四十五度，四十米图形做出来就是这样的。今天的视频先到这里，有不懂的题可以加入粉丝群，你教，每天定时更新考试真题。

同学们大家好，今天呢，我们一起来看一道四月二十七日河南灵山地面站的考试真题。这道题目涉及到勾三股四选五的三角形以及 双条件起飞点，我们通过这道题目一起来学习一下滑克尔地面站版本更新之后，通过辅助线作图的使用方法。接下来我们一起来看图。首先一到二等 于四十米，一到二等于二到三，我们做一下标注，角四等于五十三度，我们看到五十三度的角，马上就要想到三四、五的三角形。接下来我们通过 一点做垂直于三四的辅助线相交的点命名为 a， 这个图形角三等于直角角，二等于直角四。 a 一， 它也是一个直角。直角三角形当中有一个角等于五十三度，另一个角就等于三十七度。 我们五十三度所对应的直角边就是我们的股四边，股四边的距离就等于二到三的距离等于 四十米。三十七度的角对应的边就是勾三边。我们通过四十除以四再乘以三就得到了咱们 a 到四的距离等于三十米，一到四的距离就是 四十，除以四乘以五就是五十米。三到 a 的 距离就和二到一的距离相同，也是等于 四十米。我们通过勾三股四选五的三角形，很快就能够算出这个图形的所有的边长，我们图形就容易做了。 起飞点到一点的距离为四十米， h 到二的方向为 s 一， 也就是东南方向。 h 到二为一百三十五度，那么二到 h 就 等于三百一十五度。 一点在三点的三百一十五度方向，就是说三到一的航向角度为三百一十五度，这就确定了咱们图形的整体航向后面的条件，航线相对地面高度九十，水平速度四米，垂直速度两米，转弯方式为定点转弯，停留时间三秒，图形闭合并循环直行 一点的经纬度。题目解析到这里，我们接下来一起作图。首先咱们从起飞点到一点，随便画零度六十米的距离，然后从一号点到二号点为二百七十度四十米的距离，从二号点到三号点为零度四十米 的距离，从四号点到一号点等于是二百七十度减去五十三度二百一 十七度五十米的距离。图形画完之后，我们进行航线旋转，三到一的航向为三百一十五度。 航线旋转完成之后，咱们再来寻找起飞点，起飞点的话，它是位于二点的三百一十五度的方向，一号点四十米的距离。首先通过二号点鼠标右键点击二号航点，然后选择辅助作图，我们二号点是三百一十五度方向，辅助线就生成了。 再点击一号航点，鼠标右键辅助做图，我们是位于一号点四十米的距离，点击保存，点击之后会出现一个以一号点为圆形四十米的圆，以及 二号点三百一十五度方向的一条辅助线。辅助线生成之后，在辅助线相交的这个点 点击一下，它就会生成一个航点，这个航点就是咱们需要找的起飞点，六号航点灵敏的位置覆盖起飞点，咱们再把六号点删除， 辅助线清除，清除之后我们再来进行航线平移，一号点的经纬度幺幺九度二十七分四秒，纬度为三一点五五七九分五。 点击确定定位起飞点。图形我们画到这里就画完了，接下来再来输入其他的条件，航线高度、速度以及闭合并循环图形。其他的条件我就不一一做了。同学们，期待你们的答案出现在评论区。

今天给大家带来是地面站其中一种题型夹角，也是让学员们啊更好的去了解这个地面站。首先我们要知道啊，我们做图有几个步骤啊，第一个他是要看图， 我们要了解这个是什么图形，然后再绘制我们这个图形出来。第二点就是找出我们这个题目的旋转条件啊，也就是说假如说他一到二为多少度，三到三到二为多少度啊，这是一个旋转条件。第三个是 定位我们的起飞点的位置，最后一个也就是修改题目中的条件要求，当然这是我个人的做题步骤，每个人的做题步骤也不一样，但是我是通常是这么做的啊。首先我们来分析这个图形啊， 该图形为等边三角形，高度为一百一十米，通常话我们要把有效的数字要用笔给它记录下来，圈出来， 防止啊，防止后续啊，看题看错了，然后该图航线边长为八十米啊，八十米要标出来，根据图形我们知道此图形是逆时针旋转，所以它的夹角是为负六十度， 我们现在来画出我们这个图形，打开我们的地面站之后啊一点随便点，然后选择啊夹角形式，角度值为负六十度，边长为八十米，然后选择插入啊， 这样子啊，我们这个三角形啊就就可以画出来了，我们的起飞点位于二点的 n e 方向八十米啊，这个他不是我们通常写 起飞点的啊方式，我们要把它写成什么呢？我们要把它写成二到 h 啊，二到 h 为四十五度八十米，这样子是有利于我们作图的方式啊，然后我们再看啊，水平速度啊，垂直速度， 然后第五个条件就是我们这个一个旋转条件，但是这是一个假角形式，需要我们去求的角 h r e 的 一百二十度，且位于图形外侧啊，这个我们先标志出来，首先我们要做一个辅助线啊，也就是 起飞点的啊，一条线，然后我们知道他这个夹角是一百二十度，从图我们可以看出来啊，他从二到 h 到二到一，他是一个顺时针旋转，顺时针旋转 是顺加逆减，所以说我们这个二到 h 是 四十五度啊，加上一百二十度 就是一百六十五度，也就是我们二到一的旋转条件，旋转条件是二到一为一百六十五度啊，所以打开我们这个航线设置啊，找到我们的航线旋转 参考点一为二点，然后参考点二为一点，所以说是二到一为一百六十五度，然后点击确定旋转 啊，我们的旋转条件就做好了，下面就是定位我们的起飞点的位置，我们刚才分析啊，二点到起飞点为四十五度，八十米啊，就是二点到起飞点， 所以就以二点为基准点，方位角选择四十五度，然后八十米覆盖，选择覆盖我们的起飞点。 这样子啊，我们的起飞点就定位完成了，第一种方法是我们这个方位角定位 h 点的方法，然后第二种方法还是用我们的夹角形式 啊，我们知道他是角， h 二一等于一百二十度， h 二一等于一百二十度。如果用夹角形式定位我们的起飞点，我们要先观察啊，从一点到二点 再到 h 点，他的走向是一个顺时针还是逆时针啊？很明显啊，他是一个顺时针走向啊，他是一个顺时针走向，他虽说是正的一百二十度。然后我们就选吧，我们以二点为基准点啊，二点为基准点，选择夹角形式， 然后覆盖我们的起飞点，然后现在我们来开始定位我们的起飞点，然后选择以二点为基准点， 以二点为进呢？选择夹角形式啊，然后我们角度值，我们刚才我们看到角度值是一百二十度啊，一百二十度八十米，然后覆盖我们的起飞点，做完之后也是啊，相同的位置。

这么简单的题，考场里边出来的同学给我说，迪奥四十个人只过了八个，我都不知道你们怎么在考的。来看三月十二号河南明市这道地面站考试真题，四十个人过八个， 一小部分同学栽在了这个图形上边，大部分的同学栽在这个风向条件上边。来，我们来看做题思路。首先看图形，图形为一个五边形的猪脚图，然后这是他的条件，该图航线各边长 为五百米，角一角二为直角。那么很多同学他画蛇添足，他自己在角四这里去想象成了一个直角，然后把这个三角形当成等腰直角三角形来做，然后再在这上班了， 别人已明确给你说了个边长为五百米，然后角是没给你角度，那么这个三角形它是不就为本边三角形，个边长均相等为五百米。好，接着我们来看起飞点条件， 起飞点位于二点南偏西十度，距离五百米，那么这个起飞点方位就是一个常规方位，南偏西十度，那就是一百八十度，顺时针加十度就是一百九十度，然后距离五百米。我们重点来看这个风向条件， 低调讲过，看到风向条件马上画坐标，确定风向，本场风向为东北风， 画坐标，风向为东北方向，吹过来风向为风的来向。好，飞机在三到四航线时为正右侧来风。我说过，把这种三到四航线，你就想象成是飞机 三到四航线时为正右侧来风，你就想象是飞机的正右侧来风，因为飞机会经过三到四的航线。好，那么三到四 为正右侧来风。飞机往哪边飞？是不是只有前往三百一十五度方向飞，然后咱们正右侧 才能迎风，也就是飞机的正右侧迎风。这里形成了一个九十度的垂直角，所以三到四的横向为三百一十五度，接着把其他的参数给它输上去，起飞量的精准度一缩，点击拼接。 那么以上呢？就是三月十二号荷兰零四这道地面站考试真题，四十个过八个。怎么考的？说实话，的确这道题我都不想讲，太简单了，下课。

上海零一地面站，看看有多少人没有注意到题目的细节。 首先正北作图，画出等边三角形，边长一百二十米， 使用航线旋转工具，选择二到三横向一百三十五度旋转图形， 已知条件 h 到二一百三十度，得出以二为极，准点做二到 h， 横向为三百一十度， 覆盖 h 点。注意要求起飞高度与航线高度一致，所以起飞点高度也要设置为一百米， 且水平速度、垂直速度要求为全程速度，所以返航速度和下降速度都要设置，很多同学都没注意到这一点。最后进行其他设置，并将图形平移到要求的经纬度位置。 你学会了吗？欢迎到评论区分享讨论。

同样考地面站，别人六分钟能做完，你却总是超时，其实不是你不会，只是还没有建立起来正确的答题套路。我们总结了一套地面战役规划六步法，按照这六步答题，节奏不断，思路清晰。第一步，先绘制基本图形，拿到题之后不用管这个图形的朝向，先把基本图形的轮廓精确的画出来。 第二步，通过旋转工具调整图形朝向。第三步，按照规定均为度平移图形。第四步，确定起飞点位置。第五步，录入航线和航点参数。第六步检查叫对方法通用，但是要注意，如果遇到用夹角条件限定起飞点位置， 那么把第四步提前到第二步，只要熟练掌握这六步法，六分钟之内轻松完成答题。最后提醒大家，第六步检查叫对，非常关键，一定要仔细耐心的检查。最后我会带大家实战演练，有什么问题大家在评论区里讨论。

哈喽，大家好，我是李教，好久没给技术不好的同学专门出过视频了，最近也没有什么难题，正好有时间给大家出一期从画图思路到地面站属性的设置一整套流程，如果对你有帮助，请多多支持。这是一题海南零二的考生身题。拿到题，我们先根据题目条件分析一下这个图形应该怎么算， 未知的角应该是个什么三角形。来看题目条件，所有边长都是九十五米，从三点做条辅助线下来，通过边长能判断出这是个等边三角形。继续往下看，起飞点位于一点 s w， 一 到 h， 也就是二百二十五度， 再继续往下三到四为 e， 九十度。有了边长起飞点航向与图形航向，我们就可以画图了。直接先按照正南正北的方向 把两条直角边先画出来。现在我们来到了三到四，使用内夹角输入角三的夹角三十度，边长已经给了点击增加， 然后再逆时针转动角四六十度的夹角，最后直接点击闭合，这个图形就出来了。如果对夹角不太熟悉的同学，可以按照正常的航线加减来画图。我们继续来转动图形，横向点击航线修改，输入三到四九十度，点击整体移动旋转图形， 然后找起飞点，输入一到 h 等于二百二十五度，点击确定，然后打开整体移动，包含起飞点来修改一点的经纬度， 直接编辑一点，输入相对应的坐标，点击确定，最后出入任务属性行高，这些就不多做解释了，直接照抄。我们着重说一下这个循环，题目里说了闭合循环三次，那我们这个循环就应该输入三，如果是循环执行三次， 那我们这个循环里就应该减一输入两次。所以我也总结了一个规律，只要题目里看见执行，就把次数减一，没有执行只有循环，就是照抄次数。好了，今天的视频先到这里，有不懂的题可以加入粉丝群，你将每天定时更新考直升题。

今天我来讲一下地面站会考哪些图形，总共有八列图形，这个就是我们一个等边三角形，等边三角形的一个特性，三个角都是六十度， 且每条边都相等，这就是等边三角形的一个特性。然后第二种就是我们一个等腰直角三角形，这个角是九十度，且里面角都是平分的四十五度，然后这两条边是相等的，这条边是根号。二， 接下来我再讲一下我们一个蝴蝶形，蝴蝶形它其实就是两个三角形加起来的图形，可以假设里面都是六十度，也可以假设里面为九十度的四十五度， 这就是相当于用了这里面图形的一个特写。然后接下来我来讲我们的猪蹄形，猪蹄形其实就是一个要么是 连接这条线，然后这里是一个正方形或者是长方形，然后里面会会有一个夹角， 会有个三角形，我们只需要找到一个这个三角形的一个特性，其实都是套用这个这这个三角形的，但是还有其他的特殊三角形。下来我们再来讲一个梯形，梯形也是一样的，只不过 这边是一个正方形或者是长方形，然后这边就是我们画条辅助线，我们把这个三角形，我们把它一个特性想出来之后，要么这里是四十五度，反正这里就是总共这里只能就是一个九十度的角，要么这里是四十五度，要么这里就是三十六十， 要么就是一个三十七和五十三度， 这就要想到我们一个特殊三角形的一个特性了。接下来就是我们一个扫描线，扫描线我们其实是比较简单的一个题目，但是要根据他一个条件来定我们的一个扫描线的一个难度。然后接下来是我们一个六边形，我们六边形的一个内角和是一个一百二十度 内，内角就是一百二十度，然后边都是等边等边关系， 六边形其实我们相对来说是更简单一点的。然后这就是我们的一个圆，我们的圆在地面上的考试，考试中相对来说会出的比较少一点，这是我们做地面上的八种基本图形， 出题人最喜欢出的就是蝴蝶形。下期视频我会带大家深度解析一下蝴蝶形的一个题目，不管用什么方法都可以在六分钟之内做完，大家考到蝴蝶形再也不用担心考不过了。

第二个图形等边三角形，五十秒之内把它画出来。好等边三角形的特点，它三条边是相等的，一二三一二等于二，三等于三一， 我们给他定个二十米，他除了三条边相等以外，三个角也是相等的。角二角、三角一都是六十度，六十度、六十度。画这个图形，我们先要把直角坐标系画出来。 n、 s、 w e， 上北下南左西右东，北是零度， 南是一百八十度，西是二百七十度，东是九十度。把箭头也画出来。好，一到二箭头是朝这里的，和这里箭头一模一样，那一到二就是二十米 九十度。二到三是这个方向，我们把这个移到这边来，它和这条线的夹角是六十度，那我们就在这画一个六十度，从这到这是逆时针，这里就是三十度。 三十度逆时针转转到这里的话是三百六减三十等于三百三十度。从二百七顺时针转转到这个角度，他是顺时针，是加，那就是二百七，加上六十度，就等于三百三十度。 顺加逆减，从二百七顺时针转六十度到这个这个二到三的横向，那就是二百七加六十度，等于三百三十度。从零度， 或者这个也叫三百六十度。逆时针往这边转，转到这个横向就是二到三的横向，就是要减三十度。三百六减三十等于三百三十度。顺加逆减， 那么就能得到二到三，他是三百三十度。二十米。那三到一，三到一，我们把它移到这个坐标系来看，它和这个的夹角是六十度，那我们把它画的长一点点，把它过中心点，这个就是三 到一的方向，他这个底边夹角是六十度，那我们来看一下，这个角是六十度，那这个角也就是六十度，因为对角是相等的，这个等于这个，这个等于 这个，所以这个也是六十度。那么是不是就相当于二百七逆时针转六十度，就是三到一的三到一的方向，或者说一百八顺时针转三十度，就是三到一的横向。 好，一百八加三十等于二百一，二百一十度。二百七逆时针转六十度， 那就是二百七减六十也是二百一，那三到一的横向就是二百一十度。二十米，这个是硬算出来的横向，我们有了长度和横向，就直接可以把这个图画出来了。第一步还是点出一点， 开始画二点，二点是九十度，二十米没难度。最后就要看纸上算的那个二到三，我们算出来的是三三零度二十米。好，三到一就是我们算出来的是二百一十度 二十米。好，好，这个图就画出来了。那现在不是一个作业， 一个边长为三十的等边三角形，你们试着画一下，看看能不能在差不多是这个样子，看看能不能在五十秒之内画出来， 这个就是作业。好，这个就是等边三角形的画图的技巧，练到五十秒就可以了，如果你能精简一点，如果你能三十秒之内画出来，那过地面站对于你来说就没什么问题了。
