盲孔六角螺钉连接画法
同学们好，今天我们学习螺钉连接，那么学会螺柱和螺栓连接以后，那么螺钉连接其实也没有啥本质区别，而且这个钉的种类也非常多， 所以一般来说螺钉都是比较小的，叫钉，用于被连接件受力比较小，不需要经常拆卸的，这样场合用螺钉连接就可以了。 大家看看这有一种螺钉，大家认识一下，这个叫内六角，这中间有一个 六棱柱，所以啊，旋转的时候要用专门的扳手来进行，这个叫圆柱头，嗯，这个叫一字形，用这改锥 来进行拧紧或者是拧松啊，这个叫沉头螺钉，将来这个头部要沉到这个物体内部，让这个平面和这个物体表面平齐。 我们也经常遇到这样的螺钉，那么这种螺钉我们似乎很少遇到，是一个紧固螺钉，起到一个连接作用， 所以啊，这就是螺钉连接，应用非常广泛。其实不止这些，大家工作以后还能见到很多很多，但是道理都是一样， 这些都是标准件，他的每一个结构，比如这个开槽结构是多少，这个尺寸都有，我们不能自己设计，要查这个手册，所以将来我们设计的时候，我们桌子上要放一本手册， 那么这里给大家举几个例子，大家看一看，这就是一个开槽的这样一个圆柱头螺钉一字型，用这个改锥来拧， 那么这里呢和螺酸连接下边这部分是完全相同的，在这里有一些不同，大家看它这里 就是钻孔深度和螺孔深度简化在一起，就画成一条线，所以这个大家一定要注意，然后这块还是内外螺纹悬合就可以了，那么上边这块板依然是一点一 d 这样一个光孔 啊，大家注意它是水平投影，如果按真实投影，大家想想这是一个圆，然后呢这是中心线，按真实投影 开槽，这两个面，两个侧平面是不应该是上下竖直这样关系，但是呢我们不按真实投影，故意的向右倾斜四十五度， 所以将来你在图中看到有这样的图线，那多半是一种这种螺钉的结构，因为它是个标准件，不是真实投影，大家记住， 那么这个沉头螺钉也是一样，大家看这个头要沉到这个上面这个物体内部，所以啊，让这个红线和这个黑线平齐 啊，我们很多像一些桌子、椅子都有这种结构，你不能让它涂出来，那就影响使用了。所以这个大家也注意，下边这个钻孔深度和螺孔深度是一样的，所以这个线就划成一条线，其他的没有什么。 然后这是一个内六角，这个就是按照真实投影来绘制的，那么这些螺钉大家记住都是实心的，所以啊都按不抛处理，包括之前咱讲的螺栓螺柱都是一样。 还有一些其他的螺钉，大家可能见的不多，比如说这种所谓的紧固螺钉，前面有个圆柱头，这上没有螺纹，然后这有外螺纹， 那么这个螺钉起到什么作用，大家一看就知道，是不是一和二之间不能有相对运动了，对，所以他俩之间不能有相对运动，把它固定在一起，这也是一个紧固螺钉，起到一个连接作用， 就让这一和二没有相对运动。等等，这个叫齐缝螺钉，正好 中心线，正好在一和二的这个接触面啊，也是让一和二没有相对运动这线大家在工作当中自己要把它画好就可以了。那么我们这一讲到此结束，谢谢大家收看。
粉丝8869获赞5.4万
相关视频
01:05查看AI文稿AI文稿现在我们学习内六角圆柱头螺钉连接装配图画法，这是内六角圆柱头螺钉连接规定画法， 螺钉按不坡绘制，接触面画一条线，非接触面画两条线。螺纹中指线高出螺孔端面 沉孔深度与直径按标准比例绘制，孔口倒角可简化或省略。相邻零件剖面线方向相反或间隔不同。 这是内六角圆柱头螺钉长度较小时的连接画法，整体符合机械制图中螺纹紧固件连接的表达规范，清晰准确地传达了装配信息。 要注意现行的画法，手工画图时尽量用简化画法。电脑绘制，现在基本上都有标准件模块，根据国标选择好就可 学习机械制图，多看多练，在学中做，在做中学才能熟能生巧。
133机械讲堂

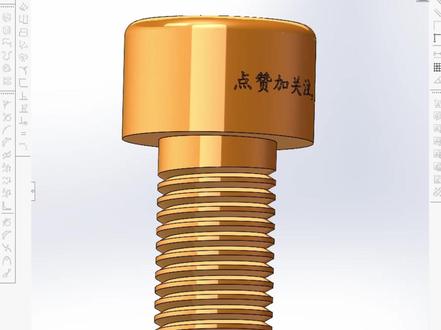

04:35查看AI文稿AI文稿这个视频我们来绘制这个内六角螺钉的三维模型，跟着我的视频你一定能学会。大家好，我是大宇，同时呢我在这里还给大家准备了一套 sirius 的 学习线路以及视频的相关教学，粉丝专享，需要的扣六六六即可全部免费领走。 好，这里呢，我们关掉动画， ctrl 加 n 新建一个零件绘图模板。好，那么现在呢，点击前世面去进入草图绘制， 选择中点线命令，在这里绘这条数值的一个构造线，转换成构造线，再选择直线命令，从这里呢去绘制这样的一个图形啊，把它绘制完成， 好，选选择直行智能尺寸，给到这条这个线到我们中间的构造线，给他一个直径值为一十三，好，下面这里呢给他他的一个直径值呢为一个八 好，取消一下，再去选择执执行智能尺寸，给到这条边线的一个长度为八好，再去选择呢给这条线一个一十啊，给他二十的一个大小啊，给他二十。 好，那么现在呢，我们再去选择直线命令，将这个图形呢完成封闭，选择旋转拉伸凸台命令啊，拉伸出这个模型，再点击会制圆角，给到一的大小，选择这个面，点击右键点击确定好，再选择会制导角命令，给到零点四的大小，选择这个面，进行一个导角 丁，再去选择我们的异形孔向导命令，选择类型，按小孔给到规格为 f 六，再去选择给定深度为四，选择第一个类型，选择位置，选择三 d 草图。在这个面上啊，我们识别一下这个圆的圆心，在圆心上点击一下，点击右键点击确定， 现在再点击正面去进入草图绘制，选择多边形命令，选择边数为六边，选择内圈圆类型，在圆点处进行拉开，选择其中一条边线，给到实水平约束，执 行智能尺寸，给到这个内圈圆的一个大小为六，好，再选择拉伸，切除命令拉伸的一个深度给到四，点击确定 好，现在呢，我们再去翻转视角，好，选择这个面，去给它创建基址面，距离为二，点击确定，我们从这个基址面二这里面去进入草的位置，选择这个圆的这个边线，给它转换实体应用， 将这个圆给他转换为螺旋线，方向为反向，给到螺距为一，点击圈数为二十圈，选择顺时针，度数为零度，点击对勾。好，我们将这个基本面一呢进行隐藏，选择前十面去进入草图绘制 好，这里退出，我们再次绘制一下啊，选择一个右十面啊，这里呢？选择右十面去进入草图绘制好，那么这里呢，我们要去给到一个直线命令啊，绘制一个这样的一个构造线，再选择直线绘制这样的一个图形 啊，绘制出来，选中所有跟绘制的边线，给到镜像命令，执行智能尺寸，给到这条边线的一个长度为零点五，再去选择这个线与这条线他的一个角度约束为六十度。好，再去选择呢，我们的 这个顶点到这个点的一个距离啊，给到一个零点六啊，给到零点六的大小。 好，那么现在呢，再去选择绘制一个直接呃实现命令，从这个点到这个点绘制一个构造线，右键选择这个构造线，选择中，点好，我们按住 ctrl 键再去选择这个螺旋线，添加传统约束 啊，这里呢，我们再去退出草图，选择这个。呃，拉伸啊，扫描，扫描，切除命令。好，给到一个草图呢，轮廓为我们刚刚的草图，路径呢？为我们的这个螺旋线选择两边都拉伸切除，点击对勾 好，切出完毕，我们去选择这个螺旋线呢，把它隐藏起来。好，那么这样的图形呢，就已经汇聚完毕。收起设计术，点击小眼睛进行关闭，选择自动上色红命令，我们给他上个颜色。好，如果你觉得这个颜色比较随机，那么我们也可以选择老色卡，给他上一个另一个颜色。 好，那么这样的一个图形呢，就已经绘制成。如果想要一起把这个拉尔色卡以及我们的自动三色红命令的插件一并领走的话，也可以在评论区扣六六六即可全部带走。好，我是大宇，我们下个视频再见。
01:54查看AI文稿AI文稿这是一位网上的兄弟发给我，让我帮他看一下这个结构有哪些设计不合理的地方。这个是一根六角棒， 六角棒能固定这个圆柱上面就可以了，他的设计想法是靠一颗螺钉固定，本来这里是个圆的，洗了一个扁方， 让螺钉能拧到这个扁方的平面上，螺钉的长度刚好拧到六角边上，这里是十毫米。然后他选了一个 m 四一零的那六角螺钉，这样理论上来说 这个螺丝拧紧，这个六角棒也固定了。但是呢，从我们专业的角度上面来说，这个结构有一般的概率也是可以用的。假如说这个扁方我们先先加工的深了一点，比如说这里是十三， 加工到了十二点八，那么相当于这里这个螺丝与固定拧进去，他有零点二的间隙出来了。但是还有一种可能呢，比如说这里变成了十三点二，看这个螺钉钉六角棒他有间隙出来的，零点二的间隙出来了， 螺丝拧紧了，六角棒还是能活动的，还是上下能拔的，还有一个点呢，他这里呢， 本来是不要去镂空的，就是为了这个螺纹深度让他浅一点，他知道这个是 m 四的螺纹，太深了做不出来， 所以说他这里把它镂空了一点。我们再看一下这个结构，这里设计了个六角形的孔，用来固定这个六角棒，这个杆子他是无需承受大的力， 不让他转掉就可以了，不要让向上调出就行。他底部是与固定板贴合的，他工作时受力都是往下压力，但他设计了一个六角孔，但是六角孔对于加工来说，现在的技术车床上面也能加工六角孔了， 但是需要特定的机床才能加工，如果不用车床的话，一般就用线切割了。各位大神看一下，如果是你的话，你会怎么设计这个结构？有什么方法可以帮他改进一下？
13非标结构杨工

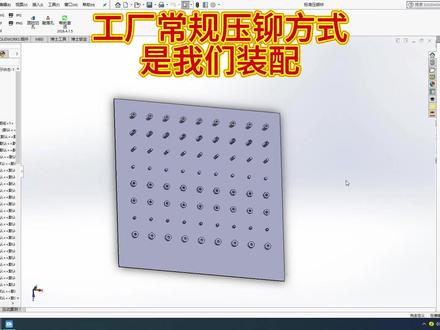

03:17查看AI文稿AI文稿大家好，我是金牛张公，今天我带大家了解我们钣金常规用的一些压铆件标准件。 第一款我们把它固定一下，这个是我们的一个不通孔的压铆螺柱， 经过我们的压锚机用压力与这个钣金进行一个压力结合。 第二个我们把它固定一下，这一款是我们的一个通孔压锚龙柱， 效果和我们不不通孔的一个区别， 这一个是我们的一个压马螺钉 压出来的一个效果， 这个也是压马螺钉，只不过呢这种是右边型的， 大家发现没有，我们前面讲的这个是圆头，这边讲这边呢后面的这个呢是六角头的，它是有特殊，在特殊的场合会用到这个，再要求我们扭力 强度比较大的零件工件才会用到这种， 这个就是我们六角头的螺母， 也是用压力压上去， 下面这一个是压好螺母 压出来的效果。 下一个这一款是我们的一个定位销压出来的效果， 这一款是我们的一个藏獒压出来的效果。 大家想系统的学习我们这个钣金拆图拓图的，我们有全套的钣金工作室课，私信了解。
00:54查看AI文稿AI文稿想要应聘月入过万的电气工程师，可是你连安八原型连接器都不会用。首先你要知道它是采用螺钉压接设计，安装的时候你只需要去除电缆护套大概十八到二十二毫米，现芯现皮大概去除三到四毫米。 接着将接头前端塑料外壳、密封圈、螺帽一起五马分尸即可。然后拿起线缆，用你穿串的技术依次将螺帽、密封圈、 塑料外壳都穿起来，然后给六角螺母来个放松按摩。接下来重点来了，接线的时候一定要按照一宗三蓝四黑的顺序将线芯插入接线孔，如果要是整错了，就会 最后将六角螺母锁紧，塑料外壳、密封圈、尾部螺帽这些也依次拧紧即可。看完本期视频，你距离月入过万不就又进一步了吗？
02:05
01:49查看AI文稿AI文稿cd 怎么画六角螺丝？一分钟教会你！首先输入 pol 空格，边数为六，绘制一个半径为十的六边形， 以几何中心点为圆心点，连接六边形的中点，点击左上角，切换为西南等轴侧，输入 ext 空格，点击六边形，拉伸高度为七，再次输入 ext 空格，点击原向下拉伸，输入倾斜角 t 空格，角度负六十六边形的底边为基点， 左上角，点击前视图，输入镜像指令 m i 空格，选择原物体左中左点，右中左点镜像物体左上角视觉空间，点击真实 空间，选择性能等轴侧交级指令 in 空格，选择全部物体是六边形的底座就做好了。输入坐标快捷键 cs 空格两侧输入 cyl 能做的快 快捷键，指定六边形圆心为基点，画一个半径为五的圆，指定高度为三十五空格，输入 c h a 空格，点击圆柱顶边的距离均为一点五，空格确认。再次点击圆角顶边空格，确认螺旋线的快捷键 h e， l i x 空格，确认底面的圆心点为基准点位置，顶部直径为九不直径，输入 d 空格，直径也为九空格确认。输入 h 穿高，穿高设定为一点五空格，加长高度为三十空格。 点击左上角，切换为前视图，输入 pol 空格，设置一个等边大小的三角形螺旋线为记卷点。再次输入移动的指令 m 空格，三角形的顶点为基点，移动到螺旋线的端点，略指定 s， w， e， e、 p， 点击三角形，点击螺旋线的路径空格，螺旋线扫略成功，再次输入 m 移动的指令，螺旋线向下移动二十空格，输入叉子 su 空格以保留的物体，点击螺旋线右角螺丝就绘制完成了。
