配电线的图纸大家都见过，他左上角有一个仓鼠表，你知道怎么看吗？第一个 pe 十千瓦代表他的一个有功功率，下面这个 kx 是他的需用系数。口上 fy 是功率因素，零点八 ggs 十千瓦是计算功率， igs 是计算电流，十八点九九安。这个上面的计算电流十八点九九安，他是怎么来的呢？可以带入电流的计算公式。电流 等于功率，也就是十千瓦除一个电压零点三八千伏，三百八十伏，然后乘一个根号三就是一点七三二，后面还有一个零点八是他的功率因素，这边的功率因素取零点八电流，机床出来之后等于十八点九九安。
粉丝30.5万获赞106.7万
相关视频

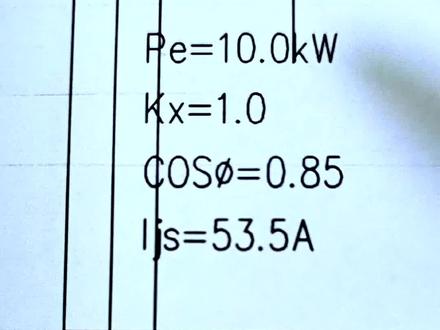

00:36查看AI文稿AI文稿我们在配电箱里面经常看到配电箱图纸里面有这样几个参数，那么我告诉大家， p e 这个是额定功率， k x 是用电气数，然后扩散一番就是功率因素， i g s 就是计算电流的意思。那么 这个计算电流是怎么来的？我们这里有个公式啊，由于我这个系统是二百二的，这个这里是二百二的线路，那么这个公式计算电流是怎么来的？用功率除以电压乘以功率因数，再乘以它的一个系数，最后就得到 一十除以二百二，乘以零点八五乘以一，最后就等于一十除以零点一八七，就算出计算电流是五十三点四七安，那么我们看这里他的计算电流是五十三点五安，就是喜欢就关注我。
240高低压成套电气技术分享
01:20查看AI文稿AI文稿大家好，配电箱的计算电流是怎么算的？大家看这上面这个是配电箱的编号，这个 p e 呢，是配电箱的额定功率，靠三月份呢，是配电箱的功率因数，计算电流呢？算三十点八。怎么算的呢？我们根据公式 i 就等于啊，功率是 p， 除以什么呢？除以跟三又是三项的，除以跟三，再除一个电压 u 再除一个呢？够靠三饭就等于二十除一个，跟三， 再除一个零点三八，再除一个零点九，等于多少呢？我们按计算器来按一下，我们拿计算器 二十 出一个根号，下三再出一个零点三八， 再出一个零点九，等于多少呢？我们看一下三十三点七六，那么约等于三十八，这个三十八就是这么来的，约等于三十三点八。好，谢谢大家。
1151零基础学习强弱电（收学员）
02:08查看AI文稿AI文稿大家好，今天我们继续讲临时用电的管理要求，重点讲一级配件箱漏电保护器的要求。大家看屏幕上的这张图，这是 j g j t 四六二零二四建筑与市政工程施工现场临时用电安全技术标准里明确规定的，一级配件箱的漏电保护器必须同时满足以下三个要求，第一个， 额定漏电动作电流大于三十毫安。第二个，额定漏电动作时间大于零点一秒。第三个，额定漏电动作电流与额定漏电动作时间的乘积不大于三十也麻死。这三个要求是一个整体，必须同时满足，缺一不可。我们先讲前两个大于的要求。大家都知道， 我们的临时用电系统是二级剩余电流保护，开关箱里的漏保是三十毫安，零点一秒是用来直接保护作业人员的。一级箱的漏保作为总保护参数必须比开关箱的大，这样才能实现选择性跳闸。 也就是说，当某个设备漏电的时候，只有控制这个设备的开关箱漏保会跳，一级箱的漏保不会跳，这样就不会因为一个设备漏电导致整个工地全部停电，影响正常施工。 然后是第三个要求，也是最核心的一条，电流和时间的乘积不大于三十页码子，这是国际通用的人体触电安全能量极限，也是规范唯一的强制上限。不管你用多大的电流，多长的动作时间，这两个数乘起来绝对不能超过三十页码子， 超过这个数值，一旦发生触电事故，就会对人体造成致命伤害，漏保就起不到保护作用了。这里再强调一下，这三个要求是规范原文明确规定的，所有工地的一级配电箱都必须严格执行， 现场检查的时候，大家可以用这个方法快速判断。第一，看漏保的铭牌和对这三个参数是不是符合要求。第二，按一下试验按钮， 看能不能正常跳闸。第三，每个月要做一次检测，发现问题及时更换。最常见的错误有两个，大家一定要注意，第一个是参数搞反，把开关箱的小参数漏保装在一级箱，或者把一级箱的大参数漏保装在开关箱，这两种都是致命错误。第二个是突破成绩上限，比如装了三百毫安零点二秒的漏保， 撑起来是六十页码子，远远超过了三十页码子的红线，这种漏薄等于没装，起不到任何保护作用。关于一级配电箱漏电保护器的要求就讲到这里，大家回去一定要对照着检查自己工地的一级箱，不符合要求的赶紧整改。
207韩工讲安全

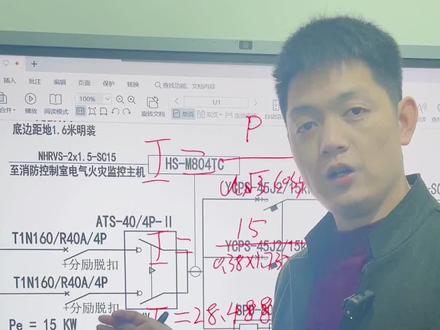

00:30查看AI文稿AI文稿配电箱图纸里面有一个 igs， 这个计算电流他到底是怎么算的呢？根据电流计算公式， i 等于功率除以电压乘上根号三，再乘一个功率因数，那么这个里面十五是他的一个功率 零点三八是电压一点七三二就是根号三，后面这个零点八就是这个里面的功率因素，零点八通过这个计算公式计算出来他的电流是二十八点四八八啊，然后约等于就是这里面的二十八点四九啊。
948成套电气舒老师-亿能文化

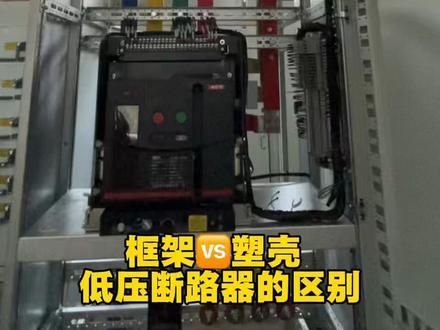

00:54查看AI文稿AI文稿框架断路器和塑壳断路器有什么区别？配件柜的总进线开关选择框架断路器还是塑壳断路器有什么区别？要根据他的额定电流、分段能力、保护需求来选的。框 架断路器呢，是额定电流六百三十安到六千三百安，分段能力是五十千安到一百二十千安，保护功能非常完善，有三段式保护，记忆力保护功勋功能，能实现远程控制，适用于总进线大电流回路对保护要求高的场景。那塑壳断路器，也 也就是 m s c b， 额定电流是十六安到六百三十安，分段能力是二十五 a 安到八十五 a 安，保 护功能完善，体积呢，比框架断路器更小，价格低，适用于支路分配电回路中等电流的场景。一般来说，总径线电流大于六百三十安必须采用框架断路器，那小于六百三十安呢？可以选择不可断路器。 好，这里是同人，电力用科技力量改变，用尽其能。想了解更多相关知识，点个关注，我们下期见！

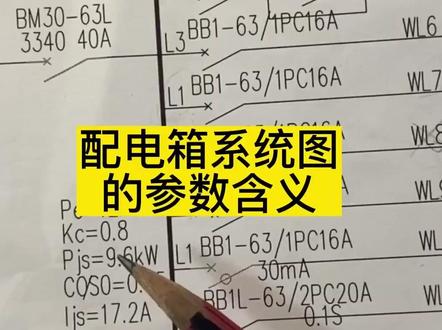

00:43查看AI文稿AI文稿在配件箱的系统图上面有一些参数，这些参数代表的是什么含义呢？比如说在这个系统图上面有 pe， 有 kc， 有 pgs 等等。 那这个 pe 等于十二千瓦，代表的是我们这一台设备它的设备容量。 kc 等于零点八，指的是需要系数，下面九点六千瓦指的是 计算复合。那计算复合呢？它是怎么计算出来的呢？是用上面的 p、 e 再乘以 k、 c， 也就是用十二乘以零点八，得出来是九点六千瓦。 下面的 cosinef 指的是功率因素。在下面的十七点二安，它指的是计算电流，你了解了吗？
225电力电工知识

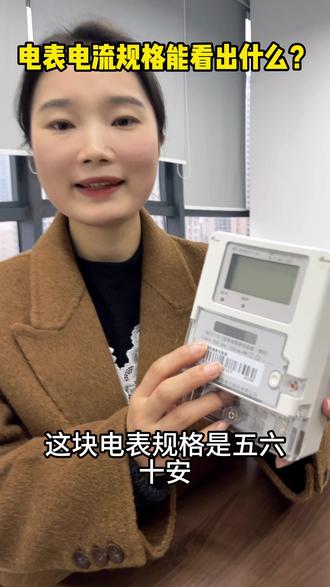

00:26查看AI文稿AI文稿这块电表规格是五六十安，前面的五安是标定电流，将其乘以零点零零五，可得到启动电流，代表电表的灵敏度。后面的六十安是允许的，最大电流将其乘以二百二十伏， 就是电表的最大负荷。把家里的电器功率加起来，与这个最大负荷比大小，不知道量程是否够用。

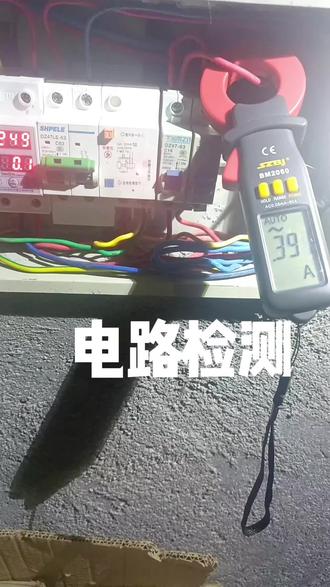

00:21查看AI文稿AI文稿今天给大家测一下配电箱的工作电流，看前行表显示三点九 a， 这个数值在正常范围里， 漏电电流显示三点四四毫安。配电箱是电路核心，定期检测电流，能及时发现线路隐患，电路安全可不能马虎。
00:11
01:18查看AI文稿AI文稿很多电工师傅干了好多年，还搞不懂陷阱和电流怎么分配，我把咱们常用的陷阱的大小以及空开的对照表放在视频末尾了， 不会的直接照着抄作业就行。先给大家说一下咱们这个行业里用了几十年的一个公式，这个铜线的载流量呢，一般就是按每平方五到八安来计算，简单来说就是一平方的铜线安全载流量大概是五到八个电流，比如一点五平方的呢，安全电流就是十安， 二点五平方的呢就是十六安，四平方的呢就是二十五到三十二安。这就是咱们选线圈最基础的依据。 线线选小了或者选大了，会造成什么后果呢？第一点呢，就是线的电流超过了它的安全载流量，线就会发热老化，容易短路起火。第二点是线烧了，空开还没跳， 保护就失效了，这就是最危险的。第三点，就算没烧线，线径不够，压降也会变大，设备带不动，电机没劲，用着也闹心。反过来呢，线径选大了也没必要，又费钱又占空间，柜子里布线很费劲。电路施工讲究的就是一个匹配， 大家一定记住一点，就这个空开的额定电流，一定不能超过线径的安全带流量。

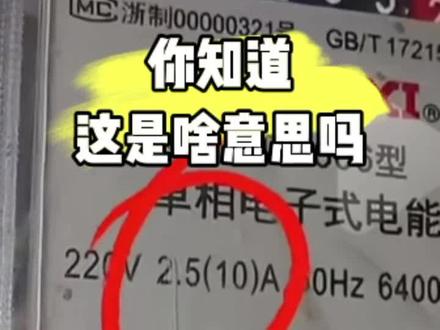

00:09查看AI文稿AI文稿有网友问，电表上的这个二点五十安是啥意思？大家有知道的吗？不知道的可以点开评论区学习一下。
